MANUAL DE USUARIO 43LV340H LG

Guía Rápida de Configuración

Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras consultas.

LED TV

32LV340H 49LV340H

40LV340H 55LV340H

43LV340H

X6

(M4 x L20)

32LV340H

40LV340H

491V340H

55LV340H

Por regulaciones de tipo ambiental respecto a la importación y destrucción de baterías, LG monitor signage / commercial TVs no van a traer incluidas las pilas del control remoto (Argentina y Colombia).

www.lg.com

+: Depending upon model / Depending upon country Según el modelo / Según del país

ESPAÑOL Leer Seguridad y Consultas.

Seguridad y Consultas

TELEVISOR LED*

* Los televisores con LED de LG tienen pantallas LCD con luces de fondo LED.

Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras consultas.

32LV340C

40LV340H

55LV340C

32LV340H

43LV340C

55LV340H

43LV340H

49LV340C

49LV340H

www.lg.com

¡Advertencia! Instrucciones de Seguridad Importantes

Lea estas instrucciones. Conserve estas instrucciones. Preste atención a las advertencias. Siga todas las instrucciones.

PRECAUCIÓN : PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, NO QUITE LA CUBIERTA (O LA PARTE POSTERIOR). EL USUARIO NO PUEDE CAMBIAR NI REPARAR LOS COMPONENTES INTERNOS. CONSULTE ÚNICAMENTE AL PERSONAL DE SERVICIO CALIFICADO.

El símbolo tiene como fin alertar al usuario sobre la presencia de voltaje peligroso sin aislamiento dentro del compartimiento del producto que puede tener la potencia suficiente como para representar un riesgo de descargas eléctricas para los usuarios.

El símbolo tiene como fin alertar al usuario sobre la presencia de instrucciones importantes de funcionamiento y mantenimiento (servicio) en la documentación que se incluye con el dispositivo.

ADVERTENCIA : PARA REDUCIR EL RIESGO DE INCENDIOS O DESCARGAS ELÉCTRICAS, NO EXPONGA EL PRODUCTO A LA LLUVIA O LA HUMEDAD.

• No use el aparato cerca del agua.
  •Limpie únicamente con un paño seco.
• No tape ni bloquee las aberturas de ventilación. Realice la instalación siguiendo las instrucciones del fabricante.
• No instale el producto cerca de fuentes de calor como radiadores, rejillas de calefacción central, estufas u otro tipo de aparatos que emitan calor (incluidos los amplificadores).

• No anule el propósito de seguridad del enchufe polarizado o del enchufe a tierra. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra. Un enchufe a tierra tiene dos clavijas y un tercer terminal de puesta a tierra. La clavija ancha o el terminal de puesta a tierra se proveen para proteger al usuario. Si el enchufe del equipo no entra en la toma, consulte a un electricista para cambiar el tomacorriente.

• Asegúrese de que el cable de alimentación esté protegido para evitar que lo pisen o aplasten, especialmente en los enchufes, los tomacorrientes o el punto de salida desde el aparato.

• Use únicamente los accesorios recomendados por el fabricante.
• Use el producto únicamente en mesas portátiles, pies, trípodes, soportes o mesas indicados por el fabricante o provistos con el aparato. Al emplear una mesa portátil, tenga cuidado al moverla con el aparato encima, para evitar daños por caídas.

• Desenchufe el aparato durante tormentas eléctricas o si no planea usarlo durante un periodo prolongado.
• Consulte todas las cuestiones de servicio de mantenimiento al personal de servicio calificado. El servicio es necesario cuando el aparato sufre algún tipo de daño, por ejemplo, cuando un cable de suministro eléctrico o un conector está dañado, se derrama líquido o se cae un objeto dentro del aparato, el aparato se expone a la lluvia o a la humedad, no funciona en forma normal o sufre una caída.
• No ejerza demasiada presión sobre el panel con la mano ni con objetos punzantes, como un clavo, una lapicera o un lápiz, ni raye la superficie.
• No inserte objetos de metal u otro material conductor en el cable de alimentación. No toque el extremo del cable de alimentación mientras esté enchufado.
• Mantenga el material de empaque contra la humedad y el empaque de vinilo fuera del alcance de los niños. El material contra la humedad es dañino si se ingiere. Si se ingiere por error, se debe inducir el vómito e ir al hospital más cercano. Además, el empaque de vinilo puede provocar asfixia. Manténgalo fuera del alcance de los niños.
• Con respecto al cable de alimentación (puede variar según el país): Consulte la página de especificaciones en el manual del usuario para cerciorarse de los requisitos actuales. No conecte demasiados aparatos a la misma toma de ca, dado que podría provocar incendios o descargas eléctricas. No sobrecargue los tomacorrientes de la pared. Asegúrese de que los tomacorrientes de la pared no estén sobrecargados, sueltos ni dañados, y que los alargues, los cables de alimentación y el aislamiento de los cables no estén desgastados, ya que estas condiciones son peligrosas. Cualquiera de estos casos podría

provocar incendios o descargas eléctricas. Examine regularmente el cable del aparato; si le parece que está dañado o deteriorado, desenchúfelo y no use más ese cable. Llame al personal de servicio técnico autorizado para que lo reemplace por uno exactamente igual. Proteja el cable de alimentación de daños físicos o mecánicos, es decir, que no se tuerza, doble, deforme, que no quede atrapado al cerrar una puerta y que no lo pisen. Preste especial atención a los enchufes, tomacorrientes de la pared y al punto de salida del cable en el aparato. No mueva el televisor con el cable de alimentación enchufado. No use un cable de alimentación que esté suelto o dañado. Al desenchufar el cable, asegúrese de hacerlo desde el enchufe. No tire del cable para desenchufar el televisor.

- Para disminuir los riesgos de incendio o descargas eléctricas, no exponga el producto a la lluvia, la humedad u otro tipo de líquidos. No toque el televisor con las manos mojadas. No instale el producto cerca de objetos inflamables como combustible o velas, ni lo exponga al aire acondicionado directo.

- No utilice equipo de alto voltaje cerca de la TV, (por ejemplo, eliminador de insectos eléctrico). Esto puede causar que el producto funcione mal.

- No exponga el producto a ningún tipo de goteo ni salpicaduras, y no coloque sobre o por encima del televisor (por ejemplo, en estantes que pudieran encontrarse arriba de la unidad) ningún tipo de objeto que contenga líquido, como floreros, tazas, etc.

- Puesta a tierra (Excepto dispositivos sin conexión a tierra.) Asegúrese de que el cable de puesta a tierra esté conectado para evitar descargas eléctricas (es decir, un televisor con un enchufe de ca de tres clavijas debe conectarse a un tomacorriente de ca con puesta a tierra de tres clavijas). Si no puede colocarse ninguna puesta a tierra, solicite a un electricista calificado que instale un disyuntor. No intente improvisar una puesta a tierra con conexiones a cables de teléfono, pararrayos o tuberías de gas.

- Mientras la unidad esté conectada al tomacorriente de ca de la pared, no se desconectará de la fuente de alimentación de ca aún cuando el aparato esté apagado.

- No intente modificar este producto de ninguna manera sin autorización previa por escrito de LG Electronics. Cualquier tipo de modificación sin autorización previa podría anular la autoridad del usuario para usar el producto.

- Puesta a tierra con una antena exterior (puede variar según el país): Si instala una antena exterior, tome las siguientes precauciones. No se debe instalar el sistema de antena exterior cerca de las líneas aéreas de transmisión de energía, de ningún circuito o luz eléctrica, ni en ningún lugar donde pudiera entrar en contacto con este tipo de cables eléctricos o circuitos, dado que podría provocar daños graves o incluso la muerte. Asegúrese de que el sistema de antena tenga una puesta a tierra para proteger contra sobretensiones y acumulaciones de cargas estáticas. La Sección 810 del Código Nacional de Electricidad (NEC) de los Estados Unidos establece la forma de realizar una puesta a tierra correcta del mástil, de la estructura de soporte, del cable de bajada a una unidad de descarga de la antena, el tamaño de los conductores de puesta a tierra, la ubicación de la unidad de descarga de la antena, y la conexión y los requisitos de los electrodos de puesta a tierra. Puesta a tierra de la antena según el Código Nacional de Electricidad, ANSI/NFPA 70

- Traslados Asegúrese de que el aparato esté apagado, desenchufado y que no quede ningún cable conectado. Es posible que se necesiten dos personas para trasladar los televisores de gran tamaño. No ejerza presión ni empuje el panel frontal del televisor.

- Ventilación Instale el televisor en un lugar bien ventilado. No lo coloque en un lugar cerrado como, por ejemplo, un estante para libros. No cubra el producto con telas ni ningún otro material mientras esté enchufado. No lo instale en lugares con demasiado polvo.

- Tenga cuidado de no tocar las aberturas de ventilación. Al mirar televisión durante largos periodos, las aberturas de ventilación pueden calentarse. Esto no afecta el rendimiento ni causa defectos en el producto.

- Si huele humo u otros olores que provienen de la TV, desconecte el cable de alimentación y comuníquese con un centro de servicio autorizado.

- Si el agua u otra sustancia entra al producto (como un adaptador de ca, cable de alimentación, o la TV), desconecte el cable de alimentación y comuníquese inmediatamente con el centro de servicio. No hacerlo podría provocar un incendio o una descarga eléctrica.

- No instale este producto en una pared si podría ser expuesto a aceite o vapor de aceite. Esto podría dañar el producto y hacer que se caiga.

- Utilice sólo un adaptador de ca y el cable de alimentación autorizado por LG Electronics. No hacerlo podría provocar un incendio, una descarga eléctrica, fallas o deformaciones del producto.

- Nunca desarme el adaptador de ca o el cable de alimentación. Esto podría provocar un incendio o descargas eléctricas.

- Maneje el adaptador cuidadosamente para evitar dejarlo caer o golpearlo. Un golpe podría dañar el adaptador.

- Mantenga el aparato alejado de la luz solar directa.

- Nunca toque el aparato o la antena durante una tormenta eléctrica o con truenos.

- Al montar el televisor en la pared, asegúrese de que los cables de alimentación y de señal no queden colgando en la parte posterior.

- No permita que se golpee el producto o que algún objeto se caiga dentro de él, ni que se golpee la pantalla.

- DESCONEXIÓN DEL DISPOSITIVO DE LA ALIMENTACIÓN PRINCIPAL El enchufe de alimentación se desconecta del dispositivo. En caso de una emergencia, el enchufe debe estar siempre accesible.

- Asegúrese de que el cable de alimentación esté firmemente conectado a la clavija del enchufe en el televisor.

- Baterías Guarde los accesorios (baterías, etc.) en un lugar seguro lejos del alcance de los niños.

- Este aparato usa baterías. Puede ser que en su comunidad existan normativas que requieren que deseche estas baterías de forma correcta debido a las consideraciones ambientales. Póngase en contacto con la autoridad local para obtener información acerca del desecho o reciclaje.

- No deseche las baterías en el fuego.

- No provoque cortes de circuitos, desarme ni permita que las baterías se sobrecalienten.

- Limpieza Al efectuar la limpieza, desenchufe el cable de alimentación y limpie suavemente con un paño suave para no rayar la superficie. No rocíe con agua ni otros líquidos directamente sobre el televisor, dado que podría provocar una descarga eléctrica. No limpie con productos químicos como alcohol, diluyentes o bencina.

Preparación

- La imagen puede ser diferente a la de su televisor.

- El OSD (On Screen Display, Despliegue En la Pantalla) de su TV puede ser un poco diferente que este manual.

- Los menús y las opciones disponibles pueden variar según la fuente de entrada que utilice.

- Es posible que se agreguen nuevas funciones a este televisor en el futuro.

- Los artículos suministrados con el producto adquirido pueden variar según el modelo.

- Es posible que cambien las especificaciones del producto o el contenido del manual sin previo aviso debido a las actualizaciones de las funciones del producto.

- Para que la conexión sea óptima, los cables HDMI y los dispositivos USB tienen que tener biseles que no superen los 10 mm (0,39 pulgadas) de espesor y 18 mm (0,7 pulgadas) de ancho.

- Utilice un cable de extensión que sea compatible con USB 2.0 en caso de que el cable USB o la tarjeta de memoria USB no encajen en el puerto USB del TV.

- Utilice un cable certificado con el logotipo de HDMI adjunto. Si no utiliza un cable HDMI certificado, es posible que la pantalla no muestre imágenes o que ocurra un error de conexión.

- Tipos de cable HDMI recomendados - Cable HDMI®/™ de alta velocidad

- Cable HDMI®/™ de alta velocidad con Ethernet

A B B A

^* A ≤10 mm (0,39 pulgadas)
*B≤18 mm (0,7 pulgadas)

- No use ningún producto no autorizado para garantizar la seguridad y la vida útil del producto.

- Ningún daño o lesiones por el uso de elementos no autorizados están cubiertos por la garantía.

- Algunos modelos parecen tener un plástico fino sobre la pantalla. Esta forma parte de la pantalla, así que no la retire.

- Al instalar la base del televisor, ponga la pantalla hacia abajo sobre una mesa acolchada o una superficie plana para evitar rayas.

- Asegúrese de que los tornillos estén completamente ajustados. (Si no están lo suficientemente ajustados, el TV puede inclinarse hacia delante después de instal

- No ajuste los tornillos con demasiada fuerza, de lo contrario, se pueden desgastar y aflojar.

Levantar y trasladar el televisor

Si desea levantar o trasladar el televisor, lea las instrucciones a continuación para no rayar o dañar el aparato, y para transportarlo de forma segura, independientemente del tamaño o tipo de aparato.

• Se recomienda trasladar el televisor en la caja o el material de empaque en el que lo recibió al comprarlo.
• Antes de mover o levantar el televisor, desconecte el cable de alimentación y el resto de los cables.

- Cuando sostenga el televisor, la pantalla debe quedar alejada de usted para evitar algun daño.

- Sostenga con firmeza la parte superior e inferior del marco del televisor. Asegúrese de no sostenerlo por la parte transparente, por la bocina o por el área de rejillas de las bocinas.

- Utilizar al menos dos personas para mover un televisor grande. - Al transportar el televisor con las manos, sosténgalo como se indica en esta ilustración.

• Al transportar el televisor, no lo someta a sacudones o vibración excesiva.
• Al transportar el televisor manténgalo en posición vertical, nunca lo apoye sobre uno de los costados, ni lo incline hacia la derecha o la izquierda.
• Cuando manipule la televisión, tenga cuidado de no dañar los botones salientes.

• No toque la pantalla. De lo contrario, podría dañarla.
• No coloque el producto en el piso con la parte frontal hacia abajo sin una almohadilla. Al hacerlo puede causar daños a la pantalla.
• No mueva el televisor tirando del sujetacables y organizador de cables, debido a que el sujetador del cable se puede romper, y causar daños en el televisor. (Según el modelo)

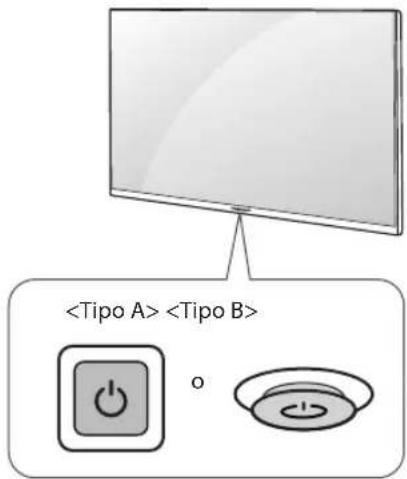

Uso del botón

Puede operar la televisión con el botón.

Funciones Básicas

(Tipo A)

Encendido (presionar)Apagado (mantener presionado)

(Tipo B)

	Encendido (presionar)Apagado1(mantener presionado)
	Control de Volumen
	Control de Canales

1 Si el botón de menú está en la pantalla, presione y mantenga pulsado el botón de control, esto le permitirá salir del menú.

Ajustar el Menú

Mientras la televisión está encendida, presione una vez el botón ¿Puede ajustar los elementos del menú con los botones. (Según el modelo)

	Apagar alimentación.
	Permite acceder al menú de configuración.
	Limpia la visualización en pantalla y vuelve al modo de TV.
	Accesar a las fuentes de entrada.

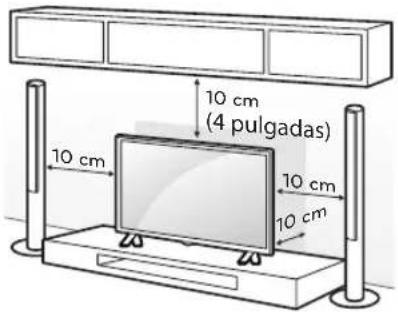

Montar sobre una mesa

(Según el modelo)

1 Levante el televisor y déjelo en posición vertical sobre la mesa.

- Deje un espacio mínimo de 10 cm (4 pulgadas) entre el televisor y la pared para asegurar una ventilación adecuada.

10 cm (4 pulgadas) 10 cm 10 cm 10 cm

2 Conecte el cable de alimentación al tomacorriente de la pared.

- No colocar la televisión cerca de fuentes de calor, puede resultar quemada u ocasionar otro daño.

- No aplique sustancias extrañas (aceites, lubricantes, etc.) a las piezas de los tornillos para el montaje del producto. (Se podría dañar el producto.)

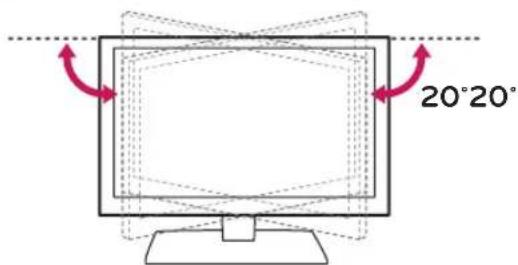

Ajuste el ángulo del TV para una mejor visibilidad

(Según el modelo)

Rote el aparato 20 grados hacia la izquierda o la derecha y ajuste el ángulo del televisor según su preferencia.

20°20°

- Al ajustar el ángulo del televisor, tenga cuidado con sus dedos.

- Si los dedos o las manos quedan atrapados, se pueden provocar lesiones corporales. Si el producto se inclina demasiado, podría caerse, lo que podría provocar lesiones o daños.

Unión del televisor a un escritorio

(Según el modelo)

Si se monta sobre una mesa, asegúrese de que la instalación se realice según lo descrito en la sección 'Instalación del televisor en un escritorio'.

Recomendamos que el televisor se una a un escritorio, de modo que no se mueva hacia adelante o hacia atrás, causando posibles lesiones o daños en el producto.

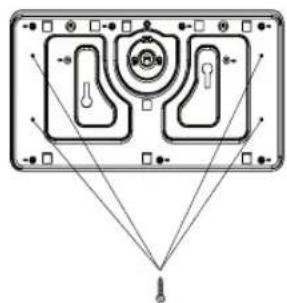

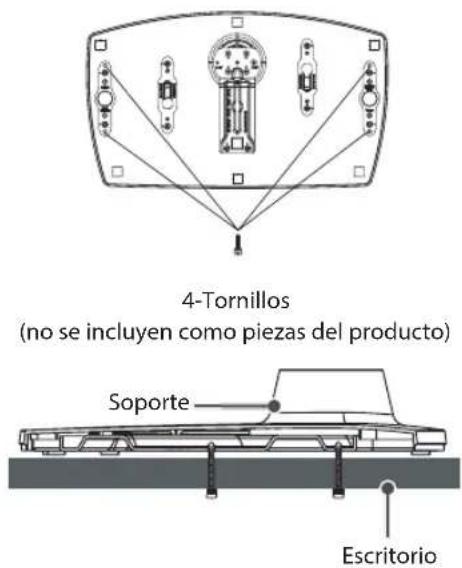

[TIPO 1-1]

4-Tornillos (no se incluyen como piezas del producto)

Soporte Escritorio

[TIPO 1-2]

4-Tornillos (no se incluyen como piezas del producto)

Soporte Escritorio

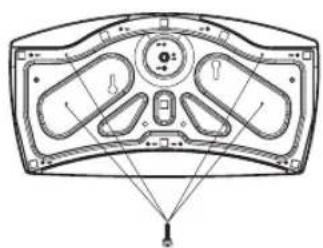

[TIPO 1-3]

4-Tornillos (no se incluyen como piezas del producto) Soporte Escritorio

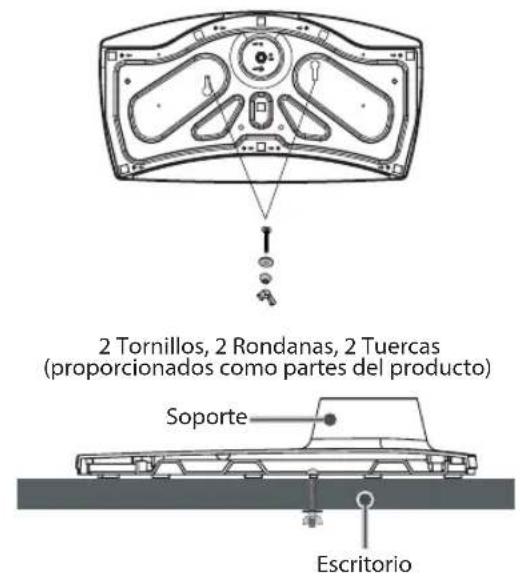

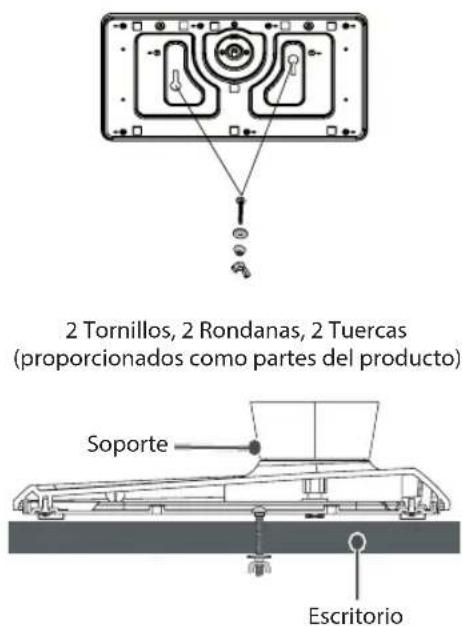

[TIPO 2-2]

2 Tornillos, 2 Rondanas, 2 Tuercas (proporcionados como partes del producto) Soporte Escritorio

NOTA

• Tornillo: M5 x L (*L: Profundidad de Mesa + 8 a 10 mm)
  Ejemplo) Profundidad de Mesa: 15 mm Tornillo: M5 x L25

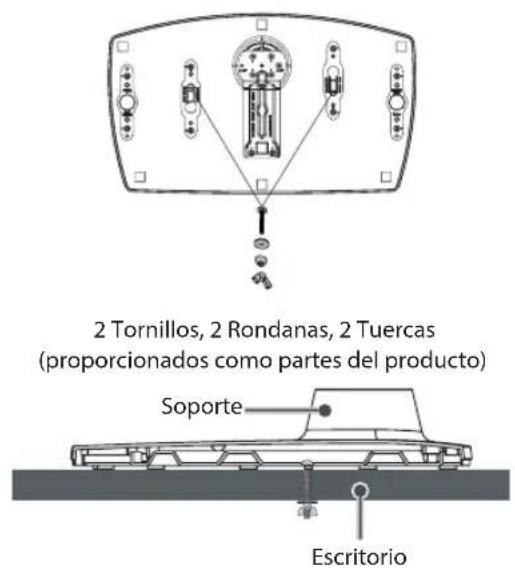

[TIPO 2-1]

2 Tornillos, 2 Rondanas, 2 Tuercas (proporcionados como partes del producto) Soporte Escritorio

[TIPO 2-3]

2 Tornillos, 2 Rondanas, 2 Tuercas (proporcionados como partes del producto) Soporte Escritorio

Usar el sistema de seguridad Kensington (opcional)

(Según el modelo)

El conector del sistema de seguridad Kensington se encuentra en la parte posterior del televisor. Para más información sobre cómo instalarlo y usarlo, consulte el manual suministrado con el sistema de seguridad Kensington o visite el sitio web http://www.kensington.com. Conecte el cable del sistema de seguridad Kensington entre el televisor y la mesa.

- El sistema de seguridad Kensington es opcional. Puede solicitar otros accesorios a través de su distribuidor local.

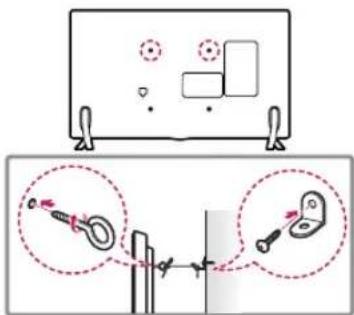

Fijar el televisor a la pared (opcional)

(Según el modelo)

1 Inserte y ajuste los tornillos de ojo del televisor en su parte posterior.
- En caso de que haya tornillos insertados, primero retírelos.
2 Utilice los tornillos para colocar los soportes correspondientes en la pared. Acople el soporte de la pared con los tornillos de ojo a la parte posterior del televisor.
3 Conecte los tornillos de ojo y los soportes con un cordón fuerte y ajústelos con firmeza. Asegúrese de mantener el cordón en posición horizontal a la superficie plana.

- Asegúrese de que los niños no se suban al televisor ni se cuelguen de él.

• Utilice una plataforma o un armario que sea lo suficientemente fuerte y grande para sostener el televisor de manera segura.
• Los soportes, los tornillos y los cordones son opcionales. Puede solicitar otros accesorios a través de su distribuidor local.

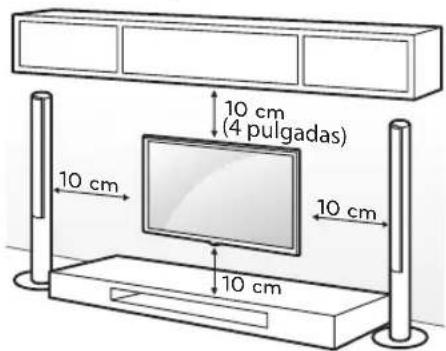

Montar en la pared

Se puede usar un soporte de pared opcional con el televisor LG. Consulte al distribuidor local para adquirir un soporte de pared que cumpla con el estándar VESA que usa su modelo de TV. Cuidadosamente coloque el soporte de pared en la parte posterior del TV. Instale el soporte de pared en una pared sólida, perpendicular al piso. Si va a instalar el TV sobre otros materiales de construcción, póngase en contacto con personal técnico calificado para instalar el soporte de pared. El soporte de pared incluirá instrucciones detalladas. Recomendamos que use un soporte de pared de marca LG. El soporte de pared LG hace que sea fácil ajustar o conectar los cables. Cuando no utilice el soporte de montaje de pared LG, por favor, utilice un soporte de montaje de pared en el que el dispositivo esté debidamente sujeto a la pared con el espacio suficiente para permitir la conectividad con dispositivos externos. Si utiliza un soporte no ajustable, instale el soporte en la pared. Primero, conecte los cables a la TV, luego instale la TV en el soporte.

10 cm (4 pulgadas) 10 cm 10 cm

Asegúrese de usar tornillos y soportes de pared que cumplan con el estándar VESA. En la tabla siguiente se detallan las dimensiones de los conjuntos de montaje de pared.

Modelo	32LV340C32LV340H40LV340H43LV340C43LV340H	49LV340C49LV340H55LV340C55LV340H
VESA (A x B) 200 x 200	mm	300 x 300 mm
Tornillo estándar M6 M6
Cantidad de tornillos 4	4
Soporte de pared (opcional)	LSW240BMSW240	LSW350BMSW240

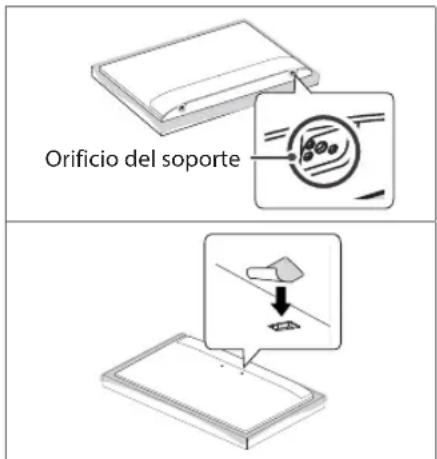

- Antes de montar el televisor en la pared, retire la base, realizando la instalación de ésta en orden inverso.

- Cuando utilice el soporte de pared, se recomienda aplicar un pedazo de cinta sobre los orificios del soporte para evitar que el polvo y los insectos entren en los orificios. (Según el modelo)

Orificio del soporte

Conexiones (Notificaciones)

Se pueden conectar dispositivos externos al TV. Los dispositivos externos compatibles son: Receptores de HD, reproductores de DVD, VCR, sistemas de audio, dispositivos de almacenamiento USB, PC, dispositivos de juegos, etc. Para más información acerca de la conexión de dispositivos externos, diríjase al manual que viene con cada dispositivo.

• Si graba un programa de TV en una grabadora de DVD o VCR, asegúrese de conectar el cable de entrada de señal al televisor a través una grabadora de DVD o VCR. Para obtener más información acerca de la grabación, consulte el manual proporcionado con el dispositivo conectado.
• Las conexiones de dispositivos externos que se muestran pueden ser levemente diferentes de las ilustraciones en el manual.
• Conecte los dispositivos externos al televisor independientemente del orden del puerto del aparato.
• Si conecta un dispositivo de juego al televisor, utilice el cable provisto con un dispositivo de juego.
• Consulte el manual del equipo externo para ver las instrucciones de funcionamiento.
• Cuando se conecta a través de una red LAN por cable, se recomienda utilizar un cable CAT 7. (Según el modelo)

Conexión de una antena o un cable

Para ver televisión, conecte una antena, un cable o una caja de cable. Las ilustraciones pueden diferir de los elementos reales y el cable RF es opcional.

- Asegúrese de no doblar el alambre de cobre del cable de RF.

• Primero conecte todos los dispositivos entre sí y luego conecte el cable de alimentación al tomacorriente, para que el televisor no resulte dañado.
• Utilice un divisor de señal para usar 2 televisores o más.
• Cádec compatible con Audio DTV: MPEG, Dolby Digital.

Otras conexiones

Conecte su TV a dispositivos externos. Para tener una mejor calidad de imagen y audio, conecte el dispositivo externo y el televisor con el cable HDMI tal como se muestra.

• Formato de audio compatible con HDMI: Dolby Digital (32 kHz / 44,1 kHz / 48 kHz), PCM (32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz) (según el modelo)
• Utilice sólo con el Jack Estéreo de 3,5 mm de 3 Polos.
• No conecte los audífonos o auriculares al puerto para conectar una bocina externa.

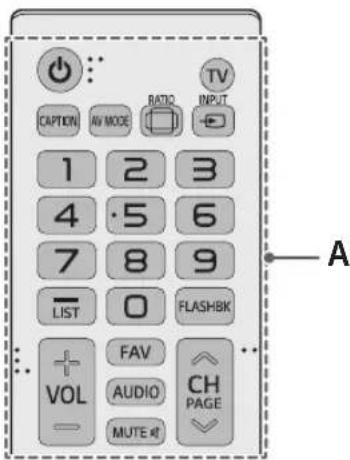

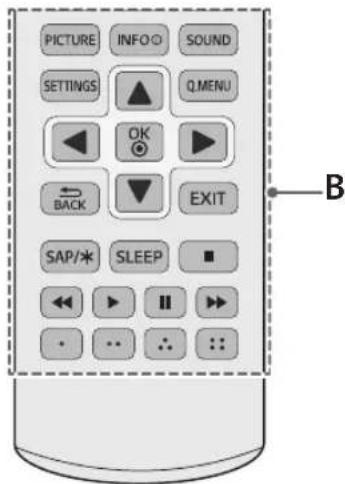

Control remoto

(Algunos botones y servicios pueden no proporcionarse dependiendo de los modelos o regiones.)

Las descripciones en este manual se basan en los botones en el control remoto. Lea atentamente este manual y siga las instrucciones de uso. Para reemplazar las baterías, abra la tapa de las baterías, coloque otras baterías (AAA de 1,5 Vcc) y haga coincidir los extremos ⊕ y con los de la etiqueta que se encuentra dentro del compartimiento. A continuación, cierre la tapa. Introducir las baterías sin hacer coincidir su polaridad puede causar filtraciones o quemar la batería, lo que podría provocar un incendio, lesiones en personas o contaminación ambiental. Para retirar las baterías, realice la acción de instalación a la inversa. Este control remoto utiliza luz infrarroja. Al usarlo, es necesario apuntarlo en dirección al sensor remoto del TV.

CAPTION AV MODE RATIO TV INPUT 1 2 3 4 5 6 7 8 9 LIST 0 FLASHBK VOL FAV AUDIO CH PAGE MUTE

A

(Encendido) Enciende o apaga el televisor.

TV Regresa al último canal de televisión.

CAPTION Activa o desactiva los subtítulos.

AV MODESelecciona un modo de audio y video.

Cambia el tamaño de una imagen.

Accesar a las fuentes de entrada.

Botones Numerales Permiten introducir números.

- (Guión) Inserta un guión entre los números, por ejemplo, 2-1 y 2-2.

LIST Acceder a la lista de canales guardados.

FLASHBK Permite alternar entre los dos últimos canales seleccionados (al presionarlo repetidamente).

+vo Aiusta el nivel del volumen.

FAV Acceder a la lista de canales favoritos.

AUDIO Señal Digital: Cambia el lenguaje del audio. Señal Analógica: Cambia el sonido MTS.

MUTE Silencia todos los sonidos.

^CHPermite desplazarse por los canales guardados.

^ PAGENite ir a la pantalla anterior o siguiente.

PICTURE INFO G SOUND SETTINGS ▲ Q MENU ◀ OK ► ← BACK ▼ EXIT SAP/* SLEEP ■ ◀ ▶ II ▶ • ... :: ::

B

PICTURE Cambia el modo de la imagen.

INFO Muestra información del programa actual.

SOUND Cambia el modo de audio.

SETTINGS Permite acceder al menú de configuración.

Q.MENU Permite acceder al menú rápido.

Botones de navegación (hacia arriba/abajo/derecha/izquierda) Permiten desplazarse por los menús o las opciones.

OK Permite seleccionar menús u opciones y confirmar lo ingresado.

← BACK Permite volver al nivel anterior.

EXITBorra todo lo que muestra la pantalla y se regresa a ver la televisión.

SAP/* Habilita la función SAP (Programa de audio secundario).

SLEEP Establece el periodo de tiempo hasta que el televisor se apague automáticamente.

■, ◀◀ ▶ Bones de control para contenido de medios

Estos accesos de funciones especiales son usados en algunos menús.

Configuración

Para seleccionar el Modo de imagen

SETTINGS ▶ IMAGEN ▶ Modo de imagen

Seleccione el modo de imagen optimizado para el programa o ambiente de visualización.

• Vivo Resalta el contraste, el brillo y la nitidez para mostrar imágenes vivas.
• Estándar Muestra imágenes en niveles estándares de contraste, brillo y nitidez.
• APS El modo APS (Ahorro de energía automático) reduce el consumo de energía mediante el control de atenuación.
• Cine / Juego Muestra la imagen óptima para películas, juegos.
• Deporte Modo de imagen optimizado para partidos de fútbol. El terreno de juego y los equipos se presentan en colores vibrantes, con imágenes nítidas, incluso para los movimientos rápidos.
• Experto Menú para ajustar la calidad de la imagen que permite tanto a expertos como a aficionados disfrutar de la mejor visualización de TV. Este menú de ajuste se proporciona para profesionales de calibración de imagen certificados por la ISF. (El logo de la ISF puede usarse en los TV certificados por la ISF) ISFccc: control de calibración certificado por Imaging Science Foundation (Fundación de ciencias de la imagen)
• Según la señal de entrada, el rango disponible de modos de imagen podría variar.
• El modo Experto está diseñado para que los profesionales de la calibración de imágenes controlen y realicen ajustes finos mediante el uso de una imagen en particular. En el caso de imágenes normales, es posible que los efectos no sean drásticos.
• Es posible que un cambio en Modo de Imagen modifique las configuraciones de Ahorro de energía y Protección de Visión al movimiento y además, puede afectar el consumo de energía.

Para ajustar otras Opciones de imagen

Ajusta la configuración para las imágenes.

- Reducción de ruido Elimina el ruido de la imagen.

- Reducción ruido MPEG Elimina el ruido generado al crear señales digitales de la imagen.

• Nivel de Negro Ajusta el brillo y el contraste de la pantalla para que se ajusten al nivel de negro de la imagen de entrada al utilizar la oscuridad (nivel de negro) de la pantalla.
• Cine real Optimiza la pantalla para poder ver películas.
• Protección de Visión al movimiento Ahorrar energía al ajustar el brillo correspondiente al movimiento de la imagen en pantalla.
• Según la señal de entrada y otras características de la imagen, podría variar el rango de los elementos de ajuste detallados.

Para usar la función de Ahorro de energía

SETTINGS ►IMAGEN ►Ahorro de energía

Reduce el consumo de energía mediante el ajuste del límite de brillo de la pantalla.

• Automático El sensor del televisor detecta la iluminación ambiental y ajusta automáticamente el brillo de la pantalla.
• Apagado Apaga el Ahorro de Energía.
• Mínimo / Medio / Máximo Se aplica al Ahorro de Energía pre ajustado.
• Apagado de Pantalla La pantalla se apaga y solo se reproduce audio. Pulse cualquier botón del control remoto para volver a encender la pantalla.
• Según del Ahorro de energía (Automático / Máximo), es posible que no pueda ajustar la Luz de Fondo. En este caso, vaya a SETTINGS

▶ IMAGEN ▶ Ahorro de energía y esta opción configura es Apagado o Mínimo.

Licencias

Las licencias admitidas pueden variar según el modelo. Para obtener más información sobre las licencias, visite www.lg.com.

DOLBY AUDIO™

Fabricado con la autorización de Dolby Laboratories. Dolby, Dolby Vision, Dolby Audio y el símbolo de doble D son marcas comerciales de Dolby Laboratories.

Los términos HDMI y HDMI High-Definition Multimedia Interface, y el Logotipo HDMI son marcas comerciales o marcas registradas de HDMI Licensing LLC en los Estados Unidos y otros países.

Este dispositivo con certificación DivX Certified® ha pasado por un riguroso proceso de pruebas para asegurarse que puede reproducir videos DivX®.

Para reproducir películas DivX que compró, primero registre su dispositivo en vod.divx.com. Encuentre el código de registro en la sección DivX VOD del menú de configuración de su dispositivo.

Certificación DivX Certified ^® para reproducir videos DivX ^® hasta HD 1 080 pixeles progresivo, incluido el contenido premium.

DivX ^® , DivX Certified ^® y los logotipos asociados son marcas registradas de DivX, LLC y se usan con licencia.

Cubierto por patentes de DivX 7.295.673; 7.515.710; RE45, 052; y otros disponibles en [www.divx.com/patents]

(Según el modelo)

Software de código abierto

Para obtener el código fuente bajo GPL, LGPL, MPL y otras licencias de código abierto que contiene este producto, visite http://opensource.lge.com. Además del código fuente, se pueden descargar los términos de la licencia, las anulaciones de la garantía y los avisos de derechos de autor.

LG Electronics también le proporcionará el código fuente abierto en un CD-ROM con un cargo que cubra el costo de realizar tal distribución (como el costo de los medios, el envío y el manejo) con una previa solicitud por correo electrónico a [e-mail]. Esta oferta es válida durante tres (3) años a partir de la fecha de adquisición del producto.

Actualización de Firmware

(Según el modelo)

Para actualizar el firmware del producto, descargue el firmware más reciente.

1 Descargue el firmware más reciente en partner.lge.com. (Se requiere el registro de una membresía e iniciar sesión)
2 Cree una carpeta denominada "LG_DTV" o "lg_dtv" en un dispositivo de memoria USB.
3 Transfiera el archivo descargado a la carpeta que creó en el dispositivo de memoria USB.
4 Conecte el dispositivo de memoria USB al puerto USB de su televisión.
5 Cuando aparezca una ventana emergente, inicie la actualización siguiendo las instrucciones.

Solución de problemas

El software puede actualizarse para mejorar el rendimiento. El cliente es responsable de asegurar la compatibilidad de su equipo con cualquier software de LG Electronics. Si es necesario, consulte a LG Electronics y actualice el software con las nuevas versiones de acuerdo con las instrucciones proporcionadas por LG Electronics.

- No se puede controlar el televisor con el control remoto.

• Compruebe si puso cualquier cosa sobre el receptor, como por ejemplo cinta adhesiva.
• Compruebe que no haya ningún obstáculo entre el producto y el control remoto.
• Sustituya las baterías por unas nuevas.

- No se muestra ninguna imagen ni se emite sonido.

- Compruebe si el producto está encendido.

- Compruebe si el cable de alimentación está conectado a la toma de la pared.

- Conecte otros productos para comprobar si hay un problema con la toma de la pared.

- El televisor se apaga de repente.

- Compruebe la configuración del control de energía.

Es posible que el suministro eléctrico se interrumpa.

- Compruebe si la función de Hora de Apagado / Temporizador está activada en la configuración de HORA.

- Si no hay señal mientras el televisor está encendido, este se apagará automáticamente después de 15 minutos de inactividad.

- Visualización anormal

- Si siente que el televisor está frío al tocarlo, es posible que ocurra un pequeño parpadeo cuando lo prenda. Se trata de algo normal y no significa que el televisor esté dañado. También es posible que aparezcan pequeños puntos en la pantalla, de color rojo, verde o azul. Sin embargo, no afectan el rendimiento del televisor. No toque la pantalla LCD ni coloque los dedos sobre ella durante mucho tiempo. Esto podría producir algunos efectos de distorsión temporales en la pantalla.

- Este panel es un producto avanzado que contiene millones de píxeles. En raras ocasiones, es posible que note la presencia de pequeños puntos en la pantalla mientras mira televisión. Estos puntos son píxeles desactivados y no afectan el rendimiento ni la fiabilidad del televisor.

- Emitir una imagen durante un período largo puede provocar que la imagen se fije. Evite emitir una imagen fija en la pantalla del televisor durante un período largo.

•Reproducción de ruidos

- Crujidos Es posible que se produzcan crujidos cuando esté mirando televisión o al apagar el televisor; se trata de un ruido generado por la contracción térmica del plástico debido a la temperatura y la humedad. Este ruido es común en productos donde se requiere la deformación térmica.

- Zumbidos en el circuito eléctrico o el panel Se trata de un ruido de bajo nivel, generado por un circuito de conmutación de alta velocidad, que suministra una gran cantidad de corriente para que un producto pueda funcionar. Varía según cada producto. Este ruido no afecta el rendimiento ni la fiabilidad del producto.

Especificaciones

Las especificaciones del producto pueden cambiar sin previo aviso debido a las actualizaciones de las funciones de los productos.

Sistema de televisión

ATSC, NTSC-M, 64 & 256 QAM

Cobertura de programas

Condición de ambiente

- Temperatura de funcionamiento 0 °C a 40 °C

•Humedad de funcionamiento

Menos de 80 %

- Temperatura de almacenamiento -20 °C a 60 °C

•Humedad de almacenamiento

Menos de 85 %

Modo HDMI (PC), RGB (PC) admitido

(Utilice el puerto HDMI IN 1 para el modo PC)

Resolución (Piceles)	Frecuencia horizontal (kHz)	Frecuencia vertical (Hz)
640 x 350 31,46	70,09
720 x 400 31,46	70,08
640 x 480 31,46	59,94
800 x 600 37,87	60,31
1 024 x 768 48,36	60,00
1 152 x 864 54,34	60,05
1 360 x 768 47,71	60,01
1 280 x 1 024 * 63,98	60,02
1 920 x 1 080 * 67,50	60,00

* FHD : 43/49/55LV340C, 40/43/49/55LV340H

Modo HDMI (DTV) admitido

Resolución (Píxeles)	Frecuencia horizontal (kHz)	Frecuencia vertical (Hz)
640 x 480 progresivo	31,46 59,94
	31,50 60,00
720 x 480 progresivo	31,47 59,94
	31,50 60,00
1 280 x 720 progresivo	44,96 59,94
	45,00 60,00
1 920 x 1 080 entrelazado	33,72 59,94
	33,75 60,00
1 920 x 1 080 progresivo	26,97 23,97
	27,00 24,00
	33,71 29,97
	33,75 30,00
	67,43 59,94
	67,50 60,00

Información de conexión de puerto componente

Puertos componente del televisor	Y	P_B	P_R
Puertos de salida de video delreproductor de DVD	Y	P_B	P_R
	Y B	Y R-Y
	Y Cb	Cr
	Y Pb	Pr

Modo de componente admitido

Resolución (Pixeles)	Frecuencia horizontal (kHz)	Frecuencia vertical (Hz)
720 x 480 entrelazado	15,73 59,94
	15,73 60,00
720 x 480 progresivo	31,47 59,94
	31,50 60,00
1 280 x 720 progresivo	44,96 59,94
	45,00 60,00
1 920 x 1 080 entrelazado	33,72 59,94
	33,75 60,00
1 920 x 1 080 progresivo	26,97 23,976
	27,00 24,00
	33,71 29,97
	33,75 30,00
	67,432 59,94
	67,50 60,00

Archivo de video disponible

• Máximo: 1 920 x 1 080 pixeles @ 30 progresivo (solo Motion JPEG 640 x 480 pixeles @ 30 progresivo)
  •.asf, .wmv

[Video] MPEG-2, MPEG-4 Parte2, XViD, H.264/AVC, VC1(WMV3, WVC1), MP4

[Audio] WMA Estándar, WMA9(Pro), MP3, AAC, AC3

- .divx, .avi

[Video] MPEG-2, MPEG-4 Parte2, DivX3.11, DivX4, DivX5, DivX6, XViD, H.264/AVC

[Audio] HE-AAC, LPCM, ADPCM, MPEG-1 Capa I, MPEG-1 Capa II, Dolby Digital, MPEG-1 Capa III (MP3), *DTS

•.ts, .trp, .tp, .mts, .m2ts

[Video] H.264/AVC, MPEG-2, AVS, VC1

[Audio] MPEG-1 Capa I, MPEG-1 Capa II, MPEG-1 Capa III (MP3), Dolby Digital, Dolby Digital Plus, AAC, HE-AAC, *DTS

•.vob

[Video] MPEG-1, MPEG-2

[Audio] Dolby Digital, MPEG-1 Capa I, MPEG-1 Capa II, DVD-LPCM

- .mp4, .m4v, .mov

[Video] MPEG-2, MPEG-4 Parte2, DivX3.11, DivX4, DivX5, XVID, H.264/AVC

[Audio] AAC, MPEG-1 Capa III (MP3), *DTS

•.mkv

[Video] MPEG-2, MPEG-4 Parte2, XVID, H.264/AVC

[Audio] HE-AAC, Dolby Digital, MPEG-1 Capa III (MP3), *DTS, LPCM

- .mpg, .mpeg, .mpe

[Video] MPEG-1, MPEG-2

[Audio] MPEG-1 Capa I, MPEG-1 Capa II, Dolby Digital, LPCM

- .dat

[Video] MPEG-1, MPEG-2

[Audio] MP2

•.flv

[Video] Sorenson H.263, H.264/AVC

*DTS: Según el modelo

Archivo de música disponible

• Tipo de archivo: mp3
  [Velocidad de bits] de 32 kb/s - 320 kb/s
  [Frecuencia de muestreo] 16 kHz - 48 kHz
  [Compatibilidad] MPEG-1, MPEG-2, Capa2, Capa3

- Tipo de archivo: AAC

[Velocidad de bits] Formato libre

[Frecuencia de muestreo] 8 kHz - 48 kHz

[Compatibilidad] ADIF, ADTS

- Tipo de archivo: M4A

[Velocidad de bits] Formato libre

[Frecuencia de muestreo] 8 kHz - 48 kHz

[Compatibilidad] MPEG-4

- Tipo de archivo: WMA

[Velocidad de bits] de 128 kb/s - 320 kb/s

[Frecuencia de muestreo] 8 kHz - 48 kHz

[Compatibilidad] WMA7, WMA8, WMA9 Estándar

- Tipo de archivo: WMA 10 Pro

[Velocidad de bits] 768 kb/s

[Canal / Frecuencia de muestreo]

M0: Hasta 2 / 48 kHz

(Excepto modo LBR),

M1: Hasta 5,1 / 48 kHz

M2: Hasta 5,1 / 96 kHz

[Compatibilidad] WMA 10 Pro

- Tipo de archivo: OGG

[Velocidad de bits] Formato libre

[Frecuencia de muestreo] - 48 kHz

[Compatibilidad] Vorbis

Archivo de foto disponible

[Tipo de archivo disponible]

SOF0: Secuencial base

SOF1: Secuencial extendido

SOF2: Progresivo

[Tamaño de foto]

Mínimo: 64 x 64

Máximo: Normal: 15 360 (ancho) x 8 640 (altura),

Progresivo: 1 920 (ancho) x 1 440 (altura)

- Categoría: BMP

[Tamaño de foto]

Mínimo: 64 x 64

Máximo: 9 600 x 6 400

- Categoría: PNG

[Tipo de archivo disponible] Entrelazado, No entrelazado

[Tamaño de foto]

- Mínimo: 64 x 64

- Máximo: Entrelazado: 1 200 x 800

No entrelazado: 9 600 x 6 400

• Los formatos de archivo BMP y PNG pueden
  mostrarse más lentamente que JPEG.

- Archivo de foto ó imagen con formato no estándar puede no mostrarse.

Regulación

AVISO DE LA FCC

(Para Estados Unidos)

Este equipo ha sido evaluado y cumple con los límites para dispositivos digitales clase B, conforme el artículo 15 de las reglas de la FCC. Estos límites han sido diseñados para brindar una protección razonable contra la interferencia dañana en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y no se utiliza de acuerdo con las instrucciones, podría causar interferencia dañana a las comunicaciones radiales. Sin embargo, no existe garantía de que la interferencia no se produzca en una instalación en particular. Si este equipo ocasiona interferencia dañana en la recepción de radio o televisión (lo cual puede determinarse encendiendo y apagando el equipo), se recomienda al usuario que intente corregir la interferencia tomando una o más de las siguientes medidas:

- Reoriente o reubique la antena receptora.

- Aumente la distancia entre el equipo y el receptor.

- Conecte el equipo en un tomacorriente de un circuito diferente de aquél al que esté conectado el receptor.

- Consulte al distribuidor o a un técnico de radio/

TV experimentado para obtener ayuda.

Este dispositivo cumple con el artículo 15 de las reglas de la FCC. El funcionamiento está sujeto a las siguientes dos condiciones: (1) este dispositivo no puede causar interferencia dañina y (2) este dispositivo debe aceptar cualquier interferencia que reciba, incluida la interferencia que pueda causar un funcionamiento no deseado. Cualquier tipo de modificación o cambio en la construcción del dispositivo sin autorización expresa del supervisor responsable podría anular la autoridad del usuario para utilizar el producto.

Requisitos de interferencia de radiofrecuencia de la FCC (para dispositivos UNII)

Los radares de alta potencia se encuentran asignados como los usuarios principales de las bandas de 5,25 a 5,35 GHz y 5,65 a 5,85 GHz. Estas estaciones de radar pueden causar interferencia y dañar este dispositivo. Este dispositivo no puede ser colocado cerca de ningún otro transmisor.

Declaración de exposición a la radiación de RF de la FCC

[Para tener acceso a la función inalámbrica (WLAN, Bluetooth,...)]

Este equipo cumple con los límites de exposición a la radiación de la FCC establecidos para un entorno no controlado. Este transmisor no debe ser coubicado u operado junto con ningún otro transmisor o antena. Este equipo debe instalarse y operarse con una distancia mínima de 20 cm (7,8 pulgadas) entre el radiador y su cuerpo. Los usuarios deben seguir las instrucciones de funcionamiento específicas para asegurar el cumplimiento de las disposiciones sobre la exposición a la RF.

Declaración de Industry Canada

(Para Canadá)

[Para tener acceso a la función inalámbrica (WLAN, Bluetooth,...)]

Este dispositivo cumple con los formatos RSS aplicables que no exigen licencia de Industry Canada. El funcionamiento está sujeto a las siguientes dos condiciones:

(1) Es posible que este dispositivo no provoque interferencias y

(2) Este dispositivo debe aceptar todo tipo de interferencias,

incluso aquellas que pueden ocasionar un funcionamiento no deseado del dispositivo.

Declaración de exposición a la radiación de IC

(Para Canadá)

[Para tener acceso a la función inalámbrica (WLAN, Bluetooth,...)]

Este equipo cumple con los límites de exposición a la radiación de IC establecidos para un entorno no controlado. Este equipo debe instalarse y operarse con una distancia mínima de 20 cm (7,8 pulgadas) entre el radiador y su cuerpo.

NOTA : EL FABRICANTE NO ES RESPONSABLE DE INTERFERENCIA DE RADIO O TV PROVOCADOS POR MODIFICACIONES NO AUTORIZADAS A ESTE EQUIPO. TALES MODIFICACIONES PUEDEN ANULAR LA CAPACIDAD DEL USUARIO PARA OPERAR EL EQUIPO.

(Para Canadá)

[Para productos que cuentan con la función inalámbrica que utilizan las bandas de frecuencia de 5 GHz]

- El dispositivo en la banda de 5 150 a 5 250 MHz es solo para ser utilizado en interiores, así se reduce el potencial de la interferencia dañina de canales adyacentes en los sistemas satelitales móviles;

- En el caso de dispositivos con antena desmontable, la ganancia de antena máxima permitida para dispositivos dentro de las bandas de 5 250 a 5 350 MHz y 5 470 a 5 725 MHz debe cumplir con el límite p.i.r.e.;

- En el caso de dispositivos con antena desmontable, la ganancia de antena máxima permitida para dispositivos dentro de la banda de 5 725 a 5 850 MHz debe cumplir con los límites p.i.r.e. especificados para funcionamiento de punto a punto y que no sea de punto a punto, según corresponda; y

- El peor caso de ángulo de inclinación necesario para cumplir con el requisito de máscara de elevación necesaria de p.i.r.e. establecido en la sección 6.2.2(3) se debe indicar con claridad. (Dispositivos que operan dentro de la banda de 5 250 a 5 350 MHz con un límite p.i.r.e. superior a 200 mW)

- Los radares de alta potencia se encuentran asignados como los usuarios principales (por ejemplo, usuarios prioritarios) de las bandas de 5 250 a 5 350 MHz y 5 650 a 5 850 MHz y estos radares pueden causar interferencia y dañar los dispositivos LE-LAN.

NOTA PARA EL INSTALADOR DE CATV

(Para Estados Unidos y Canadá)

Se recomienda al instalador de televisión por cable (CATV) que consulte el Artículo 820-40 del Código Nacional de Electridad de los Estados Unidos. El código establece las disposiciones para efectuar una puesta a tierra correcta, y en especial, indica que el cable de puesta a tierra debe conectarse al sistema de puesta a tierra del edificio lo más cerca posible del punto de entrada del cable.

ADVERTENCIA!

Nunca coloque una televisión en un lugar inestable. Se puede caer y provocar lesiones graves o la muerte. Puede evitar muchas lesiones, especialmente en niños, con tan solo tomar simples precauciones, como:

• Usar los gabinetes o soportes recomendados por el fabricante de la televisión.
• Apoyar la televisión solamente sobre muebles que soporten su peso.
• Asegurarse de que la televisión no quede colgando al borde del mueble.
• No colocar la televisión sobre un mueble alto (por ejemplo, despensas o estantes) sin anclar tanto el televisor como el mueble a un soporte adecuado.
• No colocar telas u otros materiales debajo de la televisión cuando se apoya sobre el mueble.
• Enseñar a los niños los peligros de escalar el mueble para alcanzar la televisión o sus controles.

Si va a conservar su televisión y reubicarla, debe tener en cuenta las mismas consideraciones anteriores.

Símbolos

~	Se refiere a la corriente alterna (ca).
---	Se refiere a la corriente continua (cc).
☐	Se refiere a los equipos clase II.
∅	Se refiere al modo de espera.
|	Se refiere a "ENCENDIDO" (alimentación).
⚡	Se refiere a voltaje peligroso.

CÓDIGOS de tecla

- Esta función no está disponible en todos los modelos.

Código (Hexa)	Función Nota		Código (Hexa)	Función Nota
00 CH	PAGE Botón RC 52 SOUND Botón RC
01 CH	PAGE √	Botón RC 61	Botón RC
02 VOL + Botón RC 63				Botón RC
03 VOL - Botón RC 71				Botón RC
06	▶	Botón RC 72	Botón RC
07	◀	Botón RC 79	RATIO	Botón RC
08	(Encendido)	Botón RC	4C	LIST	Botón RC
09 MUTE	◀	Botón RC	5B EXIT	Botón RC
0B	INPUT ▶	Botón RC	0A	AUDIO	Botón RC
1A	FLASHBK	Botón RC 8E		▶	Botón RC
0F TV	Botón RC 8F			◀	Botón RC
10 - 19	Tecla Número 0 - 9	Botón RC	0E	SLEEP	Botón RC
45 Q. MENU	Botón RC	AA	INFO 1	Botón RC
28	BACK	Botón RC	B0	▶	Botón RC
30 AV	MODE	Botón RC	B1	■	Botón RC
39 CAPTION	Botón RC	BA	II	Botón RC
40	▲	Botón RC 1E FAV	Botón RC
41	▼	Botón RC	4D	PICTURE	Botón RC
43 SETTINGS	Botón RC 91 SAP/			*	Botón RC
44 OK	◎	Botón RC
• El código de tecla 4C (0x4C) está disponible en los modelos ATSC/ISDB que utilizan un canal mayor/menor. (Para Corea del Sur, Japón, Norteamérica, Latinoamérica, excepto para modelos de Colombia)

Configuración de control del dispositivo externo

- La imagen puede ser diferente a la de su televisor.

Conecte el USB al convertidor de serie/conector de entrada RS-232C, a un dispositivo de control externo (como una computadora o un sistema de control A/V) para controlar externamente las funciones del producto.

Nota: El tipo de puerto de control de la TV puede variar según la serie de los modelos.

* Tenga en cuenta que no todos los modelos admiten este tipo de conectividad.
* Cable no proporcionado.

USB a convertidor de serie con cable USB

Tipo de USB

(PC) USB IN (TV)

• LGTV admite el uso de un USB a convertidor de serie basado en chip PL2303 (ID de proveedor: 0x0 557, ID de producto: 0x2 008) que LG no fabrica ni incluye.
• Puede adquirirse en tiendas de computadoras que venden accesorios para profesionales de soporte de Tl.

RS-232C con cable RS-232C

Tipo DE9 (D-Sub 9pin)

• Necesita comprar el cable RS-232C (DE9, D-Sub 9pin tipo hembra-hembra) a RS-232C necesario para la conexión entre la PC y la TV, el cual se especifica en el manual.
• Es posible que la interfaz de conexión no sea exactamente igual a la de su TV.

(PC) RS-232C IN (CONTROL & SERVICE) (TV)

Tipo de adaptador telefónico

• Para realizar la conexión entre la PC y la TV, que se especifica en el manual, debe comprar el cable de conector telefónico a RS-232.
  * Para otros modelos, conecte al puerto USB.
  * Es posible que la interfaz de conexión no sea exactamente igual a la de su TV.

(PC) 3 1 2 SERVICE ONLY (TV)

0

(PC) 3 1 2 RS-232C IN (CONTROL & SERVICE) (TV)

Computadora del cliente

1 5 6 9

RS-232C (Puerto serie)
Configuraciones de RS-232C

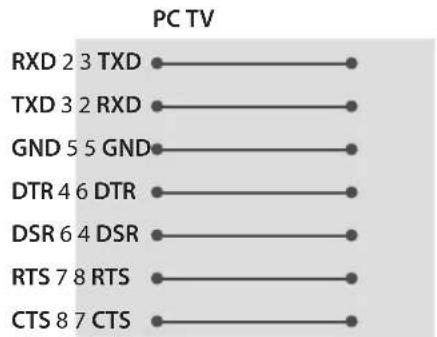

Configuraciones de 7 cables (Estándar cable RS-232C)

PC TV RXD 2 3 TXD TXD 3 2 RXD GND 5 5 GND DTR 4 6 DTR DSR 6 4 DSR RTS 7 8 RTS CTS 8 7 CTS

D-Sub 9 D-Sub 9

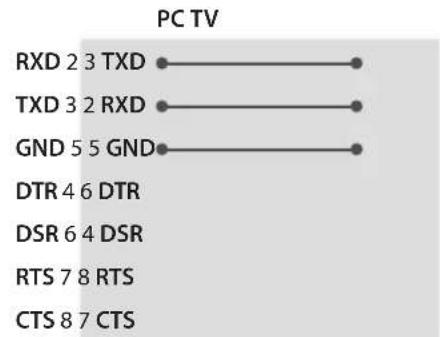

Configuraciones de 3 cables (no estándar)

PC TV RXD 2 3 TXD TXD 3 2 RXD GND 5 5 GND DTR 4 6 DTR DSR 6 4 DSR RTS 7 8 RTS CTS 8 7 CTS

D-Sub 9 D-Sub 9

ID del televisor

Para establecer el número de ID, consulte "Asignación de datos reales"

1 Presione SETRINCESDER a los menús principales.
2 Presione los botones de navegación para desplazarse hasta OPCIÓN y luego presione OK
3 Presione los botones de navegación para desplazarse hasta ID del Televisor y luego presione OK.
4 Desplácese hacia la izquierda o hacia la derecha para establecer un número de ID y seleccione Cerrar. El rango de ajuste es de 1 a 99.
5 Al finalizar, presione EXIT.
* (Según el modelo)

Parámetros de comunicación

Velocidad en baudios : 9 600 bps (UART)

Longitud de datos : 8 bits

Paridad : Ninguna

Código de comunicación : código ASCII

Use un cable cruzado (reversa).

Lista de referencia de comandos

(Según el modelo)

	COMANDO 1	COMANDO 2	Datos (Hexadecimal)		COMANDO 1	COMANDO 2	Datos (Hexadecimal)
01. Potencia* k a 00	a 01 15. Balance k t 00 a 64
02. Relación de Aspecto	k	c	(Página 23)	16. Color Temperature (Temperatura de color)	x u 00 a 64
03. Screen Mute (Silencio de pantalla)	k	d	(Página 23)	17. ISM Method (Método de ISM)	j	p	(Página 25)
04. Silencior de volumen	k e 00 a 01	18. Ecualizador j v					(Página 25)
05. Volume Control (Control de volumen)	k f 00 a 64			19. Ahorro de energía	j q 00 a 05
06. Contraste k g 00	a 64			20. Tune Comando (Comando de sintonización)	m	a	(Página 25)
07. Brillo	k h 00 a 64			21. Canal (Programa), Agregar/Borrar (Saltar)	m b 00 a 01
08. Color	k i 00 a 64	22. Key (Tecla)	m c				CÓDIGOS de tecla
09. Tinte	k j 00 a 64			23. Controlar Luz de fondo, Luz del panel de control	m g 00 a 64
10. Nitidez	k k 00 a 32			24. Input select (Selección de entrada)	x b (Página		28)
11. OSD Select (Selección de OSD)	k l 00 a 01			25. 3D (Solo modelos 3D)	x t (Página		28)
12. Remote control lock mode (Modo de bloqueo del control remoto)	k m 00 a 01			26. 3D Extendido (Solo modelos 3D)	x v (Página		29)
13. Treble (Agudos)	k r 00 a 64			27. Auto Configure (Configuración automática)	j u (Página		29)
14. Graves	k s	00 a 64

* Nota: Durante las operaciones con USB como DivX o EMF, todos los comandos, excepto Encendido (ka) y Key (mc) [Tecla] no se ejecutan ni se tratan como NG. Con el cable RS232C, la TV puede comunicar el "comando ka" en estado encendido u apagado. pero con el cable conversor de USB a serie, el comando funciona solo si la TV está encendida.

Protocolo de Transmisión/Recepción

Transmisión

[Comando1][Comando2][ ][ID del televisor][ ][Dato][Cr]

[Comando 1]: : Primer comando para controlar la TV. (j, k, m o x)

[ID del television]: : Puede ajustar [ID del televisor] para elegir el número de ID del monitor que desea en el menú de opciones. El rango de ajuste en la TV es de 1 a 99. Si el valor [ID del televisor] se selecciona en "0", se puede controlar cada conjunto conectado. ** [ID del televisor] se indica como decimal (1 a 99) en el menú y como hexadecimal (0x00 a 0x63) en el protocolo de transmisión/recepción.

[Dato] : Para transmitir los datos de comando (hexadecimal). Transmite datos "FF" para leer el estado del comando.

[Cr] : Retorno de carro: código ASCII "0x0D"

[ ] : Espacio: código ASCII "0x20"

Reconocimiento de aceptación

[Comando2][ ][ID del televisor][ ][OK][Dato][x]

El televisor transmite mensajes de ACK (reconocimiento) sobre la base de este formato cuando recibe datos normales. En este momento, si los datos se encuentran en modo de lectura, indica los datos de estado actuales. Si los datos se encuentran en modo de escritura, devuelve los datos de la PC.

Reconocimiento de error

[Comando2][ ][ID del televisor][ ][NG][Dato][x]

El conjunto transmite mensajes de ACK (reconocimiento) sobre la base de este formato cuando recibe datos anormales de funciones no viables o errores de comunicación.

Datos 00: código ilegal

Asignación de datos reales (Hexadecimal : Decimal)

• Cuando ingresa los [data] en hexadecimal, consulte la tabla de conversión a continuación.
• El Comando de sintonización de canales (ma) utiliza un valor hexadecimal de dos bytes ([data]) para seleccionar el número de canal.
  00: Paso 0 32: Paso 50 (ID del televiso 50) FE: Paso 254
  01: Paso 1 (ID del televiso 1) 33: Paso 51 (ID del televiso 51) FF: Paso 255

...

0A: Paso 10 (ID del televiso 10) 63: Paso 99 (ID del televiso 99) 01 00: Paso 256

...

0F: Paso 15 (ID del televiso 15) C7: Paso 199 27 0E: Paso 9 998

10: Paso 16 (ID del televiso 16) C8: Paso 200 27 OF: Paso 9 999

...

01. Potencia (Comando: k a)

- Para controlar el encendido o apagado del dispositivo.

Transmisión

[k][a][ ][ID del televisor][ ][Dato][Cr]

Datos 00: Apagado 01: *Encendido

Ack

[a][ ][ID del televisor][ ][OK/NG][Dato][x]

- Para mostrar que la TV está encendida o

*apagada

Transmisión

[k][a][ ][ID del televiso][ ][FF][Cr]

Ack

[a][ ][ID del televisor][ ][OK][Dato][x]

* De igual manera, si otras funciones transmiten datos "FF" de acuerdo con este formato, la retroalimentación de reconocimiento presenta el estado de cada función.

02. Relación de aspecto (Comando: k c) (Tamaño de la imagen principal)

- Para ajustar el formato de la pantalla. (Formato de imagen principal) También puede ajustar el formato de pantalla mediante la opción Relación de aspecto en el Q.MENU o en el menú IMAGEN.

Transmisión

[k][c][ ][ID del televisor][ ][Dato][Cr]

Datos

01:Pantalla normal (4:3)

02:Pantalla amplia(16:9)

04: Zoom

05: Zoom 2 (Solo Latinoamérica, excepto Colombia)

06:PorPrograma/Original

07:14:9

(Europa, Colombia, Oriente Medio, Asia, excepto Corea del Sur y Japón)

09: * Solo búsqueda

OB : Ancho total (Europa, Colombia, Oriente Medio, Asia, excepto Corea del Sur y Japón)

10 a 1F : Zoom cine 1 a 16

0c: 21:9 (según el modelo)

Ack

[c][ ][ID del televisor][ ][OK/NG][Dato][x]

* Usando la entrada de PC, seleccione la relación de aspecto de la pantalla de 16:9 o 4:3.

* En el modo DTV/HDMI/Componente (alta definición), Sólo búsqueda está disponible.

* El modo ancho completo puede funcionar de modo diferente según el modelo y es totalmente compatible con DTV y parcialmente compatible con ATV y AV.

03. Screen Mute (Silencio de pantalla) (Comando: k d)

- Para seleccionar el silenciador de la pantalla en Encendido o Apagado.

Transmisión

[k][d][ ][ID del televisor][ ][Dato][Cr]

Datos

00: Silenciador de pantalla apagado (imagen encendida) Silenciador de video apagado.

01: Silenciador de pantalla encendido (imagen apagada)

10: Silenciador de video encendido

Ack

[d][ ][ID del televisor][ ][OK/NG][Dato][x]

* Solo en caso el caso del silenciador de video activado, la TV mostrará la visualización en pantalla (OSD). Pero si está activado el silencio de la pantalla, el televisor no mostrará dicha visualización (OSD).

04. Silenciador de volumen (Comando: k e)

- Para seleccionar el silenciador de la pantalla en Encendido o Apagado. También es posible ajustar el silenciador a través del botón MUTE del control remoto.

Transmisión

[k][e][ ][ID del televisor][ ][Dato][Cr]

Datos 00: Silenciador de volumen encendido (Volumen apagado)

01: Silenciador de volumen apagado (Volumen encendido)

Ack

[e][ ][ID del televisor][ ][OK/NG][Dato][x]

05. Volume Control (Control de volumen) (Comando: k f)

- Para ajustar el volumen. También puede ajustar el volumen con los botones de volumen en el control remoto.

Transmisión

[k][f][ ][ID del televisor][ ][Dato][Cr]

Datos Mín.: 00 a Máx.: 64

Ack

[f][ ][ID del televisor][ ][OK/NG][Dato][x]

06. Contraste (Comando : kg)

- Para ajustar el contraste de la pantalla. También puede ajustar el contraste en el menú IMAGEN. Transmisión

[k][g][ ][ID del televisor][ ][Dato][Cr]

Datos Mín.: 00 a Máx.: 64

Ack

[g][ ][ID del televisor][ ][OK/NG][Dato][x]

07. Brillo (Comando: k h)

- Para ajustar el brillo de la pantalla. También puede ajustar el brillo en el menú IMAGEN. Transmisión

[k][h][ ][ID del televisor][ ][Dato][Cr]

Datos Mín.: 00 a Máx.: 64

Ack

[h][ ][ID del televisor][ ][OK/NG][Dato][x]

08. Color (Comando: k i)

- Para ajustar el Color de la pantalla. También puede ajustar el color en el menú IMAGEN. Transmisión

[k][i][ ][ID del televisor][ ][Dato][Cr]

Datos Mín.: 00 a Máx.: 64

Ack

[i][ ][ID del televisor][ ][OK/NG][Dato][x]

09. Tinte (Comando: k j)

- Para ajustar el tinte de la pantalla. También puede ajustar el tinte en el menú IMAGEN. Transmisión

[k][j][ ][ID del televisor][ ][Dato][Cr]

Datos Rojo: 00 a Verde: 64

Ack

[j][ ][ID del televisor][ ][OK/NG][Dato][x]

10. Nitidez (Comando: k k)

- Para ajustar la nitidez de la pantalla. También puede ajustar la nitidez en el menú IMAGEN. Transmisión

[k][k][ ][ID del televisor][ ][Dato][Cr]

Datos Mín.: 00 a Máx.: 32

Ack

[k][ ][ID del televisor][ ][OK/NG][Dato][x]

11. OSD Select (Selección de OSD) (Comando: k l)

- Para seleccionar el encendido o apagado del modo de visualización en pantalla (OSD) durante el control remoto.

Transmisión

[k][l][ ][ID del televisor][ ][Dato][Cr]

Datos 00: OSD apagado 01: OSD encendido

Ack

[1][ ][ID del televisor][ ][OK/NG][Dato][x]

12. Remote control lock mode (Modo de bloqueo del control remoto) (Comando: k m)

- Para bloquear el control remoto y los controles del panel frontal del televisor.

Transmisión

[k][m][ ][ID del televisor][ ][Dato][Cr]

Datos 00: Bloqueo desactivado

01: Bloqueo activado

Ack

[m][ ][ID del televisor][ ][OK/NG][Dato][x]

* Si no está utilizando el control remoto, use este modo. Cuando la potencia principal se apaga y enciende (se desconecta y conecta, después de 20 a 30 segundos), se lanza el bloqueo del control externo.
* En modo de espera (CC apagada mediante la hora de apagado o el comando "ka", "mc") si está activado el bloqueo de teclas, la TV no se encenderá al presionar la tecla de encendido de IR o la tecla local.

13. Treble (Agudos) (Comando: k r)

- Para ajustar los agudos. También puede ajustarlos en el menú AUDIO.

Transmisión

[k][r][ ][ID del televisor][ ][Dato][Cr]

Datos Mín.: 00 a Máx.: 64

Ack

[r][ ][ID del televisor][ ][OK/NG][Dato][x]

* (Según el modelo)

14. Graves (Comando: k s)

- Para ajustar los bajos. También puede ajustarlos en el menú AUDIO.

Transmisión

[k][s][ ][ID del televisor][ ][Dato][Cr]

Datos Mín.: 00 a Máx.: 64

Ack

[s][ ][ID del televisor][ ][OK/NG][Dato][x]

* (Según el modelo)

15. Balance (Comando: k t)

- Para ajustar el balance. También puede ajustarlos en el menú AUDIO.

Transmisión

[k][t][ ][ID del televisor][ ][Dato][Cr]

Datos Mín.: 00 a Máx.: 64

Ack

[t][ ][ID del televisor][ ][OK/NG][Dato][x]

16. Color Temperature (Temperatura de color) (comando : x u)

- Para ajustar la temperatura de color. También puede ajustar Color Temperature (Temperatura de color) en el menú IMAGEN.

Transmisión

[x][u][ ][ID del televisor][ ][Dato][Cr]

Datos Mín.: 00 a Máx.: 64

Ack

[u][ ][ID del televisor][ ][OK/NG][Dato][x]

17. ISM Method (Método de ISM) (comando : j p) (solo en televisores plasma)

- Para controlar el método de ISM. También puede ajustar el Método de ISM en el menú OPCIÓN.

Transmisión

[j][p][ ][ID del televisor][ ][Dato][Cr]

Datos Mín.: 02: Orbiter (Orbitador)

08: Normal

20: Color Wash (Decolorado)

Ack

[p][ ][ID del televisor][ ][OK/NG][Dato][x]

18. Ecualizador (Comando : j v)

- Ajustar el EQ (ecualizador) del conjunto.

Transmisión

[j][v][ ][ID del televisor][ ][Dato][Cr]

MSB 0 0 0 0 0 0 0 Frecuencia LSB Datos

7	6	5	Frecuencia 4	3	2	1	0	Paso
0	0	0	1.	^a	banda
0	0	1	2.	^b	banda
0	1	0	3.	^c	banda ......
0	1	1	4.	^d	banda
1	0	0	5.	^e	banda

Ack

[v][ ][ID del televisor][ ][OK/NG][Dato][x]

* Depende del modelo y se puede ajustar cuando el modo de audio es el valor ajustable del EQ (ecualizador).

19. Ahorro de energía (Comando: j q)

- Para reducir el consumo de energía de la TV. También puede ajustar el Ahorro de energía en el menú IMAGEN.

Transmisión

[j][q][ ][ID del televisor][ ][Dato][Cr]

Datos 00: Apagado

01: Mínimo

02: Medio

03: Máximo

04: Automático (Para TV LCD / TV LED)

05: apagado de Pantalla

* (Según el modelo)

Ack

[q][ ][ID del televisor][ ][OK/NG][Dato][x]

20. Tune Comando (Comando de sintonización) (Comando : m a)

* Este comando puede funcionar de un modo diferente según el modelo y de la señal.

* Para los modelos de Europa, Oriente Medio, Colombia, Asia, excepto Corea del Sur y Japón - Seleccione el canal de los siguientes números físicos.

Transmisión

[m][a][ ][ID del televisor][ ][Dato 00][ ][Dato 01]

[ ][Dato 02][Cr]

* Analógica terrestre/Cable

[Dato 00][Dato 01] Datos de canales

Datos 00: datos de canal de bytes altos

Datos 01: datos de canal de bytes bajos

- 00 00 \~ 00 C7 (decimal: 0 \~ 199)

Datos 02: fuente de entrada (analógica)

- 00: TV terrestre (ATV)

- 80: TV por cable (CATV)

* Digital terrestre/Cable/Satélite

[Dato 00][Dato 01]: datos de canales

Datos : datos de canal de bytes altos 00:

Datos : datos de canal de bytes bajos

01: - 00 00 \~ 27 0F (decimal: 0 \~ 9 999)

Datos : fuente de entrada (digital)

02: - 10: TV terrestre (DTV)

- 20: Radio terrestre (Radio)

- 40: TV satelital (SDTV)

- 50: Radio satelital (S-Radio)

- 90: TV por cable (CADTV)

- a0: Radio por cable (CA-Radio)

* Ejemplos de comandos de sintonización:

1. Sintonizar el canal terrestre análogico (PAL) 10. ID del televisor = Todo = 00

Datos 00 & 01 = Datos de canal es 10 = 00 0a

* Para los modelos de Corea del Sur, América del Norte, América Latina, excepto Colombia.

* Para sintonizar los canales en el siguiente número físico/mayor/menor.

Transmisión

[m][a][ ][0][ ][Dato00][ ][Dato01]

[ ][Dato02][ ][Dato03][ ][Dato04][ ][Dato05][Cr]

* Los canales digitales poseen un número de canal físico, mayor y menor. El número físico es el número de canal digital real, el mayor es el número al cual el canal se debe asignar y el menor es el subcanal. Como el sintonizador ATSC asigna automáticamente el canal al número mayor/menor, cuando se envía un comando en modo Digital, no es necesario especificar el número físico.

* Analógica terrestre/Cable

Datos 00: número de canal físico

Antena (ATV): 02 \~ 45 (Decimal: 2 \~ 69)

- Cable de TV (CATV) : 01, 0E\~7D (Decimal : 1, 14\~125)

[Datos 01 y 04]: número de canal mayor/menor

Datos 01 y 02: xx (no importa)

Datos 03 y 04: xx (no importa)

Datos 05: fuente de entrada (analógica)

- 00: TV terrestre (ATV)

- 01: TV por cable (CATV)

* Digital terrestre/Cable

Datos : xx (no importa)

00:

[Dato 01][Dato 02]: número de canal mayor

Datos : datos de canal de bytes altos 01:

Datos : datos de canal de bytes bajos

02: - 00 01 \~ 27 0F (decimal: 1 \~ 9 999)

[Dato 03][Dato 04]: número de canal menor

Datos : datos de canal de bytes altos 03:

Datos : datos de canal de bytes bajos 04:

Datos : fuente de entrada (digital)

05: - 02: TV terrestre (DTV): usar número de canal físico

- 06: Cable de TV (CADTV): usar número de canal físico

- 22: TV terrestre (DTV): usar número de canal físico

- 26: Cable de TV (CADTV): no usar un número de canal físico

- 46: Cable de TV (CADTV): usar solo un Physical/número de canal mayor (canal de una parte)

- 66: Cable de TV (CADTV): usar solo un número de canal mayor (canal de una parte)

* Hay dos bytes disponibles para cada dato de canal mayor y menor, pero generalmente, solo se usa el byte más bajo (los bytes altos son de 0).

* Ejemplos de comandos de sintonización:

1 Sintonice el canal de cable analógico (NTSC) 35.

ID del televisor = Todo = 00

Datos 00 = Datos de canal es 35 = 23

* Para modelos de Japón

- Para sintonizar los canales en el siguiente número físico/mayor/menor.

Transmisión

[m][a][ ][0][ ][Dato00][ ][Dato01][ ][Dato02]

[ ][Dato03][ ][Dato04][ ][Dato05][Cr]

* Digital terrestre/Satélite

Datos 00:: xx (no importa)

[Dato 01][Dato 02]: número de canal mayor

Datos 01:: datos de canal de bytes altos

Datos 02:: datos de canal de bytes bajos

- 00 01 \~ 27 0F (decimal: 1 \~ 9 999)

[Dato 03] : Número de canal menor/sucursal

[Dato (No importa en satélite)

04]:

Datos 03:: datos de canal de bytes altos

Datos 04:: datos de canal de bytes bajos

Datos 05:: fuente de entrada (digital/satelital para Japón)

- 02: TV terrestre (DTV)

- 07: BS (satélite de transmisión)

- 08: CS1 (satélite de comunicación 1)

- 09: CS2 (satélite de comunicación 2)

* Ejemplos de comandos de sintonización:

1 Sintonizar el canal terrestre digital (ISDB-T) 17-1.

ID del televisor = Todo = 00

* Esta función varía según el modelo.

Ack

[a][ ][ID del televisor][ ][OK][Dato 00][dato 01]

[Dato 02][Dato 03][Dato 04][Dato 05]

[x][a][ ][ID del televisor][ ][NG][Dato 00][x]

1. Canal (Programa), Agregar/Borrar (Saltar) (Comando: m b)

- Para saltar el canal actual (programa) para otra ocasión.

Transmisión

[m][b][ ][ID del televisor][ ][Dato][Cr]

Datos 00: Borrar(ATSC, ISDB)/ 01: Agregar Saltar (DVB)

Ack

[b][ ][ID del televisor][ ][OK/NG][Dato][x]

- Establecer el estado del canal guardado en borrar (ATSC, ISDB)/saltar (DVB) o agregar.

- Para enviar el código de tecla del control remoto IR.

Transmisión

[m][c][ ][ID del televisor][ ][Dato][Cr]

Datos Código de tecla - 18.

Ack

[c][ ][ID del televisor][ ][OK/NG][Dato][x]

23. Controlar Luz de fondo, Luz del panel de control (Comando: m g)

24. Input select (Selección de entrada) (Comando: x b) (Entrada de la imagen principal)

- Para seleccionar la fuente de entrada para la imagen principal.

Transmisión

[x][b][ ][ID del televisor][ ][Dato][Cr]

Datos 00: DTV 01: CADTV

02: Satelital DTV 10: ATV

ISDB-BS (Japón)

03: ISDB-CS1 (Japón)

04: ISDB-CS2 (Japón)

11: CATV

20: AV o AV1 21: AV2

40: Component1 41: Component2

60: RGB

90: HDMI1 91: HDMI2

92: HDMI3 93: HDMI4

Ack

[b][ ][ID del televisor][ ][OK/NG][Dato][x]

* Esta función varía según el modelo y la señal.

25. 3D (Comando: x t) (solo modelos 3D) (Depende del modelo)

- Para cambiar el modo 3D del TV.

Transmisión

[x][v][ ][ID del televisor][ ][Dato00][ ][Data 01]

[ ][Dato 02][ ][Dato 03][Cr]

* (Según el modelo)

Datos Estructura

[Dato 00] 00: 3D encendido

01: 3D apagado

02: 3D a 2D

03: 2D a 3D

[Dato 01] 00: Superior e Inferior

01: Vertical

02: Comprobar panel

03: Fotogramas secuenciales

04: Intercalado en columna

05: Intercalado en fila

[Dato 02] 00: Derecha a Izquierda

01: Izquierda a Derecha

[Dato 03] Efecto 3D (profundidad 3D): Mín.: 00 a Máx.: 14

(*transmite por código hexadecimal)

* Si [Dato 00] es 00 (3D encendido), [Dato 03] no es relevante.
* Si [Dato 00] es 01 (3D apagado) o 02 (3D a 2D), [Dato 01], [Dato 02] y [Dato 03] no son relevantes.
* Si [Dato 00] es 03 (2D a 3D), [Dato 01] y [Dato 02] no son relevantes.
* Si [Dato 00] es 00 (3D encendido) o 03 (2D a 3D), [Dato 03] funciona solo cuando el modo 3D (género) es manual.
* Es posible que todas las opciones del patrón de 3D ([Datos 01]) no estén disponibles según la transmisión/señal de video.

[Dato 00]	[Dato 01]	[Dato 02]	[Dato 03]
00	O	O	O
01	X	X	X
02	X	X	X
03	X O	O

X: no importa

Ack

[t][ ][ID del televisor][ ][OK][Data00][Data01]

[Data02][Data03][x][t][ ][Set ID][ ][NG][Data00][x]

26. 3D extendido (Comando: x v) (solo modelos 3D)(Depende del modelo)

- Para cambiar la opción 3D del televisor.

Transmisión

[x][v][ ][ID del televisor][ ][Dato 00][ ]

[Dato 01][Cr]

[Dato 00] Opción 3D

00: Corrección de imagen 3D

01: Profundidad 3D (Modo 3D es Solo manual)

02: Punto de vista 3D

06: Corrección de Color 3D

07: Ampliación de Sonido 3D

08: Vista de imagen normal

09: Modo 3D (Género)

[Dato 01] Cuenta con su propio rango para cada opción 3D determinada por [Dato 00].

1) Cuando [Dato 00] es 00

00: Derecha a Izquierda

01: Izquierda a Derecha

2) Cuando [Dato 00] es 01, 02

Datos Mín.: 00 a Máx.: 14

(*transmite por código

hexadecimal)

El rango de valores de datos (0 - 20) convierte el rango de visión (-10 - +10) de forma automática (según el modelo)

* Esta función funciona cuando el modo 3D (género) es solo manual.

3) Cuando [Dato 00] es 06, 07

00: Apagado

01: encendido

4) Cuando [Dato 00] es 08

00: Revertir a video 3D de video

2D convertido de 3D a 2D

01: Cambiar video 3D a video 2D, excepto video 2D a 3D

* Si la condición de la conversión no se cumple, el comando se trata como NG.

5) Cuando [Dato 00] es 09

00: Estándar

01: Deportes

02: Cine

03: Extremo

04: Manual

05: Automático

Ack

[v][ ][ID del televisor][ ][OK][Data00][Data01][x]

[v][ ][ID del televisor][ ][NG][Data00][x]

27. Auto Configure (Configuración automática) (Comando: j u) (según el modelo)

- Para ajustar la ubicación de la imagen y reducir su temblor de manera automática. Funciona solo en modo RGB (PC).

Transmisión

[j][u][ ][ID del televisor][ ][Dato][Cr]

Guía de uso de salida infrarroja

Formato de datos apropiado/no recomendado para el controlador remoto

Elemento Código de formato de datos Nota
Formato de datos apropiado	NEC, formato de código de repetición completa Toshiba	Único: habilitarRepetición: habilitar
	Formato de código RC5, RC6 de Philips
	Formato de código Zenith
Formato de datos no recomendado	Formato de código RCA, Matsushita	Único: habilitarRepetición: deshabilitar
	Sony 12/15/20 bits, formato de código de Mitsubishi
	Sharp, JVC, R-step, Philips RCMM, RECS-80, formato de código XMP	Único: deshabilitarRepetición: deshabilitar

Especificaciones del receptor de infrarrojos

Frecuencia de transmisión 37,9 kHz
Longitud de onda máxima 940 nm
Longitud de ráfaga mínima Mín. de 300 us
Tiempo de separación mínimo requerido Mín. de 350 us
Longitud de palabra de datos Máx. de 100 ms
Tiempo de separación mínimo en el flujo de datos requerido Mín. de 50 ms

Parámetro Símbolos Condiciones Mín. Tipo Máx. Unidad
Ancho de pulso de salida de alto nivel	Twh	Onda de ráfaga = 600 μsPeríodo = 1,2 ms	400	-	800	μs
Ancho de pulso de salida de bajo nivel	TwI		400	-	800	μs

Si no usa el controlador remoto con los formatos de datos recomendados, se suprimirán automáticamente las señales de salida de infrarrojos en el receptor de infrarrojos. En este caso, LG no garantiza el funcionamiento apropiado del sistema infrarrojo. Utilice los siguientes dos métodos para comprobar que todo esté en orden.

• Utilice el controlador remoto con los formatos de datos adecuados.
• Utilice el receptor de llave de IR del decodificador.

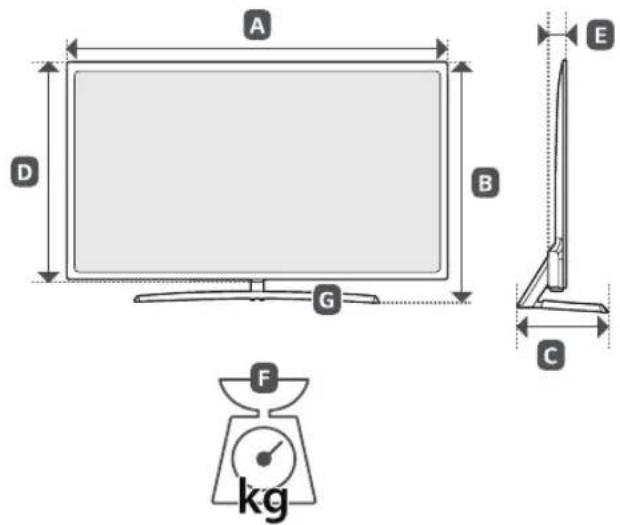

(La imagen puede ser diferente a la de su televisor.)

A D B G E C F kg

MODELOS	A	B	C	D	E	F	F - G	Corriente de consumo / Consumo de potencia
32LV340H-UA	739(29,0)	495(19,4)	241(9,4)	441(17,3)	84(3,3)	6.05(13,3)	4.85(10,6)	1.0 A / 60 W
32LV340C-UB	739(29,0)	472(18,5)	168(6,6)	441(17,3)	84(3,3)	4.90(10,8)	4.85(10,6)	1.0 A / 60 W
40LV340H-UA	911(35,8)	576(22,6)	241(9,4)	528(20,7)	55.3(2,1)	8.7(19,1)	7.5(16,5)	0.9 A / 90 W
43LV340H-UA	974(38,3)	625(24,6)	303(11,9)	571(22,4)	79.4(3,1)	12.45(27,4)	9.2(20,2)	0.9 A / 90 W
43LV340C-UB	974(38,3)	625(24,6)	220(8,6)	571(22,4)	79.4(3,1)	9.3(20,5)	9.2(20,2)	0.9 A / 90 W
49LV340H-UA	1 107(43,5)	702(27,6)	303(11,9)	645(25,3)	79.4(3,1)	14.55(32,0)	11.30(24,9)	1.0 A / 100 W
49LV340C-UB	1 107(43,5)	701(27,5)	235(9,2)	645(25,3)	79.4(3,1)	11.42(25,1)	11.30(24,9)	1.0 A / 100 W
55LV340H-UA	1,241(48,8)	770(30,3)	303(11,9)	720(28,3)	63.0(2,4)	19.5(42,9)	16.3(35,9)	1.25 A / 125 W
55LV340C-UB	1,241(48,8)	775(30,5)	216(8,5)	720(28,3)	63.0(2,4)	16.6(36,5)	16.34(36,0)	1.25 A / 125 W
Alimentación requerida AC 100 - 240					V ~ 50 / 60 Hz

LG

Life's Good

Los números de modelo y de serie del televisor se encuentran ubicados en la parte posterior del aparato. Regístrelos en el siguiente espacio por si alguna vez necesita recurrir al servicio técnico.

MODELO

SERIE
