UC 18YRL - Cargador METABO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador de batería
Marca	Metabo
Modelo	UC 18YRL
Alimentación de entrada	CA 120 V, 60 Hz, monofásico
Tensión de salida	CC 7,2 – 18 V
Corriente de salida	3,5 A
Peso	0,6 kg
Baterías compatibles	Series EB7, EB9, EB12, EB14, EB18, BCL14, BCL18, EBM1830
Tiempo de carga	20 a 50 minutos según la batería
Refrigeración	Ventilador integrado (modelo UC18YRL)
Indicadores LED	Luz roja (estado de carga), luz verde (sobrecalentamiento)
Temperatura de carga admisible	-5°C a 55°C según la batería
Protecciones de seguridad	Protección contra sobrecalentamiento, cortocircuito, recarga automática después de enfriamiento
Mantenimiento y limpieza	Limpiar con un paño suave o humedecido con agua jabonosa. No usar disolventes.
Servicio posventa y reparaciones	Confiar únicamente a un centro de servicio autorizado Metabo HPT.

Preguntas frecuentes - UC 18YRL METABO

¿Qué tipos de baterías puedo cargar con el cargador UC 18YRL?

El cargador UC 18YRL es compatible solo con las baterías recargables MetaboTM HPT de las series: EB7, EB9, EB12, EB14, EB18, BCL14, BCL18 y EBM1830. No use nunca otras baterías, podrían explotar.

¿Cómo interpretar las luces indicadoras del cargador?

La luz roja indica el estado de carga: parpadeo lento antes de la carga, fija durante la carga, parpadeo rápido en caso de anomalía. La luz verde se enciende cuando la batería está sobrecalentada y la carga se suspende temporalmente.

¿Puedo usar una extensión con el cargador?

Sí, pero solo si es necesario y con una extensión en buen estado, de calibre suficiente (ver tabla en el manual). Las clavijas deben coincidir con el enchufe del cargador.

¿Cuánto tiempo se tarda en cargar una batería?

El tiempo de carga varía según el modelo de batería: desde 20 minutos para baterías de baja capacidad (1,2-1,4 Ah) hasta 50 minutos para baterías de 3,3 Ah. Consulte la tabla de tiempos de carga en el manual.

¿Qué hacer si la luz roja parpadea rápidamente?

Un parpadeo rápido (0,1 s encendido, 0,1 s apagado) indica una anomalía de la batería o del cargador. Desconecte el cargador, verifique que no haya cuerpos extraños y contacte a un servicio posventa autorizado.

¿Puedo recargar una batería caliente?

No, si la batería está demasiado caliente (por ejemplo, después de un uso prolongado), la luz verde se enciende y la carga se suspende. Deje enfriar la batería hasta que la luz verde se apague, luego la carga comenzará automáticamente.

¿Cómo mantener el cargador UC 18YRL?

Desconecte siempre el cargador antes de cualquier limpieza. Use un paño suave o ligeramente húmedo con agua jabonosa. No use nunca disolventes, gasolina o diluyentes que puedan dañar el plástico.

¿Es seguro dejar el cargador enchufado permanentemente?

Se recomienda desconectar el cargador de la toma de corriente cuando no se use para evitar cualquier riesgo. El cargador consume prácticamente nada en espera, pero la precaución es necesaria.

¿Qué hacer si la batería no se recarga o si el cargador parece defectuoso?

Verifique primero que la batería esté bien insertada y que los contactos estén limpios. Si el problema persiste, nunca desmonte el cargador. Confíelo a un centro de servicio autorizado Metabo HPT para reparación.

¿El cargador UC 18YRL es compatible con baterías de 18 V Li-ion?

Sí, es compatible con las baterías Li-ion de 18 V de las series EB18, BCL18 y EBM1830. El tiempo de carga puede ser de 20 a 45 minutos según la capacidad (ej: EBM1830 en 45 min).

MANUAL DE USUARIO UC 18YRL METABO

Cargador de baterías

INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES

ADVERTENCIA

¡La utilización INAPROPIADA O PELIGROSA de este cargador de baterías puede resultar en lesiones de gravedad o la muerte!

Este manual contiene información importante sobre la seguridad del producto. Lea y comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de utilizar el cargador de baterías. Este manual debe ser guardado en un lugar seguro.

CONTENTS

English

Page

IMPORTANT SAFETY INFORMATION ...... 3

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD ...... 25

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN .... 25

SEGURIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA EL CARGADOR DE BATERÍAS ...... 26

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA BATERÍA Y EL CARGADOR DE BATERÍAS ...... 27

ELIMINACIÓN LAS BATERÍAS AGOTADAS .. 28

Página

OPERACIÓN Y MANTENIMIENTO

MODELO 29

NOMENCLATURA 29

ESPECIFICACIONES 30

APLICACIONES 30

MÉTODO DE CARGA 30

ANTES DE LA UTILIZACIÓN 34

MANTENIMIENTO E INSPECCIÓN ..... 34

ALMACENAMIENTO 35

SERVICIO Y REPARACIONES 35

LISTA DE PIEZAS 36

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de este cargador de baterías, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones.

La mayoría de los accidentes producidos en la operación y el mantenimiento de un cargador de baterías se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados.

Las precauciones básicas de seguridad se describen en la sección "SEGURIDAD" de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento.

Para evitar lesiones o el daño del cargador de baterías, los riesgos están identificados con ADVERTENCIAS en dicho cargador y en este Manual de instrucciones.

No utilice NUNCA este cargador de baterías de ninguna forma que no esté específicamente recomendada por metabo HPT.

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN

ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad.

PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica.

NOTA acentúa información esencial.

SEGURIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA EL CARGADOR DE BATERÍAS

ADVERTENCIA: La utilización inadecuada del cargador de baterías puede resultar en lesiones serias o en la muerte.

Para evitar estos riesgos, siga las instrucciones de seguridad ofrecidas a continuación.

LEA TODAS LAS INSTRUCCIONES

1. Este manual contiene instrucciones importantes de seguridad para el cargador de baterías modelo UC18YRL y UC18YFL.
2. Antes de utilizar el cargador de baterías, lea todas las instrucciones y tenga en cuenta las marcas de precaución de (1) el cargador de baterías, (2) la batería, y (3) el producto que utiliza la batería.
3. Para reducir el riesgo de lesiones, cargue la batería metabo HPT de tipo de la serie EB7, EB9, EB12, EB14, EB18, BCL14, BCL18 y EBM1830. Otros tipos de baterías podrían explotar causando lesiones y daños.
4. No exponga el cargador de baterías a la lluvia ni a la nieve.
5. La utilización de un accesorio no recomendado o vendido por el fabricante del cargador de baterías puede resultar en el riesgo de incendios, en descargas eléctricas, o en lesiones.
6. Para reducir el riesgo de dañar el cable y el enchufe, para desconectar el cable del cargador de baterías, tire del enchufe.
7. Cerciórese de que el cable quede situado donde no pueda pisarse, donde nadie pueda tropezar con él, y donde no pueda recibir daños.
8. A menos que sea absolutamente necesario, no deberá utilizarse un cable prolongador. La utilización de un cable prolongador inadecuado podría resultar en el riesgo de incendios y descargas eléctricas.
   Cuando tenga que utilizar un cable prolongador, cerciórese de que:
   a. El enchufe del cable prolongador sea igual en tamaño y forma que el del cargador de baterías;
   b. El cable prolongador esté adecuadamente conectado y en buenas condiciones eléctricas; y
   c. Que el calibre del cable sea suficiente para el amperaje de CA del cargador de baterías, como se especifica en la Tabla 1.

Tabla 1 CALIBRE (AWG) MÍNIMO RECOMENDADO PARA CABLES PROLONGADORES PARA EL CARGADOR DE BATERÍAS

Amperaje nominal de entrada de CA* Calibre (AWG) del cable
Igual o pero Longitud del cable, Pies (metros) superior a inferior a 25 (7,5) 50 (15)		100 (30)	150 (45)
0	2	18	18	18	16
2	3	18	18	16	14
3	4	18	18	16	14

* Si la entrada nominal del cargador de baterías se indica en vatios en vez de amperios, el amperaje nominal correspondiente se determinará dividiendo el vataje por la tensión, por ejemplo: 1.250 votios

$$ \frac {1 , 2 5 0 \text { vatios }}{1 2 5 \text { voltios }} = 1 0 \text { amperios } $$

1. No utilice el cargador de baterías con un cable o un enchufe dañado. Si están dañados, reemplácelos inmediatamente.
2. No utilice el cargador de baterías si ha recibido un golpe, si ha caído, o si está dañado de alguna otra forma. Llívelo a un técnico cualificado.
3. No desarme el cargador de baterías. Cuando necesite reparación, llévelo a un técnico cualificado. El reensamblaje incorrecto podría resultar en el riesgo de incendios o descargas eléctricas.
4. Para reducir el riesgo de descargas eléctricas, desenchufe el cargador del tomacorriente antes de intentar realizar cualquier operación de mantenimiento o de limpiarlo. La extracción de la batería no reducirá este riesgo.
5. Este cargador de baterías puede utilizarse con herramientas alimentadas con batería metabo HPT como accesorio estándar. En este caso, antes de utilizarlo, lea los manuales de instrucciones de las herramientas alimentadas con batería metabo HPT.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA BATERÍA Y EL CARGADOR DE BATERÍAS

Usted deberá cargar la batería antes de utilizar la herramienta eléctrica. Antes de utilizar el cargador de baterías modelo UC18YRL y UC18YFL, cerciórese de leer todas las instrucciones y precauciones del mismo, de la batería, y de este manual.

RECUERDE: ¡UTILICE SOLAMENTE BATERÍAS metabo HPT DE LOS TIPOS DE LA SERIE EB7, SERIE EB9, SERIE EB12, SERIE EB14, SERIE EB18, SERIE BCL14, SERIE BCL18 Y EBM1830. LOS DEMÁS TIPOS DE BATERÍAS PODRÍAN EXPLOTAR Y CAUSAR LESIONES! Para evitar el riesgo de lesiones, siga las instrucciones ofrecidas a continuación:

ADVERTENCIA: La utilización inadecuada de la batería o del cargador de baterías puede conducir a lesiones serias. Para evitar estas lesiones:

1. NUNCA desarme la batería.

2. NUNCA incinere una batería, aunque esté dañada o completamente agotada.

3. NUNCA cortocircuite la batería.

4. NUNCA inserte ningún objeto en las ranuras de ventilación del cargador. Si lo hiciese podría recibir descargas eléctricas o dañar el cargador de baterías.
5. NUNCA cargue en exteriores. Mantenga la batería alejada de la luz solar directa, y utilícela solamente donde haya poca humedad y una buena ventilación.
6. NUNCA cargue cuando la temperatura sea inferior a 32°F (0°C) o superior a 104°F (40°C).
7. NUNCA conecte dos cargadores de baterías juntos.
8. NUNCA inserte objetos extraños en el orificio para la batería ni en el cargador de baterías.
9. NUNCA utilice un transformador elevador para cargar.
10. NUNCA utilice un motogenerador ni tensión de CC para cargar.
11. NUNCA guarde la batería ni el cargador de baterías en lugares en los que la temperatura pueda alcanzar o sobrepasar 104°F (40°C).
12. SIEMPRE utilice el cargador con un tomacorriente (120 voltios). La utilización de un cargador con cualquier otra tensión podría hacer que éste se recalentase y dañase.
13. SIEMPRE espere 15 minutos por lo menos entre las cargas para evitar que el cargador se recaliente.
14. SIEMPRE desconecte el cable de alimentación del tomacorriente cuando no vaya a utilizar el cargador.

ELIMINACIÓN DE LAS BATERÍAS AGOTADAS

ADVERTENCIA:

No tire las baterías agotadas. Las baterías pueden explotar si se incineran. El producto que ha adquirido contiene una batería. La batería es reciclable. Cuando se agote su duración útil, de acuerdo con las leyes estatales y locales, puede ser ilegal tirar esta batería a la basura, Solicite a las autoridades locales los detalles sobre las opciones de reciclado o de la forma de deshacerse apropiadamente de la batería.

¡GUARDE ESTAS INSTRUCCIONES

Y

PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS

Y

PROPIETARIOS DE ESTA HERRAMIENTA!

OPERACIÓN Y MANTENIMIENTO

NOTA:

La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener este cargador de baterías.

NUNCA haga funcionar ni efectúe el mantenimiento del cargador de baterías antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual.

Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los del propio cargador de baterías.

MODELO

UC18YRL / UC18YFL

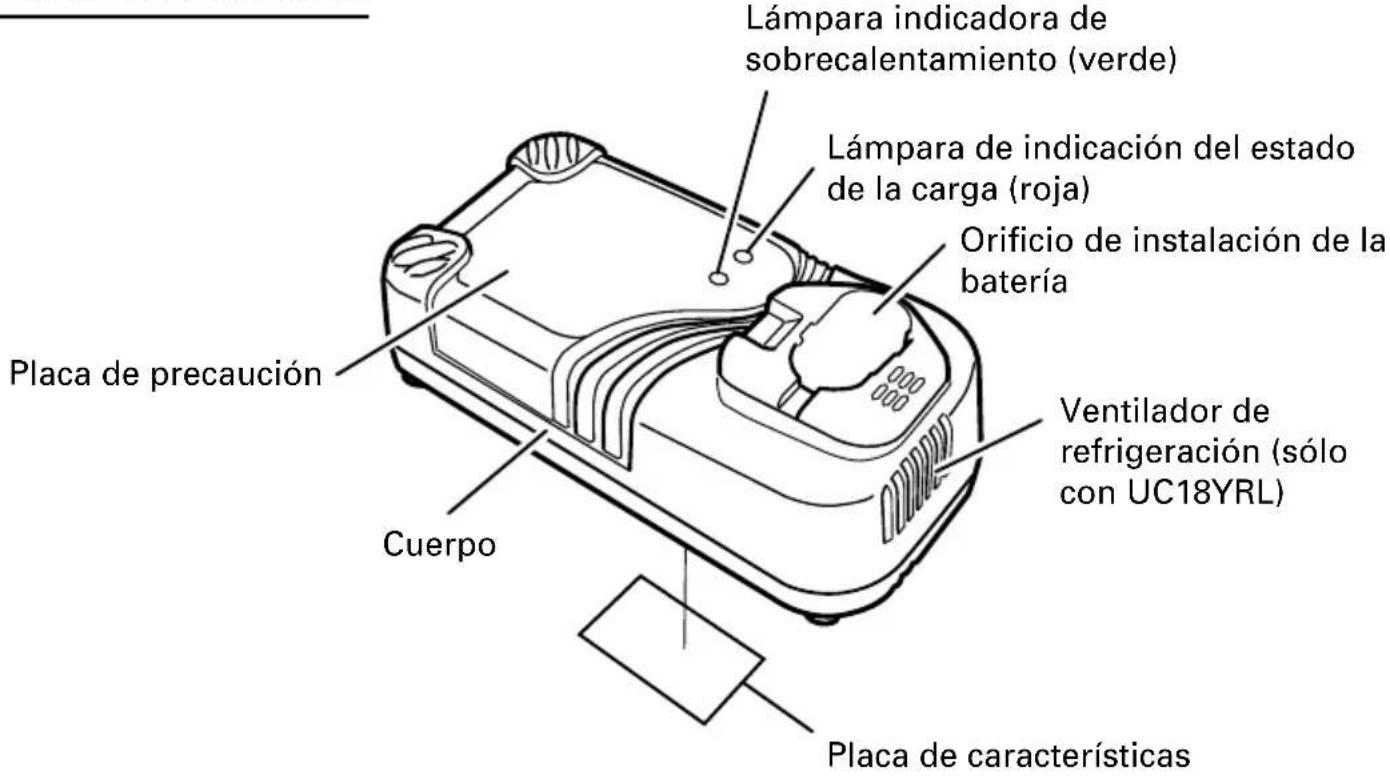

NOMENCLATURA

Fig. 1

ESPECIFICACIONES

Modelo UC18YRL / UC18YFL

Fuente de alimentación de entrada

Monofásica: 120 V CA, 60 Hz

Tiempo de carga Aprox. 20 minutes ...... EB712S, EB7S, EB714S, FEB7S, EB912S, EB9S, EB914S, EB914, FEB9S, EB1212S, EB12S, EB1214S, EB1214L, FEB12S, EB1412S, EB1414S, EB1414, EB1812S, EB1814SL, BC1415, BC1815

Cargador Tensión de carga ...... 7.2 – 18 V CC

Corriente de carga ...... 3.5 A CC

Peso 1.3 lbs (0.6 kg)

APLICACIONES

Carga de baterías de tipos de la serie EB7, EB9, EB12, EB14, EB18, BCL14, BCL18 y EBM1830 metabo HPT.

MÉTODO DE CARGA

NOTA:

Antes de enchufar el cargador en un tomacorriente, tenga en cuenta los puntos siguientes:

轅 La tensión de la fuente de alimentación está indicada en la placa de características.

輾 El cable no deberá estar dañado.

ADVERTENCIA: No cargue con una tensión superior a la indicada en la placa de características. Si cargase con una tensión superior a la indicada en la placa de características, el cargador se quemaría.

1. Inserte el enchufe del cargador de baterías en un tomacorriente.

Cuando haya insertado el enchufe del cargador de baterías en un tomacorriente, la lámpara piloto parpadeará lentamente en rojo. (A intervalos de 1 segundo)

⚠️ ADVERTENCIA: No utilice el cargador si su cable está dañado. Haga que se lo reparen inmediatamente.

1. Inserte la batería en el cargador de baterías.

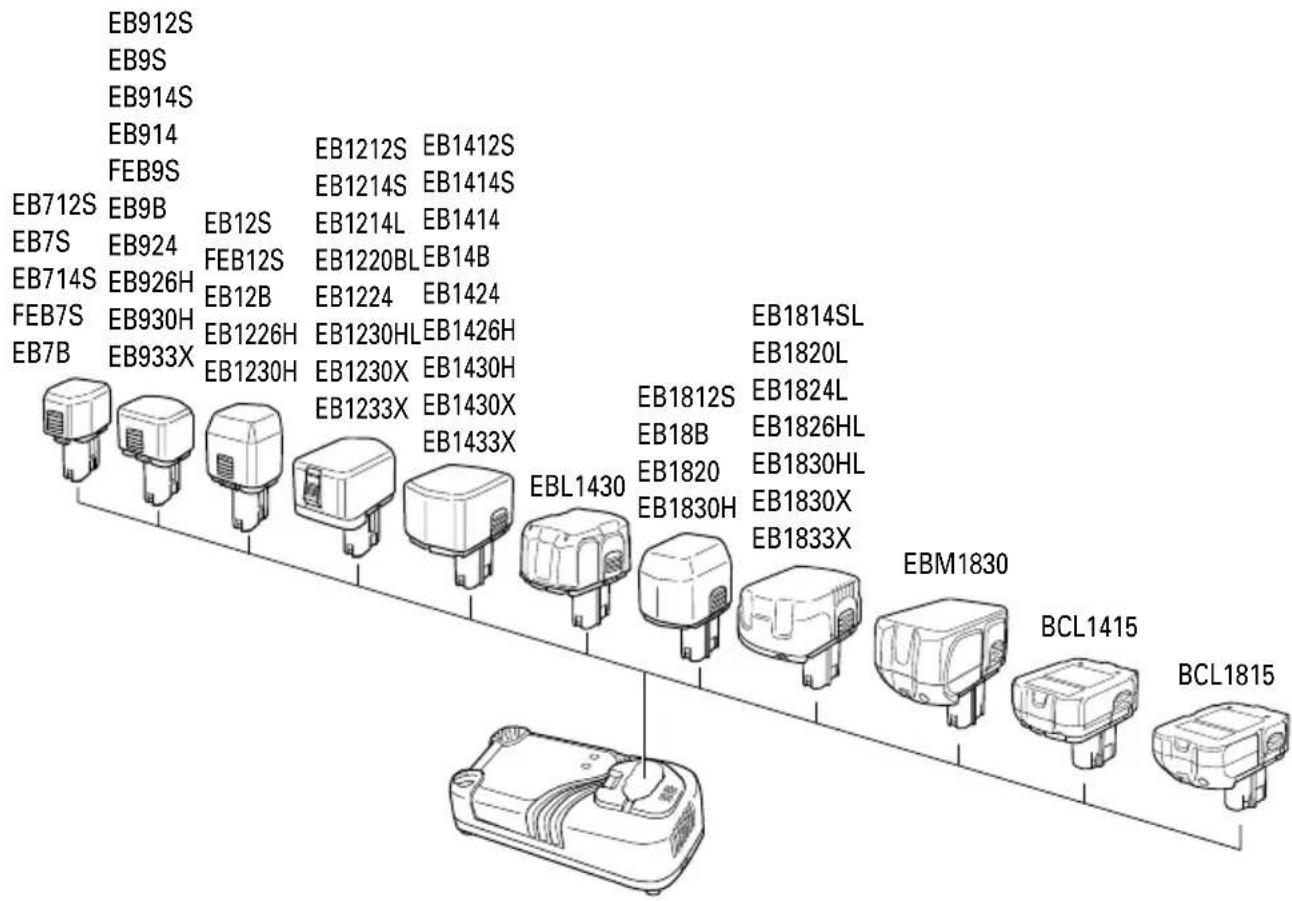

Inserte la batería en el cargador de baterías como se muestra en la Fig. 2. Cerciórese de que haya quedado en contacto con la base del cargador de baterías.

Fig. 2

1. Carga

○Cuando inserte la batería en el cargador de baterías, se iniciará la carga, y la lámpara piloto se encenderá en rojo, (Consulte la Tabla 2.)

NOTA: Si la lámpara piloto destello en rojo, desconecte el enchufe del tomacorriente y compruebe si la batería está correctamente insertada.

○Cuando la batería se haya cargado completamente, la lámpara parpadeará lentamente en rojo. (A intervalos de 1 segundo) (Consulte la Tabla 2.)

Tabla 2

Indicaciones de la lámpara piloto
Lámpara de indicación del estado de la carga (roja)	Antes de la carga	Parpadeo (ROJA)	Se encenderá durante 0,5 segundos. No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos)
	Durante la carga	Iluminación (ROJA)	Iluminación permanente
	Carga completa	Parpadeo (ROJA)	Se encenderá durante 0,5 segundos. No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos)
	Carga imposible	Destello (ROJA)	Se encenderá durante 0,1 segundos. No se encenderá durante 0,1 segundos. (Apagada durante 0,1 segundos)	Mal funcionamento de la batería o del cargador
Lámpara indicadora de sobrecalentamiento (verde)	Espera por recalentamiento	Iluminación (VERDE)	Iluminación permanente	Batería recalentada. No puede cargarse (la carga comenzará cuando la batería se enfríe).

NOTA: Cuando está en espera para que se enfríe la batería, el UC18YRL enfría la batería recalentada mediante un ventilador de refrigeración.

○Temperatura de la batería

La temperatura de la batería se muestra en la tabla siguiente, y si la batería se calentado, habrá que dejar que se enfríe durante cierto tiempo antes de recargarla.

Tabla 3

Batería	Temperatura a la que podrá recargarse la batería
EB712S, EB7S, EB714S, FEB7S, EB7B, EB912S, EB9S, EB914S, EB914, FEB9S, EB9B, EB924, EB1212S, EB12S, EB1214S, EB1214L, FEB12S, EB12B, EB1220BL, EB1224, EB1412S, EB1414S, EB1414, EB14B, EB1424, EB1812S, EB1814SL, EB18B EB1820, EB1820L, EB1824L	23°F—131°F (-5°C — 55°C)
EB926H, EB930H, EB933X, EB1226H, EB1230H, EB1230HL, EB1230X, EB1233X, EB1426H, EB1430H, EB1430X, EB1433X, EB1826HL, EB1830H, EB1830HL, EB1830X, EB1833X	23°F—122°F (-5°C — 50°C)
BCL1415, BCL1430, BCL1815, EBM1830 32°F—122°F (0°C — 50°C)

○Tiempo de carga

En la Tabla 4 se muestra el tiempo de recarga requerido de acuerdo con el tipo de batería.

NOTA: El tiempo de recarga puede variar de acuerdo con la temperatura ambiental.

4. Desconecte el cargador de baterías del tomacorriente.

PRECAUCIÓN:

No desconecte el cable del tomacorriente tirando delmismo.

Cerciórese de tirar del enchufe para desconectarlo del tomacorriente a fin de evitar dañar el cable.

5. Extraiga la batería del cargador de baterías.

Sujetando el cargador de baterías con una mano, extraiga la batería del mismo.

Descarga eléctrica en caso de baterías nuevas, etc.

Como la substancia química interna de las baterías nuevas o las que no se hayan utilizado durante mucho tiempo no está activada, la descarga eléctrica puede ser inferior cuando se utilicen por primera y segunda vez. Este fenómeno es temporal, y el tiempo normal requerido para la recarga se restablecerá recargando las baterías 2 – 3 veces.

Forma de hacer que las baterías duren más

○Recarque las baterías antes de que se hayan agotado completamente.

Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue su batería. Si continuase utilizando la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse.

○Evite realizar la recarga a altas temperaturas

Una batería se calentará inmediatamente después de haberla utilizado. Si recargase tal batería inmediatamente después de haberla utilizado, su substancia química interna se deterioraría, y la duración útil de la batería se acortaría. Deje la batería y recárguela después de que se haya enfriado durante cierto tiempo.

PRECAUCIÓN:

- Si utiliza continuamente el cargador de baterías, éste se calentará, lo que puede causar averías. Después de haber finalizado la carga, espere 15 minutos antes de realizar la carga siguiente.

- Si recarga una batería caliente o expuesta al sol, la lámpara piloto puede encenderse en verde.

La batería no se cargará. En tal caso, deje que la batería se enfríe antes de cargarla.

- Cuando la lámpara piloto destelle rápidamente en rojo (a intervalos de 0,2 segundos), compruebe y elimine los objetos extraños que haya en el orificio de instalación del cargador de baterías. Si no hay objetos extraños, es probable que la batería o que el cargador de baterías esté funcionando mal. Llévelos a un centro de reparaciones autorizado.

ANTES DE LA UTILIZACIÓN

Compruebe el área de trabajo para cerciorarse de que esté libre de escombros y bien ordenada.

Despeje el área de personal innecesario. Cerciórese de que la iluminación y la ventilación sean adecuadas.

MANTENIMIENTO E INSPECCIÓN

⚠️ PRECAUCIÓN: Extraiga la batería antes de realizar cualquier trabajo de inspección o de mantenimiento.

1. Comprobación de los tornillos

Los tornillos son peligrosos. Inspecciónelos regularmente y cerciórese de que estén bien apretados.

⚠️ PRECAUCIÓN: La utilización del cargador de baterías con tornillos flojos es extremadamente peligrosa.

2. Comprobación del polvo

El polvo podrá eliminarse con un paño suave y seco o ligeramente humedecido en agua jabonosa.

No utilice lejía, cloro, gasolina, ni diluidor de pintura, porque podrían dañar el plástico.

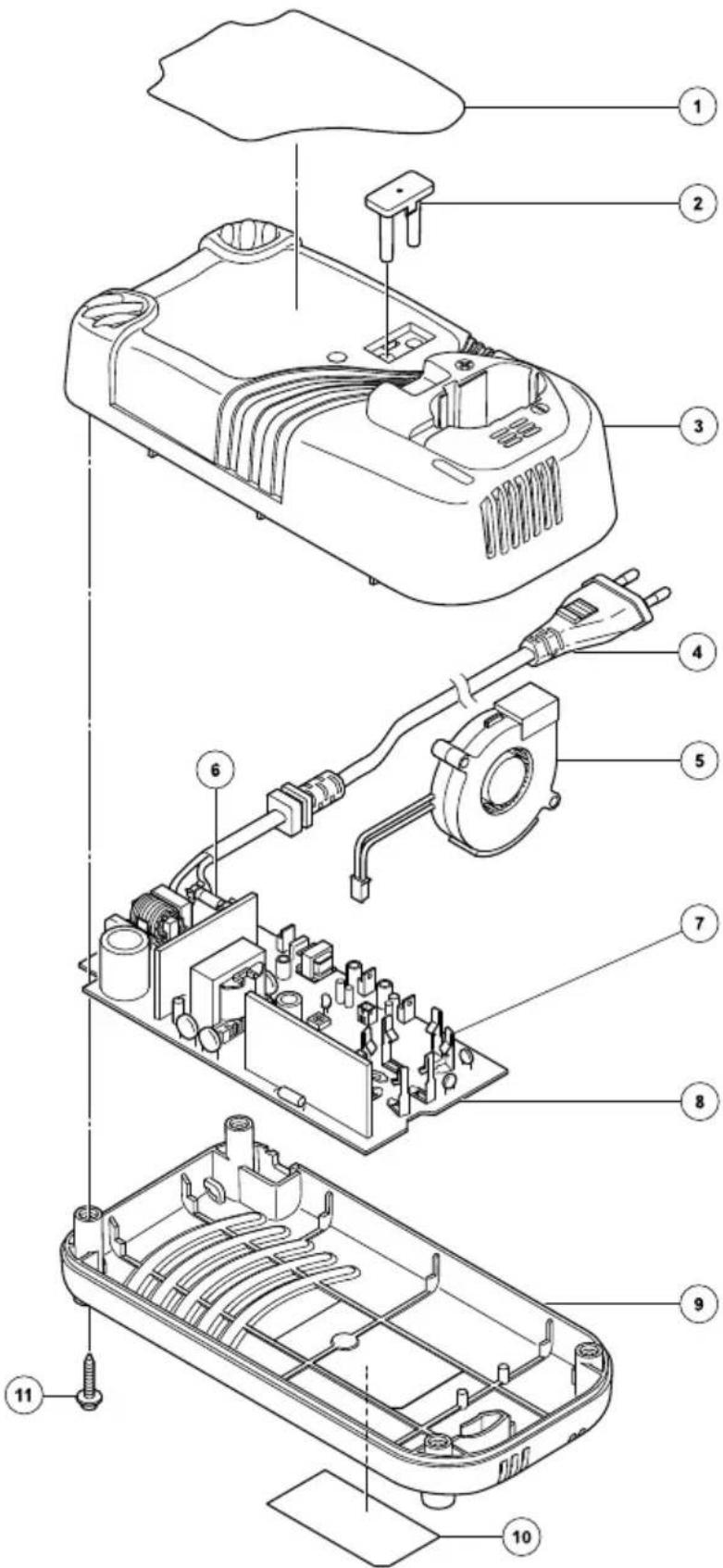

3. Lista de repuestos ⚠️ PRECAUCIÓN:

La reparación, modificación e inspección de las herramientas eléctricas metabo HPT deben ser realizadas por un Centro de Servicio Autorizado de metabo HPT.

Esta lista de repuestos será de utilidad si es presentada junto con la heramienta al Centro de Servicio Autorizado de metabo HPT para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

MODIFICACIONES:

metabo HPT Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos.

Por consiguiente, algunas partes (por ejemplo, números de códigos y/o diseño) pueden ser modificadas sin previo aviso.

ALMACENAMIENTO

Guarde la herramienta en un lugar con menos de 104°F (40°C) y fuera del alcance de niños.

SERVICIO Y REPARACIÓNES

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE EN UN CENTRO DE REPARACIONES AUTORIZADO POR metabo HPT.

NOTA:

Las especificaciones están sujetas a cambio sin ninguna obligación por parte de metabo HPT.

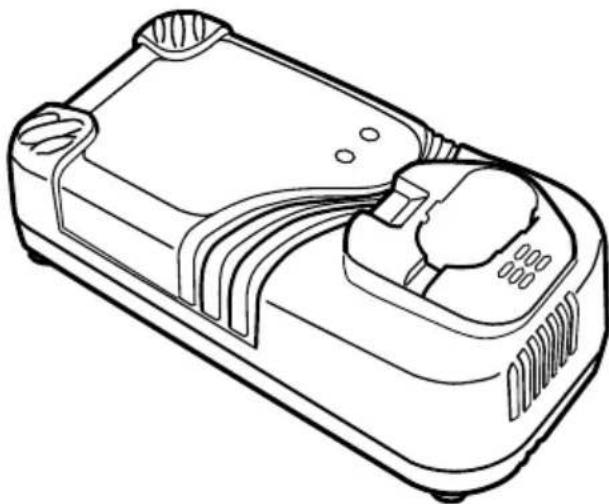

UC18YRL

Con respecto a la RECOLECCIÓN de baterías, póngase en contacto con Koki Holdings America Ltd. número 1-800-59-TOOLS (llamada gratis), o con metabo HPT UTHORIZED POWER TOOL SERVICE CENTER.

Issued by

Koki Holdings Co., Ltd.
