Tipo de producto	Adaptador de captura de imágenes fijas digitales
Modelo	MVC-FDR3 (NTSC) / MVC-FDR3E (PAL)
Medio de almacenamiento	Disquete 2HD de 3,5 pulgadas (formato MS-DOS, 1,44 MB)
Compresión de imagen	JPEG (también BITMAP opcional)
Tamaño de imagen	640 × 480 píxeles (VGA)
Pantalla LCD	TFT de 2,5 pulgadas, 84.000 puntos
Conectores de entrada/salida	S VIDEO (mini DIN de 4 pines), VIDEO (fono), CÁMARA
Requisitos de alimentación	8,4 V CC (adaptador de CA) o 7,2 V (batería)
Consumo de energía	4,9 W (con LCD), 3,4 W (sin LCD)
Batería	InfoLITHIUM NP-F550, NP-F750, NP-F950 (no incluidas)
Tiempo de carga (NP-F550)	Normal: 150 min, Completa: 210 min
Tiempo de grabación continua (NP-F550)	Aprox. 100 min (con LCD)
Dimensiones (An × Al × Pr)	Aprox. 130 × 50 × 165 mm (5 1/8 × 2 × 6 1/2 pulgadas)
Peso	Aprox. 650 g (1 lb 23 oz) sin disquete
Temperatura de funcionamiento	0 °C a 40 °C (32 °F a 104 °F)
Temperatura de almacenamiento	-20 °C a 60 °C (-4 °F a 140 °F)

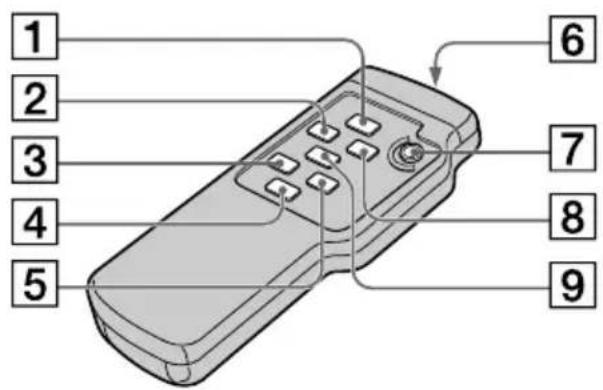

Accesorios suministrados	Mando a distancia, adaptador de CA, batería de litio, cable de alimentación de CA, cable de vídeo
Funciones principales	Grabar imágenes fijas de TV/vídeo/juego, reproducir en TV o LCD, presentación de diapositivas, vista de índice, protección de imágenes, eliminar, formatear disco
Modos de grabación	ESTÁNDAR (aprox. 20-30 imágenes), FINO (aprox. 10-15 imágenes), BITMAP (1 imagen)
Limpieza	LCD: use un kit de limpieza para LCD; carcasa: paño suave con agua; evite disolventes
Seguridad	Precaución con la batería de litio; no exponer a la lluvia/humedad; usar solo la batería especificada

Preguntas frecuentes - MVC-FDR3 SONY

¿Cómo grabo una imagen de mi televisor o reproductor de vídeo?

Conecte la fuente al conector S VIDEO IN o VIDEO IN. Presione STANDBY para entrar en modo de espera. Inicie la reproducción en la fuente, luego presione MEMORY para congelar la imagen, luego presione REC para guardarla en el disquete.

¿Cómo configuro la fecha y hora en el MVC-FDR3?

Presione el botón MENU, seleccione CLOCK SET, elija el orden de visualización (ej., A/M/D), luego ajuste los números con el botón de control. Confirme con ENTER.

¿Cómo veo las imágenes grabadas en el televisor?

Conecte la unidad al televisor usando el cable de vídeo suministrado (o cable S-Video para mejor calidad). Inserte el disquete, presione PLAY y use los botones ◀/▶ para navegar por las imágenes.

¿Cómo elimino una imagen?

En modo PLAY, presione MENU, seleccione DELETE. Para una sola imagen, elija OK para eliminar la imagen mostrada. Para varias imágenes, use el modo INDEX y seleccione SELECT o ALL.

¿Cómo formateo un disquete?

Abra el MENU en modo STANDBY o PLAY, seleccione FORMAT DISK, luego confirme con OK. El formateo borra todos los datos, incluidas las imágenes protegidas.

¿Qué tipo de batería usa la unidad y cómo la cargo?

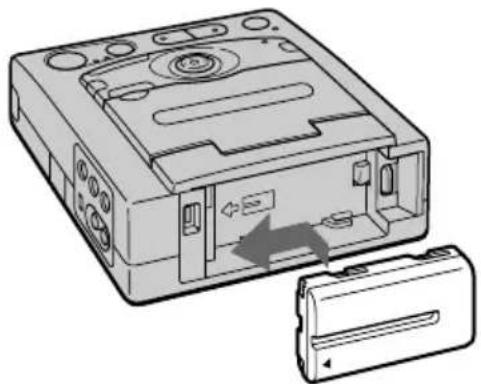

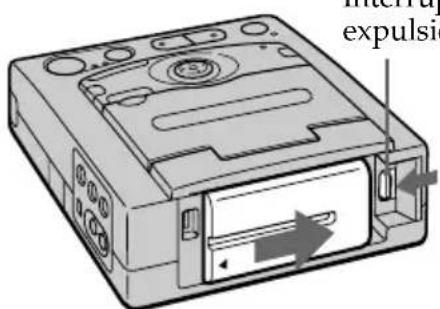

Usa baterías Sony InfoLITHIUM (NP-F550/750/950). Coloque la batería, conecte el adaptador de CA y la lámpara CHARGE se enciende. La carga normal termina cuando la lámpara se apaga; la carga completa toma una hora adicional.

¿Por qué la unidad dice 'DISC FULL' aunque el indicador de capacidad del disco no esté vacío?

La unidad puede almacenar un máximo de 55 imágenes por disco, independientemente del espacio restante. Elimine las imágenes no deseadas o reemplace el disco.

¿Cómo protejo una imagen contra eliminación accidental?

En modo PLAY, muestre la imagen, presione MENU, seleccione PROTECT y configúrelo en ON. En modo INDEX, puede proteger todas o las imágenes seleccionadas.

¿Qué debo hacer si la pantalla LCD está demasiado oscura?

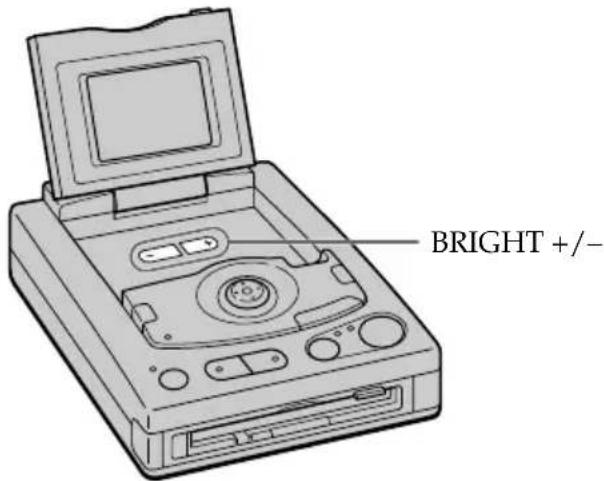

Presione los botones BRIGHT +/− en la unidad (solo MVC-FDR3) para ajustar el nivel de brillo del LCD.

¿Cómo reemplazo la batería de litio interna?

Abra el compartimento de la batería de litio, retire la batería vieja e inserte una nueva CR2025 o Duracell DL-2025 con el lado positivo hacia afuera. Asegúrese de que la fuente de alimentación esté conectada para conservar los ajustes de fecha/hora.

MANUAL DE USUARIO MVC-FDR3 SONY

Manual de instrucciones ____ ES

Para evitar riesgos de incendio o descargas, no exponga la unidad a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra la unidad y solicite asistencia técnica sólo a personal cualificado.

Para clientes en EE. UU. y Canadá

FORMA DE DESHACERSE DE LAS PILAS DE IONES DE LITIO PILA DE IONES DE LITIO

FORMA APROPIADA DE DESHACERSE DE LAS PILAS

Usted podrá devolver las pilas de iones de litio a un centro de reparaciones Sony o a una fábrica Sony.

Nota: En ciertas zonas puede estar prohibido tirar las pilas de iones de litio a la basura.

Para información sobre el centro de reparaciones Sony más cercano, llame a 1-800-222-SONY (EE.UU. solamente)

Para información sobre la fábrica Sony más cercana, llame a 416-499-SONY (Canadá solamente)

Precaución: No utilice pilas de iones de litio dañadas o con fugas de electrólito.

ATENCIÓN:

Los campos electromagnéticos en frecuencias específicas pueden influir en la imagen de esta unidad.

• IBM PC/AT es una marca comercial registrada de International Business Machines Corporation de EE.UU.
• MS-DOS y Windows son marcas comerciales registradas de Microsoft Corporation, registradas en EE.UU. y otros países.
  • Macintosh es una marca comercial de Apple Computer, Inc., registrada en EE.UU. y otros países.
• El resto de los nombres de los productos mencionados en este manual pueden ser marcas comerciales o marcas comerciales registradas de sus respectivas compañías.
  Además, "TM" y "☐" no se mencionan en cada caso en este manual.

Índice

Antes de utilizar el adaptador de captura de imágenes 4

Preparativos....7

1 Conéctelo al TV....7

2 Active la alimentación ..... 7

3 Inserte el disquete hasta que chasquee .... 8

Ajuste de la fecha y la hora.... 9

Grabación de imágenes.... 11

Conexión 11

Grabación 12

Visualización de imágenes 16

Reproducción simultánea de seis imágenes (pantalla INDEX) ...... 17

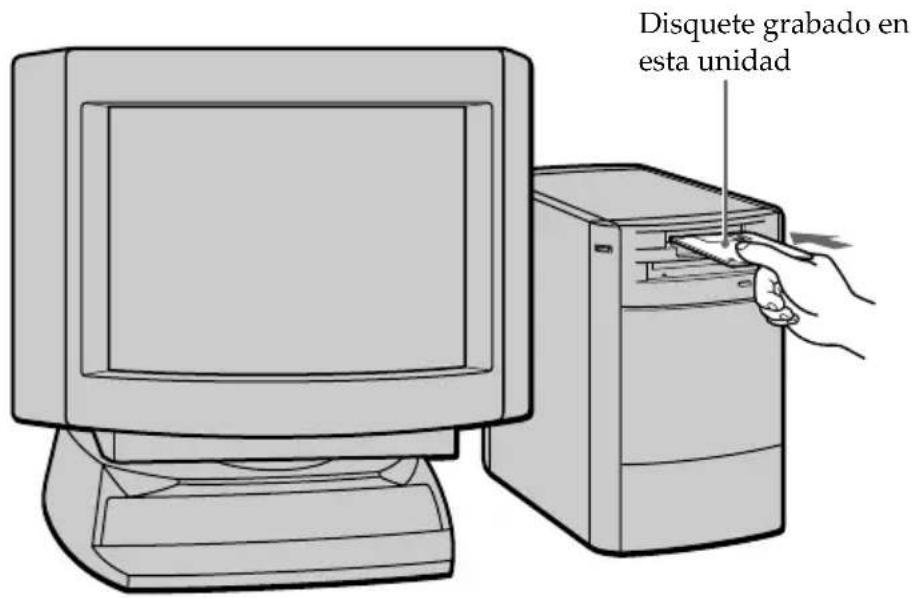

Visualización de imágenes mediante un ordenador personal .... 18

Cambio de los ajustes de modo ...... 20

Uso del paquete de batería 23

Cambio de la pila de litio.... 26

Precauciones 28

Solución de problemas.... 29

Indicación de autodiagnóstico 30

Especificaciones 31

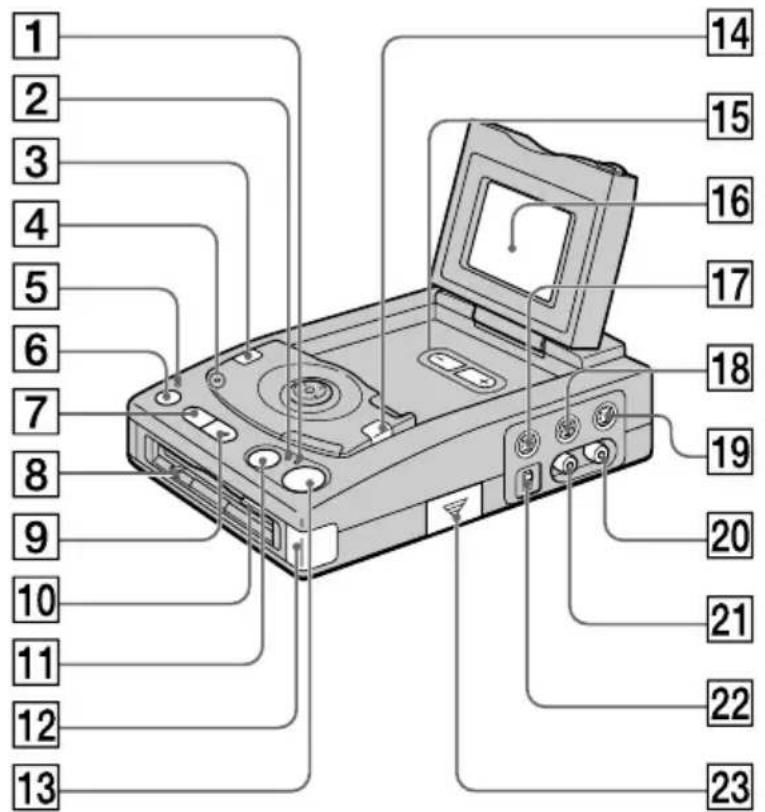

Identificación de los componentes ..... 32

Antes de utilizar el adaptador de captura de imágenes

Este adaptador de captura de imágenes fijas digital emplea un disquete para almacenar las imágenes.

Utilice el siguiente tipo de disquete.

• Tamaño: 3,5 pulgadas
• Tipo: 2HD
• Capacidad: 1,44 MB
• Formato: MS-DOS (512 bytes · 18 sectores)

Si utiliza un disquete 2HD de 3,5 pulgadas que no sea el descrito anteriormente, formatéelo mediante esta unidad o un ordenador personal.

Asegúrese de leer lo que aparece a continuación antes de utilizar el adaptador de captura de imágenes

Formato de grabación de imágenes de este adaptador de captura

Los datos de imagen grabados con este adaptador se comprimen y se graban en formato JPEG. La extensión del archivo es “.JPG”. Para más información, consulte la página 19.

Precaución sobre el copyright

Los programas de televisión, películas, cintas de vídeo, disquetes y demás materiales pueden estar protegidos por copyright. La grabación no autorizada de tales materiales puede ir en contra de lo establecido por las leyes de copyright.

Notas sobre el manual de instrucciones

• Las instrucciones de este manual son para los cuatro modelos enumerados más adelante. Antes de comenzar la lectura de este manual de instrucciones y de emplear esta unidad, compruebe el modelo en la base del adaptador de captura de imágenes.
• El MVC-FDR3/FDR3E es el modelo utilizado en las ilustraciones. En caso contrario, el modelo se indica en dichas ilustraciones. Las diferencias de funcionamiento se indican claramente en el texto, por ejemplo, “sólo MVC-FDR3/FDR3E”.
  En este manual, los botones y ajustes del adaptador se muestran en letras mayúsculas.
  Por ejemplo: Pulse REC.

Tipos de diferencias
Modelo MVC-FDR1 MVC-FDR1E MVC-FDR3 MVC-FDR3E

Pantalla LCD No No Sí Sí

Sistema de color de TV NTSC PAL NTSC PAL

Fuentes de alimentación

Es posible utilizar el adaptador de captura de imágenes fijas digital en cualquier país o zona con el adaptador de alimentación de CA suministrado dentro del margen de 100 V a 240 V CA, 50/60 Hz.

Si es necesario, utilice un adaptador de enchufe de CA [a] disponible en el mercado, en función del diseño de la toma mural [b].

Nota sobre los sistemas de color de TV

Los sistemas de color de TV varían en función del país.

El adaptador de captura de imágenes MVC-FDR1/FDR3 es de sistema NTSC.

El adaptador de captura de imágenes MVC-FDR1E/FDR3E es de sistema PAL.

Para grabar programas de TV, etc., o para ver la imagen en un TV, utilice un TV del sistema de color adecuado.

Consulte la siguiente lista.

Sistema NTSC

Islas Bahamas, Bolivia, Canadá, América Central, Chile, Colombia, Ecuador, Jamaica, Japón, Corea, México, Perú, Surinam, Taiwan, Filipinas, EE.UU., Venezuela, etc.

Sistema PAL

Australia, Austria, Bélgica, China, República Checa, Dinamarca, Finlandia, Alemania, Gran Bretaña, Holanda, Hong Kong, Italia, Kuwait, Malasia, Nueva Zelanda, Noruega, Portugal, Singapur, República Eslovaca, España, Suecia, Suiza, Tailandia, etc.

Sistema PAL-M

Brasil

Sistema PAL-N

Argentina, Paraguay, Uruguay

Sistema SECAM\*

Bulgaria, Francia, Guayana, Hungría, Irán, Iraq, Mónaco, Polonia, Rusia, Ucrania, etc.

* Si el sistema de color del TV es SECAM, ajuste el interruptor de selección de imagen de monitor en la posición SOURCE como se describe en la página 15.

Precauciones

No agite ni golpee el adaptador de captura de imágenes

Si lo hace, pueden producirse fallos de funcionamiento, imposibilidad de grabar imágenes o de utilizar disquetes, o desperfectos, daños o pérdidas de los datos de memoria e imagen.

No moje el adaptador de captura de imágenes

Si se condensa humedad, consulte la sección "Precauciones" de la página 28 y siga las instrucciones sobre cómo eliminar la condensación antes del uso.

Recomendaciones sobre copias de seguridad

Para evitar el riesgo potencial de pérdida de datos, haga siempre una copia de seguridad (back up) de los datos en un disquete.

Preparativos

1 Conéctelo al TV.

Para ver la imagen grabada en un disquete y/o la indicación en pantalla, conecte el TV como se muestra a continuación. Es posible ver imágenes de mayor calidad mediante la conexión de un cable de vídeo S.

Sólo para MVC-FDR3/FDR3E

Es posible ver la imagen en la pantalla LCD en lugar de conectar la unidad al TV.

ES

2 Active la alimentación.

Previamente:

Para MVC-FDR1/FDR1E Encienda el TV y ajuste el selector TV/VCR del TV en VCR.

Para MVC-FDR3/FDR3E Pulse el botón de desbloqueo del panel LCD y abra dicho panel.

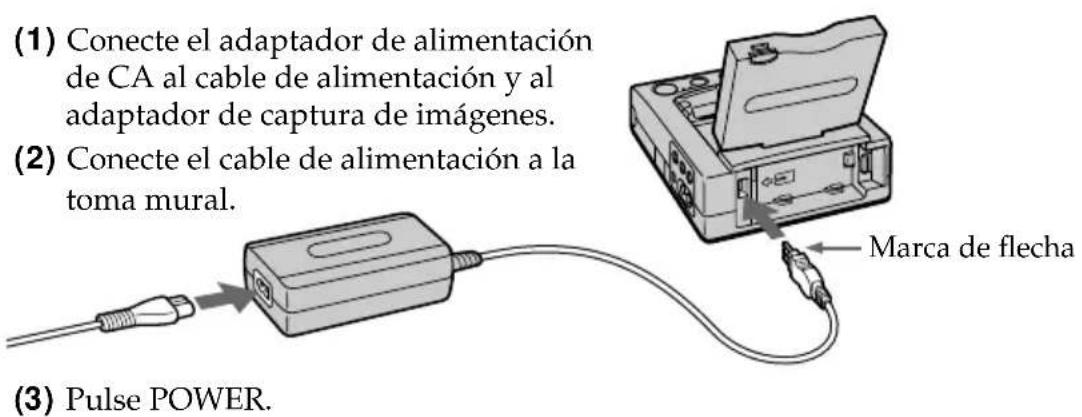

(1) Conecte el adaptador de alimentación de CA al cable de alimentación y al adaptador de captura de imágenes.

(2) Conecte el cable de alimentación a la toma mural.

(3) Pulse POWER.

3 Inserte el disquete hasta que chasquee.

Antes de insertarlo, compruebe que la lengüeta de protección contra escritura esté ajustada en la posición de grabación.

Para ver la imagen, consulte la página 16.

Deslice la lengüeta para cerrar la abertura.

Para expulsar el disquete

Pulse el botón de expulsión de disquetes.

Uso del botón de control

Es posible seleccionar elementos del menú que aparezcan en la pantalla LCD pulsando el lado superior, inferior, izquierdo o derecho del botón de control. Al seleccionar un elemento, el color de éste cambia de azul a amarillo. Para introducir la selección, pulse el centro del botón de control.

Ajuste de la fecha y la hora

Para almacenar el archivo en el sistema del MS-DOS, es preciso ajustar la fecha y la hora. En caso contrario, el archivo se almacenará con fecha y hora incorrectas, y el menú CLOCK SET aparecerá cada vez que active la alimentación.

Cuando utilice el adaptador de captura de imágenes por primera vez

Puesto que el menú CLOCK SET aparece al activar la alimentación, omita los pasos (2) y (3) que aparecen a continuación.

(1) Pulse POWER para activar la alimentación.

Si el indicador “✝” aparece en la pantalla LCD, sustituya la pila de litio de acuerdo con los procedimientos de la página 26.

(2) Seleccione "MENU" con el botón de control y, a continuación, púlselo.

El menú aparece en la pantalla LCD.

Para cancelar la pantalla de menú, seleccione "⊃RETURN" con el botón de control y, a continuación, púlselo.

(3) Seleccione "CLOCK SET" con el botón de control y, a continuación, púlselo.

(4) Seleccione la indicación de fecha que desee con el botón de control y, a continuación, púlselo.

Y/M/D (año/mes/día)

M/D/Y (mes/día/año)

D/M/Y (día/mes/año)

Continúa en la página siguiente

Preparativos

(5) Seleccione la fecha y la hora con el botón de control y, a continuación, púlselo. El elemento que vaya a cambiarse se indica con ▲/▼.

Seleccione el número pulsando el lado superior o el inferior del botón de control y, a continuación, púlselo para introducir el número.

Una vez introducido el número, ▲/▼ se desplaza hasta el elemento siguiente.

Si selecciona "D/M/Y", ajuste la hora en el ciclo de 12 horas.

12:00 AM significa medianoche.

12:00 PM significa mediodía.

(6) Seleccione "ENTER" con el botón de control y, a continuación, púlselo para poner el reloj en funcionamiento.

Para cancelar el ajuste de fecha y hora

Seleccione "CANCEL" con el botón de control y, a continuación, púlselo.

Grabación de imágenes

Es posible grabar imágenes desde un TV, equipo de vídeo, videojuego, etc., en un disquete con la forma de una imagen fija.

Conexión

Conecte la fuente que desee grabar como se muestra a continuación. Después, active la alimentación e inserte el disquete (p. 7 - 8).

Es posible grabar imágenes de mayor calidad mediante la conexión de un cable de vídeo S.

Para MVC-FDR1/FDR1E:

Si desea comprobar la imagen durante la grabación, conecte el TV como se muestra en la página 7 además de la conexión que aparece a continuación.

Grabación

(1) Pulse STANDBY. El indicador STANDBY se ilumina.

(2) Inicie la reproducción de la fuente que desee grabar. La imagen del TV o del equipo de vídeo aparece en la pantalla LCD.

(3) Pulse MEMORY cuando desee grabar. La imagen capturada aparece como fija, mientras que la pantalla LCD muestra [MEMORY] y el indicador MEMORY se ilumina.

Indicador MEMORY

(4) Pulse REC. La imagen capturada se graba en el disquete. Durante la grabación, el indicador REC parpadea, aparece “RECORDING” y el indicador de capacidad restante de disquete aparece en la pantalla LCD.

Nota

Cuando el indicador REC parpadee, asegúrese de no agitar ni golpear la unidad. No pulse el botón de expulsión de disquetes, no desactive la alimentación ni desconecte la fuente de alimentación.

Si no desea grabar la imagen capturada en el paso 3

Vuelva a pulsar MEMORY. [MEMORY] desaparece y la imagen en reproducción aparece en la pantalla LCD.

Si la imagen capturada aparece borrosa en el paso 3

Pulse FIELD/FRAME varias veces hasta que aparezca [FIELD]. A continuación, pulse REC (paso 4).

Normalmente, grabe en el modo FRAME de forma que pueda grabar imágenes de buena calidad. Para seleccionar dicho modo, pulse FIELD/FRAME varias veces hasta que aparezca FRAME.

Número de imágenes que pueden grabarse en un disquete

El número de imágenes que pueden grabarse varía en función de la calidad de imagen y de la complejidad del sujeto.

Calidad de MVC-FDR1/FDR1E MVC-FDR3/FDR3E imagen

STANDARD: 30 - 40 imágenes aproximadamente 20 - 30 imágenes aproximadamente

FINE: 15 – 20 imágenes aproximadamente 10 – 15 imágenes aproximadamente

BITMAP: 1 imagen 1 imagen

Cambie el disquete cuando el indicador de capacidad restante de disquete esté vacío y parpadee.

La calidad de imagen está ajustada de fábrica en FINE y BITMAP en OFF. Es posible cambiar dicha calidad y BITMAP en el menú (página 20).

Nota

Si intenta grabar más de 55 imágenes, la pantalla LCD mostrará “DISC FULL” y no será posible grabar la imagen aunque el indicador de capacidad restante de disquete no esté vacío.

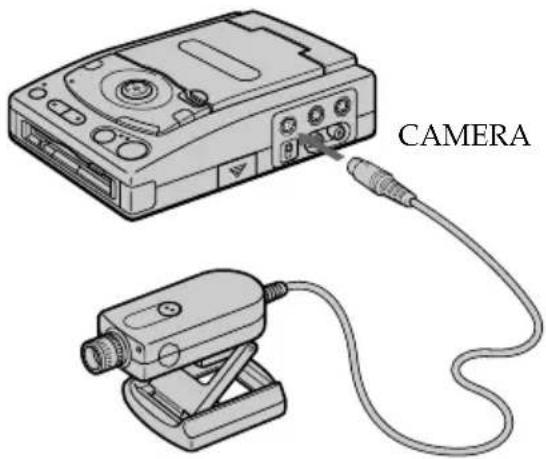

Si conecta la videocámara en color de Sony CCD-Z7/Z7E

La videocámara de diseño especial CCD-Z7/Z7E se encuentra disponible para utilizarse con la unidad.

Es posible filmar imágenes con la cámara y grabarlas en el disquete de la unidad.

Consulte el manual de instrucciones de la cámara para más información.

Si conecta dos o tres unidades fuente

La señal que recibe la toma CAMERA tendrá prioridad, seguida por la toma S VIDEO y, a continuación, la toma VIDEO.

Si conecta una cámara, sólo aparecerá la imagen de la misma.

Si las tomas S VIDEO y VIDEO están conectadas al equipo de vídeo, sólo aparecerá la imagen de la toma S VIDEO.

Ajuste del brillo de la pantalla LCD (sólo MVC-FDR3/FDR3E)

Pulse los botones BRIGHT +/-.

Indicadores durante la grabación

Los indicadores no se graban.

Para desactivar los indicadores

Pulse DISPLAY.

Si aparece ruido o franjas negras en la imagen

(1) Ajuste el interruptor de selección de imágenes de monitor en la posición SOURCE.

(2) Compruebe la conexión:

• Si conecta la fuente que desee grabar a la toma CAMERA o VIDEO IN, conecte el TV a la toma VIDEO OUT. No será posible ver la imagen si el TV está conectado a la toma S VIDEO OUT.
• Si conecta la fuente que desee grabar a la toma S VIDEO IN, conecte el TV a la toma S VIDEO OUT. No será posible ver la imagen si el TV está conectado a la toma VIDEO OUT.

Nota

No aparecerá ninguna indicación en pantalla aunque pulse el botón DISPLAY. No obstante, es posible visualizar el menú mediante la pulsación del botón de control en lugar de seleccionar MENU en la pantalla. El menú aparece con un fondo azul.

Visualización de imágenes

Es posible ver en la pantalla LCD (sólo MVC-FDR3/FDR3E) o en el TV las imágenes fijas grabadas con esta unidad o con una cámara de imágenes fijas digital. También es posible reproducir simultáneamente seis imágenes del disquete (pantalla INDEX).

Para visualizar en el TV, conéctelo como se muestra en la página 7.

Active la alimentación e inserte el disquete.

(1) Pulse PLAY.

El indicador PLAY se ilumina.

(2) Para mostrar la imagen anterior, seleccione “◀” con el botón de control y, a continuación, púlselo.

Para mostrar la imagen siguiente, seleccione “▶” con el botón de control y, a continuación, púlselo. Si los indicadores de la pantalla LCD no aparecen, pulse el lado izquierdo o derecho del botón de control, o pulse ▶ o ▶ en el mando a distancia, para mostrar la imagen anterior o la siguiente.

Nota

Cuando el indicador ACCESS parpadee, asegúrese de no agitar ni golpear la unidad. No desactive la alimentación ni desconecte la fuente de alimentación.

Indicadores durante la reproducción

Para desactivar los indicadores

Pulse DISPLAY.

Reproducción simultánea de seis imágenes (pantalla INDEX)

Seleccione "INDEX" con el botón de control y, a continuación, púlselo.

La marca ▶ aparece en la imagen que se muestra antes de cambiar al modo de pantalla INDEX.

• Para mostrar las 6 imágenes siguientes, seleccione “→” con el botón de control y, a continuación, púlselo.
• Para mostrar las 6 imágenes anteriores, seleccione “◀” con el botón de control y, a continuación, púlselo.
• Para recuperar la pantalla de reproducción normal (pantalla SINGLE), seleccione una imagen con el botón de control y, a continuación, púlselo.
• El número mostrado en el lado superior derecho de la imagen indica el orden de grabación del disquete. Difiere del número de archivo (p. 19).

Ajuste del brillo de la pantalla LCD (sólo MVC-FDR3/FDR3E)

Pulse los botones BRIGHT +/-

Visualización de imágenes mediante un ordenador personal

Los datos de imagen grabados con esta unidad se comprimen y se almacenan en formato JPEG. Si BITMAP se ajusta en ON en el menú al grabar la imagen, los datos también se almacenan en formato BITMAP.

Estos datos pueden visualizarse mediante un ordenador personal que disponga de la aplicación de visualización JPEG o BITMAP. Para obtener información detallada sobre el uso de datos de imagen con una aplicación, consulte el manual de instrucciones de ésta.

Ejemplo: ordenador personal con Windows 95 instalado

(1) Inicie Windows 95 e inserte el disquete en la unidad de disquetes del ordenador.
(2) Abra "Mi PC" y haga doble clic en "3.5 inch FD".
(3) Haga doble clic en el archivo de datos que desee.

Archivo de imagen

Nombre y extensión del archivo

Las imágenes grabadas en esta unidad reciben los nombres de archivo "MVC-xxxF" o "MVC-xxxS".

"xxx" significa un número comprendido entre 001 y 999.

"F" significa FINE y se asigna cuando la calidad de imagen está ajustada en FINE en el menú.

"S" significa STANDARD y se asigna cuando la calidad de imagen está ajustada en STANDARD en el menú.

La extensión es "BMP" o "JPG".

"BMP" se asigna al archivo BITMAP * grabado cuando BITMAP está ajustado en "ON" en el menú.

"JPG" se asigna a los datos de imagen comprimidos en formato JPEG.

Cuando la unidad graba imágenes con cualquiera de las extensiones anteriormente mencionadas, la extensión "411" de pantalla de índices se graba automáticamente de forma simultánea. Es posible mostrar solamente estos datos de pantalla de índices en esta unidad.

Ejemplo

MVC-001S.BMP Archivo de imagen (grabado como archivo BITMAP)

MVC-001S.JPG Archivo de imagen (comprimido y grabado en formato JPEG)

MVC-001S.411 Datos de pantalla de índice de MVC-001S

* Si la imagen se graba como archivo BITMAP, también se registra en formato JPEG.

Número del nombre de archivo

El número del nombre de archivo se reajusta en "001" cada vez que cambie el disquete. Si el disquete ya contiene archivos de imagen grabados, el número de archivo se inicia a partir del número siguiente al último número de archivo.

Si desea continuar numerando los archivos secuencialmente en un disquete nuevo, ajuste FILE NUMBER en SERIES en el menú.

Ejemplo de aplicaciones/OS recomendados

OS

• Windows 3.1
• Windows 95 o posterior

Aplicaciones

• Explorador de Internet de Microsoft, etc.

Nota

Para Macintosh, es posible utilizar el disquete grabado con esta unidad mediante el PC Exchange con un sistema OS Mac 7.5 o superior. Para ver las imágenes, también es necesaria una aplicación de visualización para Macintosh.

Cambio de los ajustes de modo

(1) Seleccione MENU con el botón de control y, a continuación, púlselo. Aparece el menú.

Modo STANDBY Modo PLAY

(2) Seleccione el elemento que desee con el botón de control y, a continuación, púlselo.

El elemento seleccionado cambia de azul a amarillo. Al pulsar el botón de control, sólo el elemento permanece en pantalla.

(3) Cambie el ajuste con el botón de control y, a continuación, púlselo.

Una vez finalizado el ajuste, la pantalla de menú desaparece.

Para cancelar el cambio de los ajustes de modo

Seleccione “RETURN” o “CANCEL” con el botón de control y, a continuación, púlselo. Vuelve a aparecer la pantalla de menú. Para desactivarla, seleccione “RETURN” con el botón de control y, a continuación, púlselo.

Ajuste del modo de cada elemento

La unidad está ajustada de fábrica en los valores marcados con * (asterisco).

Elementos para los modos STANDBY y PLAY

CLOCK SET

Seleccione este elemento para ajustar la fecha y la hora. Consulte la página 9.

COMMANDER

• Seleccione ON cuando utilice el mando a distancia suministrado.
• Seleccione OFF si la unidad funciona incorrectamente cuando utilice el mando a distancia de otro equipo. No es posible utilizar el mando a distancia suministrado cuando OFF esté seleccionado.

BEEP

• Seleccione ON para que la unidad emita pitidos al pulsar los botones.
• Seleccione OFF para desactivar los pitidos.

Elementos del modo STANDBY solamente

FILE NUMBER

• Seleccione SERIES para continuar numerando los archivos de imagen secuencialmente de un disquete a otro.
• Seleccione NORMAL para numerar los archivos de imagen a partir de 001 en cada disquete.

Notas sobre el ajuste de SERIES

• Los archivos de imagen se numeran hasta 999 independientemente de si se activa o se desactiva la alimentación.
• Si graba los archivos con números superiores a 900 y expulsa el disquete, el número de archivo se reajusta en 001. Dicho número comienza a partir de 001 en el disquete nuevo. Si el disquete ya contiene archivos de imagen grabados, el número de archivo comenzará a partir del número siguiente al último número de archivo.

BITMAP

• Seleccione ON para grabar la imagen como archivo BITMAP. La imagen no se comprime y, por tanto, la cantidad de datos será grande. La extensión de archivo es "BMP".
• Seleccione OFF para que la imagen no se grabe como archivo BITMAP.

Si ajusta BITMAP en ON

• Si la imagen se graba como archivo BITMAP, también se registra en formato JPEG con la extensión "JPG".
• No es posible reproducir el archivo BITMAP con esta unidad. Ésta muestra la imagen grabada en formato JPEG en lugar del archivo BITMAP.
• Es posible grabar sólo una imagen como archivo BITMAP con esta unidad.

QUALITY

• Seleccione STANDARD para grabar imágenes con calidad estándar.
• Seleccione FINE para grabar imágenes con alta calidad.
  Consulte la página 13 para obtener información sobre el número de imágenes que pueden grabarse en cada modo.

Elementos del modo PLAY solamente

SLIDE SHOW <20 S/10 S/5 S/NORMAL PLAY\*>

Es posible reproducir todas las imágenes del disquete en bucle continuo.

• Seleccione 20 S para reproducir imágenes con intervalos de 20 segundos.
• Seleccione 10 S para reproducir imágenes con intervalos de 10 segundos.
• Seleccione 5 S para reproducir imágenes con intervalos de 5 segundos.
• Seleccione NORMAL PLAY para cancelar la reproducción SLIDE SHOW.

Para iniciar la reproducción SLIDE SHOW, seleccione ▶ en la pantalla con el botón de control y púlselo. Para introducir una pausa durante la reproducción, seleccione ■ con el botón de control y púlselo.

En el mando a distancia, pulse ▶/■ para iniciar SLIDE SHOW y vuelva a pulsar ▶/■ para introducir una pausa durante la reproducción. Es posible iniciar la reproducción e introducir pausas durante ésta pulsando ▶/■ varias veces.

Para recuperar la reproducción normal, seleccione NORMAL PLAY.

Continúa en la página siguiente

FORMAT DISK

• Seleccione OK para formatear disquetes.
• Seleccione CANCEL para cancelar el formateo.

El formateo borra toda la información del disquete, incluidos los datos de imagen protegidos. Compruebe el contenido del disquete antes de formatearlo.

Compruebe que la pila esté completamente cargada cuando formatee disquetes. El proceso de formateo dura unos 2 minutos como máximo.

PROTECT

Para evitar borrados accidentales, es posible proteger las imágenes.

En el modo de pantalla SINGLE:

• Seleccione ON para proteger la imagen en pantalla.
• Seleccione OFF* para cancelar la protección de imágenes.

En el modo de pantalla INDEX:

• Seleccione ALL para proteger todas las imágenes.
• Seleccione SELECT para proteger o cancelar la protección de la imagen seleccionada. Para ello,

① Seleccione la imagen desplazando ▶ con el botón de control, y púlselo.

- aparece en el lado superior izquierdo de la imagen.

② Seleccione "ENTER" en la parte inferior izquierda de la pantalla con el botón de control, y púlselo.

Nota

No es posible eliminar imágenes protegidas. Para eliminar estas imágenes, canceled primero la protección.

DELETE

Es posible eliminar las imágenes que no desee. Una vez eliminadas, no es posible recuperarlas. Compruebe cuidadosamente las imágenes antes de eliminarlas.

En el modo de pantalla SINGLE:

• Seleccione OK para eliminar la imagen en pantalla.
• Seleccione CANCEL* para cancelar la eliminación de la imagen.

En el modo de pantalla INDEX:

- Seleccione ALL para eliminar todas las imágenes.

- Seleccione SELECT para eliminar la imagen seleccionada.

Para ello,

① Seleccione la imagen desplazando ▶ con el botón de control, y púlselo.
El número de la imagen seleccionada cambia de color.
Vuelva a pulsarlo para cancelar la eliminación. El número vuelve a mostrarse con normalidad.
② Seleccione "ENTER" en la parte inferior izquierda de la pantalla con el botón de control, y púlselo.

Nota

No es posible eliminar imágenes protegidas. Para eliminar estas imágenes, canceled primero la protección.

Uso del paquete de batería

Esta unidad funciona solamente con el paquete de batería "InfoLITHIUM".

"InfoLITHIUM" es una marca comercial de Sony Corporation.

Los paquetes de batería de Sony "InfoLITHIUM" NP-F550, NP-F750, NP-F950, etc., se encuentran disponibles en el mercado.

1 Fije el paquete de batería en la unidad.

Mientras presiona el paquete de batería contra la unidad, deslícelo hacia la izquierda.

Para extraer el paquete de batería, deslícelo hacia la derecha mientras pulsa el interruptor de expulsión de batería.

Interruptor de expulsión de batería

2 Cargue el paquete de batería.

Es posible cargar el paquete de batería mientras la unidad no se encuentra en funcionamiento. Si activa la alimentación, la carga se detendrá.

(1) Fije el paquete de batería.
(2) Conecte el adaptador de alimentación de CA al cable de alimentación y al adaptador de captura de imágenes.

(3) Conecte el cable de alimentación a la toma mural.

El indicador CHARGE se ilumina y comienza la carga. Una vez cargado el paquete, dicho indicador se apaga (carga normal). Si continúa la carga durante una hora más (carga completa), podrá utilizar el paquete durante un espacio de tiempo ligeramente superior.

Indicador CHARGE

Notas

• Si enciende la unidad, la carga se detendrá. No encienda la unidad mientras se carga el paquete de batería.
• No conecte o desconecte el adaptador de alimentación de CA mientras emplea la unidad con el paquete de batería. Si lo hace, se interrumpirá el suministro de alimentación que recibe la unidad y puede dañar el disquete.

Tiempo de carga

Paquete de batería NP-F550 NP-F750 NP-F950

Carga completa* 210 300 390

Carga normal** 150 240 330

Minutos aproximados para cargar un paquete de batería descargado.

* Para continuar la carga durante una hora más después de apagarse el indicador CHARGE.
** Para realizar la carga hasta que el indicador CHARGE se apague.

Nota sobre la indicación de tiempo de batería restante

El tiempo de batería restante * aparece en la pantalla LCD o en el TV. No obstante, la indicación puede no mostrarse correctamente en función de las condiciones de uso y las circunstancias.

* Durante la grabación, el tiempo de batería restante indica cuánto tiempo puede emplearse la alimentación para grabar.

Durante la reproducción, indica cuánto tiempo puede mostrarse la imagen en la pantalla LCD o en el TV.

Paquete de batería "InfoLITHIUM"

"InfoLITHIUM" es un paquete de batería de ion de litio que puede intercambiar datos con equipos compatibles sobre su consumo de energía.

Duración de la batería/Número de imágenes que pueden grabarse

MVC-FDR1/FDR1E

Grabación continua

Paquete de batería Duración de la batería Número de imágenes

NP-F550 135 (125) 750 (690)

NP-F750 240 (225) 1330 (1250)

NP-F950 360 (335) 2000 (1860)

Reproducción continua\*

Paquete de batería Duración de la batería Número de imágenes

NP-F550 150 (140) 900 (840)

NP-F750 280 (255) 1680 (1530)

NP-F950 410 (380) 2460 (2280)

MVC-FDR3/FDR3E

Duración de la batería y número de imágenes al utilizar la pantalla LCD.

Si no emplea la pantalla LCD, las cifras serán las mismas que las correspondientes a la unidad MVC-FDR1/FDR1E.

Grabación continua

Paquete de batería Duración de la batería Número de imágenes

NP-F550 100 (95) 560 (530)

NP-F750 180 (165) 1000 (920)

NP-F950 275 (250) 1530 (1390)

Reproducción continua\*

Paquete de batería Duración de la batería Número de imágenes

NP-F550 110 (105) 660 (630)

NP-F750 200 (185) 1200 (1110)

NP-F950 310 (280) 1860 (1680)

Duración aproximada de la batería en minutos y número de imágenes que pueden grabarse y reproducirse con una temperatura de 25°C (77°F). Los números entre paréntesis indican el espacio de tiempo cuando se utiliza un paquete con carga normal.

* Reproducción a intervalos de 10 segundos aproximadamente

• La duración de la batería y el número de imágenes disminuirán si utiliza la unidad en ambientes fríos o si repite la operación de activación y desactivación de la alimentación.
• La duración de la batería y el número de imágenes mencionados anteriormente son una referencia para grabar o reproducir imágenes en algunos disquetes.

Cambio de la pila de litio

Cuando la pila de litio dispone de poca energía o está agotada, el indicador “‡” parpadea en la pantalla. En este caso, sustituya la pila por otra Sony CR2025 o Duracell DL-2025 de litio. El empleo de otros tipos de pilas puede presentar el riesgo de incendios o explosiones.

Cuando instale la pila de litio, mantenga conectada la fuente de alimentación. En caso contrario, será preciso volver a ajustar la fecha y la hora que mantiene la pila de litio.

(1) Deslice la tapa del compartimiento de la pila de litio y ábralo.
(2) Mientras presiona la pila hacia arriba, sáquela del compartimiento.
(3) Instale la pila con el lado positivo (+) hacia fuera.
(4) Cierre la tapa.

(1)

• Mantenga la pila de litio fuera del alcance de los niños. En caso de ingestión, póngase inmediatamente en contacto con un médico.
• Limpie la pila con un paño seco para garantizar un contacto óptimo.
• No agarre la pila con pinzas metálicas, ya que puede producirse un cortocircuito.
• Tenga en cuenta que la pila de litio tiene un terminal positivo (+) y otro negativo (−). Asegúrese de instalarla de forma que sus terminales coincidan con los de la unidad.

AVISO

La pila puede explotar en caso de uso incorrecto. No la recargue, desmonte, ni la arroje al fuego.

PRECAUCIÓN

Si la pila se sustituye incorrectamente, existe el peligro de explosión. Sustitúyala sólo por el tipo de pila recomendado por el fabricante. Deseche las pilas usadas según las instrucciones del fabricante.

Limpieza

Limpieza de la pantalla LCD

Limpie la superficie de la pantalla con un kit de limpieza para pantallas LCD (no suministrado) con el fin de eliminar huellas dactilares, polvo, etc.

Limpieza de la superficie

Limpie la superficie con un paño suave ligeramente humedecido con agua. No utilice ningún tipo de disolvente como alcohol o bencina, ya que puede dañar el acabado.

Acerca de los disquetes

Para proteger los datos grabados en los disquetes, tenga en cuenta lo siguiente:

• Evite guardar los disquetes cerca de campos magnéticos o imanes, como los de altavoces y televisores, ya que en caso contrario pueden borrarse definitivamente los datos de dichos disquetes.
• Evite guardar los disquetes en lugares sujetos a la luz solar directa o fuentes de altas temperaturas, como dispositivos calefactores. Si lo hace, los disquetes pueden deformarse o resultar dañados, causando su inutilidad.
• Evite el contacto con la superficie del disquete al abrir la placa del obturador del mismo. Si dicha superficie se daña, es posible que los datos no puedan leerse.
• Evite derramar líquidos sobre los disquetes.
• Asegúrese de utilizar el estuche del disquete para garantizar la protección de datos importantes.
• Utilice solamente limpiadores de cabezales de disquetes de tipo 2HD para limpiar la unidad de disquetes.
• Aunque emplee disquetes 2HD de 3,5 pulgadas, es posible que los datos de imagen no se graben y/o aparezcan en función del entorno de uso. En este caso, utilice disquetes de otra marca.

Recomendaciones sobre la temperatura de funcionamiento

La temperatura de funcionamiento de esta unidad es de 0°C a 40°C (32°F a 104°F). No la utilice con temperaturas extremas, como las de una playa calurosa o una estación de esquí.

Condensación de humedad

Si traslada la unidad directamente de un lugar frío a otro cálido, o si la deja en una sala muy húmeda, es posible que se condense humedad en el interior o exterior de la misma. Si esto ocurre, la unidad no funcionará correctamente. En este caso, extraiga el disquete, apague la unidad y espere aproximadamente una hora hasta que la humedad se evapore.

Solución de problemas

Si algún problema no se soluciona una vez realizadas las siguientes comprobaciones, póngase en contacto con el proveedor Sony más próximo. Si “C:□□:□□” aparece en la pantalla LCD o en el TV, significa que se ha activado la función de autodiagnóstico. Consulte la página 30.

Problema	Causa y/o solución
La unidad no funciona.	• La alimentación no está activada. ➢ Actívela. (p. 7)• No ha instalado el disquete correctamente. ➢ Extráigalo y vuelva a instalarlo. (p. 8)
No es posible grabar imágenes.	• No ha pulsado el botón STANDBY. ➢ Púlselo para que se encienda el indicador STANDBY. (p. 12)• El disquete está lleno. ➢ Elimine las imágenes que no desee, e inicie la grabación. (p. 22) ➢ Cambie el disquete.• No ha insertado ningún disquete. ➢ Inserte uno.• Ha instalado un disquete que no puede utilizarse con la unidad. ➢ Utilice disquetes 2HD, de 1,44MB, formateados con MS-DOS. (p. 4)• La lengüeta del disquete está ajustada en la posición de protección contra escritura. ➢ Deslícela para cerrar la abertura. (p. 8)• El paquete está agotado. ➢ Utilice uno cargado. (p. 23)
La imagen presenta ruido.	• La unidad está situada cerca de un TV o de otro equipo que genera campos magnéticos intensos. ➢ Aléjela del TV, etc.
La imagen de la pantalla LCD es demasiado oscura (sólo MVC-FDR3/FDR3E).	• Ha ajustado la pantalla LCD con demasiada oscuridad. ➢ Ajuste el brillo de la pantalla LCD. (p. 14, 17)
La fecha y hora grabadas son incorrectas.	• No ha ajustado la fecha ni la hora. ➢ Ajuste dichos elementos. (p. 9)
La duración de la batería se reduce con demasiada rapidez.	• La temperatura ambiente es demasiado baja. • La carga del paquete de batería no es suficiente. ➢ Cárguelo por completo. (p. 24)• La vida útil del paquete de batería ha finalizado. ➢ Sustitúyalo por otro nuevo. (p. 23)
No es posible reproducir las imágenes.	• No ha pulsado el botón PLAY. ➢ Púlselo para que se encienda el indicador PLAY. (p. 16)• El paquete está descargado. ➢ Utilice un paquete cargado. (p. 23)
No es posible eliminar una imagen.	• La imagen está protegida. ➢ Cancele la protección de la imagen. (p. 22)
La alimentación se desactiva automáticamente.	• El paquete está descargado. ➢ Utilice un paquete cargado. (p. 23)

Indicación de autodiagnóstico

La unidad dispone de una indicación de autodiagnóstico. Esta función muestra el estado de la unidad con cinco dígitos (combinación de una letra y cifras) en la pantalla LCD o en el TV. Si esto ocurre, consulte la siguiente tabla de códigos. La indicación de cinco dígitos informa sobre el estado actual de la unidad. Los últimos dos dígitos (indicados mediante □□) variarán en función del estado de la unidad.

Indicación de autodiagnóstico

• C : □□:□□

El usuario puede solucionar el fallo de funcionamiento de la unidad.

• E : □□:□□

Póngase en contacto con el proveedor Sony o con el centro de servicio técnico local autorizado de Sony.

Primeros tres dígitos	Causa y/o acción correctiva
C:32:□□	El problema se encuentra en la unidad de disquetes.Desactive la alimentación y vuelva a activarla.
C:13:□□	Ha instalado un disquete no formateado.Formatéelo. (p. 22)Ha instalado un disquete que no puede utilizarse con la unidad.Cambie el disquete. (p. 4)
E:61:□□E:91:□□	Se ha producido un fallo de funcionamiento de la unidad que el usuario no puede solucionar.Póngase en contacto con el proveedor Sony o con el centro de servicio técnico local autorizado de Sony y proporcione los cinco dígitos (ejemplo: E:61:10).

Sistema

Compresión de datos

JPEG estándar

Número de imágenes almacenadas en

1 disquete

MVC-FDR1/FDR3:

STANDARD aproximadamente

30 - 40 imágenes

Conectores de entrada y salida

Entrada/salida S VIDEO

Mini DIN de 4 pines

Señal de luminancia: 1 Vp-p,

75 ohmios, desbalanceada,

sincronización negativa

Señal de crominancia: 0,286 Vp-p

(MVC-FDR1/FDR3),

0,3 Vp-p (MVC-FDR1E/FDR3E),

75 ohmios, desbalanceada

Entrada/salida VIDEO

Toma fonográfica, 1 Vp-p,

75 ohmios, desbalanceada,

sincronización negativa

Entrada CAMERA

Mini DIN de 8 pines, 75 ohmios,

desbalanceado, CC 5 V

Pantalla LCD (sólo MVC-FDR3/FDR3E)

Tamaño de la pantalla

2,5 pulgadas

Panel LCD

TFT

Número total de puntos

84000

Generales

Requisitos de alimentación

8,4 V (adaptador de alimentación de

CA)

7,2 V (paquete de batería)

Consumo de energía

MVC-FDR1/FDR1E: 3,4 W

MVC-FDR3/FDR3E:

Si se utiliza la pantalla LCD

4,9 W

Si no se utiliza la pantalla LCD, el

consumo de energía es igual que el

de la unidad MVC-FDR1/FDR1E.

Temperatura de funcionamiento

0^ a 40^ (32°F a 104°F)

Temperatura de almacenamiento

-20^ a +60^ (-4^ a +140^)

Dimensiones

Aprox. 540 g (disquete excluido)

MVC-FDR3/FDR3E:

Aprox. 650 g (disquete excluido)

Accesorios suministrados

Mando a distancia (1)

Adaptador de alimentación de CA

(1)

Pila de litio (1, instalada en la

unidad)

Cable de alimentación de CA (1)

Cable de vídeo (1)

Adaptador de alimentación de CA (suministrado)

Requisitos de alimentación

100 - 240 V CA, 50/60 Hz

Tensión de salida

DC OUT: 8,4 V, 1,5 A

Temperatura de funcionamiento

0^ a 40^ (32°F a 104°F)

Temperatura de almacenamiento

-20^ a +60^ (-4^ a +140^)

Dimensiones

Diseño y especificaciones sujetos a cambios sin previo aviso.

Identificación de los componentes

Consulte las páginas indicadas entre paréntesis para más información.

Adaptador de captura de imágenes fijas digital

1 Indicador REC (p. 12)
2 Indicador MEMORY (p. 12)
3 Botón DISPLAY (p. 14, 16)
4 Indicador CHARGE (p. 24)
5 Indicador POWER
6 Interruptor POWER (p. 7)
7 Botón e indicador PLAY (p. 16)
8 Indicador ACCESS (p. 16)
9 Botón e indicador STANDBY (p. 12)
10 Botón de expulsión de disquetes (p. 8)
11 Botón MEMORY (p. 12)
12 Sensor de control remoto
13 Botón REC (p. 12)
14 Botón FIELD/FRAME (p. 12)
15 Botones BRIGHT +/- (p. 14, 17, sólo MVC-FDR3/FDR3E)

16 Pantalla LCD (sólo MVC-FDR3/FDR3E)
17 Toma CAMERA (p. 13)
18 Toma de entrada S VIDEO (p. 7)
19 Toma de salida S VIDEO (p. 11)
20 Toma de salida VIDEO (p. 7)
21 Toma de entrada VIDEO (p. 11)
22 Interruptor de selección de imágenes de monitor (p. 15)
23 Compartimiento de la pila de litio (p. 26)
24 Botón de desbloqueo del panel LCD (p. 7, sólo MVC-FDR3/FDR3E)
24 Botón de control (p. 8)
26 Toma de entrada de CC
27 Interruptor de expulsión de la batería (p. 23)

Mando a distancia

1 Botón STANDBY (p. 12)
2 Botón FIELD/FRAME (p. 12)
3 Botón◀ (hacia atrás) (p. 16)
4 Botón DISPLAY (p. 14, 16)
5 Botón▶ (hacia delante) (p. 16)
6 Transmisor

Oriéntelo hacia el sensor de control remoto para controlar el adaptador de captura de imágenes después de encender éste.

7 Botón REC (p. 12)
8 Botón MEMORY (p. 12)
9 Botón PLAY/PAUSE (p. 16)

Para preparar el mando a distancia

Inserte dos pilas R6 (tamaño AA) (no suministradas) de forma que las polaridades + y – de las mismas coincidan con las del diagrama del interior del compartimiento de las pilas.

Nota sobre la duración de las pilas

La duración de las pilas del mando a distancia es de aproximadamente seis meses con un funcionamiento normal. Cuando las pilas disponen de poca energía o están agotadas, el mando a distancia no funciona.

Para evitar posibles daños por fuga de las pilas

Extraiga las pilas cuando no vaya a utilizar el mando a distancia durante mucho tiempo.

Mensajes de aviso

Aparecen varios mensajes en la pantalla LCD o en el TV. Compruébelos con la siguiente lista.

Mensaje	Significado
DRIVE ERROR	El problema lo presenta la unidad de disquetes.
NO DISK	No ha insertado ningún disquete.
DISK ERROR	El problema lo presenta el disquete.Ha instalado un disquete que no puede utilizarse con el adaptador de captura de imágenes.
DISK PROTECT	La lengüeta del disquete está ajustada en la posición de protección contra escritura.
DISK FULL	El disquete está lleno.
NO FILE	No hay ninguna imagen grabada en el disquete.
FILE ERROR	Se ha producido un problema durante la reproducción.
FILE PROTECT	La imagen está protegida.
NO SIGNAL	No se recibe ninguna señal de vídeo.
	El paquete de batería dispone de poca energía.
	La pila de litio dispone de poca energía.

Índice alfabético

A

Adaptador de alimentación de CA ..... 7, 23

Ajuste de la fecha y la hora 9

Ajuste del brillo

Pantalla LCD 14, 17

B

BITMAP 13, 19, 21

Botón de control....8

C

Calidad de imagen 13, 21

Carga 23

Carga completa 24

Carga normal.... 24

Condensación de humedad 28

Conexión

Grabación.... 11

Reproducción 7

D

Diapositivas 21

Disquete 8

E

Eliminación 22

F

Formateo de disquetes 22

G

Grabación 11

|

Indicación de autodiagnóstico 30

Indicador de tiempo de batería restante . 14, 16

Indicadores

Grabación.... 14

Reproducción 16

J

JPEG 4,19

L

Limpieza 28

M

Mando a distancia 33

Mensajes de aviso 34

Menú....20

P

Pantalla INDEX 17

Paquete de batería 23

Paquete de batería InfoLITHIUM ...... 23

Pila de litio 26

Pitidos....20

Protección 22

R

Reproducción 16

V

Visualización de las imágenes con un ordenador personal .... 18

Visualización de las imágenes en la pantalla LCD o en el TV 16
