Tipo de producto	Altavoz PA activo
Marca	Power Dynamics
Modelo	178.883 PDE-15A Mp3
Tamaño del woofer	15 pulgadas
Potencia de salida (RMS)	300 W
Potencia de salida (música)	600 W
Sensibilidad	126 dB
Rango de frecuencia	40 - 18.000 Hz
Entradas	1x Línea (RCA/Jack), 2x Micrófono (combo balanceado), USB, Tarjeta SD
Reproductor MP3	Sí, con reproducción de USB/tarjeta SD y control remoto
Ecualizador gráfico	Sí, 7 bandas (estimado)
Efectos de micrófono	Sí, con controles dedicados de volumen y efectos
Material del gabinete	ABS (copolímero)
Rejilla	Metal perforado de alta resistencia
Asa	Asa balanceada de diseño ergonómico
Montaje en poste	Receptáculo de 35 mm con tornillo de seguridad
Puntos de montaje	Para soportes de pared o techo
Alimentación	230 V CA, 50 Hz (con conexión a tierra)
Protección	Protección interna contra sobrecarga y cortocircuito
Dimensiones (An x Al x Pr)	700 x 450 x 345 mm
Peso	20 kg
Color	Negro
Uso recomendado	PA interior, eventos y DJ móvil

Preguntas frecuentes - 178.883 PDE-15A Mp3 Power Dynamics

¿Cómo conecto un micrófono al altavoz?

Utilice la entrada de micrófono balanceada (combo XLR/Jack de 6,3 mm). Ajuste los controles de volumen de micrófono y efecto de micrófono por separado.

¿Puedo usar este altavoz al aire libre?

El altavoz está diseñado solo para uso en interiores. Si se usa al aire libre, asegúrese de que esté protegido de la lluvia y la humedad para evitar daños.

¿Cómo reproduzco música desde una memoria USB o tarjeta SD?

Inserte su memoria USB o tarjeta SD en la ranura correspondiente. Use el interruptor USB/SD para seleccionar la fuente. Presione REPRODUCIR/PAUSA para iniciar la reproducción. Use ANTERIOR/SIGUIENTE para saltar pistas.

¿Cuál es el nivel máximo de presión sonora?

El SPL máximo es de 126 dB. La exposición prolongada a niveles superiores a 90 dB puede causar daños auditivos permanentes.

¿Puedo apilar varios altavoces juntos?

Sí, los altavoces se pueden apilar. Sin embargo, no coloque más de 60 kg de peso sobre el altavoz superior. Asegúrese de que la superficie sea estable.

¿No hay sonido del altavoz? ¿Qué debo revisar?

Primero, revise todas las conexiones de cable y asegúrese de que el altavoz esté encendido. Verifique que el volumen maestro esté subido. Vuelva a colocar todos los conectores e inspeccione los cables en busca de daños.

¿Cómo limpio y mantengo el altavoz?

Use un paño seco para limpiar el gabinete. No use líquidos ni solventes. Proteja el altavoz del polvo y la humedad cuando no esté en uso.

¿Cuáles son los requisitos de alimentación?

El altavoz requiere una toma de corriente con conexión a tierra de 230 V CA, 50 Hz. Desconecte la unidad durante tormentas eléctricas o si no se usa durante largos períodos.

¿Puedo montar el altavoz en una pared o techo?

Sí, el altavoz tiene puntos de fijación para soportes de pared o techo. Use solo herrajes de montaje aprobados y resistentes. Asegúrese de que no haya nadie debajo durante la instalación.

¿El altavoz tiene garantía?

La garantía no cubre daños por mal uso, modificaciones o reparaciones no autorizadas. Consulte los términos de garantía en el manual. Tronios no se hace responsable por lesiones personales debido a un uso inadecuado.

MANUAL DE USUARIO 178.883 PDE-15A Mp3 Power Dynamics

MANUAL DE INSTRUCCIONES

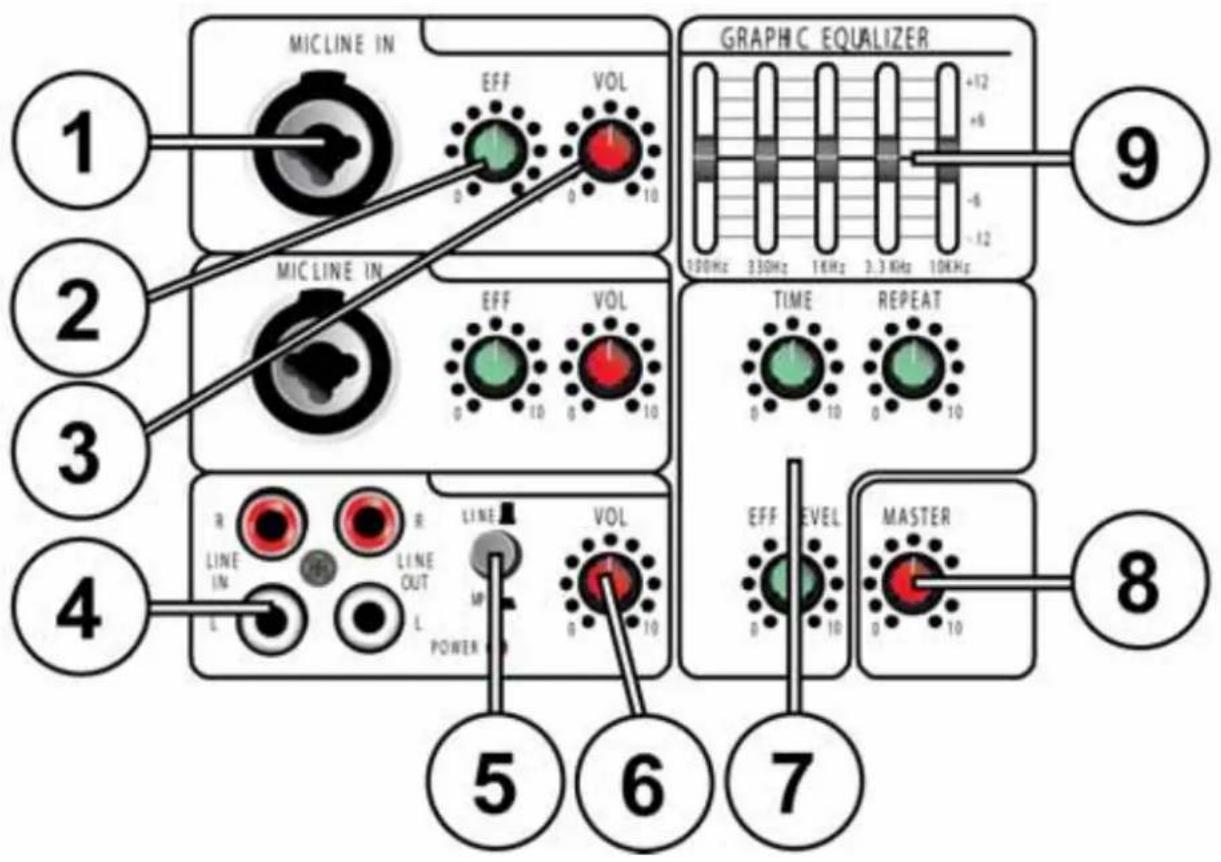

Backpanel

MICLINE IN EFF VOL GRAPHIC EQUALIZER 100Hz 330Hz 16Hz 3.3KHz 10kHz 9 2 MICLINE IN EFF VOL TIME REPEAT 3 R LINE OUT LINE L POWER 5 6 7 8 Master

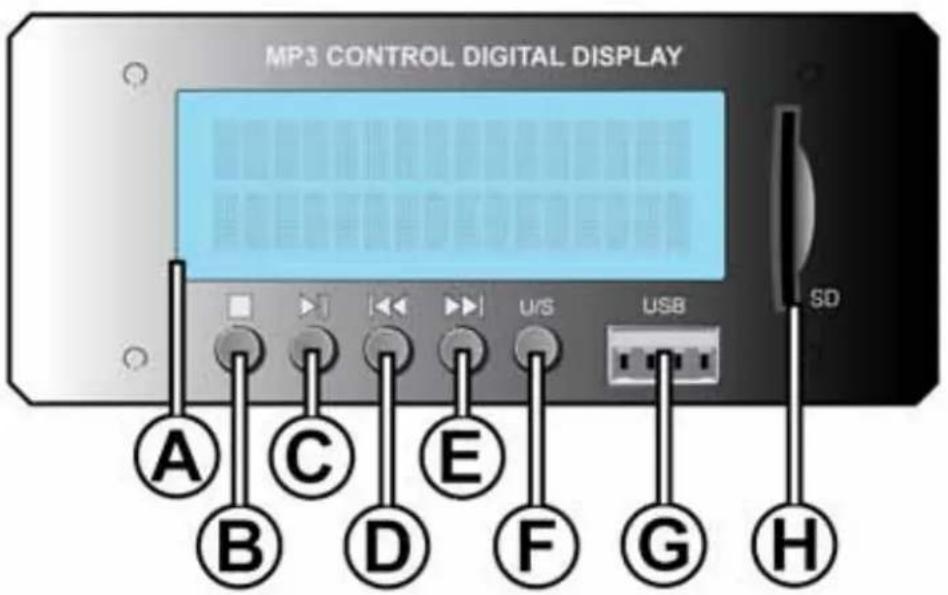

MP3 control

MP3 CONTROL DIGITAL DISPLAY A C E F G H SD

NL

ABS ACTIEVE PA LUIDSPREKERS

Felicidades por la compra de esta caja acústica activa Power Dynamics. Por favor lea atentamente este manual antes de usar el aparato.

PARA ASEGURAR UN USO SIN PROBLEMAS DURANTE MUCHOS AÑOS, POR FAVOR SIGA LAS SIGUIENTES ADVERTENCIAS

• Daño auditivo: Los altavoces son capaces de generar fácilmente altas presiones acústicas (SPL) suficientes para causar daños permanentes en los oídos de los artistas, el equipo de producción y personas del público. Debería tomarse la precaución de evitar la exposición prolongada a las SPL que superen los 90 dB.
• No sobrecargue la caja para evitar dañar los altavoces.
• No coloque ningún objeto inflamable (velas, etc.) encima o junto a la caja - PELIGRO DE INCENDIO
• Solo conéctela a una toma de corriente con toma de tierra a 230Vac/50Hz.
• Solo para uso interior. Si la caja se usa en exteriores, debe asegurarse de que no pueda entrarle humedad.
• Cuando no se use, desenchufe el aparato.
• Desenchufe el aparato antes de sustituir el fusible.
• Asegúrese de que la caja esta colocada en una superficie lugar estable y resistente.
• Las cajas se pueden apilar pero no se debe colocar más de 60kg encima.
• Las cajas pueden colgarse. Utilice solo material de montaje aprobado y resistente. Durante el montaje asegúrese de que no haya nadie debajo de la zona de montaje.
• Coloque los soportes siempre en una superficie plana, nivelada y estable de modo que los pies no presenten ningún tipo de peligro.

• Utilice solo soportes que estén diseñados para soportar el peso del altavoz. No intente colocar más de un altavoz en un soporte diseñado para un solo altavoz.

• Coloque los cables de modo que nadie pueda tropezar y tirar el altavoz.

• No coloque líquidos encima de la caja y protéjala de la humedad. La humedad puede acortar el tiempo de vida considerablemente.
• Solo utilice maneras de transporte adecuadas si desea mover la caja – ¡¡VIGILE SU ESPALDA!!
• Si el aparato se daña de modo que las partes internas se hacen visibles, no enchufe el aparato a la corriente. En este caso, por favor contacte con Tronios.
• Siempre desconecte el aparato durante una tormenta o cuando no se vaya a utilizar.
• Si el aparato no se utiliza durante mucho tiempo, puede generarse condensación dentro de la carcasa. Por favor coloque el aparato a temperatura ambiente antes de usarlo.
• Nunca intente reparar el aparato por usted mismo. No contiene ninguna parte que pueda reparar el usuario.
• Coloque el cable de alimentación de modo que nadie pueda caer encima o pisarlo.
• Use solo el cable de alimentación suministrado u cualquier otro cable recomendado por Power Dynamics.
• Ponga el aparato al volumen más bajo antes de encenderlo
• Mantenga el aparato fuera del alcance de los niños.

CAUTION: Risk of electric shock. Do not open LET OP: Niet openen. Gevaar voor electrische schok ATTENTION : Risque d'électrocution. Ne pas ouvrir ACHTUNG: Stromschlaggefahr. Nicht Öffnen ADVARSEL: Må ikke åbnes. Risiko for elektrisk chok

Do not expose to rain / moisture Niet in vochtige ruimtes gebruiken Tenir à l'abri de la pluie et de l'humidité Vor Regen und Feuchtigkeit schützen Må ikke anvendes i våde/fugtige omgivelser

CARACTERÍSTICAS

General

• Recinto profesional y resistente en ABS;
• El recinto y el baffle están moldeados con material de co-polímero resistente y duradero. Esta gama de altavoces pueden resistir potentes impactos.
• Una rejilla metálica y perforada protege el woofer;
• Asas con diseño ergonómico y recinto ligero para un transporte fácil y confortable;
• Puntos de sujeción para soportes de pared o de techo;
• Receptáculo para tripode de 35mm con tornillo de sujeción.

PANEL DE ENTRADA

1. Conector de entrada balanceada (combo o separado XLR o Jack 6.3mm)
2. Control de nivel para efectos de micro
3. Control de volumen para micrófono
4. Entrada de línea para fuente de audio como por ejemplo un mezclador, reproductor CD, etc.
5. Interruptor para entrada de línea o reproductor MP3
6. Control de volumen para entrada de línea
7. Controles de efectos de micro
8. Volumen general
9. Ecualizador gráfico

Control de MP3

A. DISPLAY
Muestra la información de MP3
B. STOP
Detener la reproducción
C. PLAY / PAUSE
Modo de reproducción o pausa
D. PREV /
Reproducir la pista anterior
E. NEXT /
Reproducir la pista siguiente
F. INTERRUPTOR PARA USB/SD CARD
Utilice este control para elegir entre USB o SD Card
G. CONEXIÓN USB
Conecte aquí su lápiz USB con ficheros de canciones
H. CONEXIÓN SD CARD
Conecte aquí su SD card con ficheros de canciones

SOLUCIÓN DE PROBLEMAS

Un buen método para determinar si un altavoz falla, es sustituirlo por otro que se sabe que funciona correctamente. Si el otro altavoz presenta los mismos fallos, utilice la información que se muestra a continuación para tratar de solventar el problema.

No hay salida

Posible causa Acción

Cables de altavoz Resetee todos los conectores Inspeccione el cable buscando posibles daños Compruebe si algún cable ha quedado suelto

Intermitente

Posible causa Acción

Conexiones pobres Cuando un altavoz presenta una salida intermitente, lo más probable que el problema sea debido a un cable o conector de salida. Compruebe todos los conectores

Ruido constante, zumbido y/o murmullo

Posible causa Acción

Fallo en algún aparato

Ciertos ruidos constantes, se generan en el amplificador, el mezclador, el electrónico procesador de señal, cualquier otra fuente de señal o el cableado de línea. Compruebe que la masa es la correcta. Compruebe las posibles fuentes de ruido o componentes electrónicos. Compruebe el revestimiento de los cables.

ESPECIFICACIONES

Item	PDE-12A	USB/SD/MP3 PDE-15
Output power	250W	300W
Output power (music)	500W	600W
Sensitivity	123dB	126dB
Frequency Range	50-18.000Hz	40-18.000Hz
Input(s)	1x Line + 2x Mic + USB + SD card	1x Line + 2x Mic + USB + SD card
Woofer (inch)	12”	15”
Dimensions	575 x 365 x 290 mm	700 x 450 x 345 mm
Weight	14kg	20kg
Ref. Nr.	178.880	178.883

USB/SD/MP3

No intente hacer ninguna reparación por su cuenta. Esto invalidaría la garantía. No haga ningún cambio en el aparato. Esta también invalidaría la garantía. La garantía no es aplicable en caso de accidentes o daños causados por el uso inapropiado o sin respetar las advertencias contenidas en este manual. Tronios no se hace responsable de los daños personales causados por no seguir las recomendaciones de seguridad y las advertencias. También es aplicable a cualquier daño producido de cualquier manera.
