Pergola 21919-17/49964-17 - Pérgola Gardenline - Manual de uso y guía de instrucciones gratis

Marca	Gardenline
Modelo	Pérgola 21919-17 / 49964-17
Tipo de producto	Pérgola independiente
Material	Acero recubierto en polvo
Dimensiones (aprox.)	3 x 3 x 2.2 m (L x An x Al)
Peso (aprox.)	45 kg
Material del toldo	Toldo de poliéster resistente a los rayos UV
Color del toldo	Beige / Antracita (opcional)
Color del marco	Negro / Plateado
Resistencia al viento	Hasta 80 km/h (con anclaje adecuado)
Carga máxima de nieve	10 kg/m²
Montaje requerido	Sí - se recomiendan 2 personas
Herramientas incluidas	Llave hexagonal, pernos, tornillos
Kit de anclaje	Incluido (estacas para tierra)
Cuidado del toldo	Lavar a mano con jabón suave, secar al aire
Mantenimiento del marco	Limpiar con paño húmedo, evitar abrasivos
Características de seguridad	Esquinas redondeadas, pies antideslizantes
Piezas de repuesto disponibles	Sí - contacte al soporte de Gardenline
Garantía	2 años (marco), 1 año (toldo)
Uso recomendado	Jardín, patio, traspatio
Ocupación máxima	4-6 personas

Preguntas frecuentes - Pergola 21919-17/49964-17 Gardenline

¿Cómo monto la pérgola?

El montaje debe ser realizado por dos adultos siguiendo el manual paso a paso. Comience por distribuir todas las piezas, luego fije los marcos laterales a las vigas transversales, asegure la estructura del techo y finalmente fije el toldo. Apriete todos los pernos pero no los apriete demasiado.

¿Necesito anclar la pérgola al suelo?

Sí, por seguridad y estabilidad, la pérgola debe anclarse utilizando las estacas para tierra incluidas o pernos de concreto. Esto evita que se vuelque en condiciones de viento.

¿Se puede quitar el toldo para limpiarlo?

Sí, el toldo es desmontable. Desenganchelo del marco, lávelo con jabón suave y agua, y déjelo secar al aire completamente antes de volver a colocarlo.

¿Es impermeable la pérgola?

El toldo es resistente al agua pero no completamente impermeable. Protegerá de lluvia ligera y rayos UV. La lluvia intensa puede causar alguna filtración de agua.

¿Cuál es la velocidad máxima del viento que puede soportar la pérgola?

Cuando está correctamente anclada, la pérgola puede soportar vientos de hasta 80 km/h. Durante tormentas, es recomendable retirar el toldo para reducir la carga del viento.

¿Puedo pintar el marco?

El marco está recubierto en polvo y no requiere pintura. Si desea volver a pintarlo, use una pintura en aerosol inhibidora de óxido diseñada para metal, pero esto puede anular la garantía.

¿Hay piezas de repuesto disponibles?

Sí, las piezas de repuesto como pernos, toldo o paneles laterales se pueden solicitar al servicio al cliente de Gardenline. Proporcione su número de modelo (21919-17/49964-17).

¿Cómo limpio el marco de acero?

Limpie el marco con un paño húmedo suave y detergente suave. Enjuague con agua limpia y seque. No use productos químicos agresivos ni estropajos abrasivos.

¿Cuál es la capacidad de peso del techo?

El techo puede soportar una carga de nieve de hasta 10 kg/m². No coloque objetos pesados sobre el toldo.

¿Puedo colocar cortinas o mosquiteras?

Sí, la pérgola está diseñada con ranuras o ganchos que permiten agregar cortinas o redes para mayor privacidad y protección contra insectos. Asegúrese de que no sean demasiado pesadas.

MANUAL DE USUARIO Pergola 21919-17/49964-17 Gardenline

Español.... Página 20

Contents

Getting Started 3

Parts List 4

Instrucciones de ensamblaje ...... 23

Garantía 33

USAUSA

Para comenzar

Contenido de la caja / Piezas

Para comenzar

Compare todas las piezas incluidas en la caja con la lista de piezas. Quite todos los materiales de protección y ponga las piezas sobre una superficie no abrasiva para evitar que se rayen. Si falta alguna pieza, NO intente ensamblar la unidad. Llame a nuestro centro de atención al cliente (de lunes a viernes de 9:00 a.m. a 5:00 p.m. EST) al 1-800-599-8898.

Precauciones

Lea todas las instrucciones antes de ensamblar la unidad. ¡No hacerlo puede resultar en un ensamblaje incorrecto, lo que puede ocasionar lesiones! Ensamble la unidad sobre una superficie blanda y no abrasiva, tal como una alfombra o cartón, para evitar dañarla. Pida ayuda para ensamblar las partes pesadas y voluminosas. Tras la alineación final, asegúrese de que todos los pernos y tuercas estén firmemente apretados y estén cubiertos con los embellecedores.

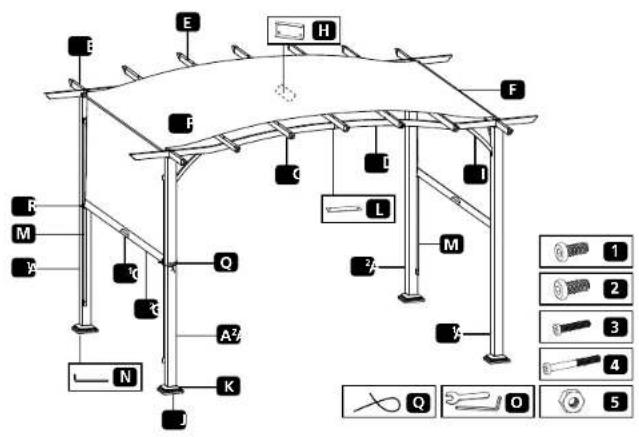

Contenido de la caja / Piezas

A¹ Poste
A² Poste
B Travesaño
C Travesaño
D Travesaño
E Soportes del toldo
F Barra guía del toldo
G¹ Barra de peso del toldo
G Barra de peso del toldo
H Conector
I Soporte
J Pata
K Cubierta
L Placa
M Barra deslizante
N Estacas
○ Llave inglesa/Llave hexagonal
P Toldo
Q Cuerda
1 Tornillos M6 * 10mm
2 Tornillos M6 * 15mm
3 Tornillos M6 * 35mm
4 Tornillos M6 * 65mm
5 Tuercas M6

USAUSA

Lista de piezas

Instrucciones de ensamblaje

Juntar a dos travesaños (B) uniendo sus extremos abiertos. Insertar cuatro tornillos M6x35 mm (3) a través del conector (H), de los travesaños (B), y del conector (H); apretar con la tuerca (5).

Colocar la barra guía del toldo (F) contra los travesaños ensamblados (B). Insertar dos tornillos M6x35 mm (3) a través de los travesaños (B) y en la barra guía del toldo (F); apretar para mantener las piezas unidas.

Repetir para el segundo conjunto de travesaños (B).

Instrucciones de ensamblaje

Instrucciones de ensamblaje

Insertar el travesaño (C) en el travesaño (D). Insertar dos tornillos M6x10 mm (1) a través del travesaño (D) y en el travesaño (C); apretar para mantener las piezas unidas.

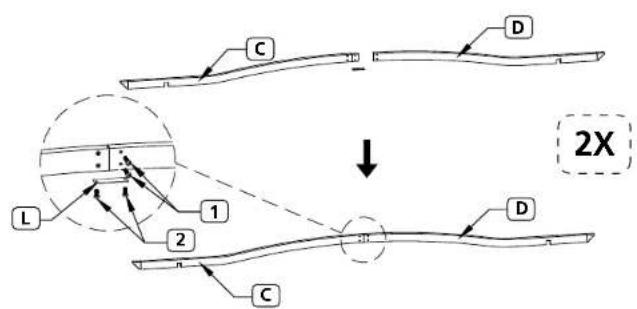

Insertar dos tornillos M6x15 mm (2) a través de la placa (L) y en la parte inferior del travesaño (C) y del travesaño (D); apretar para mantener las piezas unidas.

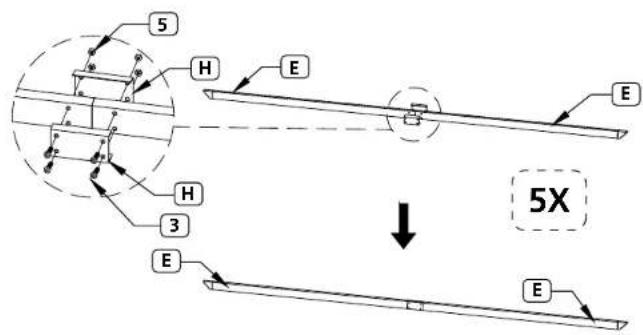

Juntar dos soportes del toldo (E) uniendo sus extremos abiertos. Insertar cuatro tornillos M6x35 mm (3) a través del conector (H), de los soportes del toldo (E), y del conector (H); apretar con la tuerca (5).

Repetir el procedimiento para los otros soportes del toldo (E).

Instrucciones de ensamblaje

Instrucciones de ensamblaje

K J 2 2 A¹ A² 2 de cada uno

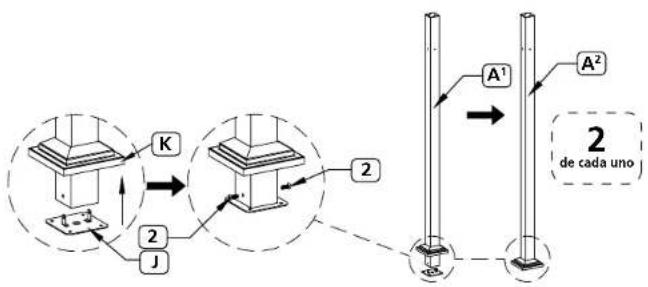

Deslizar la cubierta (K) en el poste (A ^1 y A ^2 ) desde la parte inferior. Insertar la pata (J) en la parte inferior del poste (A ^1 y A ^2 ) y atornillar con el tornillo M6x15 mm (2). Deslizar la cubierta (K) hacia abajo para cubrir la pata (J).

Repetir para los postes adicionales (A1 & A2).

4 2 1 B B 1 1 A¹ A² 2X

Colocar los travesaños ensamblados (B) en la parte superior de dos postes (A ^1 y A ^2 ) erguidos. Insertar dos tornillos M6x65 mm (4) a través de cada extremo de los travesaños ensamblados (B) y en la parte superior de los postes (A ^1 y A ^2 ). Las barras guías del toldo (F) conectadas a los travesaños (B) deben quedar hacia afuera.

Insertar un tornillo M6x15 mm (2) a través del soporte (J) y por debajo de los travesaños ensamblados (B). Insertar el segundo tornillo M6x15 mm (2) a través del extremo opuesto del soporte (J) y en ambos postes (A1 y A2).

Instrucciones de ensamblaje

Instrucciones de ensamblaje

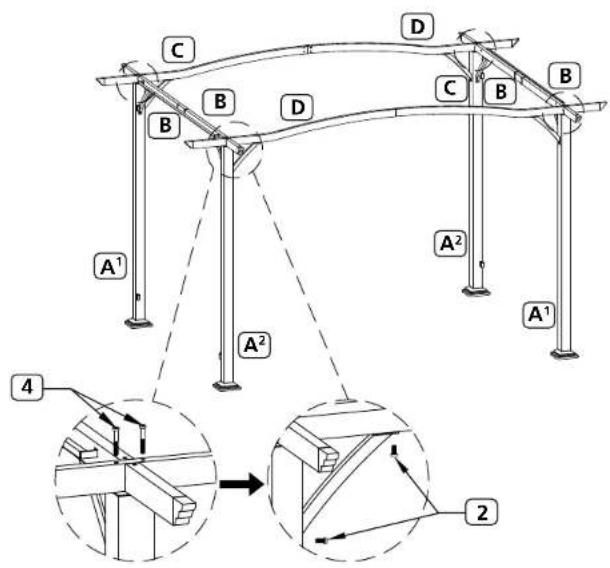

Insertar la muesca recortada de los travesaños ensamblados (C + D) en la muesca recortada de los travesaños (B). Con todos los conjuntos de vigas transversales conectadas, habrá erigido un marco rectangular. Insertar dos tornillos M6x65 mm (4) a través de cada extremo de los travesaños ensamblados (C + D) y en las partes superiores de todos los postes (A ^1 y A ^2 ).

Insertar M6x15 mm (2) a través del soporte (I) y por debajo de los travesaños ensamblados (C + D). Insertar el segundo M6x15 mm (2) a través del extremo opuesto del soporte (I) y en los postes (A ^1 y A ^2 ).

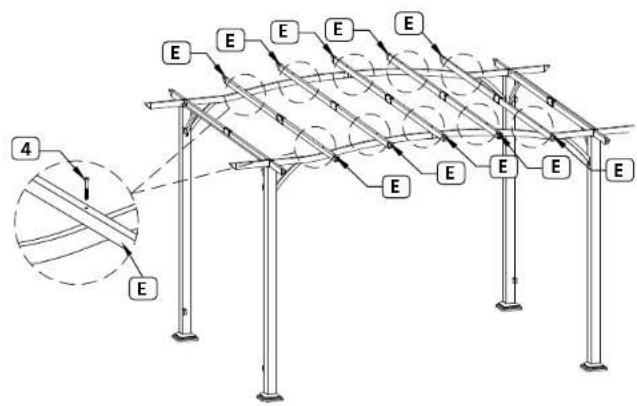

Colocar los cinco soportes ensamblados del toldo (E) en la parte superior del marco de modo que estén descansando contra los travesaños (C + D). Insertar dos tornillos M6x65 mm (4) a través de ambos extremos de los soportes ensamblados del toldo (E) y en los travesaños (C + D).

Instrucciones de ensamblaje

Instrucciones de ensamblaje

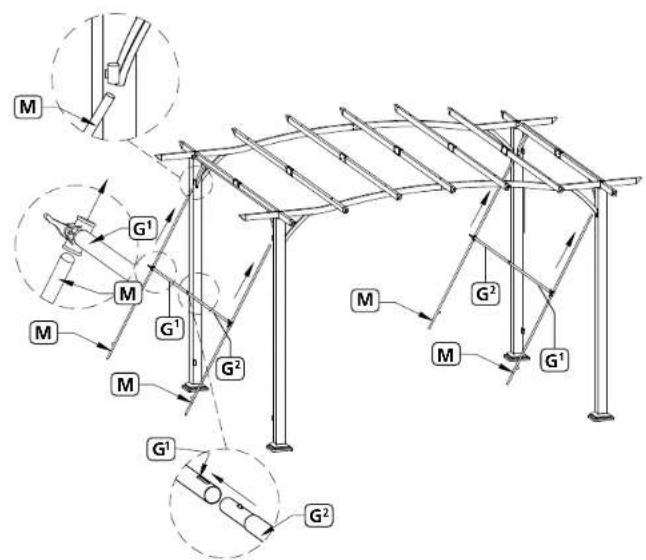

Insertar las barras deslizantes (M) a través de los orificios en los extremos de las barras de peso del toldo (G ^1 y G ^2 ). Los pines de presión de las barras deslizantes (M) deben estar en la parte inferior de la pieza cuando ésta se encuentra en posición vertical. Insertar los extremos superiores de las barras deslizantes (M) en las argollas superiores de los postes (A ^1 y A ^2 ).

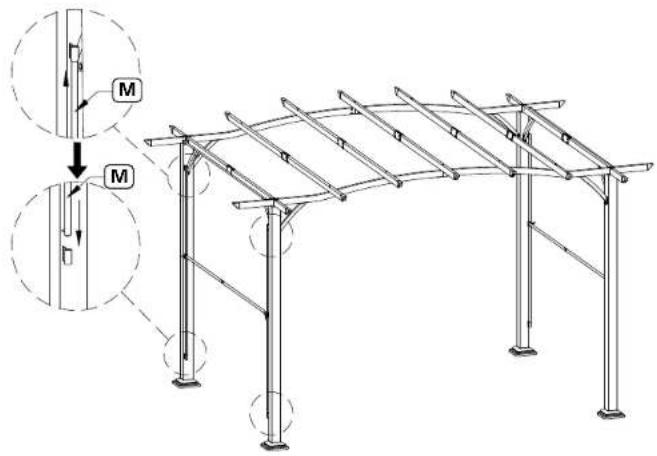

Levantar la barra deslizante (M) mientras está en las argollas superiores para que la pieza se ponga paralela con los postes (A ^1 y A ^2 ). Insertar el extremo inferior de la barra deslizante (M) en las argollas inferiores de los postes (A ^1 y A ^2 ). Presionar los pines para que esta pieza se conecte en los orificios en los lados de estas argollas.

Instrucciones de ensamblaje

Colocar el toldo (P) sobre los soportes del toldo (E). Tirar del toldo (P) entre la barra guía del toldo (F) y los travesaños ensamblados (B) en cada extremo de la armazón de la pérgola.

Envolver los extremos del toldo (P) alrededor de las barras de peso del toldo (G ^1 y G ^2 ) y cierre la cremallera del toldo alrededor de esta parte. La cremallera y las etiquetas del toldo deben quedar orientadas hacia adentro una vez que se complete este paso.

Para asegurar el toldo (P) en su lugar, empuje hacia abajo los cierres en los extremos de las barras de peso del toldo (G ^1 y G ^2 ). Levantar los cierres para desengancharlos para ajustar la altura del toldo.

Atar las cuerdas (Q) alrededor de cada poste (A ^1 y A ^2 ) para impedir que el toldo (P) se balancee cuando hay viento.

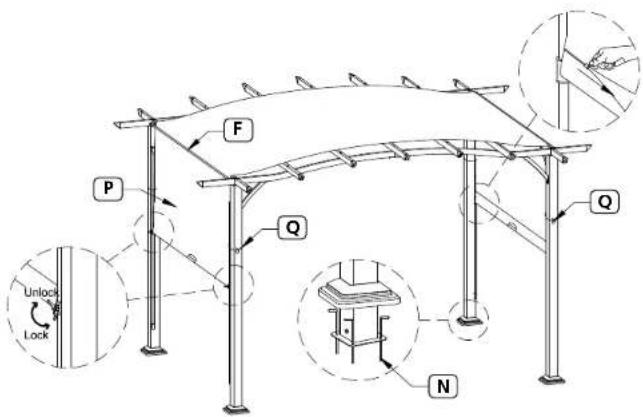

Levantar la cubierta (K) y pasar cuatro estacas (N) a través de los agujeros designados de la pata (J) y clavar en el suelo. Haga esto con cada poste para obtener una mayor estabilidad.
