MANUAL DE USUARIO PI1320X PROGRESS

Instrucciones de seguridad 36

Descripción del producto 38

Panel de mandos 38

Programas

Antes del primer uso 39

Uso diario 41

Consejos

Mantenimiento y limpieza 44

Solución de problemas 45

Información técnica 39

Aspectos medioambientales 46

Salvo modificaciones.

INSTRUCCIONES DE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de los daños y lesiones causados por una instalación y uso incorrectos. Guarde siempre las instrucciones junto con el aparato para futuras consultas.

Seguridad de niños y personas vulnerables

Advertencia Existe riesgo de sufrir asfixia, lesiones o incapacidad permanente.

• Este aparato no debe ser usado por niños, ni por personas con capacidades físicas o mentales reducidas, ni por personas sin experiencia en el manejo del aparato, a menos que lo hagan bajo las instrucciones o la supervisión de la persona responsable de su seguridad.
• No deje que los niños jueguen con el aparato.
• Mantenga los materiales de embalaje alejados de los niños.
• Mantenga todos los detergentes fuera del alcance de los niños.
• Mantenga a los niños y mascotas alejados del aparato cuando la puerta se encuentre abierta.

Instalación

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• No instale ni utilice el aparato en lugares con temperaturas inferiores a 0 °C.
• Siga las instrucciones de instalación suministradas con el aparato.
• Asegúrese de que el aparato se instala debajo y junto a estructuras seguras.

Conexión de agua

• Asegúrese de no provocar daños en los tubos de agua.
• Antes de conectar el aparato a las nuevas tuberías o a tuberías que no se hayan usado durante mucho tiempo, deje correr el agua hasta que esté limpia.
• La primera vez que utilice el aparato, asegúrese de que no hay fugas.

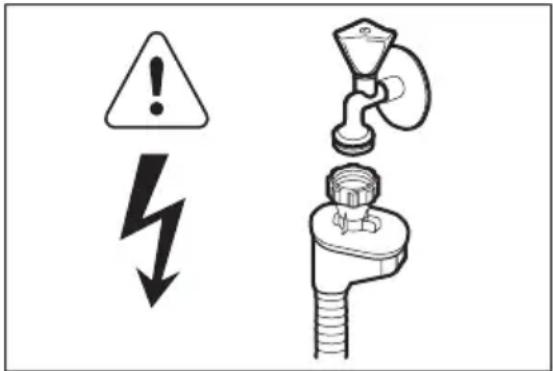

• La manguera de entrada de agua tiene una válvula de seguridad y un revestimiento con un cable interno de conexión a la red.

Advertencia Voltaje peligroso.

- Si la manguera de entrada de agua está dañada, desconecte el aparato inmediatamente de la toma de corriente. Póngase en contacto con el servicio técnico para cambiar la manguera de entrada de agua.

Conexión eléctrica

Advertencia Riesgo de incendios y descargas eléctricas.

• El aparato debe quedar conectado a tierra.
• Asegúrese de que las especificaciones eléctricas de la placa coinciden con las del suministro eléctrico de su hogar. En

caso contrario, póngase en contacto con un electricista.

• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe ni en el cable de red. Póngase en contacto con un electricista o con el servicio técnico para cambiar un cable de red dañado.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez instalado el aparato.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

Uso

- Este aparato está concebido para utilizarse en aplicaciones domésticas y similares como:

• Áreas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo
• Granjas
• Por clientes en hoteles, moteles y otros entornos de tipo residencial
• Entornos tipo hostales o pensiones.

Advertencia Existe riesgo de lesiones, quemaduras, descargas eléctricas o incendios.

• No cambie las especificaciones de este aparato.

• Los cuchillos y otros objetos con puntas afiladas deben colocarse en el cesto para cubiertos con las puntas hacia abajo o en posición horizontal.

• No deje la puerta del aparato abierta sin supervisión para evitar caídas sobre él.

• No se siente ni se ponga de pie sobre la puerta abierta.
• Los detergentes para lavavajillas son peligrosos. Siga las instrucciones de seguridad del envase de detergente.
• No beba agua procedente del aparato ni juegue con ella.
• No retire la vajilla del aparato hasta que finalice el programa. Puede quedar detergente en los platos.
• El aparato puede liberar vapor caliente si abre la puerta durante un programa.
• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.
• No utilice pulverizadores ni vapor de agua para limpiar el aparato.

Eliminación

Advertencia Existe riesgo de lesiones o asfixia.

• Desconecte el aparato de la toma de red.
• Corte el cable y el enchufe, y deséchelos.
• Retire el pestillo de la puerta para evitar que los niños y las mascotas queden encerrados en el aparato.

Atención y servicio al cliente

Póngase en contacto con el servicio técnico para reparar el aparato. Le recomendamos que utilice solamente recambios originales.

Cuando se ponga en contacto con el servicio técnico, tenga a mano la información siguiente de la placa de características.

Modelo:

PNC (número de producto):

Número de serie:

DESCRIPCIÓN DEL PRODUCTO

10 1 2 34

1 Brazo aspersor intermedio
2 Brazo aspersor inferior
3 Filtros
4 Placa de características
5 Depósito de sal

6 Dosificador de abrillantador
7 Dosificador de detergente
8 Cesto para cubiertos
9 Cesto inferior
10 Cesto superior

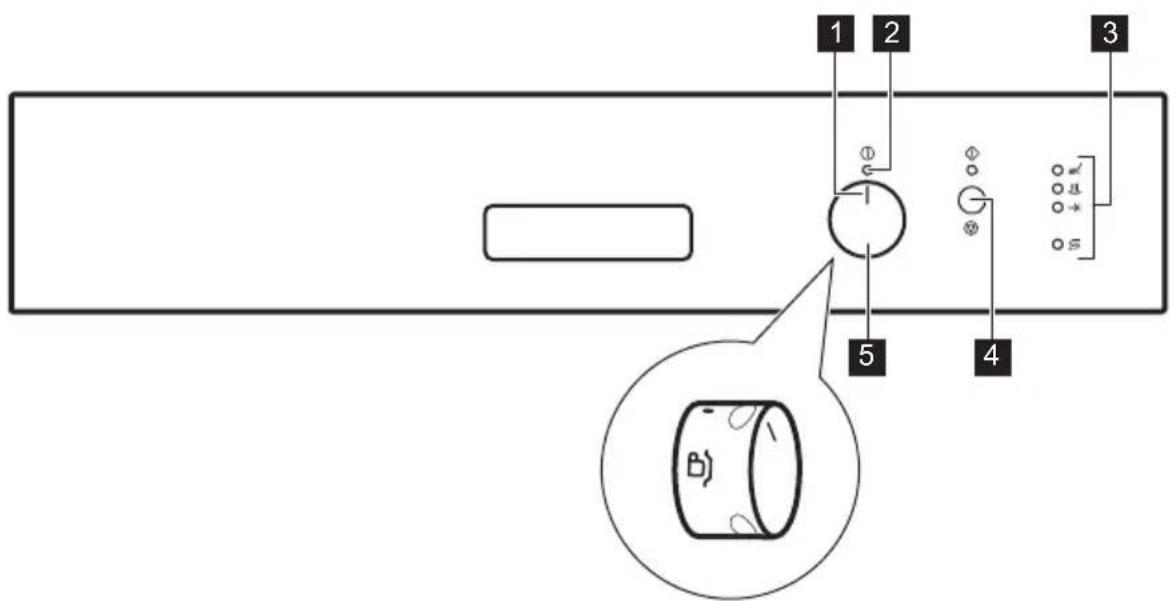

PANEL DE MANDOS

1 2 3 ① ② ③ 5 4

1 Indicador de programa
2 Indicador de encendido/apagado

3 Indicadores
4 Tecla de Inicio

5 Selector de programas

Indicadores Descripción
	Indicador de la fase de lavado.
	Indicador de la fase de secado.
→I	Indicador de fin.
S	Indicador de sal. Este indicador está apagado mientras el programa está en curso.

PROGRAMAS

Programa 1)	Grado de sucie-dadTipo de carga	Fases del programa	Duración (min)	Energía (kWh)	Agua (l)
	Suciedad normalVajilla y cubiertos	RemojoLavado 65 °CAclaradoSeco	100 - 110 1.2	- 1.6 15 - 16
	Suciedad recien-teVajilla y cubiertos	Lavado 65 °CAclarados	30 0.8 9
ECO 50°3)	Suciedad normalVajilla y cubiertos	RemojoLavado 50 °CAclaradoSeco	195 1.02 11

1) La presión y temperatura del agua, las variaciones del suministro de energía, las opciones y la cantidad de platos pueden alterar los valores.
2) Con este programa puede lavar una carga con suciedad reciente. Ofrece buenos resultados de lavado en poco tiempo.
3) Con este programa se consigue el uso más eficaz del agua y consumo de energía para vajillas y cubiertos con suciedad normal. (Este es el programa estándar para institutos de pruebas.)

Información para los institutos de pruebas

Para obtener toda la información necesaria para la prueba de rendimiento, envíe un correo electrónico a:

[e-mail]

Anote el número de producto (PNC) que aparece en la placa de características.

ANTES DEL PRIMER USO

1. Asegúrese de que el ajuste del descalcificador coincide con la dureza del agua de su zona. De no ser así, ajuste el descalcificador de agua. Póngase en comunicación con las autoridades correspondientes para conocer la dureza del agua de su zona.

2. Llene el depósito de sal.

3. Llene el dosificador de abrillantador.
4. Abra la llave de agua.
5. El interior del aparato puede tener restos. Inicie un programa para eliminarlos. No utilice detergente ni cargue los cestos.

Ajuste del descalcificador de agua

Dureza agua				Ajuste del descalcifi-cador de agua
Grados Clark (°dH)	Grados Clark (°fH)	mmol/l Grados	Clark	Nivel
47 - 50	84 - 90	8.4. - 9.0	58 - 63	10
43 - 46 76 - 83	7.6 - 8.3 53 - 57	9
37 - 42 65 - 75	6.5 - 7.5 46 - 52	8
29 - 36 51 - 64	5.1 - 6.4 36 - 45	7
23 - 28 40 - 50	4.0 - 5.0 28 - 35	6
19 - 22 33 - 39	3.3 - 3.9 23 - 27			51)
15 - 18 26 - 32	2.6 - 3.2 18 - 22	4
11 - 14 19 - 25	1.9 - 2.5 13 - 17	3
4 - 10	7 - 18	0.7 - 1.8	5 - 12	2
< 4 < 7 < 0.7 < 5				12)

1) Posición de fábrica.
2) No utilice sal en este nivel.

Cómo ajustar el nivel del descalcificador de agua.

1. Gire el selector hacia la izquierda hasta alinear el símbolo del primer programa con el indicador de encendido/apagado. Asegúrese de que el aparato se encuentra en modo de ajuste.

2. Mantenga pulsada la tecla de inicio hasta que el indicador de inicio, el indicador de encendido/apagado y →|comiencen a parpadear.

- El número de parpadeos de →| indica el nivel actula ajustado: p. ej. 5

parpadeos + pausa + 5 parpadeos = nivel 5.

1. Pulse la tecla de inicio repetidas veces para cambiar el ajuste. Cada vez que pulsa la tecla de inicio el nivel aumenta.

2. Para confirmar el ajuste y desactivar el aparato, gire el selector hasta que el indicador de programa quede alineado con el indicador de encendido/apagado.

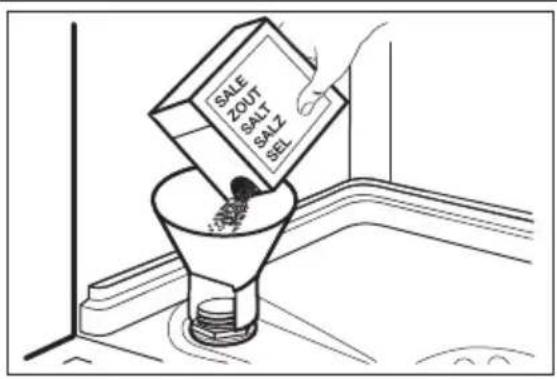

Llenar el depósito de sal

SALE ZOUT SALT SALZ SEL

1. Abra el depósito de sal girando la tapa hacia la izquierda.
2. Vierta un litro de agua en el depósito de sal (sólo la primera vez).
3. Llene el depósito con sal para lavavajillas.

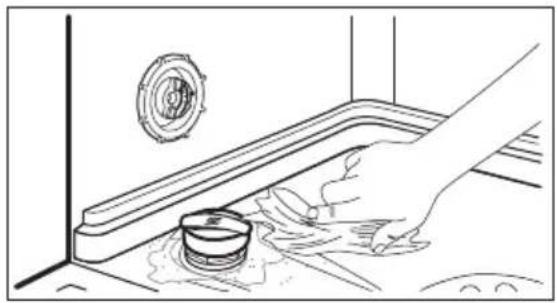

4. Elimine los restos de sal que puedan haber quedado en la entrada del depósito.
5. Cierre el depósito girando la tapa hacia la derecha.

Precaución El agua y la sal pueden salirse del depósito de sal cuando lo llena. Riesgo de corrosión. Para evitarlo, después de llenar el depósito, inicie un programa.

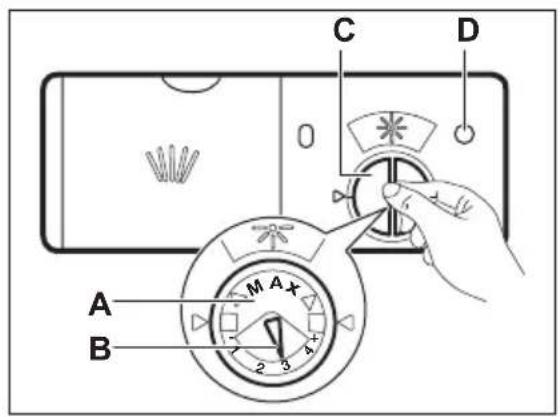

Llenado del dosificador de abrillantador

A B C D MAX

1. Gire la tapa (C) hacia la izquierda para abrir el distribuidor de abrillantador.
2. Llene el dosificador de abrillantador (A) hasta la marca "max" como máximo.
3. Limpie las salpicaduras de abrillantador con un paño absorbente para evitar que se forme demasiada espuma.
4. Para cerrar el dosificador de abrillantador, vuelva a colocar la tapa y gírela hacia la derecha.

i Llene el dosificador de abrillantador cuando el indicador (D) esté transparente.

Puede girar el selector de la cantidad (B) entre la posición 1 (menor cantidad) y la posición 4 (mayor cantidad).

USO DIARIO

1. Abra el grifo.
2. Ajuste el programa correcto para el tipo de carga y el grado de suciedad. Gire el selector de programas hasta que el símbolo del programa que desee ajustar se alinee con el indicador de encendido/apagado. Se enciende el indicador de encendido/apagado. Asegúrese de que el aparato se encuentra en modo de

ajuste. Consulte "AJUSTE E INICIO DE UN PROGRAMA".

- Si el indicador de sal está encendido, llene el depósito.

1. Asegúrese de que hay abrillantador en el dosificador.
2. Cargue los cestos.

3. Añada el detergente.

4. Pulse la tecla Inicio. Se inicia el programa.

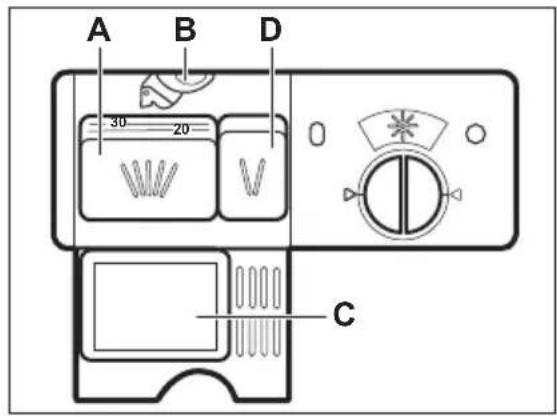

Uso del detergente

A B D 30 20 C

Uso de pastillas de detergente combinadas

Cuando utilice pastillas con sal y abrillantador, no llene el depósito de sal y el dosificador de abrillantador.

1. Ajuste el descalcificador al nivel más bajo.

2. Ajuste el abrillantador en la posición más baja.

Si deja de usar pastillas de detergente combinado, antes de empezar a utilizar por separado detergente, abrillantador y sal para lavavajillas, siga estos pasos:

1. Pulse la tecla de encendido/apagado para encender el aparato.
2. Ajuste el descalcificador en el nivel más alto.
3. Asegúrese de llenar los recipientes de sal y de abrillantador.
4. Inicie el programa más corto con una fase de aclarado, sin detergente y sin platos.
5. Ajuste el descalcificador de agua en función de la dureza del agua de su zona.
6. Ajuste la cantidad de abrillantador.

Ajuste e inicio de un programa Modo de ajuste

El aparato debe estar en modo de ajuste para iniciar un programa.

Gire el selector de programas hasta que el símbolo del programa se alinee con el indicador de encendido/apagado. Si el indicador de encendido/apagado se enciende y

1. Pulse el botón de apertura (B) para abrir la tapa (C).
2. Coloque el detergente en el compartimento (A).
3. Si el programa tiene una fase de prelavado, ponga una pequeña cantidad de detergente en el compartimento (D).
4. Si utiliza pastillas de detergente, coloque la pastilla en el compartimento (A).
5. Cierre la tapa. Asegúrese de que el botón de apertura se encaja en su sitio.

el indicador de inicio empieza a parpadear, el aparato se encuentra en modo de ajuste. Si el panel de control no muestra esta condición, mantenga pulsada la tecla de inicio hasta que el aparato pase al modo de ajuste.

Inicio de un programa

1. Abra la llave de paso.
2. Cierre la puerta del aparato.
3. Gire el selector hasta que el símbolo del programa que desee ajustar se alinee con el indicador de encendido/apagado.
4. Se enciende el indicador de encendido/apagado.

5. El indicador de inicio empieza a par-padear.

6. Pulse la tecla de inicio para comenzar el programa.

- El indicador de encendido/apagado y el de inicio están encendidos.

- Se enciende el indicador de la fase de lavado.

Apertura de la puerta mientras está funcionando el aparato

Si abre la puerta, se detiene el aparato. Cuando cierre la puerta, el aparato continuará a partir del punto de interrupción.

Cancelación de un programa

1. Mantenga pulsada la tecla de inicio hasta que el indicador de inicio comience a parpadear.

i Compruebe que hay detergente en el dosificador antes de iniciar un nuevo programa.

Al finalizar el programa

Cuando finaliza el programa, →| se en- ciende. Si no apaga el aparato en un inter- valo de 5 minutos, todos los indicadores se apagan. Esto ayuda a ahorrar energía.

CONSEJOS

descalcificador de agua

El agua dura contiene gran cantidad de minerales que pueden dañar el aparato y provocar resultados de lavado no satisfactorios. El descalcificador de agua neutraliza estos minerales.

La sal para lavavajillas mantiene el descalcificador limpio y en buen estado. Es muy importante ajustar el nivel de descalcificador. De esta forma se asegura de que el descalcificador utilice la cantidad correcta de sal y agua.

Carga de los cestos

i Consulte el folleto suministrado con ejemplos de carga de los cestos.

• Utilice el aparato exclusivamente para lavar utensilios aptos para lavavajillas.
• No coloque en el aparato utensilios de madera, cuerno, aluminio, peltre o cobre.
• No coloque en el aparato objetos que puedan absorber agua (esponjas, paños de limpieza, etc.).

- Elimine los restos de comida de los platos.

- Para eliminar fácilmente los restos de comida, remoje las cacerolas y sartenes en agua antes de colocarlas en el aparato.

- Coloque los objetos huecos (por ejemplo, tazas, vasos, cazuelas) boca abajo.

- Asegúrese de que los cubiertos y los platos no se adhieran entre sí. Mezcle las cucharas con otros cubiertos.

- Asegúrese de que los vasos no chocan entre sí

- Coloque los objetos pequeños en el cesto de cubiertos.

- Coloque los objetos ligeros en el cesto superior. Asegúrese de que no se mueven.

- Antes de iniciar un programa, compruebe que los brazos aspersores giran sin obstrucción.

1. Para desactivar el aparato, gire el selector hasta que el indicador quede alineado con el indicador de encendido/apagado.

2. Cierre la llave de paso.

Utilización de sal, abrillantador y detergente

• Utilice únicamente sal, abrillantador y detergente para el lavavajillas. El aparato podría dañarse con otros productos.
• El abrillantador ayuda a secar la vajilla sin dejar rayas ni manchas durante la última fase de aclarado.
• Las pastillas de detergente combinado contienen detergente, abrillantador y otros productos añadidos. Compruebe que las pastillas son adecuadas para la dureza del agua de su zona. Consulte las instrucciones del paquete de los productos.
• Las pastillas de detergente no se disuelven completamente con programas cortos. Para evitar restos de detergente en la vajilla, se recomienda usar pastillas de detergente con los programas largos.

No utilice más cantidad de detergente que la recomendada. Consulte las instrucciones del envase del detergente.

Antes del inicio de un programa Compruebe que:

• Los filtros están limpios y bien instalados.
• Los brazos aspersores no están obstruidos.
• La posición de los objetos en los cestos es correcta.
• El programa es adecuado para el tipo de carga y el grado de suciedad.
• Se utiliza la cantidad correcta de detergente.
• Hay abrillantador y sal para lavavajillas (a menos que utilice pastillas de detergente combinado).
• La tapa del depósito de sal está apretada.

MANTENIMIENTO Y LIMPIEZA

Advertencia Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.

Los filtros sucios y los brazos aspersores obstruidos reducen la calidad del lavado.

Limpieza de los filtros

C B A

A1 A2

Revíselos periódicamente y, si es necesario, límpielos.

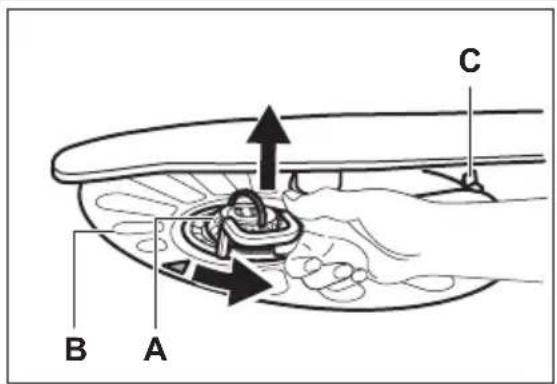

1. Gire el filtro (A) hacia la izquierda y ex-tráigalo.

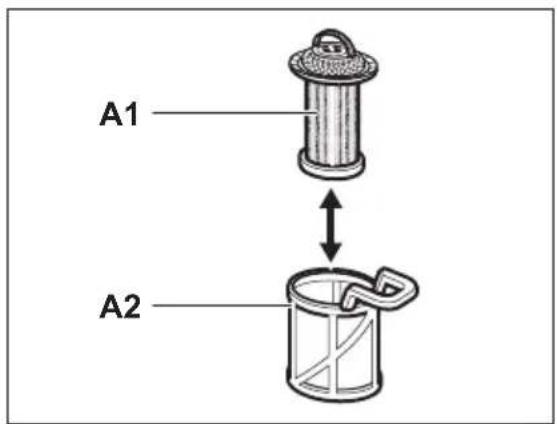

2. Para desmontar el filtro (A), separe (A1) y (A2).

3. Extraiga el filtro (B).

4. Lave los filtros con agua.

5. Antes de volver a colocar el filtro (B), asegúrese de que no hay restos de comida ni suciedad dentro o en el borde del sumidero.

6. Asegúrese de que el filtro (B) está colocado correctamente en las dos guías (C).

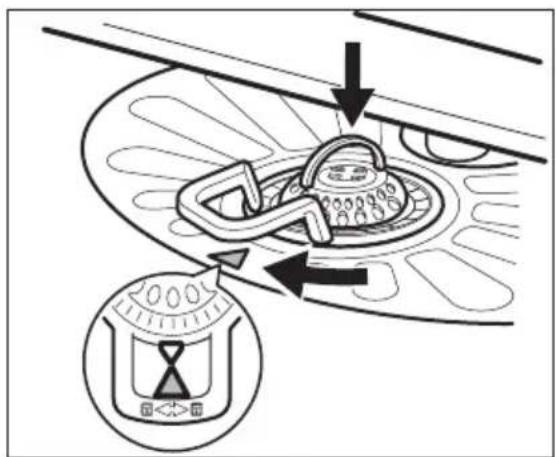

7. Monte el filtro (A) y vuelva a colocarlo en el filtro (B). Gírelo hacia la derecha hasta que encaje.

i Una posición incorrecta de los filtros puede dañar el aparato y provocar resultados de lavado no satisfactorios.

Limpieza de los brazos aspersores

No retire los brazos aspersores.

Si los orificios de los brazos aspersores se taponan, retire la suciedad restante con un objeto afilado.

Limpieza del exterior

Limpie el aparato con un paño suave humedecido.

Utilice sólo detergentes neutros. No utilice productos abrasivos, estropajos duros ni disolventes.

SOLUCIÓN DE PROBLEMAS

El aparato no se pone en marcha ni se detiene durante el funcionamiento.

Antes de ponerse en contacto con el servicio técnico, consulte la información siguiente para solucionar el problema.

Con algunos problemas, diferentes indicadores parpadean de forma continua o intermitente a la vez para mostrar un código de alarma.

Código de alarma Problema
El indicador del programa ajustado parpadea continuamente.El indicador de finalización parpadea una vez de forma intermitente.	El aparato no carga agua.
El indicador del programa ajustado parpadea continuamente.El indicador de finalización parpadea dos veces de forma intermitente.	El aparato no desagua.
El indicador del programa ajustado parpadea continuamente.El indicador de finalización parpadea tres veces de forma intermitente.	El dispositivo anti inundación se ha puesto en marcha.

Advertencia Apague el aparato antes de realizar las comprobaciones.

Problema Posible solución
No se puede encender el aparato. Asegúrese de que el enchufe está conectado a la toma de corriente.
Asegúrese de que no hay ningún fusible dañado en la caja de fusibles.
El programa no se pone en marcha. Asegúrese de que la puerta del aparato está cerrada.
Pulse la tecla Inicio.
El aparato no carga agua. Compruebe que el grifo está abierto.
Asegúrese de que la presión del agua no sea demasiado baja. Solicite información a la compañía local de suministro de agua.
Compruebe que el grifo no esté obstruido.
Asegúrese de que el filtro de la manguera de entrada no está obstruido.
Asegúrese de que la manguera de entrada no esté do-blada ni retorcida.
El aparato no desagua. Compruebe que el desagüe no esté obstruido.
Asegúrese de que el tubo de desagüe no esté doblado ni retorcido.
El dispositivo anti inundación se ha puesto en marcha.	Cierre el grifo y póngase en contacto con el servicio técnico.

Una vez finalizada la revisión, encienda el aparato. El programa continuará a partir del punto en que se haya interrumpido.

Si el problema se vuelve a producir, póngase en contacto con el servicio técnico.

Si se muestran otros códigos de alarma, póngase en contacto con el servicio técnico.

Los resultados del lavado y el secado no son satisfactorios

Se ven rayas o películas azuladas en vasos y platos

• La dosificación del abrillantador es demasiado alta. Ajuste el selector de abrillantador en la posición más baja.
• La cantidad de detergente es demasiada.

Manchas y gotas de agua en vajilla y cristalería

- La dosificación del abrillantador es insuficiente. Ajuste el selector de abrillantador en una posición más alta.

- La calidad del detergente podría ser la causa.

La vajilla está mojada

• El programa no tiene una fase de secado o la tiene con una temperatura baja.
• El dosificador de abrillantador está vacío.
• La calidad del abrillantador podría ser la causa.

i Consulte otras posibles causas en "CONSEJOS".

INFORMACIÓN TÉCNICA

Medidas Ancho / Alto / Fondo (mm) 596 / 818 - 898 / 575
Conexión eléctrica Consulte la placa de características.
Voltaje 220-240 V
Frecuencia 50 Hz
Presión del suministro de agua	Mín. / máx. (bares / MPa) (0.5 / 0.05) / (8 / 0.8)
Suministro de agua 1)	Agua fría o caliente2)	máx. 60 °C
Capacidad Cubiertos 12
Consumo de potencia Modo encendido 0.50 W
	Modo apagado 0.50 W

1) Conecte la manguera de entrada de agua a un grifo con rosca de 3/4 pulgadas.

2) Si el agua caliente procede de fuentes de energía alternativas (por ejemplo, paneles solares, energía eólica), utilice la toma de agua caliente para reducir el consumo de energía.

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el

símbolo ✉ junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

- Deshágase correctamente de los materiales de embalaje. Recicle los materiales con el símbolo 🌐.
