MANUAL DE USUARIO MultiMix 4 USB FX ALESIS

Guía del usuario (Español)

Introducción

Gracias por comprar el MultiMix 4 USB FX. En Alesis, sabemos que usted se toma la música en serio. Por eso es que diseñamos nuestros equipos con una sola cosa en mente—hacer que pueda tocar su mejor interpretación.

Contenido de la caja

MultiMix 4 USB FX

Cable USB

Adaptador de Alimentación

Tarjeta de descarga de software

Guía del Usuario

Manual sobre la seguridad y garantía

Soporte

Para obtener la información más completa acerca de este product (los requisitos del sistema, compatibilidad, etc) y registro del producto, visite alesis.com.

Para soporte adicional del producto, visite alesis.com/support.

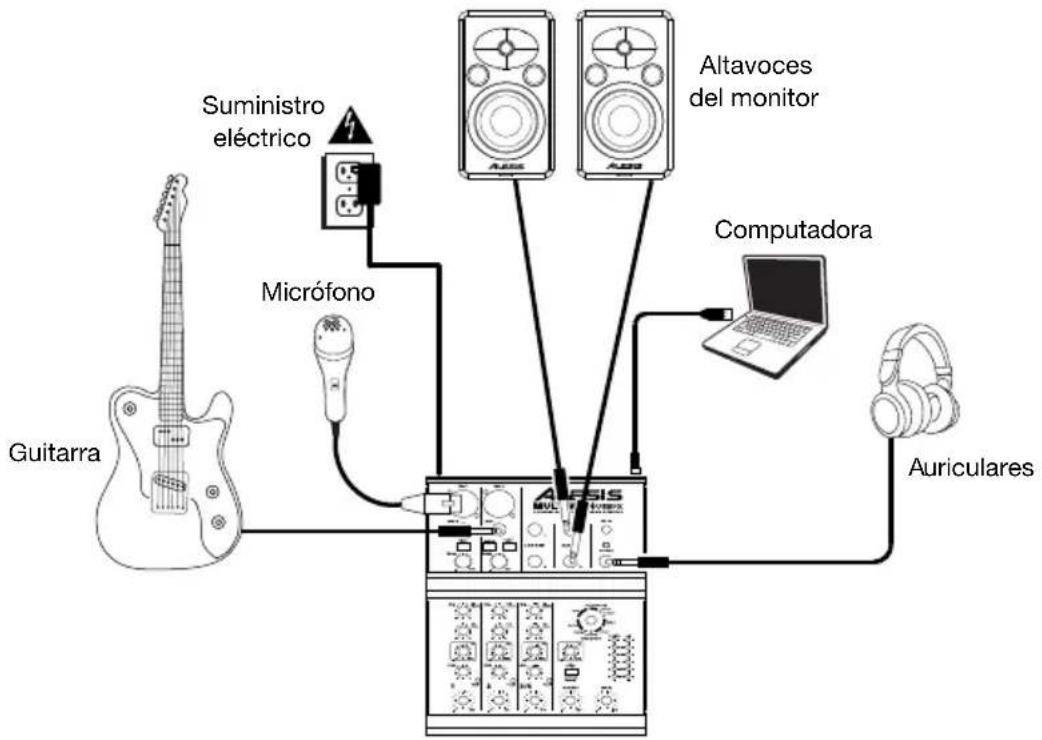

Instalación

Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

Características

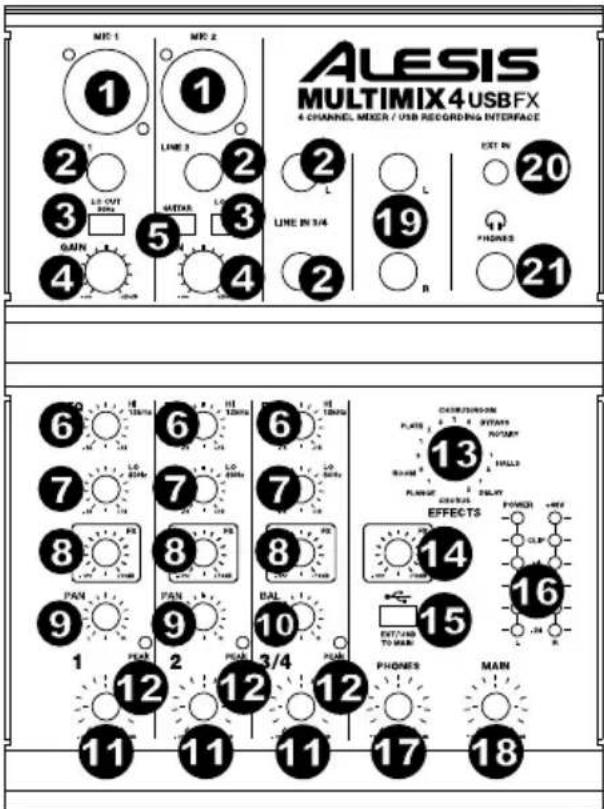

Panel superior

1. Entrada de micrófono: Conecte a estas entradas un micrófono con un cable XLR.
2. Entrada de línea: Conecte a estas entradas dispositivos de nivel de línea con cables de 1/4".
3. Interruptor de corte de bajos: Cuando este botón está pulsado, se activa el filtro pasaaltos del canal, que reduce las frecuencias inferiores a 80 Hz a fin de reducir cualquier ruido de bajo nivel.
4. Ganancia: Ajusta el nivel de audio del canal (ganancia pre-fader y pre-ecualización). Ajuste este control de modo que el LED Peak (Pico) apenas se encienda durante las partes más sonoras del tema.
5. Conmutador de guitarra: Cuando este conmutador está hacia abajo el canal 2 sirve como entrada de alta impedancia para conectar guitarras o bajos. Cuando está hacia arriba, el canal 2 acepta señales de micrófono o de nivel de línea.
6. Ecualizador de altos (Agudos): Ajusta las frecuencias altas (agudos) del canal.
7. Ecualizador de bajos (Graves): Ajusta las frecuencias bajas (graves) del canal.
8. Nivel de envío de efectos: Ajusta el nivel de audio del canal que se envía al procesador de efectos interno del MultiMix 4 USB FX. Aumente el ajuste para los canales a los que desea aplicar efectos internos.
9. Paneo de canales: Ajusta la posición de los canales 1 y 2 en el campo estéreo.
10. Balance de canales: En los canales 3 y 4, ajusta el balance de los canales.
11. Volumen de canal: Ajusta el nivel de audio del canal.
12. LED de pico: El LED destella con luz roja si la señal se está recortando. Si esto sucede, disminuya el ajuste de la perilla Gain (Ganancia) o la perilla de volumen Channel (Canal).
13. Selector de efectos: Selecciona el efecto que el procesador de efectos interno del MultiMix 4 USB FX aplica a los diversos canales. Cada canal puede enviar al procesador niveles diferentes de audio ajustando sus perillas de FX - Send (Envío post efectos). Consulte en la sección Efectos una explicación de los efectos disponibles.
14. Nivel de retorno de efectos: Ajusta el volumen del procesador de efectos interno de MultiMix 4 USB FX.
15. Entrada externa/USB a principal: Accione este interruptor para dirigir las entradas "Ext in" (Entrada externa) y el audio USB de su ordenador a las salidas Main Out (Salida principal) y Phones Out (Salida para auriculares) del mezclador.
16. Medidores con LED: Muestran el nivel de audio de la mezcla principal. Baje el volumen principal si el LED Clip se enciende excesivamente.
17. Volumen de auriculares: Ajusta el volumen de sus auriculares.

1. Volumen principal: Ajusta el volumen de la salida Main Out.
2. Salida principal: Utilice cables TRS de 1/4 pulg. estándar para conectar esta salida a los altavoces alimentados, amplificadores o grabadora. Controle el nivel de esta salida utilizando la perilla del volumen principal.
3. Entrada externa: Conecte fuentes tales como unidades de cinta magnética, reproductores de CD y MP3 a esta entrada TRS de 1/8 pulg. cuya señal se envía a las salidas Main Out (Salida principal) y Phones Out (Salida para auriculares) cuando se acciona el interruptor EXT USB to Main.
4. Salida para auriculares: Conecte sus auriculares a esta salida estéreo de 1/4 pulg.

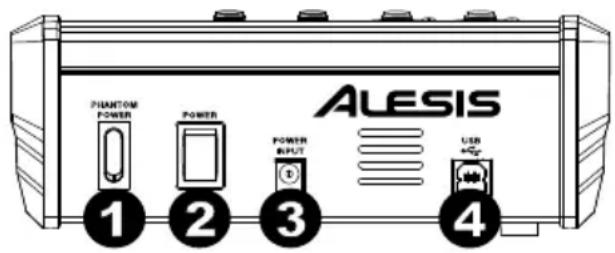

Panel trasero

1. Alimentación fantasma: Este interruptor activa y desactiva la alimentación fantasma. Cuando se activa, la alimentación fantasma suministra +48 V a las entradas de micrófono XLR. Tenga en cuenta que la mayoría de los micrófonos dinámicos no requieren alimentación fantasma, mientras que la mayoría de los micrófonos de condensador la requieren. Consulte la documentación de su micrófono para averiguar si necesita alimentación fantasma.

PHANTOM POWER POWER POWER INPUT ALESIS 1 2 3 4

1. Interruptor de encendido: Enciende y apaga el MultiMix 4 USB FX. Encienda el MultiMix 4 USB FX después de desconectar todos los dispositivos de entrada y antes de encender los amplificadores o altavoces alimentados. Apague los amplificadores o altavoces alimentados antes de apagar el MultiMix 4 USB FX.
2. Entrada de alimentación: Use el adaptador de alimentación incluido para conectar el MultiMix 4 USB FX a un tomacorriente alimentado. Con la alimentación eléctrica (18VCC, 800 mA, centro positivo) desconectada, enchufe la fuente de alimentación al MultiMix 4 USB FX primero y luego al tomacorriente.
3. Puerto USB: Use el cable incluido para conectar el MultiMix 4 USB FX a una computadora. MultiMix 4 USB FX requiere una conexión USB 1.1 o superior (por ej. USB 2.0).

Funcionamiento

Para configurar el MultiMix 4 USB FX como dispositivo de reproducción predeterminado, siga las indicaciones que se incluyen a continuación sobre la base del sistema operativo de su ordenador.

*Si tiene conectados a su computadora otros dispositivos de audio USB que puedan tener nombres idénticos, puede ser necesario que pruebe a seleccionar cada uno hasta que se reconozca el MultiMix 4 USB FX.

Windows:

1. Utilice el cable USB incluido para conectar el MultiMix 4 USB FX a su ordenador. Pulse el interruptor de encendido para encender el MultiMix 4 USB FX.
2. Localice en la barra de tareas el icono del "altavoz" del control de volumen. Haga clic derecho en el altavoz y seleccione Playback Devices (Dispositivos de reproducción).
   Como alternativa, haga clic en Start Menu (menú Inicio) > Control Panel (Panel de control) (o Settings [Ajustes] > Control Panel en la Vista clásica) > Hardware and Sound (Hardware y sonido) > Sound (Sonido).
3. En el panel de control Windows Sound (Sonido de Windows), seleccione la pestaña Playback (Reproducción) y seleccione USB Audio Codec* como dispositivo predeterminado.
4. Haga clic en la pestaña Recording (Grabación) y seleccione USB Audio Codec* como dispositivo predeterminado.
5. Haga clic en Properties (Propiedades) en la esquina inferior derecha.
6. En la nueva ventana, haga clic en la pestaña Advanced (Avanzadas) y seleccione 2-channel, 16-bit, 44100 Hz (CD Quality) (2 canales, 16 bits, 44100 Hz, calidad de CD) como formato predeterminado.
7. Deshaga la selección de las dos casillas que están bajo Exclusive Mode (Modo exclusivo).
8. Haga clic en OK (Aceptar) para cerrar la ventana de propiedades.
9. Haga clic en OK (Aceptar) para cerrar el panel de control de sonido.

macOS:

1. Utilice el cable USB incluido para conectar el MultiMix 4 USB FX a su ordenador. Pulse el interruptor de encendido para encender el MultiMix 4 USB FX.
2. Vaya a Applications > Utilities > Audio MIDI Setup (Aplicaciones > Utilidades > Configuración MIDI de audio).
3. En la ventana Audio Devices (Dispositivos de audio), seleccione USB Audio Codec* en la columna izquierda.
4. Haga clic derecho en USB Audio Codec* y seleccione Use this device for sound input (Utilizar este dispositivo para la entrada de sonido).
5. Haga clic derecho en USB Audio Codec* y seleccione Use this device for sound output (Utilizar este dispositivo para la salida de sonido).
6. Salga de la configuración MIDI de audio.

Efectos

Para oír los efectos en un canal: Aumente el ajuste del FX Send (Envío de efectos) de este canal. Luego, aumente el ajuste de la perilla FX Return Level (Nivel de retorno de efectos). Use la perilla Effects Selector (Selectora de efectos) para elegir uno de los siguientes efectos:

Efectos de reverberación

• HALL 1: Un efecto de reverberación de auditorio de conciertos grande y brillante, adecuado para vocales e instrumentos.
• HALL 2: Un efecto de reverberación de auditorio de conciertos grande y cálido, adecuado para batería, piano y otros instrumentos.
• ROOM 1: Efecto de reverberación de sala reflectiva mediana y moderadamente brillante, adecuado para vocales, guitarras lead y otros instrumentos.
• ROOM 2: Efecto de reverberación de sala pequeña, brillante y muy reflectiva, adecuado para batería y percusión, así como para guitarras eléctricas y otros instrumentos.
• ROOM 3: Efecto de reverberación en sala grande y cálida, adecuado para instrumentos acústicos.
• PLATE 1: Reverberación en placa vocal lujuriosa y suave con largo tiempo de decaimiento y tonalidad cálida.
• PLATE 2: Emulación de una placa clásica con tonalidad brillante ligeramente metálica y un decaimiento de mediana duración.
• PLATE 3: Reverberación en placa corta y brillante eficaz para crear espacios sutiles.

Efectos de modulación

• CHORUS: Complejo efecto de conjunto de coro de 6 voces con retardos cortos denominado también “Chorus / Doubler” (Coro / Doblador). Ruta de señal estéreo discreta. Lento y acuoso.
• FLANGE: Flange estéreo clásico: Barrido lento y ligeramente metálico con ruta de señal estéreo discreta.
• ROTARY (Giratorio): El simulador de altavoz giratorio rápido crea el clásico y lujurioso efecto de la bocina giratoria de un órgano. Eficaz para guitarras, vocales, teclados y otros instrumentos.

Efectos de retardo

• DELAY 1: Sencillo eco de golpe sin realimentación, particularmente eficaz en vocales y guitarras de ritmo.
• DELAY 2: Retardo polirrítmico de mediana duración con realimentación de crossover. Relación 3 a 4 entre los tiempos de retardo izquierdo y derecho (291 a 388 ms) para obtener sensación 3/4 ó 4/4. Útil para instrumentos de solo donde se desea un efecto de eco largo arrastrado.

Multiefectos

• CHORUS - ROOM 1: Reverberación de sala en una modulación tipo flange lenta que crea un efecto espacial.
• CHORUS - ROOM 2: Modulación rápida que brinda un efecto dramático de coro en una sala pequeña para obtener un sonido muy lujurioso de coro + reverberación con ruta de señal estéreo discreta.

BYPASS: Se puentea el procesador de efectos — no se oirá ningún efecto.
