MANUAL DE USUARIO H-8022 Uline
Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9.
El regulador se enchufa al tomacorriente con protección de GFCI (pared, etc.). El regulador se encenderá cuando el cable de corriente esté conectado.
El calentador de tanque IBC se debe conectar al cable del receptáculo de salida del regulador. El regulador controla la corriente del receptáculo, dependiendo de la temperatura del sensor/sonda en comparación al punto de ajuste de temperatura OFF y ON que se haya programado en el regulador.

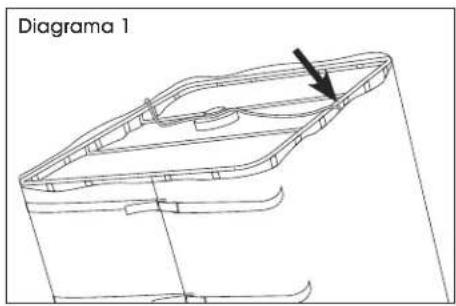

NOTA: Coloque el sensor de temperatura entre la manta y el IBC. (Vea Diagrama 1)

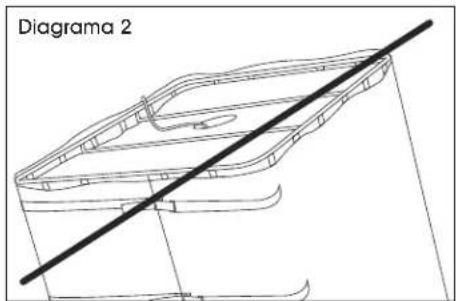

¡PRECAUCIÓN! Colocar la sonda de manera inadecuada puede provocar un funcionamiento insatisfactorio y/o daños a su recipiente, producto o manta. (Vea Diagrama 2)
¡PRECAUCIÓN! No sumerja en agua el sensor de temperatura – no es impermeable. (Vea Diagrama 2)
CONTINUACIÓN DE FUNCIONAMIENTO

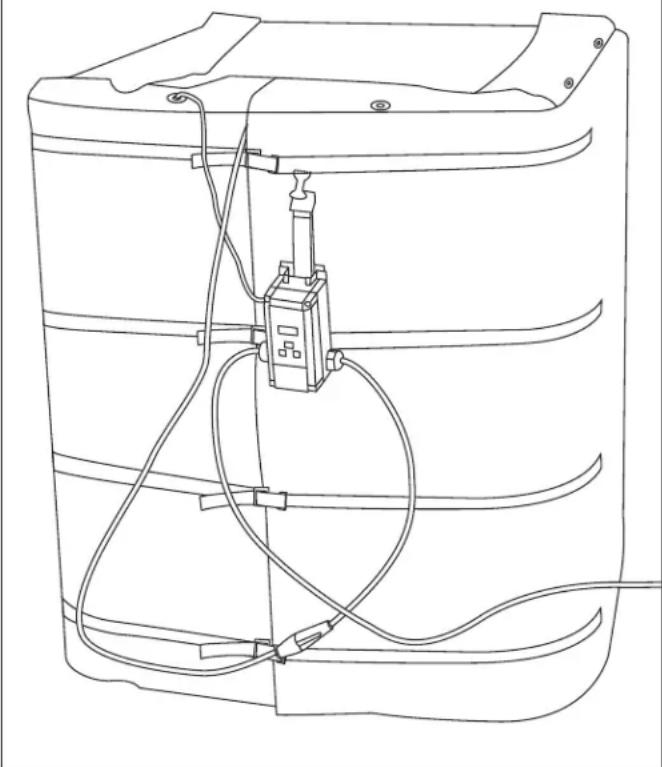

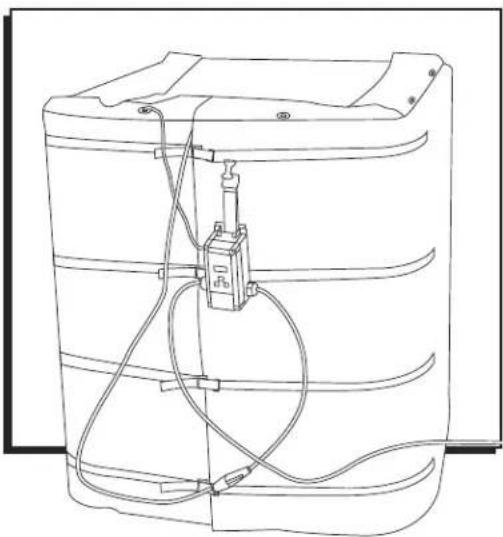

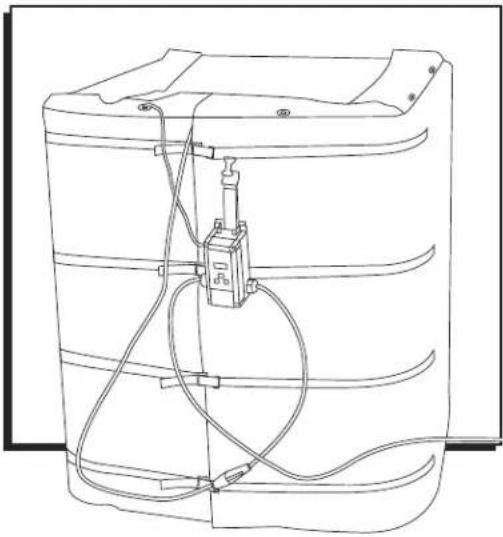

El Diagrama 3 muestra un ejemplo donde se colocó el sistema completo.
Tome en cuenta:
- El regulador está enchufado en un protector de circuito GFCI aprobado, el cual está enchufado en una extensión eléctrica aprobada (no se muestra).
- El sensor de temperatura está colocado entre la cubierta térmica y el IBC.
- La cubierta térmica está enchufada al receptáculo de salida del regulador.
- El regulador cuelga de la correa superior de la cubierta térmica.
- La cubierta de vinil removable se encuentra en la parte superior del IBC.
- El sistema está colocado sobre una tarima sólida de madera para reducir la pérdida de calor por la parte inferior del IBC.
Diagrama 3
El regulador está programado de fábrica para estar en modo de calentamiento, se apaga cuando llegua a la temperatura establecida de OFF y se vuelve a encender cuando la temperatura del sensor/sonda es menor a la temperatura establecida de ON. La pantalla mostrará la temperatura actual de la sonda, a menos de que esté en modo de programación. Es importante notar que la temperatura del recipiente afectará la temperatura mostrada. Esta cantidad podría variar dependiendo de la aplicación. Conforme el contenido del recipiente se acerque a la temperatura deseada, la diferencia será menos notoria.
La luz verde se iluminará cuando haya corriente entrando al receptáculo de salida y se apagará cuando la corriente no esté conectada al receptáculo. Se escuchará un clic cuando el regulador corte o restaure el suministro de energía al receptáculo de salida.
Para programar el regulador termostático a las nuevas temperaturas de "OFF" (Apagado) y "ON" (Encendido), presione "MENU". El regulador estará ahora en modo de programación. Con el "OFF" destellando, presione "MENU" otra vez. El controlador destellará la temperatura actual de "OFF". Utilice los botones "UP" o "DOWN" (Arriba o Abajo) para aumentar o disminuir la temperatura de ajuste, un grado cada vez que presione el botón. Cuando la temperatura correcta en "OFF" parpadee en la pantalla, presione "MENU" otra vez. Esto desplaza el controlador a la variable "ON" (Encendido). Presione "MENU" otra vez para ingresar a la variable "ON". Utilice los botones "UP" o "DOWN" (Arriba o Abajo) para aumentar o disminuir la temperatura de ajuste, un grado cada vez que presione el botón. Presione "MENU" otra vez para salir de la variable "ON". Presione las flechas "UP" o "DOWN" simultáneamente para salir del modo de programación. La pantalla volverá a mostrar de forma constante la temperatura actual de la sonda/sensor.
¡PRECAUCIÓN! No programe el regulador a un OFF de más de 77°C (170°F) pues esto podría dañar la manta térmica, su recipiente y/o su producto.
NOTA: Si la unidad no calienta, verifique que la temperatura de "OFF" (apagado) sea más alta que la de "ON" (encendido). Cuando esté en modo de calentador, aparecerá una llama en la esquina inferior derecha de la pantalla.
CONTINUACIÓN DE FUNCIONAMIENTO
INSTRUCCIONES DE DOBLADO
NOTA: Evite arrugar al doblar la manta. Las líneas dobladas deben tener un arco para evitar daños al producto.
NOTA: Solo doble la manta las veces que sea necesario para almacenarla. Doblar o arrugar en exceso podría dañar el producto.
NOTA: Nunca doble la manta si está caliente. Nunca enrolle el producto.
-
Expanda la manta con el logo boca arriba.
-
Doble los bordes hacia el centro. (Vea Diagrama 4)
FUNCIONES DE CONTROL PROGRAMABLES
Apagado (Temperatura del Relé "OFF"): Temperatura configurable a la que el regulador apagará la manta térmica. Rango: -40°C a 100°C (-40° to 212°F).
Encendido (Temperatura del Relé "ON"): Temperatura configurable a la que el regulador encenderá la manta térmica. Rango: -40°C a 100°C (-40° to 212°F).
ASd – Retraso de Anticiclo Corto – Preconfigurar a cero minutos, es el periodo de espera antes de que el regulador haga cualquier cosa después de conectarlo o después de que la corriente regrese en caso de un corte de energía temporal. Por ejemplo, ASd es útil cuando use una bomba de enfriamiento al presentarse un corte de energía o ciclo de temperatura que detengan el compresor y este no pueda reiniciarse de manera segura hasta que la presión se haya estabilizado en el sistema, lo cual puede tomar varios minutos. En el caso de los calentadores, no es necesario esperar para reiniciar el sistema.
SF – Operación de Falla del Sensor – Está preconfigurada a cero, lo cual tiene el mismo efecto de apagar el calentador en caso de que falle el sensor. Ajústelo a uno si desea utilizar la máxima potencia sin control de temperatura si el sensor no funciona correctamente.
F o C – Unidades de Temperatura – La unidades pueden cambiarse de grados Fahrenheit a Celsius o viceversa oprimiendo simultáneamente las flechas "UP" y "DOWN".
Para cambiar los valores de cualquiera de estas variables (excepto F o C), presione y sostenga MENU hasta que SP parpadee en la pantalla, luego suelte MENU. El regulador estará ahora en modo de programación. Utilice las flechas de "UP" o "DOWN" (Arriba o Abajo) para navegar a la función deseada. Presione MENU otra vez para mostrar el valor actual de esa función. Utilice los botones de flechas para seleccionar un nuevo valor, luego presione el botón de MENU otra vez para guardar el nuevo valor en la memoria. Si el botón de MENU no se presiona dentro de los siguientes 30 segundos, el regulador saldrá del modo de programación y no se cambiará el valor.
INFORMACIÓN ADICIONAL DEL REGULADOR
NEMA/UL 4X – Carcasa hermética.
120VAC GHT2002J (A419AEC), máximo de 15 Amperios para mantas térmicas.
Más información en "Controles Electrónicos de Temperatura de la Serie A419 con carcasas herméticas NEMA 1 o NEMA 4X", también incluido con el regulador.
