MANUAL DE USUARIO Lynton 53051 HONEYWELL

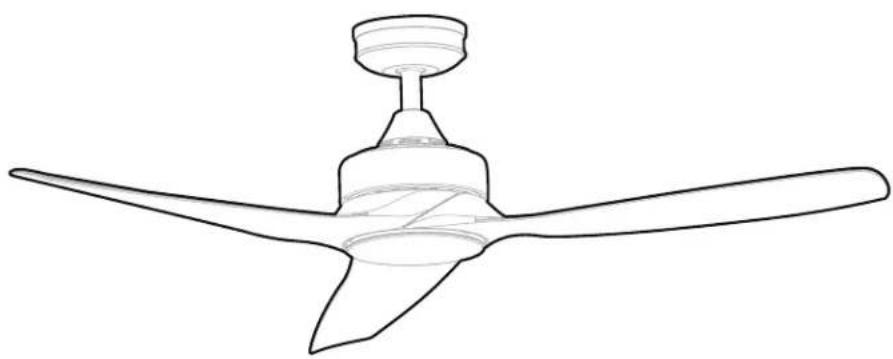

Ventilador de techo Lynton

Guía del usuario

Lea y guarde estas instrucciones antes de usar el producto

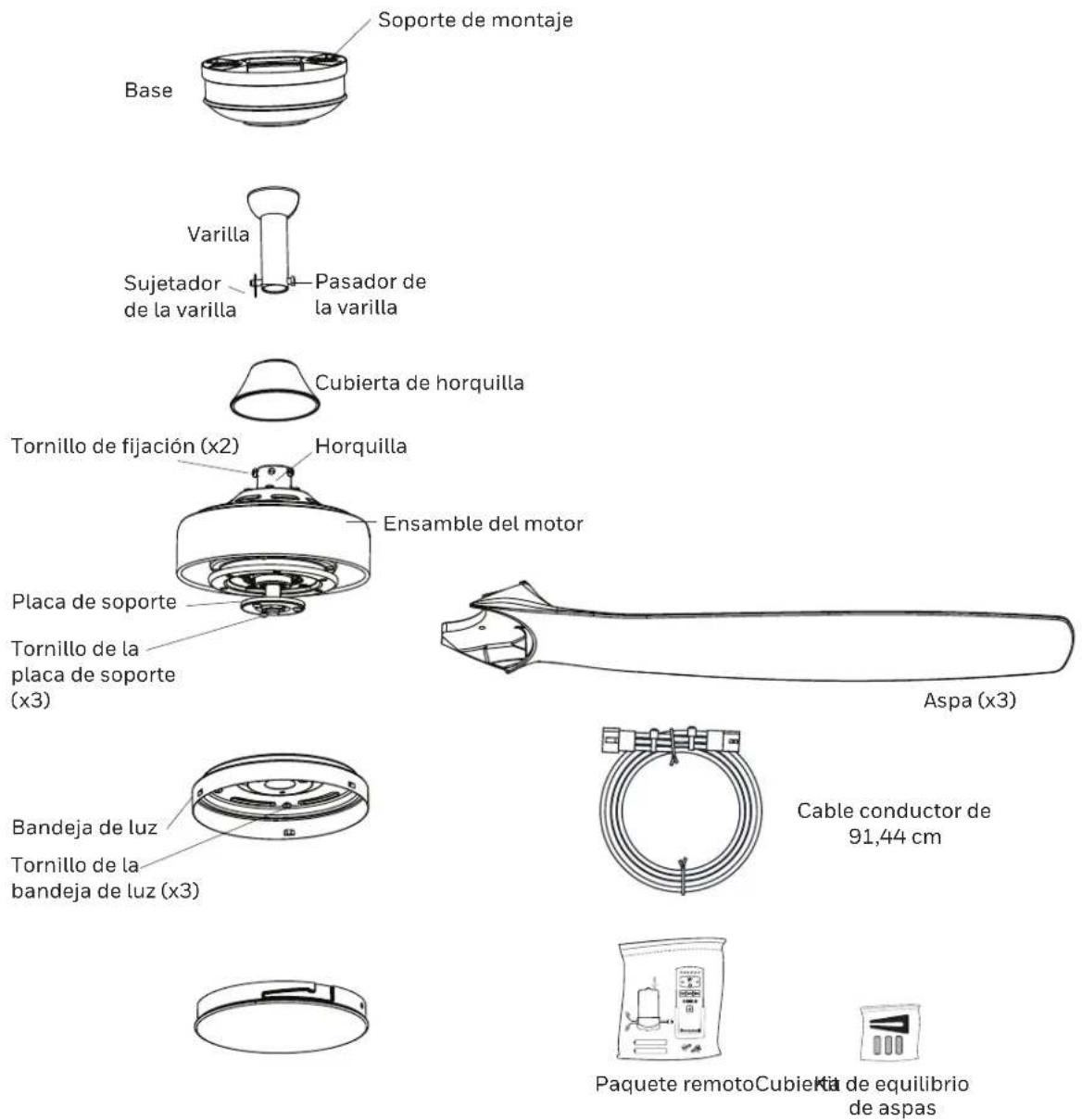

CONTENIDO DEL PAQUETE

Soporte de montaje Base Varilla Sujetador de la varilla Pasador de la varilla Cubierta de horquilla Tornillo de fijación (x2) Horquilla Ensamble del motor Placa de soporte Tornillo de la placa de soporte (x3) Aspa (x3) Bandeja de luz Tornillo de la bandeja de luz (x3) Cable conductor de 91,44 cm Paquete remoto Cubierta de equilibrio de aspas

ADITAMENTOS

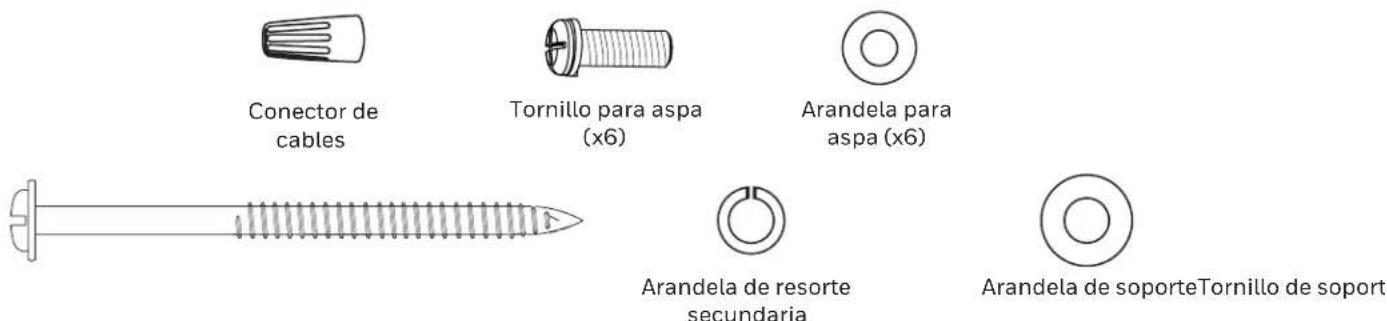

Conector de cables Tornillo para aspa (x6) Arandela para aspa (x6) Arandela de resorte secundaria Arandela de soporte Tornillo de soport

Nota: es posible que se incluyan algunos aditamentos adicionales. Las cantidades que se indican arriba son las necesarias para la instalación.

GRACIAS

Los ventiladores de techo Honeywell cuentan con una colección de ventiladores de varios tamaños y especificaciones para garantizar que su elección de ventilador para interiores o exteriores brinde un rendimiento óptimo para el tamaño de su habitación. Puede confiar en que la calidad de los ventiladores de techo Honeywell brindará el máximo flujo de aire y opciones de iluminación con estilo. Los ventiladores de techo Honeywell utilizan materiales de alta calidad que son duraderos para brindar una excelente apariencia y para durar muchos años.

INFORMACIÓN DE SEGURIDAD

Por favor lea y entienda la totalidad de este manual antes de intentar ensamblar, operar o instalar el producto.

• Antes de que comience a instalar el ventilador, desconecte el suministro eléctrico retirando los fusibles o apagando el interruptor cortacircuitos.
• Asegúrese de que todas las conexiones eléctricas cumplan con los códigos y decretos locales, con el Código Eléctrico Nacional, y con la norma ANSI/NFPA 70-199. Contrate a un electricista calificado o consulte un manual de cableado “hágalo usted mismo” si usted no está familiarizado con la instalación de cableado eléctrico.
• Asegúrese de que el sitio de instalación que escogió permita un espacio libre mínimo de 7 pies (2,14 m) desde las aspas hasta el piso y al menos 30 pulg. (76 cm) desde el extremo de las aspas a cualquier obstrucción.
• CALIFICADO PARA LUGARES HÚMEDOS. Este ventilador está diseñado para lugares húmedos o interiores. No es adecuada para exteriores.
• El peso neto de este ventilador es: XXX kg.

PELIGRO: cuando use una caja de distribución existente, asegúrese de que dicha caja de distribución está sujetada con seguridad a la estructura del edificio y que puede soportar el peso total del ventilador. El no hacerlo puede ocasionar lesiones graves o la muerte. La estabilidad de la caja de distribución es esencial para minimizar el bamboleo y el ruido del ventilador después que se ha completado la instalación.

ADVERTENCIA: para reducir el riesgo de incendios o descargas eléctricas, no use el ventilador con dispositivos de control de velocidad para estado sólido ni controle la velocidad del ventilador con un regulador de intensidad de rango completo.

ADVERTENCIA: para reducir el riesgo de incendios, descargas eléctricas o lesiones personales, instale el ventilador en una caja de salida marcada como “APTA PARA SOSTENER UN VENTILADOR” y utilice los tornillos de montaje incluidos en la caja de salida. La mayoría de las cajas de salida que se usan comúnmente para sostener ensambles de iluminación no son aptas para sostener un ventilador y puede ser necesario reemplazarlas. Si tiene dudas, consulte a un electricista calificado. Asegure la caja de salida directamente a la estructura del edificio. La caja de salida y su soporte deben ser capaces de sostener el peso del ventilador en movimiento (al menos 15,88 kg).

ADVERTENCIA: para reducir el riesgo de incendios, descargas eléctricas o lesiones personales, los conectores de cables proporcionados con este ventilador están diseñados para soportar solo un cable de la casa de calibre 12 y dos cables conductores del ventilador. Si el cable de su casa es de un calibre superior a 12 o hay más de un cable para conectar los dos cables conductores del ventilador, pregúntele a un electricista cuál es el tamaño adecuado de los conectores de cables que debe utilizar.

ADVERTENCIA: para reducir el riesgo de incendios, descargas eléctricas o lesiones personales, no doble los brazos de las aspas al instalarlas, al equilibrarlas o al limpiar el ventilador. No introduzca objetos entre las aspas en movimiento.

ADVERTENCIA: para reducir el riesgo de lesiones personales, use solo las piezas que se incluyen con este ventilador. El uso de piezas distintas a aquellas que se incluyen con este ventilador anulará la garantía.

PRECAUCIÓN: asegúrese de que la caja de salida cuente con la puesta a tierra adecuada o de que haya un conductor (verde o desnudo) de tierra.

PRECAUCIÓN: revise cuidadosamente todos los tornillos, pernos y tuercas en el ensamble del motor del ventilador para comprobar que no estén flojos.

INFORMACIÓN DE SEGURIDAD

PRECAUCIÓN: Este dispositivo cumple con el estándar(s) exento de licencia de la industria de Canadá RSS. El funcionamiento está sujeto a las siguientes dos condiciones: (1) este dispositivo no debe causar interferencia, y (2) este dispositivo deberá aceptar cualquier interferencia recibida, incluida la interferencia que pudiese causar la operación no deseada (si es necesario).

CAN ICES-003 (B) / NMB-003 (B)

Este dispositivo cumple con la sección 15 de las reglas de la FCC. El funcionamiento está sujeto a las siguientes dos condiciones: (1) este dispositivo no debe causar interferencia perjudicial, (2) este dispositivo deberá aceptar cualquier interferencia recibida, incluida la interferencia que pudiese causar la operación no deseada.

Este equipo ha sido probado y se ha verificado que cumple con los límites para un dispositivo digital clase B, conforme a la sección 15 de las reglas de la FCC. Estos límites están diseñados para proporcionar protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y se usa de acuerdo con las instrucciones, puede causar interferencia perjudicial para las comunicaciones de radio. Sin embargo, no se garantiza que no se producirán interferencias en una instalación en particular. Si este equipo genera una interferencia perjudicial para la recepción de radio o televisión, que se puede determinar apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia con una o más de las siguientes medidas:

--Reoriente o reubique la antena de recepción.

--Aumente la separación entre el equipo y el receptor.

--Conecte el equipo a un tomacorriente de un circuito distinto del que usa el receptor.

--Solicite ayuda al distribuidor o a un técnico con experiencia en radio/TV.

Tenga presente que cualquier cambio o modificación que no esté expresamente aprobado por la parte responsable del cumplimiento podría anular la autorización del usuario para utilizar el equipo.

HKC-US

Al menos dos veces al año, baje la base para revisar en ensamble de la varilla, y luego apriete todos los tornillos en el ventilador. Limpie la carcasa del motor solo con un cepillo suave o un paño sin pelusas para evitar rayar el acabado. Limpie las aspas con un paño sin pelusas.

Reemplazo de la batería: use baterías alcalinas AAA de 1.5 V. ADVERTENCIA: mantenga las baterías lejos del alcance de los niños. Puede ser fatal si se ingiere. En caso de ingestión de una batería, consulte inmediatamente a un médico. No deben recargarse las baterías que no estén creadas para tal fin. No mezcle los diferentes tipos de baterías, como alcalinas, carbono-zinc o baterías recargables. No mezcle baterías antiguas con nuevas. Las baterías se deben introducir en la polaridad correcta. Las baterías agotadas se deben retirar del producto. No incinere las baterías, ya que podrían explotar o filtrarse.

Importante: antes de realizar cualquier trabajo de mantenimiento, desconecte el suministro de electricidad principal. No utilice agua ni un paño húmedo para limpiar el ventilador.

PREPARACIÓN

Antes de comenzar a ensamblar este producto, asegúrese de tener todas las piezas. Compare todas las piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el producto si falta alguna pieza o si estas están dañadas.

Tiempo estimado de ensamblaje: 2 horas

Herramientas necesarias (no se incluyen): destornilladores Phillips y de cabeza plana, gafas de seguridad, escalera de tijera, pinzas cortacables y pinzas pelacables.

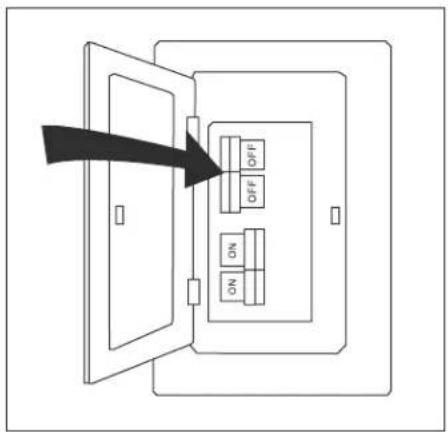

1. Gire las soportes de circuito y el interruptor de pared hacia los conductores de la línea de suministro del ventilador (Figura 1.1). PELIGRO: si no interrumpe el suministro de electricidad antes de la instalación, pueden producirse lesiones graves o la muerte.

2. Seleccione una de las siguientes opciones de montaje (Figura 1.2):

Montaje estándar - es más adecuado para los techos de más de 2,43 m de altura. Para los techos más altos, se recomienda utilizar una varilla más larga (no incluida).

Montaje en ángulo - es más adecuado para los techos en ángulo o de bóveda. En ocasiones, es necesario utilizar una varilla más larga para garantizar que la separación entre las aspas y el techo sea adecuada. Si realiza el montaje en ángulo, verifique que el ángulo del techo no tenga una inclinación superior a 10°.

Montaje al ras - no está disponible para este artículo.

El método de montaje cerrado - no está disponible para este artículo.

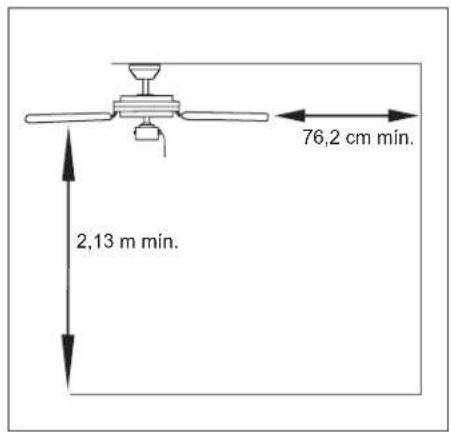

1. Elija la ubicación apropiada - Asegúrese de que las aspas estén al menos a 76,2 cm de cualquier obstrucción y al menos a 2,13 m del piso (Figura 1.3).

Montaje estándar Montaje en ángulo Montaje al ras Montaje cerrado

Figura 1.2

76,2 cm mín. 2,13 m mín.

Figura 1.3

INSTALACIÓN INICIAL

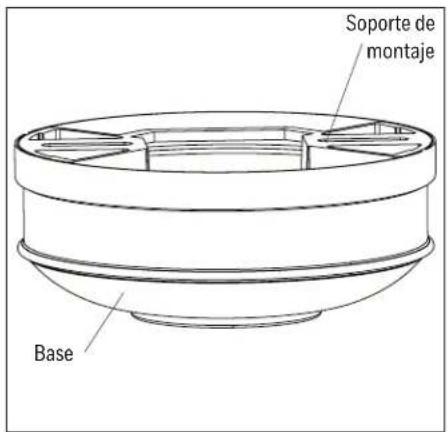

1. Sostenga con firmeza la cubierta mientras gira el soporte de montaje en dirección contraria a las manecillas del reloj para retirarla (Figura 2.1).

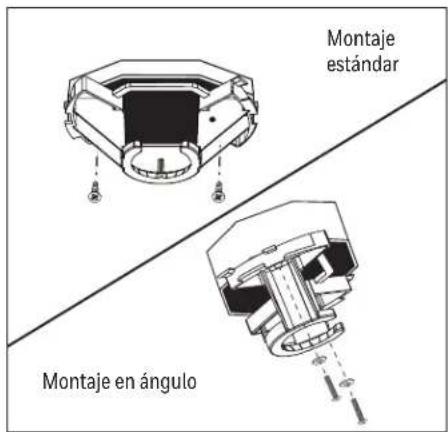

2. Fije el soporte de montaje a la caja de salida (se vende por separado) con los tornillos y las arandelas incluidos con la caja de salida. ADVERTENCIA: para reducir los riesgos de incendios, descargas eléctricas o lesiones personales, utilice, para el montaje, una caja de salida marcada como "Acceptable for Fan Support" y utilice los tornillos y arandelas de montaje incluidos en la caja de salida (Figura 2.2).

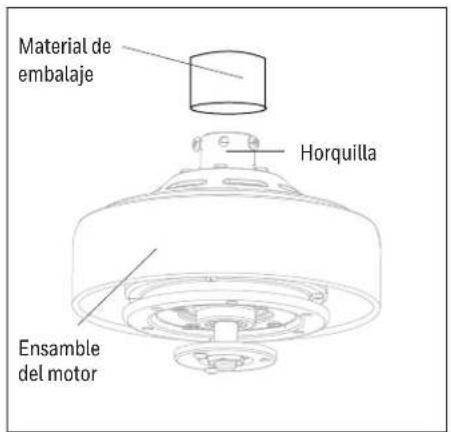

3. Retire y deseche el material de embalaje naranja de la horquilla del ensamble del motor (Figura 2.3).

Soporte de montaje Base

Figura 2.1

Montaje estándar Montaje en ángulo

Figura 2.2

Material de embalaje Horquilla Ensamble del motor

Figura 2.3

INSTRUCCIONES DE MONTAJE ESTÁNDAR O EN ÁNGULO

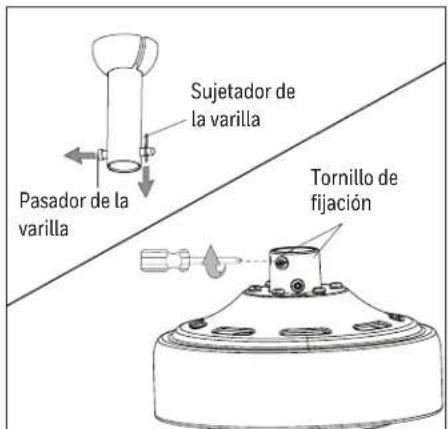

1. Retire el sujetador de la varilla y el pasador de la varilla de la varilla. Luego afloje parcialmente los tornillos de fijación que se encuentran en la horquilla de la parte superior del ensamble del motor (Figura 3.1).

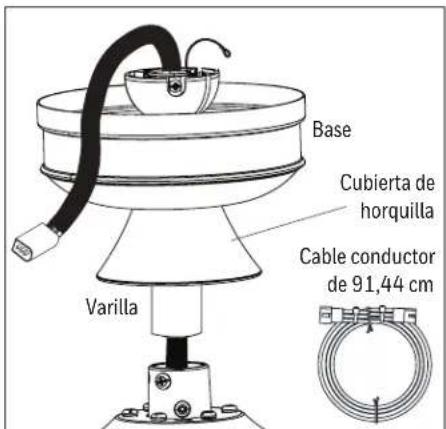

2. Introduzca la varilla a través de la base y la cubierta de la horquilla. Pase los cables y cable trenzado desde el ensamblaje del motor a través de la varilla. Según la longitud de la varilla que utilice, es posible que tenga que utilizar el cable conductor de 91,44 cm para alojar una varilla de 91,44 cm o 121,92 cm (se venden por separado). Cuando sea necesario, conecte el conector de 3 clavijas que se extiende desde el centro de la varilla a un extremo del cable conductor de 91,44 cm. Nota: la varilla que se incluye con este ventilador no utilizará el cable conductor de 91,44 cm (Figura 3.2).

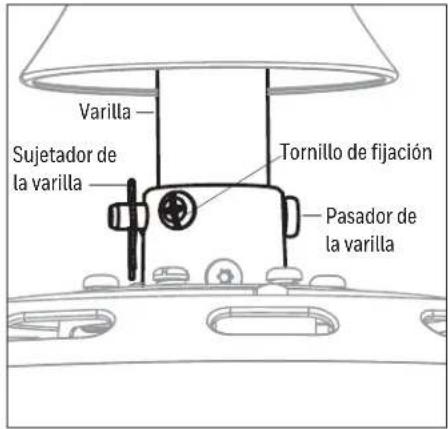

3. Deslice la varilla por la horquilla del ensamble del motor, alinee los orificios, luego vuelva a instalar el sujetador de la varilla y el pasador de la varilla. Asegure con los tornillos de fijación y deslice la cubierta de la horquilla hacia abajo hasta que quede sobre el ensamblaje del motor (Figura 3.3).

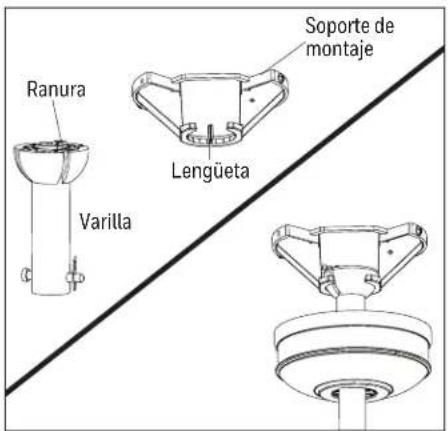

4. Instale el extremo de la bola de la varilla en la abertura del soporte de montaje (Figura 3.4). La varilla no debe girar si está instalada de manera correcta. ADVERTENCIA: no alinear la ranura de la varilla con la lengüeta del soporte de montaje podría causar que el ventilador tambalee o se caiga y provocar lesiones graves o la muerte.

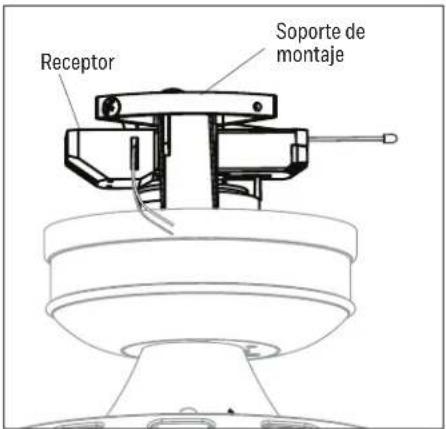

5. Conecte el conector de 3 clavijas de la varilla al conector de 3 clavijas del recibidor. Luego, inserte el recibidor, primero la antena, en el soporte de montaje con el lado plano hacia el techo. Nota: el recibidor se apoyará directamente sobre la parte superior de la varilla (Figura 3.5).

Sujetador de la varilla Pasador de la varilla Tornillo de fijación

Figura 3.1

Base Cubierta de horquilla Cable conductor de 91,44 cm Varilla

Figura 3.2 Figura 3.3

Varilla Sujetador de la varilla Tornillo de fijación Pasador de la varilla

Ranura Varilla Soporte de montaje Lengüeta

Figura 3.4

Receptor Soporte de montaje

Figura 3.5

INSTRUCCIONES DE SISTEMA DE SUSPENSIÓN SECUNDARIO

Para la instalación en los Estados Unidos: los códigos de construcción en EE. UU. no exigen la instalación de un sistema de suspensión secundario. Si se desea, el cable trenzado se puede cortar y retirar con pinzas de corte (se venden por separado) Continúe con INSTALACIÓN FINAL. Para la instalación en Canadá: en cumplimiento con los códigos de construcción de Canadá, se requiere la instalación de un sistema de suspensión secundario.

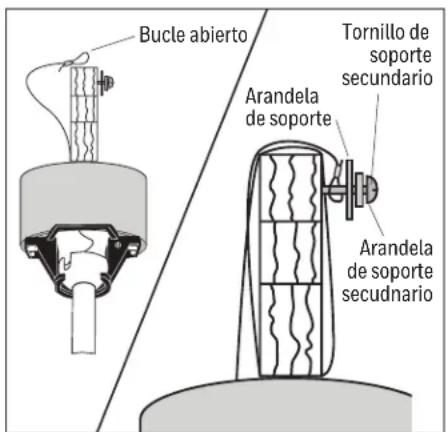

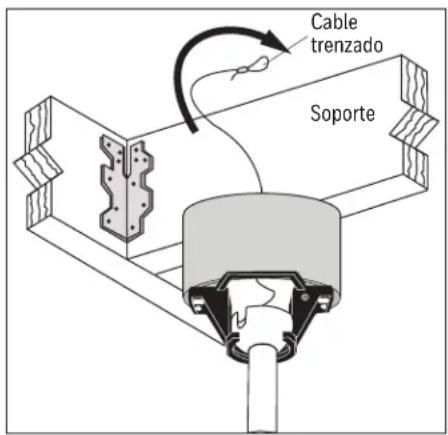

1. Pase el bucle del cable trenzado, preensamblado en el ensamble del motor, hacia arriba a través de la caja de salida montada en el techo (Figura 4.1).

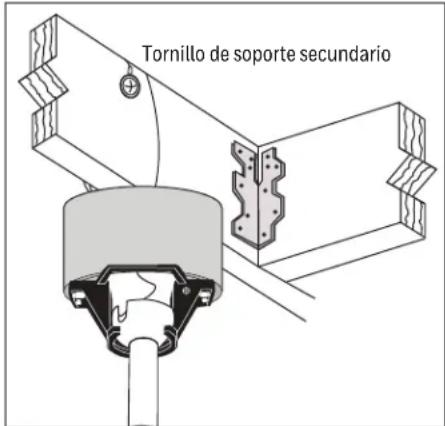

2. Instale el tornillo de soporte secundario, la arandela de resorte secundaria y la arandela de soporte parcialmente en el costado del soporte instalado en el techo. Luego, levante el cable trenzado por sobre el soporte de techo y coloque el bucle abierto del cable trenzado alrededor del tornillo de soporte secundario. Nota: Es posible que no se pueda acceder al soporte de techo desde abajo. Si no es así, se debe acceder desde arriba.

Importante: el cable trenzado debe formar un círculo completo alrededor del soporte para asegurar el ventilador (Figura 4.2).

1. Apriete el tornillo del soporte secundario para asegurar el cable trenzado (Figura 4.3).

Cable trenzado Soporte

Bucle abierto Tornillo de soporte secundario Arandela de soporte Arandela de soporte secundario

Tornillo de soporte secundario

Figura 4.2 Figura 4.1 Figura 4.3

INSTALACIÓN FINAL

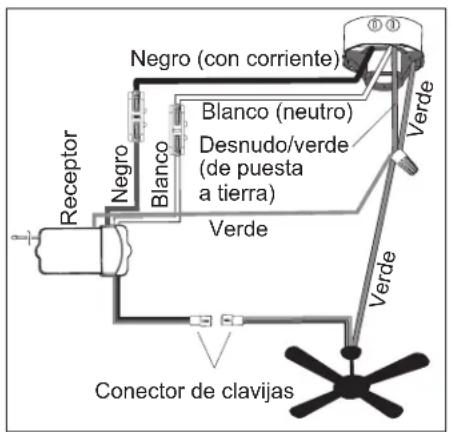

1. Realice las siguientes conexiones de cables según el diagrama y estos pasos (Figure 5.1):

2. Levante la palanca y empuje el conductor del suministro blanco (neutral) dentro del orificio vacío del conector a presión preensamblado al conductor blanco del receptor y baja la palanca para asegurar el conductor.

3. Levante la palanca y empuje el conductor del suministro negro (con corriente) dentro del orificio vacío del conector a presión preensamblado al conductor negro del receptor y baje la palanca para asegurar el conductor.
4. Conecte los conectores de clavija del receptor a las conexiones de clavija del ventilador: 3 clavijas a 3 clavijas.
5. Utilice el conector de cables de la bolsa de aditamentos para conectar los conductores verdes de la varilla y del soporte de montaje al conductor del suministro desnudo/verde (de puesta a tierra).

Importante: si los conductores del suministro domésticos tienen colores diferentes a los que se mencionaron anteriormente, un electricista profesional debe determinar el cableado correcto.

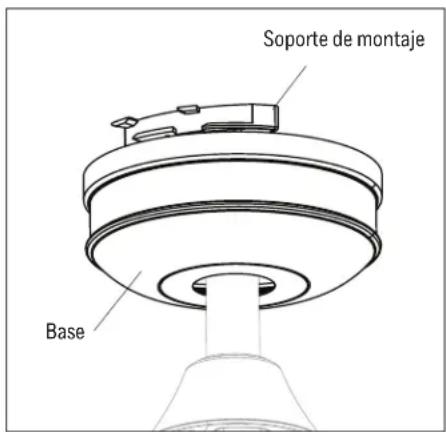

1. Levante la cubierta sobre el soporte de montaje y gírela en dirección de las manecillas del reloj hasta que esté segura (Figura 5.2).

Negro (con corriente) Blanco (neutro) Desnudo/verde (de puesta a tierra) Verde Verde Conector de clavijas

Soporte de montaje Base

Figura 5.2 Figura 5.1

INSTALACIÓN FINAL

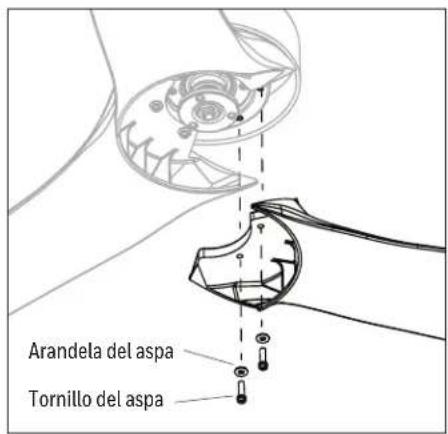

1. Alinee los oricios de un aspa con los dos oricios para tornillos del aspa en la parte inferior del ensamble del motor. Asegure el aspa con dos tornillos y arandelas para el aspa. Repita los mismos pasos para el resto de las aspas (Figura 5.3).

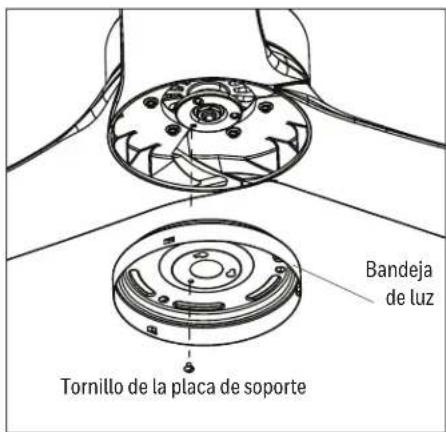

2. Alinee los chaveteros de la bandeja de luz con los tornillos sueltos de la placa de soporte. Gire el bandeja de luz en dirección de las manecillas del reloj y vuelva a colocar el tornillo de la placa de soporte que se retiró anteriormente. Apriete todos los tornillos (Figura 5.4).

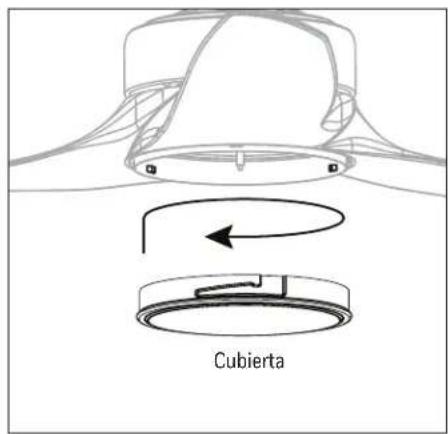

3. Fije la cubierta girando la cubierta firmemente en dirección de las manecillas del reloj hasta que esté segura. PRECAUCIÓN: evite enroscar la cubierta durante la instalación. Una instalación incorrecta podría hacer que la cubierta sea difícil de retirar o hacer que se caiga, lo que podría causar lesiones graves (Figura 5.5).

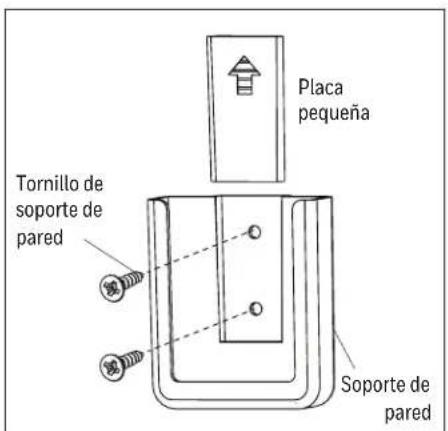

4. El paquete remoto viene equipado con un soporte de pared. Si desea instalar el soporte de pared, retire la placa pequeña para dejar al descubierto los orificios para tornillos. Inserte los tornillos de soporte de pared para el soporte de pared por los orificios y en la pared, y luego cubra con la placa pequeña que retiró previamente. Se puede guardar el control remoto en el soporte de pared para un fácil acceso (Figura 5.6).

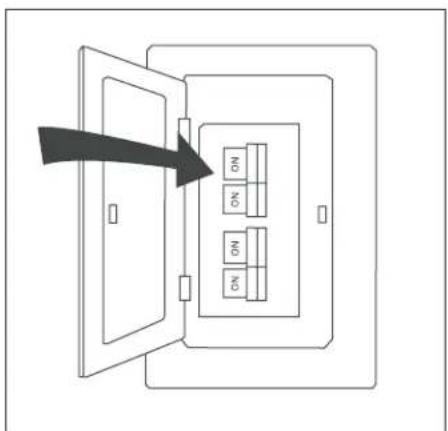

5. Encienda el suministro de electricidad del ventilador a la caja del interruptor de circuito y interruptor de pared. El ensamblaje está listo (Figura 5.7).

Arandela del aspa Tornillo del aspa

Tornillo de la placa de soporte Bandeja de luz

Cubierta

Figura 5.4 Figura 5.3 Figura 5.5

Placa pequeña Tornillo de soporte de pared Soporte de pared

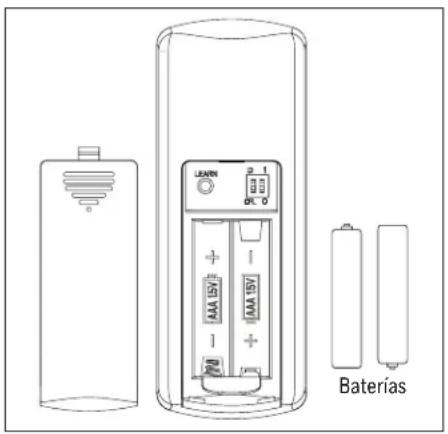

1. Use un destornillador de cabeza plana, de ser necesario, para retirar la cubierta de la batería en la parte posterior del control remoto del paquete remoto. Inserte dos baterías en el control remoto; asegúrese de que la polaridad de las baterías coincida con la polaridad indicada en el compartimiento para esta: positivo (+) con positivo (+) y negativo (-) con negativo (-). Vuelva a colocar la contratapa y presione el botón de encendido del ventilador en el control remoto para asegurarse de que se encienda el indicador LED y que el control remoto encienda el ventilador (Figura 6.1).

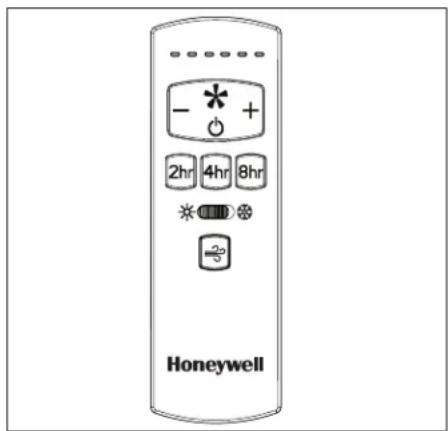

2. Para controlar el ventilador con el control remoto, presione y suelte los siguientes botones (Figura 6.2):

- Indicador LED: indica las seis velocidades del ventilador. debe iluminarse al presionar cualquier botón. De no ser así, reemplace las baterías AAA de 1.5 V.

El botón de Alimentación del ventilador tiene tres opciones:

* / ⊙ Apaga el ventilador o enciende el ventilador en la velocidad previamente seleccionada.
+ Aumenta la velocidad del ventilador.
— Reduce la velocidad del ventilador.
2hr Temporizador de apagado automático: apaga el ventilador después de 2 horas (2hr). Presione el botón ventilador alimentación para desactivar.
4hr Temporizador de apagado automático: apaga el ventilador después de 4 horas (4hr). Presione el botón ventilador alimentación para desactivar.
8hr Temporizador de apagado automático: apaga el ventilador después de 8 horas (8hr). Presione el botón ventilador alimentación para desactivar.
*Interruptor de reversa: Cuando el clima sea más cálido, mueva el interruptor de reversa hacia izquierda para crear un flujo de aire descendente y lograr un efecto de viento refrescante.

Cuando el clima sea más frío, mueva el interruptor de reversa hacia derecha para crear un flujo de aire ascendente y ayudar mover el aire caliente estancado del área del techo.

Brisa variable: imita una brisa natural, como si estuviera al aire libre. Presione cualquier botón de velocidad para salir de este modo.

LEAFIN 2.1 0.0 AIA 15V AAA 15V B Baterías

- * 2hr 4hr 8hr Honeywell

Figura 6.2 Figura 6.1

SOLUCIÓN DE PROBLEMAS

Si experimenta alguna falla, verifique la sección Solución de problemas a continuación. Si el problema no se puede solucionar o experimenta dificultades en la instalación, póngase en con contacto con el Departamento de Servicio: 1-877-361-3883, de 8 a. m. a 5 p. m. hora central, de lunes a viernes.

ADVERTENCIA: antes de realizar cualquier trabajo de mantenimiento, desconecte el suministro de electricidad principal.

PROBLEMA ACCIÓN CORRECTIVA

El ventilador no se mueve.	1. Mueva firmemente el interruptor de reversa completamente hacia la izquierda o hacia la derecha.2. Asegúrese de que el interruptor de pared esté encendido.3. Encienda el suministro eléctrico o revise el fusible (interruptor).4. Desactive la alimentación eléctrica y revise todas las conexiones de la caja de salida del techo.
El ventilador hace ruido.	1.Revise y apriete todos los tornillos que sostienen las aspas del ventilador en los brazos de las aspas y en el motor.2. Reemplace el aspa partida.3. No use un regulador de intensidad de rango completo para controlar la velocidad del ventilador.4. Verifique que la caja de salida esté asegurada a la estructura del edificio.5. Asegúrese de que el soporte de montaje esté fijo en la caja de salida y que los tornillos estén apretados.
Hay un tambaleo excesivo.	1. Revise y apriete todos los tornillos que sostienen las aspas del ventilador en los brazos de las aspas y los brazos de las aspas en el motor.2. Intercambie un aspa con otra del lado opuesto. O bien, equilibre el ventilador mediante el kit de equilibrio de aspas.3. Desconecte el suministro de electricidad. Afloje la base y verifique que el soporte de montaje esté sujeto a la caja de salida eléctrica. El soporte debe estar al ras de la caja de salida y no debe moverse.4. Utilice una varilla más larga o mueva el ventilador a otra ubicación.5. Levante la cubierta de horquilla y apriete el tornillo de ajuste en la horquilla hasta que quede firme.
El control remoto no funciona.	1. Instrucciones de sincronización: desconecte el suministro de electricidad hacia el ventilador y vuelva a conectarlo. Dentro de los 30 segundos, mantenga presionados los botones Velocidad alta y Velocidad baja (o el botón “LEARN” [Aprender] ubicado en el compartimiento de la batería) durante 3 segundos. El ventilador se encenderá cuando esté en velocidad alta y la luz parpadeará dos veces y permanecerá encendida, lo que indicará que la sincronización se realizó con éxito.2. Inserte las baterías nuevas AAA en el compartimiento de la batería del control remoto.3. Si hay varios ventiladores en la cercanía, apague los otros ventiladores y vuelva a sincronizar el control remoto.

GARANTÍA LIMITADA DE POR VIDA

A continuación, el fabricante, Hong Kong China Electric Appliance Company (HKC) garantiza que el motor de ventilador de este ventilador de techo se encuentra libre de defectos de fabricación y material durante la vida útil de este producto. Además, conforme a las limitaciones establecidas a continuación, HKC también garantiza que todas las piezas de este ventilador de techo (las “piezas del ventilador de techo” no incluyen el motor ni las piezas hechas total o parcialmente de vidrio) se encuentran libres de defectos de fabricación y material durante el periodo de un año siguiente a la fecha de compra del comprador minorista original.

El comprador original es quien debe realizar todas las reclamaciones, ya sea que haya adquirido el producto a través de una tienda o por medio de un contratista. Los defectos de las piezas del ventilador de techo deberán informarse dentro del primer año a partir de la fecha de compra. Las piezas hechas total o parcialmente de vidrio y los acabados metálicos y otras superficies no tienen garantía.

Los compradores son responsables de los costos de extracción y reinstalación del producto. Los daños de cualquier pieza que resulten del desgaste o del deterioro normales, de accidentes, del uso inapropiado o de errores de instalación no cuentan con la cobertura de esta garantía. HKC no asume ninguna responsabilidad por la instalación del ventilador. Los servicios proporcionados por electricistas no autorizados invalidarán la garantía.

La única responsabilidad de HKC consiste en reparar o reemplazar el motor, las piezas o los productos conforme a los términos indicados anteriormente. HKC no asume ninguna responsabilidad por las pérdidas o los daños de ningún tipo, incluidos los daños accidentales o resultantes que sean la consecuencia directa o indirecta de cualquier incumplimiento de la garantía, ya sean explícitos o implícitos, o de cualquier otra falla de este producto. Algunos estados no permiten las exclusiones o limitaciones de daños accidentales o resultantes, de modo que esta limitación podría no aplicarse a su caso.

Si el comprador original deja de ser el propietario del ventilador, la garantía se anula.

Si el comprador detecta un problema en el ventilador relacionado con defectos de fabricación o material dentro del periodo de garantía asociado a la pieza defectuosa, HKC acepta reemplazar la pieza defectuosa sin cargo o, como alternativa, reemplazar el ventilador de techo por uno de un modelo similar o superior.

Las garantías de HKC se encuentran sujetas a las limitaciones de las garantías escritas que se establecen en esta garantía limitada de por vida para los ventiladores de techo de HKC. Se rechazan todas las demás garantías implícitas y explícitas, incluidas, entre otras, la garantía implícita de idoneidad para un fin particular y la garantía implícita de comercialización. Algunos estados no permiten el rechazo de las garantías implícitas, de modo que este rechazo podría no aplicarse a su caso.

LISTA DE PIEZAS DE REPUESTO

Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 1-877-361-3883 de lunes a viernes, de 8 a.m. a 5 p.m., hora estándar central.

La marca Honeywell opera bajo la licencia de Honeywell International Inc.

Honeywell International Inc. No representa o establece las garantías respecto a este producto.

Este producto es manufacturado por
