MANUAL DE USUARIO Invigoration K-5535 KOHLER

Anote su número de modelo:

Français, page 8

Español, página 15

KOHLER®

Instrucciones para el kit de servicio

Kit de prueba para generador de vapor

Gracias por elegir KOHLER

¿Necesita ayuda? Comuníquese con nuestro Centro de Atención al Cliente.

• EE. UU./Canadá: 1-800-4KOHLER (1-800-456-4537) México: 001-800-456-4537 Horario de atención: Lunes a viernes de 8:00 AM a 5:00 PM (tiempo del centro) Idiomas: inglés, español, y servicios de traducción disponibles.
• Piezas de repuesto: kohler.com/serviceparts
• Cuidado y limpieza: kohler.com/clean
  • Patentes: kohlercompany.com/patents

Propósito

Use este kit de servicio para probar la funcionalidad del generador de vapor, del cable de control y del control digital.

Este kit consiste de una varita de prueba, un cable de prueba y un acoplador de 2 vías.

1. Revise el suministro eléctrico y el de agua

□ Revise que el voltaje a la unidad del generador de vapor sea entre 208 V y 240 V.
□ Verifique que el cable eléctrico y que el cortacircuitos dedicado en el panel eléctrico principal sean del tamaño correcto. Revise las especificaciones en la guía de instalación.
□ Verifique que el cortacircuitos al generador de vapor esté en la posición de activación "ON" en el panel eléctrico.
□ Para restablecer la energía, coloque el cortacircuitos en la posición OFF en el panel eléctrico.

□ Vuelva a conectar el suministro eléctrico.
□ Revise todas las conexiones del cable de control.
□ Verifique que el agua al generador de vapor esté abierta.

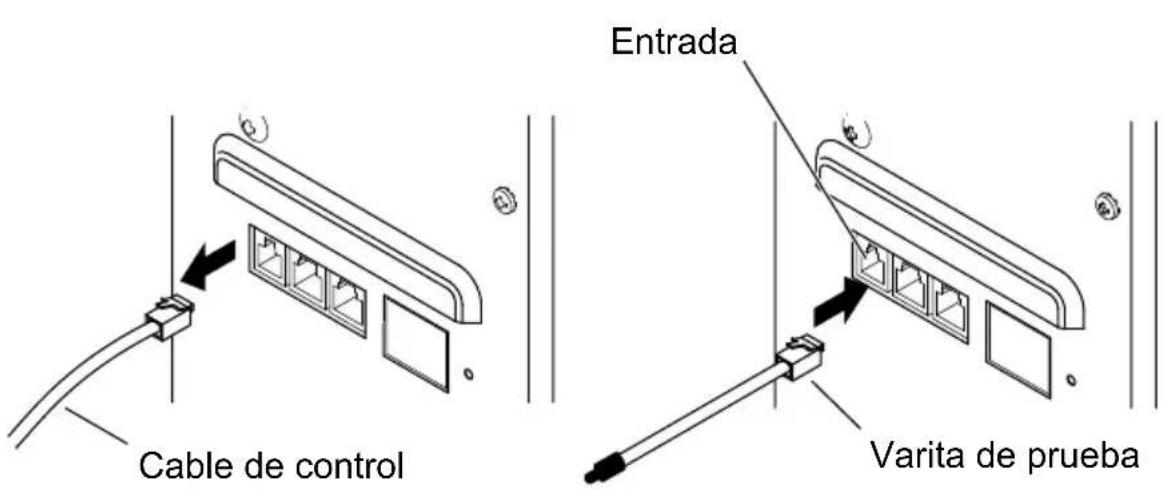

2. Pruebe el generador

□ Desconecte el cable de control del generador de vapor.
□ Introduzca la varita de prueba en la entrada para el cable de control del generador de vapor.
□ Si no escucha el relé hacer contacto en menos de 2 minutos: Hay una falla interna en el generador de vapor. Comuníquese con servicio al cliente.
□ Si escucha el relé hacer contacto: El generador de vapor está funcionando adecuadamente.
□ Retire la varita de prueba, y vuelva a conectar el cable de control al generador de vapor.
□ Haga funcionar el generador de vapor durante 5 minutos para verificar que la unidad produzca vapor.

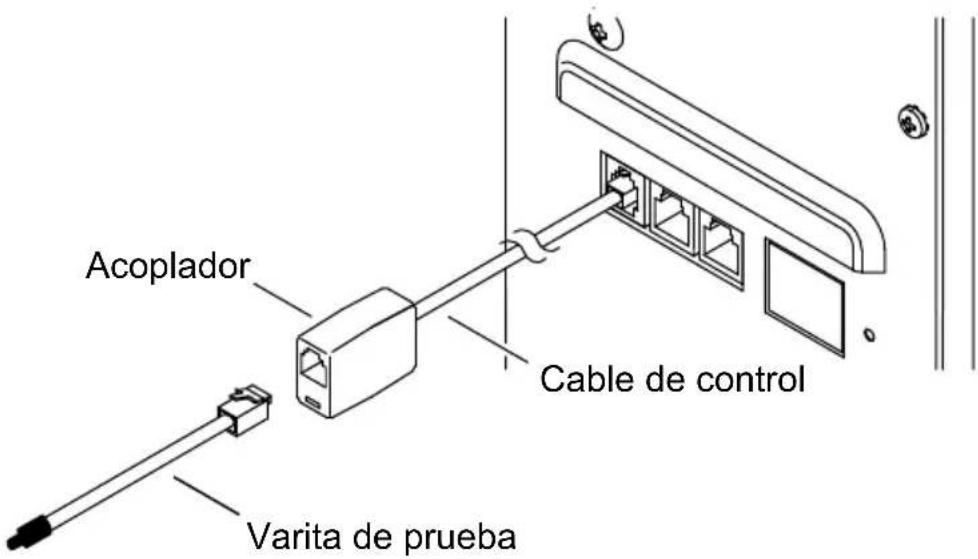

3. Pruebe el cable de control

□ Desconecte el cable de control del control digital. Deje el otro extremo del cable de control conectado al generador de vapor.
□ Conecte el acoplador al cable de control.
□ Introduzca la varita de prueba en el acoplador.
☐ Si no escucha el relé hacer contacto en menos de 2 minutos: El cable de control está dañado, y debe ser remplazado.
□ Si escucha el relé hacer contacto en menos de 2 minutos: El generador de vapor y el cable de control están funcionando correctamente.

4. Pruebe el control digital

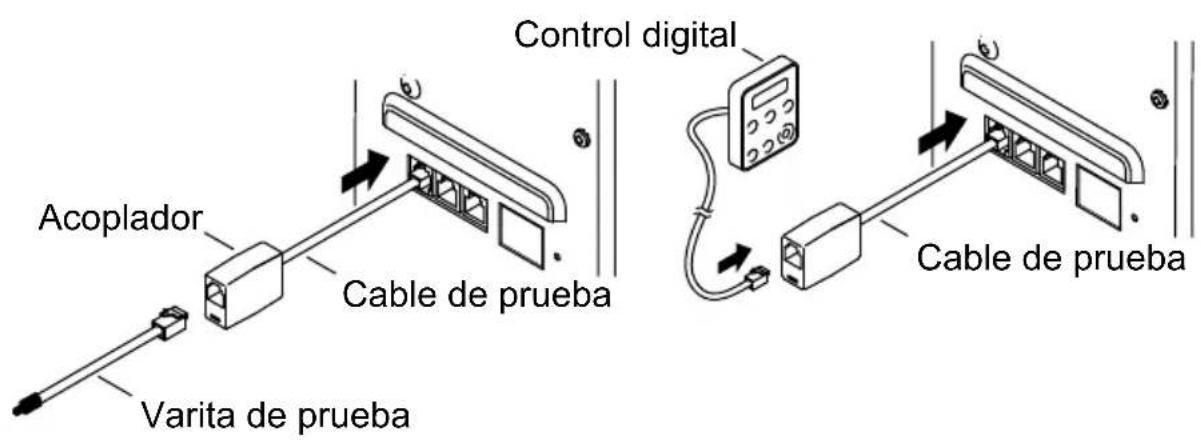

Revise el cable de prueba y el acoplador (Kit de prueba)

□ Desconecte el suministro eléctrico al generador de vapor.
□ Desconecte el cable de control del generador de vapor.
Introduzca el cable de prueba en la entrada para el cable de control del generador de vapor.
□ Conecte el acoplador al cable de prueba.
□ Aplique suministro eléctrico al generador de vapor.
□ Introduzca la varita de prueba en el acoplador.
□ Si no escucha el relé hacer contacto en menos de 2 minutos: El kit de prueba debe ser remplazado.
□ Si escucha el relé hacer contacto: El generador de vapor, el cable de prueba y el acoplador funcionan correctamente.

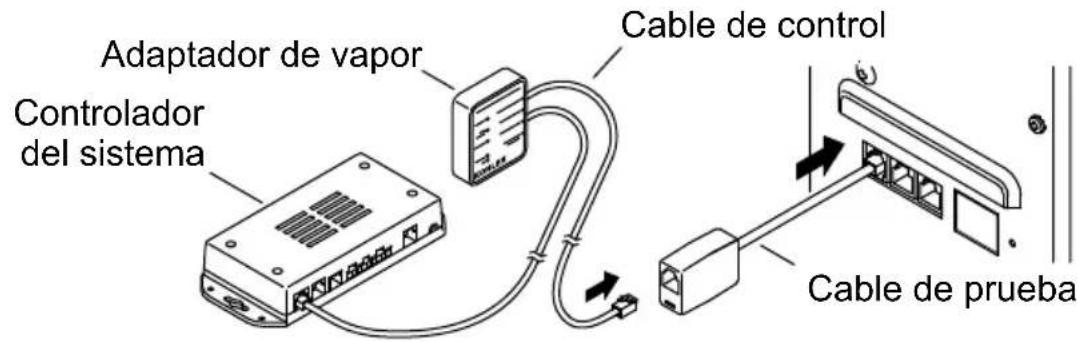

Revise el control digital

□ Desconecte la varita de prueba del acoplador.
□ Conecte el cable de control al acoplador.
□ Conecte el control digital al cable de control (en instalaciones de adaptador de vapor, conecte el adaptador de vapor y el controlador del sistema).
□ Active el control digital (o el adaptador de vapor).
☐ Si no escucha el relé hacer contacto: el control digital (o el adaptador de vapor) debe ser cambiado.
□ Si escucha el relé hacer contacto: el generador de vapor y el control digital (o el adaptador de vapor) están funcionando correctamente.

Comuníquese con su representante de servicio

Si todos los componentes mencionados en este kit han sido probados y funcionan correctamente, pero la unidad sigue sin funcionar, comuníquese con el representante autorizado de servicio de Kohler Co. para recibir asistencia. Llene la información en la siguiente página antes de comunicarse con el representante de servicio.

Propietario:
Teléfono durante el día:
E-mail:
Dirección:
Ciudad: Estado: Código postal:

Plomero/instalador:
Teléfono durante el día:
E-mail:
Dirección:
Ciudad: Estado: Código postal:

De la siguiente lista elija EL generador de vapor y EL control con los que está teniendo problemas:

Generador de vapor:
K-32324 K-32327 K-3	2332 K-32334
K-32325 K-32328 K-3	2333 K-32335
K-32326 K-32329

Control:
K-5548 K-5549 K-5557	K-5558

Número de serie:

Código de fecha:

¿Se trata de una instalación nueva? (Encierre en un círculo la respuesta correcta.)Sí / No

La unidad funcionó bien aproximadamente de: __/__/__ a __/__/__ .
