TB2F - Grifos TOTO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Grifo de bañera con ducha de mano
Marca	TOTO
Modelo	TB2F
Categoría	Grifería
Presión de funcionamiento mín	20 psi (0.14 MPa) dinámica
Presión de funcionamiento máx	80 psi (0.55 MPa) estática
Temperatura máxima del agua caliente	185°F (85°C)
Temperatura ambiente mínima	32°F (0°C)
Espesor de plataforma bruta máx	1-1/4" (32 mm)
Espesor de plataforma acabada	1/2" (12,7 mm) mín a 7/8" (22 mm) máx
Piezas incluidas	Tuberías (3: caliente, fría, ducha de mano), base de montaje del caño, juego de instalación (4 piezas)
Herramientas necesarias	Cinta de teflón, llave ajustable, pinzas ajustables
Mantenimiento y limpieza	Jabón suave, enjuagar con agua caliente, secar con un paño suave. Evitar limpiadores abrasivos, lana de acero o productos químicos corrosivos.
Garantía	Garantía limitada de por vida para el comprador original en América del Norte, Central y del Sur
Instrucciones de seguridad	No usar vapor, presión máx 80 psi, temperatura agua caliente máx 85°C, temperatura ambiente mín 0°C
Funciones principales	Mezclador, ducha de mano extraíble

Preguntas frecuentes - TB2F TOTO

¿Cómo instalar el grifo TB2F?

Siga los pasos del manual: retire el anillo de bloqueo, instale la base de montaje, conecte las tuberías (caliente, fría, ducha de mano) respetando los códigos de color, luego apriete. Asegúrese de que la fuente de agua esté cerrada antes de comenzar.

¿Qué presión de agua se recomienda?

La presión de funcionamiento debe estar entre 20 psi (0.14 MPa) dinámica y 80 psi (0.55 MPa) estática.

¿Cómo limpiar el grifo?

Use un jabón suave, enjuague con agua caliente y seque con un paño suave. Evite los limpiadores abrasivos, la lana de acero o los productos químicos corrosivos que pueden opacar el acabado.

¿Cuál es la temperatura máxima del agua caliente?

El agua caliente no debe exceder 185°F (85°C). No use vapor para el suministro de agua caliente.

¿Qué hacer en caso de fuga?

Primero verifique las conexiones de las tuberías. Asegúrese de que las juntas estén correctamente apretadas. Si la fuga persiste, contacte a un profesional o a TOTO para una reparación bajo garantía.

¿El grifo tiene garantía?

Sí, TOTO ofrece una garantía limitada de por vida para el comprador original contra defectos de material y fabricación, válida en América del Norte, Central y del Sur.

¿Puedo usar limpiadores abrasivos?

No, no se recomienda el uso de limpiadores abrasivos, lana de acero o productos químicos corrosivos ya que puede opacar el acabado y anular la garantía.

¿Qué piezas se incluyen con el grifo?

El paquete contiene 3 tuberías (caliente, fría, ducha de mano), la base de montaje del caño y un juego de instalación de 4 piezas.

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto se enumeran en el manual (páginas 18-19). Contacte a un distribuidor TOTO o al servicio al cliente para solicitar piezas.

¿Funciona el grifo con un calentador de vapor?

No, el manual especifica no usar vapor para el suministro de agua caliente. Use una fuente de agua caliente convencional.

MANUAL DE USUARIO TB2F TOTO

Válvula Para Grifo Montado Sobre Cubierta con Ducha de Mano

¡Gracias Por Elegir TOTO®! ......7

Antes de la Instalación ....7

Herramientas Necesarias Común ....7

Partes incluidas 8

Advertencias 8

Cuidado y Limpieza 8

Procedimiento de Instalación 9

Garantía....10

Dimensiones Preliminares ....17

Piezas de Repuesto 18-19

¡GRACIAS POR ELEGIR TOTO!

La misión de TOTO es dar al mundo estilos de vida más saludables, higiénicos y cómodos. Diseñamos cada producto guiándonos por el principio del equilibrio entre forma y función. Felicitaciones por su elección.

ANTES DE LA INSTALACIÓN

■ Respete todos los códigos de plomería locales..
■ Asegúrese que el suministro de agua esté apagado.

■ Lea estas instrucciones cuidadosamente para asegurar una instalación adecuada.
Este grifo está diseñado para su aplicación montado en un mostrador únicamente.

■ Grosor del mostrador sin terminar.....1-1/4" (32mm) Max.
Grosor del mostrador terminado.....1/2" (12.7mm) Min. a 7/8" (22mm) Max.

■ Proporcione un panel de acceso para las válvulas y las conexiones de la manguera desde la parte inferior del mostrador.
■ TOTO se reserva el derecho de actualizar el diseño del producto sin previo aviso.

HERRAMIENTAS QUE NECESITA

Cinta Para Tubería

Pinzas Ajustables

Alicates Ajustable

PARTES INCLUIDAS

Asegúrese que todas estas partes estén incluidas en su empacado:

Cuerpos de la válvula (1 caliente, 1 frío)

Mangueras (3) (caliente, frío y ducha de mano)

Accesorio de la base de la ducha de mano

Accesorio de la base del surtidor

Kit de instalación del tubo delgado (4 piezas)

ADVERTENCIAS

Para la segura operación del grifo, tenga en cuenta lo siguiente:

■ Presión operativa recomendada:

La temperatura del suministro de agua caliente no debe exceder los 185°F (85°C).

No use vapor para el suministro de agua caliente.
No use el producto a una temperatura ambiente inferior a 32°F (0°C).

CUIDADO Y LIMPIEZA

Su nueva válvula está diseñada para funcionar sin problemas durante muchos años. Si desea que luzca como nuevo, límpielo periódicamente con jabón suave, enjuáguelo bien con agua tibia y séquelo con un paño suave y limpio. No use limpiadores abrasivos, estropajos metálicos o sustancias químicas ásperas, ya que opacarán el acabado. El incumplimiento de estas instrucciones puede anular su garantía.

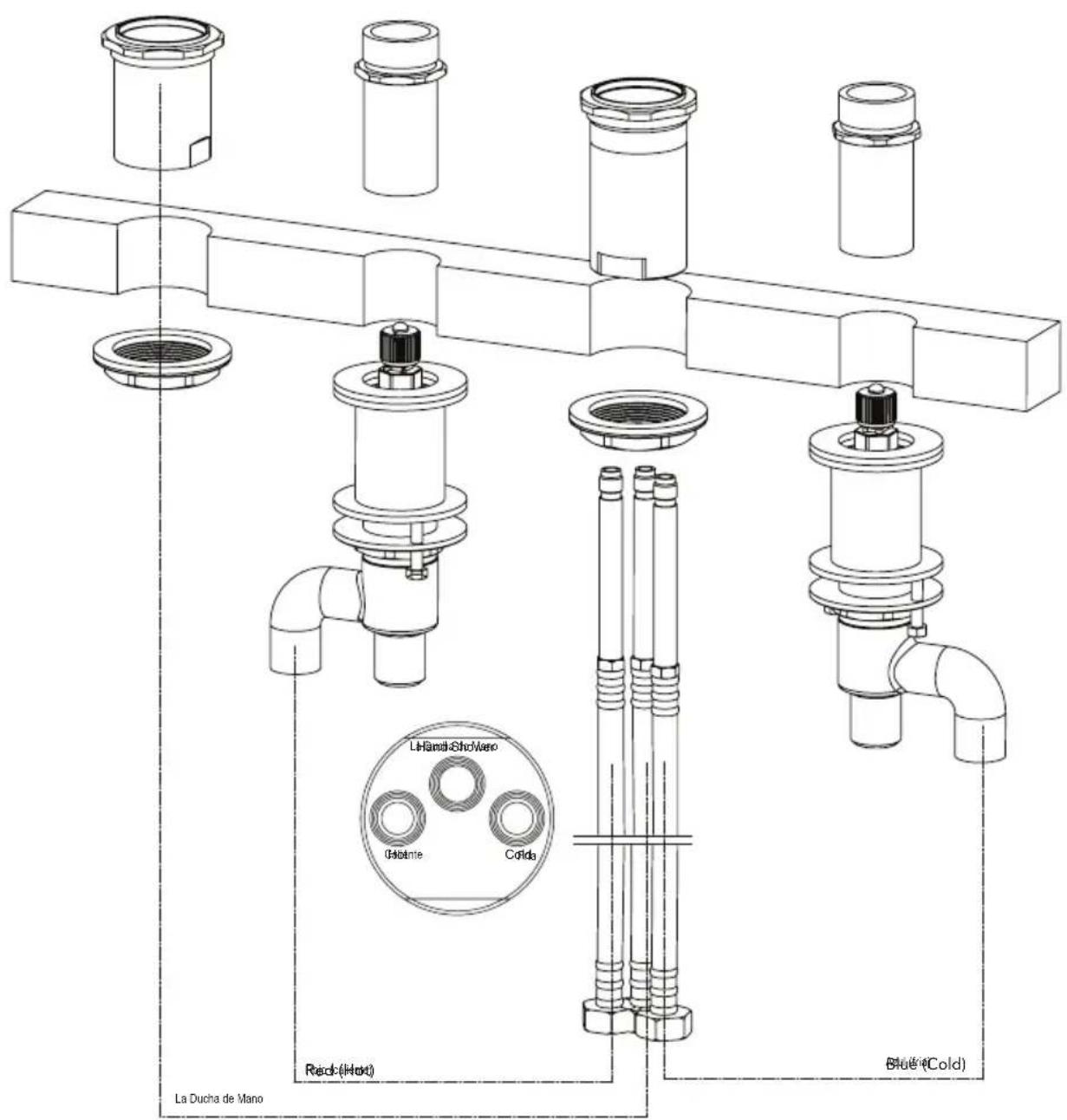

PROCEDIMIENTO DE INSTALACIÓN

Instalación del montaje

La Ducha de Mano L.Handi-ShoVero Colbute Colbute Blue(Cold)

1) Retire los anillos de seguridad del montaje de la base del surtidor y del montaje de la base de la ducha de mano (TB2F).
2) Instale los accesorios de la base

GARANTÍA

1. TOTO® garantiza que sus grifos residenciales y accesorios de baño ("Producto") no presentan defectos en sus materiales ni de fabricación durante su uso normal cuando son instalados y mantenidos adecuadamente, de por vida para el Producto a partir de la fecha de compra. Esta garantía limitada es válida solamente para el COMPRADOR ORIGINAL del Producto y no es transferible a una tercera persona, incluyendo, pero sin limitarse a, cualquier comprador o propietario subsecuente del Producto. Esta garantía aplica solamente al Producto TOTO comprado e instalado en América del Norte, Central, y del Sur.
2. Las obligaciones de TOTO bajo esta garantía se limitan a la reparación, cambio o cualquier otro ajuste, a petición de TOTO, del Producto o partes que resulten defectuosas en su uso normal, siempre que dicho Producto haya sido instalado, utilizado y mantenido de acuerdo con las instrucciones. TOTO se reserve el derecho de hacer tantas inspecciones como sean necesarias para determinar la causa del defecto. TOTO no cobrará por la mano de obra o partes relacionadas con las reparaciones o cambios garantizados. TOTO no es responsable por el costo de la remoción, devolución y/o reinstalación del Producto.
3. Esta garantía no aplica en los siguientes casos:

a. Daño o pérdida ocurrida en un desastre natural, tal como: incendio, sismo, inundación, relámpago, tormenta eléctrica, etc.
b. Daño o pérdida resultado de cualquier accidente, uso no razonable, mal uso, abuso, negligencia o cuidado, limpieza o mantenimiento inadecuado del Producto, incluyendo el uso de un agente limpiador abrasivo o el uso de cualquier otro producto de limpieza de manera inconsistente con las instrucciones del Producto.
c. Daño o pérdida causada por los sedimentos o material extraña contenida en un sistema de agua.
d. Daño o pérdida causada por una mala instalación o por la instalación del Producto en un ambiente duro y/o peligroso, o una remoción, reparación o modificación inadecuada del Producto.
e. Daño o pérdida causada por sobrecargas eléctricas o rayos u otros actos que no sean responsabilidad de TOTO o que el Producto no esté especificado para tolerar.
f. Daño o pérdida causada por el uso normal y personalizado, tal como reducción del brillo, rayado o pérdida de color en el tiempo debido al uso, prácticas de limpieza o condiciones del agua o atmosféricas.

1. Para que esta garantía limitada sea válida, prueba de compra es necesaria. TOTO anima el registro de la garantía sobre compra para cree un archivo de la propiedad del producto en http://www.totousa.com. El registro del producto es totalmente voluntario y la falta a registrar no disminuirá sus derechas de garantía limitada.
2. Si el Si el producto es utilizado comercialmente o es instalado fuera de América del Norte, Central o del Sur, TOTO garantiza que el producto no presenta defectos en sus materiales ni de fabricación durante su uso normal por un periodo de un (1) año a partir de la fecha de instalación del Producto, y todos los otros términos de esta garantía deberán aplicar excepto la duración de la garantía.
3. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS. USTED PODRÍA TENER OTROS DERECHOS QUE PUEDEN VARIAR DEPENDIENDO DEL ESTADO O PROVINCIA EN EL QUE SE ENCUENTRE.
4. Para obtener el servicio de reparación de esta garantía, debe llevar el Producto o enviarlo prepagado a un modulo de servicios TOTO junto con la prueba de compra (recibo de compra original) y una carta en la que plantee el problema, o póngase en contacto con un distribuidor TOTO o el contratista de servicio de los productos, o escriba directamente a TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260 [phone] o [phone], si fuera de los E.E.U.U. Si, debido al tamaño del producto o naturaleza del defecto, el Producto no puede ser devuelto a TOTO, la recepción en TOTO del aviso escrito del defecto junto con la prueba de compra (recibo de compra original) constituirá el envío. En tal caso, TOTO podrá escoger entre reparar el Producto en el domicilio del comprador o pagar el transporte del Producto a un módulo de servicio.

ESTA GARANTÍA ESCRITA ES LA ÚNICA GARANTÍA HECHA POR TOTO. LA REPARACIÓN, CAMBIO U OTRO AJUSTE ADECUADO, TAL COMO APARECE EN ESTA GARANTÍA, SERÁ EL ÚNICO REMEDIO DISPONIBLE PARA EL COMPRADOR ORIGINAL. TOTO NO SERÁ RESPONSABLE POR LA PÉRDIDA DEL PRODUCTO O POR CUALQUIER OTRO DAÑO ACCIDENTAL, ESPECIAL O CONSECUENTE O POR DAÑOS INCURRIDOS POR EL COMPRADOR ORIGINAL, O POR LA MANO DE OBRA U OTROS COSTOS RELACIONADOS CON LA INSTALACIÓN O REMOCIÓN, O COSTOS DE REPARACIONES HECHAS POR OTROS, O POR CUALQUIER OTRO GASTO NO INDICADO DE MANERA ESPECÍFICA EN LOS PARRAFOS ANTERIORES. EN NINGÚN CASO LA RESPONSABILIDAD DE TOTO EXCEDERÁ EL PRECIO DE COMPRA DEL PRODUCTO. EXCEPTO EN LA MEDIDA EN QUE QUEDE PROHIBIDO POR LA LEY APLICABLE TODA GARANTÍA IMPLÍCITA, INCLUYENDO AQUELLAS DE COMERCIABILIDAD O IDONEIDAD DE USO PARA EL USO O PARA UN PROPÓSITO PARTICULAR, ESTÁ EXPRESAMENTE PROHIBIDA. ALGUNOS ESTADOS NO PERMITEN LAS LIMITACIONES ACERCA DE LA DURACIÓN DE UNA GARANTÍA TÁCITA, O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, POR LO QUE LA LIMITACIÓN E INCLUSIÓN ANTERIORES PUEDEN NO APLICAR A USTED.
