MANUAL DE USUARIO GPT18V-24 Professional BOSCH

Versión en español Ver la página 30

Símbolos de seguridadLas definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de seguridad.Por favor, lea el manual y preste atención a estos símbolos.
	Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle a usted de posibles peligros de lesiones corporales. Obedezca todos los mensajes de seguridad que sigan a este símbolo para evitar posibles lesiones o muerte.
	PELIGRO indica una situación peligrosa que, si no se evita, causará la muerte o lesiones graves.
	ADVERTENCIA indica una situación peligrosa que, si no se evita, podría causar la muerte o lesiones graves.
	PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría causar lesiones leves o moderadas.

Tabla de contenido

Advertencias generales de seguridad para herramientas mecánicas ..... 31

Uso previsto 33

Especificaciones....34

Símbolos 35

Conociendo su producto....36

Ensamblaje....38

Introducción y suelta de paquete de baterías 38

Ensamblaje....39

Inserción y desinserción de la mandíbula de prensa....39

Instrucciones de funcionamiento. ..... 40

Utilización de la herramienta de prensa.40

Mantenimiento 42

Mantenimiento general ..... 42

Servicio....42

Limpieza....42

Almacenamiento y mantenimiento de los accesorios 42

Accesorios 42

Solución de problemas....43

Advertencias generales de seguridad para herramientas mecánicas

ADVERTENCIA

Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones suministradas con esta herramienta eléctrica. Si no se siguen todas las in-

strucciones que se indican a continuación, es posible que el resultado sea descargas eléctricas, incendio y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA

La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la red eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).

1. Seguridad del área de trabajo

a. Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras invitan a que se produzcan accidentes.
b. No utilice herramientas mecánicas en atmósferas explosivas, como por ejemplo en presencia de líquidos, gases o polvos inflamables. Las herramientas mecánicas generan chispas que pueden incendiar el polvo o los vapores.
c. Mantenga alejados a los niños y a las personas que estén presentes mientras esté utilizando una herramienta mecánica. Las distracciones pueden hacerle perder el control de la herramienta.

2. Seguridad eléctrica

a. Los enchufes de las herramientas mecánicas deben coincidir con el tomacorriente. No modifique nunca el enchufe de ningún modo. No use enchufes adaptadores con herramientas mecánicas conectadas a tierra (puestas a tierra). Los enchufes no modificados y los tomacorrientes coincidentes reducirán el riesgo de sacudidas eléctricas.
b. Evite el contacto del cuerpo con las superficies conectadas o puestas a tierra, tales como tuberías, radiadores, estufas y refrigeradores. Hay un aumento del riesgo de sacudidas eléctricas si el cuerpo del operador se conecta o pone a tierra.
c. No exponga las herramientas mecánicas a la lluvia o a condiciones mojadas. La entrada de agua en una herramienta mecánica aumentará el riesgo de que se produzcan sacudidas eléctricas.
d. No maltrate el cordón de energía. No use nunca el cordón para transportar la herramienta mecánica, tirar de ella o desenchufarla. Mantenga el cordón alejado del calor, el aceite, los bordes afilados o las piezas móviles. Los cordones dañados o enganchados aumentan el riesgo de que se produzcan sacudidas eléctricas.
e. Cuando utilice una herramienta mecánica en el exterior, use un cordón de extensión adecuado para uso a la intemperie. La utilización de un cordón adecuado para uso a la intemperie reduce el riesgo de que se produzcan sacudidas eléctricas.

f. Si es inevitable utilizar una herramienta mecánica en un lugar húmedo, utilice una fuente de energía protegida por un interruptor de circuito accionado por corriente de pérdida a tierra (GFCI). El uso de un GFCI reduce el riesgo de sacudidas eléctricas.

3. Seguridad personal

a. Manténgase alerta, fijese en lo que está haciendo y use el sentido común cuando esté utilizando una herramienta mecánica. No use una herramienta mecánica cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción mientras esté utilizando herramientas mecánicas podría causar lesiones corporales graves.
b. Use equipo de protección personal. Use siempre protección de los ojos. El equipo de protección, como por ejemplo una máscara antipolvo, calzado de seguridad antideslizante, casco o protección de oídos, utilizado para las condiciones apropiadas, reducirá las lesiones corporales.
c. Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectar la herramienta a la fuente de energía y / o al paquete de batería, levantar la herramienta o transportarla. Transportar herramientas mecánicas con un dedo en el interruptor o encender herramientas mecánicas que tengan el interruptor en la posición de encendido invita a que se produzcan accidentes.
d. Quite todas las llaves de ajuste o de tuerca antes de encender la herramienta mecánica. Una llave de tuerca o de ajuste que se deje colocada en una pieza giratoria de la herramienta mecánica podría causar lesiones corporales.
e. No intente alcanzar demasiado lejos. Mantenga un apoyo de los pies y un equilibrio apropiados en todo momento. Esto permite controlar mejor la herramienta mecánica en situaciones inesperadas.
f. Vístase adecuadamente. No use ropa holgada ni alhajas holgadas. Mantenga el pelo y la ropa de las piezas móviles. La ropa holgada, las alhajas holgadas o el pelo largo pueden quedar atrapados en las piezas móviles.
g. Si se proporcionan dispositivos para la conexión de instalaciones de extracción y recolección de polvo, asegúrese de que dichas instalaciones es-

Advertencias generales de seguridad para herramientas mecánicas

tén conectadas y se usen correctamente. El uso de dispositivos de recolección de polvo puede reducir los peligros relacionados con el polvo.

h. No deje que la familiaridad obtenida del uso frecuente de las herramientas le permita volverse complaciente e ignorar los principios de seguridad de las herramientas. Una acción descuidada puede causar lesiones graves en una fracción de segundo.

4. Uso y cuidado de las herramientas mecánicas

a. No fuerce la herramienta mecánica. Use la herramienta mecánica correcta para la aplicación que desee realizar. La herramienta mecánica correcta hará el trabajo mejor y con más seguridad a la capacidad nominal para la que fue diseñada.
b. No use la herramienta mecánica si el interruptor no la enciende y apaga. Toda herramienta mecánica que no se pueda controlar con el interruptor es peligrosa y debe ser reparada.
c. Desconecte el enchufe de la fuente de alimentación y/o retire el paquete de batería de la herramienta eléctrica antes de hacer cualquier ajuste, cambiar accesorios o almacenar herramientas eléctricas. Dichas medidas preventivas de seguridad reducen el riesgo de arrancar accidentalmente la herramienta mecánica.
d. Guarde las herramientas que no esté usando fuera del alcance de los niños y no deje que personas que no estén familiarizadas con la herramienta mecánica o con estas instrucciones utilicen la herramienta. Las herramientas mecánicas son peligrosas en manos de usuarios que no hayan recibido capacitación.
e. Mantenga las herramientas eléctricas y sus accesorios. Compruebe si hay piezas móviles desalineadas o atoradas, si hay piezas rotas y cualquier otra situación que pueda afectar al funcionamiento de la herramienta eléctrica. Si la herramienta eléctrica está dañada, haga que sea reparada antes de utilizarla. Muchos accidentes son causados por herramientas mecánicas mantenidas deficientemente.
f. Mantenga las herramientas de corte afiladas y limpias. Es menos probable que las herramientas de corte mantenidas apropiadamente, con bordes de corte afilados, se atoren, y dichas herramientas son más fáciles de controlar.
g. Utilice la herramienta mecánica, los accesorios, las brocas de la herramienta, etc., de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y el trabajo que se vaya a realizar. El uso de la herramienta mecánica para operaciones

distintas a aquéllas para las que fue diseñada podría causar una situación peligrosa.

h. Mantenga los mangos y las superficies de agarre secos, limpios y libres de aceite y grasa. Los mangos resbalosos y las superficies de agarre resbalosas no permiten un manejo y un control seguros de la herramienta en situaciones inesperadas.

5. Uso y cuidado de las herramientas alimentadas por baterías

a. Recargue las baterías solamente con el cargador especificado por el fabricante. Un cargador que es adecuado para un tipo de paquete de batería puede crear un riesgo de incendio cuando se utiliza con otro paquete de batería.
b. Utilice las herramientas mecánicas solamente con paquetes de batería designados específicamente. El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones e incendio.
c. Cuando el paquete de batería no se esté usando, manténgalo alejado de otros objetos metálicos, tales como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que pueden hacer una conexión de un terminal a otro. Si se cortocircuitan los terminales de la batería uno con otro, se pueden causar quemaduras o un incendio.
d. En condiciones abusivas, es posible que se eyecte líquido de la batería. Evite el contacto. Si se produce un contacto accidental, enjuáguese con agua. Si el líquido entra en contacto con los ojos, obtenga además ayuda médica. El líquido que salga eyectado de la batería puede causar irritación o quemaduras.
e. No utilice un paquete de batería o una herramienta que hayan sido dañados o modificados. Es posible que las baterías dañadas o modificadas exhiban un comportamiento impredecible que cause un incendio, una explosión o riesgo de lesiones.
f. No exponga un paquete de batería o una herramienta a un fuego o una temperatura excesiva. Es posible que la exposición a un fuego o una temperatura superior a 265 °F (130°C) cause una explosión.
g. Siga todas las instrucciones de carga y no cargue el paquete de batería ni la herramienta fuera del intervalo de temperatura especificado en las instrucciones. Es posible que realizar una carga incorrectamente o a temperaturas que estén fuera del intervalo especificado dañe la batería y aumente el riesgo de incendio.
a. Haga que su herramienta mecánica reciba servicio de un técnico de reparaciones calificado, utilizando únicamente piezas de repuesto idénticas. Esto asegurará que se mantenga la seguridad de la herramienta mecánica.

6. Servicio de ajustes y reparaciones

Advertencias generales de seguridad para herramientas mecánicas

b. No haga nunca servicio de ajustes y reparaciones de paquetes de batería dañados. El servicio de ajustes y reparaciones de los paquetes de batería deberá ser realizado únicamente por el fabricante o por proveedores de servicio autorizados.

Advertencias de seguridad adicionales

No use herramientas mecánicas con capacidad nominal solamente para CA con una fuente de energía de CC. Aunque pueda parecer que la herramienta funciona correctamente, es probable que los componentes eléctricos de la herramienta con capacidad nominal para CA fallen y creen un peligro para el operador.

Mantenga los mangos secos, limpios y libres de aceite y grasa. Las manos resbalosas no pueden controlar de modo seguro la herramienta mecánica.

Use abrazaderas u otro modo práctico de sujetar y soportar la pieza de trabajo en una plataforma estable. Si se sujeta la pieza de trabajo con la mano o contra el cuerpo, se crea una situación inestable que podría causar pérdida de control.

Desarrolle un programa de mantenimiento periódico de la herramienta. Cuando limpie una herramienta,

tenga cuidado de no desmontar ninguna de sus partes, ya que los cables internos podrían reubicarse incorrectamente o pellizcarse, o los resortes de retorno de los protectores de seguridad podrían montarse incorrectamente. Ciertos agentes de limpieza, tales como gasolina, tetracloruro de carbono, amoníaco, etc., podrían dañar las piezas de plástico.

Haga pruebas de levantamiento y sujeción de la herramienta ensamblada con las mandíbulas antes de utilizarla para instalar uniones. Esta herramienta es pesada y es posible que se caiga, si no se está preparado, causando lesiones o daños a los objetos circundantes.

No coloque la herramienta verticalmente sobre la carcasa protectora de la batería sin las mandíbulas en posición vertical. La protección de la batería no es estable, las mandíbulas de prensa son muy pesadas y es posible que se volteen y con ello causen lesiones o daños materiales.

Uso previsto

ADVERTENCIA

Utilice esta herramienta de prensa solo de la manera prevista. Es posible que un uso no previsto cause lesiones corporales y daños materiales.

Esta herramienta está diseñada para conectar tuberías utilizando uniones diseñadas específicamente para ser prensadas. La herramienta de prensa solo se debe utilizar con mandíbulas de prensa Bosch o aprobadas por Bosch para los sistemas de tubería correspondientes.

Especificaciones

Número de modelo GPT18V-24 GPT18V-32
Tensión nominal 18 V	---	18 V ---
Fuerza de prensado 5,395 lbf (24 kN) 7	644 lbf (34 kN)
Intervalo de giro del soporte para la mandíbula de prensa	360° 360°
Capacidad nominal de tubería	1/2 pulgada a 1-1/4 de pulgada (12,7 a 31,75 mm)	1/2 pulgada a 2 de pulgada (12,7 a 50,8 mm)
Peso (sin paquete de batería) 5.7 lb (2.6 kg)	7.3 lb (3.3 kg)
Temperatura permitida de la batería durante el proceso de carga	+32...+113°F (0...+45°C)
Temperatura ambiente recomendada durante el proceso de carga	+32...+95°F (0...+35°C)
Temperatura ambiente permitida durante la utilización	+32...+122°F (0...+50°C)
Temperatura ambiente permitida durante almacenamiento	-4...+122°F (-20...+50°C)

Paquetes de batería/Cargadores de baterías

Sírvase consultar el Manual de la batería/cargador que se incluye con su herramienta.

Símbolos

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación
V	Volt (tensión)
A	Ampere (corriente)
W	Watt (potencia)
lb	Libras (peso)
kg	Kilogramo (peso)
lbf	Libras (fuerza)
min	Minuto (tiempo)
h	Horas (tiempo)
n_o	Velocidad sin carga (velocidad rotacional sin carga)
---	Corriente continua (tipo o una característica de corriente)
kN	Kilonewton (fuerza)
in	Pulgadas (dimensión)
mm	Milímetro (dimensión)
F	Fahrenheit (temperatura)
C	Celsius (temperatura)
	Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta indicando que cumple con las normas estadounidenses y canadienses.
	Designa el programa de reciclaje de baterías de Li-ion.
	Alerta al usuario para que lea el manual.
	Alerta al usuario para que use protección de los ojos, respiratoria y de la audición.
	Alerta al usuario de un peligro de punto de pellizco.

Conociendo su producto

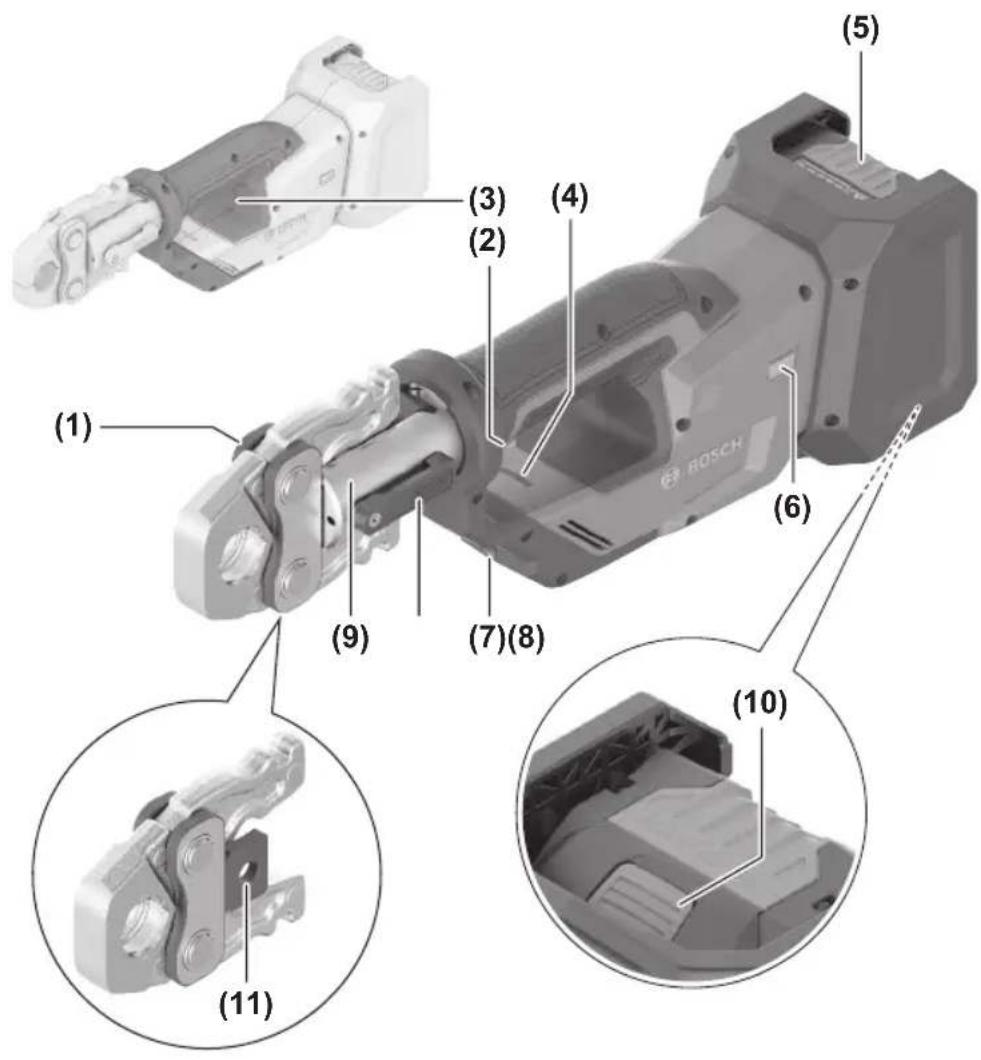

Fig. 1
Herramienta de prensa GPT18V-24

(1) (2) (3) (4) (5) (6) (7)(8) (9) (10) (11)

1 Mandíbula de prensa

2 Botón del interruptor

3 Empuñadura (agarre con aislamiento)

4 Indicador LED

5 Paquete de batería

6 Botón del interruptor de liberación

7 Luz de trabajo LED

8 Pasador de fijación

9 Soporte para la mandíbula de prensa

10 Lengüeta de liberación de la batería

11 Lengüeta de retención de la mandíbula

Conociendo su producto

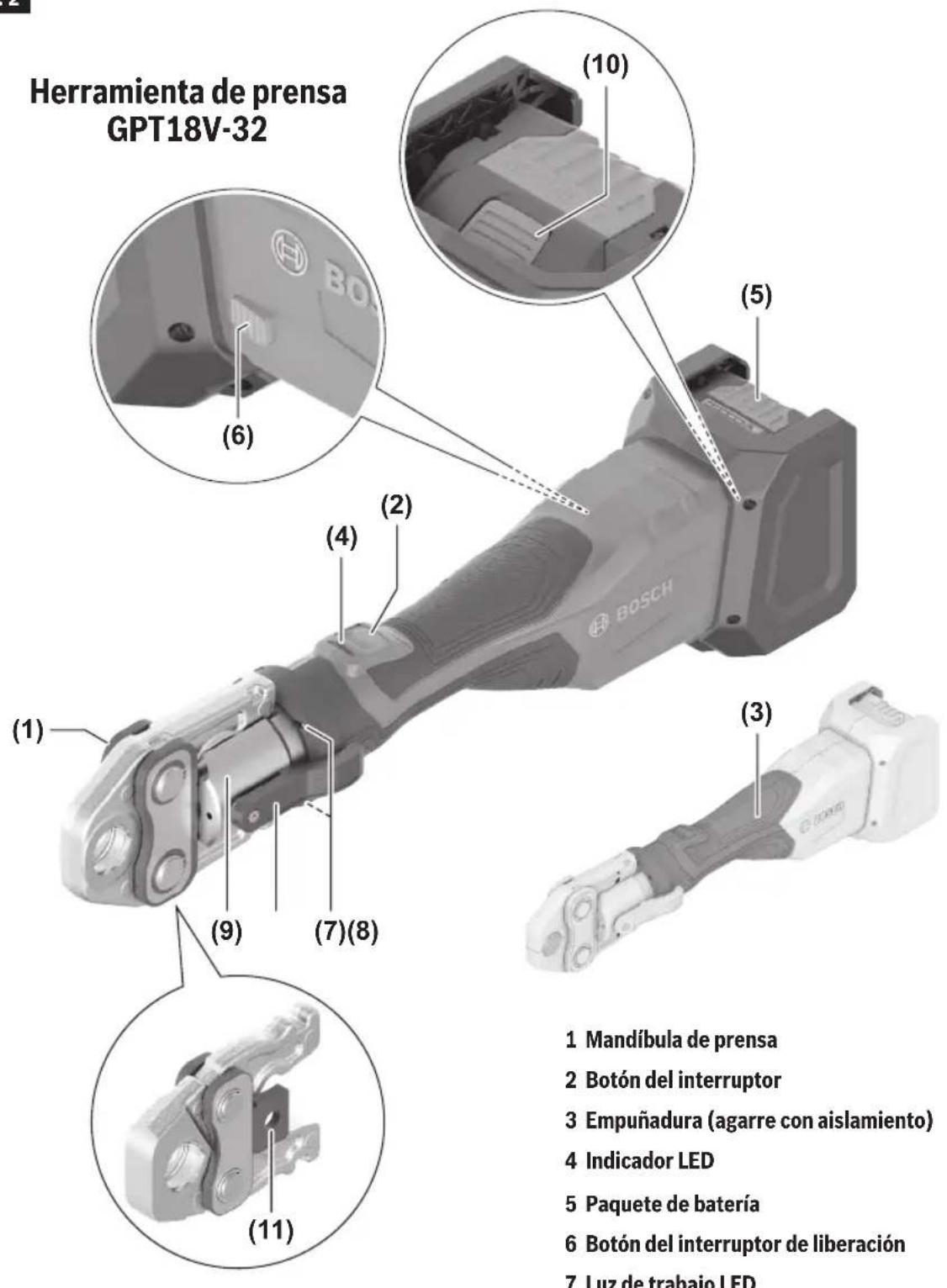

Fig. 2

Herramienta de prensa GPT18V-32 (1) (2) (3) (4) (5) (6) (7)(8) (9) (10) BOSCH 1 Mandíbula de prensa 2 Botón del interruptor 3 Empuñadura (agarre con aislamiento) 4 Indicador LED 5 Paquete de batería 6 Botón del interruptor de liberación 7 Luz de trabajo LED

Ensamblaje

ADVERTENCIA

Desconecte el paquete de baterías de la herramienta antes del montaje, los ajustes, el mantenimiento o el cambio de accesorios. Dichas medidas preventivas de seguri-

dad reducen el riesgo de arrancar la herramienta accidentalmente.

Introducción y suelta de paquete de baterías

ADVERTENCIA

Utilice solo las baterías Bosch o AMPShare reco-

mendadas en la lista de baterías/cargadores incluida con su herramienta. Es posible que el uso de cualquier otro tipo de baterías tenga como resultado lesiones corporales o daños materiales.

ADVERTENCIA

Asegúrese de que el inter- ruptor esté en la posición

de apagado antes de insertar el paquete de baterías. Insertar el paquete de baterías en herramientas eléctricas que tienen el interruptor encendido invita a los accidentes.

Para insertar la batería

(Fig. 3)

Deslice el paquete de baterías cargado 9 al interior de la carcasa hasta que dicho paquete se acople en su sitio.

La herramienta está equipado con un pestillo de fijación secundario para impedir que dicho paquete se caiga y salga completamente del mango, en caso de que se afloje debido a la vibración.

Para quitar el paquete de baterías

(Fig. 3)

Oprima el botón de liberación del paquete de baterías 10 y deslice dicho paquete hacia delante.

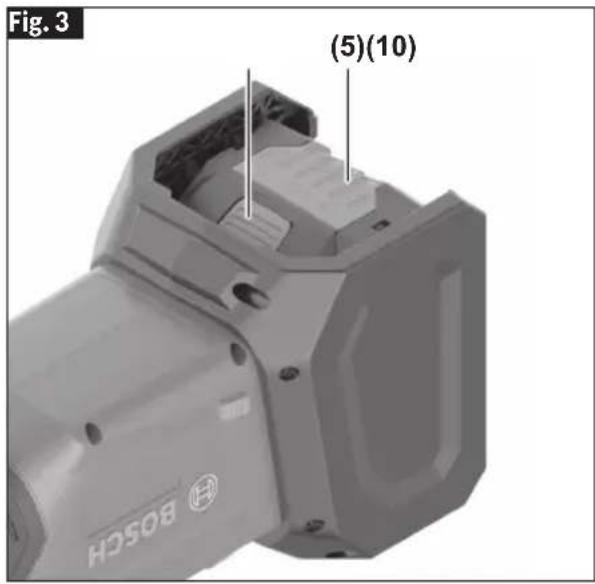

Fig. 3 (5)(10) HOSCH

Ensamblaje

Inserción y desinserción de la mandíbula de prensa

(Fig. 4, Fig. 5, Fig. 6)

Utilice solo mandíbulas de prensa Bosch o aprobadas por Bosch con esta herramienta. Seleccione una mandíbula de prensa que sea apropiada para el tamaño y el tipo de material de las uniones para tuberías.

Para instalar la mandíbula de prensa:

1. Rote el pasador de fijación 8 hacia el extremo del soporte para la mandíbula de prensa 9 A y jálelo completamente hacia fuera B (el pasador de fijación no se separa de la herramienta).
2. Inserte la mandíbula de prensa 1 en el soporte para la mandíbula de prensa 9 hasta que el agujero de la lengüeta de retención de la mandíbula 11 esté alineado con el pasador de fijación 8.
3. Empuje hacia dentro el pasador de fijación 8 D y rótelo 180° E (paralelo al soporte de la mandíbula de prensa 9) para bloquearlo en la posición correcta.

Para desinsertar la mandíbula de prensa:

1. Rote el pasador de fijación 8 hacia el extremo del soporte para la mandíbula de prensa 9 A y jálelo completamente hacia fuera B (el pasador de fijación no se separa de la herramienta).
2. Retire la mandíbula de prensa 1.

Nota: si va a almacenar la herramienta de prensa, empuje hacia dentro el pasador de fijación 8 y rótelo 180° (paralelo al soporte para la mandíbula de prensa 9) para bloquearlo en la posición correcta.

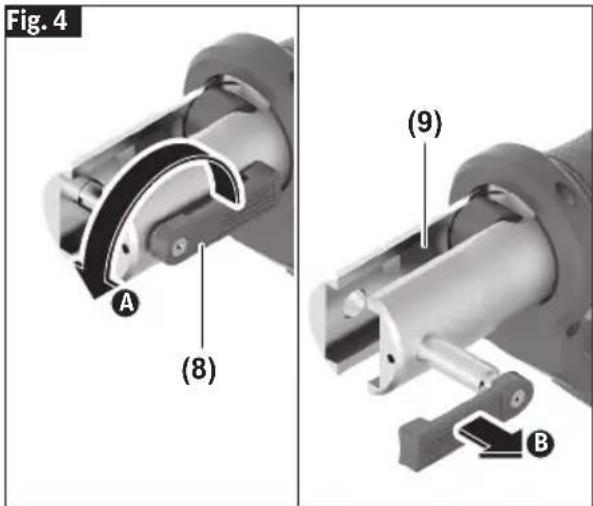

Fig. 4 A (8) (9) B

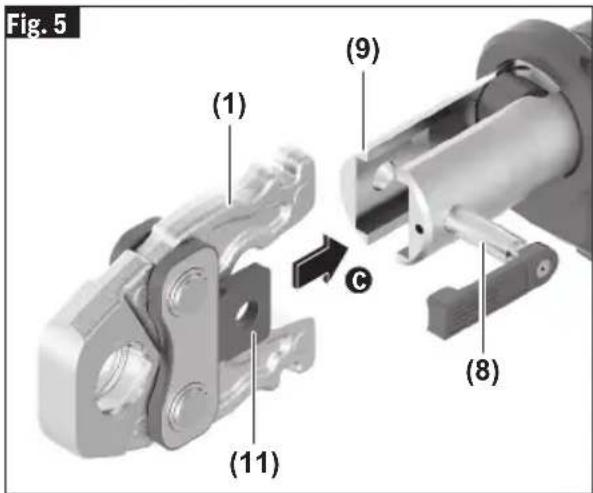

Fig. 5 (1) (9) (8) (11)

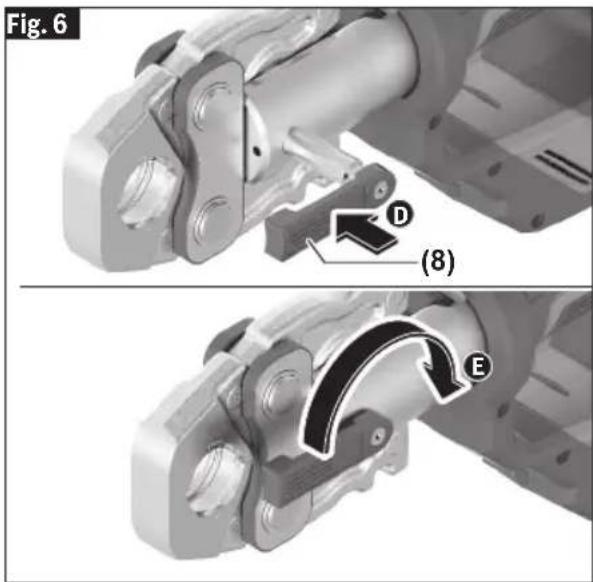

Fig. 6 D (8) E

Instrucciones de funcionamiento

ADVERTENCIA

Agarre la herramienta con las dos manos mien-

tras la arranca, ya que la fuerza de torsión del motor puede hacer que la herramienta se tuerza.

PRECAUCION

Antes de utilizar la herramienta de prensa, verifique

que la mandíbula seleccionada sea del tipo y tamaño adecuados para prensar la unión sobre la que se utilizará. La utilización de mandíbulas incorrectas no producirá una buena conexión y dañará la unión.

Utilización de la herramienta de prensa

Colocación de la mandíbula de prensa alrededor de la unión

(Fig. 7, Fig. 8, Fig. 9)

El soporte para la mandíbula de prensa 9 se puede rotar para alcanzar posiciones adecuadas para utilizar la herramienta.

1. Comprima y mantenga comprimidos los extremos inferiores para abrir la mandíbula de prensa 1 A, posicione la mandíbula de prensa 1 sobre la unión B y luego suelte la mandíbula de prensa 1 para cerrarla sobre la unión.

2. Asegúrese de que la mandíbula de prensa 1 esté ajustada adecuadamente sobre la unión para tuberías. La luz de trabajo LED 7 se puede activar antes de comenzar el proceso de prensado para ayudar con una inspección visual. Para encender la luz de trabajo LED 7, toque suave y brevemente el botón del interruptor 2; no mantenga presionado el botón del interruptor 2 hasta que esté listo para prensar.

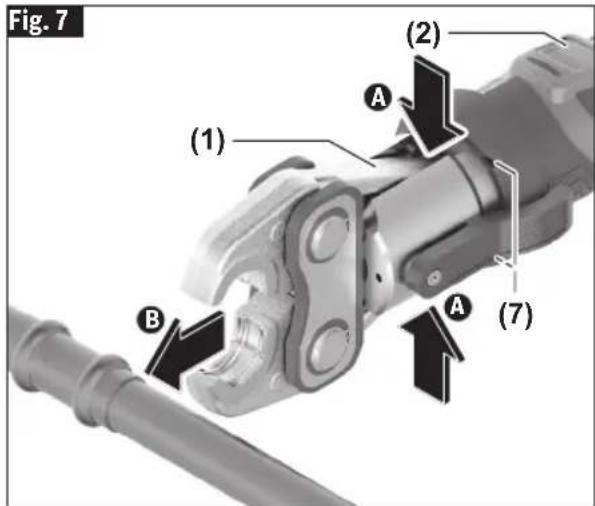

Fig. 7 (1) (2) A B A (7)

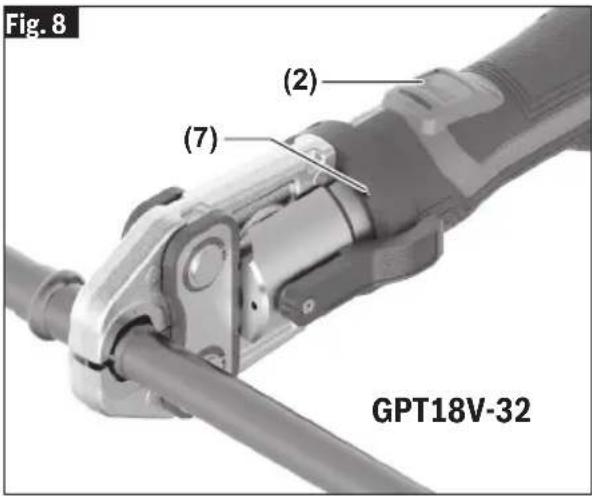

Fig. 8 (2) (7) GPT18V-32

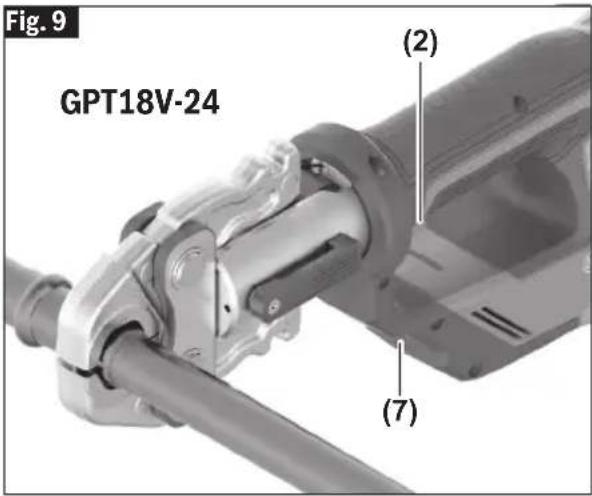

Fig. 9 GPT18V-24 (2) (7)

Instrucciones de funcionamiento

ADVERTENCIA

Mantenga las manos ale- jadas de la mandíbula

cuando se presione el botón del interruptor 2. Es posible que las mandíbulas que se cierren causen lesiones graves.

Arranque de la herramienta de prensa

(Fig. 10, Fig. 11)

Presione y mantenga presionado el botón del interruptor 2 hasta que la luz de trabajo LED parpadee una vez (el prensado forzado es activado en este punto y ya no es necesario seguir presionando más el interruptor); la luz de trabajo LED se encenderá cuando la herramienta comience a funcionar. Una vez que la unión esté prensada y el ciclo de prensado se haya completado, la herramienta de prensa se apagará automáticamente; el indicador LED 4 se iluminará en verde durante 3 segundos y la luz de trabajo LED se apagará después de 10 segundos.

Comprima y mantenga comprimidos los extremos inferiores para abrir la mandíbula de prensa 1 A y retire la herramienta de prensa de la unión B.

Detención prematura de la herramienta de prensa

(Fig. 10, Fig. 12)

La herramienta de prensa se puede detener prematuramente (antes de completar la operación de prensado) presionando el botón del interruptor 2; el indicador LED 4 se iluminará en rojo durante 3 segundos. Presione el botón del interruptor de liberación 6 para liberar el mecanismo de prensado.

Si el procedimiento de prensado se detuvo o no tuvo éxito, repita el proceso con una unión para prensar nueva.

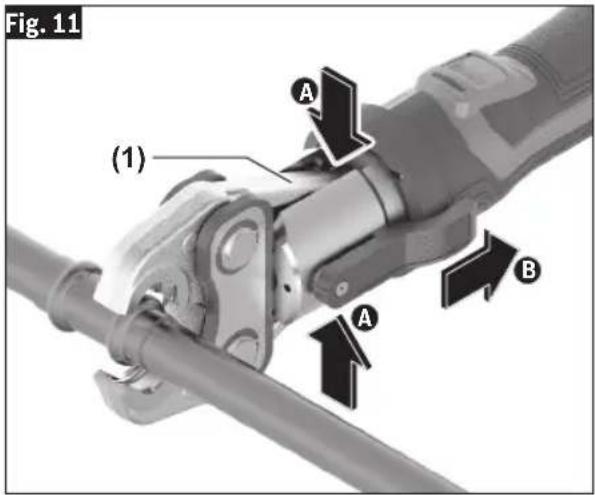

Fig. 11 (1) A B A

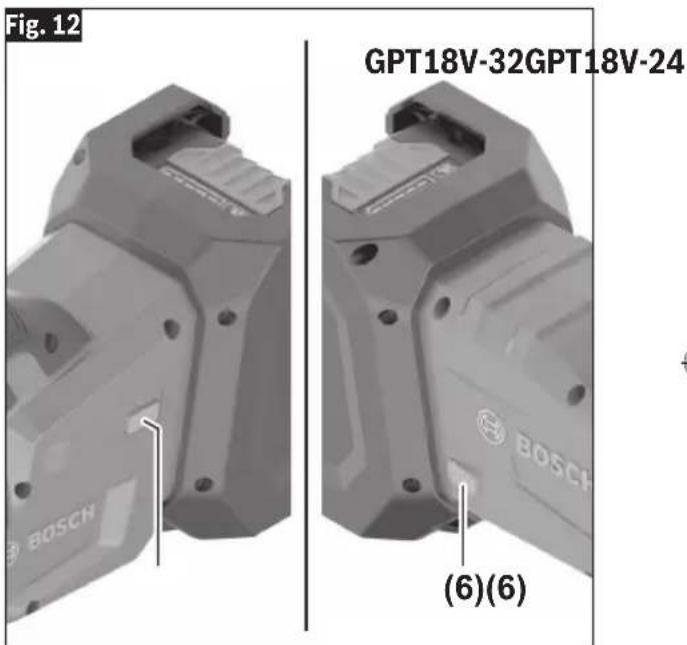

Fig. 12 GPT18V-32GPT18V-24 BOSCH (6)(6)

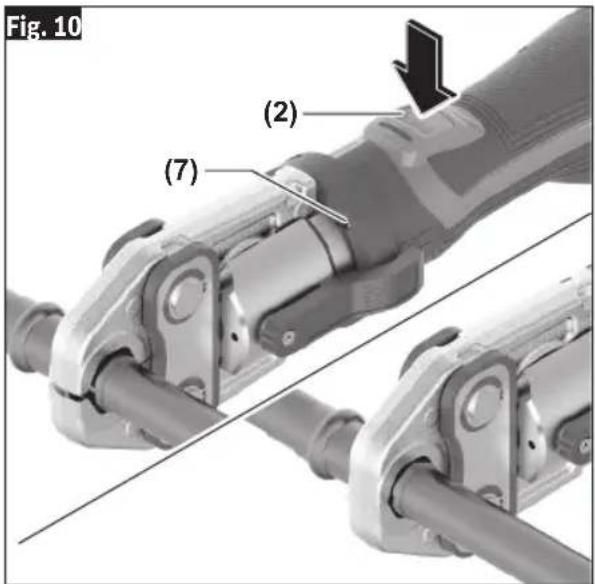

Fig. 10 (2) (7)

Mantenimiento

Para evitar accidentes, siempre desconecte el paquete de baterías de la herramienta antes de limpiar o realizar cualquier mantenimiento.

Mantenimiento general

Mantenga su herramienta de prensa, el paquete de batería y el cargador en buenas condiciones de funcionamiento, adoptando un programa de mantenimiento regular. Inspeccione su herramienta de prensa para determinar si hay problemas tales como ruido indebido, desalineación o atoramiento de piezas móviles, rotura de piezas o cualquier otra situación que pueda afectar al funcionamiento de la herramienta de prensa.

Esta herramienta de prensa no contiene piezas reparables ni reemplazables por el usuario.

Se recomienda después de 40.000 ciclos de prensado devolver la herramienta de prensa, el paquete de batería y el cargador a un centro de servicio BOSCH para su inspección. La herramienta de prensa alertará al usuario una vez que se haya alcanzado el conteo de mantenimiento del ciclo de prensado, con una luz indicadora LED amarilla.

Si la herramienta de prensa no arranca o no funciona a su potencia completa con un paquete de batería completamente cargado, limpie los contactos del paquete de batería. Si la herramienta de prensa sigue sin funcionar correctamente, devuelva la herramienta de prensa, el cargador y el paquete de batería a un centro de servicio BOSCH para hacer reparaciones.

Servicio

NO HAY PIEZAS EN EL IN- TERIOR QUE PUEDAN

SER AJUSTADAS O REPA RA DAS POR EL USUARIO. El mantenimiento preventivo realizado por personal no autorizado pude dar lugar a la colocación inco rrec ta de cables y componentes internos que podría constituir un peligro serio. Recomendamos que todo el servicio de las herramientas sea realizado en un Centro de servicio de fábrica Bosch o en una Estación de servicio Bosch autorizada.

Baterías

Esté alerta a los paquetes de baterías que estén aproximándose al final de su vida útil. Si observa una disminución del rendimiento de la herramienta o un tiempo de funcionamiento significativamente más corto entre cargas, entonces ha llegado el momento de cambiar el paquete de baterías. Si no se hace esto, el resultado puede ser que la herramienta funcione incorrectamente o que el cargador se dañe.

Limpieza

Ciertos agentes de limpieza y disol ventes dañan las pie-

zas de plástico. Algunos de es tos son: gasolina, tetracloruro de carbono, disolventes de limpie za clorados, amoníaco y detergentes domésticos que contienen amoníaco.

Las aberturas de ventilación y las palancas de interruptor deben mantenerse limpias y libres de materias extrañas. No intente lim piar introduciendo objetos puntiagudos a través de las aberturas.

Almacenamiento y mantenimiento de los accesorios

Almacene los accesorios en un lugar fresco y seco y evite que se congelen. Antes de usarlos, compruebe si hay grietas y fracturas y no los use si se sospecha que están dañados.

Accesorios

No utilice aditamentos/accesorios que no sean los especificados por Bosch. Es posible que el uso de aditamentos/accesorios no especificados para utilizarse con la herramienta descritos en este manual cause daños a la herramienta, daños materiales y/o lesiones corporales.

GPT18V-24

Mandíbula de prensa compacta 1/2 pulgada GPTCP050CUSS

Mandíbula de prensa compacta 3/4 pulgada GPTCP075CUSS

Mandíbula de prensa compacta 1 pulgada GPTCP100CUSS

Mandíbula de prensa compacta 1-1/4 pulgada GPTCP125CUSS

Accesorios

GPT18V-32

Artículo Número de catálogo
Mandíbula de prensa estándar 1/2 pulgada GPTSD050CUSS
Mandíbula de prensa estándar 3/4 pulgada GPTSD075CUSS
Mandíbula de prensa estándar 1 pulgada GPTSD100CUS
Mandíbula de prensa estándar 1-1/4 pulgada GPTSD125CUSS
Mandíbula de prensa estándar 1-1/2 pulgada GPTSD150CUSS
Mandíbula de prensa estándar 2 pulgada GPTSD200CUS

Solución de problemas

ADVERTENCIA

Desconecte el paquete de batería de la herramienta antes de realizar ensamblaje, ajustes o resolución de problemas, o cambiar accesorios. Dichas medidas preventi-

vas de seguridad reducen el riesgo de arrancar accidentalmente la herramienta, lo cual es posible que cause lesiones corporales.

Color LED Indicador Status Significado		Solución
Rojo	Luz continua (3 segundos)	El proceso de prensado no se completó.	Presione el botón del interruptor de liberación y realice de nuevo la operación de prensado. Si la unión o la tubería están deformados o dañados, reemplácelos por componentes nuevos.
		Se ha presionado el botón del interruptor durante la utilización de la herramienta.
	Luz parpadeante (lenta)	La batería no está completamente cargada.	Cargue la batería o reemplácela con una batería llena.
		La temperatura de la batería y de la herramienta es demasiado alta/baja.	Deje que la batería y/o la herramienta de prensa alcancen la temperatura de funcionamiento permitida. Consulte la sección “Especificaciones” en la página 34.
	Luz continua cuando se presiona el botón del interruptor.	Error interno.	Devuelva la herramienta a un centro de servicio Bosch para realizar servicio de ajustes y reparaciones.
Amarillo Luz	continua	Se han alcanzado 40.000 ciclos de prensado.	Devuelva la herramienta a un centro de servicio Bosch para realizar servicio de ajustes y reparaciones.

LIMITED WARRANTY

Para obtener detalles sobre los términos de la garantía limitada de este producto, visite https://rb-pt.io/PowerToolWarranty o llame al 1-877-BOSCH99

BOSCH
