MANUAL DE USUARIO Grillmeile 4400 Klarstein

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto.

Indicaciones de seguridad 30

Instalación 31

Funcionamiento 32

Limpieza y mantenimiento 32

Lista detallada de todos los componentes del dispositivo 34

Indicaciones sobre la retirada del aparato 35

Fabricante e importador (Reino Unido) 35

DATOS TÉCNICOS

Número del artículo 10039914, 10039915, 10039916

Alimentación 220–240 V~ 50–60 Hz

Temperatura regulable 50–300 °C

Potencia 2 x 2200 W

INDICACIONES DE SEGURIDAD

- Conecte el aparato de modo que el enchufe esté accesible en todo momento.

- Examine el cable periódicamente para detectar daños. Si el cable de alimentación está dañado, deberá ser sustituido por el fabricante, una empresa autorizada o una persona cualificada.

- Las reparaciones solo pueden ser realizadas por personal especializado; no intente reparar el aparato por su cuenta.

- No conecte el aparato a un temporizador o una toma de corriente con control remoto.

- No sumerja el aparato, el cable de alimentación ni el enchufe en agua ni en ningún otro líquido.

- No agarre el enchufe con las manos mojadas.

- No desconecte el enchufe tirando del cable; en su lugar, tire del cuerpo del enchufe.

- No utilice el cable como asidero.

- Coloque el cable de alimentación de forma que nadie tropiece con él.

- No pase el cable por cantos afilados.

- No utilice el aparato en estancias húmedas ni bajo la lluvia.

- Coloque el aparato de modo que no se pueda caer al agua. Si, a pesar de todo, se cae al agua, desconecte enseguida el enchufe de la toma de corriente y, a continuación, agarre el aparato.

- Desenchufe el aparato de la toma de corriente cuando ya no lo utilice.

- Mantenga el aparato alejado de llamas abiertas y de fuentes de calor.

- Los niños mayores de 8 años y las personas con discapacidad física, sensorial o psíquica pueden utilizar el aparato si han sido previamente instruidos por una persona responsable sobre el funcionamiento del mismo y conocen las funciones, las indicaciones de seguridad y los riesgos asociados.

- Mantenga a los niños alejados de la parrilla y no deje el aparato sin supervisión durante su funcionamiento.

- Coloque el aparato sobre una superficie estable y plana.

- Asegúrese de que alrededor de la barbacoa no existan objetos ni materiales fácilmente inflamables.

- Guarde como mínimo 30 cm de distancia con las paredes.

- Durante el funcionamiento, no toque la parrilla ni otras superficies calientes.

- Desplace el aparato solo cuando se haya enfriado completamente. Agarre el aparato solo por las asas previstas.

- Coloque el aparato solamente sobre superficies resistentes al calor. Coloque el aparato de modo que no esté demasiado cerca del borde.

- Para evitar una acumulación de calor, no coloque el aparato inmediatamente debajo de armarios de cocina o estanterías.

- No coloque el aparato encima o cerca de un fogón.

- No exponga la unidad a temperaturas excesivamente altas ni a fluctuaciones climáticas.

- Nunca llene la plancha con líquidos.

- Si alguna de las piezas está dañada, no siga utilizando la plancha.

INSTALACIÓN

ADVERTENCIA: PELIGRO de lesiones personales

El mantenimiento sólo debe ser realizado por un especialista cualificado. Debe incluirse un dispositivo de desconexión omnipolar en el cableado fijo, de acuerdo con la normativa nacional sobre cableado.

1 Antes de instalar la unidad por primera vez, retire todos los materiales de embalaje de la unidad. Elimine los materiales de embalaje de forma adecuada. Si se pasa por alto el material de embalaje, puede inflamarse o fundirse cuando se utilice el aparato.
2 Compruebe el aparato y el cable de alimentación antes de utilizarlo para detectar posibles daños. No utilice el aparato si este o su cable de alimentación presentan daños.
3 Asegúrese de que la tensión de suministro de la toma de corriente coincida con la tensión indicada en la placa de especificaciones técnicas. Si no es así, no introduzca en ningún caso el enchufe del aparato en la toma de corriente.
4 Coloque la unidad en un lugar bien ventilado y a una distancia segura de objetos fácilmente inflamables o explosivos. Coloque el aparato en una superficie plana y estable. Asegúrese de que el calor esté bien distribuido. Cuando utilice la unidad, mantenga una distancia mínima de 50 cm de otros objetos en todos los lados para garantizar una ventilación suficiente.
5 Conecte la unidad de acuerdo con las normas nacionales de cableado y de acuerdo con el diagrama.

FUNCIONAMIENTO

Asegúrese de que el enchufe de la unidad se ha conectado a una toma de corriente adecuada (220 \~ 240 V/ 50 Hz).

1. Después de integrar el dispositivo de desconexión en el cableado duro, pulse el botón de encendido de la unidad. Ahora ajuste la temperatura de funcionamiento deseada. El piloto amarillo de temperatura se enciende y la encimera está en funcionamiento. Ahora se puede ajustar la temperatura como se desee mediante el mando de control de la temperatura.
2. En cuanto se alcanza la temperatura ajustada, el piloto amarillo de temperatura se apaga. Ahora se puede empezar a utilizar el dispositivo. En caso de que la temperatura baje, el termostato se vuelve a encender automáticamente hasta alcanzar la temperatura fijada. Así se garantiza el mantenimiento de la temperatura ajustada.
3. La unidad tiene 2 termostatos. El termostato izquierdo regula la temperatura de la placa calefactora izquierda y el derecho la de la placa calefactora derecha. Ambos pueden utilizarse al mismo tiempo.
4. En cuanto la comida esté lista, se puede retirar con ayuda de los cubiertos. Asegúrese de que el metal no toque la superficie de calentamiento al retirar los alimentos, ya que podría dañarla.
5. El colector de grasa de la parte inferior recoge el exceso de aceite de la placa de cocción. La bandeja colectora de grasa debe limpiarse regularmente para evitar que se desborde.

LIMPIEZA Y MANTENIMIENTO

ADVERTENCIA: RIESGO DE DESCARGA ELÉCTRICAAntes de realizar la limpieza o el mantenimiento, desconecte el aparato colocando el dispositivo de desconexión del cableado fijo en la posición de apagado.El aparato no debe limpiarse con un chorro de agua y el aparato o sus partes no deben sumergirse en agua para su limpieza.

Limpieza

Limpie el aparato solamente con un paño seco y suave. No utilice nunca metales afilados ni agua para la limpieza. La bandeja colectora de grasa debe limpiarse después de cada uso.

Mantenimiento

El dispositivo de protección térmica desconecta las resistencias si la temperatura es demasiado alta durante el funcionamiento. Por favor, compruebe la unidad después de haber desconectado la alimentación y de que el aceite se haya

enfriado a temperatura ambiente. A continuación, abra la tapa del botón RESET situada detrás de la unidad y pulse el botón RESET para reiniciar la unidad.

Restablecer

Si la temperatura es demasiado alta, se activa el dispositivo de protección térmica. Deje que el aparato se enfríe. Tome la tapa negra del botón RESET y púlsela para reiniciar el dispositivo. Ahora se puede empezar a utilizar el dispositivo de nuevo.

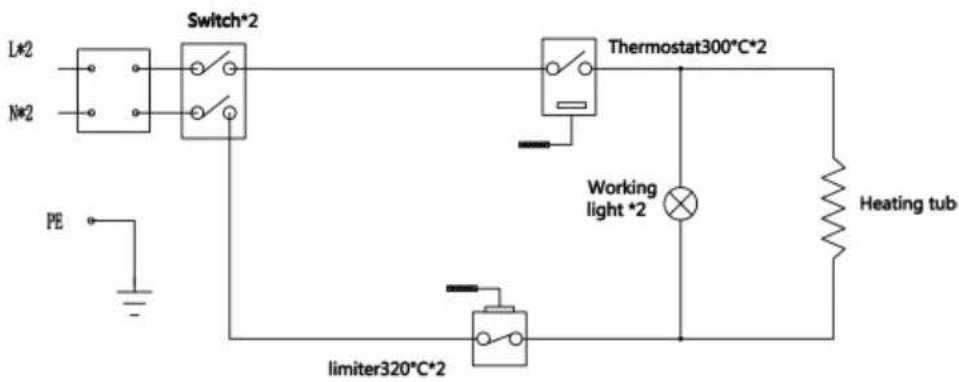

Esquema del circuito

L*2 N*2 Switch*2 PE limiter320*C*2 Thermostat300*C*2 Working light *2 Heating tub

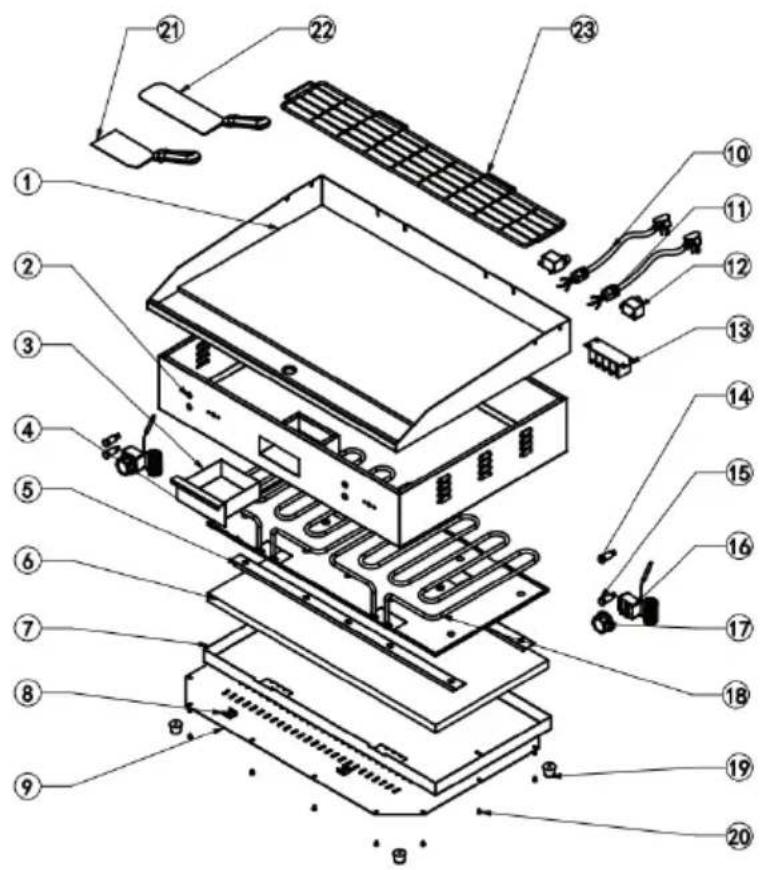

LISTA DETALLADA DE TODOS LOS COMPONENTES DEL DISPOSITIVO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte de que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento o con el servicio de eliminación de residuos domésticos.

FABRICANTE E IMPORTADOR (REINO UNIDO)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

Importador para Reino Unido:
