MANUAL DE USUARIO Apollo icon

PRECAUCION: Para reducir el riesgo de incendios o descargas, no permita que este aparato quede expuesto a la lluvia o la humedad. Para reducir el riesgo de descarga eléctrica, nunca quite la tapa ni el chasis. Dentro del aparato no hay piezas susceptibles de ser reparadas por el usuario. Dirija cualquier reparación al servicio técnico oficial. El símbolo del relámpago dentro del triángulo equilátero pretende advertir al usuario de la presencia de "voltajes peligrosos" no aislados dentro de la carcasa del producto, que pueden ser de la magnitud suficiente como para constituir un riesgo de descarga eléctrica a las personas. El símbolo de exclamación dentro del triángulo equilátero quiere advertirle de la existencia de importantes instrucciones de manejo y mantenimiento (reparaciones) en los documentos que se adjuntan con este aparato.

Instrucciones importantes de seguridad

1. Lea todo este manual de instrucciones antes de comenzar a usar la unidad.
2. Conserve estas instrucciones para cualquier consulta en el futuro.
3. Cumpla con todo lo indicado en las precauciones de seguridad.
4. Observe y siga todas las instrucciones del fabricante.
5. Nunca utilice este aparato cerca del agua o en lugares húmedos.
6. Limpie este aparato solo con un trapo suave y ligeramente humedecido.
7. No bloquee ninguna de las aberturas de ventilación. Instale este aparato de acuerdo a las instrucciones del fabricante.
8. No instale este aparato cerca de fuentes de calor como radiadores, calentadores, hornos u otros aparatos (incluyendo amplificadores) que produzcan calor.
9. No anule el sistema de seguridad del enchufe de tipo polarizado o con toma de tierra. Un enchufe polarizado tiene dos bornes, uno más ancho que el otro. Uno con toma de tierra tiene dos bornes normales y un tercero para la conexión a tierra. El borne ancho o el tercero se incluyen como medida de seguridad. Cuando el enchufe no encaje en su salida de corriente, llame a un electricista para que le cambie su salida anticuada.
10. Evite que el cable de corriente quede en una posición en la que pueda ser pisado o aplastado, especialmente en los enchufes, receptáculos y en el punto en el que salen de la unidad.
11. Desconecte de la corriente este aparato durante las tormentas eléctricas o cuando no lo vaya a usar durante un periodo de tiempo largo.
12. Dirija cualquier posible reparación solo al servicio técnico oficial. Deberá hacer que su aparato sea reparado cuando esté dañado de alguna forma, como si el cable de corriente o el enchufe están dañados, o si se han derramado líquidos o se ha introducido algún objeto dentro de la unidad, si esta ha quedado expuesta a la lluvia o la humedad, si no funciona normalmente o si ha caído al suelo.

ITALIANO

Registre su producto ICON Pro Audio en su cuenta personal 23

Características 24

Operación del Apollo/Artemis 25

Encendido del Apollo/Artemis 25

Ajuste del nivel de señal 25

Ubicación del micrófono 25-26

Estallidos 26

Instalación del Apollo/Artemis 26

Especificaciones 27

Servicio 28

日本語

はじめに 29

Gracias por haber adquirido el estudio de gran diafragma del micrófono de condensador Apollo/Artemis de ICON. Confiamos en que este producto le brindará años de vida útil satisfactoria. Sin embargo, si hay algo que no es de su total satisfacción, intentaremos por todos los medios solucionar el problema.

En estas páginas, encontrará una descripción detallada de las funciones de Apollo/Artemis, instrucciones paso a paso para su conDiagramación y uso, y una lista completa de especificaciones.

Por favor registre el producto en nuestro sitio web en el siguiente enlace www.iconproaudio.com/registration:

También encontrará la tarjeta de garantía. No olvide completarla y enviarla por correo para poder recibir soporte técnico. Debe enviarla a: www.cooprodado diste modo, podremos enviarle información actualizada acerca de este y otros productos de ICON en el futuro. Tal como sucede con la mayoría de los dispositivos electrónicos, le recomendamos conservar el embalaje original. En el caso poco probable de que deba devolver el producto para que reciba servicio, se requerirá que lo envíe en el embalaje original (o un equivalente razonable).

Con el cuidado adecuado su Apollo/Artemis funcionará sin problemas por muchos años. Le recomendamos registrar su número de serie en el espacio a continuación para futura referencia.

Registre su producto ICON Pro Audio en su cuenta personal

1. Verifique el número de serie de sudispositivo

Por favor vaya a http://iconproaudio.com/registration o escanee el código QR a continuación.

Introduzca el número de serie de su dispositivo y el resto de la información solicitada en la pantalla. Haga clic en "Submit".

Aparecerá un mensaje que muestra la información de su dispositivo, como el nombre del modelo y su número de serie - Haga clic en "Register this device to my account" o si ve cualquier otro mensaje, póngase en contacto con nuestro equipo de servicio postventa. equipo de servicio postventa.

2. Acceda a la página de su cuenta personal para un usuario existente o regístrese como un nuevo usuario

Usuario existente: Por favor, entre en su página personal de usuario introduciendo su nombre de usuario y contraseña.

Usuario nuevo: Por favor, haga clic en "Sign Up" y rellene toda la información.

3. Descargue todos los materialesque sean de utilidad

Todos los dispositivos registrados en su cuenta aparecerán en esta página. Cada producto será listado junto con todos sus archivos disponibles para su descarga, tales como controladores, firmware, manual del usuario en diferentes idiomas y software incluido, etc. Antes de comenzar la instalación del dispositivo, por favor, asegúrese de que ha descargado los archivos necesarios, como el controlador

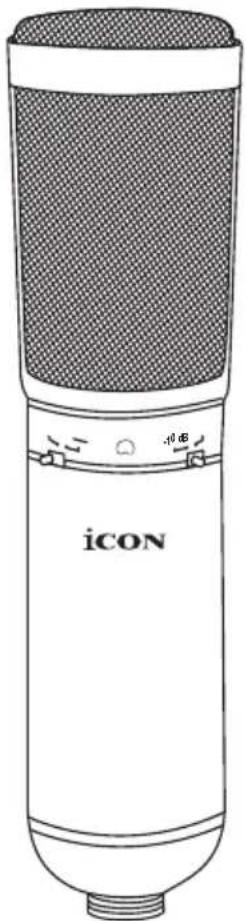

Características

• Micrófono de condensador profesional de diafragma grande para una calidad de audio incomparable
• Ideal como micrófono principal y de soporte para las más diferentes situaciones de grabación
• Patrón de captación cardioide para una excelente separación de fuente de sonido y rechazo de retroalimentación
• Transductor de gradiente de presión con cápsula resistente a golpes
• Voces e instrumentos acústicos perfectos
• Operación externa con alimentación fantasma de 36 a 52 voltios
• Montaje de suspensión de alto rendimiento protector contra viento y carcasa de madera incluidos
• Fabricación ultra resistente con cuerpo de metal fundido
• Los componentes de alta calidad y la fabricación excepcionalmente resistente aseguran una vida útil prolongada.

Operación del Apollo/Artemis

Encendido del Apollo/Artemis

El Apollo/Artemis es un micrófono de condensador de diafragma grande y, por lo tanto, necesita operarse por medio de la conexión a una fuente de alimentación fantasma. La alimentación fantasma es estándar en la mayoría de los mezcladores de calidad, preamplificadores de micrófono externo y grabadores de discos duros. Si es necesario, también puede utilizarse una fuente de alimentación fantasma externa. El

Apollo/Artemis recibe la alimentación fantasma directamente de un cable de micrófono cuando se lo conecta a la entrada de un mezclador o de otro micrófono que incluya una fuente fantasma. De hecho, la alimentación se envía FUERA de la ENTRADA del micrófono, que acompaña silenciosamente a la señal de audio. La mayoría de los mezcladores tienen un interruptor para conectar la alimentación fantasma; por lo tanto, asegúrese de verificar que esté encendida.

Ajuste del nivel de señal

Cuando el Apollo/Artemis se conecta a la entrada de un mezclador o de un grabador, asegúrese de que la entrada esté al nivel del micrófono. Asimismo, asegúrese de que la alimentación fantasma esté conectada como se explica en la sección anterior "Encendido del Apollo/Artemis". La mayoría de los mezcladores y de los grabadores de calidad razonable ofrecerán una entrada de micrófono con control de recorte para micrófono (en general llamado Trim o Gain). El objetivo del control de recorte para micrófono es optimizar la cantidad de buena señal respecto a cualquier ruido asociado a la electrónica de los mezcladores. Un buen preamplificador de micrófono con Trim también tendrá un LED Peak o Clip. Para establecer un buen nivel en el micrófono, ajuste el Apollo/Artemis delante de la fuente de sonido deseada y levante lentamente el control de recorte para micrófono hasta que se encienda el LED Peak. Luego, baje el control de recorte del mezclador hasta que el LED no se encienda más. En la mayoría de los mezcladores, el ajuste ideal es que el control de recorte se aumente tanto como sea posible sin que se encienda el LED Peak.

Ubicación del micrófono

A fin de maximizar la calidad de sonido, debe prestar especial atención a la ubicación de su Apollo/Artemis y a cómo se lo coloca respecto del instrumento o del vocalista con el que utilizará el micrófono. Todos los micrófonos, en especial los micrófonos unidirecciones o los cardioides, presentan un fenómeno conocido como "efecto de proximidad". En pocas palabras, el efecto de proximidad es un cambio resultante en la respuesta de frecuencia de un micrófono a partir de la posición de su cápsula en relación con la fuente de sonido. Específicamente, cuando usted apunta un micrófono cardioide directamente a la fuente de sonido (en el eje), obtendrá la mejor respuesta de frecuencia; no obstante, cuando comienza a apuntar el micrófono levemente hacia afuera (fuera del eje), advertirá que la frecuencia baja caerá y que el micrófono comenzará a sonar en forma más tenue.

Para la mayoría de las aplicaciones de voz, deseará colocar el micrófono directamente delante del artista. Lo mismo puede ocurrir al utilizar micrófonos con instrumentos. Sin embargo, puede hacer ajustes de ecualización bastante asombrosos cambiando levemente el ángulo de la cápsula hacia la fuente de sonido. Ésta puede ser una técnica muy útil para capturar el sonido óptimo de una batería, de una guitarra acústica, de un piano o de otros instrumentos en una sala de grabación o en un estudio de sonido. Las pruebas y la experiencia son los mejores maestros a la hora de obtener buenos sonidos, por lo que iconéctese!

Estallidos

El estallido (P-Popping) es ese sonido molesto que puede obtener cuando el diafragma del micrófono recibe un golpe de aire de un vocalista que pronuncia palabras con la letra "P". Existen algunas maneras de solucionar el problema, lo que incluye el uso de un filtro externo para estallidos. Algunos ingenieros famosos han recurrido a una media de nylon vieja sobre un gancho para ropa doblado, que de hecho funciona muy bien. Para una solución más prolija, pruebe el filtro para estallidos ICON PF-01. También puede intentar colocar el micrófono levemente fuera del eje (en un ángulo pequeño) respecto del vocalista. En general, esto puede solucionar el problema sin utilizar un filtro externo para estallidos.

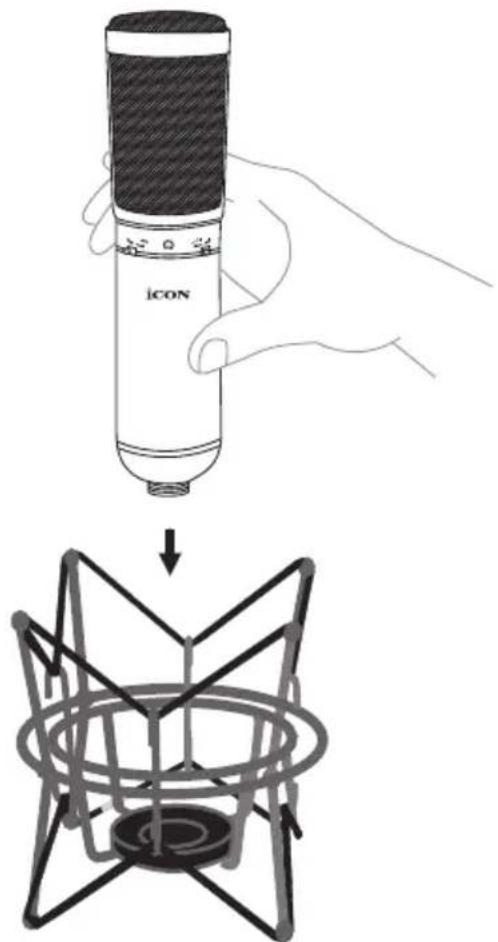

Instalación del Apollo/Artemis

Instale su Apollo/Artemis en el montaje de suspensión provisto como muestran los diagramas a continuación

ICON

Especificaciones

Si su “Apulsos/Ateneribir servicio, siga las instrucciones a continuación:

Consulte nuestro centro de ayuda en línea, en

http://support.iconproaudio.com/hc/en-us, para obtener información, conocimiento y descargas disponibles, tales como

1. Preguntas frecuentes
2. Descargar
3. Conocer más
4. Foro

Muy a menudo, encontrará soluciones en dichas páginas. Si no encuentra una solución, cree un ticket de ayuda en nuestro ACS (Auto Customer Support - Ayuda Automática al Usuario) en el vínculo que se encuentra a continuación. Nuestro soporte técnico lo asistirá tan pronto como sea posible.

Ingrese en http://support.iconproaudio.com/hc/en-us y registrese para enviar una nota de consulta, o haga clic en "Submit a ticket" sin necesidad de registrarse.

Tan pronto como haya enviado su nota de consulta, nuestro equipo de asistencia lo ayudará a resolver el problema con su ICON ProAudio a la mayor brevedad posible

Para enviar a reparar productos defectuosos:

1. Asegúrese de que el problema no esté relacionado con un error de operación o dispositivos de un sistema externo.
2. Guarde este manual de propietario. Nosotros no lo necesitamos para reparar la unidad.

3. Embale la unidad en su embalaje original, inclusive la tarjeta y la caja. Esto es muy importante. Si perdió el embalaje, asegúrese de embalar la unidad de forma adecuada. ICON no se responsabiliza por daños ocasionados por embalaje que no sea de fábrica.

4. Envíe la unidad al centro de soporte técnico de ICON o a la oficina local de devolución

autorizada. Vea nuestros centros de servicios y puntos de servicio al distribuidor en el vínculo que se encuentra a continuación:

Si se encuentra en Hong Kong

Envíe el producto a:

OFICINA ASIA:

Si se encuentra en North America

Envíe el producto a:

North America

Si se encuentra en Europe

Envíe el producto a:

Sound Service

GmbH European

HeadquarterMoriz-Seeler-Straße

3D-12489 Berlin

Telephone: [phone]

Fax: [phone]

E-Mail: [e-mail]
