Tipo de producto	Cubo para fumadores (cenicero comercial)
Marca	Vevor
Modelo	YD-27A
Color	Plata
Dimensiones (LxPxH)	210 x 210 x 1080 mm
Material principal	Acero (estimado)
Capacidad del cilindro interior	Aproximadamente 3 L (estimado)
Funciones principales	Receptáculo para colillas, cenicero exterior con puerta
Modo de apertura	Puerta con limitador de apertura a 20°
Instalación	Fijación al suelo con pernos de expansión M10x120 mm
Mantenimiento y limpieza	Retirar regularmente el cilindro interior para vaciarlo y limpiarlo
Seguridad	No sentarse ni pararse; usar sobre suelo plano y duro
Piezas de repuesto	Cilindro interior, pernos de expansión, llave
Reparabilidad	Piezas de repuesto disponibles a través del fabricante
Garantía	Certificado de garantía electrónica en www.vevor.com/support
Fabricante	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China
Importador (Australia)	SIHAO PTY LTD, Eastwood NSW
Importador (Estados Unidos)	Sanven Technology Ltd., Suite 250

Preguntas frecuentes - YD-27A Vevor

¿Cómo instalar el cenicero YD-27A?

Perfore dos agujeros de 12 mm de diámetro con una distancia entre centros de 50 mm, profundidad de al menos 60 mm. Inserte los pernos de expansión M10x120 mm en los agujeros A y B, luego apriete con la llave de horquilla suministrada.

¿Qué herramientas se suministran con el producto?

El producto incluye una llave de horquilla de 19 mm y una llave. También se suministran los pernos de expansión y el cilindro interior.

¿Cómo limpiar el cenicero?

Abra la puerta, retire el cilindro interior, vacíelo y límpielo con un paño húmedo. Vuelva a colocarlo después de secarlo.

¿Puedo usar este cenicero en interiores?

Está diseñado para uso exterior. Úselo sobre una superficie plana, dura y estable. No lo use cerca de materiales inflamables.

¿Cuál es la altura del modelo YD-27A?

La altura es de 1080 mm, con una base de 210 x 210 mm.

¿El producto tiene garantía?

Sí, Vevor ofrece un certificado de garantía electrónica. Regístrese en www.vevor.com/support para activar la garantía.

¿Cómo obtener piezas de repuesto?

Contacte al servicio al cliente a través de www.vevor.com/support. Las piezas como el cilindro interior y los pernos están disponibles.

¿Puedo sentarme en este cenicero?

No, está prohibido sentarse o pararse sobre el producto. Esto podría causar lesiones o dañar el aparato.

¿Qué hacer si la puerta no cierra correctamente?

Verifique que el limitador de apertura esté bien enganchado. Ajuste la posición de los pernos de expansión o contacte al soporte técnico.

¿Cuál es la diferencia entre YD-27A y YD-27B?

El modelo YD-27A es de color plata, mientras que el YD-27B es negro. Las dimensiones y funcionalidades son idénticas.

MANUAL DE USUARIO YD-27A Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

RECIPIENTES PARA FUMAR COMERCIALES

MANUAL DE USUARIO

YD-27A

YD-27B

Seguimos comprometidos a brindarle herramientas a precios competitivos.

"Ahorra la mitad", "mitad de precio" o cualquier otra expresión similar utilizada únicamente por nosotros

Representa una estimación de los ahorros que podría obtener al comprar ciertas herramientas.

con nosotros en comparación con las principales marcas líderes y no significa necesariamente cubrir

Todas las categorías de herramientas que ofrecemos. Le recordamos que debe verificar con cuidado

Cuando realiza un pedido con nosotros, si realmente está Ahorro Medio en comparación con las principales marcas líderes.

VEVOR®

HERRAMIENTAS RESISTENTES, MITAD DE PRECIO

RECIPIENTES PARA FUMAR COMERCIALES

¿NECESITAS AYUDA? ¡CONTÁCTANOS!

¿Tiene preguntas sobre el producto? ¿Necesita asistencia técnica? No dude en ponerse en contacto con nosotros:

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

Estas son las instrucciones originales. Lea atentamente todas las instrucciones del manual antes de utilizar el producto. VEVOR se reserva una interpretación clara de nuestro manual de usuario. La apariencia del producto estará sujeta al producto que recibió. Perdónenos por no informarle nuevamente si hay actualizaciones de tecnología o software en nuestro producto.

ADVERTENCIA:

Lea este material antes de utilizar este producto. No hacerlo puede provocar lesiones graves.

Precauciones de montaje

1. Realice el montaje únicamente de acuerdo con estas instrucciones. Un montaje inadecuado puede generar peligros.
2. Use gafas de seguridad aprobadas por ANSI y guantes de trabajo resistentes durante el montaje.
3. Mantenga el área de reunión limpia y bien iluminada.
4. Mantenga a los transeúntes fuera del área durante el montaje.
5. No se reúna si está cansado o bajo la influencia del alcohol, drogas o medicamentos.
6. Las capacidades del producto se aplican únicamente a productos ensamblados de forma correcta y completa.
7. Móntelo sobre una superficie plana, nivelada, dura y lisa capaz de soportar de forma segura los receptáculos para fumar comerciales.
8. Para obtener información adicional sobre las piezas que se enumeran en las páginas siguientes, consulte el diagrama de ensamblaje de este manual. Desembale y separe todas las piezas en un área de trabajo limpia.

Tome precauciones

1. NO SE SIENTE NI SE PARE SOBRE ESTE ARTÍCULO.
2. Este producto no es un juguete. No permita que los niños jueguen con este artículo ni cerca de él.
3. No exceda las capacidades de peso especificadas.
4. Úselo únicamente sobre una superficie plana, nivelada, dura y lisa que pueda soportar de manera segura un recipiente para fumar comercial completamente cargado.
5. Úselo únicamente según lo previsto.
6. Inspeccione antes de cada uso; no utilice si las piezas están sueltas o dañadas.

dañadas.

GUARDE ESTE MANUAL

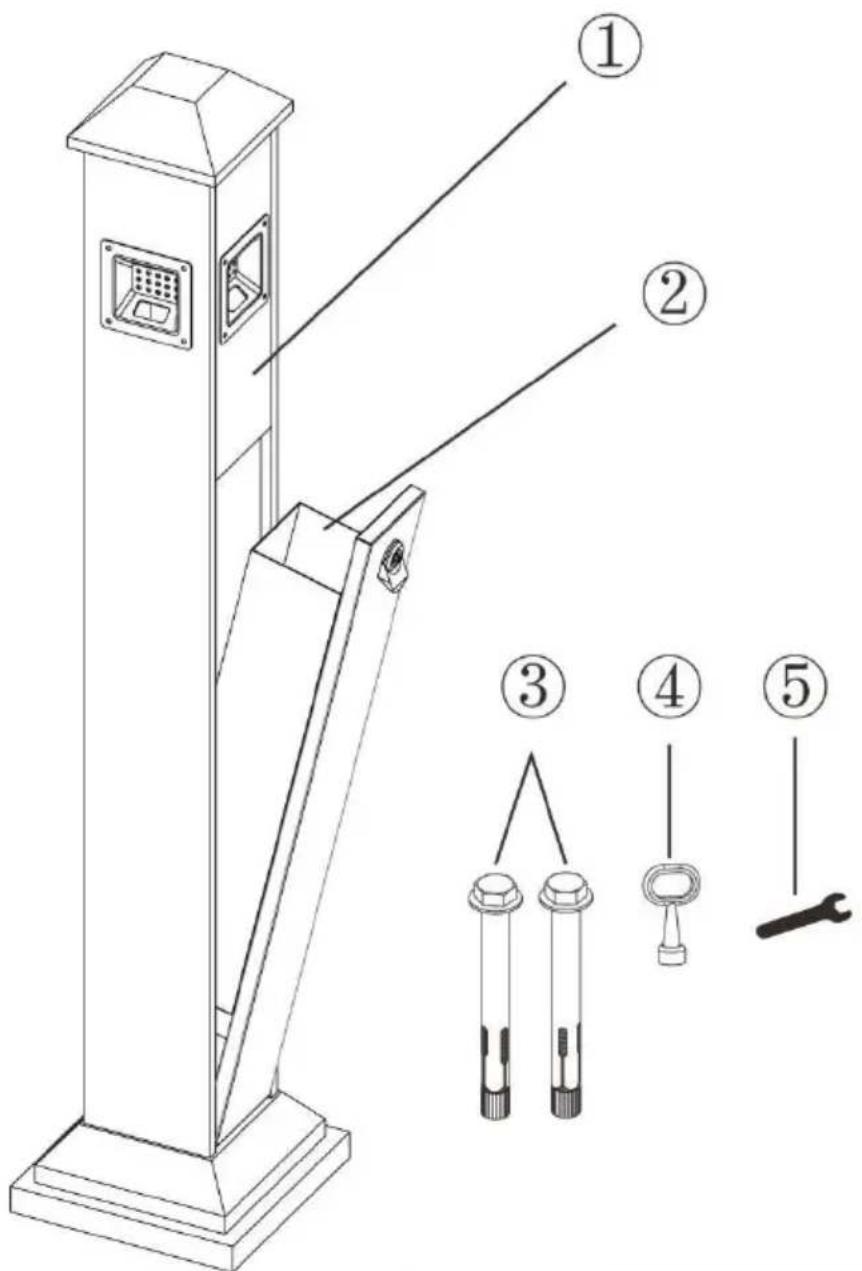

LISTA DE PIEZAS

1	Cuerpo principal de la columna de ceniza		4	Clave *1
2	Cañón interior * 1		5	Llave de boca abierta de mm * 1
3	Perno de expansiónM10*120 *2

PASO 1: Seleccione la posición de instalación y la perforación

Nota: Asegúrese de que la dirección de la apertura de la puerta y la posición de instalación estén libres de obstáculos.

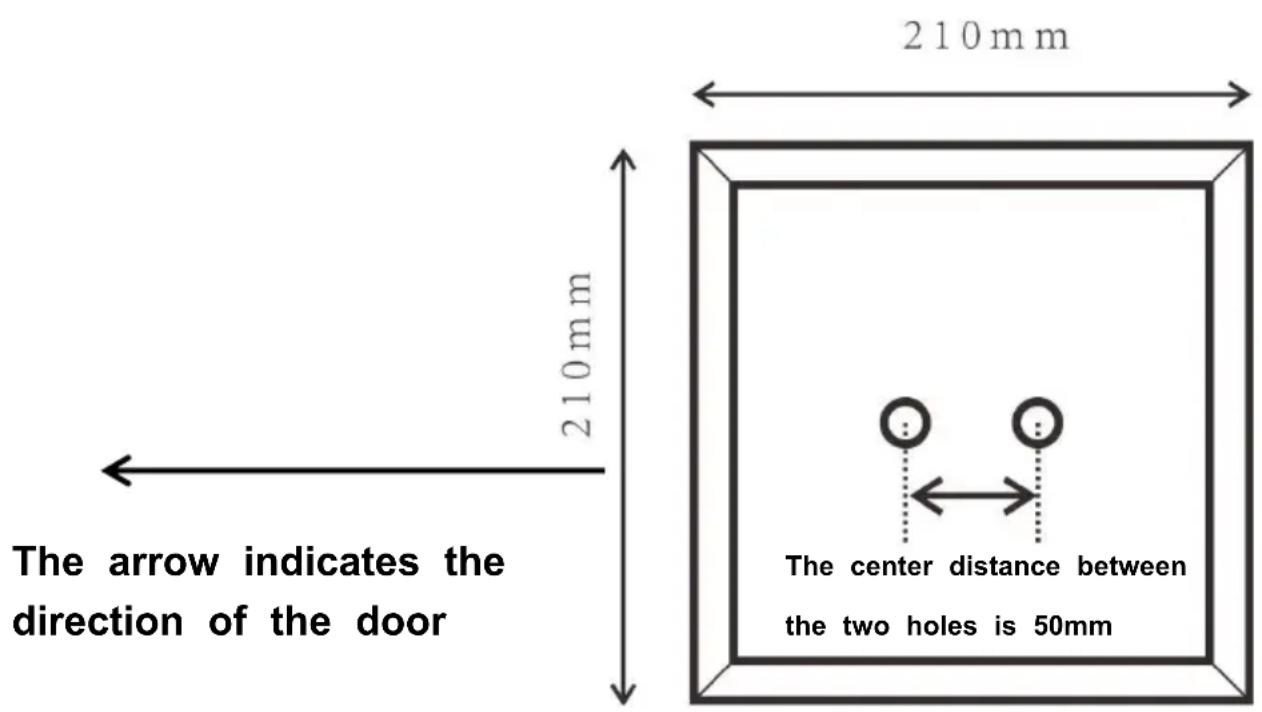

1. Coloque la posición de perforación sobre el suelo duro, la distancia entre centros = 50 mm (como se muestra a continuación).
2. Con una broca de 12 mm de diámetro en la posición seleccionada, la profundidad de perforación no debe ser inferior a 60 mm.

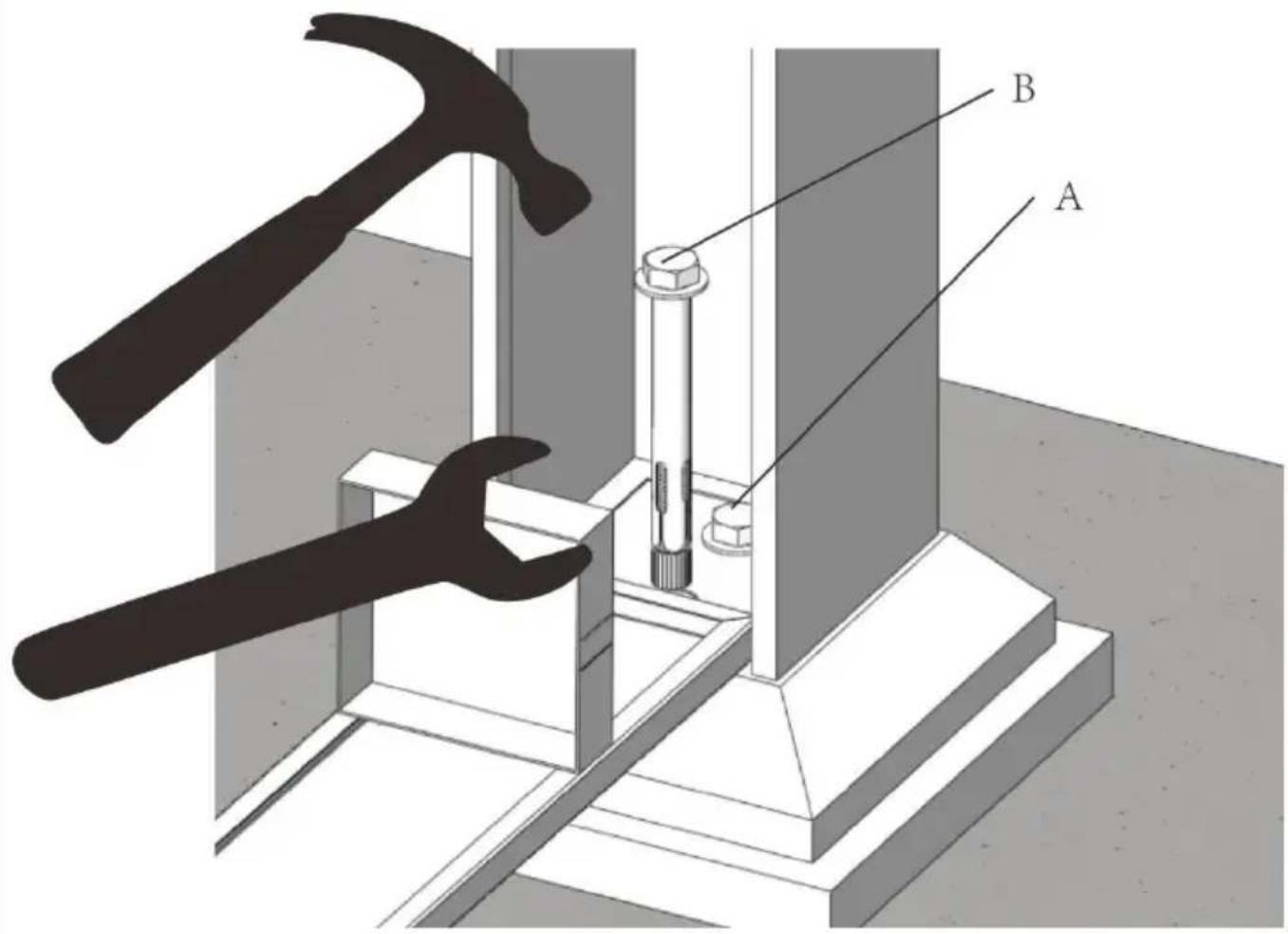

1. Abra completamente la puerta, alinee los orificios de la base con el suelo e inserte los pernos de expansión M10*120 mm en los orificios en secuencia A y B.
2. Utilice la llave de boca abierta para bloquear el perno.

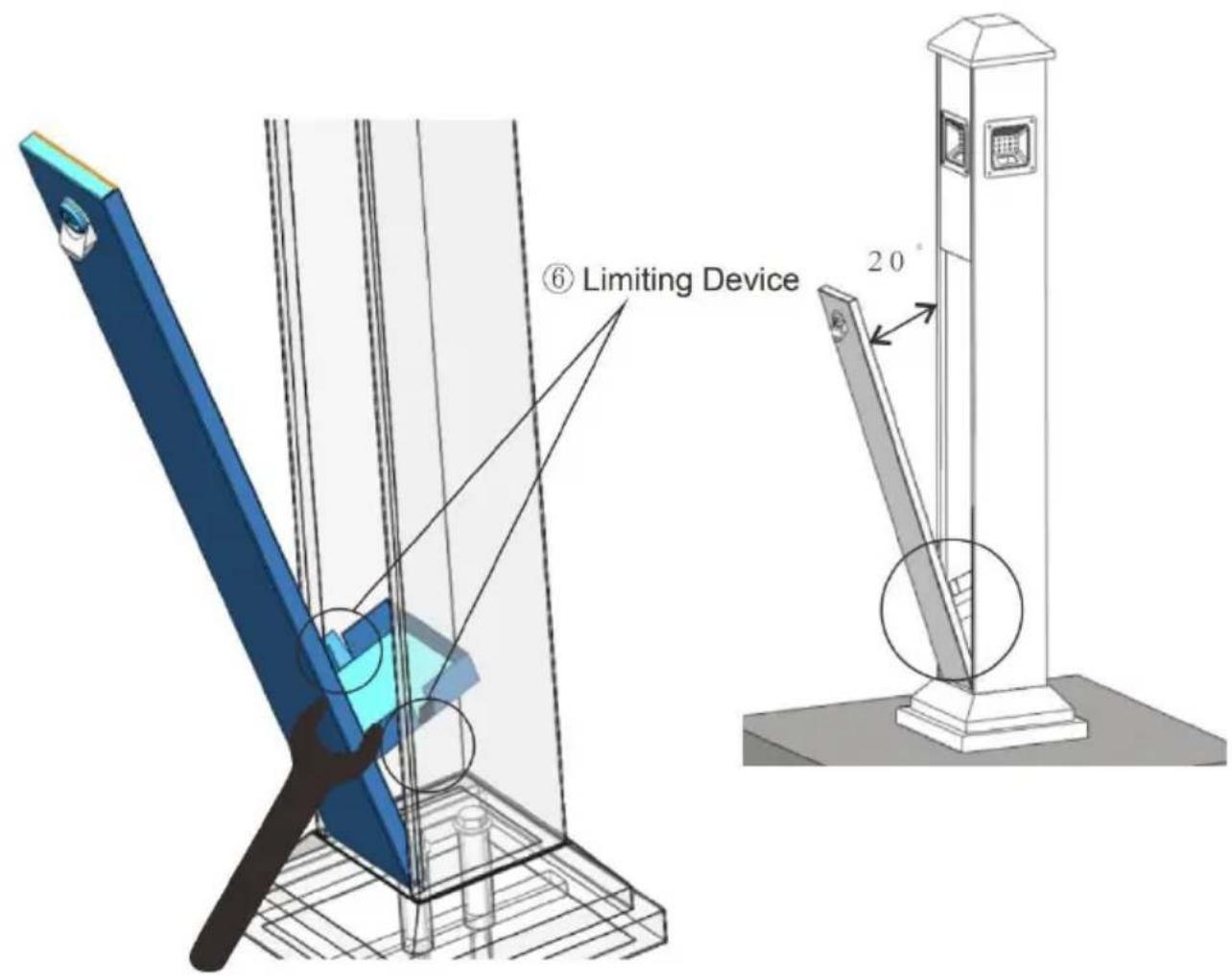

PASO 3: Límite de apertura

1. Utilice una llave de boca abierta para empujar el dispositivo limitador ⑥ en el panel de la puerta hacia ambos lados.
2. El límite puede mantener el ángulo de apertura del panel de la puerta en aproximadamente 20 grados, lo que facilita quitar el barril interior y evita que el panel de la puerta caiga directamente al suelo.

Modelo	YD-27 A	YD-27B
Color	Plata	Negro
Tamaño del producto	210*210*1080 mm

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anahe Place, Rancho Cucamonga, CA 91730
