MANUAL DE USUARIO FFB12 Vevor

B 2 D E E).

B 2 D E E).

B 2 D E E).

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

PROTECCIÓN DE LLAMA PARA FUEGO

MODELO: ffb 18# /FFB16 # /FFB17#/FFB11#/FFB12#/FFB13#/FFB14#/FFB15#

CONSIDERACIONES IMPORTANTES

ADVERTENCIA: Lea y comprenda este manual completo antes de operar o reparar este producto. El incumplimiento estas advertencias e instrucciones puede provocar lesiones personales o daños a bienes valiosos.

• Evite que los niños utilicen guías para remolques de barcos. Y e producto no es un juguete. No permita que los niños jueguen.
• Manténgase alejado de puntas afiladas, cuchillas y otros elementos
• Precauciones de montaje .

Ensamble únicamente de acuerdo con estas instrucciones. Un montaje inadecuado puede crear peligros.

1. Utilice gafas de seguridad aprobadas por ANSI y guantes de trabas resistentes durante el montaje.

2. Mantenga el área de reunión limpia y bien iluminada.

3. Mantenga a los transeúntes fuera del área durante el montaje.

4. No se reúna cuando esté cansado o bajo la influencia de alcohol drogas o medicamentos.

5. Las capacidades del producto se aplican únicamente al producto ensamblado de manera adecuada y completa.

6. Para obtener información adicional sobre las piezas enumeradas en siguientes páginas, consulte el diagrama de montaje de este manual. Desenvuelva y separe todas las piezas en un área de trabajo limpia. Mantenga las piezas de repuesto pequeñas fuera del alcance de los

GUARDA ESTAS INSTRUCCIONES

• La valla protectora contra el viento de vidrio templado está hecha vidrio templado resistente al calor. Los clips de unión de aluminio ofr una conexión firme y un soporte estable.
• Colóquelo alrededor de su mesa de fuego y ayude a bloquear la para comprometer su fuego y disfrutar de una llama constante. Un

suministro imprescindible para fogatas que se integrará en su patio y jardín.

PRODUCT PAREMETERS

Modelo	Forma	DimensionesLargo x anchox alto (mm)	espesor del tablero (mm)	Imagen _
ffb 18#	redondo	740*740*214	6
FFB16#	cuadrado	4 9 3*4 9 3'91	8
FFB17#	cuadrado	543*543*191	8
FFB11#	rectángulo	748*340*165	8
FFB12#	rectángulo	773*367*191	8
FFB13#	rectángulo	798*317*165	8
FFB14#	rectángulo	924*417*191	8
FFB15#	rectángulo	1128*367*191	8

PACKAGE INCLUDE

Modelo: ffb 18#

NO	FOTO		DESC	CANTIDAD
A			Panel de vidrio	4 piezas
B			Soporte superior de vidrio	4 piezas

C		Soporte de fondo de vidrio	4 piezas
D		Destornillador	PC 1

Modelo: FFB16#/FFB17#

NO.	FOTO	DESC	CANTIDAD
A		Panel de vidrio	4 piezas
B		Soporte superior de vidrio	4 piezas
C		Soporte de fondo o vidrio	4 piezas
D		Destornillador	PC 1

Modelo: FFB11#/FFB12#/FFB13#/FFB14#/ FFB15#

NO.	FOTO	DESC	CANTIDAD
A		Panel de vidrio larg	2 piezas
B		Panel de vidrio cor	2 piezas
C		Soporte superior de vidrio	4 piezas
Dmi		Soporte de fondo o vidrioDestornillador	4 piezasPC 1

Gracias por comprar este producto de calidad. Asegúrese de revisar cuidadosamente todos los materiales de embalaje en busca de piezas pequeñas que puedan haberse soltado dentro de la caja durante el identifique y cuente todas las piezas y compárelas con la lista de ha anterior.

Fácil de instalar, con varias piezas de cristal y sus correspondientes fijaciones.

Mantenga el cristal insertado en el firmware en el ángulo correcto. Apriete correctamente el tornillo para que el vidrio no se pueda sacu puede estar demasiado apretado para causar daños al vidrio.

Los procedimientos de montaje de los tres. Los productos de forma s similares. Aquí tomamos el rectangular como ejemplo. Puede Siga lo mismos pasos para finalizar el montaje de los demás productos.

INSTALACIÓN

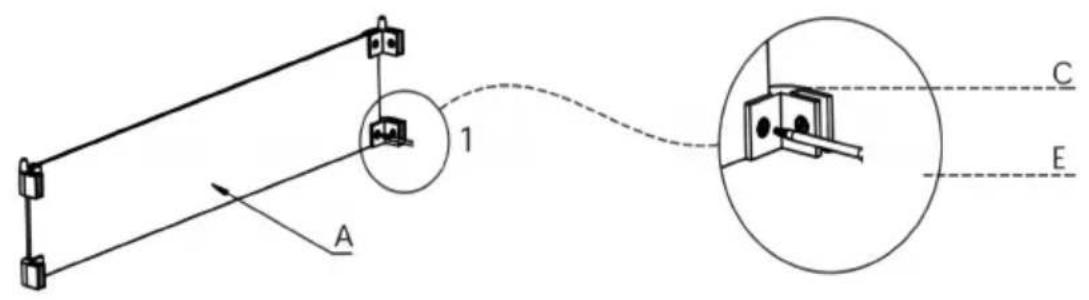

Paso 1: Coloque los paneles de vidrio largo (Parte A) sobre una sup limpia y suave como una manta o alfombra. Ensamble 2 soportes inferiores de clase (Parte D) y 2 soportes superiores de vidrio (Parte los paneles de vidrio largos (Parte A) con pernos y apriételos sin ap con un destornillador (Parte E).

A 1 C E

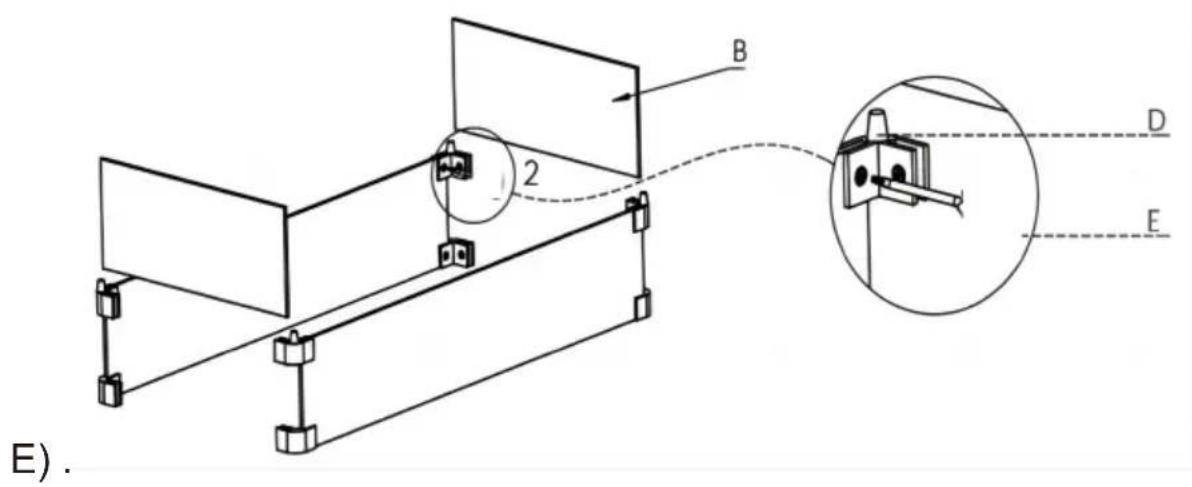

Paso 2: Ensamble los paneles de vidrio cortos (Parte B) a los pane vidrio largos mediante pernos y apriételos con un destornillador (Par

B 2 D E E).

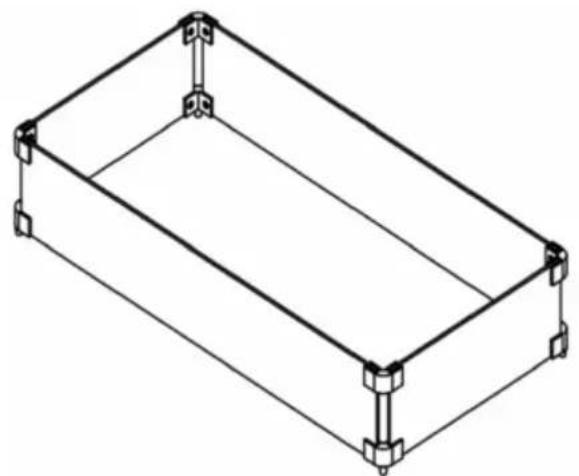

Paso 3: Después de apretar todos los pernos, su producto estará list usar.

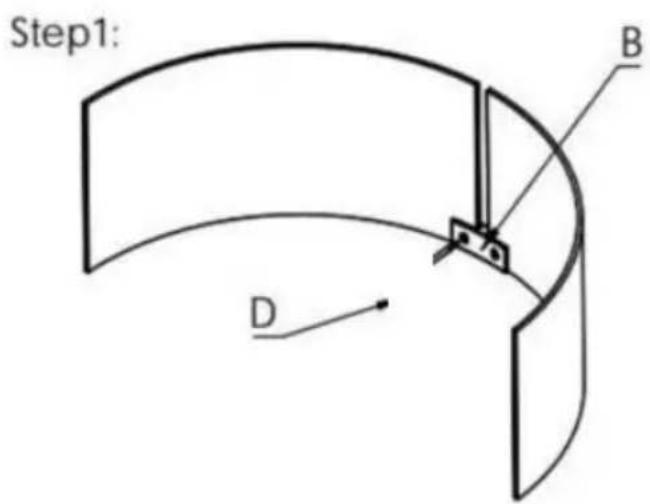

Paso 1: Coloque los paneles de vidrio (Parte A) sobre una superficie y suave como una manta o alfombra. Ensamble el soporte superior c

vidrio (Parte B) a 2 paneles de vidrio con pernos y apriételos sin aí con un destornillador (Parte D).

Step1: B D

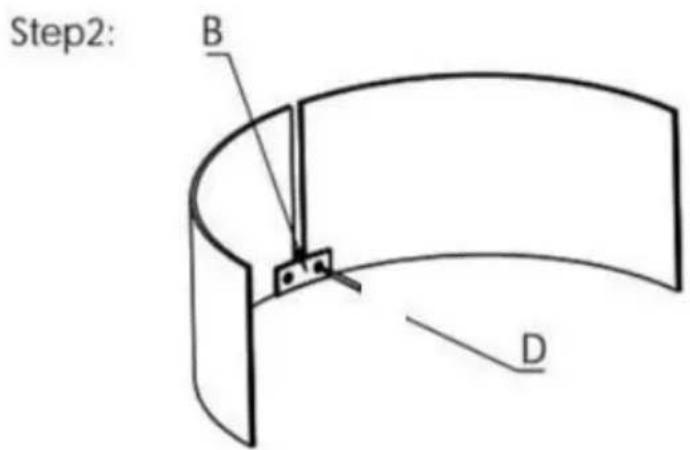

Paso 2: Ensamble el soporte superior de vidrio (Parte B) a los 2 pa de vidrio restantes mediante pernos y apriételos sin apretar con un destornillador (Parte D).

Step2: B D

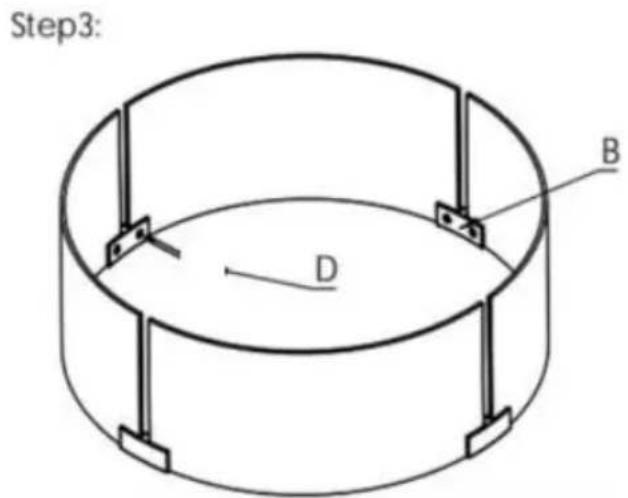

Paso 3: Ensamble 4 paneles de vidrio con pernos y apriételos con u destornillador (Parte D).

Step3: B D

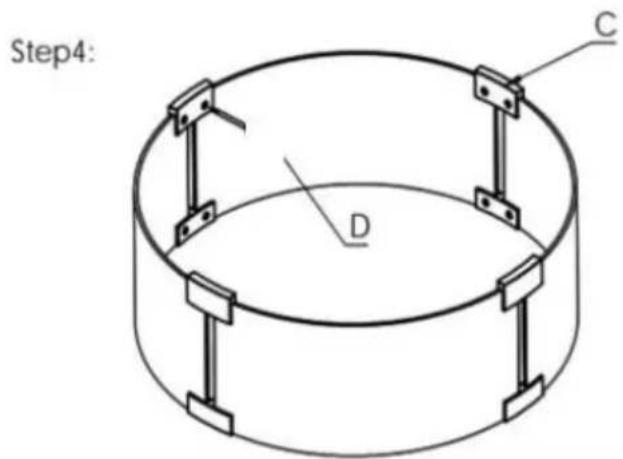

Paso 4: Ensamble los soportes inferiores de vidrio (Parte C) a los p de vidrio mediante pernos y apriételos con un destornillador (Parte D)

Step4: C D

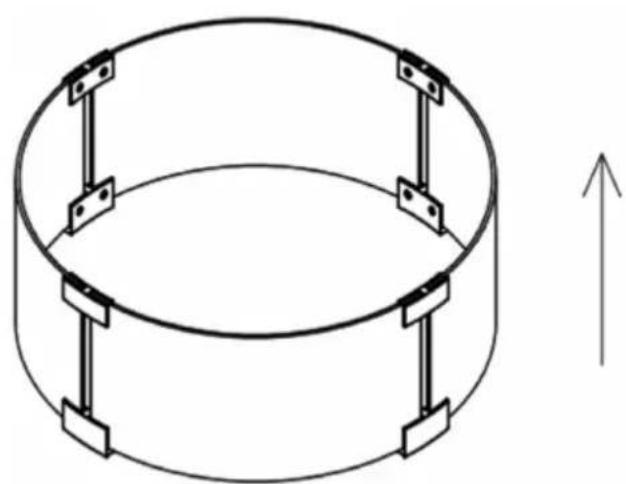

Paso 5: Después de apretar todos los pernos, su producto estará list usar.

No coloque el Flame Guard sobre una superficie irregular.

No cubrir con materiales inflamables.

No lo toque durante el uso para evitar quemaduras.

Verifique periódicamente y asegúrese de que todos los pernos estén completamente apretados.

Dirección: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Técnico Certificado de soporte y garantía electrónica
