MANUAL DE USUARIO HD90-A367U1 HAIER

Manual del usuario Bomba de calor- Secadora

HD80-C367U1
HD80-C367GU1
HD90-C367U1
HD90-C367GU1
HD100-C367U1
HD100-C367GU1

Gracias por comprar un producto Haier.

Lea atentamente estas instrucciones antes de utilizar este aparato. Las instrucciones contienen información importante que le servirá de guía para realizar una instalación segura y correcta, así como para el uso y mantenimiento diarios.

Guarde este manual en un lugar práctico para poder consultarlo en cualquier momento para el uso seguro y adecuado del aparato.

Aviso de seguridad

Advertencia - Información de seguridad importante

Información general y consejos

Información medioambiental

Eliminación

Esta marca en el producto, los accesorios o los documentos indica que el producto y sus accesorios electrónicos (por ejemplo, cargador, auriculares, cable USB) no deben desecharse con otros residuos domésticos al final de su vida útil.

Para evitar posibles daños al medio ambiente o a la salud humana derivados de la eliminación incontrolada de residuos, separe estos artículos de otros tipos de residuos y recíclelos de forma responsable para fomentar la reutilización sostenible de los recursos materiales.

Los usuarios domésticos deben ponerse en contacto con la tienda donde adquirieron este producto o con la administración local para obtener información sobre dónde y cómo pueden llevar estos artículos para reciclarlos de forma segura para el medio ambiente. Los usuarios empresariales deben ponerse en contacto con su proveedor y comprobar las condiciones del contrato de compra.

Este producto y sus accesorios electrónicos no deben mezclarse con otros residuos comerciales para su eliminación.

ADVERTENCIA

Este aparato contiene R290. Material inflamable, riesgo de incendio.

ADVERTENCIA: En la caja del aparato o en la estructura empotrada, mantenga las aberturas de ventilación libres de obstrucciones.

ADVERTENCIA: No dañe el circuito de refrigerante.

ADVERTENCIA

Peligro de lesiones o asfixia.

Para garantizar la seguridad al desechar una secadora antigua, desconecte el enchufe de la toma de corriente, corte el cable de alimentación y destrúyalo junto con el enchufe. Para evitar que los niños se encierren en la máquina, rompa las bisagras o la cerradura de la puerta.

ADVERTENCIA

El aparato no debe recibir alimentación a través de un dispositivo de conmutación externo, como un temporizador, ni conectarse a un circuito que sea encendido y apagado regularmente por una compañía eléctrica.

ES

Índice

1 - Información de seguridad .... 4
2 - Imágenes de la instalación ....7
3 - Uso previsto 8
4 - Descripción del producto....9
5 - Panel de control .... 10
6-Programas 14
7 - Consumo 15
8 - Sugerencias y consejos ....16
9 - Uso diario....18
10 - Cuidado y limpieza....22
11 - Solución de problemas....24
12 - Instalación ..... 26

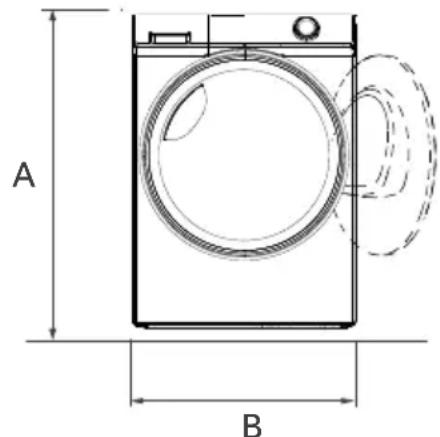

13 - Datos técnicos....29
14 - Aplicación hOn....31
15 - Atención al cliente....34

Descargue la aplicación nOn

ADVERTENCIA

Antes del primer uso

▶ Asegúrese de que no se hayan producidos daños de transporte.
▶ Retire todo el embalaje y manténgalo fuera del alcance de los niños.
- Traslade el aparato siempre con dos personas como mínimo, ya que es pesado.

Uso diario

Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia o conocimientos previos, siempre y cuando previamente hayan recibido la supervisión y las instrucciones necesarias para utilizar el aparato de forma segura y comprendan los riesgos que implica.

- Mantenga alejados del aparato a los niños menores de 3 años, a menos que estén constantemente vigilados.

Los niños no deben jugar con este electrodoméstico.

Asegúrese de que la habitación esté seca y bien ventilada. La temperatura ambiente debe estar comprendida entre 5 °C y 35 °C.

No cubra las aberturas de ventilación de la base con una alfombra u objeto similar.

- Mantenga la zona alrededor de la secadora libre de polvo y pelusas.

Asegúrese de que sólo hay ropa sucia dentro del aparato y de que no hay animales domésticos ni niños antes de utilizarlo.

- Toque el enchufe solo con las manos secas y no toque ni utilice el aparato si está descalzo o con las manos o los pies mojados.

▶ No seque prendas sin lavar en la secadora.

▶ Asegúrese de no cargar más que la carga nominal.

▶ Retire de los bolsillos todos los objetos, como encendedores y cerillas.

- Los suavizantes o productos similares deben utilizarse tal como se especifica en las instrucciones del suavizante.

▶ No utilice ni almacene aerosoles ni gases inflamables cerca del aparato.

▶ No coloque objetos pesados ni fuentes de calor o humedad encima del aparato.

- Cuando desenchufe el aparato, sujete el enchufe, no el cable.

- No toque la parte trasera ni el tambor durante el funcionamiento, ya que están calientes.

ADVERTENCIA

Uso diario

▶ No utilice el aparato para secar los siguientes objetos:

• Artículos sin lavar.
• Objetos contaminados con sustancias inflamables como aceite de cocina, acetona, alcohol, bencina, gasolina, queroseno, quitamanchas, aguarrás, ceras, quitaceras u otros productos químicos. Los humos pueden provocar un incendio o una explosión. Los artículos que se hayan ensuciado con sustancias como aceite de cocina, acetona, alcohol, gasolina, queroseno, quitamanchas, aguarrás, ceras y quitaceras deben lavarse en agua caliente con una cantidad extra de detergente antes de secarlos en la secadora.
• Artículos que contengan relleno o acolchado (por ejemplo, almohadas, chaquetas), ya que el relleno puede salirse con riesgo de provocar un incendio.
  Los artículos como la gomaespuma (espuma de látex), los gorros de ducha, los textiles impermeables, los artículos con reverso de goma y la ropa o almohadas provistas de almohadillas de gomaespuma no deben secarse en la secadora.

▶ No beba el agua condensada.
- No utilice el aparato sin el filtro de pelusas o el filtro del condensador colocados o con el filtro dañado.
Observe que la última parte del ciclo de secado se produce sin calor (ciclo de enfriamiento) para garantizar que las prendas restantes estén bajo una temperatura que no las dañe.
No deje el aparato desatendido durante el tiempo de funcionamiento durante mucho tiempo. Si es necesaria una ausencia prolongada, se deberá interrumpir el ciclo de secado apagando y desenchufando la red eléctrica.
No apague el aparato hasta que haya finalizado el ciclo de secado. No detenga nunca la secadora antes de que finalice el ciclo de secado, a menos que retire rápidamente todas las prendas y las extienda para que se disipe el calor.
Apague el aparato después de cada programa de secado para ahorrar electricidad y por seguridad.

Mantenimiento / limpieza

• Asegúrese de que los niños estén supervisados si realizan tareas de limpieza y mantenimiento.
• Desconecte el aparato de la red eléctrica antes de realizar cualquier operación de mantenimiento rutinario.

ADVERTENCIA

Mantenimiento / limpieza

▶ Limpie el filtro de pelusas y el filtro del condensador después de cada programa (véase "10 - Cuidado y limpieza" en la página 22).
▶ No utilice agua pulverizada ni vapor para limpiar el aparato.
▶ No utilice productos químicos industriales para limpiar el aparato.
- Si el cable de alimentación presenta daños, debe ser sustituido por el fabricante, por un técnico cualificado o por cualquier persona autorizada para evitar cualquier peligro.
- No intente reparar el aparato usted mismo. Si necesita una reparación, póngase en contacto con nuestro servicio de atención al cliente.

Instalación

• Asegúrese de colocar la máquina en un lugar que permita abrir la puerta completamente. No instale la secadora detrás de una puerta con cerradura, una puerta corredera o una puerta con bisagras en el lado opuesto de la puerta de la secadora, ya que esto limita la apertura total de la puerta.
• Instale el aparato en un lugar bien ventilado y seco.
  ▶ No instale nunca el aparato en un exterior húmedo, ni en una zona con riesgo de fugas de agua como, por ejemplo, debajo o cerca de un fregadero. Cuando se produzca una fuga de agua, corte el suministro eléctrico y deje que la máquina se seque de forma natural.
  Instale o utilice el aparato sólo en un lugar donde la temperatura sea superior a 5 °C.
• No coloque el aparato directamente sobre una alfombra ni cerca de una pared o mueble.
  ▶ No exponga el aparato a heladas, calor o luz solar directa ni cerca de fuentes de calor (por ejemplo, estufas o calefactores).
  Asegúrese de que la información eléctrica de la placa de características coincide con la fuente de alimentación. Si no es así, póngase en contacto con un electricista.
  ▶ No utilice adaptadores multienchufe ni cables alargadores.
  Asegúrese de no dañar el cable eléctrico ni el enchufe; si está dañado, hágalo sustituir por un electricista.
  ▶ Utilice una toma de corriente con conexión a tierra separada para la fuente de alimentación, a la que se pueda acceder fácilmente después de la instalación. El aparato debe estar conectado a tierra.

Este aparato está diseñado para secar artículos que hayan sido lavados en una solución de agua y que estén marcados en la etiqueta de cuidado del fabricante como aptos para la secadora.

Está diseñado exclusivamente para uso doméstico en el interior de la vivienda. No está destinado a un uso comercial o industrial. No se permiten cambios ni modificaciones en el dispositivo. Los usos no previstos pueden causar peligros y la pérdida de todos los derechos de garantía y responsabilidad.

Normas y directivas

Este producto cumple los requisitos de todas las directivas CE aplicables con las normas armonizadas correspondientes, que prevén el marcado CE.

Uso responsable con el medio ambiente

▶ Centrifugado completo: Centrifugue la ropa con la máxima velocidad de centrifugado.
Carga máxima: Utilice la cantidad máxima de llenado según la tabla de programas, pero no sobrecargue la secadora. Para aprovechar la carga máxima, la ropa que debe secarse como "Listo para usar, puede secarse primero fácilmente con "Recordatorio de planchado". Cuando finalice el programa, retire la colada que deba plancharse y seque la colada restante hasta el final.

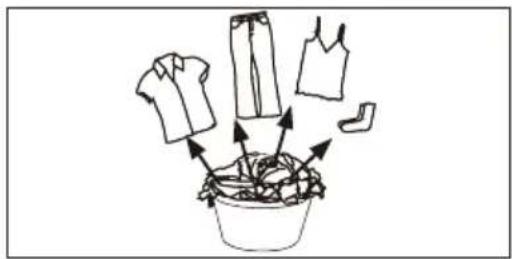

▶ Sacudir la colada: Sacuda la ropa antes de meterla en la secadora.
Evite el secado excesivo: debe evitarse un secado excesivo. Seleccione el programa adecuado y el nivel de secado apropiado.
Suavizante innecesario: No utilice suavizante al lavar, ya que la ropa quedará mullida y suave en la secadora.
Limpieza de los filtros de pelusa: Limpie los filtros de pelusa después de cada ciclo.
▶ Ventilación: Asegúrese de que el aparato esté correctamente ventilado (véase "12 - Instalación" en la página 26).
▶ Reutilización del agua condensada: El agua condensada recogida puede utilizarse para la plancha de vapor. Antes, debe pasarse por un colador fino o por papel de filtro de café. Las piezas más pequeñas serán retenidas por el filtro.

Nota

Debido a cambios técnicos y a los diferentes modelos, las ilustraciones de los siguientes capítulos pueden diferir de su modelo.

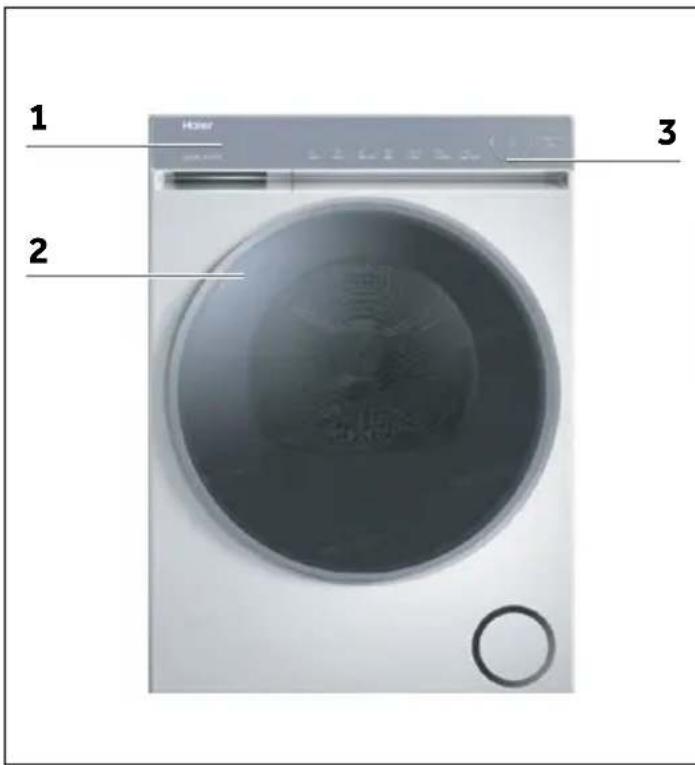

4.1 Imagen del aparato

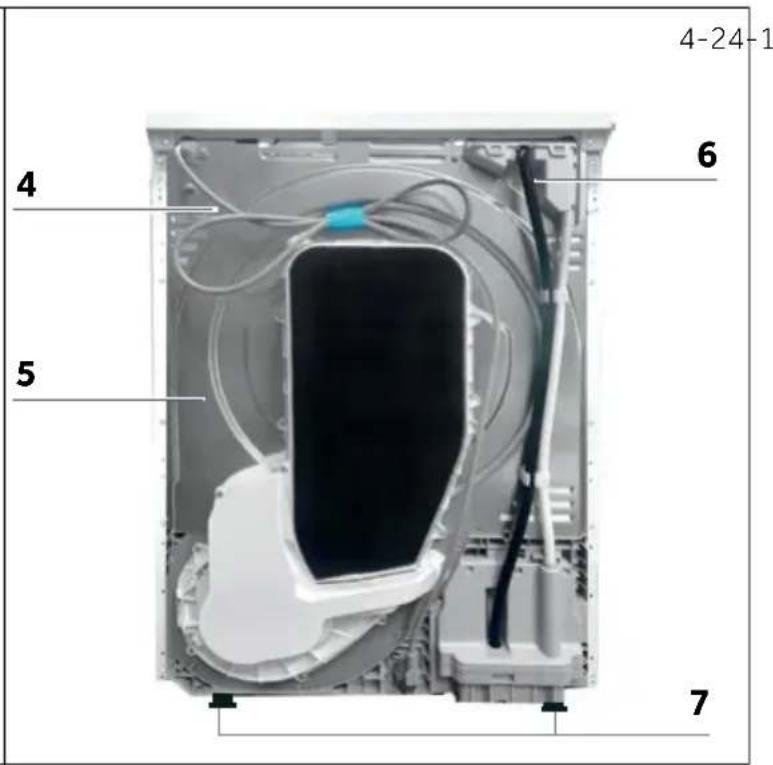

Parte delantera (Fig. 4-1): Parte trasera (Fig. 4-2):

1 2 3

4-24-1 6 4 5 7

1 Depósito de agua
2 Puerta de la secadora
3 Panel de control

4 Cable de alimentación
5 Placa posterior
6 Salida de desagüe
7 Patas ajustables

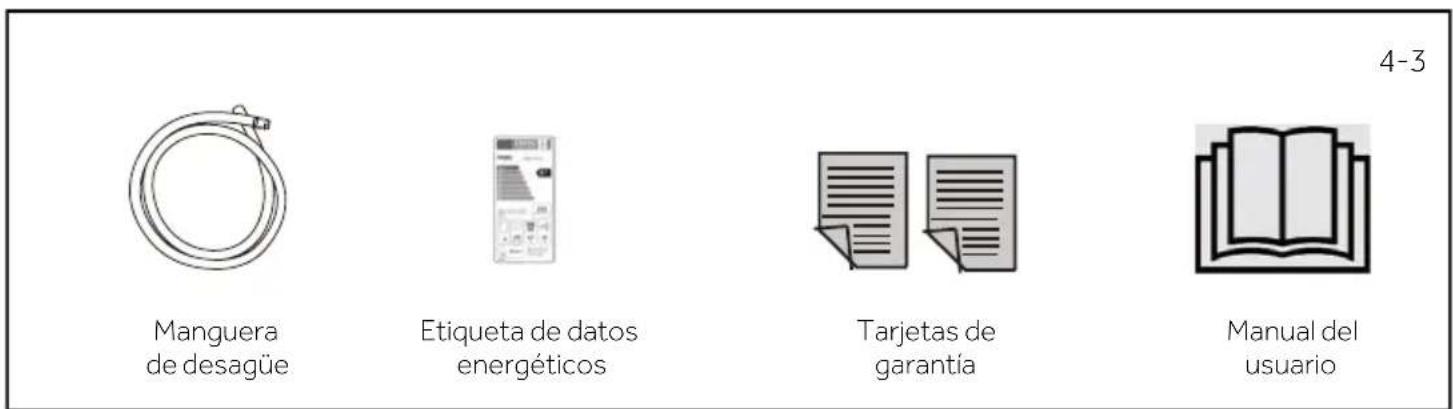

4.2 Accesorios

Compruebe los accesorios y la documentación de acuerdo con esta lista (Fig. 4.3):

Manguera de desagüe Etiqueta de datos energéticos Tarjetas de garantía Manual del usuario 4-3

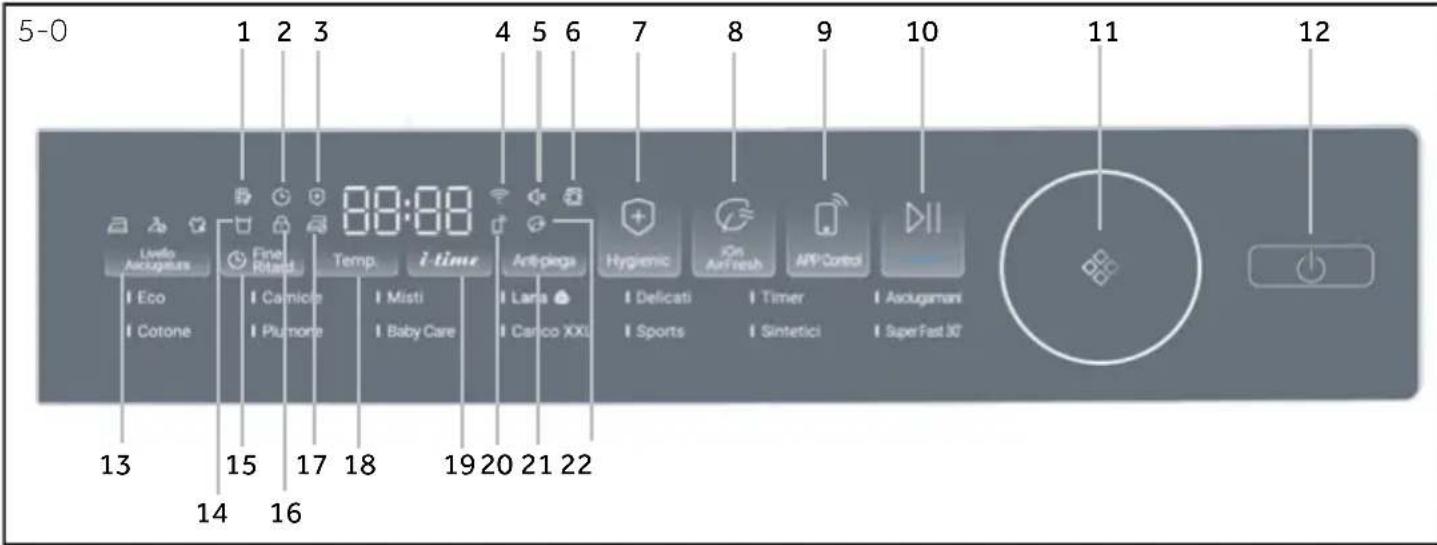

5-0 1 2 3 4 5 6 7 8 9 10 11 12 88:00 i-time Anti-piega Hygienic On Airfresh APP Control Aciugaman SuperFast 30 13 14 15 16 17 18 19 20 21 22 Eco Cotone Carmico Plumore Misti Baby Care Lara Canco XXI Delicati Sports Timer Sintetici

1 Indicador de limpiar filtro
2 Indicador Diferido
3 Indicador de higiene
4 Indicador de Wi-Fi
5 Indicador de señal
6 Indicador de desbloqueo de la puerta

7 Botón Higiene
8 Botón iOn-AirFresh
9 Botón Control remoto
10 Botón de Inicio/Pausa
11 Selector de programa
12 Botón de encendido/apagado

13 Botón de nivel de secado

14 Indicador de depósito vacío

15 Botón Diferido

16 Indicador de puerta

17 Indicador de antiarrugas

18 Botón Temp.

19 Botón Tiempo

20 Indicador de control remoto

21 Botón Antiarrugas

22 Indicador de i-Refresh

5-1

5.1 Indicador de limpiar filtro

Este indicador está diseñado para recordar a los usuarios que limpien el filtro antes de usarlo. Cuando este icono (Fig. 5-1) se ilumina, los usuarios deben limpiar el filtro. Para conocer los pasos de limpieza, consulte "10 - Cuidado y limpieza" en la página 22.

Aviso

Después de cada ciclo, el indicador parpadeará para recordar la limpieza de los filtros.

5-2

5.2 Indicador Diferido

Al elegir la función de inicio diferido (Fig. 5-2), el icono se iluminará.

5-3

5.3 Indicador de higiene

Presione el botón Higiene, se encenderá el icono (Fig. 5-3), estará apagado en la etapa de funcionamiento y se encenderá nuevamente al entrar en la etapa de higiene.

5-4

5.4 Indicador de Wifi

Durante la configuración de la red, la luz Wifi parpadea (0,5 s encendida, 0,5 s apagada), y este icono (Fig. 5-4) permanece encendido tras la configuración correcta de la red.

5.5 Indicador de señal

El zumbador está activado por defecto. Para desactivar la función zumbador, pulse los 2 botones Nivel de secado y i-time) al mismo tiempo durante 3 segundos hasta que suene un pitido, el indicador (Fig. 5-5) se encenderá. Para activarla, vuelva a pulsar los dos botones durante 3 segundos.

5-5

5.6 Indicador de apertura de puerta

Si la puerta está abierta, se iluminará este indicador (Fig. 5-6). Los usuarios deben cerrar la puerta, luego se puede iniciar un ciclo de secado.

5-6

5.7 Botón Higiene

La función Higiene está diseñada para eliminar bacterias y ácaros, así como virus en la ropa con alta temperatura. La configuración del programa cambiará automáticamente al nivel y temperatura de secado más altos.

5-7

Después de seleccionar la función Hygienic, este botón mantendrá la luz encendida hasta que comience el ciclo de secado.

Al entrar en la fase de higiene, el botón se iluminará de nuevo para indicarlo a los usuarios.

5.8 Botón iOn-AirFresh

La función iOn-AirFresh tiene como objetivo eliminar el polvo y la humedad. Deja mullida la ropa y la refresca en poco tiempo. Al girar y agitar, se airea la ropa con plasma óptico, de forma que la ropa delicada y los tejidos no lavables reciban el tratamiento adecuado.

5-8

5.9 Botón Control remoto

Pulse brevemente este botón para activar/desactivar el control remoto del aparato a través de la aplicación hOn (Fig.5-9).

5-9

Aviso

Para iniciar el procedimiento de emparejamiento, siga las instrucciones de la aplicación. Si desea más información, consulte "14 - Aplicación hOn" en la página 31.

Secado IA inteligente

Al activar la función Secado IA inteligente de la aplicación hOn, puede optimizar los ciclos de secado para cargas mixtas (algodón, sintéticos). Al seleccionar el nivel de secado "Armario" o "Listo para usar", la máquina enviará una notificación a la aplicación hOn en cuanto se alcance el nivel "Listo para planchar".

Esto le permite retirar las prendas más ligeras que ya están secas, con lo que ahorra tiempo y energía. Solo tiene que cerrar la puerta y pulsar "Reanudar" para continuar el ciclo hasta alcanzar el nivel objetivo seleccionado, con el control remoto restaurado. De este modo, puede completar el secado en un solo ciclo en lugar de ejecutar dos ciclos separados.

Nota

Es necesario emparejar la secadora con la aplicación hOn antes de utilizar esta función.

5 - Panel de control

5-10

5-11

5-12

5-13

5.10 Botón de Inicio/Pausa

Pulse Inicio/Pausa (Fig. 5-10) para iniciar un ciclo de secado. Pulse de nuevo el botón para poner en pausa el ciclo de secado. Pulse de nuevo el botón para continuar.

5.11 Selector de programa

Al girar el selector (Fig. 5-11) se puede seleccionar uno de los programas y se mostrará su configuración predeterminada.

5.12 Botón de encendido/apagado

Pulse el botón de encendido/apagado (Fig. 5-12) para encender o apagar la secadora.

5.13 Botón de nivel de secado

Pulse el botón (Fig. 5-13) para ajustar el contenido de humedad final de la colada al final del ciclo. Hay 3 niveles:

5.14 Indicador de depósito vacío

Este indicador está diseñado para recordar a los usuarios que deben vaciar el depósito de agua (Fig. 5-14).

Importante: Vacíe el depósito de agua después de cada ciclo de secado.

5.15 Botón Diferido

La función de inicio diferido permite a los usuarios retrasar la hora de inicio del ciclo (de 1 a 24 horas). Cuando se activa, se ilumina el icono (Fig. 5-15).

5-17

5.16 Indicador de antiarrugas

Representa que está activa la función Antiarrugas.

5.17 Botón Temp.

Este botón permite ajustar la temperatura de secado en función de las necesidades o requisitos personales. Pulse este botón para ajustar la temperatura de secado deseada (Fig. 5-17). Hay 4 niveles y la pantalla correspondiente se muestra a continuación:

L -3Temperaturaalta.

L -2Temperaturamedia.

L - ITemperaturabaja.

Cool (Frío) Aire frío.

5.18 Botón i-time

Esta función está diseñada para permitir a los usuarios ajustar la duración del ciclo en función de sus necesidades personales. Solo en los programas Temporizador y Lana/Edredones, los usuarios pueden utilizar esta función para ajustar el tiempo. Mantenga pulsado este botón (Fig. 5-18) durante 3 segundos, el tiempo puede ajustarse rápidamente.

5.19 Indicador de control remoto

Cuando el icono de conexión telefónica se ilumina, este dispositivo está conectado a su teléfono y se puede controlar mediante la aplicación hOn.

5.20 Botón Antiarrugas

La función Antiarrugas está diseñada para ayudar a eliminar las arrugas de la ropa. Después del ciclo de secado, el tambor girará para estirar la ropa, por lo que no hay que preocuparse por olvidarse de sacar la ropa. La función Antiarrugas está desactivada por defecto. Tras seleccionar un programa, el icono (Fig. 5-20) se iluminará. Cuando finalice el ciclo

de secado, el tambor seguirá girando de 1 a 12 horas con circulación de aire frío. Los usuarios pueden detener esta función en cualquier momento abriendo la puerta o apagando la máquina.

5.21 Indicador iOn-Refresh

Representa que está activa la función iOn-Refresh.

5.22 Bloqueo infantil

Después del encendido, en estado de funcionamiento, toque la combinación de teclas "Nivel de secado" + "Diferido" durante 3 segundos para activar el bloqueo infantil (Fig. 5-22). Vuelve a tocar la misma combinación de teclas durante 3 segundos para desactivarlo. Una vez activado el bloqueo infantil, todos los botones táctiles dejan de ser válidos (excepto el botón de apagado), y una operación no válida activará un tono de alerta. La pantalla digital mostrará "clot" (Fig. 5-23).

Una vez ajustado el bloqueo infantil, no puede desactivarse automáticamente durante el funcionamiento del programa y debe

desactivarse manualmente. Si la máquina se apaga y se vuelve a encender, el bloqueo infantil permanece activo. Además, si la puerta se abre durante el funcionamiento y se vuelve a cerrar, el bloqueo infantil debe desactivarse antes de que la máquina pueda reiniciarse. Sin embargo, cuando el programa termina, el bloqueo infantil se libera automáticamente.

*) Opcional, significa que no todos los niveles están disponibles, consulte la pantalla de la máquina para más detalles.
*) Configuración del programa de prueba EN 61121, recomendamos drenar el agua condensada externamente a través de la manguera de desagüe cuando seque una carga completa usando el programa Eco. Esto evitará tener que vaciar el depósito de agua durante el ciclo.

Uso responsable con el medio ambiente

▶ Centrifugue la colada lo máximo posible antes de meterla en la secadora.
▶ Evite sobrecargar la secadora.
▶ Sacuda la ropa antes de meterla en la secadora.
▶ Elija un programa de secado adecuado. Asegúrese de que la colada no se seca más tiempo del necesario.
▶ Asegúrese de utilizar la secadora con los filtros limpios.

Tecnología de bomba de calor

La secadora por condensación con intercambiador de calor destaca por su consumo eficiente de energía. Se trata de valores orientativos determinados en condiciones estándar. Los valores pueden diferir de los indicados en función de la sobretensión y la subtensión, el tipo de tejido, la composición de la ropa a secar, la humedad residual y la carga real.

Programa	Capacidad nominal (kg)	Velocidad de cen-trifugado (rpm)	Humedad residual (%)	Tiempo (h:min)	Humedad final (%)	Consumo de energía (kWh)
Eco Listo para guardar	8 1000	aprox. 60 3:09	0,0 1,41
Eco Listo para guardar	4 1000	aprox. 60 2:40	0,0 0,77
Sintéticos Planchado	3 1200	aprox. 60 1:10	12,0 0,40
Sintéticos Listo para usar	3 1200	aprox. 60 2:28	2,0 1,10
Sintéticos Listo para guardar	3 1200	aprox. 60 2:40	0,0 1,30
Delicados Listo para usar	1 800	aprox. 60 1:10	2,0 0,50
Algodón Listo para guardar	4 1000	aprox. 60 2:40	0,0 0,77
Algodón Planchado	4 1000	aprox. 60 1:30	12,0 0,50

Lavado y cuidado de la ropa de lana:

HD80-C367U1 / D80-C367GU1:

El ciclo de secado de prendas de lana de esta máquina ha sido probado y aprobado por The Woolmark Company. El ciclo es adecuado para secar prendas de lana etiquetadas como "lavado a mano" siempre que las prendas se laven en un ciclo de lavado a mano aprobado por Woolmark y se sequen de acuerdo con las instrucciones emitidas por el fabricante de esta máquina M2408.

HD90-C367U1 / HD90-C367GU1 / HD100-C367U1 / HD100-C367GU1:

El ciclo de secado de prendas de lana de esta máquina ha sido probado y aprobado por The Woolmark

Company. El ciclo es adecuado para secar prendas de lana etiquetadas como "lavado a mano" siempre que las prendas se laven en un ciclo de lavado a mano aprobado por Woolmark y se sequen de acuerdo con las instrucciones emitidas por el fabricante de esta máquina M2443.

La ropa almidonada deja una película de almidón en el tambor y no es apta para la secadora.

8.2 Suavizante

No utilice suavizante al lavar, porque la ropa quedará suave y esponjosa en la secadora.

8.3 Paños suaves

El uso de "paños suaves" puede provocar un recubrimiento en los filtros de pelusa. Esto puede causar una obstrucción de los filtros. En tales casos, recomendamos abstenerse de añadir paños suaves o elegir una marca diferente. En cualquier caso, tenga en cuenta las instrucciones del fabricante.

8.4 Pequeñas cantidades de relleno

Con una cantidad inferior a 1,0 kg, se debe seleccionar el programa "Temporizador", ya que a veces no se puede detectar el nivel de secado de la ropa debido a la pequeña carga.

8.5 Luz interior de tambor

Cuando el aparato está encendido, la luz del tambor se mantiene encendida cuando la puerta está abierta.

8.6 Solapa de servicio

Asegúrese de que la trampilla de servicio esté siempre cerrada durante el funcionamiento.

8.7 Protección Antiarrugas

Si ha seleccionado Antiarrugas, al final del ciclo, si no se saca la colada, el tambor se mueve de vez en cuando para evitar las arrugas.

8.8 Ropa que debe plancharse

Para aquellas prendas que necesiten plancharse, los usuarios deben seleccionar el nivel de secado "Planchado".

Así, puede ayudar a que se planchen rápidamente.

8.9 Tiempo restante

La duración del programa está influenciada por los siguientes factores: el tipo de tejido, la cantidad de carga, el contenido de humedad, el nivel de secado deseado, así como la velocidad de centrifugado durante el lavado. Estos factores son registrados por la electrónica durante el programa y el tiempo restante se corregirá en consecuencia.

8.10 Piezas extragrandes

Cuando finalice el ciclo, si no se alcanza el nivel de secado deseado, desapelmace la colada y vuelva a secar con el programa de tiempo (TEMPORIZADOR).

8.11 Tejidos especialmente delicados

Los tejidos que pueden encogerse fácilmente o perder su forma, así como las medias de seda y la lencería, no deben introducirse directamente en la secadora. Meta las prendas delicadas en una bolsa de lavandería y evite secarlas en exceso.

8.12 Jerséis y punto

Para prendas como jerséis y prendas de punto, recomendamos utilizar el programa Delicados para evitar el secado excesivo.

8.13 Adornos de metal

Si la ropa utiliza adornos metálicos y cuentas de clavos de plástico, ésta debe envolverse adecuadamente para evitar que golpee el tambor y cause daños antes del funcionamiento.

8.14 Señal acústica

Se puede activar una señal acústica:

• cuando el depósito de agua está lleno.
  ▶ Pueden ocurrir fallos.

Además, la señal acústica también puede seleccionarse para los casos siguientes:

▶ Al final del programa.
▶ Al pulsar un botón.
▶ Al girar el selector de programas.

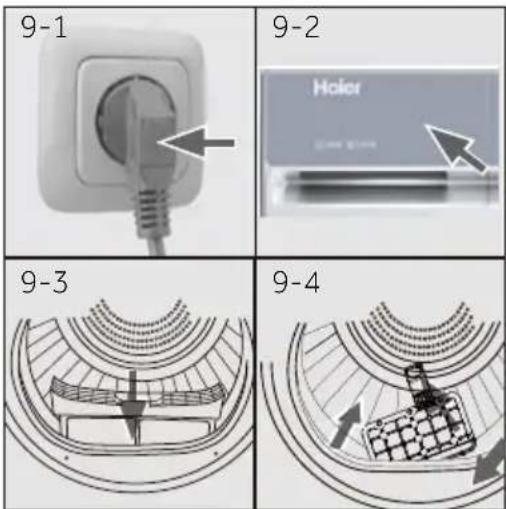

9.1 Preparar el aparato

1. Conecte el aparato a una fuente de alimentación (220V a 240V\~/50Hz) (Fig. 9-1). Consulte también la sección "2 - Imágenes de la instalación" en la página 7.

2. Asegúrese de que:

El depósito de agua está vacío y correctamente instalado (Fig. 9-2).
El filtro de pelusas está limpio y correctamente instalado (Fig. 9-3).
El filtro del condensador está limpio y correctamente instalado (Fig. 9-4).

9.2 Preparar la colada

• Clasifique la ropa según el tejido (algodón, sintéticos, lana, etc.). Seque únicamente la ropa que haya sido centrifugada.
• Vacíe los bolsillos de todos los objetos punzantes o inflamables, como llaves, mecheros y cerillas. Retire los objetos decorativos duros, como broches.
  Suba las cremalleras y asegúrese de que los botones están bien cosidos; coloque las prendas pequeñas, como calcetines, sujetadores, etc., en una bolsa de lavado.
  ▶ Desdoble piezas de tela voluminosas, como sábanas, manteles, etc.
  ▶ Siga las instrucciones de la etiqueta de lavado y seque aquellas prendas que puedan secarse a máquina.

i Consejos:

▶ Separe la ropa blanca de la de color.
La ropa de cama y las fundas de almohada deben estar abotonadas, para que no se puedan atascar piezas pequeñas en su interior.
Cierre las cremalleras y los ganchos, y ate los cinturones sueltos sin piezas metálicas, las cuerdas de los delantales, etc.
▶ Retire las piezas metálicas sueltas de la ropa antes de meterla en la secadora, como los botones metálicos.
No seque en exceso la ropa blanca de fácil cuidado. Riesgo de arrugas. Deje secar al aire libre.
Las prendas como las de punto a veces se secan demasiado. Siempre se recomienda elegir el nivel de secado de planchado.
Para prendas secadas previamente, con varias capas o para el secado final se debe elegir el programa de tiempo (TEMPORIZADOR).

Referencia de carga Composición Peso medio por prenda
Sábana (individual) Algodón Aprox. 800 g
Ropa de tejido mixto / Aprox. 800 g
Chaquetas Algodón Aprox. 800 g
Vaqueros / Aprox. 800 g
Monos Algodón Aprox. 950 g
Pijamas / Aprox. 200 g
Camisas / Aprox. 300 g
Calcetines Tejidos mixtos Aprox. 50 g
Camisetas Algodón Aprox. 300 g
Ropa interior	Tejidos mixtos Aprox. 70 g

9.3 Cargar la ropa en el aparato

▶ Afloje e introduzca la ropa preclasificada.
▶ No sobrecargue el aparato.
Cierre la puerta con cuidado. Asegúrese de que la ropa no quede apretada.

9.4 Quitar y poner ropa

Para quitar o poner ropa, el programa puede interrumpirse en cualquier momento:

▶ Pulse el botón "Inicio/Pausa". El ciclo se interrumpirá si se abre la puerta.
Cuidado al quitar o poner ropa. El interior del tambor o la propia ropa pueden estar calientes, por lo que existe peligro de quemaduras.
Para continuar con el programa, pulse el botón "Inicio/Pausa" después de cerrar la puerta.

PRECAUCIÓN

Los objetos no textiles, así como los pequeños, sueltos o con bordes afilados pueden causar averías y daños en la ropa y el aparato.

ADVERTENCIA

No apague nunca la secadora antes de que finalice el ciclo de secado a menos que se retiren rápidamente todas las prendas y se extiendan para que se pueda liberar el calor.

9.5 Cargar la secadora

1. Coloque la ropa uniformemente en el tambor asegurándose de no sobrecargar la secadora.
2. Encienda la secadora girando el selector (Fig. 9-5).

9-5

Aviso

Los suavizantes o productos similares deben utilizarse según se especifica en las instrucciones del fabricante.

9.6 Programar e iniciar

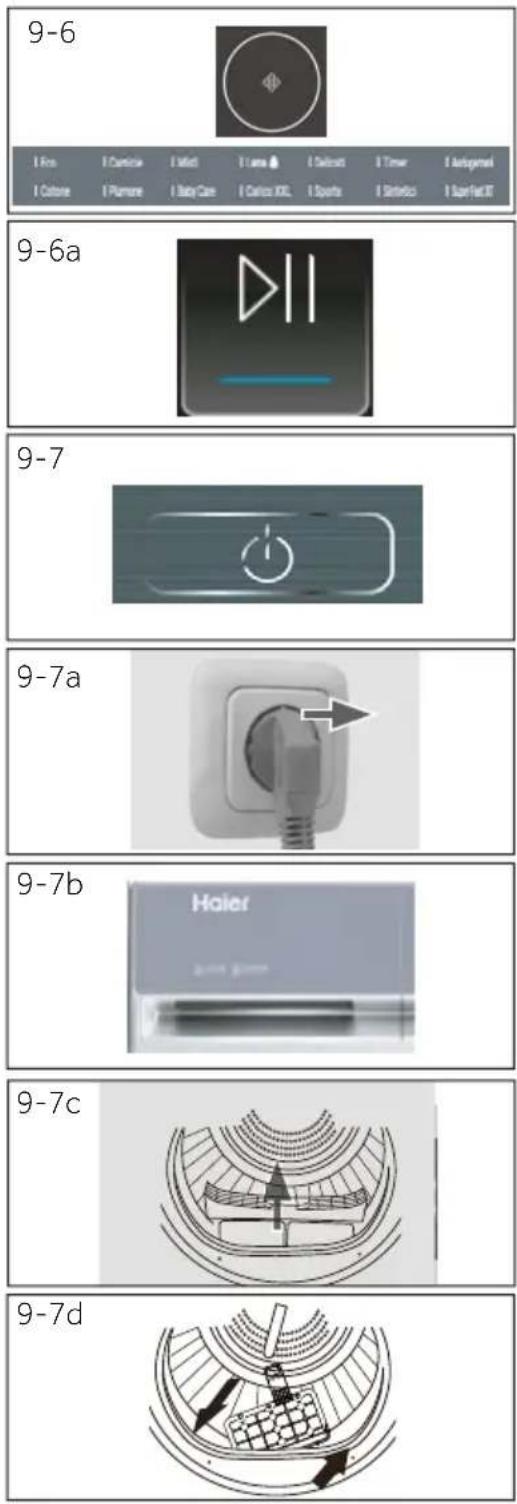

1. Gire el selector de programas (Fig. 9-6) para seleccionar el programa deseado.
2. Ajuste funciones como Temperatura, Nivel de secado o Diferido. A continuación, pulse el botón de Inicio/Pausa (Fig. 9-6a) para iniciar el ciclo de secado.

9.7 Fin del ciclo de secado

La secadora deja de funcionar automáticamente cuando finaliza un ciclo de secado. La pantalla muestra F in unos 5 s. Abre la puerta de la secadora y saque la ropa. Si no se saca la ropa, la función Antiarrugas se iniciará automáticamente y la pantalla mostrará 0:00 (esta función solo está disponible para algunos programas).

1. Apague la secadora pulsando el botón de encendido/apagado (Fig. 9-7).

2. Desenchufe la secadora de la toma de corriente (Fig. 9.7a).

3. Vacíe el depósito de agua después de cada ciclo de secado (Fig. 9.7b).

4. Limpie el filtro de pelusas después de cada ciclo de secado (Fig. 9.7c).

5. Limpie el filtro del condensador después de cada ciclo de secado (Fig. 9.7d).

Tabla de cuidados

Lavado
	Lavable hasta 95 °C,proceso normal		Lavable hasta 60 °C,proceso normal		Lavable hasta 60 °C,proceso suave
	Lavable hasta 40 °C,proceso normal		Lavable hasta 40 °C,proceso suave		Lavable hasta 40 °C,proceso muy suave
	Lavable hasta 30 °C,proceso normal		Lavable hasta 30 °C,proceso suave		Lavable hasta 30 °C,proceso muy suave
	Lavar a mano máx. 40°C No
Uso de blanqueadores
	Cualquier blanqueo permitido		Sólo oxígeno/ sin cloro No t		uear
Secado
	Secado en secadora posible a temperatura normal		Secado en secadora posible a temperatura baja		No secar en secadora
	Secado en tendal Secado p
Planchado
	Planchar a una temperatura máxima de hasta 200 °C		Plancha a una temperatura media de hasta 150 °C		Planchar a una temperatura baja de hasta 110 °C; sin vapor (el planchado con vapor puede causar daños irreversibles)
	No planchar

Uso de blanqueadores
Secado
Planchado

10 - Cuidado y limpieza

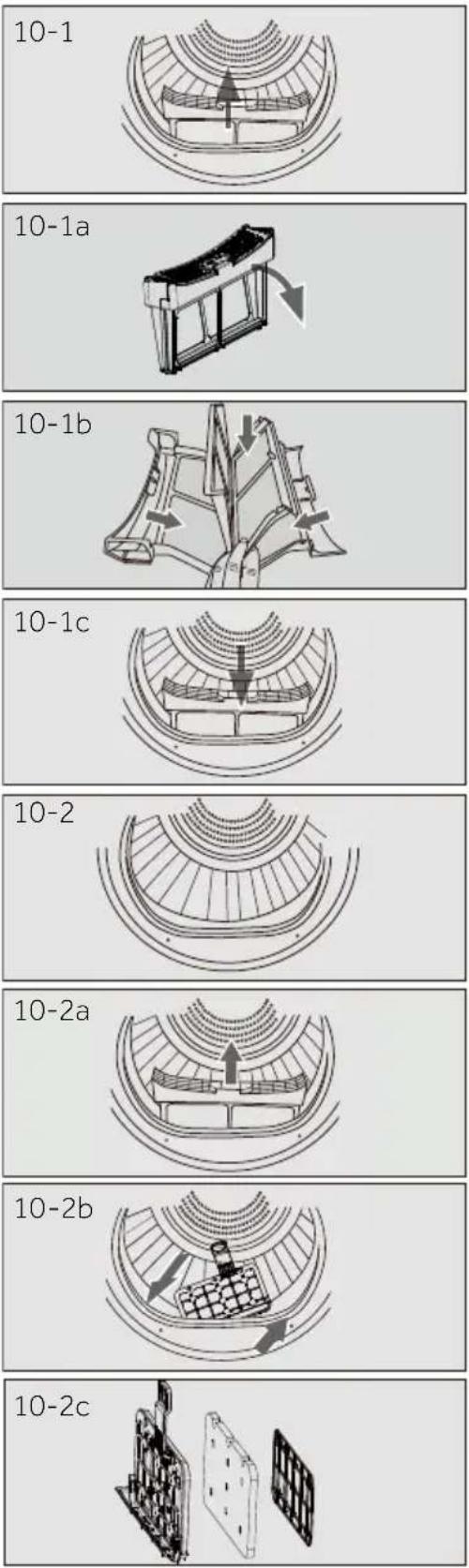

10.1 Limpieza del filtro de pelusas

Limpie el filtro de pelusas después de cada ciclo de secado.

1. Retire el filtro de pelusas del tambor (Fig. 10-1).

2. Abra el filtro de pelusas (Fig. 10-1a).

3. Retire los restos de pelusa del filtro de pelusas (Fig. 10-1b).

4. Vuelva a colocar el filtro de pelusas limpio en la secadora (Fig. 10-1c).

10.2 Limpieza del filtro del condensador

Limpie el filtro después de cada ciclo de secado.

1. Abra la puerta (Fig. 10-2).

2. Extraiga el filtro de pelusas del conducto frontal (Fig. 10-2a).

3. Extraiga el filtro del condensador del conducto de aire (Fig. 10-2b).

4. Separe el filtro de esponja del filtro del condensador y límpielo de posibles residuos (Fig. 10-2c).

5. Vuelva a instalar la esponja en el filtro del condensador y colóquelo de nuevo en el conducto.

Aviso

Si el filtro de pelusas/condensador está muy sucio, puede limpiarse con agua corriente. Déjelo secar completamente antes de utilizarlo.

Aviso

Al limpiar los filtros, las pelusas deben tirarse al cubo de la basura y no por el desagüe, así evitará la propagación de microplásticos en el sistemza de aguas usado. Para un secado óptimo, limpie el filtro con regularidad. Un filtro obstruido puede provocar ciclos de secado más largos, lo que puede aumentar el consumo de energía.

10.3 Vaciar el depósito de agua

Durante el funcionamiento, el vapor se condensa en agua y esta se recoge en el depósito de agua. Vacíe el depósito de agua después de cada ciclo de secado.

1. Extraiga el depósito de agua de su alojamiento (Fig. 10-3).

2. Vacíe el depósito de agua (Fig. 10-3a).

3. Vuelva a colocar el depósito de agua en la secadora (Fig. 10-3b).

Haier 10-3

No utilice el agua para beber ni para procesar alimentos.

10.4 Secadora

Limpie el exterior de la secadora y el panel de mandos con un paño húmedo. No utilice disolventes orgánicos ni agentes corrosivos para evitar daños en el aparato.

10.5 Tambor

Después de funcionar durante un tiempo, los microelementos como el calcio y las sustancias minerales que contiene el agua darán lugar a una película invisible que se formará en el interior del tambor. Utilice un paño húmedo y un poco de detergente para eliminarlo. No utilice disolventes orgánicos ni agentes corrosivos para evitar daños en el aparato.

11 - Solución de problemas

Muchos problemas pueden ser resueltos por uno mismo sin necesidad de conocimientos específicos. Compruebe todas las posibilidades indicadas y siga las instrucciones siguientes antes de ponerse en contacto con el servicio posventa. Véase el apartado "15 - Atención al cliente" en la página 34.

ADVERTENCIA

Antes de proceder al mantenimiento, apague el aparato y desconecte el enchufe de la toma de corriente.
El mantenimiento de los equipos eléctricos sólo debe ser realizado por expertos cualificados en electricidad, ya que las reparaciones inadecuadas pueden causar daños considerables.
Si el cable de alimentación presenta daños, solo debe ser sustituido por el fabricante, por un técnico cualificado o por cualquier trabajador cualificado para evitar cualquier peligro.

Solución de problemas con código de pantalla

Código Causa Solución
F2	Error de la bomba de desagüe.	Póngase en contacto con el servicio de atención al cliente.
F32F33	El sensor térmico del condensador está abierto o cortocircuitado.	Póngase en contacto con el servicio de atención al cliente.
F4	La temperatura de la ropa en el tambor no cambia.	Póngase en contacto con el servicio de atención al cliente.
FC2	Error de comunicación entre la placa de circuito impreso (PCI) y la pantalla.	Póngase en contacto con el servicio de atención al cliente.
FC0	Avería en la línea principal.	Póngase en contacto con el servicio de atención al cliente.
FC1	Avería de la comunicación del motor.	Póngase en contacto con el servicio de atención al cliente.
F7	Avería del motor.	Póngase en contacto con el servicio de atención al cliente.
FH	Alerta de fallo de configuración de loT, no se puede conectar al módulo Wi-Fi durante la configuración de loT.	Póngase en contacto con el servicio de atención al cliente.

Si los códigos de error vuelven a aparecer después de tomar medidas, apague el aparato, desconecte la alimentación eléctrica y póngase en contacto con el servicio de atención al cliente.

Solución de problemas sin código de visualización

Problema Posible causa Posible solución
La secadora no funciona.	Mala conexión a la fuente de alimentación.Fallo de alimentación.No se ha establecido ningún programa de secado.El aparato no se ha encendido.Depósito de agua lleno.La puerta no está bien cerrada.	Compruebe la conexión a la fuente de alimentación.Comprueba el suministro eléctrico.Establezca un programa de secado.Encienda el aparato.Vacíe el depósito de agua.Cierre bien la puerta.
La secadora no funciona y la pantalla muestra F in.	La colada ha alcanzado el nivel de secado definido por el programa.	Compruebe si la configuración del programa es adecuada o no.
El tiempo de secado es demasiado largo y los resultados no son satisfactorios.	La configuración del programa no es correcta.El filtro está obstruido.El evaporador está bloqueado.La secadora está sobrecargada.La colada está demasiado húmeda.El conducto de ventilación está obstruido.	Asegúrese de que el programa está ajustado correctamente.Limpie la rejilla del filtro.Limpie el evaporador.Reducir la cantidad de colada.Centrifugue completamente la colada antes de secarla.Compruebe y limpie el conducto de ventilación.
El tiempo restante en la pantalla se detiene o salta.	El tiempo restante se ajustará continuamente en función de los siguientes factores:Tejido de la colada.Peso de carga.Grado de humedad de la colada.Temperatura ambiente.	El ajuste automático es una operación normal.

Aviso

Todas las imágenes relevantes para la instalación se encuentran al principio de este manual.

12.1 Preparación

▶ Retire en primer lugar todos los embalajes, incluida la base de poliestireno. Al retirar el embalaje, pueden observarse gotas de agua. Este fenómeno normal es el resultado de las pruebas de agua realizadas en fábrica.

Aviso

Deseche el envase de forma respetuosa con el medio ambiente. Para obtener información sobre los lugares de eliminación actuales, consulte a su distribuidor o a las autoridades locales.

ADVERTENCIA

Después del transporte y la instalación, DEBE dejar la secadora en reposo durante dos horas antes de utilizarla.

12.2 Transporte y tiempo de espera

Transporte el aparato únicamente en posición horizontal. El aceite lubricante sin mantenimiento se encuentra en la cápsula del compresor. Este aceite puede atravesar el sistema cerrado de tuberías durante el transporte inclinado. Antes de conectar el aparato a la red eléctrica hay que esperar 2 horas para que el aceite vuelva a la cápsula.

12.3 Colocar el aparato

El aparato debe colocarse sobre una superficie plana y sólida. Ajuste las patas al nivel deseado (Fig. 12-1).

12.4 Instalación bajo encimera

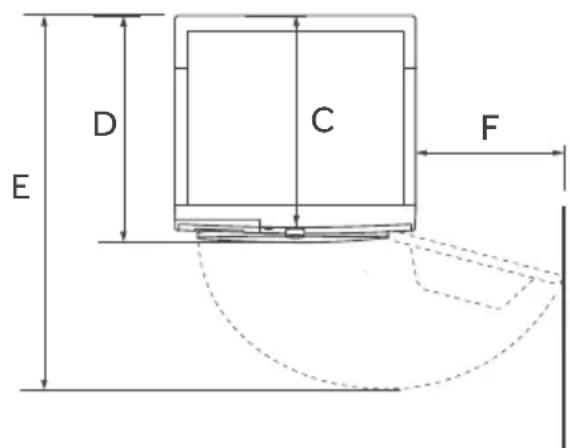

Las dimensiones del hueco deben coincidir al menos con las medidas (Fig. 12-2).

1. Coloque el aparato junto a la ranura. Asegúrese de que todas las conexiones sean fácilmente accesibles y funcionales.
2. Ajuste con precisión todas las patas para conseguir una posición nivelada y firme.
3. Instale el aparato con prudencia en el hueco.
4. Asegúrese de que haya suficiente ventilación.

12.5 Conexión eléctrica

Antes de cada conexión compruebe si:

La fuente de alimentación, la toma de corriente y los fusibles son los adecuados según la placa de características.
La toma de corriente tiene toma de tierra y no se utilizan enchufes múltiples ni alargadores.
▶ El enchufe y la toma de corriente coinciden perfectamente.
Solo para Reino Unido: El enchufe británico cumple la norma BS1363A.

Coloque el enchufe en la toma (Fig. 12-3).

ADVERTENCIA

Si el cable de alimentación está dañado, debe ser sustituido por el servicio técnico (consulte la tarjeta de garantía) para evitar situaciones de peligro.

Es posible apilar la lavadora y la secadora (Fig. 12-4).

No todas las lavadoras son adecuadas para este fin.

La información sobre el apilamiento, así como el kit de montaje correspondiente, están disponibles a través de su distribuidor local.

Las instrucciones de montaje se suministran con el kit e informan detalladamente de los pasos de instalación.

12.7 Nivelar la secadora

Es IMPORTANTE nivelar la secadora para asegurar que la máquina funcione eficientemente con el mínimo ruido. La secadora debe nivelarse para que se mantenga en equilibrio sobre sus cuatro patas. Asegúrese de que la secadora no se balancea en ninguna dirección.

Nivele la secadora de delante hacia atrás (Fig. 12-5):

• Coloque el nivelador en el lado izquierdo.
• Ajuste la pata izquierda delantera.
• Repita lo anterior para la pata derecha.

Nivele la secadora de lado a lado (Fig. 12-6):

• Coloque el nivelador en la parte central trasera de la secadora.
• Ajuste las patas traseras hasta que la secadora esté nivelada de lado a lado.
• Nunca desenrosque completamente las patas de sus alojamientos.

Compruebe que la secadora está equilibrada:

• Coloque el nivelador en el centro delantero de la secadora.
• Asegúrese de que la secadora no se balancea en ninguna dirección.
• Si la secadora no está equilibrada, repita los pasos anteriores.

Después de la nivelación, las esquinas del armario de la secadora deben quedar separadas del suelo y la secadora, no debe balancearse en ninguna dirección.

12.8 Desagüe

La secadora está equipada con una unidad condensadora que acumula agua durante el ciclo de secado.

Esta agua se recoge en el depósito de agua extraíble situado en la parte superior izquierda de la secadora.

El agua acumulada debe vaciarse después de cada ciclo de secado o puede configurar su secadora para que drene automáticamente utilizando la manguera de desagüe incluida.

Recomendamos configurar la secadora para que se vacíe automáticamente siempre que sea posible, especialmente al secar cargas completas, para evitar la necesidad de vaciar el depósito de agua durante un ciclo de secado.

Conexión de la manguera de desagüe

• Retire la manguera negra de la conexión situada en la parte trasera de la secadora (parte inferior derecha de la Fig. 12-7).
• Desenrolle la manguera de desagüe gris (incluida con la secadora) y conéctela al orificio de desagüe de la máquina (fig. 12-8).
• Coloque el otro extremo de la manguera de desagüe en una bañera o tubo vertical.

Especificaciones del producto (según UE 2023/2534)

Marca Haier
Identificador de modelo	HD80-C367U1HD80-C367GU1	HD90-C367U1HD90-C367GU1	HD100-C367U1HD100-C367GU1
Capacidad nominal para el programa Eco (kg) 8 8 10
Tipo de secadora Condensador
Clase de eficiencia energética4)	CCC
Secadora con o sin automático con automático
Consumo de energía del programa Eco a carga completa (Edry) (kWh/ciclo de secado)	1,47 1,58	1,65
Consumo de energía del programa Eco a carga parcial (Edry/2) (kWh/ciclo de secado)	0,85 0,97	1,05
Consumo energético ponderado del programa Eco (EtC) (kWh/ciclo de secado)	1,00 1,18	1,25
Consumo energético ponderado del programa Eco (SEc) (kWh/ciclo de secado)	1,70 1,84	1,96
Índice de eficiencia energética (IEE) 58,8 59,0 59,5
Consumo en modo apagado (W) 0,30 0,30 0,30
Consumo en modo de espera (W) 0,40 0,40 0,40
¿Incluye el “modo de espera” la visualización de información?	Sí
Consumo en inicio diferido (W) 4,00
Consumo en “modo de espera” en condiciones de espera en red (Pnsm) (si procede)	2,00
Duración del programa Eco a carga completa (h:min) 2:58 3:18 3:28
Duración del programa Eco con carga parcial (h:min) 2:00 2:20 2:30
Duración ponderada del programa Eco (h:min)	2:25 2:45	2:55
Eficiencia de condensación ponderada para el programa estándar de algodón3) a carga completa y parcial (%)	90	90	90
Eficacia media de condensación del programa estándar de algodón3) a carga completa	90	90	90
Eficacia media de condensación del programa estándar de algodón3) a carga parcial	90	90	90
Emisión acústica de ruido aéreo durante el programa Eco (dB)	62

13 - Datos técnicos

1) Basado en 100 ciclos de secado del programa Eco estándar a carga completa y parcial, y el consumo de los modos de bajo consumo. El consumo real de energía por ciclo dependerá de cómo se utilice el aparato.
2) En caso de que haya un sistema de gestión de energía.
3) Este programa utilizado a carga completa y parcial es el programa de secado estándar al que se refiere la información de la etiqueta y la ficha. Este es el programa adecuado para el secado de ropa de algodón húmeda normal y es el programa más eficiente en términos de consumo de energía para el algodón.
4) La clase G es la menos eficiente y la clase A es la más eficiente.

Datos complementarios

Alimentación (ver placa de características) - tensión / corriente / entrada	(220-240) V/50 Hz/ 2,7 A/ 630 W
Temperatura ambiente admisible 5°C a 35°C
Refrigerante R290Volumen 150 g

Dimensiones del producto

A B

D C E F

VISTA FRONTAL VISTA SUPERIOR PARED

DIMENSIONES DEL PRODUCTO	HD80-C367U1HD80-C367GU1	HD90-C367U1HD90-C367GU1	HD100-C367GU1HD100-C367U1
A Altura total del producto en mm 845 845
B Ancho total del producto en mm 595 595
C Profundidad total del producto (hasta el tablero de control principal) en mm	550 640
D Profundidad total del producto en mm 590 680
E Profundidad con la puerta abierta en mm 1080 1170
F Distancia mínima de la puerta a la pared adyacente en mm	200 200

Nota: La altura exacta de su secadora depende de la distancia a la que se extiendan las patas desde la base de la máquina. El espacio donde instale la secadora debe ser al menos 40 mm más ancho y 20 mm más profundo que su tamaño.

Nota: Desviaciones

Debido a las constantes actualizaciones de hOn, las funciones y la interfaz de visualización de la aplicación pueden diferir de la siguiente descripción.

14.1 Información general

Este aparato está equipado con tecnología Wi-Fi para control remoto a través de la aplicación hOn.

ADVERTENCIA

Siga las precauciones de seguridad indicadas en este manual incluso cuando utilice el aparato a través de la aplicación. El cumplimiento de estas instrucciones es esencial para un uso seguro.

14.2 Requisitos

1. Red Wi-Fi: Se requiere un router compatible con 802.11 b/g/n y la banda de 2,4 GHz. No se admiten redes que funcionen a 5 GHz ni redes públicas. El nombre de la red (SSID) debe tener entre 1 y 31 caracteres, y la contraseña entre 8 y 64 caracteres. Las opciones de cifrado incluyen abierto, WPA-PSK y WPA2-PSK.
2. Dispositivos compatibles: La aplicación está disponible para dispositivos Android, iOS y Huawei, tanto para tablets como para smartphones.
3. Colocación: Instale el aparato en una zona con una señal Wi-Fi potente.

Especificaciones técnicas de Wi-Fi:

Frecuencia 2400 MHz - 2483,5 MHz

Potencia máx. 20 dBm

Estándar IEEE802.11b/g/n & BE 4.2

14.3 Descarga e instalación de la aplicación hOn

1. Para descargar la aplicación escanee el código QR que aparece a continuación o visite go.haier-europe.com/download-app.

Descargue la aplicación hOn

Solo es necesario crear un perfil (registro) en el primer uso o si la cuenta se ha eliminado/desactivado. Para futuros usos, solo tendrá que iniciar sesión con su correo electrónico y contraseña. Consulte el modo Demo de la aplicación para explorar las funciones Wi-Fi.

14 - Aplicación hOn

14.4 Emparejamiento de aparatos

Nota: La red doméstica debe estar configurada a 2,4 GHz; las redes que funcionan a 5 GHz no son compatibles. Asegúrese de que su smartphone está conectado a la misma red Wi-Fi de 2,4 GHz que desea utilizar para configurar el aparato.

1. Abra la aplicación hOn y cree un perfil nuevo (o inicie sesión si ya se ha registrado).

2. Pulse "Añadir aparato" y siga las instrucciones de la pantalla de su smartphone para completar la configuración.

Remote

14.5 Activación del control remoto

1. Asegúrese de que el router está encendido y conectado a Internet.
2. Cargue la colada y cierre la puerta.
3. Encienda el aparato.

4. Pulse brevemente el botón "Control remoto".

5. Inicie el ciclo a través de la aplicación. El panel de control se es de ENCENDIDO/APAGADO e INICIO/PAUSA. Durante el programa infantil.

6. El control remoto también puede activarse durante el ciclo pulsando brevemente el botón "Control remoto".

Nota: Caducidad del control remoto Puede enviar una orden desde la aplicación hasta 24 horas después de que se active el control remoto.

14.6 Desactivación del control remoto

1. Durante un ciclo, puede desactivar el control remoto pulsando brevemente el botón "Control remoto" ; el ciclo continuará. Puede ver el estado del ciclo en la aplicación, pero no podrá enviar comandos (por ejemplo, parada/pausa).
2. Para reanudar el control remoto a través de la aplicación, asegúrese de que la puerta está cerrada y, a continuación, vuelva a pulsar brevemente el botón "Control remoto".

14.7 Fin de ciclo con control remoto

1. Al final del ciclo, el control remoto se desactiva.
2. Transcurridos 2 minutos, el aparato se apagará automáticamente.

14.8 Apagado del módulo Wi-Fi y borrado de las credenciales de red

Para suprimir la información de red Wi-Fi guardada y apagar el módulo Wi-Fi:

1. Encienda el aparato.
2. Sin iniciar ningún ciclo, mantenga pulsado el botón "Control remoto" durante 5 segundos hasta que aparezca "rEst".
3. Mantenga pulsado el botón "Diferido" durante otros 5 segundos hasta que aparezca "donE".

4. Se borrará la información de configuración. Seleccione un programa o apague el aparato para salir.

5. Para volver a configurarlo, elimine el aparato de la aplicación hOn e inicie un nuevo procedimiento de emparejamiento.

Remote

Delay

Nota: Utilice este procedimiento solo si tiene intención de vender el aparato.

15 - Atención al cliente

Recomendamos nuestro Servicio de Atención al Cliente Haier y el uso de recambios originales.

Si tiene algún problema con su aparato, consulte primero el apartado "11 - Solución de problemas" en la página 24.

Si no encuentra una solución, póngase en contacto con:

▶ Su distribuidor local o

El área de Servicio y Asistencia en www.haier.com, donde encontrará números de teléfono y preguntas frecuentes y podrá activar la reclamación de servicio.

Para ponerse en contacto con nuestro Servicio, asegúrese de que dispone de los siguientes datos. La información se encuentra en la placa de características.

Modelo ____ Número de serie ____

Consulte también la tarjeta de garantía suministrada con el producto en caso de garantía.

Para consultas comerciales generales, consulte nuestras direcciones en Europa:

Direcciones europeas de Haier
País* Dirección postal País* Dirección postal
Italia Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITALIA	Francia Haier France SAS53 Boulevard Ornano - Pleyad 393200 Saint DenisFRANCIA
España y PortugalHaier Iberia SLPg. García Faria, 49-5108019 BarcelonaESPAÑA	Belgium-FRBelgium-NLPaíses BajosLuxemburgo	Haier Benelux SAAnderlechtRoute de Lennik 451BÉLGICA
Alemania AustriaHaier Deutschland GmbHKonrad-Zuse-Platz 681829 MünchenALEMANIA	PoloniaHungríaGreciaRumaníaRusia	Haier Poland Sp. zo.o. Al.Jerozolimskie 181B02-222 WarszawaPOLONIA
Reino Unido Haier Appliances UK Co.Ltd.302 Bridgewater PlaceBirchwood ParkWarringtonWA3 6x	República Checa yEslovaquia	Haier Europe ČR s.r.o.Sokolovská 651/136a,186 00 Praha 8Karlín República Checa

*Para más información, consulte www.haier.com

Manual do utilizador Máquina de secar de bomba de calor

HD80-C367U1
HD80-C367GU1
HD90-C367U1
HD90-C367GU1
HD100-C367U1
HD100-C367GU1

1 Indicador de filtro limpo
2 Indicador de atraso
3 Indicador Higiene
4 Indicador Wifi
5 Indicador de sinal
6 Indicador de desbloqueio da porta

5.1 Indicador de limpeza do filtro

5.2 Indicador de atraso

5.3 Indicador Higiene

5.14 Indicador de depósito vazio

5.16 Indicador anti vincos

Tecnologia de bomba de calor

8.3 Panos de limpeza macios

8.11 Tecidos especialmente delicados

10 - Cuidados e limpeza

10-1

12.7 Nivelar a máquina de secar roupa

Nivele a máquina de secar da frente para trás (Fig. 12-5):

Confirme se a máquina de secar está equilibrada:
