MANUAL DE USUARIO ART 6600 LH E WHIRLPOOL

Guía de Uso y cuidado 3

Luz del frigorífico....3

Sustitución de la bombilla led (según el modelo)....3

Estantes 3

Puerta 3

Cómo usar el aparato 4

Primer uso....4

Compartimento del frigorífico y conservación de alimentos 4

Cómo almacenar alimentos frescos y bebidas....4

Conservación de alimentos en el compartimento del congelador....5

Tiempo de conservación de alimentos congelados....5

Cómo descongelar el compartimento del congelador....6

Sonidos funcionales....6

Recomendación en caso de falta de uso del aparato....6

Limpieza y mantenimiento 6

Accesorios\* 7

Humidity Control (Control de humedad)*......7

Estante plegable * 7

Freezer pad (Almohadilla del congelador) (Alu PAD)* 7

Refrigerator pad (Almohadilla del frigorífico)*......7

Sistema libre de escarcha*......8

Resolución de problemas....9

Sustitución de la junta....10

Luz del frigorífico

El sistema de iluminación del interior del compartimento del frigorífico emplea luces led, lo que permite una mejor iluminación y un consumo energético muy bajo. Póngase en contacto con el Servicio de Asistencia Técnica si necesita sustituirlas.

Importante: La luz del compartimento frigorífico se enciende cuando se abre la puerta del frigorífico.

Sustitución de la bombilla led (según el modelo)

Antes de sustituir la bombilla, desconecte siempre el aparato de la alimentación eléctrica. A continuación, siga las instrucciones dependiendo del tipo de bombilla para su producto. Sustituya la bombilla por otra del mismo tipo, disponible a través del Servicio de Asistencia Técnica y vendedores autorizados.

Iluminación tipo 1)

Para extraer la bombilla, desenrósquela en dirección contraria a la de las agujas del reloj como se muestra en la figura. Espere 5 minutos antes de volver a conectar el electrodoméstico.

Bombilla LED (máx. 25 W)

Si el producto utiliza luces LED, como se indica en las figuras siguientes, póngase en contacto con el Servicio de Asistencia Técnica si necesita sustituirlas. Los LED duran más que las bombillas tradicionales, mejoran la visibilidad en el interior del electrodoméstico y son respetuosos con el medio ambiente.

Todos los cajones, los estantes de la puerta y los estantes pueden extraerse.

Puerta

Reversibilidad de la puerta

Nota: El sentido de apertura de la puerta se puede cambiar. Si esta operación no la realiza el Servicio Postventa y no está cubierta por la garantía.

Siga las instrucciones de la Guía de instalación.

Cómo usar el aparato

Primer uso

Espere como mínimo dos horas tras la instalación para conectar el aparato al suministro eléctrico. El aparato se pondrá en marcha automáticamente al conectarlo al suministro eléctrico. Las temperaturas ideales para almacenar alimentos se pre-establecen en fábrica.

Después de activar el aparato, es necesario esperar 4-6 horas para que pueda alcanzarse la temperatura de conservación correcta para un aparato con carga normal. Coloque el filtro antiolor y antibacterias en el ventilador como se indica en el envase del filtro (si está disponible). Si suena una señal acústica, significa que se ha activado la alarma de temperatura: pulse el botón para apagar las alarmas acústicas.

Compartimento del frigorífico y conservación de alimentos

El compartimento frigorífico permite conservar alimentos frescos y bebidas. La descongelación del compartimento frigorífico es totalmente automática. La presencia ocasional de gotas de agua en la pared posterior interna del compartimento indica que se está produciendo la fase de descongelación automática. El agua de descongelación pasa a un orificio de desagüe y después a un recipiente, donde se evapora.

Nota: la temperatura ambiente, la frecuencia con la que se abran las puertas y la ubicación del aparato pueden afectar a las temperaturas internas de los dos compartimentos. Programe las temperaturas teniendo en cuenta estos factores. En condiciones muy húmedas se puede formar condensación en el compartimento frigorífico, especialmente en los estantes de cristal. En este caso, se recomienda cerrar los recipientes que contengan líquidos (p. ej. ollas con caldo), envolver los alimentos con alto contenido en humedad (p. ej. verduras) y conectar el ventilador, si está disponible. Todos los cajones, los estantes de la puerta y los estantes pueden extraerse.

Ventilación de aire

El aire de la ventilación permite una mejor distribución de las temperaturas en el interior de los compartimentos y, por tanto, conservar mejor los alimentos y reducir el exceso de humedad. No obstruya la zona de ventilación.

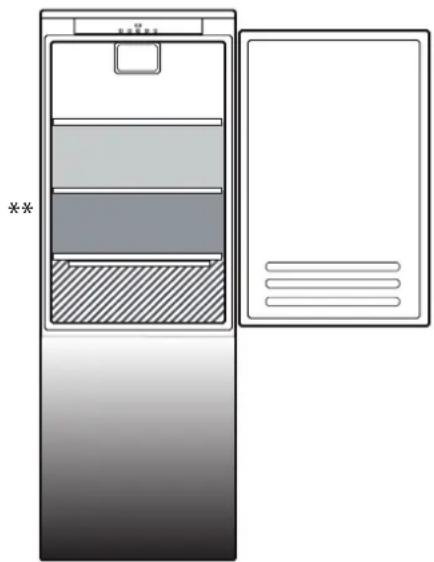

Cómo almacenar alimentos frescos y bebidas

Los alimentos que desprenden mucho gas etileno (manzanas, albaricoques, peras, melocotones, aguacates, higos, ciruelas, arándanos, melones o judías) y aquellos que son sensibles a este gas, como las frutas y verduras o la lechuga, deben conservarse siempre en compartimentos separados o envolverse para no reducir su tiempo de conservación; Por ejemplo, no debe conservar los tomates junto con los kiwis o la col. No coloque los alimentos muy juntos para permitir una adecuada circulación de aire. Utilice recipientes reciclables de plástico, metal, aluminio y cristal o film transparente para envolver los alimentos.

Si tiene que almacenar poca cantidad de alimentos en el frigorífico, recomendamos utilizar los estantes de encima del cajón para frutas y verduras ya que es la parte del compartimento mejor refrigerada. Utilice siempre contenedores con tapa para líquidos y alimentos que puedan desprender o tomar olor o sabor de otros alimentos o cubralos. Para evitar que se vuelquen las botellas, puede utilizar soporte para botellas (disponibles en algunos modelos).

Recomendada para la conservación de frutas tropicales, latas, bebidas, huevos, salsas, encurtidos, mantequilla, mermelada

ZONA FRÍA

Recomendada para la conservación de queso, leche, productos de consumo diario, delicatesen y yogures

ZONA MÁS FRÍA

Recomendada para la conservación de fiambre, postres, carne y pescado

CAJÓN PARA FRUTAS Y VERDURAS

**

Para los modelos con COMPARTIMENTO «0° ZONE» la «zona más fría» es la que está resaltada en la leyenda

Conservación de alimentos en el compartimento del congelador

El compartimento del congelador *mite almacenar alimentos congelados durante largos periodos de tiempo y congelar alimentos frescos. La cantidad de alimentos frescos que es posible congelar en 24 horas se indica en la placa de características. Coloque los alimentos frescos que desee congelar en la zona de congelación del compartimento del congelador dejando suficiente espacio alrededor de los alimentos para que el aire circule libremente. Se aconseja no volver a congelar los alimentos que se hayan descongelado parcialmente. Es importante envolver bien los alimentos para que no pueda pasar agua, humedad o condensación.

Cubitos de hielo

Llene con agua 2/3 de la bandeja para hielo y vuelva a colocarla en el compartimento del congelador. No utilice objetos puntiagudos o cortantes para sacar el hielo bajo ninguna circunstancia.

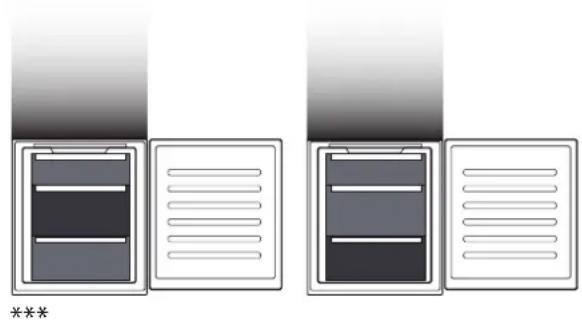

Cómo extraer los cajones

Tire de los cajones hacia fuera todo lo posible, levántelos y extráigalos. Para obtener más volumen, el compartimento del congelador se puede usar sin los cajones. Asegúrese de que la puerta esté bien cerrada una vez colocados los alimentos en las rejillas o los estantes.

Leyenda

CAJÓN DEL CONGELADOR

CAJÓN DE LA ZONA DE CONGELACIÓN (ZONA FRÍO MÁX.) Recomendada para congelar alimentos frescos/cocinados.
***
Solo para los modelos CB310 y CB380 (consulte la placa de características situada en el lateral del cajón de fruta y verdura)

Tiempo de conservación de alimentos congelados

COMPARTIMENTO DEL CONGELADOR
Producto Periodo de	conservación (-12 °C)	Periodo de conservación recomendado (-18 °C)	Periodo de conservación (-24 °C)
Mantequilla o margarina 1 mes 6 meses 9 meses
Pescado 1 mes 1-3 meses 6 meses
Frutas (excepto cítricos) y verduras 1 mes 8-12 meses 12 meses
Carne
Jamón y embutido	1 mes	2 meses	12 meses
Asados (ternera-cerdo- cordero)		8-12 meses
Filetes o chuletas (ternera-cordero-cerdo)		4 meses
Leche, alimentos frescos líquidos, queso, helado o sorbete	1 mes 1-3 meses		5 meses(no recomendado para helado)
Aves (pollo-pavo) 1 mes 5-7 meses 9 meses

COMPARTIMENTO DEL FRIGORÍFICO

Producto Periodo de	conservación 0-3 °C	Periodo de conservación (3-6 °C)	Periodo de conservación 6-8 °C
Latas, bebidas, huevos, salsas, encurtidos, mantequilla y mermelada	3-4 semanas 3-4 semanas 3-4 semanas
Frutas tropicales	No recomendado	2-4 semanas	3-4 semanas
Queso, leche, productos lácteos, delicatesen y yogures	2-5 días	2-5 días	2-5 días
Fiambres, postres, carne, pescado y comida preparada	3-5 días	1-2 días	No recomendado
Para conservar frutas y verduras (excepto frutas tropicales y cítricos)	15 días	10-12 días	4-7 días

Cómo descongelar el compartimento del congelador

1. Es recomendable ajustar una temperatura más baja o activar la función de Congelación rápida/Frío rápido* al menos cuatro horas antes de retirar los alimentos del compartimento del congelador para extender la conservación de los alimentos durante la fase de descongelación.
2. Para descongelar, desconecte el aparato y extraiga los cajones. Coloque los alimentos congelados en un lugar frío. Deje la puerta abierta para que se derrita la escarcha. Para evitar que pueda salir agua durante la descongelación, se aconseja colocar un paño absorbente en la parte inferior del compartimento del congelador y escurrirlo regularmente.
3. Limpie el interior del compartimento del congelador y séquelo cuidadosamente.
4. Vuelva a conectar el aparato y a colocar los alimentos en el interior.

Sonidos funcionales

1. Es normal que el compresor emita un zumbido mientras el producto está en funcionamiento.

1. Los gorgoteos y crujidos los provoca el paso del gas refrigerante por el interior del circuito de refrigeración, por lo que se trata de sonidos normales.

1. Es posible "oír" chirridos cuando el compresor está activo e inactivo: es un sonido normal en la estructura del producto.

Guide Guide

1. Compruebe que los estantes del interior de la puerta del frigorífico y los estantes y cajones del compartimento frigorífico estén correctamente fijados y colocados para evitar posibles vibraciones.
2. No coloque recipientes de vidrio (botellas, tarros, etc.) en contacto directo entre ellos para evitar vibraciones.
3. Este dispositivo está equipado con un compresor que funciona a una velocidad óptima para minimizar el consumo de energía. Por lo tanto, puede suceder que en ciertas situaciones (en verano o si se introducen grandes cantidades de alimentos) el compresor aumente la velocidad y, como consecuencia, sea más ruidoso de lo habitual.

Recomendación en caso de falta de uso del aparato

Si el aparato no se utiliza

Desenchufe el aparato de la alimentación eléctrica, vacíelo, descongélelo (en caso necesario) y límpielo.

Mantenga las puertas ligeramente abiertas para que el aire pueda circular entre los compartimentos. De este modo se evitará la formación de moho y malos olores.

En caso de interrupciones de corriente

Mantenga las puertas cerradas para que los alimentos se mantengan fríos el mayor tiempo posible. No vuelva a congelar alimentos parcialmente descongelados. Si se produce un corte de alimentación prolongado, es posible que también se active la alarma de corte del suministro eléctrico (en productos con sistemas electrónicos).

Limpieza y mantenimiento

Antes de realizar cualquier tarea de limpieza o mantenimiento, desenchufe el aparato de la red eléctrica o desconecte la alimentación.

No utilice nunca productos abrasivos. No limpie los componentes del frigorífico con líquidos inflamables. No use limpiadores de vapor.

Los botones y la pantalla del panel de control no deben limpiarse con alcohol ni con sustancias derivadas del alcohol, sino con un paño seco.

Limpie el aparato de forma ocasional con un paño y una solución de agua tibia y detergentes neutros específicos para la limpieza del interior del frigorífico.

Para garantizar un flujo constante y correcto del agua de descongelación, limpie con regularidad el interior del desagüe situado en la pared posterior del compartimento frigorífico que se encuentra junto al cajón para frutas y verduras con el utensilio incluido a estos efectos.

Abra el regulador de humedad (posición B) si quiere almacenar alimentos, como por ejemplo fruta, en un entorno menos húmedo, o ciérrelo (posición A) para almacenar alimentos, como por ejemplo verduras, en un entorno más húmedo

Estante plegable \*

Gracias al sistema de raíles, este estante le permite deslizarlo por debajo de la parte frontal, creando un espacio adicional para almacenar botellas altas o jarras.

Freezer pad (Almohadilla del congelador) (Alu PAD)\*

El panel metálico permite congelar más rápido los alimentos.

Para facilitar la limpieza, se puede retirar el panel metálico, levantándolo desde la esquina izquierda.

Refrigerator pad (Almohadilla del frigorífico)\*

El cajón de frutas y verduras está equipado con la rejilla Higiénica.

Gracias al diseño especial de este componente, las frutas y las verduras no entran en contacto con los residuos naturales (del goteo y humedad de las verduras), que caen por debajo de la rejilla Higiénica. La rejilla Higiénica está tratada con tecnología Microban SilverShield®, que reduce las bacterias nocivas en hasta un 99,9 % en la superficie de la rejilla del cajón para aumentar la conservación de la fruta y la verdura**. Cuando está sucia, la rejilla Higiénica puede retirarse para limpiarla con solo levantarla y tirar de ella hacia fuera. Puede lavarse fácilmente a mano, solo con agua o con detergentes neutros normales para vajillas. También puede lavarse en el lavavajillas.

Después de limpiarla, séquela antes de volver a colocarla en su sitio.

Las piezas de recambio estarán disponibles durante un periodo de hasta 7 o 10 años, según los requisitos específicos de la Normativa.

Sistema libre de escarcha\*

El SISTEMA LIBRE DE ESCARCHA facilita el procedimiento de descongelación para el compartimento del congelador. El ACCESORIO PARA ESCARCHA está diseñado para recoger parte de la escarcha que se forma en el compartimento del congelador y es fácil de extraer y limpiar. Esto permite reducir el tiempo necesario para descongelar el compartimento del congelador.

Para eliminar la escarcha del ACCESORIO PARA ESCARCHA, siga el procedimiento de limpieza que se indica a continuación.

PROCEDIMIENTO PARA LIMPIAR EL ACCESORIO PARA ESCARCHA

1. Abra la puerta del compartimento del congelador y extraiga el cajón superior.

1. Afloje el accesorio para escarcha y extráigalo teniendo cuidado de que no se caiga en el estante de cristal que se encuentra debajo.

Nota: si el accesorio se atasca o no puede extraerse fácilmente no intente extraerlo; descongele completamente el compartimento del congelador.

Click!

1. Cierre la puerta del compartimento del congelador.

2. Elimine la escarcha del accesorio bajo el chorro de agua corriente (no caliente).

1. Deje que el accesorio se seque al aire y seque las piezas de plástico con un paño suave.

1. Vuelva a introducir el accesorio colocando la parte trasera en las proyecciones que se muestran en la figura, y apriete el asa del accesorio en los cierres superiores.

A B clear

1. Vuelva a introducir el cajón superior y cierre la puerta del compartimento del congelador.

Es posible limpiar solo el ACCESORIO PARA ESCARCHA sin tener que descongelar completamente el compartimento del congelador.

Limpiar el ACCESORIO PARA ESCARCHA regularmente ayuda a reducir la necesidad de descongelar por completo el compartimento del congelador.

Nota: las especificaciones del producto, incluyendo volumen y energía, se calculan sin el ACCESORIO PARA ESCARCHA.

Resolución de problemas

Qué hacer si... Posibles razones Soluciones

El panel de control está desconectado, el aparato no funciona.	Es posible que se haya producido un problema de alimentación eléctrica.	Compruebe que:• no haya un fallo de corriente;• el enchufe esté bien introducido en la toma y el interruptor bipolar de la toma eléctrica (si procede) esté bien colocado (es decir, permita que el aparato reciba alimentación);• los dispositivos de protección del sistema eléctrico doméstico funcionen correctamente;• el cable de alimentación no esté dañado.
	El aparato debe estar en modo Encendido/En espera.	Conecte el aparato pulsando brevemente el botón «Temp.» (consulte la función Encendido/En espera).
La luz interior no funciona.	Podría ser necesario sustituir la bombilla. Mal funcionamiento de un componente técnico.	Si necesita sustituirla, desconecte el aparato del suministro eléctrico y póngase en contacto con el Servicio de asistencia técnica.
La luz interior parpadea.	Alarma de la puerta activa.Se activa si la puerta del compartimento frigorífico permanece abierta durante un periodo de tiempo prolongado.	Para parar la alarma, cierre la puerta del frigorífico.Al volver a abrir la puerta, compruebe que la luz funcione.
La temperatura en interior de los compartimentos no es suficientemente baja.	Esto puede deberse a diferentes razones (consulte «Soluciones»).	Compruebe que:• las puertas se cierren correctamente;• el aparato no esté instalado junto a una fuente de calor;• la temperatura ajustada sea adecuada;• la circulación de aire a través de las salidas en la parte inferior del aparato no estén obstruidas (consulte el apartado de instalación).
Hay agua en la parte inferior del compartimento frigorífico.	El desagüe para el agua de descongelación está bloqueado.	Limpie el desagüe para el agua de descongelación (consulte el apartado «Limpieza y mantenimiento»).
Cantidad excesiva de hielo en el compartimento del congelador	La puerta del compartimento del congelador no cierra correctamente.	• Compruebe que no haya nada que impida que la puerta pueda cerrarse correctamente.• Descongele el compartimento del congelador.• Asegúrese de que el aparato se haya instalado correctamente.
El borde delantero del aparato, en la junta del resbalón de la puerta, está caliente.	No se trata de un defecto.Evita que pueda formarse condensación.	No es necesario realizar ninguna acción.
Uno o varios símbolos verdes parpadean continuamente y no es posible cambiar el ajuste de temperatura.	Alarma de mal funcionamiento.La alarma indica una anomalía en un componente técnico.	Póngase en contacto con el Servicio de Asistencia Técnica.
La temperatura en el compartimento frigorífico es demasiado fría.	• La temperatura ajustada es demasiado fría.• Se ha introducido una gran cantidad de alimentos frescos en el compartimento del congelador.	• Intente ajustar una temperatura menos fría.• Si se han introducido alimentos frescos en el compartimento del congelador, espere hasta que se hayan congelado completamente.• Apague el ventilador (si lo hay), siguiendo el procedimiento que se describe en el párrafo «VENTILADOR».

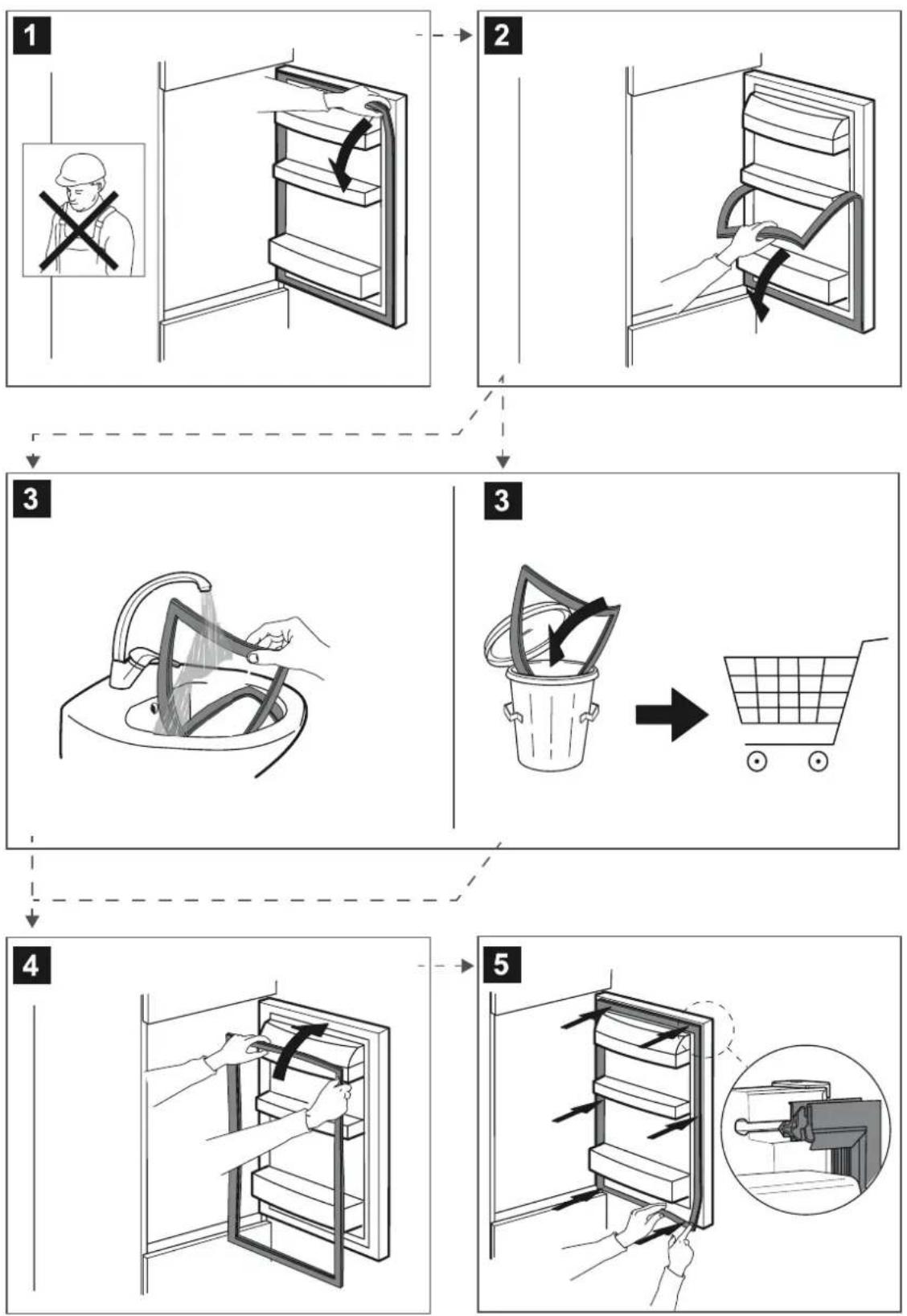

Sustitución de la junta

UU.A-30.40.UU.T 70.70.F630U.T UU.F4F UU.F4FUU.T C10-U.30.40.U9

1. Fugkf uungupwih bghlph qnpap h huftkf wukfuwlkplch qnpulhp:

1. _m lwgplf UU,03U,4U,1FU,5 TU,7U,6:30U,5 wqpuwquf b qqncmpjwnp hw6lf wf6, npuqluqh zpwqh h unnph qnfujn wqwylh qwpwlph dpm;

Twugmud. kpt unpfp lugwukti t hwi ndlwp t wfi hwkti, ah qnpdtf hwkti wfi, wii cwnfuwltf uwwgwpwgh hghfu wupnqmpjwnr hwltgkti:

Click!

1. Φωψιζί υωηγωρωψιζί ροβλψη ψωπρ:

2. Zkunugptf uunnugp uwnfhi yjpwjhg 1yufwqnl wji hnuu (ny uuw) gnh uwh:

Frystiplata (álplata)\*

BLOCO DO FRIGORÍFICO BLOCO DO CONGELADOR CUVETE DE GELO

Bloco do frigorífico\*
