MANUAL DE USUARIO MBS 18 LTX 2.5 METABO

Instrucciones de manejo 18

5 4 3 2 1 15 16 6 7 8 9 1 5.2A10 metabo 18V L-Power metabo 11 12 13 14 4,76 mm (3/16") A

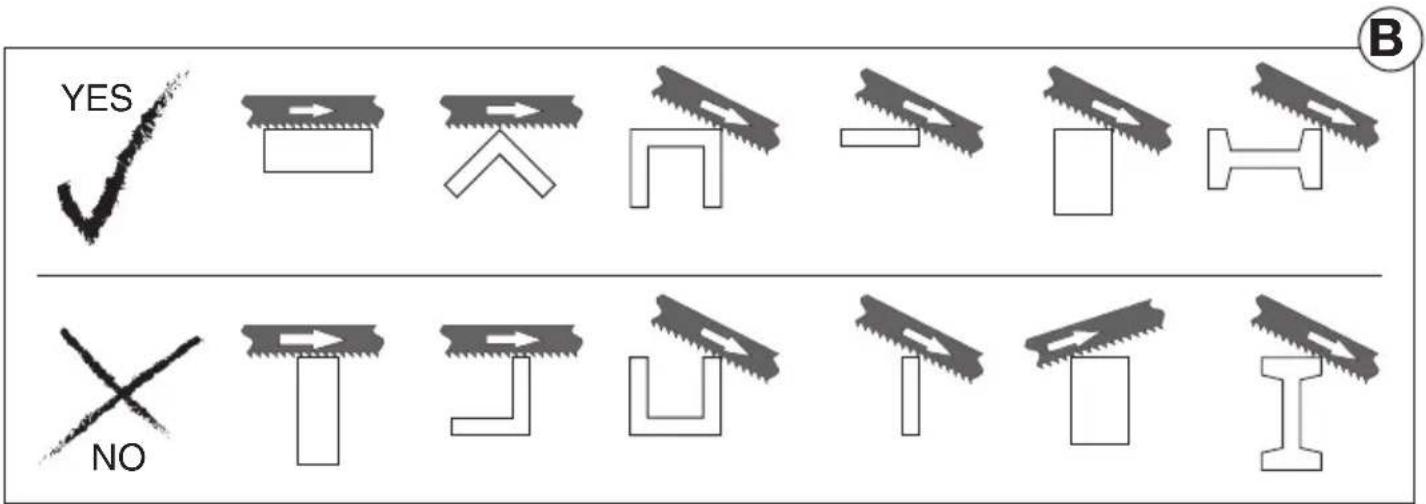

YES NO

17 18 metabo 2.2.0.0000

19 20 (12) (13) (14) (13) C metabo SP20 TBY LONDON

		MBS 18 LTX 2.5Serial Number: 13022..
UV		1 8
n_0	min-1(rpm)	480
v_0	ft/min (m/min) 574 (174)
T in (mm)		2 1/2(63,5)
B in (mm)		32 x 1/2x 1/64 (835 x 12,0 x 0,5 )
m lbs (kg) 9.3 (4,2)
a_h/K_h	m/s2	2,5 / 1,5
L_pA/K_pA	dB (A) 79,6 / 3
L_WA/K_WA	dB (A) 90,6 / 3

Metabowerke GmbH,

Postfach 1229

Metabo-Allee 1

D-72622 Nuertingen

Germany

ASC ultra

ASC 15 ASC 30-36 etc.

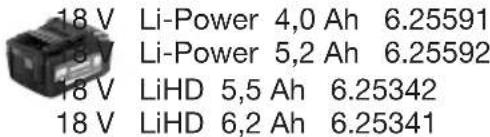

18 V Li-Power 4,0 Ah 6.25591 18 V Li-Power 5,2 Ah 6.25592 18 V LiHD 5,5 Ah 6.25342 18 V LiHD 6,2 Ah 6.25341

etc.

ENGLISHen

Instrucciones de manejo

1. Aplicación de acuerdo a la finalidad

Esta sierra de cinta con batería permite realizar cortes divisorios en metales y plástico duro. Para ello, los materiales a serrar deben estar correctamente apoyados. La sierra de cinta con batería es apta para cortes rectos con un ángulo oblicuo de hasta 45°. Es importante tener en cuenta las recomendaciones de la hoja de sierra.

No utilice la sierra para cortar plásticos que puedan derretirse debido al calor producido por la fricción. Los cortes en plásticos fundentes pueden provocar una avería del motor por sobrecarga.

La luz que incorpora esta sierra de cinta con batería sirve para iluminar directamente el área de trabajo de la herramienta y no debe utilizarse como linterna o como iluminación ambiental.

No utilizar la sierra de cinta con batería en entornos húmedos o cerca de líquidos o gases inflamables.

Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario.

Se deberán respetar las normas sobre prevención de accidentes generalmente aceptadas y las indicaciones de seguridad aquí incluidas.

2. Indicaciones generales de seguridad

Para su propia protección y la de su herramienta eléctrica, observe las partes marcadas con este símbolo.

ADVERTENCIA: Lea el manual de instrucciones para reducir el riesgo de accidentes.

Si entrega su herramienta eléctrica a otra persona, es imprescindible acompañarla de este documento.

Instrucciones generales de seguridad para herramientas eléctricas

¡ATENCIÓN! Lea íntegramente estas instrucciones de seguridad. La no

observación de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves.

¡Guarde estas instrucciones en un lugar seguro! El término "herramienta eléctrica" empleado en las siguientes instrucciones se refiere a su aparato eléctrico portátil, ya sea con cable de red, o sin cable, en caso de ser accionado por acumulador.

2.1 Puesto de trabajo

a) Mantenga limipo y bien iluminado su puesto de trabajo. El desorden y una iluminación deficiente en las áreas de trabajo pueden provocar accidentes.

b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.
c) Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre el aparato.

2.2 Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplee adaptadores con herramientas eléctricas dotadas de una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.
b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.
c) No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica.
d) No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica.
e) Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación homologados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.
f) Si fuera necesario utilizar la herramienta eléctrica en un entorno húmedo, utilice un interruptor de protección diferencial. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.

2.3 Seguridad de personas

a) Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de una herramienta eléctrica puede provocarle serias lesiones.
b) Utilice un equipo de protección y en todo caso unas gafas de protección. El riesgo de lesionarse se reduce considerablemente si,

dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.

c) Evite una puesta en marcha fortuita del aparato. Asegúrese de que la herramienta eléctrica está apagada antes de conectarla a la toma de corriente y/o la batería, de desconectarla o de transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con el aparato conectado, puede dar lugar a un accidente.
d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza rotante puede producir lesiones al ponerse a funcionar.
e) Evite trabajar con posturas forzadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.
f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento.
g) Siempre que sea posible utilizar equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. La utilización de un equipo de aspiración de polvo puede reducir los riesgos de aspirar polvo nocivo para la salud.

2.4 Trato y uso cuidadoso de herramientas eléctricas

a) No sobrecargue el aparato. Use la herramienta prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.
b) No utilice herramientas con un interruptor defectuoso. Las herramientas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar.
c) Saque el enchufe de la red y/o retire la batería antes de realizar un ajuste en la herramienta, cambiar de accesorio o guardar el aparato. Esta medida preventiva reduce el riesgo de conectar accidentalmente el aparato.
d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita que las utilcen personas que no estén familiarizadas con ellas o que no hayan leído estas instrucciones. Las herramientas utilizadas por personas inexpertas son peligrosas.
e) Cuide sus herramientas eléctricas con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta y si existen partes rotas o deterioradas que pudieran afectar a su funcionamiento. Si la

herramienta eléctrica estuviese defectuosa, hágala reparar antes de volver a utilizarla. Muchos de los accidentes se deben a aparatos con un mantenimiento deficiente.

f) Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor.
g) Utilice las herramientas eléctricas, los accesorios, las herramientas de inserción, etc. de acuerdo con estas instrucciones. Considere en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

2.5 Trato y uso cuidadoso de herramientas con batería

a) Solamente cargue los acumuladores con los cargadores recomendados por el fabricante. Existe riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador.
b) Solamente emplee los acumuladores previstos para la herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio.
c) Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio.
d) La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras.

2.6 Servicio

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.

3. Instrucciones especiales de seguridad

Sujete la herramienta por las superficies de la empuñadura aisladas cuando realice trabajos en los que la herramienta de inserción pudiera entrar en contacto con cables eléctricos ocultos. El contacto con un cable conductor de corriente puede cargar también de electricidad las partes metálicas de la herramienta y provocar una descarga eléctrica.

ADVERTENCIA: – Utilice siempre gafas protectoras.

ESPAÑOLes

Lleve siempre puestas gafas protectoras, guantes de trabajo y calzado firme cuando trabaje con la herramienta.

Si los trabajos duran un período de tiempo prolongado, use protección para los oídos. La exposición a niveles de ruido elevados durante períodos prolongados puede causar daños en la capacidad auditiva.

Asegúrese de que en el lugar de trabajo no existan cables, tuberías de agua o gas (por ejemplo, con ayuda de un detector de metales).

Al serrar tuberías de agua, asegúrese de que no contengan agua.

Utilice únicamente hojas de sierra afiladas y sin desperfectos. No utilice hojas de sierra agrietadas o que hayan variado su forma.

Sujete siempre la herramienta por sus empuñaduras con ambas manos, adopte una postura segura y trabaje concentrado.

Trabaje únicamente con el tope de herramienta montado.

Apoye el tope de forma segura sobre la pieza de trabajo cuando sierre.

No intente serrar piezas de trabajo extremadamente pequeñas.

Sujete bien la pieza, p. ej. con dispositivos de sujeción adecuados. No sostenga en ningún caso la pieza de trabajo con la mano o el pie.

Mantenga sus manos lejos de la zona de serrado y de la hoja de sierra.

Existe riesgo de sufrir lesiones debido al filo de la hoja de sierra.

No toque la hoja de sierra cuando esté en movimiento.

La máquina debe estar siempre detenida para eliminar virutas y otros residuos similares.

Tanto la hoja de sierra como las virutas pueden estar muy calientes al finalizar el trabajo de serrado. Use guantes protectores.

Lámpara LED (11): no mire directamente los rayos de luz de la lámpara Led sin utilizar instrumentos ópticos.

Nunca use la herramienta incompleta o modificada sin autorización expresa.

No conecte la herramienta si alguna pieza o dispositivo de protección faltan o están defectuosos.

Desplace la herramienta en sentido contrario a la pieza de trabajo solo si está encendida. De lo contrario, existe riesgo de contragolpe por enganchamiento de la herramienta de inserción en la pieza de trabajo.

Desconecte la herramienta cuando finalice el corte y espere hasta que la hoja de sierra se detenga. No extraiga la hoja de sierra del corte antes de que se haya detenido. Así se evita un eventual contragolpe.

Mantenga aceite y lubricante lejos de la hoja de sierra. Elimine el aceite sobrante antes de realizar el corte, de lo contrario, la hoja de sierra podría resbalar.

No ejerza excesiva presión sobra la hoja de sierra durante el trabajo. Si la presión es demasiado fuerte, la hoja de sierra podría resbalar o partirse.

Una vez desconectada, no frene la hoja de sierra presionando lateralmente contra la pieza de trabajo. De lo contrario, la hoja de sierra podría partirse o provocar un contragolpe. Existe riesgo de lesionarse.

3.1 Indicaciones especiales de seguridad para máquinas con batería:

Extraer la batería del aparato...

• ...antes de llevar a cabo cualquier ajuste, reequipamiento, trabajo de mantenimiento o limpieza.
• ...cuando el usuario se aleje de la máquina.
• ...antes de retirar los bloqueos.
• ...después de tocar un cuerpo extraño para revisar si el aparato ha sufrido algún daño.
• ...para una revisión inmediata si la máquina empieza a vibrar excesivamente.

Evite que la máquina se ponga en marcha por error: Asegúrese de que la herramienta esté desconectada al insertar la batería.

Proteja la batería contra la humedad.

No ponga la batería en contacto con el fuego.

No utilice baterías defectuosas o deformadas.

No abra la batería.

No toque ni ponga en cortocircuito los contactos de la batería.

¡De las baterías de litio defectuosas puede llegar a salir un líquido ligeramente ácido e inflamable!

En caso de que salga líquido de la batería y entre en contacto con la piel, lávese inmediatamente con abundante agua. En

caso de que el líquido entrara en contacto con los ojos, lávelos con agua limpia y acuda inmediatamente a un centro médico.

Advertencias adicionales:

ADVERTENCIA

Algunos polvos generados por el lijado,

aserrado, amolado o taladrado con herramientas eléctricas y otras actividades de construcción contienen sustancias químicas que se sabe que causan cáncer, defectos de nacimiento y otros daños sobre la reproducción. Algunos ejemplos de estas sustancias químicas son:

• Plomo procedente de pinturas a base de plomo,
• Sílice cristalina procedente de ladrillos y cemento, así como de otros productos de mampostería, y
• Arsénico y cromo procedentes de madera de construcción tratada químicamente.

El riesgo para usted por estas exposiciones varía, dependiendo de qué tan a menudo haga este tipo

de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como por ejemplo las máscaras antipolvo que están diseñadas especialmente para impedir mediante filtración el paso de partículas microscópicas.

SÍMBOLOS SOBRE LA HERRAMIENTA:

V.....voltios

=......corriente continua

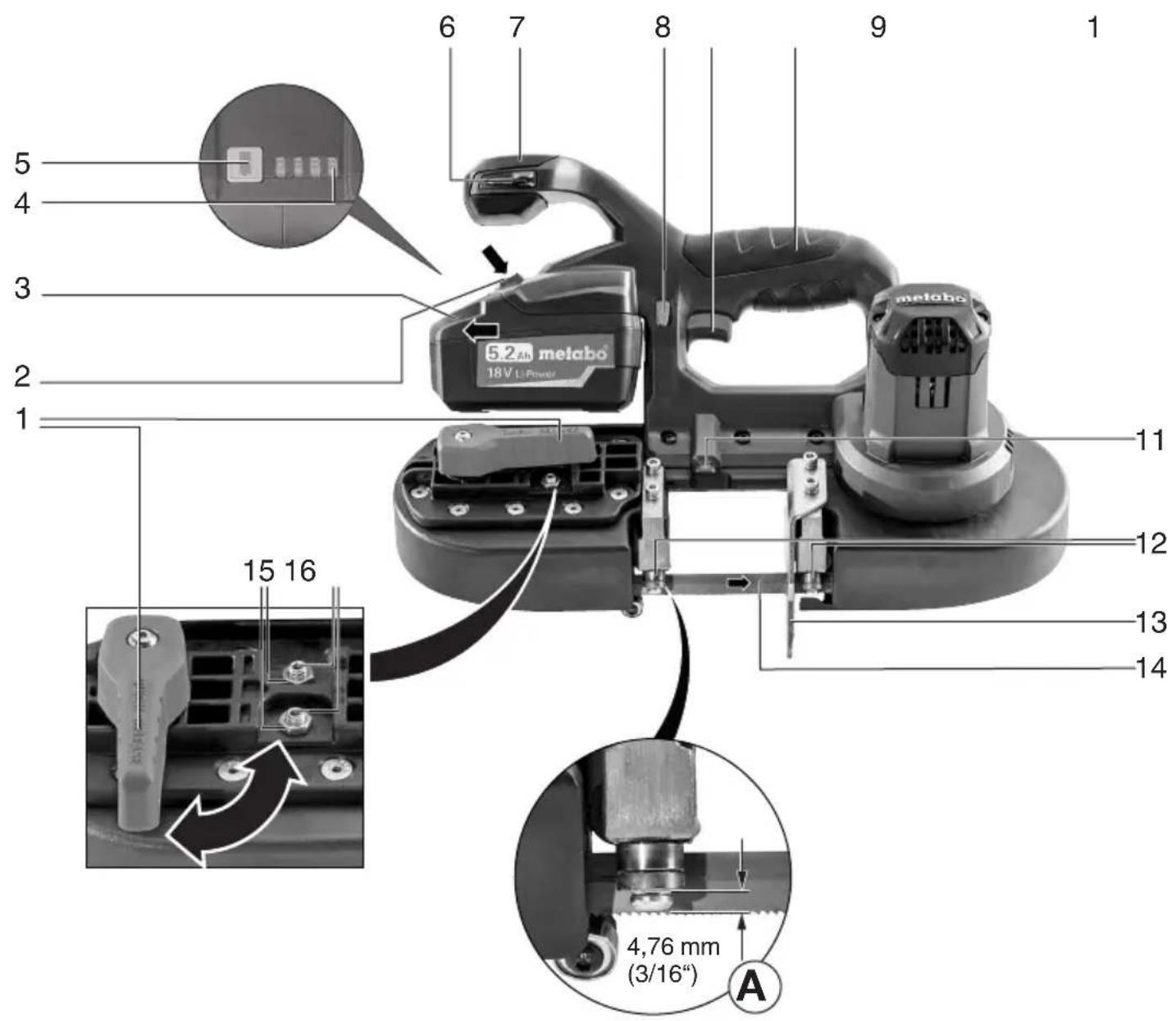

4. Descripción general

Véase páginas 2 y 3.

1 Palanca de fijación de la hoja de sierra

2 Tecla de desbloqueo de la batería

3 Batería *

4 Indicador de capacidad y de señal *

5 Tecla del indicador de capacidad *

6 Llave Allen

7 Empuñadura delantera

8 Botón de bloqueo

9 Interruptor

10 Empuñadura trasera

11 Lámpara LED

12 Rodillos guía

13 Tope de pieza

14 Hoja de sierra *

15 Tuerca (2x)

16 Tornillo de ajuste (2x)

17 Chapas de protección de la hoja de sierra

18 Gancho

19 Poleas

20 Ruedas de goma

* según la versión / no incluido en el volumen de suministro

5. Montaje,

Puesta en marcha, ajuste

Extraiga la batería de la máquina antes de llevar a cabo cualquier ajuste,

reequipamiento, trabajo de mantenimiento o limpieza. Asegúrese de que la herramienta esté desconectada al insertar la batería.

5.1 Batería

Cargue la batería (3) antes de utilizar el aparato.

Si detecta una disminución de potencia, vuelva a cargar la batería.

La temperatura óptima de almacenaje es entre 10°C y 30°C.

Las baterías de ion litio (Li-Ion) y Li-Power poseen un indicador de capacidad y de señal (4):

- Al presionar el botón (5) los testigos LED indican el nivel de carga.

- Si una lámpara LED parpadea, la batería se encuentra prácticamente vacía y debe volver a cargarse.

Batería, inserción

Extracción: Pulsar el botón de desbloqueo de la batería (2) y tirar de la batería (3) hacia delante. Inserción: Empujar la batería (3) hasta que quede encajada.

5.2 Colocación y extracción de la hoja de sierra

Extraiga la batería de la máquina antes de llevar a cabo cualquier ajuste,

reequipamiento, trabajo de mantenimiento o limpieza. Asegúrese de que la herramienta esté desconectada al insertar la batería.

Existe riesgo de sufrir lesiones debido al filo de la hoja de sierra. La hoja de la sierra puede estar caliente después de cortar. Use guantes protectores.

Utilice únicamente hojas de sierra afiladas y sin desperfectos. No utilice hojas de sierra agrietadas o que hayan variado su forma.

Utilice únicamente una hoja de sierra que cumpla los requerimientos y los datos indicados en este manual de instrucciones. Véase el capítulo 11. Datos técnicos. Sierras de hoja recomendadas, véase el capítulo 8. Accesorios.

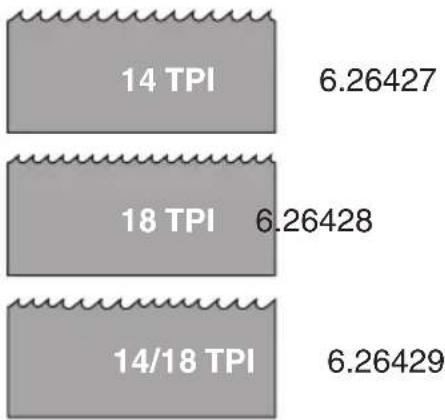

Emplear únicamente hojas de sierra bimetálicas. Utilice siempre una hoja de sierra apta para el material que tenga previsto serrar. Sierras de hoja recomendadas, véase el capítulo 8. Accesorios.

Extracción de la hoja de sierra

1. Girar la palanca de fijación (1) hasta el tope en sentido horario. Esto libera la hoja de sierra de su sujeción.

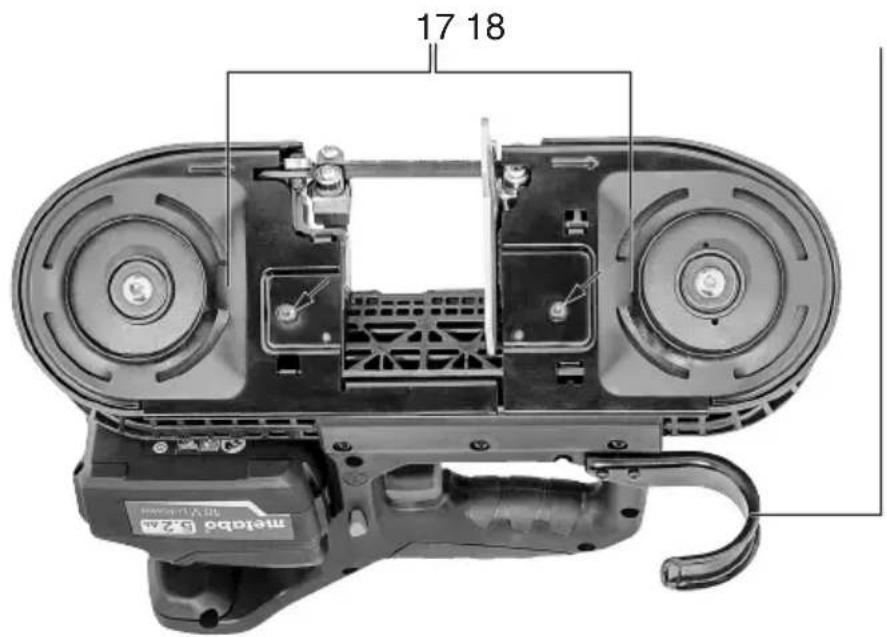

2. Dar la vuelta a la herramienta y desatornillar las dos chapas de protección de la hoja de sierra (17) con una llave Allen (6) y dejar a un lado.

3. ¡ATENCIÓN! Al soltar la hoja de sierra se suelta el mecanismo de fijación y la hoja de sierra puede salir despedida. ¡Existe riesgo de sufrir lesiones debido al filo de la hoja de sierra! Utilice guantes de protección. Utilice gafas de protección.

4. Tire de la hoja de sierra (14) alejándola un poco de los rodillos guías (12). Igualmente, vuelva a tirar de la hoja de sierra otro poco para separarla de las poleas (19). Repita este proceso de tirar de la hoja de sierra hasta que poder retirarla totalmente. Tirando gradualmente evitará que la hoja de sierra se ladee.

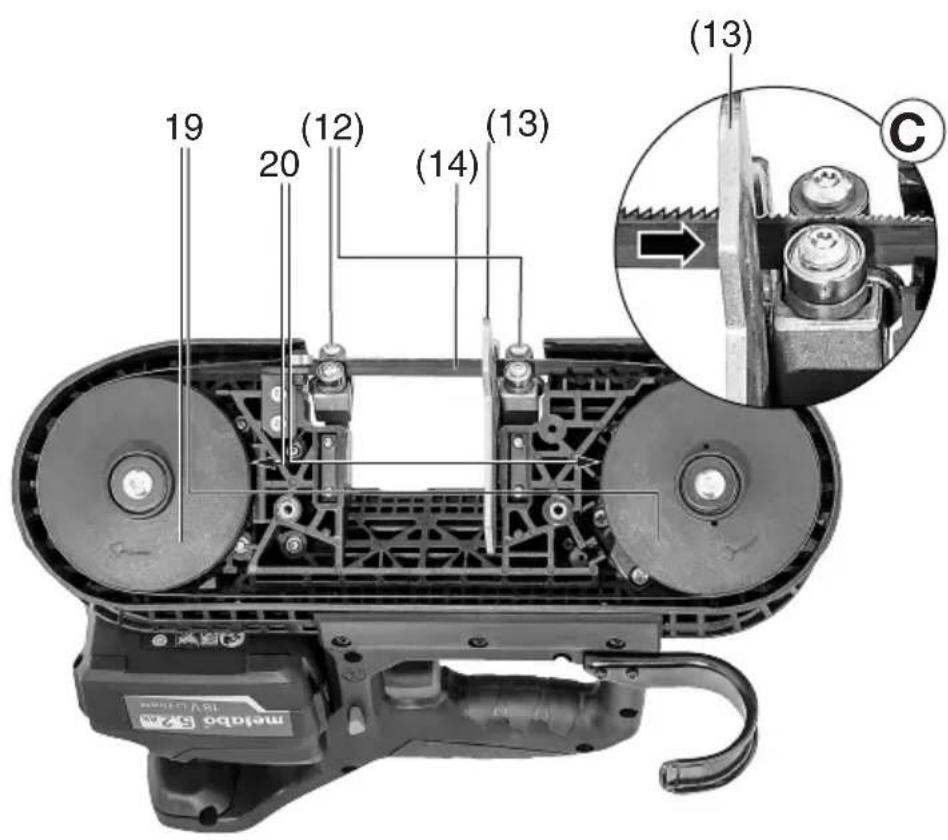

Limpieza, inspección

1. Eliminar las virutas. Limpiar las ruedas de goma (20) (esto alarga la vida útil y evita que la hoja de sierra se deslice).

2. Inspeccionar los rodillos guía (12). Si los rodillos guía están bloqueados por virutas, algunas zonas podrían quedar planas y biseladas por la acción de la hoja de sierra y deberían ser reemplazados. Véase el capítulo 9. Reparación.

3. Revisar las ruedas de goma (20) en las poleas (19). Si las ruedas de goma (20) están sueltas o dañadas, deberán ser reemplazadas. Véase el capítulo 9. Reparación.

ESPAÑOLes

Montaje de la hoja de sierra

1. Monte la hoja de sierra de tal modo que los dientes miren hacia arriba y estén inclinados hacia el tope de pieza (13). Véase página 3, figura C.
2. Sujete la hoja de sierra presionando con el pulgar y los dedos de una mano de modo que la hoja adquiera aproximadamente la forma de la hoja de sierra montada.
3. Deslice la hoja de sierra hasta la mitad entre los rodillos guía (12) y el tope de pieza (13).
4. Con la otra mano, guíe la hoja de sierra en torno a las poleas (19).
5. Después deslice hacia abajo la hoja de sierra con la otra mano, de modo que asiente completamente sobre las poleas y se sitúe totalmente entre los rodillos guía (12).
6. Gire la palanca de fijación (1) hasta el tope en sentido antihorario. De este modo, la hoja de sierra queda fijada.
7. Atornille fuertemente las dos chapas de protección de la hoja de sierra (17) con la llave Allen (6).
8. Conecte y desconecte la herramienta varias veces para asegurarse de que la hoja de sierra está montada correctamente.

6. Manejo

6.1 Conexión y desconexión

Conexión: Presione y mantenga pulsado el botón de bloqueo (8) y al mismo tiempo pulse el interruptor (9).

Desconexión: suelte el interruptor (9).

6.2 Indicaciones de funcionamiento

Utilice una hoja de sierra adecuada para el material de trabajo.
Sujete bien la pieza, p. ej. con dispositivos de sujeción adecuados. No sostenga en ningún caso la pieza de trabajo con la mano o el pie.
Apoye los extremos pesados de tal manera que no puedan caerse ni provocar lesiones.
Sujete la máquina con ambas manos por las empuñaduras provistas para ello. Adopte una postura segura y trabaje concentrado.
Desconecte la máquina de inmediato si se atasca la hoja de sierra. Agrande la hendidura de serrado con una herramienta adecuada y extraiga la herramienta.
- Presione la herramienta con el tope (13) contra la pieza de trabajo.
- La hoja de sierra no toca la pieza de trabajo. Conecte la herramienta y deje funcionar unos segundos.
- Después acerque y desplace despacio y con cuidado la hoja de sierra contra la pieza de trabajo.
- Evite ejercer demasiada presión sobre la hoja de sierra de cinta, la fuerza del peso de la herramienta es suficiente.
- Trate de no inclinar ni girar la hoja de sierra de cinta.

- Espere hasta que la hoja de sierra se haya detenido por completo antes de apoyar la herramienta sobre una superficie. La hoja de sierra podría engancharse y usted podría perder el control de la herramienta.

Indicaciones:

Una presión o inclinación excesiva acorta la vida útil de la hoja de sierra de cinta.

Evite que la hoja de sierra entre en contacto con la pieza de trabajo a una velocidad demasiado rápida y con excesiva fuerza. La hoja de sierra de cinta podría resultar dañada.

Si se observan vibraciones, habrá que sujetar la pieza de trabajo de otra manera. Si las vibraciones persisten, reemplazar la hoja de sierra.

Controle periódicamente el funcionamiento de la hoja de sierra. Véase el capítulo 7. Mantenimiento.

Recomendaciones para serrar perfiles

Véase pág. 2, fig. B.

6.3 Gancho

El gancho (18) está diseñado para colgar la herramienta. No sobrecargarlo con peso adicional.

Colgar la máquina únicamente en puntos que puedan soportar el peso.

6.4 Lámpara LED

Se enciende al conectar la herramienta y sirve para iluminar la zona de corte con el potente LED (11).

7. Mantenimiento, limpieza

Extraiga la batería de la máquina antes de llevar a cabo cualquier ajuste, reequipamiento, trabajo de mantenimiento o limpieza.

Limpie periódicamente el polvo o la viruta acumulada en la herramienta. Además, las ranuras de ventilación del motor deberían limpiarse con un aspirador. Desatornille también las chapas de protección de la hoja de sierra (17) con la llave Allen (6) y retire la suciedad y las virutas.

Controle periódicamente el funcionamiento de la hoja de sierra. Véase la página 2, figura A. La hoja de sierra no estará correctamente ajustada si se encuentra en el centro de los rodillos guía (12) y los dientes de la hoja de sierra (14) están a 4,76 mm (3/16") del borde de los rodillos guía. Reajuste la hoja de sierra siempre que sea necesario.

Un apriete excesivo de los tornillos de ajuste (16) puede provocar daños en la máquina.

Reajuste la hoja de sierra siempre que sea necesario:

1. Dar la vuelta a la herramienta y desatornillar las dos chapas de protección de la hoja de sierra (17) con una llave Allen (6) y dejar a un lado.
2. Girar la palanca de fijación (1) hasta el tope en sentido horario. Así se libera la sujeción de la

hoja de sierra y los tornillos de ajuste (16) quedan accesibles.

1. Soltar las dos tuercas (15) con una llave de boca de 10 mm (girar en sentido antihorario).
2. Girar los dos tornillos de ajuste (16) 1/4 de vuelta con la llave Allen (6). NOTA: Si se giran los tornillos de ajuste (16) en sentido horario, la hoja de sierra se desplaza hacia los rodillos guía. En cambio, si se giran los tornillos de ajuste (16) en sentido antihorario, la hoja de sierra se aleja de los rodillos guía.
3. Apretar las dos tuercas (15) con una llave de boca de 10 mm (girar en sentido horario).
4. Gire la palanca de fijación (1) hasta el tope en sentido antihorario. De este modo, la hoja de sierra queda fijada.
5. Es necesario poner en marcha la sierra para verificar si se ha ajustado correctamente. Observar el funcionamiento de la hoja de sierra y eventualmente repetir los pasos 1-7 para ajustar el recorrido correcto de la hoja de sierra.
6. Atornille fuertemente las dos chapas de protección de la hoja de sierra (17) con la llave Allen (6).

8. Accesorios

Utilice únicamente accesorios Metabo originales.

Utilice únicamente accesorios que cumplan los requerimientos y los datos indicados en este manual de instrucciones.

A Cargador: ASC Ultra, ASC 15, ASC 30, etc.
B Baterías de diferentes capacidades. Utilice exclusivamente baterías cuya tensión coincida con la de su herramienta eléctrica.

C Hojas de sierra * Indicaciones en cuanto a la elección de la hoja de sierra (gruesa / fina)

• Elija para un corte rápido una hoja de sierra gruesa.
• Para un canto liso es preferible una hoja de sierra fina.
• Los materiales blandos precisan, por lo general, hojas de sierra gruesas. Mientras que los materiales duros precisan, por lo general, hojas de sierra finas.
• A la hora de elegir la hoja de sierra, tenga en cuenta el tamaño y la forma de la pieza de trabajo: al menos 2 dientes de la sierra deberían tocar la pieza de trabajo cuando se encuentre en reposo.

Para consultar el programa completo de accesorios, véase www.metabo.com o nuestro catálogo.

9. Reparación

Las reparaciones de herramientas eléctricas solamente deben ser efectuadas por ricistas especializados.

Si tiene necesidad de reparar alguna herramienta eléctrica, diríjase por favor a su distribuidor de Metabo. En la página www.metabo.com encontrará las direcciones correspondientes.

En la página www.metabo.com puede usted descargarse las listas de repuestos.

10. Protección medioambiental

Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de aparatos, embalaje y accesorios usados.

Las baterías no deben desecharse junto con la basura doméstica. Devuelva las baterías defectuosas o gastadas a su distribuidor Metabo.

No sumerja la batería en agua.

Antes de eliminar la máquina, descargue la batería que se encuentra en la herramienta eléctrica. Asegurar los contactos contra un cortocircuito (p. ej. con cinta adhesiva).

11. Datos técnicos

Notas explicativas sobre la información de la página 4.

Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas.

U = Tensión de la batería n₀ = Número de revoluciones en ralentí v₀ = Velocidad de la cinta durante la marcha en vacío

T = Profundidad máxima de corte B = Dimensiones de la hoja de sierra m = Peso con la batería más pequeña

Las especificaciones técnicas aquí indicadas están sujetas a rangos de tolerancia (conforme a las normas vigentes).

Valores de emisión

Estos valores permiten evaluar las emisiones de la herramienta eléctrica y compararlas con las de otras herramientas eléctricas. Dependiendo de las condiciones de uso, del estado de la herramienta eléctrica o de las herramientas que se utilicen, la carga real puede ser mayor o menor. Para realizar la valoración tenga en cuenta las pausas de trabajo y las fases de trabajo a carga reducida. Determine, a partir de los valores estimados, las medidas de seguridad para el operador, p. ej. medidas organizativas.

Valor total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60745:

a_h = Valor de emisión de vibraciones (serrado de metal) K_h = Inseguridad (vibración)

Niveles acústicos típicos compensados A:

L_pA = Nivel de intensidad acústica L_WA = Nivel de potencia acústica K_pA, K_WA = Inseguridad

Al trabajar, el nivel de ruido puede superar los 80 dB(A).

¡Use auriculares protectores!
