MANUAL DE USUARIO RapidWash NEW630 EUREKA

INSTRUCCIONES DE SEGURIDAD 75

DESCRIPCIÓN GENERAL DEL PRODUCTO 78

INSTALACIÓN DEL PRODUCTO 81

SOLUCIÓN DE PROBLEMAS 89

ESPECIFICACIONES 91

INSTRUCCIONES DE SEGURIDAD

• Este producto es adecuado para suelos rígidos en entornos interiores, entre ellos, suelos encerados, suelos de piedra, suelos de caucho, suelos de mármol, suelos de granito, suelos de terrazo, suelos de madera rígida, suelos compuestos, suelos de bambú, además de baldosas vitrificadas, baldosas de cerámica y otros suelos lisos. No podrán lograrse los mejores resultados si el producto se usa en un suelo irregular.
• No use el producto cerca de o en una superficie con objetos explosivos e inflamables que puedan provocar un incendio o una explosión.
• No use este producto cerca de una chimenea o calefactor para evitar deformaciones en la carcasa de la máquina.
• No lo use para limpiar sustancias de alta temperatura (colillas de cigarrillos encendidas, fósforos o ceniza caliente, etc.), sustancias muy finas (como cal, cemento, virutas de madera, polvo de yeso, cenizas, carbón, etc.), sustancias peligrosas (como disolventes, agentes desincrustantes, etc.), sustancias químicas (como sustancias ácidas, detergentes, etc.) y otras sustancias con propiedades físicas inciertas.
• No use el limpiador de suelos para aspirar detergente, queroseno, gasolina, alcohol, pintura o perfume, de lo contrario puede provocar un cortocircuito, incendio o explosión.
• No use el limpiador de suelos para aspirar tóner usado en impresoras láser y fotocopiadoras, de lo contrario puede causar un incendio y explosión.
• No use el limpiador de suelos para aspirar objetos grandes o afilados, como fragmentos de vidrio, juguetes pequeños, alfileres, sujetapapeles, piedras, yeso y trozos grandes de papel, de lo contrario puede atascarse y dañar la máquina.
• No use el limpiador de suelos para aspirar objetos en combustión o humeantes, como hollín de las fuentes de calor sin extinguir, colillas de cigarrillos encendidas o fósforos.
• Este producto no se puede usar para limpiar manchas de grasa fuerte, viscosidad fuerte o fuertes propiedades de teñido, como betún, pintura y pigmentos.
• No toque el enchufe ni ninguna parte con electricidad del producto con las manos mojadas para evitar el riesgo de descarga eléctrica.
• Deje de usarlo si el enchufe está dañado. Llame a nuestro personal de servicio para su sustitución para evitar peligros.
• Mantenga el pelo largo, ropa holgada, dedos y otras partes del cuerpo alejados los canales de aire y de las piezas móviles de este producto. No apunte el tubo de aspiración, la boquilla accesoria o la herramienta a los ojos ni los oídos, ni se las meta en la boca.
• Utilice el agente de limpieza fabricado por nuestra empresa y el fabricante aprobado por nosotros.
• No añada otras soluciones para evitar generar gases tóxicos y nocivos.

INSTRUCCIONES DE SEGURIDAD

• Si hay fugas eléctricas, sobrecalentamiento del motor, ruido anómalo, olor peculiar o succión débil durante el uso, deje de usarlo inmediatamente y llame a nuestro personal de servicio.
• Después de usar la máquina, limpie el depósito de agua sucia de forma oportuna para evitar olores peculiares y mantenga los canales de ventilación sin obstrucciones, para evitar obstrucciones, o de lo contrario la potencia de succión disminuirá, el motor se calentará demasiado y que afectará a la vida útil del limpiador de suelos.
• Después de usar la máquina, guárdela en un lugar seco. Un lugar húmedo afectará el aislamiento y la vida útil del aparato.
• No sumerja ni enjuague el limpiador de suelos o el cepillo para suelos en agua.
• Este aparato puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimiento, solo cuando hayan recibido supervisión o instrucciones sobre el uso del aparato de manera segura y entiendan los peligros relacionados.
• La limpieza y el mantenimiento del aparato no deben ser realizados por niños sin supervisión.
• Los niños no deben jugar con el aparato.
• Compruebe regularmente el tubo de succión. Si hay una obstrucción, límpiela a tiempo para evitar una reducción de la succión y afectar al rendimiento de la máquina.
• Apague la alimentación antes de cambiar el cepillo.
• En las siguientes situaciones, no utilice la máquina, contacte con nuestro servicio al cliente para obtener ayuda a tiempo:
• Daños evidentes u operación anómala causada por caída;
• El cable de alimentación está dañado.
• No desmonte la máquina cerrada sin permiso. No hay piezas que el usuario pueda reparar. No intente cambiar el rendimiento de la máquina, o de lo contrario causará peligro.
• Usar una tensión que no coincida con las especificaciones provocará daños en el producto y es más probable que cause daños al usuario. La tensión nominal correcta se indica en la placa de identificación.
• Al limpiar las escaleras, tenga mucho cuidado en evitar caídas.
• No sacuda ni agite la máquina hacia arriba y hacia abajo para evitar que el agua sucia entre en el motor.
• Cuando el motor esté funcionando, no levante ni lleve el aparato hacia arriba o hacia abajo, y no coloque la máquina de lado para evitar que el agua sucia entre en el motor. Para evitar que se vuelque, coloque la máquina contra la pared después de su uso.

INSTRUCCIONES DE SEGURIDAD

• No use el limpiador de suelos antes de instalar correctamente el depósito de agua limpia y el depósito de agua sucia.
• No coloque objetos pequeños en la salida ni la bloquee. Retire cualquier objeto pequeño que pueda afectar el flujo de aire por la salida para evitar el sobrecalentamiento de la máquina.
• No moje el cuerpo de la máquina, de lo contrario puede causar daños y un incendio debido a un cortocircuito.
• Solo se permite usar la base de carga para cargar la batería.
• El enchufe debe desconectarse de la toma eléctrica antes de limpiar o mantener el aparato.
• Todas las tecnologías y otros datos en este manual se obtienen por nuestra empresa o la empresa de prueba de terceros designada, y nos reservamos el derecho de su interpretación definitiva.

Uso y precauciones del detergente de lavado

• Mezcle y limpie según las instrucciones. Se recomienda usar la solución de limpieza producida por nuestra empresa o fabricantes aprobados por nuestra empresa, que no contenga ácido, soluciones alcalinas o sustancias perjudiciales para el medio ambiente.
• Si se añade una gran cantidad de solución de limpieza, se generará más espuma durante el uso, que puede filtrarse en el motor y causar riesgos.
• La solución de limpieza debe mantenerse fuera del alcance de los niños. Si la solución de limpieza entra accidentalmente en los ojos, enjuague bien con agua limpia; en caso de ingestión accidental, busque atención médica inmediatamente. Siga los reglamentos de protección ambiental locales cuando manipule el agua sucia y la solución de limpieza.

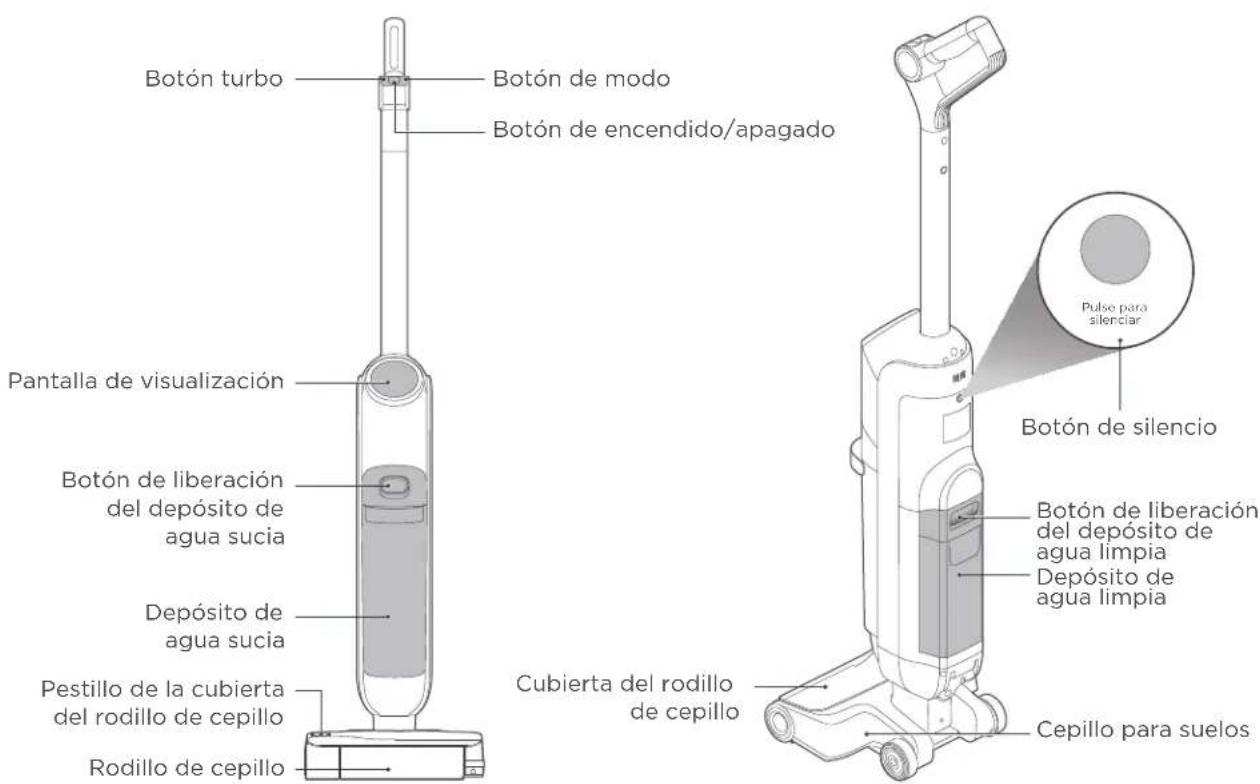

DESCRIPCIÓN GENERAL DEL PRODUCTO

Botón turbo Botón de modo Botón de encendido/apagado Pantalla de visualización Botón de liberación del depósito de agua sucia Depósito de agua sucia Pestillo de la cubierta del rodillo de cepillo Rodillo de cepillo Cubierta del rodillo de cepillo Cepillo para suelos Pulse para silenciar Botón de silencio

DESCRIPCIÓN GENERAL DEL PRODUCTO

Lista de accesorios

Base de carga Soporte de accesorios

Solución de limpieza

Rodillo de cepillo

Filtro Cepillo de limpieza

Manual de Usuario

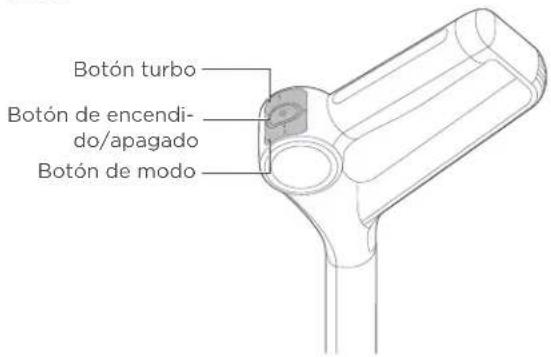

Piezas

Botón turbo Botón de encendi- do/apagado Botón de modo

Modo automático

- El agua de la máquina moja el rodillo de cepillo para limpiar el suelo.

Modo rápido

- La máquina deja de descargar agua, y aspira residuos secos y agua residual.

Modo turbo

- La velocidad del rodillo de cepillo y la cantidad de agua se aumentan para quitar con fuerza la manchas difíciles en el suelo.

DESCRIPCIÓN GENERAL DEL PRODUCTO

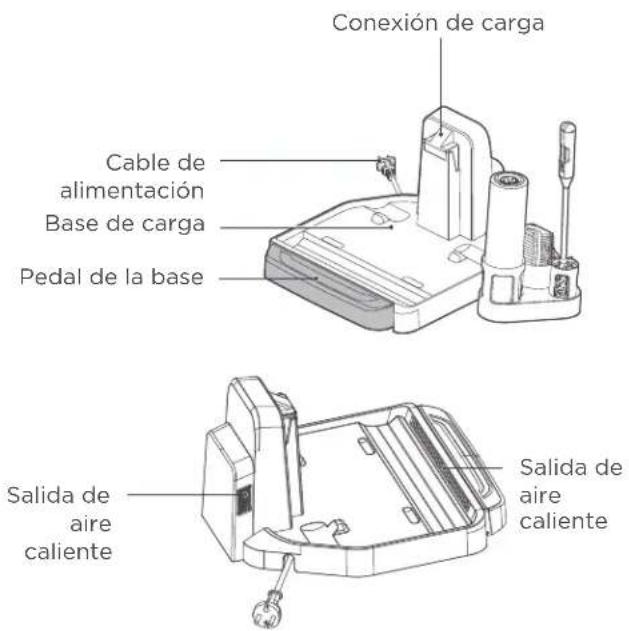

Base de carga

Conexión de carga Cable de alimentación Base de carga Pedal de la base Salida de aire caliente Salida de aire caliente

• Después del uso, coloque el aparato en la base de carga para la carga, autolimpieza y secado.

Cepillo de limpieza

- Uno de los extremos es un cepillo para limpiar la suciedad difícil pegada al depósito de agua sucia y el tubo debajo del conducto de ventilación.

- El otro extremo es una cuchilla giratoria para quitar el pelo enredado en el rodillo de cepillo.

Hoja giratoria

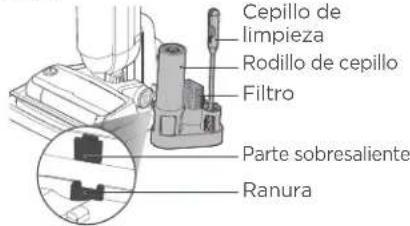

Soporte de accesorios

• Introduzca la parte sobresaliente del soporte de accesorios en la ranura de la estación.
• Se utiliza para guardar el rodillo de cepillo, el cepillo de limpieza y el filtro.

Cepillo de limpieza Rodillo de cepillo Filtro Parte sobresaliente Ranura

Solución de limpieza

• Preste atención a la proporción de solución de limpieza que se añade.
• Utilice la solución de limpieza que se incluye con el producto.

Solución de limpieza

INSTALACIÓN DEL PRODUCTO

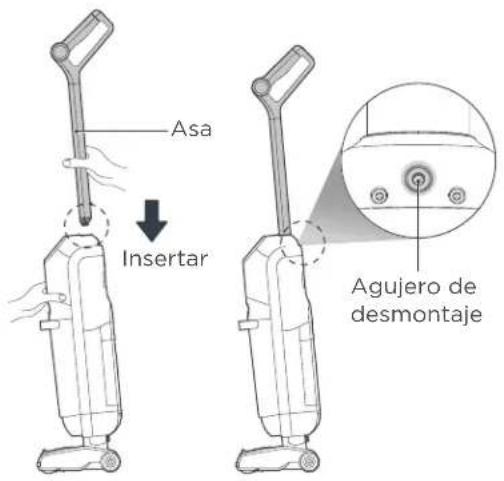

Instalación y retirada del asa Carga de la bateri

Instalación

Inserte el extremo del asa en la conexión de la unidad principal en posición vertical hasta que escuche un chasquido, lo que indica que la instalación se ha realizado correctamente.

Retirada

Retire la goma del agujero en la parte trasera, introduzca un destornillador u otra herramienta en el agujero y tire del asa hacia arriba para sacarla.

Asa Insertar Agujero de desmontaje

ATENCIÓN

Cargue el producto antes del primer uso.

1. Conecte el enchufe de alimentación a una fuente de alimentación de 220-240V-.
2. Coloque el aparato en posición vertical en la base de carga y asegúrese de que la parte inferior del cuerpo caiga completamente en la base de carga. En este momento, escuchará el mensaje de voz "inicio de carga" y la pantalla mostrará el nivel de carga.
3. Se tarda aproximadamente 4 horas en cargar completamente el aparato. Cuando la batería esté completamente cargada, la pantalla y el aparato se apagarán automáticamente.

INSTALACIÓN DEL PRODUCTO

Llenado del depósito de agua limpia

ATENCIÓN

Llene el depósito de agua limpia solamente con agua.

0102 Pulse el botón del depósito de agua limpia con el pulgar y tire hacia fuera para retirar el depósito de agua limpia.

Abra la tapa superior del depósito de agua limpia y llene el depósito con agua del grifo.

0304 Sase requiere una limpieza profunda, vierta solución de limpieza en el depósito siguiendo las instrucciones en la botella.

Apriete la tapa del depósito de agua limpia.

05 | Vuelva a instalar el depósito de agua limpia en el cuerpo, tal y como estaba, y la instalación se habrá realizado correctamente cuando escuche un chasquido.

06 | Cuando el depósito de agua limpia se queda sin agua, habrá un mensaje de voz; en este caso, no se rocía agua en el modo automático, pero el modo seco se puede utilizar normalmente.

Añada agua al depósito de agua limpia

Encendido y limpieza

01 Pise el cepillo para suelos y tire del asa, y el aparato entrará en estado de espera.

02 | Pulse el botón de encendido/apagado para encender/apagar el aparato.

03 | Accede al modo automático después de encenderse; puede pulsar el botón de succión rápida para pasar al modo de succión rápida.

do de succion rápida. Rápido

04 | Pulse el botón de modo para habilitar o inhabilitar este función.

Modo

ATENCIÓN

Después de usar el aparato, se recomienda colocarla en posición vertical en la base de carga especialmente diseñada.

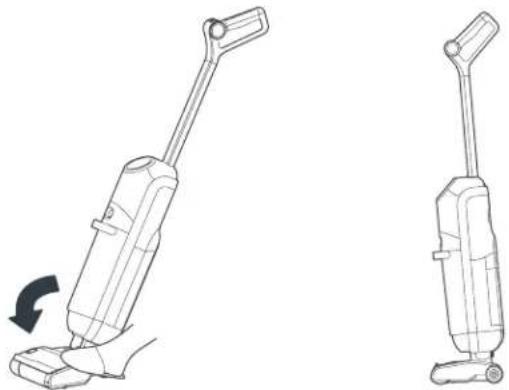

Función de pausa en posición vertical

En estado de funcionamiento, puede pisar el cepillo para suelos para erigir el cuerpo, el aparato dejará de funcionar y entrará en estado de espera; se apagará automáticamente después de 3 minutos en espera.

Función rápida + Autolimpieza

Como se inicia la autolimpieza:

Coloque el aparato en la base de carga, asegúrese de que está en el estado de carga, pise el pedal de la base de carga.

Si necesita detener el funcionamiento de autolimpieza/secado durante el proceso, pise el pedal durante 3 segundos o pulse el botón de encendido/apagado.

Después de la autolimpieza, limpie el depósito de agua sucia a tiempo; si hay manchas residuales en la base, límpielas a tiempo.

Autolimpieza: el aparato limpia automáticamente el rodillo de cepillo y el tubo del cuerpo (aproximadamente 2 minutos);

Secado: Sigue soplando aire caliente sobre la base de carga, y seca bien el rodillo de cepillo (aproximadamente 40 minutos).

1. Después de limpiar, se recomienda colocar el aparato en posición vertical en la base de carga; no lo coloque en un lugar con luz solar directa o humedad.
2. Para no afectar al rendimiento del aparato, se recomienda realizar un mantenimiento regular de sus piezas.
3. Antes de limpiar, desenchufe la fuente de alimentación para desconectar el aparato.
4. Frote con agua o detergente neutro, escurra el paño de limpieza antes de frotar para evitar que el agua se filtre en los componentes eléctricos.

01

Presione el botón del depósito de agua sucia con el pulgar y tire hacia fuera para retirar el depósito.

Tirar hacia fuera

02

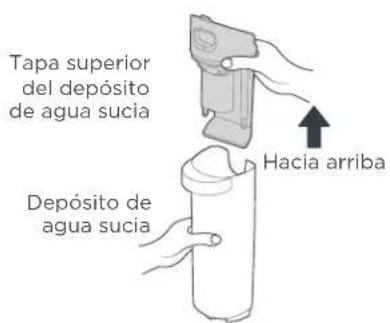

Sujete el depósito con una mano y quite la tapa superior del depósito con la otra mano.

Tapa superior del depósito de agua sucia Hacia arriba Depósito de agua sucia

03

Como se muestra en la figura, vacíe el agua sucia por el costado del depósito. Si hay suciedad persistente en la pared interna del depósito, limpiela directamente con el cepillo de limpieza.

0406 ¿Mete el filtro de la tapa superior del depósito de agua sucia y compruebe si hay suciedad pegada en la tapa.

Filtro Tapa superior del depósito de agua sucia

05 | Lávelo con agua limpia después de quitarlo, séquelo bien y vuelva a colocarlo en su sitio.

| Presione las siguientes hebillas elásticas en ambos lados para retirar el conducto de aire y enjuáguelo con agua; instálelo en su sitio después de enjuagarlo.

Conducto de aire Presione para retirar

07 | Vuelva a instalar el depósito de agua sucia en la máquina hasta escuche un clic; (cuando instale el depósito de agua sucia, se recomienda sujetar el cuerpo con la otra mano para evitar que vuelque).

Secar

LIMPIEZA Y MANTENIMIENTO

Limpieza del rodillo de cepillo y la cubierta

ATENCIÓN

1. Se recomienda limpiar el rodillo de cepillo y la cubierta después de cada uso y secarlos a tiempo.
2. Si hay manchas residuales en la superficie de aspiración del cepillo para suelos, límpiela con un paño húmedo. No lo enjuague con agua.

01

Presione el pestillo como se muestra, y retire la cubierta y el rodillo de cepillo.

Retire la cubierta y el rodillo de cepillo, abra la hoja giratoria del cepillo de limpieza y elimine el pelo y otros enredos en el rodillo de cepillo.

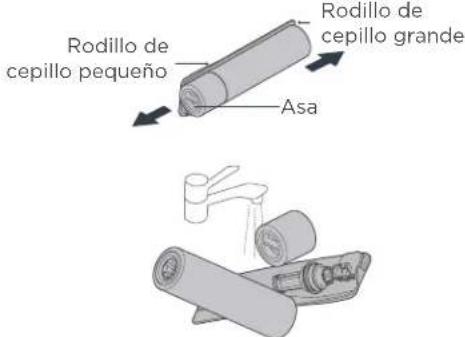

Retire los rodillos de cepillo grande y pequeño en la dirección que se muestra en la figura y enjuague los rodillos de cepillo y la cubierta.

Rodillo de cepillo pequeño Rodillo de cepillo grande Asa

04

Después de limpiar, instale los rodillos de cepillo grande y pequeño en su orden según la dirección que se muestra en la figura. La instalación se habrá realizado correctamente cuando escuche un chasquido.

05 | Si hay manchas residuales en el orificio de succión del cepillo para suelos (parte expuesta después de retirar el rodillo de cepillo), límpielo.

ATENCIÓN

No enjuague el cepillo para suelos, ya que no es impermeable.

Orificio de succión del cepillo para suelos.

06 | Después de limpiar, alinee la cubierta del rodillo de cepillo y uno de sus extremos con el eje impulsor del motor del cepillo para suelos, luego alinee el pestillo de la cubierta del rodillo de cepillo con la hendidura del pestillo de la cubierta del rodillo de cepillo. La instalación se habrá realizado correctamente cuando escuche un chasquido.

SOLUCIÓN DE PROBLEMAS

Consulte la siguiente tabla en caso de escenarios anómalos cuando utilice este producto.

Escenario Posible causa Solución
El limpiador de suelos no funciona	Hay pelo enredado u objetos atascados en el rodillo de cepillo	Retire el cepillo de rodillo para limpiarlo y vuelva a instalarlo
	El depósito de agua sucia está lleno Limpie	el depósito de agua sucia
	No hay agua limpia Añada agua al depósito de agua limpia
	Hay una obstrucción de residuos en el tubo	Limpie los tubos debajo del depósito de agua sucia
	Batería baja Carga
La potencia de succión se debilita	El rodillo de cepillo, la cubierta del rodillo de cepillo, o el depósito de agua sucia no están instalado en su sitio	Retire todos los componentes y vuélvalos a instalar
	Hay pelo enredado en el rodillo de cepillo	Limpie el rodillo de cepillo
	Hay pelo enredado en el eje impulsor	Retire el rodillo de cepillo y limpie el eje
	El tubo o el orificio de succión del cepillo para suelos están obstruidos	Limpie el orificio de succión del cepillo para suelos y el tubo debajo del conducto de aire
	El filtro del depósito de agua sucia está sucio	Limpie el filtro y séquelo bien antes de su instalación
	El filtro del depósito de agua sucia no está instalado	Instale el filtro
Hay ruido cuando el ventilador está funcionando	Hay residuos en el orificio de succión del cepillo para suelos o en el tubo	Limpie el orificio de succión y el tubo debajo del conducto de aire
	El depósito de agua sucia está lleno Limpie	el depósito de agua sucia
	El conducto de aire no está instalado Instale el conducto de aire

SOLUCIÓN DE PROBLEMAS

Escenario Posible causa Solución
No rocía agua	No hay agua Añada agua al depósito de agua limpia
	El depósito de agua limpia no está instalado correctamente.	Vuelva a instalar el depósito de agua limpia
La salida de aire pierde agua	Hay demasiado agua en el depósito de agua sucia	Limpie el depósito de agua sucia
	El filtro del depósito de agua sucia no está instalado	Instale el filtro
	El filtro del depósito de agua sucia no se ha limpiado ni secado después del uso	Limpie el filtro y séquelo bien antes de su instalación
Fuga de agua en la parte inferior del cepillo para suelos	El depósito de agua sucia o el filtro no están instalados	Instale del depósito de agua sucia y el filtro

ESPECIFICACIONES

Modelo del producto	NEW630
Entrada nominal de carga	220-240 V~ 50-60 Hz
Salida de carga	25 V---1 A
Potencia	150 W

Tensión	22,2 V ---
Tamaño del producto	270x235x1160mm
