MANUAL DE USUARIO WMMF7330RW WHIRLPOOL
| N.° DE MODELO | WMMF5930P/YWMMF5930P/MMMF6030P/YMMMF6030P/KMMF330P/YKMMF330P/WMMF7330R/YWMMF7330R/WMMF7530R/MMMF8030P/YMMMF8030P/KMMF530P/YKMMF530P/KMMF730P/YKMMF730P/JMHF730R/YJMHF730R/JMHF930R/YJMHF930R | |
| Unidad de medida pul cm | ||
| Ancho total (A) 30 76 | ||
| Altura total (B) 17 | 7/8 | 45,4 |
| Altura de la puerta (C) 15 38,2 | ||
| Profundidad con puerta (D) 12¾ 32,4 | ||
| Profundidad con puerta abierta a 90° (E) 41,4 105,3 | ||
| Profundidad con puerta con kit de montaje sobresaliente (L gancho) (F1) 13,8 35,0 | ||
| Profundidad con puerta con kit de montaje sobresaliente (M gancho) (F2) 14,3 36,3 | ||
| Profundidad con puerta con kit de montaje sobresaliente (N gancho) (F3) 14,8 37,6 | ||
| Profundidad con puerta con kit de montaje sobresaliente (P gancho) (F4) 15,3 38,9 | ||
| Profundidad con puerta con kit de montaje sobresaliente (R gancho) (F5) 15,8 40,2 | ||
| Profundidad con puerta abierta 90° con kit de montaje sobresaliente (L gancho) (G1) | 42,5 | 107,8 |
| Profundidad con puerta abierta 90° con kit de montaje sobresaliente (M gancho) (G2) | 43,0 | 109,1 |
| Profundidad con puerta abierta 90° con kit de montaje sobresaliente (N gancho) (G4) | 43,5 | 110,4 |
| Profundidad con puerta abierta 90° con kit de montaje sobresaliente (P gancho) (G5) | 44,0 | 111,7 |
| Profundidad con puerta abierta 90° con kit de montaje sobresaliente (R gancho) (G6) | 44,5 | 113,0 |
VISTA FRONTAL
VISTA LATERAL
VISTA SUPERIOR
VISTA SUPERIOR CON KIT DE MONTAJE SOBRESALIENTE
IMPORTANTE: Las espécificaciones de medidas son solo para fines de planificacion. No realice ningún corte basado en esta informacion. Consulte la Guia de instalacion antes de la seleccion de gabinetes, verificar las conexiones eletricas/de gas, realizar cortes o inicia la instalacion. Todos los electrodomesticos estan aprobados por UL, CUL o CSA.
HORNO DE MICROONDAS
DIMENSIONES DE LA CAVIDAD INTERIOR DEL MICROONDAS
| N.° DE MODELO | WMMF5930P/YWMMF5930P/MMMF6030P/YWMMF6030P KMMF330P/YKMMF330P/WMMF7330R/YWMMF7330R WMMF7530R/MMMF8030P/YMMF8030P/KMMF530P YKMMF530P/KMMF730P/YKMMF730P/JMHF730R YJMHF730R/JMHF930R/YJMHF930R | |
| Unidad de medida pul cm | ||
| Altura de la cavidad (A)) 9,1 23 | ||
| Ancho de la cavidad (B) 18,1 46 | ||
| Profundidad de la cavidad (C) 11 27,9 | ||

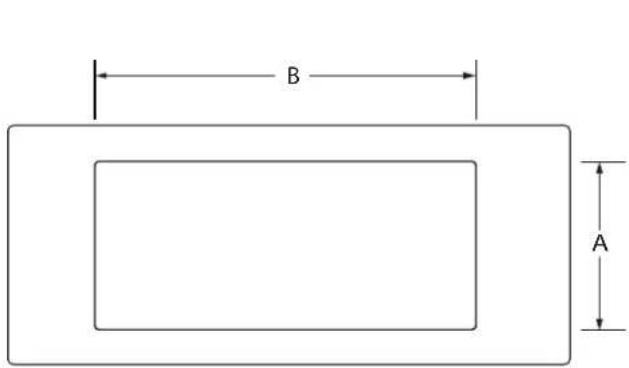

VISTA FRONTAL DE LA CAVIDAD INTERIOR VISTA LATERAL DE LA CAVIDAD INTERIOR
HORNO DE MICROONDAS
MEDIDAS DE ABERTURA/ESPACIO
| N.° DE MODELO | WMMF5930P/YWMMF5930P/ MMMF6030P YMMMF6030P/KMMF330P/YKMMF330P WMMF7330R/YWMMF7330R/WMMF7530R MMMF8030P/YMMMF8030P/KMMF530P YKMMF530P/KMMF730P/YKMMF730P JMHF730R/YJMHF730R/JMHF930R YJMHF930R | |
| MEDIDAS DE ABERTURA/ESPACIO | pul cm | |
| Ancho de la abertura del gabinete (minimo) (A) 30 76,2 | ||
| Altura típica desde la superficie de coccción hasta el piso en base a encimeras de 36" (91,4 cm). (B) | 36 91,4 | |
| Altura típica desde la parte superior del gabinete hasta la superficie de coccción basada en encimeras de 36" (91,4 cm). (C) | 30 76,2 | |
| Altura recomendada desde la parte superior del gabinete hasta la superficie de coccción basada en encimeras de 36" (91,4 cm). (C) | 36 91,4 | |
| Altura minima desde al piso hasta la parte superior de la abertura del gabinete. (B + C = D). (D) | 66 167,6 | |
| Altura recomendada desde al piso hasta la parte superior de la abertura del gabinete(B + C = D). (D) | 72 183 | |
| Ubicación recomendada para la connexion electrica. (E) Consulte el esquema que aparece a continuación | ||
| Altura minima del piso al fondo del hora de microondas (F) 12 | 1/8 | 30,8 |
| Altura recomendada del piso al fondo del hora de microondas (F) 18 | 1/8 | 46 |
| Altura minima de la superficie posterior plana (G) 18 | 45,8 | |

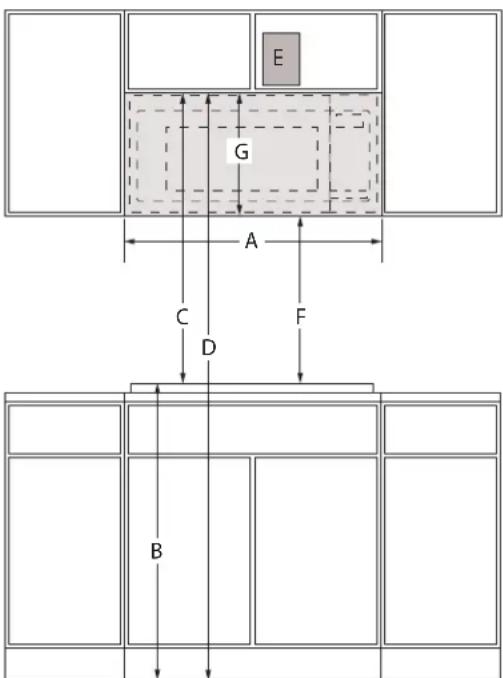

VISTA FRONTAL
REQUISITOS ELECTRICOS
120 V, 60 Hz solo CA, se requiresuministroeléctrico con fusible de 15 A o 20 A. Se recomienda un fusible retardador o un disyuntor dedicado. No utilisecun cable de extension.
REQUISITOS DE LA UBICACION
La estructura de soporteDebe poder soportar 150 lb (68 kg), incluido elorno de microondas y el gabinete superior, incluido el contenido.
La plac de montaje debe sujetarse a una viga de pared de 2^ × 4^ (5,1cm× 10,2cm) como minimo.
La distancia de montaje entre una pared fija en el lado alto de la puerta y el hora de microondas es de 5" (12,7 cm).
REQUISITOS DE VENTILACION
El hora de microondas está configurado de fabrica en ventilación recirculante.
Para Obtener más información para instalar la ventilación en la pared o en el techo, consulte las instrucciones de instalación.
HORNO DE MICROONDAS
MEDIDAS DE ABERTURA/ESPACIO
| N.° DE MODELO | WMMF5930P/YWMMF5930P/MMMF6030P YWMMF6030P/KMMF330P/YKMMF330P WMMF7330R/YWMMF7330R/WMMF7530R MMMF8030P/YWMMF8030P/KMMF530P YKMMF530P/KMMF730P/YKMMF730P JMHF730R/YJMHF730R/JMHF930R YJMHF930R | |
| Medidas de la abertura/espacio pul cm | ||
| Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (A) | 12~12,75 30,5~32,4 | |
| Profundidad del gabinete superior (mínimo-máximo) Al ras* (B) 12,75~13 32,4~33 | ||
| Profundidad del gabinete superior (mínimo-máximo)* (C) 0,5 1,27 | ||
| ¿Este producto se pueda instalar al ras? Al ras significa que el electrodomésico no sobresale del gabinete. (S/N) | (A) N (B) Y | |
*Este hora de microondas está configurado de fabrica para una profundidad de gabinete superior de 12" (30,5 cm)~13" (33,02 cm), instalelo con la placac de montaje provista.

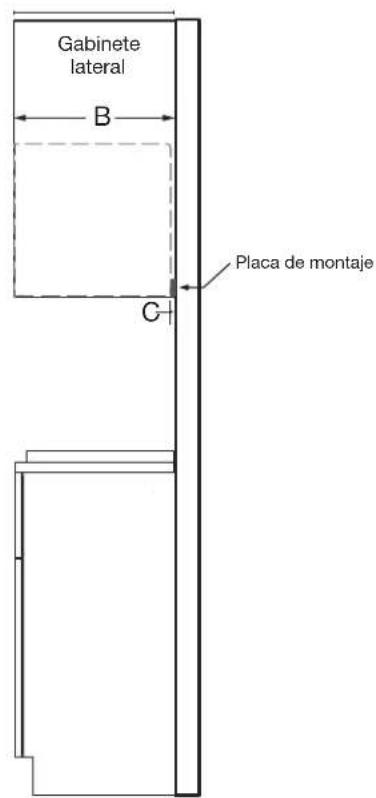

VISTA LATERAL
VISTA LATERAL
Placa de montaje
HORNO DE MICROONDAS
MEDIDAS DE ABERTURA/ESPACIO
| N.° DE MODELO | WMMF5930P/YWMMF5930P/MMMF6030P YMMMF6030P/KMMF330P/YKMMF330P WMMF7330R/YWMMF7330R/WMMF7530R MMMF8030P/YMMMF8030P/KMMF530P YKMMF530P/KMMF730P/YKMMF730P JMHF730R/YJMHF730R/JMHF930R YJMHF930R | |
| MEDIDAS DE ABERTURA/ESPACIO | pul cm | |
| Profundidad del gabinete superior (minimo-maximo) Al ras* (A1) 13¾~14 35~35,6 | ||
| Profundidad del gabinete superior (minimo-maximo) Sobresalir* (A2) 13~13¾ 33~35 | ||
| Profundidad del gabinete superior (minimo-maximo) Al ras* (B1) 14¼~14½ 36,2~36,8 | ||
| Profundidad del gabinete superior (minimo-maximo) Sobresalir* (B2) 14~14¼ 35,6~36,2 | ||
| Profundidad del gabinete superior (minimo-maximo) Al ras* (C1) 14¾~15 37,5~38,1 | ||
| Profundidad del gabinete superior (minimo-maximo) Sobresalir* (C2) 14½~14¾ 36,8~37,5 | ||
| Profundidad del gabinete superior (minimo-maximo) Al ras* (D1) 15¼~15½ 38,7~39,4 | ||
| Profundidad del gabinete superior (minimo-maximo) Sobresalir* (D2) 15~15¼ 38,1~38,7 | ||
| Profundidad del gabinete superior (minimo-maximo) Al ras* (E1) 15¾~16 40~40,6 | ||
| Profundidad del gabinete superior (minimo-maximo) Sobresalir* (E2) 15½~15¾ 39,4~40 | ||
| Parte posterior del hora de microondas a la parte posterior del gabinete o pared (F) | 1,5~3,5 3,8~8,9 | |
| ¿Este producto se pueda instalar al ras? Al ras significía que el electrodomístico no sobresale del gabinete. (S/N) | (A1, B1, C1, D1, E1) Y (A2, B2, C2, D2, E2) N | |
D-Profundidad del gabinete superior
*Para la profundidad del gabinete superior a 13" (33,02 cm) y menor o igual a 16" (40,64 cm) de profundidad del gabinete superior, instalelo con el kit de montaje sobresaliente optional W11630300, este no se incluye, pero se pueda comprar en Whirlpool®.

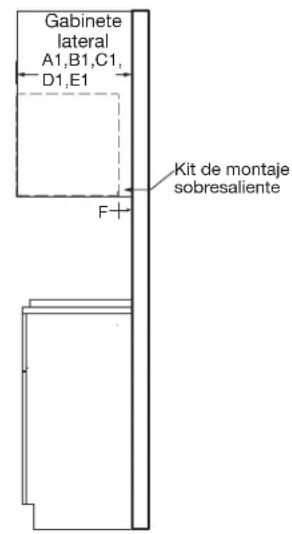

PROFUNIDAD=A1,B1,C1,D1,E1
VISTA LATERAL
VISTA POSTERIOR
PROFUNIDAD=A2,B2,C2,D2,E2
VISTA LATERAL
IMPORTANTE: Las specifications de medidas son solo para fines de planificacion.
No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, vericar las conexiones electricas/de gas, realizar cortes o起初 la instalación.
Todo s electrodomesticos estan aprobados por UL, CUL o CSA.
Dos os direcchos reservados. Usado bajo licencia en Canadá.
