Tipo de producto	Placa de cocción por inducción
Marca	CANDY
Modelo	CIE 3640
Número de zonas de cocción	3
Dimensiones del hueco (An x Pr)	56 x 49 cm
Grosor mínimo de la encimera	30 mm
Alimentación eléctrica	220-240 V ~ 50/60 Hz o 400 V 2N ~ 50/60 Hz
Potencia total máxima	Aproximadamente 7400 W (según configuración)
Potencia de las zonas (con booster)	Zona 1: 1200 W (1500 W), Zona 2: 2300 W (2600 W), Zona 3: 3000 W (4000 W)
Funciones	Booster, Temporizador (1-99 min), Bloqueo de mandos, Apagado automático, Detección de recipiente, Indicación de calor residual
Tipo de control	Electrónico táctil
Material de la superficie	Vitrocerámica
Limpieza y mantenimiento	Limpiar con una esponja y agua caliente; para residuos difíciles, usar un raspador especial para vitrocerámica
Seguridad	Apagado automático, bloqueo infantil, detección de objetos metálicos, sensor de temperatura, protección contra sobretensiones
Compatibilidad de utensilios	Fondos ferromagnéticos (acero, hierro fundido, esmaltado); diámetro ≥ 14 cm

Preguntas frecuentes - CIE 3640 CANDY

¿Qué tipos de cacerolas usar en una placa de inducción CANDY CIE 3640?

Utilice cacerolas con fondo ferromagnético: acero inoxidable, hierro fundido, esmaltado. Verifique con un imán. El diámetro debe ser de al menos 14 cm para ser detectado.

¿Cómo activar la función Booster?

Seleccione la zona de cocción deseada, luego presione la tecla BOOST. La pantalla muestra P. El booster dura 5 minutos como máximo, luego vuelve al nivel anterior.

¿Qué significa el código de error E1/E2 en la pantalla?

Los códigos E1/E2 indican una tensión eléctrica anormal. Verifique que el aparato esté correctamente enchufado y que la tensión de red corresponda a las especificaciones. Si el problema persiste, contacte al servicio posventa.

¿Cómo bloquear los mandos para seguridad infantil?

Presione la tecla bloqueo (candado). La pantalla muestra Lo. Para desbloquear, mantenga presionada la misma tecla durante 3 segundos.

¿Cómo ajustar el temporizador?

Seleccione la zona de cocción, luego presione las teclas + o - del temporizador. La duración se ajusta de 1 a 99 minutos. Valide esperando 5 segundos. Para cancelar, presione simultáneamente + y -.

¿Por qué la placa se apaga automáticamente?

La placa cuenta con un apagado automático de seguridad: según el nivel de potencia, se apaga después de 2 a 8 horas de inactividad. También se apaga si retira la cacerola o si se detecta un objeto metálico.

¿Qué hacer si la placa no calienta?

Verifique que la cacerola sea compatible (fondo ferromagnético, diámetro ≥ 14 cm) y bien centrada. Asegúrese de que el aparato esté encendido y que el indicador de calentamiento parpadee. Si aparece el símbolo ¿, la cacerola no es adecuada.

¿Cómo limpiar los residuos de azúcar quemado en la placa?

Use un raspador para vitrocerámica (se recomienda producto a base de silicona) para retirar el azúcar aún caliente. Cuidado con las quemaduras. Luego, limpie con un producto especial para vitrocerámica.

¿Puedo usar cacerolas de aluminio?

No, las cacerolas de aluminio, vidrio o cobre no son compatibles con inducción porque su fondo no es ferromagnético. Use únicamente utensilios que sean atraídos por un imán.

¿Cuáles son las dimensiones de encastre para la instalación?

El hueco debe medir 56 cm de ancho y 49 cm de profundidad. El grosor de la encimera debe ser de al menos 30 mm. Deje un espacio de 50 mm entre el recorte y las paredes o muebles.

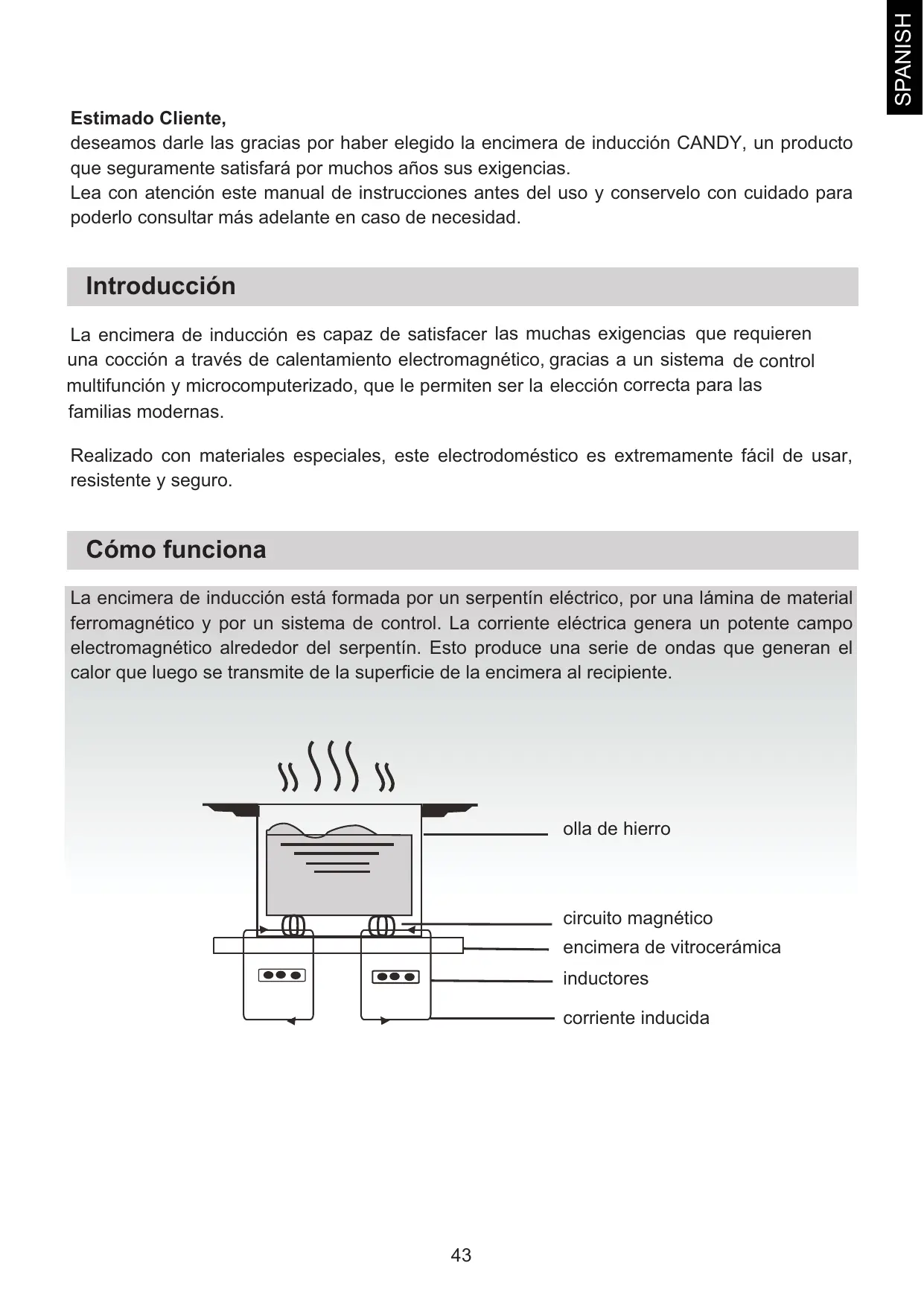

MANUAL DE USUARIO CIE 3640 CANDY

deseamos darle las gracias por haber elegido la encimera de inducción CANDY, un producto que seguramente satisfará por muchos años sus exigencias.

Lea con atención este manual de instrucciones antes del uso y conservelo con cuidado para poderlo consultar más adelante en caso de necesidad.

Introducción

La encimera de inducción es capaz de satisfacer las muchas exigencias que requieren una cocción a través de calentamiento electromagnético, gracias a un sistema de control multifunción y microcomputerizado, que le permiten ser la elección correcta para las familias modernas.

Realizado con materiales especiales, este electrodoméstico es extremamente fácil de usar, resistente y seguro.

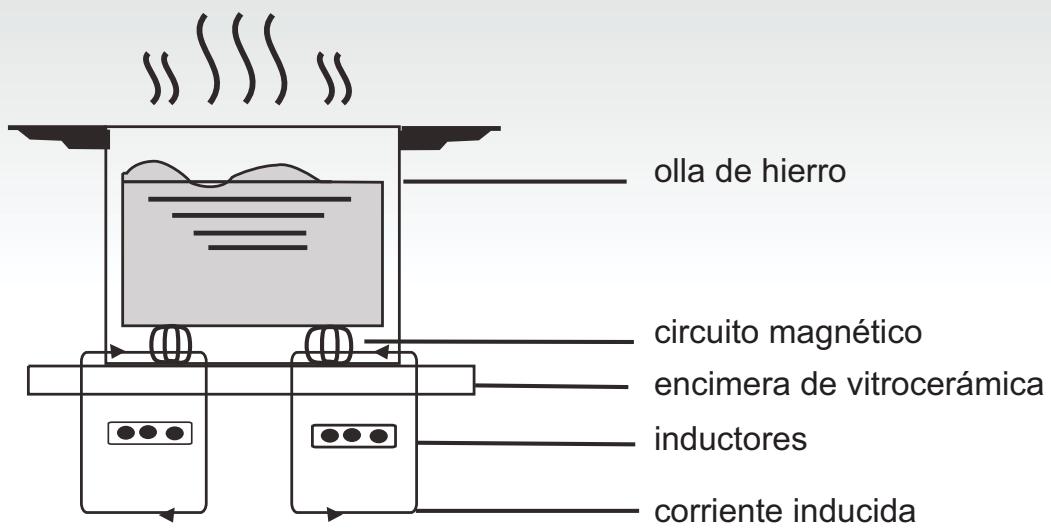

Cómo funciona

La encimera de inducción está formada por un serpentín eléctrico, por una lámina de material ferromagnético y por un sistema de control. La corriente eléctrica genera un potente campo electromagnético alrededor del serpentín. Esto produce una serie de ondas que generan el calor que luego se transmite de la superficie de la encimera al recipiente.

olla de hierro circuito magnético encimera de vitrocerámica inductores corriente inducida

Seguridad

Esta encimera se ha diseñado para uso doméstico.

Siempre atentos a mejorar nuestros productos, nos reservamos el derecho de aportar modificaciones relativas a eventuales nuevas evoluciones técnicas.

Protección contra el sobrecalentamiento

Un sensor controla la temperatura al interior de la encimera. Si la temperatura supera el nivel de seguridad, la encimera se apaga automáticamente.

Señal de objetos a contacto de la encimera

Si sobre la encimera se coloca una olla con un diámetro inferior a 80 mm., pequeños objetos (como cuchillos, tenedores, pinzas o llaves) o una olla no magnética (por ejemplo de aluminio), una señal acústica se dispara automáticamente y suena durante aproximadamente 1 minuto. Por lo tanto, si el problema persiste, la encimera se pone automáticamente en stand-by.

- Alarma calor residual

Cuando el uso de la encimera es prolongado en el tiempo, podría quedar calor residual. La letra “H” en el visor digital advierte que no hay que tocar la encimera.

Protección a través de apagado automático

El apagado automático es una función de seguridad de su encimera de inducción, que se activa automáticamente si se olvida encendida. El apagado automático de la encimera depende del nivel de intensidad utilizada, como muestra la tabla a continuación:

Nivel de intensidad	La zona de cocción se apaga automáticamente después de
1-3	8 horas
4-6	4 horas
7-9	2 horas

Cuando, al final de la cocción, la olla se aparta, la encimera de inducción deja de calentar y, después de la señal acústica de 1 minuto de duración, se apaga.

Nota bien:

las personas que llevan marcapasos pueden usar este electrodoméstico solo bajo el control del propio médico.

Instalación

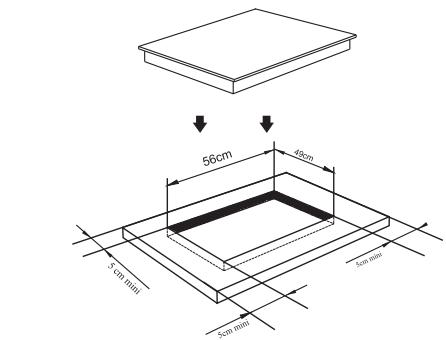

Procedimiento de instalación

1. Hacer un taladro en la superficie del mueble, respetando las medidas indicadas en el dibujo; además, para una correcta instalación, tiene que existir un espacio libre de al menos 5 cm. alrededor de la superficie. Asegurarse de que el espesor del mueble en el que se va a empotrar la encimera sea de al menos 30 mm. y que el material del que está hecho sea resistente a las altas temperaturas para evitar que se deforme a causa del calor procedente de la encimera (figura 1).

1. Asegúrese siempre de que la encimera de inducción esté bien firme en la superficie de apoyo y bien ventilado (figura 2).

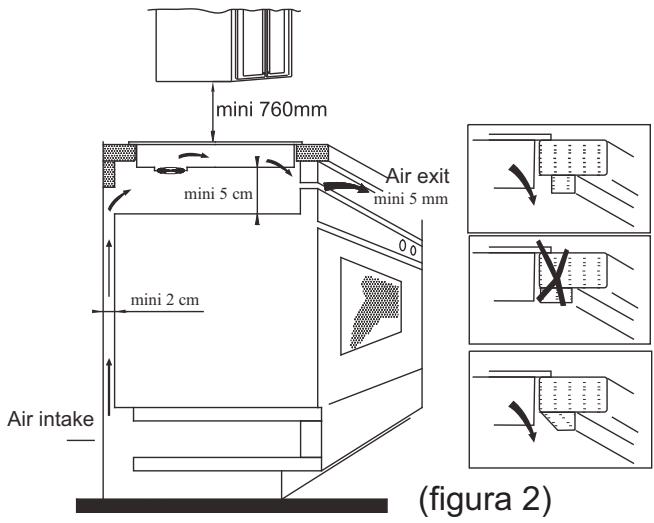

Nota: entre la encimera y el eventual elemento superior, tiene que haber un espacio de al menos 760 mm.

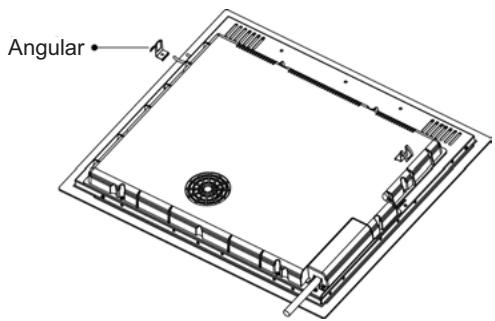

1. Después de posicionar la encimera, fijarla con cuatro angulares a la superficie de apoyo (como indicado en la figura). Luego regular cada angular en base al espesor de la superficie de apoyo.

Angular

Precauciones

(1) La encimera de inducción tiene que ser instalada por personal técnico cualificado. No efectuar la instalación solos.
(2) La encimera de inducción no ha de montarse sobre neveras, lavavajillas o lavadoras.
(3) La encimera de inducción ha de instalarse de modo que se pueda asegurar la eliminación ideal del calor.
(4) La pared y la zona de abajo de la encimera de inducción tienen que resistir al calor.
(5) A fin de evitar daños, la fina película que pega la encimera a la superficie de apoyo tiene que resistir al calor.

4. Conexiones eléctricas

La conexión a la red eléctrica ha de ser realizada por personal cualificado y según las normas vigentes. Las modalidades de conexión de la encimera están indicadas en la figura 3.

Voltaje y frecuencia	Conexión eléctrica
400V 2-N50/60HZ	1L1Negro	2L2Marrón	34N Gris y Azul	5Amarillo/verde
220-240V50/60HZ	1LNegro y Marrón		34N Gris y Azul	5Amarillo/verde

Comprobar que la instalación eléctrica esté dotada de una eficaz conexión a tierra según las normas y las disposiciones de ley. La toma a tierra es obligatoria.

La Casa Constructora declina toda responsabilidad por eventuales daños a personas o a cosas derivadas por no observar esta norma.

Si el aparato está desprovisto de enchufe, aplicar en el cable un enchufe normalizado capaz de soportar la carga indicada en la placa.

En caso de que se desea una conexión fija a la red, habrá que interponer, entre el aparato y la red, un dispositivo omnipolar de interrupción con distancia de los contactos de al menos 3 mm

Si el cable está dañado, tiene que ser sustituido solo por personal especializado El cable no tiene que ser plegado o aplastado.

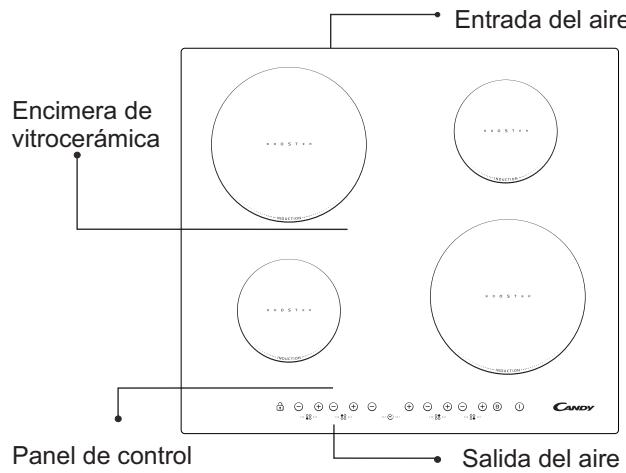

Descripción de la encimera de inducción

Encimera de vitrocerámica Entrada del aire Panel de control Salida del aire CANDY

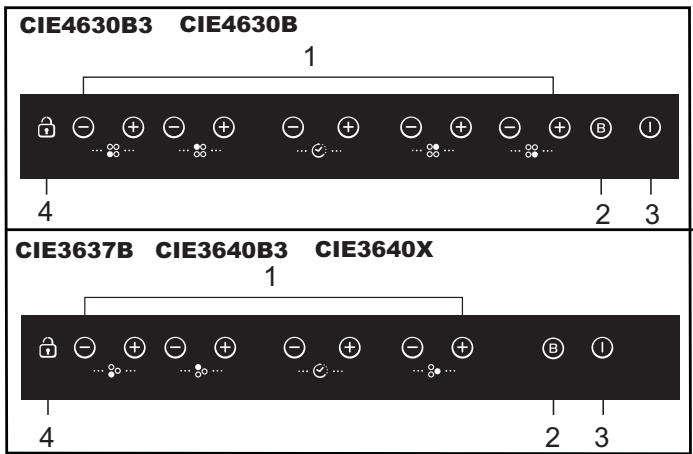

Esquema del panel de control

CIE4630B3 CIE4630B 1 4 2 3 CIE3637B CIE3640B3 CIE3640X 1 4 2 3

1. Regulación potencia
   3.ON/OFF
2. Boost
3. Sistema de bloqueo

Instrucciones para el uso

Preparación antes del uso:

Enseguida después de encenderla, la encimera emite una señal acústica, todos los led destellan por 1 segundo señalando que la encimera está en stand-by.

Poner la olla encima de la zona de cocción seleccionada.

Instrucciones de funcionamiento

Después de pulsar la tecla “ON/OFF”, todos los led señalan el símbolo “-”. Seleccionar la zona de cocción en la que se halla la olla; el led del nivel de potencia de la zona elegida destellará. Luego pulsar las teclas “+” o “-”, el display indica 5 como estándar, regular con las teclas “+” o “-” el nivel de intensidad deseado. Pulsando simultáneamente la tecla “+” y la tecla “-”, las configuraciones precedentes se ponen a cero y la zona de la encimera se apaga.

Ver la tabla a pág. 47 para la potencia específica de cada zona de cocción de la encimera.

Nota después de haber pulsado la tecla "ON/OFF", la encimera de inducción se queda en stand-by si no se efectúan otras operaciones dentro de 1 minuto.

- + ... ...

Función BOOST (cocción rápida)

Para tener una mayor rapidez de cocción, pulsar la tecla “BOOST” después de haber elegido la zona de la encimera, el display indicará “P”.

Nota:

1. La duración de la función BOOST llega a un máximo de 5 minutos, pasado este tiempo la encimera vuelve a su configuración inicial.

2. La función Booster puede trabajar en todas las zonas

3. Al activarse la función Booster, el mismo lado de cocción es limitado automáticamente debajo del nivel 2

Anulación de la función "BOOST"

Seleccionar la zona en la que está en función la modalidad BOOST, pulsar la tecla BOOST para borrar esta configuración. El nivel se pone en la potencia precedentemente configurada.

Si se presiona la tecla “-” durante la función BOOST se configura el nivel de potencia “9”.

Función programación

Al Pulsar de esta zona las teclas “+” o “-”, el indicador correspondiente empezará a parpadear. Para activar la función tiempo pulsando las teclas “+” o “-” la selección de tiempo es entre 1 y 99 minutos. Pulsando la tecla “+” el tiempo se incrementará en un minuto. Manteniendo la tecla “+” el tiempo se incrementará en diez minutos. Si el tiempo elegido excede de los 99 minutos, volverá automáticamente a 0. La misma lógica para la tecla “-”.

- ... ⏻:... + +

Confirmación programación

1. Presionando las teclas “+” o “-” del programador, se puede ajustar el tiempo.
2. Cuando el indicador de tiempo ha parpadeado durante 5 segundos, la selección del tiempo se confirmará automáticamente.

Cancelación programación

Si se presionan a la vez las teclas “+” y “-”, el indicador marcará “0” y la programación será cancelada.

Modo seguro:

Para garantizar la seguridad de los niños, la placa de inducción está dotada con un mecanismo de bloqueo.

Para bloquear: pulsar la tecla de bloqueo, entonces la placa estará en el modo bloqueo, en el temporizador aparecerá "Lo" y el resto de las teclas quedarán inutilizables excepto la de "ON/OFF"

Desbloqueando

Mantén pulsado durante dos segundos la tecla de bloqueo y la placa volverá a funcionar con

normalidad.

Potencia máxima de cada zona de cocción

Zona de cocción	CIE4630B3 CIE4630B		CIE3640B3 CIE3640X		CIE3637B
	Normal	Boost	Normal	Boost	Normal	Boost
1	1200	1500	1200	1500	1200	1500
2	2300	2600	2300	2600	2300	2600
3	1200	1500	3000	4000	3000	3700
4	2300	2600	----	----	----	----

Las potencias indicadas pueden variar según el material del que está hecha la olla y de sus dimensiones.

Selección de batería de cocina para la cocción

paella de hierro para fritos

olla de acero inox

sartén de hierro

paella de hierro

hervidor de acero inoxidable esmaltado

olla esmaltada

plato de hierro

1. Hay muchos instrumentos adecuados para la cocción sobre encimera de inducción. Esta encimera es capaz de identificarlos y testarlos aplicando uno de los siguientes métodos:

posicionar la olla en una zona de cocción. Si en el indicador de esta zona de cocción aparece un nivel de potencia, la olla es adecuada; en cambio, si aparece el símbolo “Ú”, la olla no es adecuada a la cocción a inducción.

1. Aplicar un imán en la olla: si el imán es traído por la olla, ésta última es adecuada a la cocción a inducción.

NB: el fondo tiene que contener materiales que permiten la conducción magnética. La olla tiene que tener un fondo llano con un diámetro superior a 14 cm.

1. Utilice ollas cuyo diámetro sea más grande que el gráfico de la zona seleccionada.

Si se utiliza una olla ligeramente más ancha se empleará la energía con su eficiencia máxima.

Si utiliza una olla más pequeñ a la eficiencia podría ser inferior a la prevista.

Una olla de menos de 140 mm podría no ser detectada por la placa

Seguridad y mantenimiento

Utilizar un interruptor de alimentación de seguridad adecuada.

No lavar nunca directamente con agua la encimera de inducción

No usar nunca la olla vacía (sin comida por cocer al interior), porque se puede dañar y de todas formas es peligroso.

No calentar la comida empaquetada sin antes haber abierto la caja para evitar que esta última explote a causa de la dilatación debida al calor.

Después de utilizarla por mucho tiempo, la zona de cocción se queda muy caliente. Para evitar quemaduras, no tocar la superficie de la encimera.

Controlar periódicamente que, debajo de la encimera, la circulación del aire no esté obstruida (por ej. por vidrio, papel, etc.).

No dejar objetos metálicos como cuchillos, tenedores, cucharas y tapadoras sobre la encimera para evitar que se calienten a su vez.

No usar nunca la encimera de inducción cerca de calentadores de gas o de keroseno.

No guardar abrasivos, detergentes o materiales inflamables debajo de la encimera de inducción.

Si la superficie de la encimera se rompe, apagar todo para evitar una sacudida eléctrica.

No usar ollas con el fondo rudo para evitar dañar la superficie de vitrocerámica de la encimera.

Limpiar regularmente la encimera para evitar que la suciedad se acumule y comprometa el buen funcionamiento del electrodoméstico.

Mantener el electrodoméstico lejos del alcance de los niños o consentir el uso sólo con la supervisión de un adulto.

Si el cable de alimentación está dañado tiene que ser sustituido por personal técnico especializado.

ATENCIÓN: no eliminar este producto entre los desechos domésticos. Tiene que ser eliminado separadamente.

Este electrodoméstico se ha producido según la directiva europea 2002/96/EC sobre la eliminación de los equipos eléctricos y electrónicos.

Respetando las directivas impuestas sobre la eliminación de este dispositivo, se ayuda a prevenir eventuales daños al medioambiente y a la salud provocados por una eliminación equivocada.

Este símbolo indica que el producto no se puede eliminar como los normales desechos domésticos, sino a través de los centros de reciclaje de material eléctrico y electrónico.

Para más información sobre el tratamiento, la eliminación y el reciclaje de este producto, contactar con el servicio eliminación desechos local o dirigirse a la tienda donde se compró el artículo.

Limpieza y mantenimiento

La superficie de la encimera se puede limpiar de la siguiente manera:

Tipo de suciedad	Cómo limpiar	Utensilio a usar para limpiar
poco sucio	con agua calda; después secar	esponja
muy sucio	con agua caliente y secar con una esponja abrasiva específica para vitrocerámica	esponja especial para vitrocerámica
incrustaciones	verter vinagre blanco sobre la incrustación y limpiar con un paño suave, o usar un detergente específico	hoja adhesiva específica para vitrocerámica
azúcar, plástico o aluminio disueltos	Para eliminar los residuos usar una rasqueta adecuada para vitrocerámica (para proteger el vidrio, es mejor usar un producto a base de silicona)	hoja adhesiva específica para vitrocerámica

Nota: desconectar el electrodoméstico antes de limpiarlo.

Aviso avería y control

Si ocurre una anomalía, la encimera de inducción conecta automáticamente una función de protección y en el display aparecen los siguientes códigos:

Problema	Posibles causas	Solución
F0/F1/F2	avería al ventilador	contactar al proveedor
F3-F8	avería al sensor de la temperatura	contactar al proveedor
E1/E2	tensión eléctrica anómala	controlar que haya alimentación eléctrica. Después de esta comprobación, encender otra vez el aparato
E3/E4	temperatura anómala	controlar la olla
E5/E6	irradiación del calor insuficiente	volver a encender el aparato después de que se haya enfriado

Esta es una lista de las averías más comunes.

No desmontar la encimera de inducción solos para evitar peligros y provocar daños mayores.

SERVICIO ATENCIÓN AL CLIENTE

Antes de contactar al Servicio Atención Clientes

En caso de que el producto no funcione, aconsejamos:

• comprobar si el enchufe está correctamente introducido en la toma de corriente.
• comprobar la tabla averías de arriba.

En caso de no localizar la causa del funcionamiento incorrecto:

apagar el aparato, no modificarlo y llamar al Servicio de Asistencia Técnica.

Declaración especial

Todos los contenidos de este manual han sido atentamente controlados. Sin embargo, el productor no se asume responsabilidades por errores u omisiones en la impresión.

Además, en una eventual revisión del manual de instrucciones, se podrán introducir modificaciones técnicas sin aviso previo. La imagen del producto se refiere al modelo actual.
