MANUAL DE USUARIO REF-AB-1000 NewAir

Refrigerador de Bebidas para 100 Latas

Manual del Propietario Manual v1.0

LANGUAGE INDEX

English Manual.... 3

Manual en Español.... 30

Un Nombre en el que Puedes Confiar

La confianza debe ganarse y nosotros nos ganaremos la suya. La felicidad del cliente es el centro de nuestro negocio.

Desde la fábrica hasta el almacén, desde el piso de ventas hasta su hogar, toda la familia Newair se compromete a brindar productos innovadores, un servicio excepcional y asistencia cuando más lo necesite.

Cuente con Newair

Como orgulloso propietario de Newair, bienvenido a nuestra familia. Aquí no hay robots, personas reales enviaron su producto y personas reales están aquí para ayudarlo.

Contáctenos

Por favor contacte a nuestro equipo de atención a clientes antes de realizar una devolución de producto. Estaremos felices de poder ayudar con cualquier pregunta o duda.

Lun-Vie de 8-4 (Hora del Pacífico)

Llame: 1-855-963-9247

En Línea: www.newair.com

Un miembro de nuestro equipo le responderá dentro de un lapso de 24 hrs.

Síguenos:

Facebook.com/newairusa

Especificaciones....32

Registre su Producto en Línea.... 33

Advertencias e Información de Seguridad....34

Advertencias....31

Lista de Partes....36

Diagrama de Cableado....36

Instrucciones de Instalación....37

Invertir el Sentido de la Puerta....38

Instrucciones de Uso.... 39

Limpieza Y Mantenimiento 40

Preparación Para El Almacenamiento A Largo Plazo 40

Limpieza Del Refrigerador....40

Mover El Refrigerador....41

Solución De Problemas....42

Garantía Del Fabricante....43

ESPECIFICACIONES TÉCNICAS

NUM. DE MODELO:	AB-1000
VOLTAJE:	110V-120V
NIVEL DE RUIDO:	42dB
FRECUENCIA:	60Hz
CONSUMO DE ENERGÍA:	60W
CAPACIDAD DE LATAS:	100 Latas
CAPACIDAD DE ALMACENAMIENTO:	2.4 Pies Cúbicos
RANGO DE TEMPERATURA:	37°F - 64°F
REFRIGERANTE:	R600a

REGISTRE SU PRODUCTO EN LÍNEA

¡Registre su producto Newair en línea hoy!

Aproveche todos los beneficios que ofrece el registro de productos:

Servicio y soporte

Diagnostique y resuelva problemas de servicio de forma más rápida y precisa

Notificaciones

Manténgase actualizado sobre seguridad y actualizaciones del sistema por medio de notificaciones

Promociones especiales

Inscríbase para recibir promociones y ofertas de Newair

Registrar la información de tu producto en línea de forma segura y en menos de 2 minutos:

newair.com/register

Le recomendamos que adjunte una copia de su recibo de compra a continuación y registre la siguiente información, que se encuentra en la placa de identificación del fabricante en la parte posterior de la unidad. Necesitará esta información si es necesario ponerse en contacto con el fabricante para consultas de servicio.

Fecha de Compra: ____

Número del modelo: ____

ADVERTENCIAS E INFORMACIÓN DE SEGURIDAD

ADVERTENCIAS

Para reducir el riesgo de incendio, descarga eléctrica o lesiones al usar su electrodoméstico, siga estas precauciones básicas:

Antes de usar el aparato, lea este manual de usuario para asegurarse de que obtiene el máximo beneficio de él.

- Este aparato no está diseñado para que lo utilicen personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, a menos que estén bajo la supervisión de una persona responsable de su seguridad.

- Este aparato puede ser utilizado por niños de 8 años o más bajo la supervisión de un adulto. Asegúrese de que los niños no jueguen con el aparato.

- Los niños no deben realizar la limpieza ni el mantenimiento del aparato.

- Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o un técnico calificado para evitar un peligro.

- Para evitar un peligro debido a la inestabilidad del aparato, debe instalarse de acuerdo con las instrucciones.

- Al colocar el aparato, asegúrese de que el cable de alimentación no esté enredado o dañado.

- No utilice extensiones o regletas múltiples para el aparato.

- Mantenga las aberturas de ventilación libres de obstrucciones.

- No utilice dispositivos mecánicos u otros medios para acelerar el proceso de descongelación, a menos que se recomiende en este manual.

- No dañe el circuito del refrigerante.

- No utilice aparatos eléctricos dentro de los compartimentos de almacenamiento de bebidas del aparato.

- No almacene sustancias explosivas como latas de aerosol dentro de este aparato.

- Este aparato está diseñado para ser utilizado en aplicaciones domésticas y similares, como áreas de cocina para el personal en tiendas, oficinas y otros entornos residenciales de trabajo o similares.

- Los niños de 3 a 8 años pueden cargar y descargar aparatos de refrigeración bajo la supervisión de un adulto.

- Para evitar que las bebidas se echen a perder, respete las siguientes instrucciones:

○ Abrir la puerta durante períodos prolongados puede provocar un aumento significativo de la temperatura en los compartimentos del aparato.
○ Limpiar con regularidad las superficies que puedan entrar en contacto con bebidas y sistemas de drenaje accesibles.
Si el aparato de refrigeración se deja vacío durante períodos prolongados, apáguelo, descongele, limpie, seque y deje la puerta abierta para evitar que se forme moho dentro del aparato.

Nota: Este aparato contiene refrigerante inflamable R600a y un agente espumante ciclopentano. Evite el fuego de contacto cuando lo transporte y lo use.

Asegúrese de que un técnico profesional realice cualquier reparación o servicio cuando sea necesario. Envíelo a la estación de eliminación local designada para desechar el aparato apropiadamente.

Desecho correcto de este producto

Este símbolo en el producto, o en su empaque, indica que este producto no puede ser tratado como basura doméstica. En su lugar, debe llevarse al punto para el reciclaje de equipos eléctricos y electrónicos. Si se asegura de que este producto se desecha correctamente, ayudará a prevenir posibles consecuencias negativas para el medio ambiente y la salud humana, que de otro modo podrían ser causadas por el manejo inadecuado de los desechos de este producto. Para obtener información más detallada sobre el reciclaje de este producto, comuníquese con su ayuntamiento, el servicio de eliminación de desechos domésticos o la tienda donde compró el producto.

- GUARDE ESTAS INSTRUCCIONES -

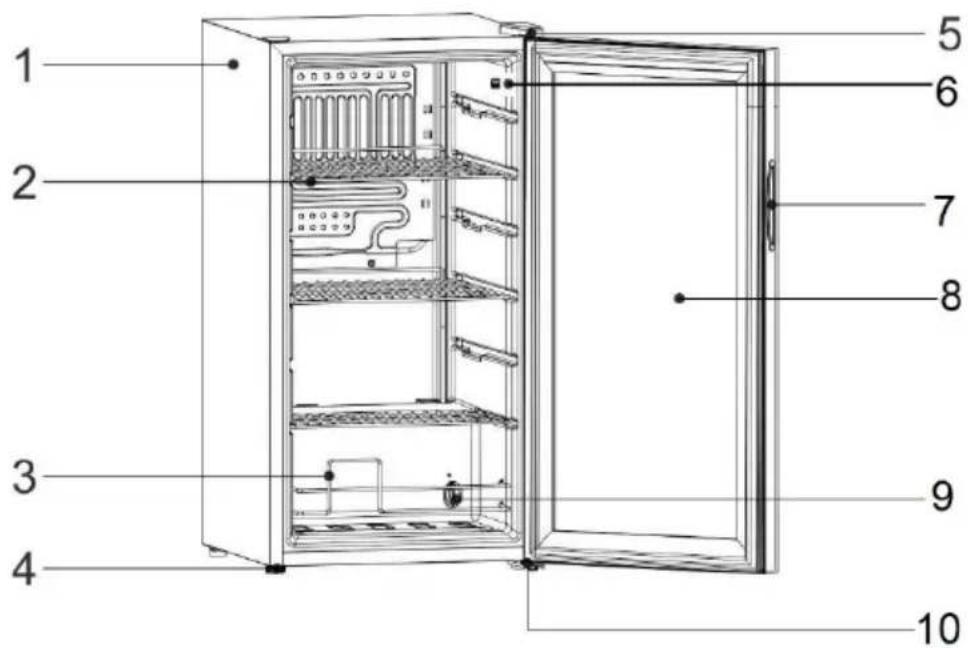

LISTA DE PARTES

1 2 3 4 5 6 7 8 9 10

1. Gabinete
2. Repisa
3. Barra de retención
4. Pie nivelador

5. Bisagra superior de la puerta

6. Interruptor

7. Puerta de vidrio
8. Manija de la puerta
9. Control de temperatura
10. Bisagra inferior

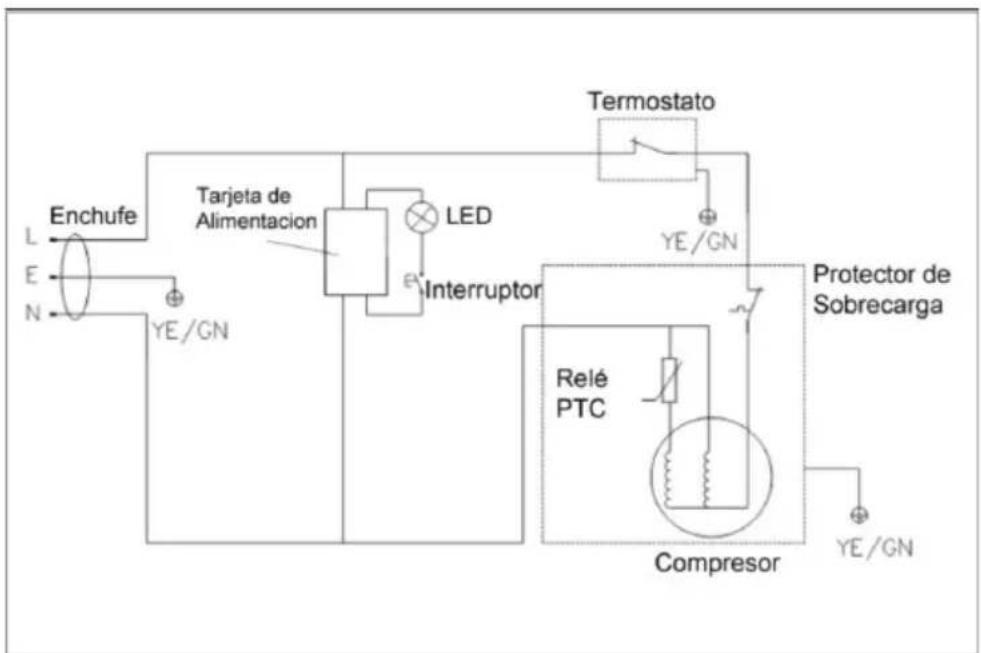

DIAGRAMA DE CABLEADO

INSTRUCCIONES DE INSTALACIÓN

• Este electrodoméstico está diseñado para instalarse independientemente y no debe estar empotrado.
• Coloque su electrodoméstico en un piso que sea lo suficientemente fuerte para soportar el aparato cuando esté completamente cargado. Para nivelar su electrodoméstico, ajuste las patas niveladoras en la parte inferior del electrodoméstico.
• Deje al menos 4 pulgadas (10 cm) de espacio entre la parte superior, la parte posterior y los lados del electrodoméstico, lo que permite la circulación de aire adecuada para enfriar el compresor y el condensador.
• Ubique el aparato lejos de la luz solar directa y fuentes de calor (estufa, calentador, radiador, etc.). La luz solar directa puede afectar el revestimiento acrílico y las fuentes de calor pueden aumentar el consumo eléctrico. Las temperaturas ambientales extremadamente frías también pueden hacer que la unidad no funcione correctamente.
• Evite colocar el aparato en áreas húmedas o donde pueda estar cerca del contacto con el agua.
• Conecte la unidad a un tomacorriente exclusivo de pared con conexión a tierra correctamente instalado. No corte ni retire bajo ninguna circunstancia la tercera clavija (tierra) del cable de alimentación. Cualquier pregunta relacionada con la alimentación y / o la conexión a tierra debe dirigirse a un electricista certificado o un centro de servicio autorizado.
• Después de enchufar el electrodoméstico a un tomacorriente de pared, deje que se enfríe durante 2-3 horas antes de colocar cualquier artículo en el compartimiento.
• Para encender la luz LED interna, use el interruptor interior localizado dentro de la unidad del lado derecho.

INVERTIR EL SENTIDO DE LA PUERTA

Herramientas: Destornillador plano, destornillador estrella

PRECAUCIÓN: Antes de empezar, desconecte el refrigerador de la corriente.

Para remover la puerta:

1. Utilizando un destornillador plano, remueva cuidadosamente la cobertura plástica de la bisagra.
2. Utilizando un desatornillador estrella, remueva los tornillos y remueva la bisagra superior. Mantenga las partes juntas y póngalas a un lado.
3. Levante la puerta de la bisagra inferior y ponga la puerta a un lado.
4. Remueva la bisagra inferior removiendo los tornillos con un destornillador estrella.

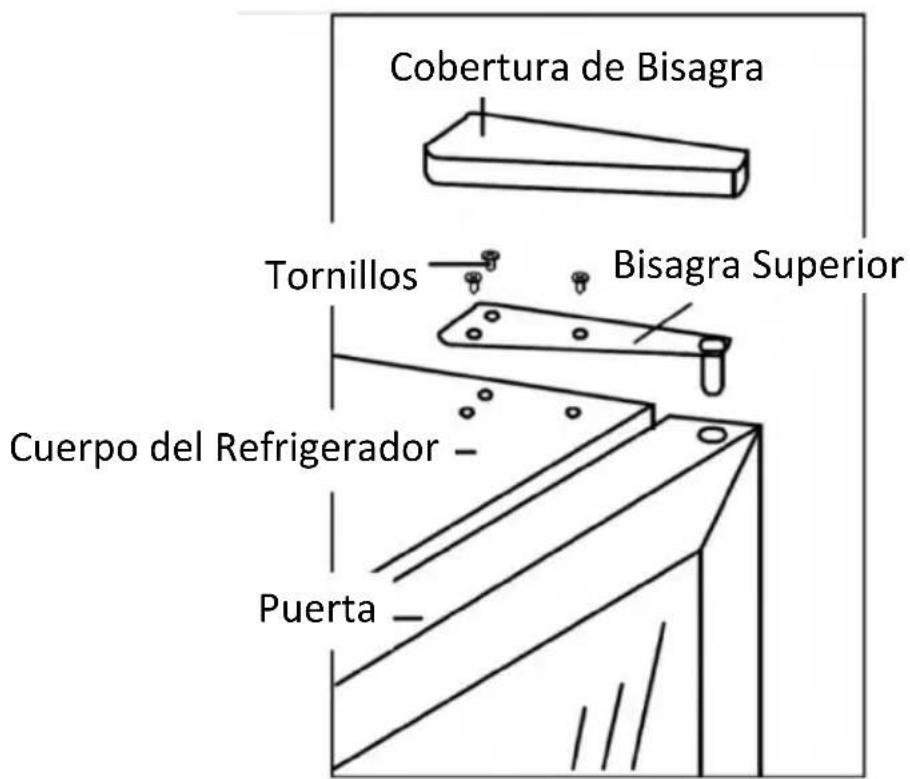

Para reinstalar la puerta:

1. Utilizando un destornillador plano, remueva la cobertura de la esquina contraria de la parte superior frontal del refrigerador. Póngalos a un lado.
2. Instale la bisagra inferior en la esquina contraria y apriete con tornillos. Posicione la puerta en la bisagra inferior.
3. Alinee la puerta en la bisagra inferior e instale la bisagra superior.
4. Presione las coberturas en sus orificios correspondientes en el inserto de bisagra original.

Cobertura de Bisagra Tornillos Bisagra Superior Cuerpo del Refrigerador - Puerta -

INSTRUCCIONES DE OPERACIÓN

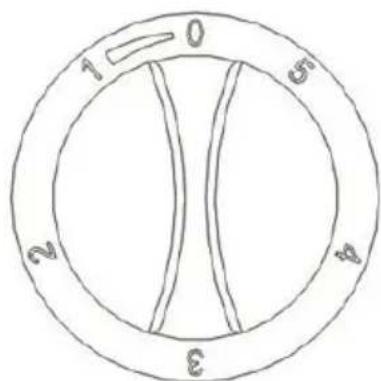

Configuración del control de temperatura

1 2 3 4 5 6

1. Las marcas en la perilla de control de temperatura no representan el valor de temperatura específico, sino el nivel de aumento o disminución de la temperatura. El nivel 5 significa la temperatura más baja y el nivel 1 significa la más alta. Los usuarios pueden ajustar la perilla de control de temperatura según sus necesidades.
2. Si la temperatura ambiente es alta y la perilla de control de temperatura está en "5", el compresor funcionará continuamente.
3. Antes de apagar el refrigerador, ajuste la perilla a "0".
4. Si se corta la alimentación del refrigerador, espere al menos 5 minutos para reiniciar. Si se enciende antes de este tiempo, es posible que el refrigerador no funcione correctamente.
5. Cuando la perilla de control de temperatura esté en "0", el compresor dejará de funcionar, pero no se cortará el suministro de energía del refrigerador.

LIMPIEZA Y MANTENIMIENTO

PREPARACIÓN PARA EL ALMACENAMIENTO A LARGO PLAZO

Si el frigorífico no se utilizará durante mucho tiempo, será necesario descongelar la unidad y secar completamente el interior.

1. Desconecte el refrigerador de la fuente de alimentación quitando el enchufe de la toma de corriente.

ADVERTENCIA: No toque el enchufe con las manos mojadas. Nunca desenchufe la unidad tirando del cable.

1. Deje la puerta abierta hasta que la unidad esté completamente seca por dentro. Coloque una toalla en la parte inferior del interior de la unidad para evitar fugas al piso.

PRECAUCIÓN: Guarde la unidad fuera del alcance de los niños. Si tiene niños, es posible que desee tomar precauciones adicionales, como quitar la puerta.

LIMPIEZA DEL REFRIGERADOR

• Desconéctese de la corriente y retire todos los elementos, incluidos los estantes.
• Limpie el interior con una solución de agua tibia y bicarbonato de sodio. La solución debe contener aproximadamente 2 cucharadas de bicarbonato de sodio en un litro de agua.
• Limpia los estantes con una solución de detergente suave.
• Limpia el exterior del refrigerador con agua tibia y un detergente líquido suave.
• No use un estropajo o un cepillo de acero en la superficie de acero inoxidable. Estos erosionarán el acero inoxidable y lo oxidarán.

PRECAUCIÓN: Si no desconecta el aparato antes de limpiarlo, podría provocar una descarga eléctrica o lesiones.

MOVER EL REFRIGERADOR

• Retire todos los elementos del interior del aparato.
• Deje la puerta abierta hasta que la unidad esté completamente seca por dentro. Coloque una toalla en la parte inferior del interior de la unidad para evitar fugas al piso.
• Asegure firmemente las repisas dentro de la unidad y cierre la puerta con cinta adhesiva.
• Gire las patas ajustables hacia arriba en la base para evitar dañarlas.
• Mantenga el refrigerador erguido durante todo el transporte.

SOLUCIÓN DE PROBLEMAS

Puede intentar resolver los siguientes problemas sencillos por su cuenta. Si necesita más ayuda, comuníquese con el servicio de atención al cliente.

Problema	Posibles causas y solución
El refrigerador no funciona	Compruebe si el aparato está conectado a la alimentación o si el enchufe está en contacto sólido.Compruebe si el voltaje es demasiado bajo.Compruebe si hay un corte de energía o se han disparado los circuitos.
La luz no enciende	Compruebe si el refrigerador está conectado a la fuente de alimentación o si la bombilla está dañada.Si es necesario, reemplace la bombilla.
Ruidos fuertes	Compruebe si el suelo está nivelado y si el refrigerador se encuentra sobre una superficie estable.Compruebe si el producto está en contacto con paredes u objetos externos.Zumbido: El compresor puede producir zumbidos durante el funcionamiento y los zumbidos son fuertes, especialmente al arrancar o detenerse. Esto es normal.Crujido: el refrigerante que fluye dentro del aparato puede producir crujidos, lo cual es normal.
La temperatura interna no es lo suficientemente fría	Es posible que la puerta no esté siendo cerrada correctamente, se abra con frecuencia o durante demasiado tiempo.El ajuste de temperatura puede ser inadecuado, intente ajustar el ajuste de temperatura.El aparato puede estar expuesto a la luz solar directa o demasiado cerca de otras fuentes de calor.Puede haber una mala disipación de calor si no hay suficiente espacio de enfriamiento alrededor del producto.

GARANTÍA DEL FABRICANTE

Este aparato está cubierto por una garantía limitada del fabricante. Durante un año a partir de la fecha original de compra, el fabricante reparará o reemplazará cualquier pieza de este electrodoméstico que demuestre tener defectos de materiales y mano de obra, siempre que el electrodoméstico se haya utilizado en las condiciones de funcionamiento normales previstas por el fabricante.

Términos de garantía:

Durante el primer año, cualquier componente de este electrodoméstico que se encuentre defectuoso debido a los materiales o la mano de obra será reparado o reemplazado, a discreción del fabricante, sin cargo para el comprador original. El comprador será responsable de los gastos de traslado o transporte.

Exclusions de garantía:

La garantía no se aplicará si el daño es causado por cualquiera de los siguientes:

• Fallo de alimentación
• Daños durante el transporte o al mover el aparato
• Suministro de energía inadecuado, como bajo voltaje, cableado doméstico defectuoso o fusibles inadecuados
• Accidente, alteración, mal uso o abuso del aparato como el uso de accesorios no aprobados, circulación de aire inadecuada en la habitación o condiciones de funcionamiento anormales (temperaturas extremas)
• Uso en aplicaciones comerciales o industriales
• Incendio, daños por agua, robo, guerra, disturbios, hostilidad o casos fortuitos como huracanes, inundaciones, etc.
• Uso de fuerza o daño causado por influencias externas
• Aparatos parcial o totalmente desmontados
• Exceso de desgaste por parte del usuario

Obtención del servicio:

Cuando haga un reclamo de garantía, tenga disponible la factura de compra original con la fecha de compra. Una vez confirmado que su electrodoméstico es elegible para el servicio de garantía, todas las reparaciones serán realizadas por un centro de reparación autorizado de Newair™. El comprador será responsable de los gastos de traslado o transporte. Las piezas y / o unidades de reemplazo serán nuevas, refabricadas o reacondicionadas y están sujetas a la discreción del fabricante. Para soporte técnico y servicio de garantía, envíe un correo electrónico a [e-mail].
