MANUAL DE USUARIO RTEX-08 Rheem

Calefones eléctricos sin tanque

INSTRUCCIONES DE INSTALACIÓN Y MANUAL DEL PROPIETARIO

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

Cuando se instala o usa un aparato eléctrico de alto voltaje, siempre se deben tener en cuenta precauciones de seguridad básicas. En ningún caso se debe intentar limpiar, instalar, inspeccionar, reparar, desarmar ni reparar de ninguna otra manera este calefón sin apagar primero toda la alimentación de energía a la unidad directamente en la caja de disyuntores. SI SE IGNORA ESTA ADVERTENCIA SE PUEDEN PRODUCIR LESIONES CORPORALES GRAVES O LA MUERTE.

ESTE PRODUCTO DEBE SER INSTALADO POR UN ELECTRICISTA CALIFICADO Y UN PLOMERO CALIFICADO DE ACUERDO CON TODOS LOS CÓDIGOS ELÉCTRICOS Y DE PLOMERÍA NACIONALES, ESTATALES, PROVINCIALES Y LOCALES.

POR FAVOR, LEA ESTAS INSTRUCCIONES METICULOSAMENTE Y EN SU TOTALIDAD ANTES DE LA INSTALACIÓN Y EL USO. DE NO HACERLO SE PODRÍAN PRODUCIR DAÑOS MATERIALES, LESIONES GRAVES O LA MUERTE.

Este manual se debe entregar al propietario después de la instalación y se debe conservar para referencia futura.

Advertencia de la Propuesta 65: Este producto contiene una o más sustancias químicas que, conforme al estado de California, producen cáncer, defectos de nacimiento u otros daños reproductivos.

Probado y cercado por la Water Quality Associaon de conformidad con la norma NSF/ANSI 372 sobre cumplimiento de ausencia de plomo.

¡Reconozca este símbolo como una indicación de información importante de seguridad!

destruya este manual. Léalo cuidadosamente y manténgalo en un lugar seguro para referencia futura.

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD. LEA TODAS LAS INSTRUCCIONES ANTES DEL USO.

¡PELIGRO! GRADUACIÓN SEGURA DE LA TEMPERATURA DEL AGUA

La seguridad y la conservación de la energía son factores a considerar cuando se selecciona la graduación de temperatura del agua del termostato del calefón. La temperatura del agua por encima de 52 °C (125 °F) puede causar quemaduras graves o la muerte por escaldaduras. Asegúrese de leer y observar las advertencias indicadas en la equeta que se ve en la imagen de abajo. Esta equeta también se encuentra en el calefón cerca del panel de acceso al termostato.

Aviso: Se recomiendan las válvulas mezcladoras para reducir la temperatura del agua en el punto de uso mezclando agua caliente y fría en las tuberías de derivación. Se recomienda instalar una válvula mezcladora que cumpla con la Norma para Válvulas Mezcladoras Acvadas por Temperatura para Sistemas de Distribución de Agua Caliente ASSE 1017.

El cuadro que aparece arriba se puede usar como guía para determinar la temperatura del agua adecuada para su hogar.

PELIGRO Una vez que la unidad esté instalada y que se haya comprobado que no tenga fugas de agua, acve el interruptor y presione el botón de encendido para acvar el calefón. El calefón se puede desacvar presionando el botón de encendido una vez más. Cuando el calefón esté energizado, el control electrónico energizará automácamente el componente cuando detecte caudal de agua.

La temperatura del agua caliente suministrada por el calefón depende del vataje del componente calefactor, de la temperatura del agua fría entrante y de la velocidad del caudal de agua a través del calefón. La reducción de la velocidad de caudal aumenta la temperatura de salida y el aumento de la velocidad de caudal reduce la temperatura de salida.

Es importante tener en cuenta que todos los calefones sin tanque están sujetos a una velocidad de caudal máxima. El calefón no será capaz de calentar agua hasta la temperatura deseada si la velocidad de caudal excede la capacidad del calefón. Para que el calefón funcione correctamente, se debe hacer coincidir cuidadosamente para su aplicación, y se deben utilizar aireadores para limitar el caudal de agua. Consulte la Tabla I para determinar las velocidades de caudal máximas y el aumento de la temperatura para cada modelo.

PRECAUCIÓN La temperatura de salida de agua puede ser superior cuando se ulice el calefón sin tanque con bajas velocidades de caudal o cuando se ulice con una temperatura de entrada de agua alta.

ACERCA DE SU CALEFÓN SIN TANQUE

¡Felicitaciones por la compra del calefón eléctrico sin tanque!

Para obtener el mejor rendimiento y ahorro energéco de su calefón eléctrico sin tanque es importante que se lo instale de acuerdo con nuestras instrucciones y los códigos eléctricos y de plomería aplicables a su área y que lea este manual meculosamente para compenetrarse de las instrucciones operavas y sugerencias importantes.

Si ene alguna pregunta en cualquier momento, por favor, comuníquese con nosotros directamente en:

Departamento Nacional de Servicio del Fabricante

400 Captain Neville Dr. Waterbury, CT 06705 Teléfono: 1-(800)-374-8806.

CONTENIDO

1. ANTES DE LA INSTALACIÓN
2. SELECCIÓN DEL LUGAR DE INSTALACIÓN
3. MONTAJE DE SU CALEFÓN
4. INSTALACIÓN DE PLOMERÍA
5. INSTALACIÓN ELÉCTRICA
6. GUÍA DE TAMAÑOS
7. INSTRUCCIONES OPERATIVAS GENERALES
8. MANTENIMIENTO
9. GUÍA PARA LA SOLUCIÓN DE PROBLEMAS
10. INTERFAZ DEL USUARIO

1 - ANTES DE LA INSTALACIÓN

POR FAVOR, LEA ESTAS INSTRUCCIONES METICULOSAMENTE Y EN SU TOTALIDAD ANTES DE LA INSTALACIÓN Y EL USO. SI NO SE RESPETAN LAS INSTRUCCIONES SE PODRÍAN PRODUCIR DAÑOS MATERIALES, LESIONES PERSONALES GRAVES O LA MUERTE.

Al instalar este producto usted reconoce los términos de la garana del fabricante. Después de instalado el calefón no devuelva el producto al lugar de compra. Si ene alguna pregunta sobre la garana o las policas de devolución del producto, por favor, comuníquese con el Departamento Nacional de Servicio del Fabricante llamando al 1-[phone].

Inspeccione todos los componentes. El contenido de la caja debe incluir una de las siguientes unidades:

• 3,5 kW
- 5,5 kW

2 - SELECCIÓN DEL LUGAR DE INSTALACIÓN

Este producto únicamente se puede instalar en interiores.

NO instale este producto en un lugar donde pueda estar sujeto a temperaturas de congelación. Si el agua que está dentro de su calefón sin tanque se congela puede causar daños graves y permanentes que no abiertos por la garantía.

NO coloque el calefón en un lugar de difícil acceso.

Asegúrese de que el calefón y el caño de salida del agua caliente no estén al alcance de los niños, de manera que no estén en condiciones de alterar los controles de temperatura ni de lesionarse al tocar la cañería de salida del agua caliente. La cañería del agua de salida puede estar muy caliente.

Este producto NO necesita ventilación.

Evite instalar su calefón sin tanque en un lugar propenso a la humedad excesiva o el polvo o en un área donde pueda ser salpicado con agua u otros líquidos. NO lo instale debajo de cañerías de agua o aire acondicionado que puedan tener pérdidas o condensar humedad que pudieran luego gotear dentro del calefón. NO lo instale encima de tableros o cajas de empalme eléctricos.

PRECAUCIÓN: El calefón no se debe ubicar en un área donde un derrame provoque daños al área

adyacente o los pisos inferiores de la estructura. Si no se pueden evitar esas áreas, se recomienda instalar una bandeja de goteo adecuada, con buen drenaje, debajo del calefón. Asegúrese de seguir todos los requisitos del código para tales instalaciones, según los requisitos para su área. Recomendamos que instale una bandeja de goteo (conectada a un drenaje de seguridad) debajo del calefón para evitar daños en la propiedad en el caso poco probable de que se produzca una fuga. De manera alternativa, puede instalar un detector de fugas de agua activo y cerrar la válvula diseñada para interrumpir el suministro de agua del hogar en caso de que alguna vez se detecte una fuga.

3 - MONTAJE DE SU CALEFÓN

El calefón se debe asegurar a la superficie de montaje con 4 tornillos (de 2,54 cm [1 in] de largo como mínimo) según la plantilla de instalación para calefones. Asegúrese de que la superficie de montaje sea sólida y firme y que la unidad quede nivelada antes de sujetar los tornillos. Para facilitar la instalación y el servicio, le recomendamos instalar este producto en posición vertical, con las conexiones de entrada y de salida de agua en la parte inferior de la unidad.

Separaciones recomendadas:

30,4 cm (6 in) por encima y por debajo del calefón

15,2 cm (6 in) delante y a los costados del calefón

Los materiales combustibles se deben mantener a 61 cm (24 in) de distancia del calefón y del caño de salida de agua caliente.

4 - INSTALACIÓN DE PLOMERÍA

Por favor, siga todas las instrucciones de plomería con atención. Recomendamos que este producto sea instalado por un plomero matriculado y calicado de conformidad con todos los códigos de plomería nacionales, estatales, provinciales y locales aplicables.

Instrucciones de instalación

Este calefón se suministra con accesorios NPT de ½ in, NO los suelde ni use pegamento.

PASO 1: Enjuague completamente la cañería de suministro de agua fría para eliminar la suciedad y conecte la cañería de AGUA CALIENTE con la SALIDA del calefón ubicada del lado izquierdo mirando la unidad de frente. Conecte la cañería de AGUA FRÍA con la ENTRADA DE AGUA FRÍA marcada del calefón ubicada del lado derecho mirando la unidad de frente.

PASO 2: Después de apretar las dos uniones del calefón, abra varios grifos de agua caliente y deje correr el agua a través del calefón durante al menos 2 o 3 minutos. Este proceso purga todo el aire de las cañerías y SE DEBE realizar antes de encender la alimentación eléctrica de la unidad. SI NO SE REALIZA ESTE PASO SE PUEDEN PRODUCIR DAÑOS PERMANENTES EN LOS ELEMENTOS CALEFACTORES. Si se realiza alguna tarea de mantenimiento del calefón o del sistema de cañerías del hogar que pudiera introducir aire en las cañerías es importante apagar el suministro eléctrico del calefón y purgar el aire de las cañerías antes de encender la unidad.

PASO 3: Inspeccione con atención todas las conexiones, uniones y la válvula de alivio de presión (en caso de haber) para detectar cualquier pérdida.

AVISOS IMPORTANTES:

1. No suelde ningún caño con la unidad conectada a la cañería; el calor de soldadura puede dañar el sensor de caudal. Si lo hace se anulará la garana.
2. Este calefón automáco sin tanque está equipado con interruptores de termostato de restauración automáca electromecánicos y controlados por computadora para protección contra alta temperatura por limitación. Como este producto no usa un tanque de almacenamiento, en la mayoría de las instalaciones no se necesita una válvula de alivio de presión y temperatura (T&P). La norma UL 499 NO exige el uso de una válvula de alivio de presión. Sin embargo, tal vez sea necesario instalar una válvula T&P para cumplir con los códigos de su área. Si es así, instale la válvula de alivio de presión de acuerdo con los códigos locales y asegúrese de que funcione correctamente y que el aire se purgue de la válvula antes de instalar el calefón. Al conectar con un tubo CPVC exible o de alta temperatura recomendamos usar una válvula T&P para mayor seguridad.

Por favor, tenga en cuenta lo siguiente: Las instalaciones realizadas en el estado de Massachusetts y en el estado de Kentucky exigen válvula de alivio de presión. Por favor, consulte los códigos de instalación locales para ver los requisitos especiales.

1. La presión de agua operativa máxima es 150 psi (1035 kPa). Si la presión de agua es superior, se debe instalar una válvula reductora de presión en la tubería de suministro de agua de entrada principal antes de instalar el calefón eléctrico sin tanque.
2. Se recomienda el uso de mangueras exibles para calefón como parte de la instalación. Al conectar el caño de agua de entrada a la unidad asegúrese de usar una llave para sujetar la conexión de la unidad y otra llave para ajustar, de manera que el sensor de caudal de la unidad no se suelte ni dañe. Se pueden producir daños internos graves en el calefón si las conexiones de entrada o salida se aprietan en exceso o si se realizan conexiones de soldadura.
3. Recomendamos instalar una válvula de cierre manual (válvula esférica) en la entrada y salida del calefón de manera que haya un punto de cierre conveniente disponible en caso de ser necesario realizar alguna tarea de mantenimiento o reparación en el futuro. Es sumamente importante lavar las cañerías con

chorro de agua para eliminar cualquier pasta o residuo de plomería que pudiera ser causado por soldadura antes de conectar los caños al calefón.

Recomendamos que todas las cañerías o mangueras de agua que se encuentren dentro de 1m (3) de distancia de las conexiones de entrada y salida tengan capacidad nominal para aplicaciones de alta temperatura con un valor mínimo de 66 °C (150 °F).

ADVERTENCIA: COMPRUEBE QUE NO HAYA FUGAS ANTES DE PROCEDER CON LA INSTALACIÓN ELÉCTRICA.

5 - INSTALACIÓN ELÉCTRICA

ADVERTENCIA El fabricante recomienda que este producto sea instalado por un electricista matriculado y calicado de conformidad con todos los códigos de electricidad nacionales, estatales, provinciales y locales aplicables. Como sucede con todos los aparatos eléctricos, en ningún caso debe intentar instalar, reparar ni desarmar este calefón sin antes desconectar todo el suministro eléctrico de la unidad directamente en la caja de fusibles o disyuntor. Asegúrese de desconectar todos los disyuntores. SI SE IGNORA ESTA ADVERTENCIA SE PUEDEN PRODUCIR LESIONES CORPORALES GRAVES O LA MUERTE.

Todo el cableado (calibre del cable) y la protección de circuitos (disyuntores) deben cumplir con el Código Eléctrico Nacional en EE.UU. (NEC) o el Código Eléctrico Canadiense de Canadá (CEC). De lo contrario se pueden producir daños materiales y/o lesiones personales y se anula la garana. Nota: El Código Eléctrico Canadiense generalmente exige que todos los cables de suministro y la protección de circuitos correspondiente utilizados para la calefacción domésca por agua caliente y las aplicaciones de calefacción hidráulica sean de una medida como mínimo igual al 125 % de la capacidad nominal máxima del calefón (vea las especificaciones del modelo más abajo).

Antes de instalar este producto, asegúrese de que el hogar tenga suciente energía eléctrica disponible para manejar la carga de amperaje máxima del calefón aplicable.

AVISOS IMPORTANTES:

Los calefones de 3,5 y 6,0 kW requieren 1 juego de cable y conexión a erra (consulte el diagrama de cableado)

Por favor, vea las especificaciones eléctricas por calefón y diagrama de cableado en la página siguiente para consultar información eléctrica adicional.

Cada juego de cables se debe conectar con su propio disyuntor de doble polo individual.

Instrucciones de instalación

PASO 1: Tome cada par de cables y conéctelo con un disyuntor (vea el diagrama de cableado). Asegúrese de que cada disyuntor se conecte con un cable negro y un cable rojo

PASO 2: Con un calibre de cable adecuado que cumpla con todos los códigos eléctricos aplicables para el tamaño de disyuntores utilizados, enda los juegos correctos de cable desde el tablero del disyuntor principal de su hogar hasta el calefón sin tanque.

PASO 3: Se necesita un conductor de erra separado para cada circuito de entrada.

PASO 4: VUELVA A COMPROBAR las conexiones eléctricas para asegurarse de que sean correctas y que todas las conexiones de cables estén rmes y sujetas. También conrme que se haya utilizado el tamaño de disyuntor y el calibre de cable correctos y que la unidad se haya conectado a erra de acuerdo con los códigos aplicables.

PASO 5: Conrme que se haya purgado todo el aire de las cañerías de agua antes de encender el suministro eléctrico de la unidad. Consulte el PASO 2 de la sección instalación de plomería.

PRECAUCIÓN Asegúrese de haber hecho las conexiones correctas. Debe seguir la conexión de cables tal

como se muestra para asegurar el funcionamiento adecuado de la unidad. Si mezcla un juego de cables

con otro la unidad no funcionará correctamente aun cuando se encienda y parezca funcionar correctamente. ¡El calefón ya está instalado y listo para el uso! Siga las Instrucciones operavas generales para completar la instalación. Recomendamos enfácamente que esto se realice en presencia del propietario.

Especicaciones eléctricas por entrada de calefón

ENTRADA DE CALEFÓN	3,5 kW	5,5 kW
ELEMENTOS	1	1
VOLTAJE	120 V	220 V
MÁX kW	3,5 kW	5,5 kW
AMPERAJE MÁXIMO	29 A	25 A
DISYUNTORES REQUERIDOS	1 x 30 A	1 x 30 A
CALIBRE DE CABLE REQUERIDO	1 x 10 AWG	1 x 10 AWG

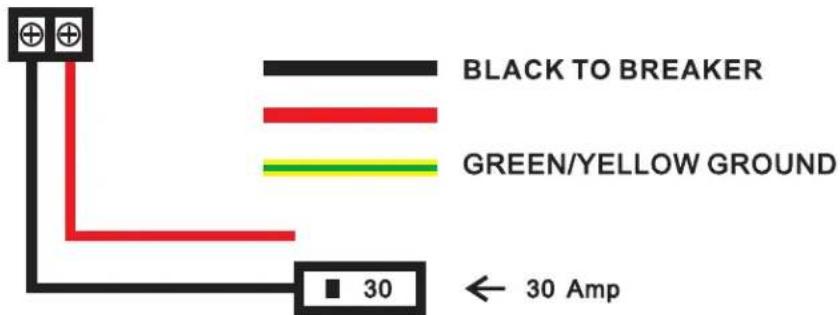

POU ELECTRICAL 3.5@120V

BLACK TO BREAKER GREEN/YELLOW GROUND 30 Amp ← 30

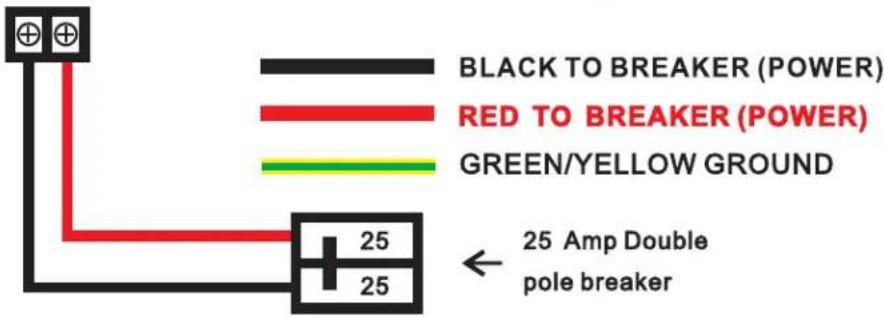

POU ELECTRICAL 5.5@220V

BLACK TO BREAKER (POWER) RED TO BREAKER (POWER) GREEN/YELLOW GROUND 25 Amp Double pole breaker

6 - GUÍA DE TAMAÑOS

El cuadro de abajo indica el máximo aumento de temperatura para una velocidad de caudal dada

GPM		GPM to Temp Rise in °F
		0.3	0.4	0.5	0.6	0.7	0.8	0.9	1	1.1	1.2	1.3	1.4	1.5	1.6	1.7
POU KW	3	68.3	51.2	41.0	34.2	29.3	25.6	22.8	20.5	18.6	17.1	15.8	14.6	13.7	12.8	12.1
	5.5	125.2	93.9	75.1	62.6	53.7	47.0	41.7	37.6	34.2	31.3	28.9	26.8	25.0	23.5	22.1

LPM		LPM to Temp Rise in °C
		1.1	1.5	1.9	2.3	2.6	3.0	3.4	3.8	4.2	4.5	4.9	5.3	5.7	6.1	6.4
POU KW	3	37.9	28.5	22.8	19.0	16.3	14.2	12.6	11.4	10.3	9.5	8.8	8.1	7.6	7.1	6.7
	5.5	69.6	52.2	41.7	34.8	29.8	26.1	23.2	20.9	19.0	17.4	16.1	14.9	13.9	13.0	12.3

EL AIREADOR SUMINISTRADO ES DE 1,9 L/min (0,5 gal/min)

Para asegurar la salida de temperatura y el rendimiento general ópmos de su calefón sin tanque, se debe instalar un calefón equipado con aireador.

PELIGRO EL AUMENTO DE LA VELOCIDAD DE CAUDAL REDUCE LA TEMPERATURA DE SALIDA.

ASEGÚRESE DE ELEGIR EL TAMAÑO ADECUADO DEL AIREADOR PARA EVITAR ESCALDADURAS.

7 - INSTRUCCIONES OPERATIVAS GENERALES

El funcionamiento de su calefón sin tanque es similar al de cualquier sistema tradicional de calefacción por agua. Sin embargo, es muy importante que lea con atención todos los procedimientos de instalación y las instrucciones operavas y sugerencias para asegurar el rendimiento máximo y ahorro de energía con su nuevo calefón de agua. Recomendamos que todos los integrantes del hogar lean estas Instrucciones operavas generales.

Cómo funciona su nuevo calefón:

Este calefón sin tanque diere de un termotanque de almacenamiento convencional, ya que no almacena agua caliente, sino que calienta el agua a medida que esta uye por el calefón.

La temperatura del agua caliente suministrada por el calefón depende del vataje del componente calefactor, de la temperatura del agua fría entrante y de la velocidad del caudal de agua a través del calefón.

Es importante tener en cuenta que todos los calefones sin tanque están sujetos a una velocidad de caudal máxima. El calefón no será capaz de calentar agua hasta la temperatura deseada si la velocidad de caudal excede

la capacidad del calefón. Para que el calefón funcione correctamente, se debe hacer coincidir cuidadosamente para su aplicación, y se deben utilizar aireadores para limitar el caudal de agua. Consulte la Tabla I para determinar las velocidades de caudal máximas y el aumento de la temperatura para cada modelo.

PRECAUCIÓN La temperatura de salida de agua puede ser superior cuando se ulice el calefón sin de con bajas velocidades de caudal o cuando se ulice con una temperatura de entrada de agua alta.

Calidad del agua: La calidad del agua se debe tomar en cuenta a la hora de instalar y mantener el calefón. Las condiciones del agua fuera de los niveles recomendados detallados abajo no están permidas y pueden dañar el calefón. El fabricante se reserva el derecho de negar cualquier reclamación de garana relacionada con daños ocasionados por el uso de agua cuyas condiciones no están dentro de los niveles contemplados en la tabla de abajo.

Si el calefón se instala en un área de aguas duras que pueden producir acumulación de sarro, el agua se debe tratar o se debe enjuagar el calefón regularmente para evitar daños en este y/o en sus componentes calefactores.

Se debe instalar un dispositivo de tratamiento de agua o un descalcicador para mantener el ópmo rendimiento del calefón en aéreas con aguas duras. Póngase en contacto con el equipo de atención al cliente para obtener información adicional sobre estos juegos de accesorios.

Para asegurar el máximo rendimiento de su calefón y para reducir el riesgo de pérdida de agua, recomendamos el siguiente mantenimiento:

Inspeccione las conexiones en la entrada y salida del calefón al menos de forma anual para verificar cualquier indicio de daño o falla. Se debe resolver cualquier señal de daño, grietas, pérdida o debilidad. Preste atención para no apretar demasiado las conexiones. Si se aprietan en exceso las conexiones del calefón se pueden producir daños internos graves en la unidad.

AVISOS IMPORTANTES:

PELIGRO Como sucede con todos los aparatos eléctricos, en ningún caso debe intentar instalar, reparar ni mar este calefón sin antes desconectar todo el suministro eléctrico de la unidad directamente en la caja de es o en el disyuntor. SI SE IGNORA ESTA ADVERTENCIA SE PUEDEN PRODUCIR LESIONES CORPORALES ES O LA MUERTE.

Cuando se realiza alguna tarea de mantenimiento del calefón o del sistema de cañerías del hogar que pudiera introducir aire en las cañerías es importante apagar el suministro eléctrico del calefón y purgar el aire de las cañerías antes de encender la unidad. DE NO HACERLO SE PUEDEN PRODUCIR DAÑOS PERMANENTES DEL ELEMENTO CALEFACTOR Y SE ANULA LA GARANTÍA.

Si ene un suministro de agua con un alto nivel de mineralización (agua dura), debe aumentar la frecuencia del mantenimiento.

9 - GUÍA PARA LA SOLUCIÓN DE PROBLEMAS

¿Está teniendo problemas con su calefón?

Por favor, llámenos o envíe un mensaje de correo electrónico a nuestro equipo de atención al cliente y servicio técnico para solicitar cualquier ayuda que necesite.

TELÉFONO PARA LLAMADAS GRATUITAS 1-[phone]

La siguiente tabla representa algunas de las preguntas de apoyo técnico más comunes que recibimos. Antes de llamarnos, por favor, léalas a fondo para ver si se reeren a su pregunta o problema.

PROBLEMA	CAUSA POSIBLE	SOLUCIÓN
El calefón no calienta nada (el agua corre pero la unidad no está calentando – la temperatura del agua que sale es igual que la del suministro de agua fría) – la pantalla digital NO se ilumina.	No hay suministro eléctrico o el cableado es incorrecto.	Asegúrese de que los disyuntores del tablero eléctrico principal estén ENCENDIDOS. Puede tratarse de un defecto en el disyuntor o que el cableado de la unidad sea incorrecto.
	La velocidad del caudal es demasiado baja/la presión del agua es demasiado baja.	Su calefón ene una velocidad de caudal de acvación de aproximadamente 1,1 L/min (0,3 GPM). Si su velocidad de caudal de agua es inferior a este nivel, la unidad no se acvará. Aumente la velocidad de caudal.
El calefón no calienta nada (el agua corre pero la unidad no está calentando – la temperatura del agua que sale es igual que la del suministro de agua fría) – la pantalla digital SE ilumina.	Falla de piezas internas.	Por favor, llámenos para solicitar asistencia técnica.
El calefactor está calentando, pero la temperatura del agua no es sucientemente caliente.	La velocidad de caudal es demasiado alta.	Según la temperatura del agua que entra y los kW del calefón, la velocidad de caudal de agua de su hogar puede superar la capacidad de calefacción sica del calefón. Reduzca la velocidad de caudal instalando un aireador.
	Cables cruzados.	Si es una instalación nueva, haga que su electricista vuelva a controlar el cableado. Es posible que el cableado sea incorrecto.
	Voltaje inferior a 120 o 240 volos.	Los elementos calefactores de su calefón están diseñados para 120 o 240 volos. Cuando se usan con un voltaje inferior, producen menos potencia de calentamiento. Tal vez necesite pasar a un calefón de entrada más grande.
	Mezcla demasiada agua fría.	Con su calefón sin tanque no necesita mezclar tanta agua fría como cuando usa un termotanque convencional. También puede tener un dispositivo anescaldadura en su grifo que esté mezclando agua fría. Estos pos de grifos habitualmente se pueden ajustar para reducir la cantidad de agua fría que se mezcla.
	Voltaje inferior a 120 o 240 volos.	Los chips computarizados de su calefón sin tanque están programados para un voltaje de entrada de 120 a 240 volos. Si ene menos de 120 a 240 volos, la lectura de la pantalla digital de su calefón puede verse afectada y provocar una lectura ligeramente mayor que la temperatura de salida real. Para compensarlo, aumente la graduación de su calefón si necesita/quiere agua más caliente.
La temperatura del agua en el grifo es inferior o superior a la graduación de temperatura de mi calefón.	Válvula de compensación/presión anescaldadura o válvula de templado.	Su grifo puede tener un dispositivo anescaldadura o válvula de templado que automácamente mezcla agua fría aun cuando usted gire la palanca o manija de control hasta caliente total. Habitualmente estos dispositivos son ajustables, así que usted puede anular la mezcla fría completamente. Puede compensarlo aumentando la graduación de su calefón si necesita/quiere agua más caliente.
	Pérdida térmica debido a la extensión de la cañería	Como el agua caliente del calefón recorre el sistema de entrega de agua caliente hasta su grifo, se perderá parte del calor, especialmente si la distancia a recorrer es larga o si los caños están fríos. Es normal. Puede compensarlo aumentando la graduación de su calefón si necesita/quiere agua más caliente.
	La temperatura del agua en el grifo es demasiado alta.	Controle que el ujo no sea demasiado bajo; asegúrese de que el tamaño del aireador no sea incorrecto o que no se haya producido una falla en alguna de las piezas interiores. Por favor, llámenos para solicitar asistencia técnica.

Encendido

• Pulse el botón de encendido. Se encenderá la pantalla.
• Haga clic en el botón de encendido nuevamente. Se apagará la pantalla.

El agua más caliente aumenta el potencial de ESCALDADURAS por agua caliente.

PRECAUCIÓN: Al rerar la tapa para cambiar el punto de temperatura jado se genera una situación de exposición a peligros de descarga eléctrica y quemaduras que pueden causar LESIONES o la MUERTE. El ajuste solo puede ser realizado por un plomero o electricista matriculado.

Entrada del calefón: de 3,5 kW a 6,0 kW

1) Entrada de agua fría
2) Entrada de agua caliente
3) Cable de 10 AWG
4) Temp. de salida Pantalla
5) Botón de encendido
