INFORMACIÓN IMPORTANTE DE SEGURIDAD LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE ELECTRODOMÉSTICO

ADVERTENCIA

RIESGO DE INCENDIOS Y DESCARGAS

■ Siempre apague el encendido desde el suministro de corriente principal antes de instalar, limpiar o retirar el termostato.
■ No usar con voltajes superiores a 12 VDC. Un voltaje superior dañará el termostato y podrá ocasionar riesgos de descargas o incendios.
■ Todo el cableado deberá estar instalado de acuerdo con los códigos eléctricos y de construcción locales y nacionales.
■ Sólo use este termostato como se describe en este manual.

Especificaciones

Especificaciones Eléctricas:

12 VCC (Rango Operativo entre 10.5 VCC - 15.5 VCC)

	Rangos Operativos Rangos de Valor Nominal
Refrigeración 60°F–115°F 15°C–46°C		60°F–85°F 15°C–30°C
Bomba de Calor 25°F–85°F -4°C–30°C		40°F–85°F 5°C–30°C
Calentador See Owner's Manual 40°F–85°F 5°C–30°C

Terminaciones del Termostato de Pared:

0V (TIERRA), Señal (COMMS), +12VDC

Tamaños Recomendados de Cables:

CIRCUITO CALIBRE DEL CABLE Tipo de Cable de Cobre
Control de Corriente de 115VAC	12awg	SÓLIDO
Control de Corriente de 12 VCC	14awg~18awg	TRENZADO
Termostato de 12 VCC	18awg~22awg	SÓLIDO

	CONEXIONES DE COMUNICACIÓN
Control del Cielorraso	Termostato de Pared GEA Smart (RARWT_)	Conexión Directa de 5 Cables	RV-C Rojo	Sensor de Sala Compatible RV-C (RARES1_)	Conexión del Calentador Auxiliar	Conexión de Encendido de Gen. Automático
RARMC2A_	X				X
RAREC3A_	X				X
RAREC2A_	X	X			X	X
RAREC1A_	X		X	X	X	X

AVERTISSEMENT

RIESGO DE DESCARGA ELÉCTRICA

Apague el encendido retirando el fusible o pasando el disyuntor adecuado a la posición OFF (Apagado) antes de retirar el termostato existente.

Contenidos del Paquete

■ Termostato sobre la tapa

■ Base el termostato

■ Tornillos

Herramientas Necesarias

■ Agujeree con una Broca de 1/8"

■ Martillo

■ Destornillador

■ Agujeree con una Broca de 3/16"

Para Retirar el Termostato Existente

1. Apague el sistema de calefacción o refrigeración, retirando el fusible o desactivando el disyuntor adecuado.

2. Retire la tapa del termostato anterior. Esto debería exponer el cableado.

3. Etiquete los cables existentes con las etiquetas para cables antes de retirar los mismos.

4. Luego de etiquetar los cables, retire los mismos de las terminales de cables.

5. Retire la base del termostato existente de la pared.

Aplique un destornillador o bolígrafo aquí para abrir el termostato.

3DUDI, QVWDODU HO 7HUPRVWDWR \HO & RQWURO 3ULQF

,03257\$17(□/D□LQVWDODFLyQ□GHO□WHUPRVWDWR□GHEHUi□VHU□UHDOL]DGD□GH□DFXHUGR□FRQ□ORV□FyGLJRV□RUGHQDQ]DV□GH□HGLILFDFLYq□HOHFWULFLGDG□ORFDOHV□QDFLRQDOHV□

NOTA: Se recomienda montar el termostato entre 4 y 5 pies sobre el nivel del piso. No se recomienda montar el termostato sobre una pared exterior, en contacto directo con la luz solar, detrás de una pared, o en un área afectada por una ventilación o conducto.

1. Apague el sistema de calefacción o refrigeración, retirando el fusible o desactivando el disyuntor adecuado.
2. Monte la caja de control principal a la plantilla de montaje usando cuatro tornillos.
3. Retire los tres tornillos de la caja de control principal, permitiendo que la sección inferior se sostenga abierta sobre las bisagras. El tablero de control está ahora visible y accesible.
4. Enrute el cable de corriente de 115 VAC a través del aliviador de tensión de la caja de control. Ajuste el aliviador de tensión, asegurándose de no dañar los cables.
5. Utilizando los conectores de cables, conecte la línea al negro, el neutro al blanco, y el cable a tierra al verde.
6. Utilizando cinta eléctrica o tuercas para cables, asegure los conectores a fin de evitar cualquier posible movimiento debido a vibraciones del vehículo.
7. Enrute el conector de 6 clavijas a través de la abertura del aliviador de tensión encajado de la caja de control. Empareje el conector de 6 clavijas con el arnés del cableado de la caja de control.

Para Instalar el Termostato y el Control Principal (continúa)

1. Empareje los termistores con las interconexiones correspondientes del tablero principal. Los mismos quedarán atados con el conector de 6 clavijas en la unidad de techo. En los modelos ARC, se deberá realizar una FRQH[LyQ□VHQVRU□FRQ□ERELQD□LQWHULRU□□(Q□ORV□PRGHORV VH□GHEHUi□UHDOL]DU□XQD□FRQH[LyQ□DGLFLRQDO□□VHQVRU□FR ERELQD□DPELHQWH□□H[WHULRU□□]

☐☐☐☐8WLOL]DQGR☐ORV☐FRQHFWRUHV☐GH☐ORV☐FDEOHV☐FRQHFWH☐[GHO☐FDOHQWDGRU☐D]XO☐RSFLRQDO☐☐☐☐FDEOHV☐GH☐LQLFLR☐FJHQHUDGRU☐DXWRPiWLFR☐DPDULOOR☐RSFLRQDO☐☐VvOR☐SDUIFRQWUROHV☐5\5(&☐\☐\5\5(&\☐☐☐☐FDEOHV☐GH☐WHUPRVWDWR☐URMR☐DPDULOOR☐☐QHJUR☐☐☐GRV☐FDEOHV☐GH☐EDWHUtD☐☐☐9'8☐URMR☐QHJUR☐☐

1. Gire la sección inferior de la caja de control hacia arriba, asegurándose de no aplastar ningún cable. Conduzca tres tornillos, asegurándose de que la caja de control esté cerrada. La instalación del control principal se encuentra ahora completa.

2. Retire la tapa de la base, aflojando los dos broches de plástico de la parte inferior de la base. Se podrá usar un destornillador pequeño o un bolígrafo para oprimir OHYHPHQWH☐XQ☐EURFKH☐SRU☐YH]☐☐XWLOLFH☐FRPR☐UHIHUHQF]ILJXUD☐GH☐OD☐SiJLQD☐☐☐☐

3. Coloque la base del termostato contra la pared sobre la cual planea montar el mismo. Asegúrese de que los cables sean alimentados a través de la abertura de cables en la base del termostato.

4. Con la base nivelada, marque la ubicación de los agujeros de montaje.

5. Configure la base del termostato y la tapa en un lugar alejado del área de trabajo.

8VDQGRXQDEURFDGHSHUIRUHDJXMHURVSLORWRHQ ubicaciones que marcó para los tornillos de madera.

Para Instalar el Termostato y el Control Principal (continúa)

1. Alinee la base del termostato con los agujeros de montaje y alimente los cables del control a través de la abertura de los cables.
2. Use los tornillos suministrados para montar la base del termostato a la pared.
3. Inserte los cables pelados y etiquetados de modo que coincidan con las terminales de los cables, presionando sobre el contacto de la terminal correspondiente. Consulte la sección de “Diagramas del Cableado” de este manual.

PRECAUCIÓN

Asegúrese de que la parte expuesta de los cables no tenga contacto con otros cables.

1. De forma suave, estire cada cable para asegurarse de que la conexión sea apropiada. Verifique que cada cable se encuentre conectado a la terminal correcta.

2. En los modelos con Bomba de Calentamiento (ARH13AHC_ y ARH15AAC_), coloque el interruptor n° 1 en la posición “ON” (encendido) (consulte la figura de la página 12). De forma adicional, si la unidad no se conectará a un calentador, este modo se podrá desactivar moviendo el interruptor n° 4 a la posición “ON” (Encendido) (consulte la figura de la página 12).

3. Vuelva a adherir la tapa del termostato, alineando la tapa y calzando la parte inferior en su posición.

4. Active la corriente en el sistema desde el panel de servicio principal.

5. Controle el funcionamiento del termostato como se describe en la sección "Control del Termostato".

COOL HEAT PUMP FURNACE SET TEMP °F °C 88 AUTO FAN ON OFF 1 MODE 2 FAN TEMP + TEMP - 3

1. Botón de Modo

Use este botón para alternar entre los siguientes modos.

OFF – El acondicionador de aire y el horno del vehículo recreativo (RV) no funcionarán.

FAN ONLY – El ventilador hará circular aire.

COOL – El acondicionador de aire hará que se reduzca la temperatura del vehículo recreativo (RV).

NOTA: sólo use los modos HEAT-PUMP (Bomba de Calentamiento) con los modelos para tejado ARH13AHC_ o AR-H15AAC_.

Active los modos Heat-Pump (Bomba de Calor) girando el interruptor DIP n° 1 hacia ON (Encendido), ubicado en la parte trasera del termostato. (consulte el Diagrama del Cableado)

1. Botón de Modo (continúa)

HEAT PUMP ONLY – la unidad hará funcionar la bomba de calor a fin de elevar la temperatura del vehículo recreativo (RV).

NOTA: Si la temperatura exterior desciende por debajo de los 25°F (-4°C), la bomba de calor quedará desactivada.

HEAT PUMP FURNACE

HEAT PUMP + FURNACE – la unidad usará primero la bomba de calor a fin de conservar el propano. Si la temperatura del RV varía en más de 3°F desde el punto de configuración, entonces su calentador pasará a ON.

NOTA: El calentador pasará a ON de forma automática si la temperatura exterior desciende por debajo de 25°F (-4°C) o si la Bomba de Calor inicia el proceso de descongelación.

FURNACE ONLY – el calentador del RV elevará la temperatura de este último. Este modo se podrá desactivar pasando el interruptor nº 4 del termostato a la posición “ON”.

2. Botón del Ventilador

Use este botón para alternar entre las velocidades y modos del ventilador.

FAN ON – el ventilador funcionará incluso aunque se haya alcanzado el punto de configuración.

AUTO FAN – el ventilador se apagará una vez que se haya alcanzado el punto de configuración.

3. Botones de Selección de Temperatura

Use estos botones para incrementar o reducir el punto de configuración.

Para alternar entre Fahrenheit (°F) y Celsius (°C), mantenga presionados "TEMP +" y "TEMP -" al mismo tiempo durante 2 segundos

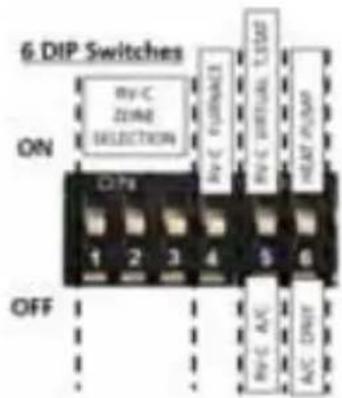

Funciones de Control y Uso (RAREC1A)

Zone selection...

Switch #1	Switch #2	Switch #3
ON	OFF	OFF	Zone 1	(1)
OFF	ON	OFF	Zone 2	(2)
OFF	OFF	ON	Zone 3	(3)
ON	OFF	ON	Zone 4	(1×3)
OFF	ON	ON	Zone 5	(2×3)
ON	ON	ON	Zone 6	(1×2+5)
ON	ON	OFF	Zone 7
OFF	OFF	OFF	Zone 8

DIP SWITCH			RV-CPRODUCT TYPE	DSA[FOR ALL ZONES]	Dynamic Address Range
#4	#5	#6
OFF	OFF	Either	RV-C AIR CONDITIONER (& HP)	103 (6.7%)	1X2 - 207(CON - OFF)
ON	OFF	Either	RV-C AIR CONDITIONER (& HP)and RV-C FURNACE	103 (6.7%)
OFF	ON	Either	RV-C VIRTUAL THERMOSTATwith A/C Status (& HP)	88 (5.8%)
				103 (6.7%)
ON	ON	Either	RV-C VIRTUAL THERMOSTATwith A/C Status (& HP)with FURNACE Status	88 (5.8%)
				103 (6.7%)
				94 (5.8%)

6 DIP Switches ON BY-C ZONE SELECTION BY-C EMISSION BY-C INITIAL TENS BEET PLUG OFF BY-C A/C A/C ONLY

Si el Interruptor n° 5 está HQ210(QFHQGLGR0p-WRGR59&9LUWXDO76WDW00 será necesario contar con un kit de sensor de sala BARES1A

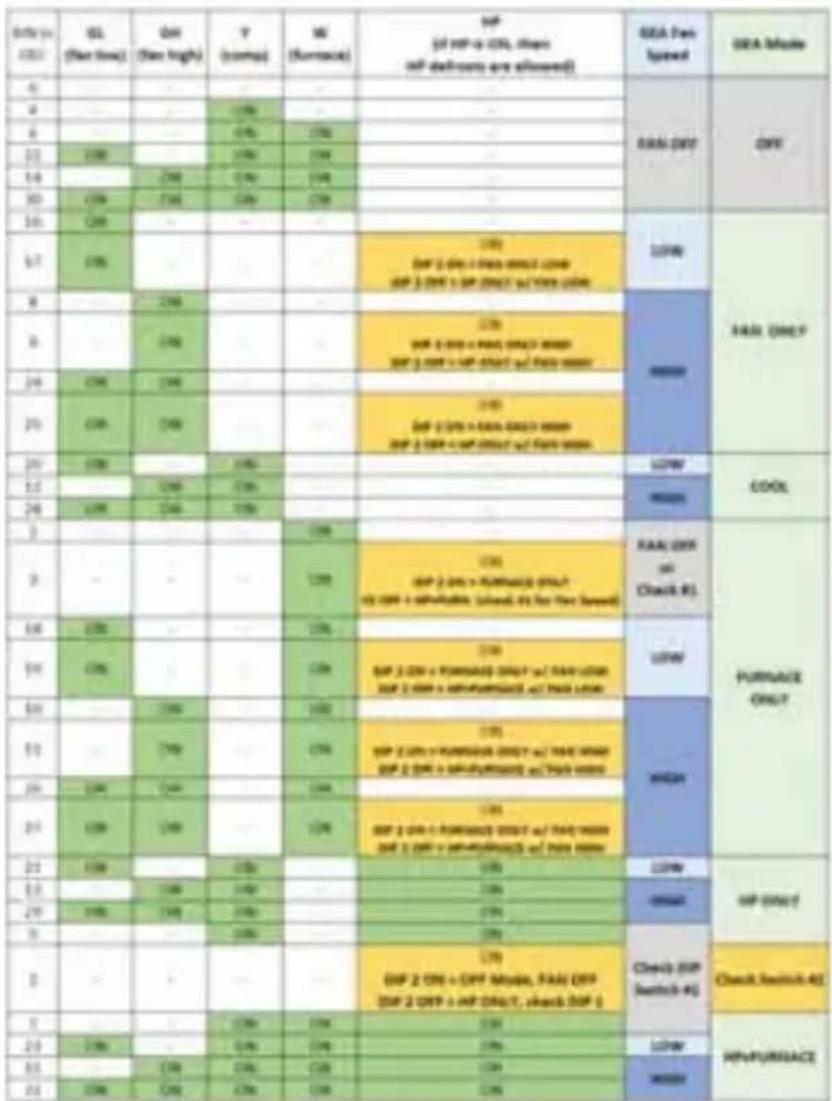

Funciones de Control y Uso (RAREC2A)

El interruptor n° HVSHFL¿FDIOD velocidad del ventilador por omisión en el Modo +3□□VL*□/□R*+□QR VRQ□HVSHFL¿FDGRV

El interruptor n° HVSHFL¿FD□VL□VH□ requiere una señal ³<’□SDUD□HO□0RGR□+3□

Diagnóstico a bordo (RARWT\_\_)

Detección de Bajo Voltaje:

Si los 12 VCC caen por debajo de 10.5V, el termostato pasará al modo “OFF” y parpadeará “Lo”.

Cuando el voltaje supere los 10.5V, la pantalla mostrará “Lo” de forma constante y permanecerá en el modo “OFF” hasta que el usuario vuelva a seleccionar un modo diferente.

Prevención de Congelación de Acondicionador de Aire:

En el modo COOL (Frío), un ícono de copo de

nieve parpadeante indicará que la bobina interior se está por congelar, y que el compresor se apagó.

Se recomienda incrementar el flujo de aire limpiando el filtro y la ventilaciones de la abertura.

Descongelación Automática de la Bomba de Calor:

En los modos HEAT-PUMP (Bomba de Calor), un

ícono parpadeante de HEAT-PUMP (Bomba de Calor) indicará que la unidad está realizando la descongelación automática.

En el modo HEAT-PUMP+FURNACE (Bomba de Calor + Calentador), mientras se está realizando la descongelación automática, la unidad usará el calentador.

Bloqueo de la Bomba de Calor:

En el modo HEAT-PUMP ONLY (Sólo

Bomba de Calor), un ícono parpadeante

de HEAT-PUMP (Bomba de Calor) y

25°F (-4°C) indicarán que la temperatura

exterior descendió por debajo de los 25°F (-4°C) y que Heat- Pump (Bomba de Calor) está bloqueada.

Cuando se esperen temperaturas inferiores a 25°F (-4°C), se recomienda el uso del modo HEAT-PUMP+FURNACE (Bomba de Calor + Calentador) o FURNACE ONLY (Sólo Calentador).

HEAT PUMP AUTO TAN 99°F

En los modos HEAT-PUMP (Bomba de Calor), un ícono parpadeante de HEAT-

PUMP (Bomba de Calor) Y 99°F (99°C) indicarán que la bobina interior alcanzó una temperatura superior a 135°F (58°C) y que el compresor se apagó.

Se recomienda incrementar el flujo de aire limpiando el filtro y la ventilaciones de la abertura.

&yGLJRVGH)DOODV5\$5:7B□B□

Códigos de Falla
	Código en Pantalla	Sensor Afectado	Causa Potencial
Todos los Modelos	F1 Bobinas Interiores		Sensor Desenchufado o temperatura superior a -22°F (-30°C)
	F2 Bobinas Interiores		Cables en corto o temperatura superior a 149°F (65°C)
Modelos con Bomba de Calor	F3 Bobina Exterior		Sensor Desenchufado o temperatura inferior a -22°F (-30°C)
	F4 Bobina Exterior		Cables en corto o temperatura superior a 149°F (65°C)
Interruptor DIP 1 ENCENDIDO	F5 Temperatura Exterior		Sensor desenchufado o Interruptor DIP 1 configurado en “ON” (Encendido) para el modelo de CA únicamente. Temperatura inferior a -22°F (-30°C)
	F6 Temperatura Exterior		Cables en corto o temperatura superior a 149°F (65°)
Todos los Modelos	F7 Sensor de Temperatura del Termostato		Sensor Desenchufado o temperatura inferior a -22°F (-30°C)
	F8 Sensor de Temperatura del Termostato		Sensor de Temperatura del Termostato Cables en corto o temperatura superior a 149°F (65°)
	F9 -- FC	Cable de Señal	El cable de señal del termostato está desenchufado o en corto (sin comunicación con el control principal)

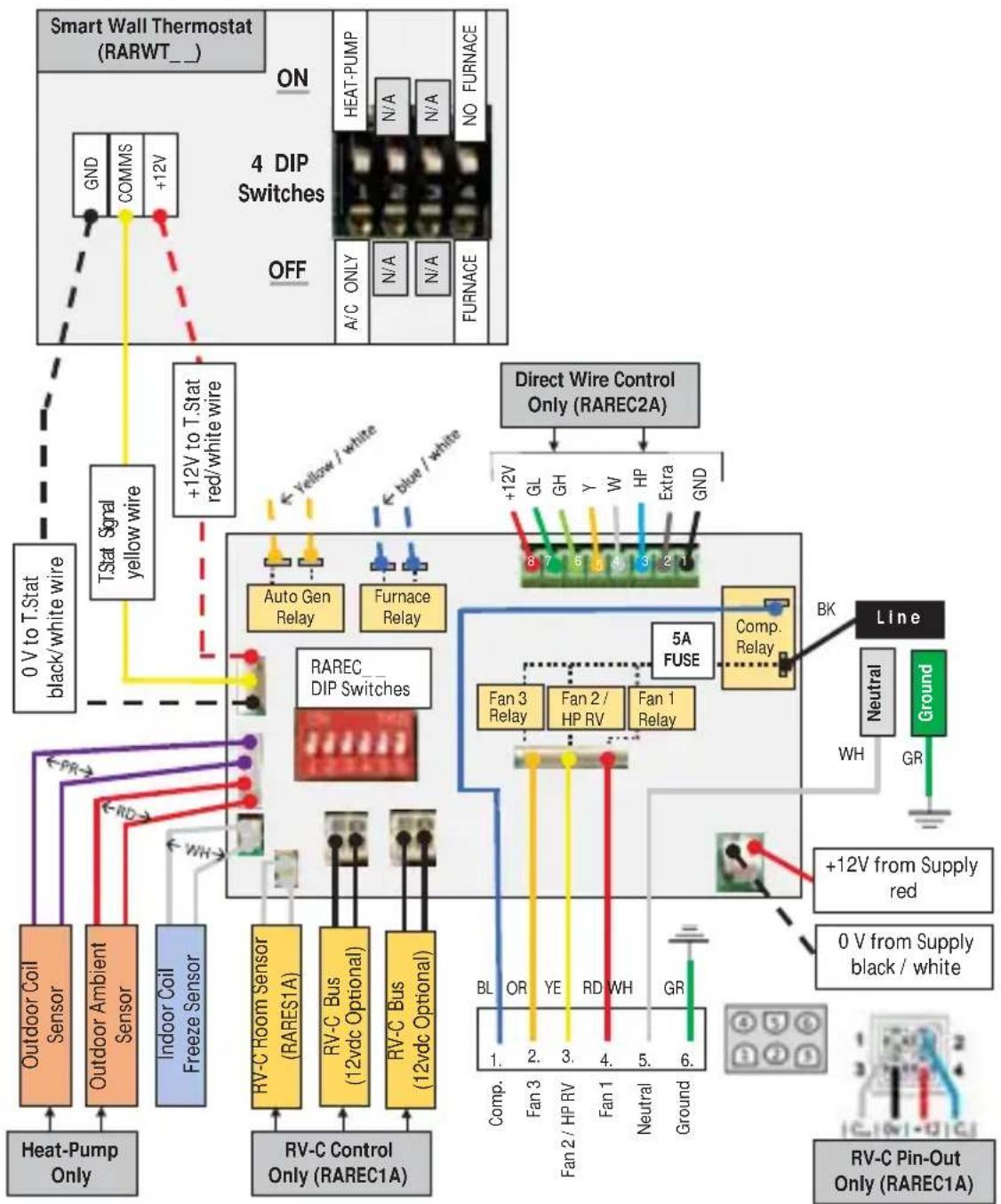

Diagramas de Cableado

Tabla 1: terminales para tres cables; sistema de 1 etapa de calor/1 etapa de refrigeración

RARWT__ Interruptores DIP

El n° 1 selecciona entre Cool Only (Sólo Frío) y Heat-Pump (Bomba de Calor).
El n° 2 no se usa.
El n° 3 no se usa.
El n° 4 se usa para desactivar la selección de Furnace Mode (Modo de Calentador). Éste es para instalaciones donde un calentador no se encuentra conectado al control RVAC.
