MANUAL DE USUARIO ZGU36ESLSS Monogram

Superficies de Cocción a Gas de Acero Inoxidable de 30" y 36"

ELEVATE EVERYTHING

MONOGRAM

Contenidos

Información para el consumidor .....3

Información Importante de Seguridad .....5

Funciones de la Superficie de Cocción ..... 8

Controles de la Superficie de Cocción

Encendido Electrónico y Reencendido Automático 9

Cómo Encender un Quemador de Superficie .... 9

Quemadores Apilados de Llama Dual ..... 9

Quemador de Anillos Múltiples ..... 9

Temporizador 10

Función de Bloqueo del Gas 10

Encendido de Bluetooth ^® 11

Selección de Wi-Fi 11

Cocción sobre superficie

Cómo Elegir el Tamaño de la Llama. ..... 12

Parrillas Para la Parte Superior de la Cocina . . . 12

Accesorio de la Plancha 13

Cuidado y limpieza

Base de la Superficie de Cocción ..... 1 4

Superficies de Acero Inoxidable .....

Superficie del Temporizador ..... 1 4

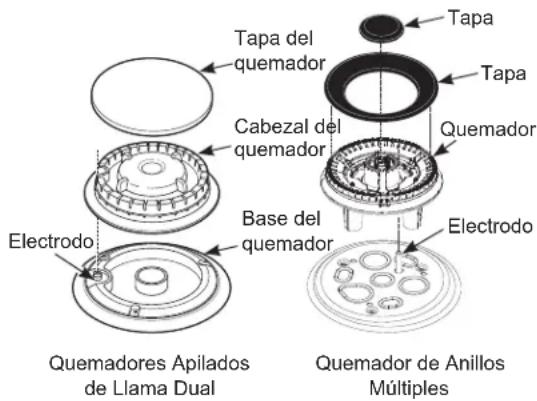

Quemadores Apilados de Llama

Dual y Quemador de Anillos Múltiples ..... 1 5

Encendedor por Chispa y Electrodos ..... 1 5

Parrillas de Quemadores....16

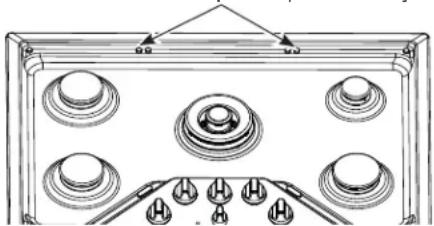

Protectores de Soportes de Rejillas ..... 1 6

Plancha 16

Consejos para la Solución de Problemas ... 17

Garantía 19

Soporte para el Consumidor ..... 20

ADVERTENCIA

Si la información de este manual no se sigue al pie de la letra, se un incendio o una explosión, generando daños a la propiedad, es o la muerte.

• No almacene o use gasolina u otros vapores o líquidos inflamables cerca de este o cualquier otro aparato.
• QUÉ HACER SI HUELE GAS

■ No trate de encender ningún aparato.
■ No toque ningún interruptor eléctrico; no utilice ningún teléfono en su edificio.

■ Inmediatamente llame a su proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor de gas.
■ Si no puede comunicarse con el proveedor de gas, llame al departamento de bomberos.

- La instalación y servicio técnico deben realizarlos un instalador calificado, una agencia de servicio o el proveedor de gas.

Información Para el Consumidor

		Superficies de Cocción de Acero Inoxidable
Quite la Cinta de Empaque	Con cuidado tome un extremo de la película protectora de envío con los dedos y lentamente retire la misma de la superficie del electrodoméstico. No utilice ningún producto filoso para retirar la película. Retire toda la película antes de usar el electrodoméstico por primera vez.	Para asegurarse de no dañar el acabado del producto, la mejor forma de quitar el pegamento de la cinta de empaque de los aparatos nuevos consiste en aplicar detergente para vajillas líquido. Aplique con un paño suave y deje remojar.NOTA: Debe retirarse el adhesivo de todas las partes. Si se calienta, será imposible de quitar.
Escriba los Números de Modelo y de Serie	Los encontrará en una etiqueta ubicada en la parte inferior de la superficie de cocción.	Antes de enviar la tarjeta de registro, tenga a bien escribir los números aquí:Número de modeloNúmero de serieUse estos números en cualquier correspondencia o llamadas al servicio técnico relacionadas con su superficie de cocción.
Si la Superficie de Cocción que Recibió está Dañada	De forma inmediata, comuníquese con el comerciante (o fabricante) que le vendió la superficie de cocción.
Consejos para la identificación y solución de problemas	Antes de solicitar servicio técnico, verifique la sección Solucionador de problemas ubicada en la parte trasera de este manual.	Incluye una lista de problemas operativos menores que usted puede corregir solo.
Si Necesita Servicio Técnico	Para acceder al servicio técnico, consulte la página de Servicios al Consumidor en la parte trasera de este manual.Estamos orgullosos de nuestro servicio técnico y deseamos que esté complacido. Si por alguna razón no se siente a gusto con el servicio técnico que recibe, aquí figuran los pasos que deberá seguir para solicitar ayuda adicional.	PRIMERO, comuníquese con las personas que le brindaron el servicio técnico sobre su electrodoméstico. Explique por qué no se siente a gusto. En la mayoría de los casos, esto resolverá el problema.LUEGO, si aún no se siente a gusto, escriba todos los detalles, incluyendo su número telefónico, a:Manager, Customer RelationsMonogramAppliance ParkLouisville, KY 40225

INFORMACIÓN IMPORTANTE DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE ELECTRODOMÉSTICO

ADVERTENCIA

Lea todas las instrucciones de seguridad antes de utilizar este producto. No seguir estas instrucciones o, una descarga eléctrica, lesiones corporales o la muerte.

ADVERTENCIA

INSTRUCCIONES GENERALES DE SEGURIDAD

ADVERTENCIA

NUNCA use este

electrodoméstico para calentar el ambiente. Como consecuencia de esto, se podrá producir envenenamiento con monóxido de carbono.

■ Use este electrodoméstico sólo para su propósito original, como se describe en el manual del propietario.
- Solicite que un instalador calificado instale la superficie de cocción y que esté adecuadamente conectada a tierra, de acuerdo con las instrucciones de instalación provistas.
■ Cualquier ajuste y trabajo del servicio técnico deberá ser realizado únicamente por un instalador de superficies de cocción a gas calificado o por un técnico del servicio. No intente reparar o reemplazar ninguna parte de la superficie de cocción, a menos que esto se recomiende específicamente en este manual.
■ Su superficie de cocción es enviada de fábrica configurada para uso con gas natural, pero puede ser convertida a gas propano (LP). Si se requieren, estos ajustes deben ser realizados por un técnico calificado de acuerdo con las instrucciones de instalación y códigos locales. La agencia que realiza este trabajo asume la responsabilidad de la conversión.
■ Solicite que el instalador le muestre la ubicación de la válvula de cierre de gas de la superficie de cocción y cómo apagarla en caso de ser necesario.
Enchufe la superficie de cocción en un tomacorriente con conexión a tierra de 120 voltios únicamente. No retire la pata redonda de conexión a tierra del enchufe. Si tiene dudas sobre la conexión a tierra del sistema eléctrico para hogar, es su responsabilidad y obligación contar con el reemplazo de un tomacorriente sin conexión a tierra por un tomacorriente de tres patas correctamente conectado a tierra, de acuerdo con el Código Nacional de Electricidad. No use prolongadores con este electrodoméstico.
■ Antes de realizar cualquier servicio técnico, desenchufe la superficie de cocción o desconecte el suministro de corriente desde el panel de distribución del hogar, retirando el fusible o desconectando el disyuntor.
Asegúrese de que todos los materiales de embalaje sean retirados de la superficie de cocción antes de su uso, a fin de evitar que estos materiales se incendien.

• Evite rayar o impactar las pantallas de vidrio. Hacer esto podrá producir la rotura de vidrios. No cocine un producto con un vidrio roto. Es posible que se produzcan descargas, incendio o cortes.
  No deje a los niños solos o fuera de su radio de atención en el área donde el electrodoméstico se encuentre en uso. Nunca se les deberá permitir trepar, sentarse o pararse sobre ninguna parte del electrodoméstico.
  Nunca bloquee las ventilaciones (aberturas de aire) de la superficie de cocción. Las mismas brindan las entradas y salidas de aire que son necesarias para que la superficie de cocción opere de forma correcta con la combustión adecuada. Las aberturas de aire se encuentran ubicadas alrededor de las perillas de la superficie de cocción.
  Use sólo sostenedores de ollas secos – los sostenedores húmedos sobre superficies calientes pueden producir quemaduras debido al vapor. No permita que las manijas de las ollas toquen los quemadores de la superficie y las rejillas del quemador. No use una toalla u otra tela voluminosa para reemplazar el mango de las cacerolas.
  Las superficies del electrodoméstico se podrán calentar lo suficiente como para ocasionar quemaduras. Las superficies potencialmente calientes incluyen los quemadores, parrillas, y cualquier protector trasero o superficies de repisas altas.
  No caliente envases de comida que no hayan sido abiertos. Se podría acumular presión y el envase podría explotar, ocasionando una lesión.
  Cocine la comida completamente para evitar que se produzcan enfermedades a partir de la comida. Puede encontrar recomendaciones de seguridad mínima sobre la temperatura de la comida en www.lsItDoneYet.gov y www.fsis.usda.gov. Utilice un termómetro para tomar la temperatura de la comida y haga controles en diferentes ubicaciones.
  No permita que nadie se trepe, se pare ni se cuelgue sobre la superficie de cocción. De este modo se podrá dañar la misma, ocasionando daños graves o la muerte.
  ■ Mantenga limpia la campana del ventilador y los filtros de grasa, a fin de mantener una buena ventilación y de evitar incendios con grasa. Apague el ventilador en caso de incendio o al “encender” intencionalmente licor u otras bebidas alcohólicas de alta graduación en la superficie de cocción. Si el extractor se encuentra en funcionamiento, podrá esparcir las llamas.

LEA Y GUARDE ESTAS INSTRUCCIONES

INFORMACIÓN IMPORTANTE DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE ELECTRODOMÉSTICO

ADVERTENCIA

MANTENGA LOS MATERIALES INFLAMABLES ALEJADOS DE LA SUPERFICIE DE COCCIÓN Si esto no se cumple, se podrán sufrir lesiones personales graves o incendios.

No guarde ni use materiales inflamables cerca de la superficie de cocción, incluyendo papel, plástico, sostenedores de ollas, trapos, cobertores de pared, cortinas, paños y gasolina u otros vapores y líquidos inflamables.
■ Nunca use prendas holgadas o que cuelguen mientras usa el electrodoméstico. Evite acumular artículos comúnmente usados en gabinetes sobre la cocina, y tenga cuidado

al extender la mano sobre la cocina. La ropa que se encuentre cerca de los quemadores o superficies calientes se podrá encender, ocasionando quemaduras graves.

- No permita que la grasa de la cocción u otros materiales inflamables se acumulen en o cerca de la superficie de cocción. La grasa de la superficie de cocción se podrá incendiar.

ADVERTENCIA

EN CASO DE INCENDIO, SIGA LOS SIGUIENTES PASOS PARA EVITAR LA PROPAGACIÓN DEL FUEGO

No use agua sobre el fuego de la grasa. Nunca tome una olla que se esté incendiando. Apague los controles. Extinga la olla que se esté incendiando sobre un quemador superficial, cubriendo la olla completamente con su tapa correspondiente, una hoja metálica de galletas o una bandeja plana. Si es necesario, use un químico seco multiuso o un extintor de chorro de espuma.

ADVERTENCIA

INSTRUCCIONES DE SEGURIDAD DE LA SUPERFICIE DE COCCIÓN

• Nunca pierda de vista los quemadores cuando se encuentren en las configuraciones de calor media o alta. Las comidas, especialmente las que se preparan con aceite, se pueden incendiar, lo cual puede ocasionar un incendio que se propague a los gabinetes próximos.

• Nunca pierda de vista el aceite cuando esté friendo. Si se calienta más allá de su punto de cocción, el aceite se puede quemar y provocar un incendio que se puede propagar a los gabinetes próximos. Use un termómetro para grasas profundas siempre que sea posible, a fin de monitorear la temperatura del aceite.
  Para evitar derrames e incendios, use una cantidad mínima de aceite al usar una sartén poco profunda y evite la cocción de comidas congeladas con cantidades excesivas de hielo.
  ■ Use el tamaño de olla adecuado para evitar que sean inestables o que sufran caídas fácilmente. Seleccione utensilios que coincidan con el tamaño del quemador. Las llamas del quemador se deberán ajustar de modo que no se extiendan más allá de la parte inferior de la olla. Una cantidad excesiva de llama puede representar un riesgo.
  ■ Siempre use la posición LITE al encender los quemadores superiores y asegúrese de que estos se hayan encendido.

• Al utilizar utensilios de vidrio/ cerámica, asegúrese de que sean adecuados para el servicio de la superficie de cocción; otros se podrán romper debido a un cambio repentino de temperatura.
  A fin de minimizar posibles quemaduras, incendio de materiales inflamables y derrames, la manija de un recipiente deberá ser girada hacia el centro de la superficie de cocción, sin extender la misma sobre los quemadores cercanos.
  No use un wok con un anillo con soporte de metal redondo. El anillo podrá atrapar calor y bloquear el aire hacia el quemador, produciendo el riesgo de emisión de monóxido de carbono.
  No intente elevar la cocina. Hacer esto podría dañar la tubería de gas hasta los quemadores superficiales, ocasionando una pérdida de gas y riesgo de incendio.
  ■ Al inhabilitar el Bloqueo del Control de Gas (en algunos modelos), asegúrese de que los controles de superficie se encuentren en la posición OFF (Apagado). Esto evitará que haya un flujo de gas no intencional desde los quemadores.
  No use papel de aluminio para cubrir las rejillas o una parte de la superficie de cocción. Hacer esto podrá producir envenenamiento con monóxido de carbono, sobrecalentamiento de la base de la superficie de cocción, o un posible riesgo de incendio.

ADVERTENCIA DE LA PROPOSICIÓN 65 DEL ESTADO DE CALIFORNIA

ADVERTENCIA

Este producto contiene uno o más químicos que el Estado de California entiende que producen

cáncer, y defectos en el nacimiento u otros daños reproductivos.

Los hornos con limpieza automática pueden ocasionar exposiciones de bajo nivel a algunas de las sustancias de la Proposición 65, incluyendo monóxido de carbono, durante el ciclo de limpieza. La exposición a sustancias puede ser minimizada abriendo una ventana o usando un extractor o campana.

LEA Y GUARDE ESTAS INSTRUCCIONES

INFORMACIÓN IMPORTANTE DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE ELECTRODOMÉSTICO

Equipo de Acceso Remoto Instalado

Este dispositivo cumple con la Parte 15 de la Normativa de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no podrá ocasionar interferencias nocivas, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencias que puedan ocasionar un funcionamiento no deseado.

El equipo de comunicación inalámbrica instalado en esta cocina fue probado y cumple con los límites establecidos para un dispositivo digital de Clase B, según la parte 15 de la Normativa de la FCC. Estos límites fueron diseñados para:

(a) brindar una protección razonable contra interferencias nocivas en una instalación residencial. Este equipo genera, usa y puede emitir energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede ocasionar interferencias perjudiciales en las comunicaciones de radio. Sin embargo, no se garantiza que no se presenten interferencias en una instalación en particular. Si el equipo provoca interferencias perjudiciales para la recepción de radio o televisión, lo cual puede comprobar encendiendo y apagando el equipo, se aconseja al usuario que intente corregir la interferencia con una de las siguientes medidas:

■ Reoriente o reubique la antena receptora.
■ Aumente la separación entre el equipo y el receptor.
- Conecte el equipo a un tomacorriente de un circuito diferente del tomacorriente al que se encuentra conectado el receptor.
Para solicitar ayuda, consulte con el proveedor minorista o a un técnico experimentado de radio/ TV.

(b) tolerar cualquier interferencia recibida, incluyendo las interferencias que puedan provocar un funcionamiento no deseado del dispositivo.

Observe que todos los cambios o modificaciones sobre el dispositivo de comunicación inalámbrico instalado en este horno que no estén expresamente aprobados por el fabricante podrían anular la autoridad del usuario para operar el equipamiento.

Interferencia de Frecuencias Radiales

Esta unidad se ha puesto a prueba y se ha determinado que cumple con los límites de un dispositivo digital de clase B, de conformidad con la Parte 18 de las normas de la FCC. Estos límites están diseñados para brindar una protección razonable contra interferencia dañana dentro de una instalación residencial. Esta unidad genera, utiliza y puede irradiar energía de frecuencia de radio y, si no se instala y usa de acuerdo con las instrucciones, puede provocar una interferencia dañana a las comunicaciones de radio. Sin embargo, no hay garantía de que no haya interferencia en una instalación determinada. Si la unidad provoca interferencia nociva a la recepción de radio y televisión, lo que puede determinarse encendiendo y apagando la unidad, el usuario puede corregir la interferencia a través de una o más de las siguientes medidas:

■ Reoriente o cambie la posición de las antenas receptoras.
■ Incremente la distancia entre la unidad y el receptor.
- Conecte la unidad a un tomacorriente o un circuito diferente del que está usando el receptor.

PRECAUCIÓN

Las personas que utilicen un

marcapasos o un dispositivo médico similar deben tener cuidado cuando utilicen y se encuentren cerca de una unidad por inducción. El campo electromagnético puede afectar el funcionamiento del marcapasos o del dispositivo médico similar. Es recomendable consultar a su médico o al fabricante del marcapasos sobre su situación particular.

■ Use este aparato sólo con el objetivo para el que fue creado, como se describe en este Manual del Propietario.
Asegúrese de que un técnico calificado realice una correcta instalación y puesta a tierra del artefacto de acuerdo con las instrucciones de instalación provistas.
No intente reparar o cambiar ninguna pieza de su cocina a menos que esté específicamente recomendado en este manual. Cualquier otro servicio debe realizarlo un técnico calificado.

LEA Y GUARDE ESTAS INSTRUCCIONES

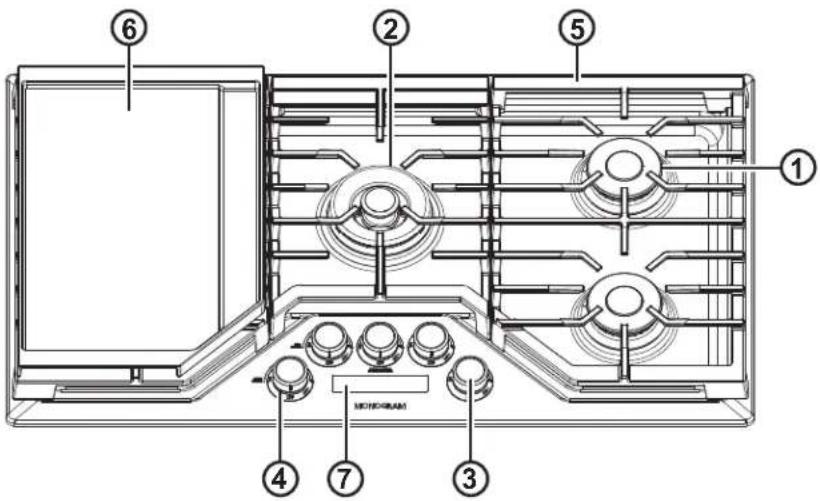

Información de Diseño

(No todas las

características se

encuentran en todos los modelos. La apariencia puede cambiar).

⑥ ② ⑤ ① ④ ⑦ ③ MONGRAM

	Índice de Características Página
1 Producción de los Quemadores Altos con Llama Dual a Prueba de Derrames 8
2 Quemadores de Anillos Múltiples 8
3	Perillas de Control (Una para Cada Quemador de la Superficie)	11
4 Luces Indicadoras del Quemador "ENCENDIDO" (Una por cada perillas de control) —
5 Reillas de los Quemadores 13
6 Plancha 10
7 Temporizador (en algunos modelos) 10

Encendido Electrónico y Reencendido Automático

La superficie de cocción está equipada con encendido electrónico, el cual elimina la necesidad de una luz de piloto continuo.

Los quemadores de esta superficie de cocción se volverán a encender automáticamente si la llama se apaga.

Todos los encendedores de quemadores de superficie chispearán y harán chasquidos cuando cualquier quemador se enciende. No toque ningún quemador cuando los encendedores se encuentran chasqueando.

Ocasionalmente los quemadores pueden chasquear si un viento o corriente fuertes alejan la llama del sensor de llama del quemador.

Si ocurriera un corte de energía, usted puede encender los quemadores de la superficie de cocción con un fósforo. Sostenga un cerillo encendido cerca d el quemador, luego gire la perilla a la posición LITE (encender). Tenga mucho cuidado al encender los quemadores de esta manera.

Cómo Encender un Quemador de Superficie

Presione la perilla de control hacia abajo y gire la misma en dirección contraria a las agujas del reloj hasta la posición LITE (Luz).

ADVERTENCIA

Los quemadores

sólo deben ser usados cuando estén cubiertos por los utensilios. Las llamas de los quemadores que no estén cubiertas por el utensilio presentan un riesgo de incendio o incendio de telas. Nunca permita que las llamas se extiendan más allá de los costados del utensilio. Si esto no se cumple, se podrán producir lesiones graves.

Después de que se encienda el quemador, gire la perilla para ajustar el tamaño de la llama.

Para apagar el quemador, gire la perilla en sentido de las agujas del reloj, hasta el máximo, a la posición OFF.

■ No haga funcionar el quemador durante un período prolongado sin recipientes de cocción sobre la rejilla. El acabado de la rejilla puede saltarse sin un recipiente que absorba el calor.

Empuje el mango de control y gire el mismo hasta la posición LITE.

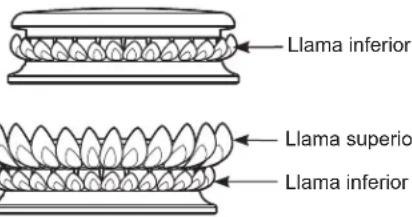

Quemadores Apilados de Llama Dual

Algunos quemadores de su superficie de cocción cuentan con dos conjuntos de llamas apiladas una sobre la otra; los quemadores de llama dual tienen una llama inferior (fuego lento) y una llama superior (principal).

Cuando se enciende un quemador, la llama inferior siempre se encenderá y quedará prendida.

Fuego lento:

El diseño de quemadores apilados brinda una gran cantidad de configuraciones de calor en la superficie de cocción para hervir a fuego lento. Dependiendo del tipo y cantidad de alimentos, y del tamaño del recipiente, la llama puede ajustarse a sus necesidades específicas. La configuración más baja utiliza sólo la llama más baja y puede mantener alimentos delicados a una temperatura segura de 140°F.

Cocción:

Las configuraciones desde LO (baja) a HI (extra alta) utilizan las llamas altas y bajas. Utilice de LO (baja) a HI (alta) para cocción general. Use HI (Alto) con utensilios de mayor diámetro.

HI (Alto) es una configuración de calor muy alto y su función es soasar las comidas rápidamente y hervir grandes cantidades de agua.

Llama inferior Llama superior Llama inferior

Quemador de Anillos Múltiples

Para utensilios grandes, active todos los anillos configurando el quemador entre Hi (Alto) y Med (Medio).

Para utensilios pequeños o aplicaciones con poco calor, sólo active los anillos internos configurando el quemador entre Lo (Bajo) y Sim (Hervor a Fuego Lento).

Como parte de la secuencia de encendido, el control ilumina todos los elementos exhibidos. Para iniciar el temporizador, presione la tecla Timer Start/Off (Inicio del Temporizador/ Apagado) una vez, lo cual da acceso para comenzar a agregar tiempo.

■ Para agregar tiempo, presione la tecla +.
■ Para quitar tiempo, presione la tecla –.

Presionar las teclas +/- una vez genera un cambio de tiempo de 1 minuto. Mantener las teclas +/- automáticamente agregará/ quitará más tiempo. Se puede agregar o quitar tiempo de un temporizador en funcionamiento, siempre y cuando el control no esté bloqueado por presionar las teclas +/-. Luego de agregar tiempo, espere 3 segundos hasta que el temporizador comience la cuenta regresiva de forma automática o para iniciar el temporizador de forma inmediata, presione una vez la tecla Timer Start/Off (Iniciar/ Apagar el Temporizador).

Para cancelar un temporizador en funcionamiento y para apagarlo, presione la tecla Timer Start/Off (Iniciar/ Apagar el Temporizador) una vez en cualquier momento. Una vez que el temporizador finaliza la cuenta regresiva, se apaga. Luego comienza a hacer titular la pantalla y comienza a producir un tono de notificación de cinco pitidos, hasta que el usuario agrega más tiempo al temporizador o presiona la tecla Timer Start/Off (Iniciar/ Apagar el Temporizador) para cancelar y apagar el mismo.

LOCK CONTROL HOLD 3 SEC - * HR LOCKED MIN * 1:1111 + TIMER START/OFF

Función de Bloqueo del Gas

Esta función sólo puede ser usada luego de que todas las perillas de la superficie de cocción se encuentren apagadas. Si una perilla está encendida, intentar activar esta función produce una campanada y la función no es activada.

Para bloquear el flujo de gas a la superficie de cocción y para bloquear el control, mantenga presionada la tecla Lock Control (Control de Bloqueo) durante 3 segundos hasta que se escuche un pitido. Luego del pitido, la tecla deberá ser liberada dentro de los 5 segundos para activar esta función. Al activar esta función, el ícono "LOCKED" (Bloqueado) sobre la pantalla comenzará a titilar y, dependiendo del estado, se mantendrá iluminado (bloqueado) o apagado (desbloqueado).

Es posible usar la función de bloqueo mientras el temporizador está funcionando. Una vez que el control se encuentre bloqueado, el temporizador no podrá ser encendido nuevamente hasta que el control esté desbloqueado.

El control y el flujo de gas pueden ser desbloqueados en cualquier momento, repitiendo el proceso usado para realizar el bloqueo.

LOCK CONTROL HOLD 3 SEC HR LOCKED MIN 1:2"4" TIMER START/OFF

Encendido de Bluetooth®

Mantenga presionadas al mismo tiempo las teclas Lock Control (Control de Bloqueo) y Timer Start/Off (Iniciar/ Apagar el Temporizador), hasta que se escuche un pitido.

Libere ambas teclas luego del pitido e ingrese el modo de emparejamiento de Bluetooth®.

Se muestra el estado actual de Bluetooth®; presione la tecla + para cambiar el estado.

Si no se hace ningún seleccione sobre esta pantalla dentro de los 5 segundos, la misma expirará y saldrá el modo de emparejamiento.

Repita la secuencia del modo de emparejamiento para regresar a esta pantalla.

LOCK CONTROL HOLD 3 SEC - *OFF + TIMER START/OFF

Selección de Wi-Fi

Al ingresar en un modo de emparejamiento, la pantalla muestra el estado actual de la señal de Bluetooth®.

Presione la tecla – para ver el estado actual de la señal de Wi-Fi. Presione la tecla + para cambiar el estado actual de la señal de Wi-Fi.

Si no se hace ningún seleccione sobre esta pantalla dentro de los 5 segundos, la misma expirará y saldrá el modo de emparejamiento.

Repita la secuencia del modo de emparejamiento para regresar a esta pantalla.

LOCK CONTROL HOLD 3 SEC - *OFF + TIMER START/OFF

Cómo Elegir el Tamaño de la Llama

Mire la llama, no la perilla, mientras reduzca o incremente el calor.

El tamaño de la llama del quemador a gas debe ajustarse al recipiente que esté usando.

PARA UN MANEJO SEGURO DE LOS RECIPIENTES DE COCCIÓN, NUNCA DEJE QUE LAS LLAMAS SE EXTIENDAN MÁS ALLÁ DE LOS LADOS DE LOS RECIPIENTES. Utilizar llamas de un tamaño mayor a la base de los recipientes no los calentará más rápido y podría resultar peligroso.

Para lograr estabilidad de la superficie, se recomienda un recipiente de cocción de un diámetro mínimo de 6". Use un utensilio de un diámetro mayor para la configuración de calor.

Parrillas Para la Parte Superior de la Cocina

No use cualquier repuesto de rejilla para la parte superior de la cocina con sus quemadores de gas, ya que realizará una combustión incompleta, generando niveles de monóxido de carbono superiores a los estándares permitidos. Esto puede ser peligroso para su salud.

No use rejillas para la parte superior de la cocina

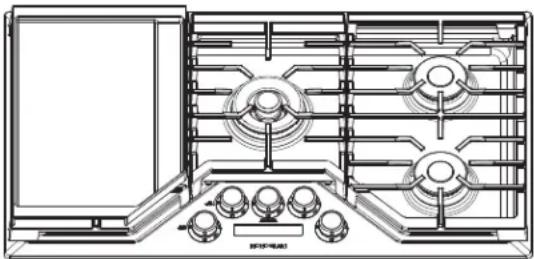

Accesorio de la Plancha

PRECAUCIÓN

Riesgo de Incendio

■ Tenga cuidado al cocinar comidas con grasa. La grasa esparcida puede provocar un incendio.
■ Nunca coloque ni guarde un artículo en la plancha, incluso cuando no esté en uso. El calor de los demás quemadores puede calentar la plancha y provocar un incendio.
■ Coloque y retire la plancha sólo cuando todas las parrillas y la plancha estén frías y todas las unidades superficiales estén en OFF (Apagado).

Uso de su Plancha de Hierro Fundido (en algunos modelos)

Su plancha le brinda una superficie de cocción extra grande para carnes, panqueques y otras comidas normalmente preparadas en una sartén. Antes del primer uso, enjuague la misma con agua caliente y séquela completamente. Prepare la superficie con espray de cocina o aceite vegetal.

Precauciones de la Plancha:

■ No coloque la plancha en un horno microondas.
■ No lave la plancha en el lavavajillas.
Si algo se derramó debajo de la plancha, se deberá limpiar tan pronto como sea posible para evitar la suciedad de la comida “horneada”.
■ No permita que se acumule grasa debajo de la plancha, ya que puede haber riesgo de incendio. Limpie debajo de la plancha con agua caliente y jabón en cuanto esté fría.

Posicionamiento de la Plancha

La plancha de hierro fundido (en algunos modelos) sólo puede ser usada sobre los quemadores izquierdos de la superficie de cocción. A fin de posicionar la plancha, coloque la misma sobre la parrilla izquierda. Ajuste la plancha hasta que quede completamente apoyada y de forma plana sobre la parrilla que se encuentra debajo. No encienda los quemadores izquierdos hasta que esté seguro de que la plancha haya quedado correctamente posicionada.

Precalentamiento de la Plancha

Precaliente la plancha configurando ambos quemadores izquierdos en Hi (Alto) durante 5 minutos, antes de colocar la comida sobre la plancha. Una vez precalentada la plancha, gire la perilla sobre cada quemador izquierdo hasta la zona de la plancha y use la configuración de cocción detallada en la siguiente tabla.

Plancha Precurada de Hierro Fundido

Tipo de Comida	Configuración de Cocción
Panceta Med
Embutidos para el Desayuno Med
Huevos Bajo (Lo)
Queso a la Plancha Med-Bajo (Med-Lo)
Hamburguesas Med-Bajo (Med-Lc)
Panqueques Med-Bajo (Med-Lo)
Cómo Calentar Tortillas Bajo (Lo)

Es posible que sea necesario ajustar las configuraciones de la plancha si se usará por un período prolongado.

Base de la Superficie de Cocción

No use limpiadores de horno, limpiadores abrasivos, limpiadores líquidos fuertes, estropajos de acero, almohadillas para fregar de plástico, ni polvos limpiadores sobre la base de la superficie de cocción. Limpie el mismo con agua y jabón o una solución de vinagre y agua. Enjuague con agua limpia y seque con una tela seca. Al limpiar supeficies, asegúrese de que estén a temperatura ambiente y fuera del contacto con la luz solar.

El derrame de adobo, jugos de fruta, salsas de tomate y líquidos para humedecer que contengan ácidos pueden ocasionar descoloración y se deberán limpiar en cuanto las superficies calientes se enfríen, y luego se deberán enjuagar.

Limpieza de las Perillas

Para una limpieza más fácil, las perillas de control podrán ser retiradas empujando las mismas directamente hacia arriba, una vez que las mismas se encuentren en la posición OFF (Apagado). Las perillas se podrán lavar a mano con agua y jabón.

No sumerja las perillas en agua. Si se acumula agua debajo del vidrio que se encuentra debajo de la perilla, la misma será drenada dentro de las 24 horas.

Para volver a colocar las perillas luego de la limpieza, alinee el agujero sobre el lado trasero de la perilla con el eje de la válvula de gas y empuje hacia abajo hasta que la perilla quede bien ajustada. Todas las perillas son intercambiables.

Empuje la perilla hacia arriba y afuera del vástago.

Superficies de Acero Inoxidable

No utilice almohadillas de acero ya que rayan la superficie en forma permanente.

Para limpiar la superficie de acero inoxidable, utilice agua tibia jabonosa o un limpiador de acero inoxidable. Siempre limpie la superficie en dirección de la veta. Siga las instrucciones del producto para limpiar la superficie de acero inoxidable.

El derrame de adobo, jugos de fruta, salsas de tomate y líquidos para humedecer que contengan ácidos pueden ocasionar descoloración y se deberán limpiar en cuanto las superficies calientes se enfríen, y luego se deberán enjuagar.

Para consultar sobre la compra de limpiadores de acero inoxidable, llame en forma gratuita al 800.626.2002 o visite monogram.com.

Superficie del Temporizador (en algunos modelos)

Use una tela húmeda para limpiar el vidrio.

Quemadores Apilados de Llama Dual y Quemador de Anillos Múltiples

El quemador consta de tres partes: La base del quemador, el cabezal del quemador y la tapa del quemador. El cabezal y la tapa del quemador pueden quitarse a fin de facilitar la limpieza.

PRECAUCIÓN

NO UTILICE EL

QUEMADOR SIN TODAS LAS PIEZAS EN SU LUGAR.

Los quemadores de superficie debe limpiarse regularmente, en especial después de sufrir derrames, lo que podría obstruir las ranuras y orificios de los cabezales de los quemadores.

El electrodo se encuentra en la parte trasera de cada quemador. No intente desarmar o limpiar un quemador mientras otro se encuentre encendido. Puede provocarse una descarga eléctrica.

Tapa del quemador Cabezal del quemador Base del quemador Electrodo Quemadores Apilados de Llama Dual Tapa Tapa Quemador Electrodo Quemador de Anillos Múltiples

Para quitar las piezas del quemador:

1. Gire todos los controles a OFF (apagado) antes de quitar piezas de los quemadores.
2. Cuando se enfríen, usted puede levantar las rejillas, las tapas y los cabezales del quemador para efectuar una limpieza más sencilla. No quite las bases de los quemadores.

Limpieza

Quite todas las piezas del quemador sólo cuando estén frías. Lávelas en agua caliente jabonosa. Puede utilizarse una almohadilla plástica para

quitar las partículas de comida quemada y pegada. Para remover alimentos quemados y pegados, deje en remojo los cabezales de los quemadores en una solución de detergente líquido suave y agua caliente durante 20-30 minutos. Para manchas más rebeldes, utilice una almohadilla plástica o un cepillo de dientes.

NOTA: No use lana de acero ni estropajos para limpiar las partes del quemador, ya que podrán bloquear las aberturas. Nunca lave las cabezas de los quemadores en el lavavajillas. Esto podrá hacer que se descoloren.

Las hendiduras de las cabezas de los quemadores se deben mantener limpias en todo momento para obtener una llama pareja y sin obstrucción.

Las partes bloqueadas o sucias de los quemadores o los electrodos no permitirán que el quemador funcione de forma correcta.

Después de la limpieza

Después de reemplazar las piezas del quemador, agítelas para quitar el exceso de agua y luego séquelas bien.

Para reemplazar las piezas del quemador:

Asegúrese de que las piezas de los quemadores se coloquen en los lugares correctos.

1. Reemplace el cabezal del quemador sobre la base del quemador, verificando que el orificio del cabezal se encuentre bien alineado con el electrodo de la base. Un espacio pequeño entre la base y el cabezal resulta normal.
2. Coloque la tapa del quemador sobre el cabezal del quemador. Verifique que la tapa del quemador esté bien colocada sobre el cabezal del quemador.

Tapa del quemador bien colocada

Tapa del quemador mal colocada

Encendedor por Chispa y Electrodos

El electrodo del sistema de encendido electrónico se encuentra ubicado en la parte trasera de la base del quemador. Al limpiar la superficie de cocción, tenga cuidado de no enganchar el encendedor con el paño de limpieza. El encendedor podría dañarse.

Tenga cuidado de no empujar la perilla de control hacia adentro mientras realiza la limpieza. Podría provocar el accionamiento del encendedor por chispa.

Asegúrese de que los encendedores cerámicos blancos de la superficie de cocción estén secos y limpios. Limpie la porción de metal del electrodo con un paño suave o una lija.

No intente retirar el electrodo de la superficie de cocción.

Limpie esta parte de metal con una lija.

No limpie esta parte de cerámica blanca con una lija.

Parrillas de Quemadores

Limpieza Manual

Las rejillas se deberán lavar con agua caliente y jabón y deberán ser enjuagadas con agua limpia. Para ablandar la comida quemada, coloque las rejillas en una solución con 14 de taza de amoníaco hogareño durante varias horas. Luego, friegue las rejillas con un estropajo de plástico con agua caliente y jabón. Enjuague a fondo y seque.

Limpieza del Horno

Algunos modelos cuentan con parrillas que pueden ser limpiadas en un horno con la función de limpieza automática. Si las parrillas NO cuentan con protectores de goma (almohadillas) adheridas a la parte inferior de las parrillas, podrán ser limpiadas en el horno utilizando el ciclo de limpieza automática. Para acceder a instrucciones específicas, consulte el Manual del Propietario del horno. Si las instrucciones de limpieza automática no son mencionadas en el Manual del Propietario, las parrillas no deberán ser limpiadas en un horno con limpieza automática.

Limpieza en Lavavajillas

Las parrillas se pueden limpiar en un lavavajillas. Retire cualquier partícula de comida quemada antes de colocar las parrillas en el lavavajillas. Coloque las mismas en el estante inferior del lavavajillas y aplique un ciclo de "limpieza a fondo".

No utilice el quemador durante un período de tiempo prolongado sin un utensilio de cocina sobre la parrilla. El acabado de la parrilla se puede resquebrajar si no hay un utensilio de cocina que absorba el calor.

Aunque son durables, las parrillas perderán gradualmente su brillo, más allá del mejor cuidado que les pueda dar. Esto se debe a la exposición continua a altas temperaturas y a la abrasión del utensilio de cocina.

NOTA: Tenga cuidado al retirar las parrillas del horno superior una vez que el ciclo de auto limpieza haya finalizado. Es posible que las parrillas aún estén calientes.

Una vez completado el ciclo de limpieza automática, las rejillas pueden ser retiradas de forma cuidadosa. Es posible que observe un residuo blanco en las rejillas. Limpie el mismo con una esponja húmeda. Si las manchas blancas persisten, moje la esponja con una solución mitad de vinagre y mitad de agua y vuelva a limpiar las rejillas.

Al reemplazar las rejillas en la superficie de cocción, asegúrese de ubicarlas de forma correcta. Las rejillas se deben poder posicionar de forma segura en la superficie de cocción.

Protectores de Soportes de Rejillas

Si cualquiera de los protectores de goma de la rejilla de la superficie de cocción se pierde o daña, se podrán solicitar piezas de repuesto.

Visit Monogram.com o llame al Servicio Preferido de Monogram (Monogram Preferred Service) (800.444.1845) durante el horario de atención comercial.

Para insertar los nuevos protectores, simplemente coloque el extremo del protector con forma cónica en el agujero de la placa de cocción y empuje hacia abajo de forma suave, doblando el protector.

Protectores para Soportes de Rejillas

Hierro Fundido: Limpie la plancha de hierro fundido con un cepillo duro y agua caliente. No se recomienda el uso de jabón, y nunca se deben usar detergentes potentes, ya que eliminarán el curado. Enjuague la misma con agua caliente y séquela cuidadosamente. Luego del enjuague, presazone la plancha aplicando una capa suave de aceite de cocina sobre su superficie. Limpie el exceso de aceite con una toalla de papel.

Guarde en un lugar frío y seco.

Precauciones de la Plancha:

Si algo se derramó debajo de la plancha, se deberá limpiar tan pronto como sea posible para evitar que sea horneado en la placa de cocción.
No permita que se acumule grasa debajo de la plancha, ya que puede haber riesgo de incendio. Limpie debajo de la plancha con agua caliente y jabón, tan pronto como sea posible.
■ No lave la plancha en el lavavajillas.
■ No limpie la plancha en el horno de limpieza automática.

Antes de solicitar el servicio técnico

¡Ahorre tiempo y dinero! Primero revise los cuadros que aparecen en las siguientes páginas y es posible que no necesite solicitar reparaciones.

Problema Causas Posibles Qué Hacer
Los quemadores poseen llamas amarillas y con puntas amarillas	La calidad de combustión de las llamas del quemador se deberá determinar visualmente.	Determine la calidad de las llamas de forma visual. Las llamas normales de los quemadores se deberán ver como (A) o (B).Las llamas largas de color amarillo brillante no son normales. Las llamas normales podrán mostrar signos de un tinte anaranjado cuando estén bien quemadas, o signos de anaranjado parpadeante debido a las partículas del gas o del aire. (A) Llamas azul suave — Normal para gas natural (B) Puntas amarillas en conos externos — Normal para el gas propano
Las perillas de control no giran	La perilla no es presionada hacia abajo..	Para pasar desde la posición OFF (Apagado), presione la perilla hacia abajo y luego gire la misma.
Los quemadores no se encienden	El enchufe en la estufa no está completamente insertado en el tomacorriente eléctrico.	Asegúrese de que el cable de electricidad esté enchufado en un tomacorriente correctamente conectado a tierra.
	El suministro de gas no fue conectado o encendido.	Consulte las Instrucciones de Instalación provistas con su estufa.
	Es posible que un fusible de su hogar se haya quemado o que el disyuntor se haya desconectado.	Reemplace el fusible o reinicie el disyuntor.
	Las piezas del quemador no fueron reemplazadas correctamente.	Consulte la sección de Limpieza de la Superficie de Cocción.
	Los electrodos debajo de los quemadores tienen suciedad.	Consulte la sección de Limpieza de la Superficie de Cocción.
	La estufa está bloqueada. Desbloquee la estufa. Consulte la sección de Limpieza de la Superficie de Cocción.
	El agujero del encendedor (en algunos modelos) está enchufado.	Lea la sección Cuidado y limpieza de la estufa.
Un sonido de tic-tac del encendedor persiste una vez que el quemador está encendido.	La perilla de control aún está en la posición LITE (Encender).	Gire la perilla fuera de la posición LITE (Encender) hasta la configuración deseada.
		Apague el quemador y vuelva a encender el mismo. Si el sonido de tic-tac aún está presente, llame al servicio técnico.
	La función de reencendido automático está intentando volver a encender la llama.	Mientras se encuentra en la configuración más baja, la llama puede ser alejada del sensor de llamas del quemador por correntadas alrededor de la superficie de cocción. Reduzca la velocidad o redirija cualquier ventilador o equipo de ventilación que esté funcionando alrededor de la superficie de cocción, hasta que cese el chispeo.
Los quemadores superiores no queman de forma pareja	Ensamble del quemador inapropiado. Asegúrese de que las tapas del quemador estén instaladas correctamente. Lea la sección de Cuidado y Limpieza de la cocina.
	Las ranuras del quemador al costado del quemador se podrán atascar.	Retire los quemadores para su limpieza. Lea la sección de Cuidado y Limpieza de la cocina.
El teclado no responde	El teclado está sucio. Limpie la tecla del teclado.
	Es posible que se haya un fusible quemado en su hogar o que se haya desconectado el disyuntor.	Reemplace el fusible o reinicie el disyuntor.
	El vidrio del panel de control del temporizador está mojado en sus bordes.	Seque los bordes lo mejor que pueda y espere varios minutos hasta que los botones del temporizador vuelvan a responder.

Notas

GARANTÍA DE LA SUPERFICIE DE COCCIÓN MONOGRAM

Abroche su recibo aquí. Para acceder al servicio técnico de acuerdo con la garantía deberá contar con la prueba de la fecha original de compra.

ELEMENTOS CUBIERTOS

Desde la Fecha de la Compra Original

GARANTÍA LIMITADA DE DOS AÑOS

Por dos años desde la fecha original de compra, le brindaremos, sin costo, piezas y trabajos del servicio técnico en su hogar para la reparación o reemplazo de cualquier parte de la superficie de cocción que presente fallas debido a defectos de fabricación.

Esta garantía se extiende al comprador original y cualquier dueño posterior para productos adquiridos para uso doméstico dentro de los 48 estados continentales, Hawaii y Washington, D.C. En Alaska la garantía es la misma salvo que es LIMITADA porque usted debe pagar el envío del producto a la tienda de servicio técnico o los gastos de viaje del técnico hasta su hogar.

Todo el servicio de garantía debe suministrarse por parte de nuestros Centros de Servicio de Fábrica o por técnicos autorizados de Customer Care® durante un horario normal de trabajo.

Si su electrodoméstico requiere servicio técnico, durante el período de garantía o después del mismo, en los EE.UU. llame al 800.444.1845. En Canadá: 888.880.3030

ELEMENTOS NO CUBIERTOS

■ Visitas a su hogar para enseñarle a usar el producto.
■ Decoloración de la placa de la plancha o de las bandejas del horno.
■ Saltado de las rejillas de esmalte de porcelana o de las bandejas del horno.
■ Reemplazo de fusibles domésticos o la reconfiguración de los interruptores de circuito.
■ Daños incidentales o resultantes provocados por posibles defectos de este aparato.
■ Daños provocados después de la entrega.
■ Daños al producto provocados por accidentes, incendios, inundaciones o fuerza mayor.

■ Fallas del producto si se utiliza para un objetivo diferente del previsto o si se usa en forma comercial.
■ Instalación, entrega o mantenimiento inadecuados.

Si tiene un problema con la instalación, comuníquese con su vendedor o instalador. Usted es responsable de suministrar adecuadas instalaciones eléctricas, de gas, de salida y otras conexiones como se describe en las Instrucciones de Instalación incluidas con el producto.

■ Producto no accesible para prestar el servicio técnico solicitado.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS

Su único y exclusivo recurso es la reparación del producto como se establece en la presente Garantía Limitada. Las garantías implícitas, incluyendo garantías de comerciabilidad y aptitud para un objetivo particular, se encuentran limitadas a un año o el período más corto permitido por la ley.

Algunos estados no permiten la exclusión o limitación de daños incidentales o resultantes, por lo tanto esta exclusión o limitación puede no aplicarse en su caso. Esta garantía le otorga derechos legales específicos y usted puede contar con otros derechos, que pueden variar de estado a estado.

Para conocer sus derechos legales en su estado, consulte a su oficina del consumidor local o estatal o al Fiscal General de su estado.

Garante: GE Appliances, a Haier company

Garante en Canadá: MC Commercial, Burlington, ON, L7R 5B6

	Con la compra de su nuevo artefacto Monogram, tenga la tranquilidad de que si alguna vez necesita información o asistencia de Monogram, estaremoslistos para hacerlo. ¡Todo lo que tiene que hacer es llamar en forma gratuita!
Registre suElectrodoméstico	¡Registre su electrodoméstico nuevo a través de Internet, según su conveniencia! Un registro puntual de su producto permitirá una mejor comunicación y un servicio más puntual de acuerdo con los términos de su garantía, en caso de surgir la necesidad. También puede enviar una carta en la tarjeta de inscripción preimpresa que se incluye con el material embalado.En EE.UU.:Monogram.comEn Canadá:Prodsupport.mabe.ca/crm/Products/ProductRegistration.aspx
ServicioProgramado	El servicio de reparación de expertos de Monogram está a sólo un paso de su puerta. Conéctese a través de Internet y programe su servicio a su conveniencia cualquier día del año.En EE.UU.:Monogram.como comuníquese al 800.444.1845 durante el horario de atención comercial.En Canadá:GEAppliances.ca/en/support/service-request o llame al 888.880.3030
GarantíasExtendidas	Adquiera una garantía extendida de Monogram y conozca los descuentos especiales que están disponibles mientras su garantía aún está vigente.En EE.UU.:Monogram.como comuníquese al 800.444.1845 durante el horario de atención comercial.En Canadá:GEAppliances.ca/en/support/purchase-extended-warranty o llame al 888.880.3030
ConectividadRemota	Para solicitar asistencia para la conectividad de red inalámbrica (para modelos con acceso remoto), visite nuestro sitio web enMonogram.como comuníquese al 800.444.1845 en EE.UU. únicamente.
Piezas yAccesorios	Aquellos individuos calificados para realizar el servicio técnico de sus propios electrodomésticos podrán solicitar el envío de piezas o accesorios directamente a sus hogares (se aceptan las tarjetas VISA, MasterCard y Discover). Ordene hoy a través de Internet durante las 24 horas, todos los días. En EE.UU.:Monogram.com o de forma telefónica al 800.444.1845 durante el horario de atención comercial.Las instrucciones que figuran en este manual cubren los procedimientos que serán realizados por cualquier usuario. Otros servicios técnicos generalmente deben ser derivados a personal calificado del servicio. Se deberá tener cuidado, ya que una reparación indebida podrá hacer que el funcionamiento no sea seguro.Los clientes de Canadá deberán consultar en las páginas amarillas el centro de servicios de MC Commercial más cercano; visite nuestro sitio web enGEAppliances.ca/en/products/parts-filters-accessories o comuníquese al 888.880.3030.
