MANUAL DE USUARIO NBF125BK00 NewAir

Manual del Propietario Manual v1.1

LANGUAGE INDEX

English Manual....3

Manual en Español....37

Un Nombre en el que Puedes Confiar

La confianza debe ganarse y nosotros nos ganaremos la suya. La felicidad del cliente es el centro de nuestro negocio.

Desde la fábrica hasta el almacén, desde el piso de ventas hasta su hogar, toda la familia Newair se compromete a brindar productos innovadores, un servicio excepcional y asistencia cuando más lo necesite.

Cuente con Newair

Como orgulloso propietario de Newair, bienvenido a nuestra familia. Aquí no hay robots, personas reales enviaron su producto y personas reales están aquí para ayudarlo.

Contáctenos

Por favor contacte a nuestro equipo de atención a clientes antes de realizar una devolución de producto. Estaremos felices de poder ayudar con cualquier pregunta o duda.

Lun-Vie de 8-4 (Hora del Pacífico)

Llame: 1-855-963-9247

En Línea: www.newair.com

Un miembro de nuestro equipo le responderá dentro de un lapso de 24 hrs.

Conecta con nosotros:

Facebook.com/newairusa

Especificaciones técnicas 41

Registre su producto en línea 42

Advertencias e información de seguridad 43

Montaje e Instalación 46

Instalación del Refrigerador....46

Consejos para Ahorrar Energía 46

Diagrama de Circuito....

Cable de Extensión...... 48

Instrucciones de Uso....49

Limpieza y Mantenimiento 51

Limpieza de su Refrigerador 51

Fallo de Energía....51

Almacenamiento a Largo a Plazo....52

Mover su Refrigerador....52

Bebidas y Bajas Temperaturas....52

Solución de Problemas....53

Garantia del Fabricante 55

ESPECIFICACIONES TÉCNICAS

NUM. DE MODELO.	NBF125BK00
VOLTAJE:	110V
CORRIENTE:	1.8A
FRECUENCIA:	60Hz
CONSUMO DE ENERGÍA:	180W (438kwh/año)
CAPACIDAD DE LATAS:	125 latas
CAPACIDAD DE ALMACENAMIENTO:	3.5 Pies Cúbicos
RANGO DE TEMPERATURA:	23 - 72°F (-5 - 22°C)
REFRIGERANTE:	R600a
DIMENSIONES DEL PRODUCTO:	22" Ancho x 20.7" Profundidad x 33.5" Alto

REGISTRE SU PRODUCTO EN LÍNEA

¡Registre su producto NewAir en línea hoy!

Aproveche todos los beneficios que ofrece el registro de productos:

Servicio y soporte

Diagnostique y resuelva problemas de servicio de forma más rápida y precisa

Notificaciones

Manténgase actualizado sobre seguridad y actualizaciones del sistema por medio de notificaciones

Promociones especiales

Inscríbase para recibir promociones y ofertas de NewAir

Registrar la información de tu producto en línea de forma segura y en menos de 2 minutos:

newair.com/register

Le recomendamos que adjunte una copia de su recibo de compra a continuación y registre la siguiente información, que se encuentra en la placa de identificación del fabricante en la parte posterior de la unidad. Necesitará esta información si es necesario ponerse en contacto con el fabricante para consultas de servicio.

Fecha de Compra: ____

Número del modelo: ____

ADVERTENCIAS E INFORMACIÓN DE SEGURIDAD

Su seguridad y la seguridad de los demás es muy importante.

Hemos proporcionado muchos mensajes de seguridad importantes en este manual y en su electrodoméstico. Siempre lea y obedezca todos los mensajes de seguridad. Éste es el Símbolo de Alerta de Seguridad. El símbolo le advierte de peligros potenciales que pueden causarle la muerte o lesiones a usted y a otras personas. Todos los mensajes de seguridad

seguirán el Símbolo de Alerta de Seguridad y la palabra PELIGRO o ADVERTENCIA.

PELIGRO significa que el incumplimiento de esta declaración de seguridad puede resultar en lesiones personales graves o la muerte.

ADVERTENCIA significa que el incumplimiento de esta declaración de seguridad puede resultar en daños extensos al producto, lesiones personales graves o la muerte.

Todos los mensajes de seguridad le alertarán sobre el peligro potencial, le dirán cómo reducir la posibilidad de lesiones y le informarán lo que puede suceder si no se siguen las instrucciones.

CONSIDERACIONES IMPORTANTES

Antes de utilizar el aparato, debe colocarse e instalarse correctamente como se describe en este manual, por lo que debe leerlo detenidamente. Para reducir el riesgo de incendio, descarga eléctrica o lesiones al usar el aparato, siga las precauciones básicas, incluidas las siguientes:

PELIGRO

• Enchufe en un tomacorriente de 3 clavijas con conexión a tierra, no retire la clavija de conexión a tierra, no use un adaptador y no use un cable de extensión.
• Se recomienda utilizar un tomacorriente separado que sirva únicamente a su electrodoméstico. No utilice enchufes que se puedan apagar con un interruptor o tirador de cadena.
• Nunca limpie las partes del aparato con líquidos inflamables. Estos vapores pueden crear un riesgo de incendio o explosión.

• No almacene ni use gasolina u otros vapores y líquidos inflamables cerca de este o cualquier otro electrodoméstico. Los vapores pueden crear un riesgo de incendio o explosión.

• No conecte ni desconecte el enchufe con las manos mojadas.

• Desenchufe el aparato o desconecte la energía antes de limpiarlo o repararlo. Si no lo hace, puede provocar una descarga eléctrica o la muerte.
• No intente reparar o reemplazar ninguna pieza de su electrodoméstico a menos que se recomiende específicamente en este manual. Para cualquier otro problema, comuníquese con el servicio al cliente en [e-mail].

ADVERTENCIA

• Utilice dos o más personas para mover e instalar el aparato. El no hacerlo puede resultar en lesiones.
• Elija un área bien ventilada con temperaturas superiores a 50 ° F ( 10 ° C) e inferiores a 110 ° F ( 43 ° C).
• El aparato no debe colocarse cerca de hornos, parrillas u otras fuentes de calor intenso.
• El aparato debe instalarse con todas las conexiones eléctricas, de agua y de drenaje (si corresponde) de acuerdo con los códigos estatales y locales. Se requiere un suministro eléctrico estándar (solo 110 V CA, 60 Hz), debidamente conectado a tierra.
• No retuerza ni apriete el cable de alimentación del aparato. Asegúrese de que los cables o tuberías no queden pellizcados, doblados o dañados durante la instalación.
• Es importante que el aparato esté nivelado para que funcione correctamente. Es posible que deba hacer varios ajustes en los pies para nivelarlo.
• Compruebe si hay fugas de cualquier tipo después de encender el aparato por primera vez.
• Nunca permita que los niños operen, jueguen o gateen dentro del electrodoméstico.
• No use agentes de limpieza a base de solventes o abrasivos en el interior. Estos limpiadores pueden dañar o decolorar el interior.
• Utilice este aparato solo para el propósito para el que fue diseñado, como se describe en este manual de instrucciones.
• Mantenga los dedos fuera de las áreas del "punto de pellizco". Los espacios entre la puerta y el cuerpo del electrodoméstico son necesariamente pequeños, pero podrían causar lesiones. Tenga cuidado al cerrar la puerta cuando haya niños cerca.

Uso comercial: esta unidad también está diseñada para ser funcional en entornos comerciales, como restaurantes, oficinas, etc.

Atención: ¡Riesgo de que niños queden atrapados!

Existe el riesgo de que los niños queden atrapados en los refrigeradores y otros aparatos que deben desecharse o almacenarse. El método más seguro para evitar que los niños queden atrapados es quitar la puerta por completo. En la mayoría de los casos, este es un proceso simple que usa un destornillador. En muchas jurisdicciones locales es ilegal desechar refrigeradores viejos sin quitar primero la puerta.

Mantenga a los niños alejados de refrigeradores, congeladores, secadoras o neveras portátiles que aún estén en uso. Cierre las puertas para evitar el acceso a estos electrodomésticos (especialmente cuando los niños no estén supervisados) y advierta a los niños que no deben jugar sobre, con o dentro de estos electrodomésticos.

- GUARDE ESTAS INSTRUCCIONES -

MONTAJE E INSTALACIÓN

ANTES DE UTILIZAR SU REFRIGERADOR

Retire el empaque exterior e interior. Antes de enchufar la unidad, déjela reposar en posición vertical durante aproximadamente 24 horas.

Esto reducirá la posibilidad de un mal funcionamiento en el sistema de enfriamiento debido a la manipulación durante el transporte. Una vez que haya enchufado el refrigerador a una toma de corriente, deje que funcione durante al menos 30 minutos para que se aclimate antes de realizar cualquier ajuste.

INSTALACIÓN DEL REFRIGERADOR

Coloque su refrigerador en un piso que sea lo suficientemente fuerte como para sostenerlo cuando esté completamente cargado. Para nivelar el refrigerador, gire las patas ajustables según corresponda.

Nota: Se recomienda que no instale el refrigerador cerca de un horno, radiador u otra fuente de calor. Cualquier fuente de calor cercana puede aumentar el consumo eléctrico y provocar fluctuaciones de temperatura. No lo instale en un lugar donde la temperatura descienda por debajo de 50 ° F (\~ 10 ° C) o suba por encima de 110 ° F (\~ 43 ° C). No instale el refrigerador empotrado debajo de un mostrador, entre armarios o detrás de la puerta de un gabinete. Evite instalar el refrigerador en cualquier lugar con exceso de humedad.

CONSEJOS PARA AHORRAR ENERGÍA

• El refrigerador debe colocarse en el lugar más fresco posible, alejado del exceso de calor de cualquier fuente (estufas, luz solar, etc.)
• Asegúrese de que el refrigerador esté adecuadamente ventilado. Cuanto más aire libre tenga alrededor del refrigerador, mejor.
• No deje la puerta abierta más tiempo del necesario.
• Si está almacenando alimentos en su refrigerador, asegúrese de dejar que los alimentos calientes se encontrén primero a temperatura ambiente.
• No sobrecargue el refrigerador, ya que obliga al compresor a funcionar con más frecuencia, aumentando el consumo de energía.
• Asegúrese de envolver los alimentos correctamente y de secar los recipientes con un paño antes de colocarlos en el refrigerador para evitar la acumulación de escarcha.
• No forre los estantes con papel de aluminio, papel encerado o toallas de papel, ya que evitarán la circulación de aire adecuada.

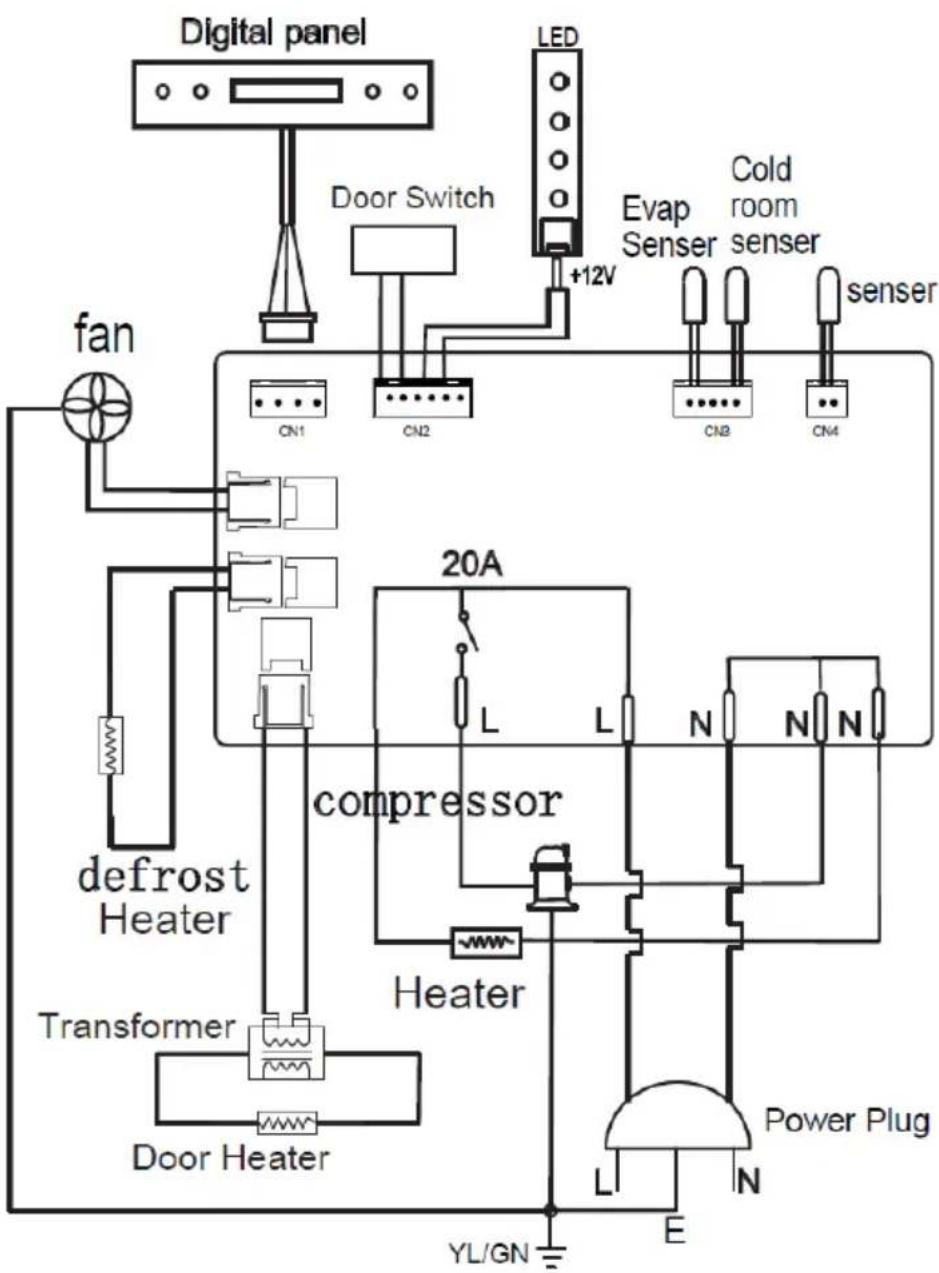

DIAGRAMA DE CIRCUITO

CONEXIÓN ELÉCTRICA

ADVERTENCIA

El uso inadecuado del enchufe con conexión a tierra puede provocar una descarga eléctrica. Si el cable de alimentación está dañado, comuníquese con el servicio al cliente de inmediato en [e-mail]

Este refrigerador debe estar conectado a tierra adecuadamente para su seguridad. El cable de alimentación de este refrigerador está equipado con un enchufe de tres clavijas que encaja con un tomacorriente de pared estándar de tres clavijas para minimizar la posibilidad de descarga eléctrica. No corte ni retire, bajo ninguna circunstancia, la tercera clavija (a tierra) del cable de alimentación suministrado. Por seguridad personal, este refrigerador debe estar conectado a tierra correctamente. Cualquier pregunta relacionada con la alimentación y / o la conexión a tierra debe dirigirse a un electricista certificado o al servicio de atención al cliente en [e-mail].

Este refrigerador requiere un tomacorriente estándar de 110 voltios CA 60 Hz con tres clavijas con conexión a tierra. Asegúrese de que la toma de corriente y el circuito hayan sido revisados por un electricista calificado y se haya confirmado que están debidamente conectados a tierra. Si solo hay disponible un tomacorriente de pared de 2 clavijas, es su responsabilidad y obligación reemplazarlo por un tomacorriente de pared de 3 clavijas debidamente conectado a tierra para poder utilizar este refrigerador.

Para evitar lesiones accidentales, el cable debe estar asegurado detrás del refrigerador y no debe dejarse expuesto o colgando, ya que puede ser un peligro de tropiezo.

Este refrigerador siempre debe enchufarse a su propia toma de corriente individual que tenga un voltaje nominal que coincida con la etiqueta de clasificación del refrigerador. Esto permitirá el mejor rendimiento y también evitará la sobrecarga de los circuitos de cableado de la casa que podrían causar un riesgo de incendio por sobrecalentamiento. Nunca desenchufe el refrigerador tirando del cable de alimentación. Agarre siempre la cabeza del enchufe firmemente y tire hacia afuera del receptáculo. Repare o reemplace de inmediato todos los cables de alimentación que se hayan desgastado o dañado de alguna otra manera. No utilice un cable que presente grietas o daños por abrasión en ninguna parte.

CABLE DE EXTENSIÓN

Debido a los peligros potenciales para la seguridad bajo ciertas condiciones, se recomienda enfáticamente que no use un cable de extensión con este refrigerador. Sin embargo, si debe usar un cable de extensión, es absolutamente necesario que sea un cable de extensión de electrodomésticos de 3 hilos con conexión a tierra, listado por UL / CUL, que tenga un enchufe y un tomacorriente con conexión a tierra y que la clasificación eléctrica del cable sea de 110 voltios.

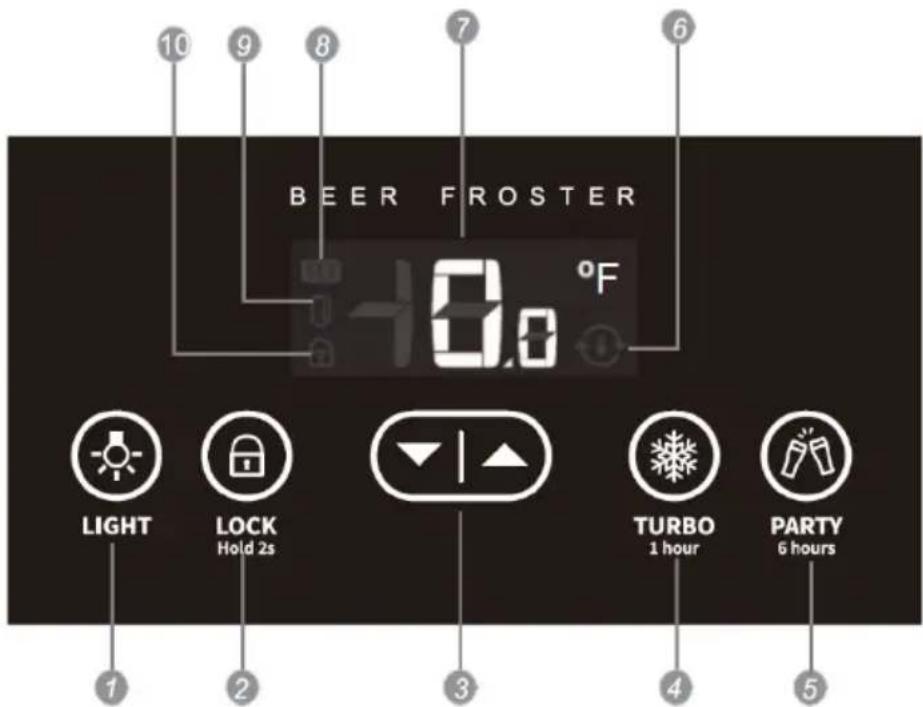

INSTRUCCIONES DE USO

10 9 8 7 BEER FROSTER -10.0 °F LIGHT LOCK Hold 2s TURBO 1 hour PARTY 6 hours

1. Botón para Encender/Apagar la Luz: presione este botón una vez para habilitar la iluminación interior. Presione nuevamente para desactivar la iluminación interior.

2. Botón de bloqueo: mantenga pulsado este botón durante 2 segundos para bloquear el panel de control. Cuando el panel de control está bloqueado, el único botón que funcionará es el botón de bloqueo. Mantenga pulsado durante 2 segundos de nuevo para desbloquear el panel de control.

3. Botones de Ajuste de Temperatura: presione las flechas hacia arriba y hacia abajo para ajustar la temperatura interna deseada.

4. Botón Turbo: presione este botón para habilitar el enfriamiento de alta potencia durante una hora. En el modo turbo, el refrigerador maximizará la potencia de enfriamiento durante 60 minutos independientemente de la temperatura establecida. Esta función es útil si necesita enfriar bebidas de última hora.

5. Botón Fiesta: presione este botón para habilitar la refrigeración de alta potencia durante seis horas. En el modo fiesta, el refrigerador maximizará la potencia de refrigeración durante seis horas,

independientemente de la temperatura establecida. Esta función es útil si está organizando una fiesta y la nevera se abrirá con frecuencia.

1. Indicador de Ajuste de temperatura: si este icono está iluminado, el refrigerador está trabajando activamente para alcanzar la temperatura establecida. Se apagará una vez que se haya alcanzado la temperatura deseada.
2. Pantalla de Temperatura: esta pantalla muestra la temperatura establecida. Use los botones de ajuste de temperatura para cambiar la temperatura establecida.
3. Indicador del Modo de Ajuste de Temperatura: Si este icono está iluminado, la unidad está en modo de ajuste de temperatura. Esta luz se encenderá tan pronto como presione cualquiera de los botones de ajuste de temperatura. Una vez que encuentre la temperatura deseada, la pantalla parpadeará durante unos segundos hasta que esta luz se apague.
4. Indicador de puerta abierta: si este icono está iluminado, la puerta no está bien sellada. Asegúrese de que la puerta esté cerrada correctamente y que el indicador se apague.
5. Indicador de bloqueo: si este icono está iluminado, el bloqueo está habilitado y el botón de bloqueo será el único botón en el panel de control que se puede presionar.

LIMPIEZA Y MANTENIMIENTO

LIMPIEZA DE SU REFRIGERADOR

• Apague la alimentación, desenchufe el refrigerador y retire todos los elementos, incluidos los estantes.
• Lave las superficies internas con una solución de agua tibia y bicarbonato de sodio (aproximadamente 2 cucharadas de bicarbonato de sodio por 4 tazas de agua).
• Lave los estantes con una solución de detergente suave.
• Exprima el exceso de agua de la esponja o paño antes de limpiar el área donde se encuentran los controles, o cualquier lugar sobre o cerca de partes eléctricas.
• Lave el exterior del refrigerador con agua tibia y un detergente líquido suave. Enjuague bien y seque con un paño suave y limpio.

PRECAUCIÓN:

No desenchufar el refrigerador durante la limpieza podría provocar una descarga eléctrica u otras lesiones personales.

FALLO DE ENERGÍA

La mayoría de los cortes de energía se corrigen en unas pocas horas y no deberían afectar la temperatura de su refrigerador, siempre que evite abrir la puerta. Si la energía va a estar apagada por un período de tiempo más largo, se recomienda que transfiera todo el contenido perecedero / sensible a un refrigerador o nevera funcional. Para evitar el crecimiento de olores y moho, deje la puerta ligeramente abierta, bloqueándola si es necesario. Coloque una toalla debajo del frente abierto del refrigerador en caso de que la acumulación de escarcha se derrita y se escurra.

ALMACENAMIENTO A LARGO PLAZO

Cuando no esté en uso durante 3 semanas o menos, está bien dejar su refrigerador funcionando normalmente. Cuando el refrigerador no se utilizará durante más de 3 semanas, recomendamos retirar todos los elementos y apagarlo durante ese tiempo. Asegúrese de transferir todo el contenido perecedero / sensible a un refrigerador o enfriador funcional y limpie y seque el interior del refrigerador a fondo. Para evitar el crecimiento de olores y moho, deje la puerta ligeramente abierta, bloqueándola si es necesario. Coloque una toalla debajo del frente abierto del refrigerador en caso de que la acumulación de escarcha se derrita y se escurra.

MOVER SU REFRIGERADOR

1. Retire todo el contenido.
2. Pegue con cinta adhesiva todos los artículos sueltos (repisas) dentro de su refrigerador.
3. Gire las patas ajustables hasta la base para evitar dañarlas.
4. Cierre la puerta con cinta adhesiva.
5. Asegúrese de que el refrigerador se mantenga seguro en posición vertical durante el transporte. Además, proteja el exterior del refrigerador con una manta o sábana.

BEBIDAS Y BAJAS TEMPERATURAS

Dado que esta unidad alcanza temperaturas tan bajas -5°C (23 °F) y ocasionalmente por debajo de eso), es importante tener en cuenta que algunas bebidas, especialmente las bebidas no alcohólicas, podrían congelarse o congelarse en las condiciones adecuadas. Tenga cuidado al almacenar y abrir bebidas no alcohólicas en este refrigerador.

SOLUCIÓN DE PROBLEMAS

Puede resolver muchos problemas comunes fácilmente, lo que le ahorra el tiempo dedicado a comunicarse con el servicio al cliente. Pruebe las sugerencias a continuación para solucionar el problema. De lo contrario, no dude en ponerse en contacto con el servicio de atención al cliente en [e-mail]

Problema	Causas Posibles	Solución
El refrigerador no funciona.	No está conectado a una fuente de alimentación.	Conecte el refrigerador a la corriente.
	Se disparó el disyuntor o se quemó un fusible.	Vuelva a encender el disyuntor o reemplace el fusible.
El refrigerador no enfría lo suficiente.	La temperatura no está configurada correctamente.	Verifique la temperatura establecida.
	La temperatura ambiente puede requerir un ajuste de temperatura más bajo.	Ajústelo a una temperatura más baja.
	La puerta se abre con demasiada frecuencia.	No abra la puerta con más frecuencia de la necesaria.
	La puerta no se cerró completamente.	Cierre la puerta correctamente.
	La puerta no está sellada.	Revise el sello de la puerta y límpielo o reemplácelo si no proporciona un sello adecuado.
El compresor del refrigerador se enciende y apaga solo con frecuencia.	Se acaba de colocar una gran cantidad de artículos en el refrigerador.	Deje que el refrigerador funcione durante un rato para ver si alcanza la temperatura establecida.
	La puerta se abre con demasiada frecuencia.	No abra la puerta con más frecuencia de la necesaria.
	La puerta no se cerró completamente.	Cierre la puerta correctamente.
El refrigerador vibra o tiembla mucho durante el funcionamiento.	El refrigerador no está correctamente nivelado.	Nivele el refrigerador con las patas ajustables.
La unidad hace demasiado ruido.	Algunos ruidos son normales durante el funcionamiento del refrigerador.	El refrigerante fluyendo a través del refrigerador puede ocasionar ruidos de traqueteo o gorgoteo.Ambos son normales.Las fluctuaciones de temperatura ocasionan la expansión y contracción de las paredes internas del refrigerador provocando chasquidos o crujidos, que también son normales.
	El refrigerador no está correctamente nivelado.	Nivele el refrigerador con las patas ajustables.
La puerta no se cierra correctamente.	El refrigerador no está correctamente nivelado.	Nivele el refrigerador con las patas ajustables.
	La junta está sucia.	Limpiar la junta de la puerta.
	Los estantes están fuera de posición.	Revise los estantes y vuelva a colocarlos correctamente para asegurarse de que no interfieran con la puerta.
El refrigerador emite pitidos constantemente.	La puerta se ha dejado abierta durante más de 60 segundos.	Cierre la puerta y déjela cerrada durante al menos 15 minutos.
	De repente, la temperatura ha cambiado significativamente de la temperatura establecida.	Deje la puerta cerrada y espere a que la unidad alcance la temperatura establecida.

GARANTIA DEL FABRICANTE

Este aparato está cubierto por una garantía limitada del fabricante. Durante un año a partir de la fecha original de compra, el fabricante reparará o reemplazará cualquier pieza de este electrodoméstico que demuestre tener defectos de materiales y mano de obra, siempre que el electrodoméstico se haya utilizado en las condiciones de funcionamiento normales previstas por el fabricante.

Términos de garantía:

Durante el primer año, cualquier componente de este electrodoméstico que se encuentre defectuoso debido a los materiales o la mano de obra será reparado o reemplazado, a discreción del fabricante, sin cargo para el comprador original. El comprador será responsable de los gastos de traslado o transporte.

Exclusions de garantía:

La garantía no se aplicará si el daño es causado por cualquiera de los siguientes:

• Fallo de alimentación
• Daños durante el transporte o al mover el aparato
• Suministro de energía inadecuado, como bajo voltaje, cableado doméstico defectuoso o fusibles inadecuados
• Accidente, alteración, mal uso o abuso del aparato como el uso de accesorios no aprobados, circulación de aire inadecuada en la habitación o condiciones de funcionamiento anormales (temperaturas extremas)
• Uso en aplicaciones comerciales o industriales
• Incendio, daños por agua, robo, guerra, disturbios, hostilidad o casos fortuitos como huracanes, inundaciones, etc.
• Uso de fuerza o daño causado por influencias externas
• Aparatos parcial o totalmente desmontados
• Exceso de desgaste por parte del usuario

Obtención del servicio:

Cuando haga un reclamo de garantía, tenga disponible la factura de compra original con la fecha de compra. Una vez confirmado que su electrodoméstico es elegible para el servicio de garantía, todas las reparaciones serán realizadas por un centro de reparación autorizado de Newair™. El comprador será responsable de los gastos de traslado o transporte. Las piezas y / o unidades de reemplazo serán nuevas, refabricadas o reacondicionadas y están sujetas a la discreción del fabricante. Para soporte técnico y servicio de garantía, envíe un correo electrónico a [e-mail].
