MANUAL DE USUARIO GP 3000 EINHELL

1. Instrucciones de seguridad

• Les rogamos se sirva a leer atentamente y observar estas instrucciones de seguridad. Utilice estas instrucciones para familiarizarse con el aparato y su uso adecuado y siga las observaciones de seguridad.
• Es preciso tomar las medidas necesarias para evitar que los niños utilicen el aparato.
• El usuario del aparato tiene responsabilidad frente a terceros dentro del área de usodel mismo.
• Un especialista deberá comprobar antes de la puesta en servicio que se hayan tomado todas las medidas de seguridad eléctrica requeridas.
  ●Durante el funcionamiento de la bomba no pueden hallarse personas dentro de su radio de influencia.
• La bomba sólo puede operar en piscinas, lagos de jardín, charcos poco hondos, fuentes y similares, si está dotada de un interruptor de corriente de defecto (corriente de defecto máxima 30 mA según norma VDE parte 702). Consulte a un electricista especializado.
• Antes de utilizar el aparato proceda a comprobarlo visualmente. No lo utilice si algún dispositivo de seguridad está dañado o desgastado. No desconecte jamás los dispositivos de seguridad.
• Utilice el aparato únicamente según el uso al que está destinado y que se indica en este manual de instrucciones.
• Usted es responsable de mantener la seguridad dentro del area de trabajo.
• Si el cable de la bomba o el enchufe resultaran dañados por causas externas, no los repare. El cable deberá sustituirse inmediatamente por uno de nuevo. Este trabajo sólo puede hacerlo un electricista especializado (véase apartado „Cambio del cable a la red“).
  ●La tensión de red de 230 voltios, voltaje alterno, indicada en la placa del aparato deberá coincidir con la tensión existente.
  ●No levante, transporte, cuelgue o estire jamás la bomba por el cable.
• Compruebe que los enchufes eléctricos se hallen fuera de las zonas inundadas y estén protegidos de la humedad.

• Antes de hacer cualquier trabajo en la bomba proceda a desenchufarla.

• Evite que la bomba esté expuesta a un chorro de agua directo.

• El usuario es responsable de observar cualquier directiva de montaje y de seguridad con vigencia local (En caso de duda consulte a su especialista).
• El usuario es responsable de evitar que se produzcan daños por inundación en los espacios en que se halla instalada la bomba si ésta deja de trabajar (por ej. usando una alarma adecuada, bombas de reserva, etc.).
• Sólo un electricista especializado o el servicio postventa de ISC está autorizado a efectuar la reparación de una bomba averiada.
• Use únicamente piezas de recambio originales de Einhell.
• No deje que la bomba funcione en seco o estando el circuito de aspiración completamente cerrado. La garantía del fabricante queda anulada en caso de daños sufridos por funcionamiento en seco.

2. Datos de resistencia

La temperatura máxima del líquido transportado no debería exceder los +35°C en continuo.

La bomba no está concebida para transportar líquidos inflamables, explosivos o que produzcan gases.

También deberá evitarse el trasvase de líquidos agresivos (por ej. ácidos, bases, líquidos procedentes de materiales ensilados, etc.), así como líquidos conteniendo materiales abrasivos (por ej. arena).

3. Uso previsto

Areas de uso:

• Para el regadío y aspersión de zonas verdes, huertas y jardines.
• Para acoplar a aspersores de cesped.
  ●Usando un filtro previo, la bomba se puede utilizar en lagos, riachuelos, depósitos o cisternas de agua y fuentes.

Se utilizará para aguas limpias (agua dulce), aguas de lluvia o mezclas ligeras con detergentes o con aguas de servicio.

4. Instrucciones de operación

Aconsejamos siempre el uso de un filtro previo y un conjunto de aspiración compuesto de manguera de aspiración, cesta y válvula de retención, con el fin de reducir largos períodos de aspiración y evitar que la bomba sea dañada por piedras u otros cuerpos sólidos.

E

5. Características técnicas:

Royal GP 3000 GP 4000 GP 5000
Tensión de red 230V ~ 50 Hz 230V ~	50 Hz 230V ~ 50 Hz
Potencia absorvida 900 W 1100 W 15	00 W
Caudal max. 3600 l/h 4000 l/h 5000 l/h
Altura de elevación max. 45 m 50 m 5	0 m
Presión de elevación max. 4,5 bar 5,0	bar 5,0 bar
Altura de aspiración max. 5 m 5 m 8 m
Conexiones de presión y aspiración:	1” IG 1” IG 1” IG
Temperatura max. del agua:	35°C 35°C 35°C
Nivel de presión acústica LPA	66 dB(A) 67 dB(A)	71 dB(A)
Nivel de potencia acústica LWA	76,6 dB(A)	77,6 dB(A)	81,6 dB(A)
No. de art.:	41.821.00	41.822.00	41.823.00

6. Conexión eléctrica

●La conexión eléctrica se hará a un enchufe tipo Schuko, 230 V y 50 Hz. Con una protección de al menos 10 amperios..
- La conexión/desconexión se efectúa mediante interruptor incorporado. Si el motor está conectado se enciende una luz piloto verde en dicho interruptor.
- El motor está dotado de una protección contra sobretemperatura y bloqueo. Dicho dispositivo de seguridad desconecta la bomba automáticamente siempre que se presenta una sobretemperatura. Una vez enfriado el motor, la bomba se pone en marcha de nuevo automáticamente.

7. Manguera de aspiración

• Atornillar a la conexión de aspiración (1" IG) de la bomba, una manguera de aspiración (de plástico de al menos 3/4" con refuerzo en espiral), ya sea directamente o con un racor filetado,. (véase ilus. 1).
• La maguera de aspiración utilizada debería estar dotada de una válvula de aspiración. De no poder usarse dicha válvula se recomienda instalar una válvula de retención en la manguera.
• Instalar la manguera del punto de extracción del agua a la bomba, en ascendente. Evítese en todo momento instalar la manguera más arriba de la altura de la bomba. Las burbujas que se formen en la manguera retrasarán o incluso impedirán el proceso de aspiración.

●Las mangueras de aspiración y de presión deberán instalarse de manera que no ejerzan una presión mecánica sobre la bomba.
●La válvula de aspiración deberá estar a profundidad suficiente para evitar que la bomba trabaje en seco.
- Tan pronto como una manguera permita la entrada de aire se formarán burbujas que impedirán la aspiración del agua.
- Es imprescindible evitar la aspiración de cuerpos sólidos (arena, etc.), use un filtro siempre que sea conveniente.

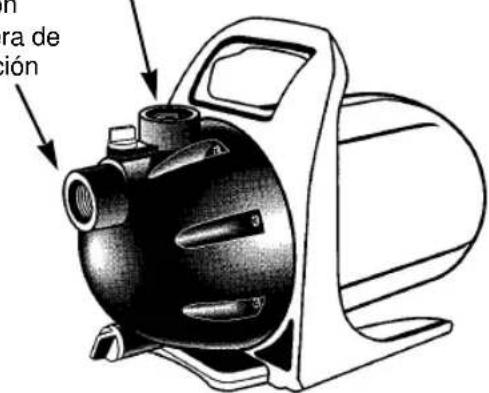

1
Conexión manguera presión
Conexión manguera de aspiracción

tra de lión

E

8. Conexión de la manguera de presión

La manguera de presión (debería tener al menos 3/4") irá conectada directamente o a través de un racor roscado a la conexión prevista en la bomba (1" IG).

Naturalmente que puede emplearse una manguera de 1/2", usando los racors correspondientes. Al reducir el diámetro de la manguera se reduce asimismo el caudal de la bomba.

9. Puesta en servicio

• Coloque la bomba sobre una superficie plana y sólida.
  ●Instale la manguera de aspiración
  ●Efectue las conexiones eléctricas.
• Llene de agua la conexión de presión de la bomba.
• Durante el proceso de aspiración deberán abrirse los dispositivos de bloqueo que estén instalados en la manguera (pulverizadores, válvulas, etc.) para que pueda salir el aire que se halle en la manguera.
• La primera aspiración puede tardar entre 0,5 min y 5 min, según la altura de aspiración y la cantidad de aire en la manguera. Si tarda más es preciso llenar más agua.

10. Instrucciones de mantenimiento

●La bomba no requiere prácticamente mantenimiento alguno. No obstante recomendamos efectuar controles y cuidados regulares para alargar su período de vida.
Antes de efectuar cualquier trabajo de mantenimiento la bomba se desconectará, extrayendo el enchufe de la toma de corriente.
- Antes de guardarla por un largo período de tiempo o durante el invierno, es preciso limpiar la bomba con agua, luego vaciarla completamente y almacenarla en seco.
●La bomba deberá vaciarse completamente siempre que amenace peligro de heladas.
- Si la bomba lleva mucho tiempo sin funcionar pulse el interruptor brevemente para comprobar si el rotor gira como es debido.
- Si la bomba está bloqueada conecte la manguera de presión al grifo de agua y ponga en marcha la bomba varias veces durante unos dos segundos. De esta manera conseguirá desbloquear la bomba en la mayoría de los casos.

¡Atención!

11. Como cambiar el cable de red

¡Atención, desconecte primero el aparato de la red! Cables defectuosos sólo pueden ser reparados por un electricista especializado.

12. Fallos

El motor no arranca

Causa Solución
Falta tensión de red Comprobar la tensión
La rueda de la bomba está bloqueada, Desmontar la bomba y limpiarla protección de sobretemperatura ha sido activada

La bomba no aspira

Causa Solución
La válvula de aspiración no está Sumergir la válvula sumergida
Interior de la bomba sin agua Llenar agua en la conexión de aspiración
Aire en la manguera de aspiración Comprobar que no esté dañada la manguera
Válvula de aspiración pierde Limpiar la válvula
Se ha sobrepasado la altura de aspiración Comprobar altura correcta

Caudal insuficiente

Causa Solución
Altura de aspiración demasiado elevada Comprobar altura correcta
Cesta de aspiración sucia Limpiar la cesta
Descenso rápido del nivel de agua Sumergir mejor la válvula
Caudal reducido por suciedad Limpiar la bomba y sustituir pieza de desgaste.

El dispositivo de sobretemperatura desconecta la bomba

Causa Solución
Motor sobrecargado debido a la acción Desmontar y limpiar de cuerpos extraños. Evitar la aspiración de cuerposextraños (Filtro)

¡Atención!

La bomba no debe funcionar en seco

13. Pedido de piezas de recambio

Al solicitar recambios se indicarán los datos siguientes:

• Tipo de aparato
  ●No. de artículo del aparato
  ●No. de identidad del aparato
  ●No. del recambio de la pieza necesitada.

Debemos manifestar claramente que, según la Ley de Responsabilidad de Producto, no nos hacemos responsables de daños ocasionados por nuestros aparatos, siempre que dichos daños se deban a reparaciones indebidas o al uso de recambios que no sean originales de Einhell, o de empresas que nosotros hayamos reconocido. Reparaciones deberán llevarse a cabo a través del servicio técnico ISC.

El período de garantía comienza el día de la compra y tiene una duración de 1 año.

Su cumplimiento tiene lugar en ejecuciones defectuosas.

Errores de material y funcionamiento. Las piezas de repuesto necesarias y el tiempo de trabajo no se facturan. Ninguana garantía por otros daños

Su contacto en el servicio post-venta

Salvo modificaciones técnicas
