BLAZE3500 - Máquina de efectos BeamZ - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina de efectos (humo/niebla)
Marca	BeamZ
Modelo	BLAZE3500
Pantalla	Pantalla LCD con teclas MENU, UP, DOWN
Control	DMX512 (dirección ajustable), control remoto infrarrojo, panel de control
Ajustes	Volumen de salida (0-100%), intervalo (1-100s), duración (1-100s)
Función LED	Ajuste del modo (0-20) y velocidad (0-10), sincronización
Control remoto infrarrojo	Teclas A (ENCENDIDO/APAGADO), B (ENCENDIDO/APAGADO), C (aumentar), D (disminuir)
Gestión DMX512	Dirección de inicio ajustable, terminación con resistencia 120 ohmios
Seguridad	No dirigir hacia personas o animales, distancia mínima 3 metros, boquilla muy caliente
Uso	Solo interior, bien ventilado, no exponer a humedad o polvo
Líquido recomendado	BeamZ 160.670 (exclusivamente)
Limpieza	Regular, usar líquido limpiador BeamZ antes de guardar
Mantenimiento	Verificar rejillas de ventilación, nunca funcionar sin líquido
Fusible	Reemplazar por fusible del mismo tipo y valor (ver procedimiento)
Reparaciones	Reservadas a técnico autorizado, ninguna pieza reparable internamente (excepto fusible)
Peso	No comunicado
Dimensiones	No comunicadas

Preguntas frecuentes - BLAZE3500 BeamZ

¿Cómo encender y usar el BLAZE3500?

Conecte el aparato a la red eléctrica y enciéndalo. La pantalla muestra READY cuando el calentador está listo. Use las teclas MENU, UP y DOWN para ajustar el volumen (Man Vol Out), el intervalo (Interval Set) y la duración (Duration Set). Presione MANUAL para producir humo.

¿Qué líquidos puedo usar?

Use exclusivamente el líquido BeamZ 160.670. El uso de otro líquido anula la garantía y puede dañar el aparato.

¿Cómo limpiar la máquina?

Limpie regularmente las rejillas de ventilación con un paño seco. Antes de guardar el aparato, haga circular líquido limpiador BeamZ (160.670) por el sistema para evitar la condensación en la bomba o el elemento calefactor.

¿Cuál es la distancia de seguridad?

Mantenga una distancia mínima de 3 metros entre la boquilla y cualquier persona o animal. Nunca dirija la niebla hacia fuentes inflamables o detectores de humo.

¿Cómo configurar el control DMX512?

Ajuste la dirección de inicio DMX a través del menú DMX 512 #xxx. Conecte la salida DMX del controlador a la entrada DMX del aparato. Al final de la cadena, coloque una resistencia de 120 ohmios entre los pines 2 y 3 de un conector XLR.

¿Qué hacer si la máquina no produce humo?

Verifique que el aparato esté en modo READY (temperatura alcanzada). Asegúrese de que el depósito contenga líquido y que la bomba no esté seca. Revise los ajustes de volumen e intervalo. Si el problema persiste, revise el fusible.

El control remoto infrarrojo no funciona, ¿qué hacer?

Verifique que el control remoto esté apuntando al sensor IR del aparato y que ningún obstáculo interfiera. Reemplace las pilas si es necesario. Asegúrese de que el aparato no esté en modo DMX o bloqueado.

¿Cómo ajustar el volumen de salida y el intervalo?

En el menú, seleccione Man Vol Out para ajustar el volumen de 0 a 100%. Para el intervalo, elija Interval Set y ajuste entre 1 y 100 segundos. La duración de cada emisión se ajusta mediante Duration Set.

¿Puedo dejar la máquina funcionando continuamente?

No, el aparato no está diseñado para funcionamiento continuo. Programe pausas regulares para asegurar una larga vida útil. Nunca deje el aparato sin supervisión cuando esté encendido.

¿Qué hacer en caso de sobrecalentamiento?

Desconecte inmediatamente el aparato y déjelo enfriar. Verifique que las rejillas de ventilación no estén obstruidas y que el aparato esté en un lugar bien ventilado. Si el problema persiste, contacte a un técnico autorizado.

MANUAL DE USUARIO BLAZE3500 BeamZ

INSTRUCCIONES DE SEGURIDAD....12

INSTRUCCIONES DE DESEMBALAJE 12

FUENTE DE ALIMENTACIÓN....13

INSTALACIÓN....13

OPERACIÓN....13

MANDO A DISTANCIA....13

CONTROL DMX512 14

LIMPIEZA....14

CAMBIANDO EL FUSIBLE 14

FRANÇAIS

INSTRUCTIONS DE SECURITE 15

INSTRUCTIONS DE DEBALLAGE 16

ALIMENTATION 16

INSTALLATION 16

FONCTIONNEMENT 16

TELECOMMANDE INFRAROUGE 16

GESTION DMX512 17

NETTOYAGE....17

REMPLACEMENT DU FUSIBLE 17

POLSKI

INSTRUKCJA BEZPIECZENSTWA....18

ROZPAKOWYWANIE INSTRUKCJI 19

ZASILACZ....19

INSTALACJA....19

DZIALANIE....19

PILOT BEZPRZEWODOWY 19

KONTROLA DMX512 20

CZYSZCZENIE 20

WYMIANA BEZPIECZNIKA 20

TECHNICAL DETAILS

CONTROL MENU....21

DMX CHANNELS....21

TECHNICAL SPECIFICATIONS 22

SAFETY INSTRUCTIONS

INSTRUCCIONES DE SEGURIDAD

PRECAUCIÓN! Antes de realizar cualquier operación con la unidad, lea atentamente este manual de instrucciones y guárdelo con cura para futuras consultas. Contiene información importante sobre la instalación, uso y mantenimiento de la unidad.

• Desembale y compruebe cuidadosamente que no haya daños de transporte antes de usar la unidad
• Lea atentamente estas instrucciones y siga las instrucciones.
• Observe todas las advertencias de seguridad. Nunca elimine las advertencias de seguridad u otra información del equipo.
• Asegúrese de que no haya ranuras de ventilación bloqueadas; de lo contrario la unidad se sobrecalentará.

PRECAUCIÓN! Antes de conectar el equipo a la toma de corriente, primero verifique que la tensión y la frecuencia de la red coincidan con los valores especificados en el equipo. Si el equipo tiene un interruptor de selección de voltaje, conecte el equipo a la toma de corriente solo si los valores del equipo y los valores de la red eléctrica coinciden. Si el cable de alimentación incluido o el adaptador de corriente no encaja en el tomacorriente de pared, comuníquese con su electricista.

• Después de conectar la unidad, verifique todos los cables para evitar daños o accidentes debido a peligros de tropiezos.
• Asegúrese de que el cable de alimentación nunca esté rizado o dañado. Compruebe el dispositivo y el cable de alimentación de vez en cuando.
• iDesconecte siempre la alimentación de la red eléctrica, cuando no se utilice el dispositivo o antes de limpiarlo! Sólo manipule el cable de alimentación por el enchufe. Nunca desenchufe el cable tirando del cable de alimentación.
• Desenchufe el cable de alimentación y el adaptador de alimentación de la toma de corriente si existe riesgo de que se caiga un rayo o antes de períodos prolongados de desuso.
• No encienda y apague la unidad en intervalos cortos.
• No conecte la unidad a un dimmerpack.
• Instale la unidad en un lugar bien ventilado.
• Esta unidad no está diseñada para una operación permanente. Las interrupciones constantes de la operación garantizarán que el dispositivo le servirá durante mucho tiempo sin defectos.

PRECAUCIÓN! La boquilla está muy caliente, hay peligro de quemaduras y daños!

• Vapor muy caliente se escapa de la boquilla. ¡Peligro de quemaduras!
- Ocasionalmente pueden salir gotas de fluido durante la operativa. Nunca coloque a personas o animals a menos de 3 metro de la boquilla.
- Nunca toque la boquilla durante la operativa. ¡Peligro de quemaduras!
- La unidad debe colocarse en una zona no inflamable, no combustible y no sensible al calor.
- Mantenga una distancia de seguridad de 1 metro a cualquier objeto inflamable, combustible o sensibles al calor.
- Nunca apunte la nieve hacia fuentes de ignición como fuego o efectos pirotécnicos.
- Nunca abra la unidad o la deje desatendida mientras esté conectada a la alimentación.
- No ingeste el líquido. En caso de contacto con los ojos, lávelos abundantemente con agua. Consulte a su medico en caso de ingesta accidental.
- Las salpicaduras de líquido pueden provocar corta circuitos. Limpie y seque la unidad siguiendo las instrucciones.
- El humo o niebla pueden activar los detectores de humo!

PRECAUCIÓN! Si el cable de alimentación del dispositivo está equipado con un contacto de conexión a tierra, debe conectarse a una toma de corriente con una conexión a tierra de protección. Nunca desactive la conexión a tierra protectora de un cable de alimentación.

• Asegúrese de que la unidad no esté expuesta a calor extremo, humedad o polvo.
• Limpie la unidad con un paño seco.
• No toque el aparato con las manos descubiertas durante su funcionamiento (la carcasa se calienta mucho). Después de la desconexión, la unidad puede permanecer caliente durante unas horas.
• Esta unidad está diseñada exclusivamente para uso en interiores, no use este equipo en las inmediaciones del fluido (no se aplica a equipos especiales para exteriores, en este caso, siga las instrucciones especiales que se indican a continuación). No exponga esta unidad a materiales, líquidos o gases inflamables.
• Si la unidad ha estado expuesta a una fluctuación drástica de la temperatura (por ejemplo, después del transporte), no la encienda de inmediato. El agua de condensación que surge puede dañar su unidad. Deje la unidad apagada hasta que alcance la temperatura ambiente.
• Nunca intente pasar por alto el interruptor termostático o los fusibles.
• No desmonte ni modifique la unidad.
• Para reemplazo, use fusibles / bombilla del mismo tipo y clasificación solamente.
  Las reparaciones, el servicio y la conexión eléctrica deben ser llevados a cabo por un técnico calificado.
• La temperatura ambiente siempre debe estar entre -5^ + 45^ .
• Si esta unidad se opera de una manera diferente a la descrita en este manual, el producto podría sufrir daños y la garantía quedará anulada.
  • Las bolsas de plástico deben mantenerse fuera del alcance de los niños.
• La unidad debe instalarse fuera del alcance de los niños. Nunca deje la unidad funcionando sin supervisión cuando esté conectada a una fuente de alimentación.

Este símbolo en el producto o en su empaque indica que este producto no debe ser tratado como basura doméstica. En su lugar, se entregará al punto de recolección correspondiente para el reciclaje de equipos eléctricos y electrónicos.

Al garantizar que este producto se elimine correctamente, ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud humana, que de otro modo podrian ser causadas por el manejo inadecuado de los desechos de este producto. El reciclaje de materiales ayudará a conservar los recursos naturales. Para obtener información más detallada sobre el reciclaje de este producto, comuníquese con su Oficina Cívica local, el servicio de eliminación de desechos domésticos o la tienda donde adquirió el producto.

INSTRUCCIONES DE DESEMBALAJE

ATENCIÓN! Inmediatamente después de recibir el producto, desembale la caja con cuidado, verifique el contenido para asegurarse de que todas las partes estén presentes y se hayan recibido en buenas condiciones. Notifique al remitente de inmediato y guarde el material de

empaque para inspeccionarlo si aparecen piezas dañadas por el envío o si el propio paquete muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que el producto deba devolverse a la fábrica, es importante que el producto se devuelva en la caja y empaque originales de fábrica.

Si el dispositivo ha estado expuesto a una drástica fluctuación de la temperatura (por ejemplo, después del transporte), no lo encienda de inmediato. El agua de condensación que surge podría dañar su dispositivo. Deje el dispositivo apagado hasta que alcance la temperatura ambiente.

FUENTE DE ALIMENTACIÓN

En la etiqueta que se encuentra en la parte posterior del producto, se indica que este tipo de fuente de alimentación debe estar conectada. Verifique que la tensión de la red corresponda a esto, todos los demás voltajes que los especificados, el efecto de la luz puede dañarse irreparablemente. El producto también debe estar conectado directamente a la red eléctrica y se puede utilizar.

PRECAUCIÓN! Siempre conecte el dispositivo a un circuito protegido (disyuntor o fusible). Asegúrese de que el dispositivo tenga una toma de tierra eléctrica adecuada para evitar el riesgo de electrocución o incendio.

INSTALACIÓN

PASO 1: Coloque la unidad en una superficie plana y en un área adecuadamente grande con al menos 50 cm de espacio abierto alrededor de la unidad.

PASO 2:

PRECAUCIÓN! Utilice únicamente líquido de niebla Beamz original. La garantía se anulará si se utiliza cualquier otro tipo de líquido, el uso incorrecto del líquido puede provocar el fallo de la máquina y su funcionamiento incorrecto.

OPERACIÓN

Cuando la pantalla muestra "READY", puede comenzar a producir niebla y ajustar la configuración a través del panel de pantalla LCD.

MENU	DESCRIPCIÓN
Man Vol Out xxx%	Ajuste la salida de volumen manual dentro del rango de 0% a 100% mediante las teclas Arriba / Abajo.
Interval Set xxxS	Ajuste el intervalo entre 1 y 100S mediante las teclas Arriba / Abajo.
Duration Set xxxS	Ajuste la duración entre 1 a 100S mediante las teclas Arriba / Abajo.
Volume Out xxx%	Ajuste la salida de volumen dentro del rango de 0- 100% mediante las teclas Arriba / Abajo.
DMX 512 #xxx	Ajuste de la salida del volumen dentro del rango de 0- 100% mediante las teclas Arriba / Abajo.
Wind For Class xx	ninguna función para este dispositivo
Led Pro Set	Elija entre varios ajustes entre 0 - 20
Led Speed Set	Ajuste la velocidad del led entre 0-10
Led Sync	Elija si o no para el modo de sincronización del led
Remote Out	Control maestro para la salida remota, elija entre 0-101%.

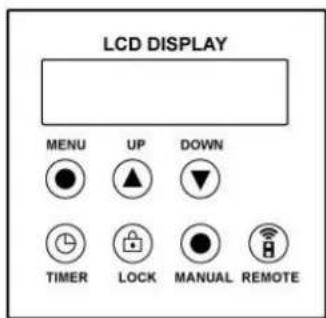

LCD DISPLAY MENU UP DOWN TIMER LOCK MANUAL REMOTE

Los cambios realizados no se guardan hasta que la pantalla vuelve a mostrarse lista Ready to Fog.

MANDO A DISTANCIA

A: ON / OFF

B: ON / OFF

C: Aumenta volumen de salida

D: Reduce el volumen de salida

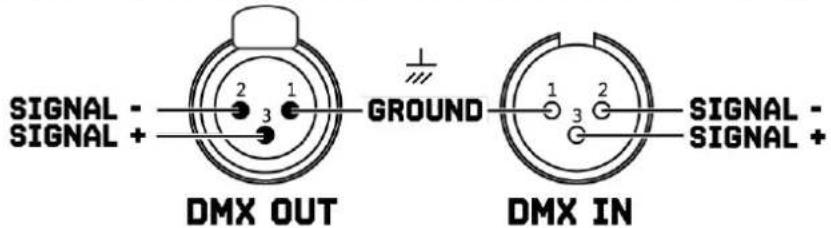

CONTROL DMX512

Si está utilizando un controlador DMX estándar, puede conectar la salida DMX del controlador directamente a la entrada DMX del primer dispositivo en una cadena DMX. Siempre conecte la salida de una unidad con la entrada del siguiente dispositivo hasta que todos los dispositivos estén conectados.

SIGNAL - SIGNAL + DMX OUT GROUND DMX IN 1 2 3 1 2 3 SIGNAL - SIGNAL +

1 2 3 120 OHM TERMINATOR

ATENCIÓN! En el último aparato, debe cerrar la línea DMX con una resistencia de terminación. Tome un conector XLR y suelde una resistencia de 120 Ohm entre la señal (-) y la señal (+) y conéctela a la salida DMX del último dispositivo en la línea.

LIMPIEZA

Recomendamos una limpieza frecuente de la unidad.

ATENCIÓN! No hay piezas reparables dentro de la unidad, excepto el fusible. Las reparaciones y las operaciones de servicio solo deben ser realizadas por distribuidores autorizados.

PRECAUCIÓN! Desconecte de la red eléctrica antes de iniciar la operación de mantenimiento!

• Asegúrese de que el fluido no se contamine.
• Asegúrese de que las rejillas de ventilación no estén obstruidas por el polvo. Si es necesario quitar el polvo.
• Asegúrese de que la unidad no pueda sobrecalentarse.
• No haga funcionar la unidad sin ningún líquido, ya que la bomba funcionará en seco.
• Limpie el líquido derramado inmediatamente. La humedad y el fluido pueden dañar permanentemente los componentes eléctricos de la unidad.
• Si instala la unidad, asegúrese al 100% de que se garantiza un suministro de aire permanente libre de niebla para la unidad. El aire de refrigeración con una concentración de niebla demasiado alta (muy a menudo en clubes y discotecas) puede condensarse en el interior de la unidad y causar daños por humedad.
• Para limpiar la superficie de la unidad, use un limpiador adecuado y sin disolventes.
• Se recomienda utilizar la unidad mensualmente para lograr el mejor rendimiento y condición de salida.
• Antes de almacenarlo, pase el líquido limpiador Beamz (160.670) a través del sistema para ayudar a evitar la condensación de la bomba o del calentador.

CAMBIANDO EL FUSIBLE

Si el fusible está defectuoso, sustitúyalo por un fusible del mismo tipo y valor. Antes de cambiar el fusible, desenchufe el cable de alimentación.

FLUER

Procedimiento:

Paso 1: Abra el portafusibles en el panel trasero con un destornillador adecuado.

Paso 2: Retire el fusible viejo del portafusibles.

Paso 3: Instale el nuevo fusible en el portafusibles.

Paso 4: Reemplace el portafusibles en la carcasa.
