MANUAL DE USUARIO B30L Maruyama

(mostrado con el kit opcional de empuñaduras Bullhorn instalado)

Lea y entienda este manual a fondo, ANTES de usar este producto.

Declaración de garantía limitada

Se garantiza al comprador inicial que todos los productos comerciales e industriales de Maruyama están libres de defectos de fabricación y en materiales a partir de la fecha de compra durante el período de tiempo siguiente:

Durante toda la vida para el eje motor interno de los cortasetos y desbrozadoras y para todos los módulos de encendido.

3 años para uso residencial, doméstico, no retribuido.

1 año para uso industrial, comercial, público, de alquiler y retribuido.

Los motores Maruyama de la serie AE y Kawasaki TEX45/TEX54 están cubiertos exclusivamente durante un año más para el uso industrial, comercial, público, de alquiler y retribuido (un total de 2 años).

Para todos los demás motores, consulte la declaración de garantía del fabricante del motor.

Cualquier pieza de un producto Maruyama que resulte ser defectuosa dentro del período de garantía aplicable será reparada o sustituida sin coste alguno, a elección de Maruyama. La valoración de la garantía se consigue entregando cualquier producto Maruyama que se crea defectuoso al Servicio técnico de un distribuidor autorizado de Maruyama dentro del período de garantía aplicable.

No se cobrará al comprador por la tarea de diagnóstico que determine que una pieza en garantía es defectuosa, si se realiza en un centro de distribución de Maruyama.

Cualquier pieza en garantía cuyo cambio no esté programado como mantenimiento necesario, o que esté programada sólo para revisión ordinaria con vistas a su "reparación o cambio según sea necesario" estará cubierta durante el período de garantía. Cualquier pieza en garantía, cuyo cambio esté programado dentro del mantenimiento necesario, estará cubierta hasta el primer cambio programado que le corresponda. Maruyama Mfg Co., Inc. es responsable de los daños ocasionados a otros componentes del motor por el fallo de una pieza que aún esté en garantía. El comprador es responsable de realizar las tareas de mantenimiento necesarias tal y cómo se definen en el manual del propietario u operador de Maruyama Mfg Co., Inc.

GARANTÍA DE PIEZAS RELACIONADAS CON LAS EMISIONES: Además de la cobertura de la garantía mencionada, Maruyama Mfg Co., Inc. reparará o cambiará, gratuitamente, para el comprador inicial y cada comprador posterior, cualquier pieza relacionada con las emisiones con defectos de fabricación y en los materiales durante dos (2) años a partir de la fecha de entrega del minorista inicial, salvo el conversor catalítico. El conversor catalítico está cubierto por la garantía durante un año a partir de la fecha de entrega del minorista inicial. Las piezas relacionadas con las emisiones son el carburador, la bobina de encendido, el rotor de encendido y la bujía, y el conversor catalítico. Puede utilizarse cualquier pieza de repuesto equivalente en rendimiento y durabilidad en el mantenimiento o reparaciones no cubiertas por la garantía, y no reducirá las obligaciones de Maruyama Mfg. Co., Inc. derivadas de la garantía.

Esta garantía no cubre:

1. Elementos de mantenimiento (excluidos los defectos en materiales y fabricación) que incluyen tubos flexibles, bujías, cuerda del arrancador, filtros de aire y de combustible, zapatas del embrague, aislantes, cables del acelerador y todos los accesorios de corte, etc.
2. Gastos adicionales que incluyen el envío y gestión, traslado, pago por el tiempo perdido o por cualquier problema y almacenamiento.
3. Alteraciones o modificaciones que incluyen piezas de repuesto no originales, no homologadas por Maruyama U.S., Inc.
4. Desgaste, accidente, uso indebido, negligencia; combustibles, lubricantes, mezclas de combustible (cuando sea aplicable) incorrectos o el uso o mantenimiento del producto contrarios a las instrucciones aprobadas por Maruyama.

La reparación o cambio según lo estipulado en la presente garantía es la única solución del usuario. Maruyama no se hará responsable de ningún daño fortuito o consecuencial del incumplimiento de cualquier garantía expresa o implícita de estos productos salvo hasta el límite estipulado por la legislación aplicable. Cualquier garantía implícita de comerciabilidad o idoneidad para un fin particular de estos productos se restringe al período de garantía tal y cómo se define en la declaración de garantía limitada. Maruyama se reserva el derecho a modificar o mejorar el diseño del producto sin previo aviso y no asume ninguna obligación de actualizar los productos previamente fabricados.

Esta garantía le ofrece derechos legales específicos, que pueden variar de un Estado a otro.

El propietario y el distribuidor se responsabilizarán de que la Tarjeta de registro de garantía sea correctamente cumplimentada y enviada a Maruyama U.S., Inc. Para obtener el servicio de garantía se solicitará una prueba de compra o registro.

Para encontrar al distribuidor autorizado de Maruyama más cercano, contacte con:

Maruyama U.S., Inc.

4770 Mercantile Drive, suite100,

Fort Worth, TX 76137 U.S.A.

[phone]

DECLARACIÓN DE GARANTÍA DEL CONTROL FEDERAL DE EMISIONES. DERECHOS Y OBLIGACIONES DERIVADOS DE LA GARANTÍA

La Agencia para la protección ambiental de EE.UU. (EPA) y Maruyama Manufacturing Company, Inc. se complacen en explicar la garantía del sistema de control de emisiones de su pequeño motor no destinado a la automoción. Los nuevos modelos de motor pequeño de 1997 y posteriores, no destinados a la automoción, deben estar diseñados, fabricados y equipados, en el momento de venta, para cumplir las normas de la EPA de EE.UU. El motor debe estar libre de defectos en los materiales y de fabricación que provoquen el incumplimiento de las normas de la EPA durante los dos primeros años de uso del motor a partir de la fecha de venta inicial hasta el último comprador. Maruyama Manufacturing Company, Inc. ha de garantizar el sistema de control de las emisiones en el pequeño motor durante el período anteriormente citado siempre y cuando no haya ningún uso indebido, negligencia o mantenimiento incorrecto del mismo.

Período de durabilidad de emisiones: 300 horas.

Su sistema de control de emisiones puede incluir piezas como el carburador o el sistema de inyección de combustible, el sistema de encendido y el conversor catalítico. También puede incluir tubos flexibles, correas y conectores y otros sistemas relacionados con las emisiones.

Cuando exista una condición cubierta por la garantía, Maruyama Manufacturing Company, Inc. reparará gratuitamente el pequeño motor no destinado a la automoción, incluido el diagnóstico (si se realiza en un centro de distribución autorizado), piezas y mano de obra.

COBERTURA DE LA GARANTÍA DEL FABRICANTE:

Los modelos de motor pequeño de 1997 y posteriores, no destinados a la automoción, están garantizados durante dos años. Si cualquier pieza de su motor relacionada con las emisiones es defectuosa, Maruyama Manufacturing Company, Inc. la reparará o cambiará gratuitamente.

RESPONSABILIDADES DEL PROPIETARIO DERIVADAS DE LA GARANTÍA:

(a) Como propietario del motor arriba mencionado, usted es responsable de realizar las tareas de mantenimiento necesarias enumeradas en el manual del propietario u operador. Maruyama Manufacturing Company, Inc. recomienda conservar todos los recibos del mantenimiento del motor, pero no puede negar la aplicación de la garantía sólo porque usted carezca de recibos o no asegure la ejecución de todas las tareas de mantenimiento programadas. Se permite el uso de cualquier pieza de repuesto o mantenimiento equivalente en prestación y durabilidad en el mantenimiento o reparaciones no cubiertas por la garantía, no reduciendo este hecho las obligaciones del fabricante del motor derivadas de la garantía.

(b) Como propietario, debería saber, sin embargo, que Maruyama Manufacturing Company puede negarle la cobertura de la garantía si el motor o la pieza no funcionan por el uso indebido, negligencia, mantenimiento incorrecto o modificaciones no autorizadas.

(c) Usted es responsable de llevar el motor a un centro de asistencia de Maruyama Manufacturing Company, Inc. tan pronto como exista un problema. Las reparaciones cubiertas por la garantía deberían completarse en un período de tiempo razonable, no superior a 30 días.

Si tiene preguntas relacionadas con los derechos y responsabilidades derivadas de la garantía, contacte con Maruyama U.S., Inc. en el número:1-866-783-7400, o [e-mail].

COBERTURA

Maruyama Manufacturing Company, Inc. garantiza al comprador último y a cada comprador posterior que el pequeño motor no destinado a la automoción estará diseñado, fabricado y equipado, en el momento de venta, para cumplir con toda la normativa aplicable. Maruyama Manufacturing Company, Inc. también garantiza al comprador inicial y a cada comprador posterior que el motor está libre de defectos de fabricación y en los materiales, que le impidan cumplir las normas aplicables durante un período de dos años.

La Agencia de protección ambiental (EPA) obliga a los fabricantes de este tipo de motores a cumplir la normativa durante dos años. Estos períodos de garantía se iniciarán en la fecha en que el comprador inicial adquiera el pequeño motor no destinado a la automoción. Si cualquier pieza del motor relacionada con las emisiones es defectuosa, Maruyama Manufacturing Company, Inc. la cambiará gratuitamente.

Maruyama Manufacturing Company, Inc. resolverá los defectos cubiertos por la garantía en cualquier centro de garantía o de distribución de motores de Maruyama Manufacturing Company, Inc. autorizado. Cualquier tarea autorizada realizada en un centro de garantía o de distribución autorizado será gratuita si determina que una pieza en garantía es defectuosa. Para cualquier tarea de mantenimiento o reparación de piezas relacionadas con las emisiones, cubierta por la garantía puede utilizarse cualquier pieza de repuesto homologada por el fabricante o equivalente, y debe realizarse gratuitamente si la pieza aún está en garantía. Maruyama Manufacturing Company, Inc. es responsable de los daños ocasionados a otros componentes del motor por el fallo de una pieza en garantía.

EPA estima que las piezas garantizadas relacionadas con las emisiones incluyen todas las que figuran a continuación. Piezas garantizadas: el carburador, la bobina de encendido, el rotor de encendido, la bujía, el conversor catalítico y el depósito de combustible.

MANTENIMIENTO NECESARIO

El propietario es responsable de realizar las tareas de mantenimiento necesarias tal y cómo se definen en el manual del propietario u operador de Maruyama Manufacturing Company, Inc.

LIMITACIONES

Esta Garantía propietario u operador de control de emisiones no cubrirá lo siguiente:

(a) ninguna reparación o cambio necesarios por el uso indebido o negligencia, falta de mantenimiento requerido, reparaciones incorrectamente realizadas o cambios que no cumplan las especificaciones de Maruyama Manufacturing Company, Inc. que repercutan adversamente en el rendimiento o durabilidad, y alteraciones o modificaciones no recomendadas o aprobadas por escrito por Maruyama Manufacturing Company, Inc., y

(b) ningún cambio de piezas y otros servicios y ajustes necesarios para el mantenimiento requerido en y después del primer cambio programado.

DECLARACIÓN DE GARANTÍA DEL CONTROL DE EMISIONES DE CALIFORNIA. DERECHOS Y OBLIGACIONES DERIVADOS DE LA GARANTÍA

La Junta de Recursos del Aire de California (CARB), y Maruyama Manufacturing Company, Inc. se complacen en explicar la garantía del sistema de control de emisiones de su pequeño motor, modelo 2014, no destinado a la automoción. En California, los nuevos pequeños motores no destinados a la automoción deben estar diseñados, fabricados y equipados para cumplir con la estricta normativa anti humos del Estado. Maruyama Manufacturing Company, Inc. ha de garantizar el sistema de control de las emisiones en el pequeño motor durante el período anteriormente citado siempre y cuando no haya ningún uso indebido, negligencia o mantenimiento incorrecto del mismo.

Su sistema de control de emisiones puede incluir piezas como el carburador o el sistema de inyección de combustible, el sistema de encendido, depósito de combustible y el conversor catalítico. También puede incluir tubos flexibles, correas y conectores y otros sistemas relacionados con las emisiones.

Cuando exista una condición cubierta por la garantía, Maruyama Manufacturing Company, Inc. reparará gratuitamente el pequeño motor no destinado a la automoción, incluido el diagnóstico, piezas y mano de obra.

COBERTURA DE LA GARANTÍA DEL FABRICANTE:

Los pequeños motores de 1995 y posteriores, no destinados a la automoción, están garantizados durante dos años. Si cualquier pieza de su motor relacionada con las emisiones es defectuosa, Maruyama Manufacturing Company, Inc. la reparará o cambiará gratuitamente.

RESPONSABILIDADES DEL PROPIETARIO DERIVADAS DE LA GARANTÍA:

(a) Como propietario del motor arriba mencionado, usted es responsable de realizar las tareas de mantenimiento necesarias enumeradas en el manual del propietario u operador. Maruyama Manufacturing Company, Inc. recomienda conservar todos los recibos del mantenimiento del motor, pero no puede negar la aplicación de la garantía sólo porque usted carezca de recibos o no asegure la ejecución de todas las tareas de mantenimiento programadas.
(b) Como propietario, debería saber, sin embargo, que Maruyama Manufacturing Company puede negarle la cobertura de la garantía si el motor o la pieza no funcionan por el uso indebido, negligencia, mantenimiento incorrecto o modificaciones no autorizadas.
(c) Usted es responsable de llevar el motor a un centro de asistencia de Maruyama Manufacturing Company, Inc. tan pronto como exista un problema. Las reparaciones cubiertas por la garantía deberían completarse en un período de tiempo razonable, no superior a 30 días.

Si tiene preguntas relacionadas con los derechos y responsabilidades derivadas de la garantía, contacte con Maruyama U.S., Inc. en el número:1-866-783-7400, o [e-mail].

Piezas del sistema de emisiones

Emisión de escape

Carburador

Silenciador

Conversor catalítico

Bobina de encendido/ Magneto

Bujía

Filtro de aire

Válvula EGR (pistón)

Filtro de combustibleFuel Filter

Emisión de evaporación

Depósito de combustible

Contenido

-SE egaP-SE eg

Declaración de garantía limitada.... 1

Control Federal de Emisiones 3

Control de Emisiones de California 5

Contenido 6

Introducción 7

Seguridad....8

Seguridad del operador 8

Seguridad de la recortadora / desbrozadora..... 8

Seguridad del combustible....9

Seguridad de operación de la recortadora / desbrozadora ..... 9

Símbolos Adhesivos de Seguridad 11

Descripción del producto 11

Montaje 12

Instalación del manijar en forma 12

Montaje del Protector.... 13

Antes De Utilizar 16

Aceite y combustible 16

Mezcla de gasolina y aceite 17

Arranque y parada.... 18

Uso 20

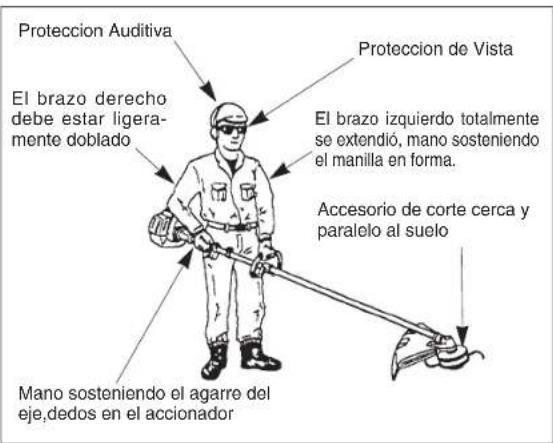

Posición de funcionamiento del recortadora..... 20

Mantenimiento 24

Ajuste de la Velocidad del Ralentí.... 24

Filtro del aire 25

Filtro del combustible 26

Bujía 26

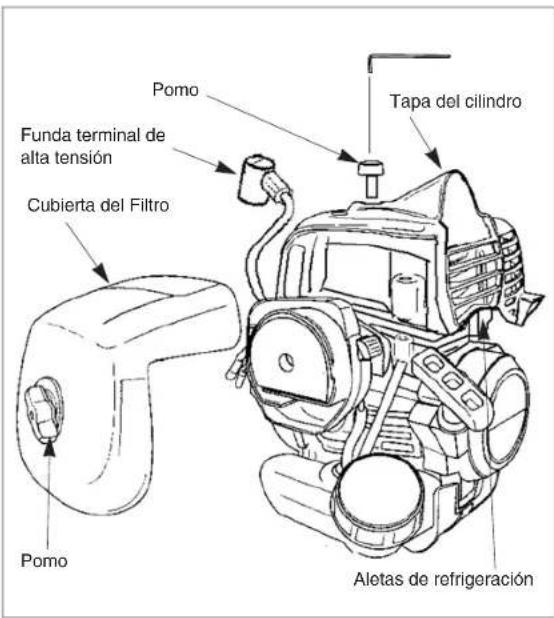

Aletas del cilindro de refrigeración 27

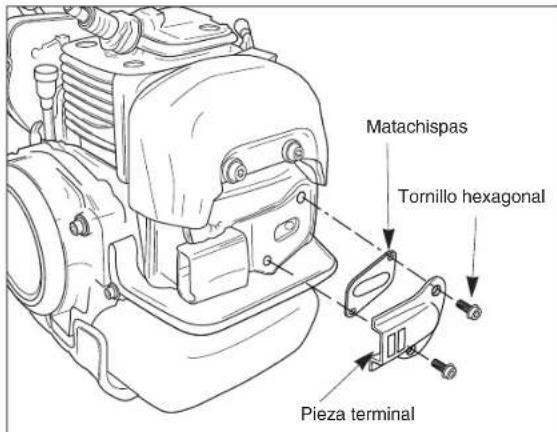

Matachispas.... 27

Silenciador de escape.... 28

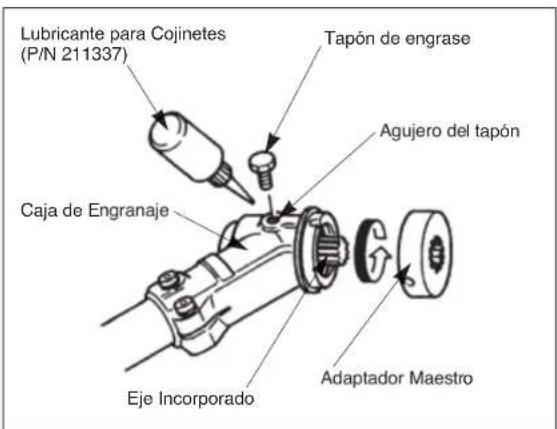

Caja de Engranaje 29

El general limpiando y apretándose.... 29

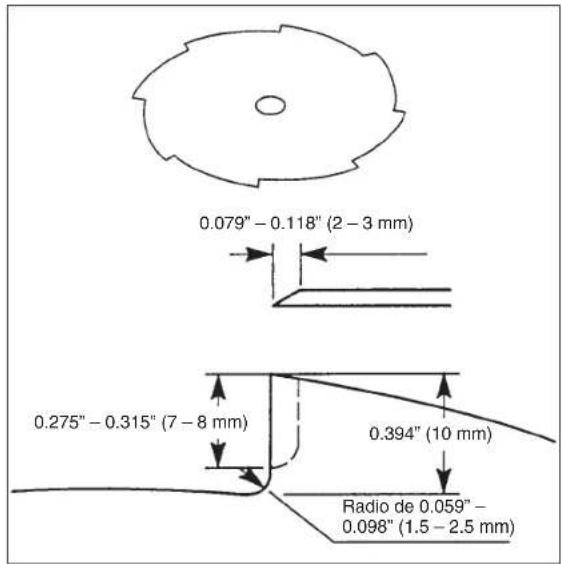

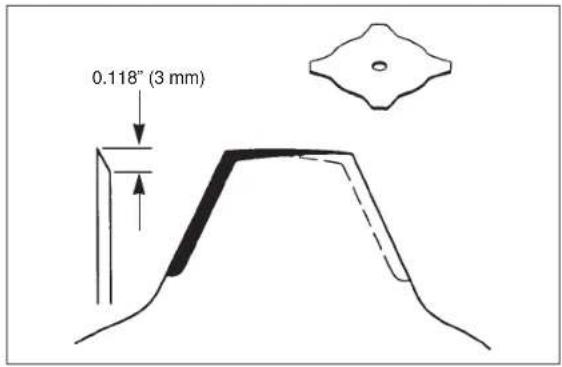

Afilado de la cuchilla 30

Almacenaje.... 31

Problemas 32

Período de mantenimiento 32

Especificaciones 33

Introducción

Gracias por su compra de un producto Maruyama.

Maruyama, sus distribuidores y concesionarios desean que usted esté completamente satisfecho con su nuevo producto. No dude en contactar a su distribuidor de servicio autorizado para obtener asistencia en el servicio, partes genuinas de Maruyama u otra información que usted pueda requerir.

Cada vez que usted contacte a su distribuidor de servicio autorizado o la fábrica, siempre tenga disponible el número de serie de su producto. Este número ayudará al distribuidor de servicio o al representante de servicio para proveer la información exacta sobre su producto específico. Usted encontrará el modelo y el número de serie localizado en un lugar único en el producto (Descripción del producto en la página ES-11).

Para su conveniencia, escriba el nombre de modelo del producto y el número de serie en el espacio de abajo.

Nombre del modelo ____

N° de serie ____

Lea cuidadosamente este manual para aprender sobre la manera de operar y efectuar el mantenimiento del producto correctamente. Leer este manual le ayudará a usted y a otros a evitar lesiones personales y daños al producto.

Aunque Maruyama diseño, produce y comercializa productos seguros y de la más reciente tecnología, usted será el responsable por usarlos de la manera apropiada y segura. Usted también será responsable por la capacitación de las personas a las que usted permita usar el producto para la operación segura.

El sistema de advertencia de Maruyama en este manual identifica los peligros potenciales y tiene mensajes de seguridad especiales que le asistirán a usted y a otros en evitar lesiones personales, o incluso la muerte. PELIGRO, ADVERTENCIA y PRECAUCIÓN son las palabras de señalización usadas para identificar el nivel del peligro. Sin embargo, independientemente del peligro, sea extremadamente cuidadoso.

Las señales PELIGRO indican un peligro extremo, que causará lesiones serias o la muerte si las precauciones recomendadas no se siguen.

Las señales ADVERTENCIA indican un peligro que puede causar lesiones serias o la muerte si las precauciones recomendadas no se siguen.

Las señales CUIDADO indican un peligro que puede causar lesiones menores o moderadas si las precauciones recomendadas no se siguen. También se usan otras palabras para destacar la información. "Importante" llama la atención sobre información mecánica especial y "Nota" enfatiza la información general que merezca atención especial.

Seguridad Seguridad del operador

1. Lea y comprenda este manual del operador antes de usar el producto. Familiarices completamente con el uso apropiado de este producto.

2. Nunca permita que los niños operen la recortadora /desbrozadora. Ésto no es un juguete. Nunca permita que los adultos operen la unidad sin leer primero el manual del propietario u operador.

3. Siempre use una protección ocular que cumpla con ANSI (Instituto de Estándares Nacionales Americanos) Z87-1

1. Siempre use protección auditiva.

1. Siempre use pantalones largos, pesados, camisa de manga larga, botas y guantes. No use ropa suelta, joyas, pantalones cortos, sandalias ni ande descalso. Tómese el cabello de manera que no pase la longitud de los hombros.

2. Nunca opere esta recortadora / desbrozadora cuando esté cansado, enfermo o bajo la influencia del alcohol, las drogas o medicinas.

3. Nunca arranque ni opere el motor dentro de una sala o edificio cerrado. Respirar los humos del escape puede causar la muerte.

1. Mantenga las manijas limpias de aceite, combustible y suciedad.

Seguridad de la recortadora / desbrozadora

1. Asegúrese que la recortadora / desbrozadora sea ensamblada correctamente, y que el accesorio de corte sea instalado correctamente y asegurado de la manera que se instruye en la sección de ensamble.

2. Inspeccione la recortadora / desbrozadora antes de cada uso. Recemplace las partes dañadas. Verifique escape de combustible. Asegúrese que todos los seguros estén en posición y firmemente asegurados. Siga las instrucciones de mantenimiento que comienzan en la página ES-24.

3. Asegúrese que la cabeza de corte no rote a la velocidad de ralentí del motor. Refiérase al ajuste de velocidad de ralentí, página ES-24.

4. Inspeccione la cabeza de corte y reemplace las partes que no estén quebradas, picadas o dañadas antes de usar la recortadora / desbrozadora.

5. Asegúrese que la pantalla de la cabeza de corte sea instalada y posicionada correctamente antes de usar la recortadora / desbrozadora.

6. Nunca use una cabeza de corte o partes de reemplazo que no estén aprobadas por Maruyama.
7. Efectúe el mantenimiento de la recortadora / desbrozadora de acuerdo con los intervalos y procedimientos de mantenimiento recomendados en la sección de mantenimiento de la página ES-24.
8. Apague el motor y asegúrese que la cabeza de corte haya dejado de rotar completamente antes de invertir la recortadora / desbrozadora, para efectuar el mantenimiento o trabajar en la máquina.
9. Si hay problemas de operación o se produce vibración excesiva, detenga inmediatamente e inspeccione la unidad para localizar la causa. Si la causa no puede ser determinada o está más allá de su capacidad para corregirla, retorne la recortadora / desbrozadora a su distribuidor de servicio para repararla.

Seguridad del combustible

1. La gasolina es altamente inflamable y debe ser manipulada y almacenada cuidadosamente. Use un recipiente aprobado para combustible para almacenar la gasolina y / o la mezcla de combustible / aceite.
2. Mezcle y vierta el combustible en exteriores, donde no hayan chispas ni llamas.
3. No fume cerca del combustible o de la recortadora / desbrozadora, o mientras no usa la recortadora / desbrozadora.
4. No llene en exceso el estanque de combustible. Detenga el llenado a 1/4 - 1/2 pulgada (6 mm - 13 mm) desde la parte superior del tanque.

5. Limpie el combustible salpicado antes de arrancar el motor.

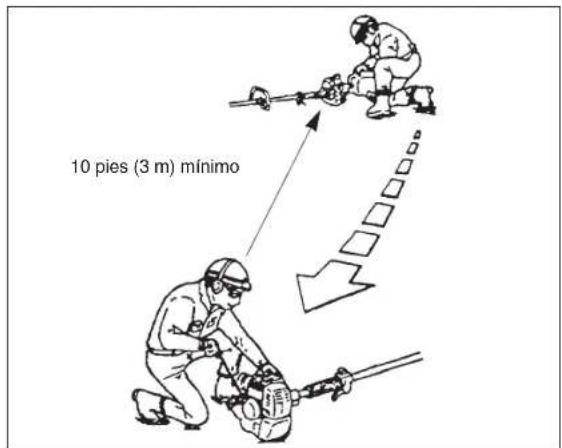

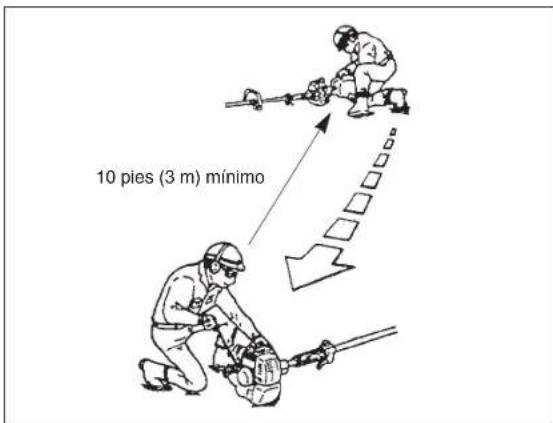

6. Mueva la recortadora / desbrozadora al menos 10 pies (3 m) de la localización del combustible antes de arrancar el motor.

10 pies (3 m) mínimo

1. No extraiga la tapa de combustible mientras el motor está operando, ni inmediatamente después de detener el motor.
2. Permita que el motor se enfríe antes de rellenarlo de combustible.
3. Drene el tanque y opere el motor seco antes de almacenar la unidad.
4. Almacene el combustible y la recortadora / desbrozadora alejados de fuego, chispas y el calor excesivo. Asegúrese que los vapores de combustible no alcance a las chispas ni el fuego de los calentadores, hornos, motores eléctricos, etc.

Seguridad de operación de la recortadora / desbrozadora

1. ESTA RECORTADORA / DESBROZADORA PUEDE CAUSAR LESIONES SERIAS. Lea cuidadosamente las instrucciones. Familiaricese con todos los controles y el uso apropiado de la recortadora / debrozadora.

2. Asegúrese que la clavija de 3.5 mm haya sido removida de la caja de engranaje y el adaptador de protuberancia antes de arrancar el motor.

3. Evite usar la desbrozadora cerca de rocas, desechos, piedras y materiales similares, que pueden convertirse en proyectiles peligrosos.

4. Inspeccione su área de trabajo antes de comenzar. Extraiga los objetos, tales como vidrios rotos, clavos, alambres y rocas, que pueden transformarse en proyectiles peligrosos si son lanzados por la recortadora / desbrozadora. Remueva las cadenas, cuerdas o materiales similares que puedan enredarse en al cabeza de corte.

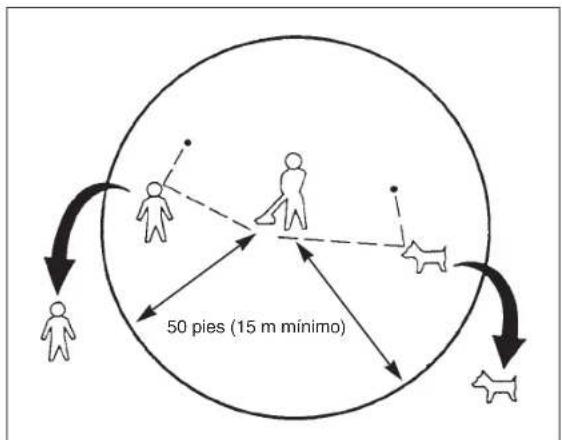

5. Mantenga a los niños, los observadores y los animales fuera de un radio de 50 pies (15 m) del operador y la recortadora / desbrozadora.
    note right of B: "50 pies (15 m minimo)"
    note right of B: "50 pies (15 m minimo)"

1. Si alguien se aproxima a usted mientras opera la recortadora / desbrozadora, detenga el motor y la rotación de la cabeza de corte.
2. Nunca permita que los niños operen la recortadora /desbrozadora.
3. Use la recortadora / desbrozadora solamente con luz solar o con buena luz artificial.
4. Nunca opere la recortadora / desbrozadora sin las protecciones apropiadas u otros dispositivos de seguridad de protección en posición.
5. Siempre mantenga la recortadora / desbrozadera al lado derecho de su cuerpo.

6. No levante la cabeza de corte sobre el nivel de la cintura.

7. No ponga las manos ni los pies cerca o bajo de las partes de rotación. Manténgalo despejado en todo momento. Mantenga todas las partes de su cuerpo alejadas del accesorio de corte rotatorio y las superficies calientes, tales como el silenciador.

8. Cuando corte arbustos pesados o árboles pequeños, siempre mueva la desbrozadora de derecha a izquierda para evitar el contragolpe.

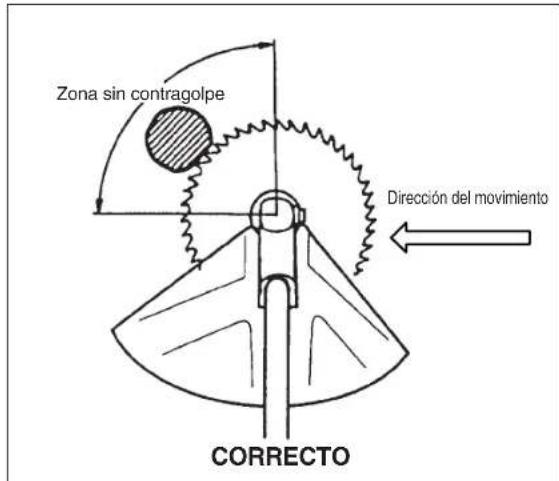

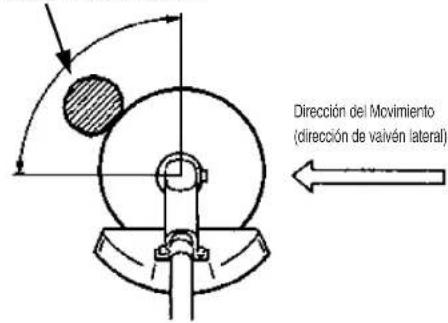

Zona sin contragolpe Directión del movimiento CORRECTO

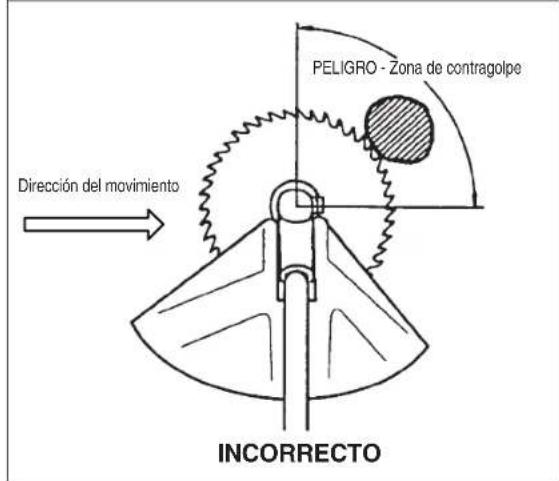

PELIGRO - Zona de contragolpe Dirección del movimiento INCORRECTO

1. Mantenga una posición de pie firme y balanceada. No sobrepase el alcance.
2. Use la herramienta correcta para el trabajo. No use la recortadora / desbrozadora para ningún trabajo que no sea recomendado por Maruyama.

Símbolos Adhesivos de Seguridad

Los símbolos Adhesivos de Seguridad son de fácil visibilidad y están localizados cerca de los lugares de peligro. Vuelva a poner cualquier símbolo adhesivo en caso de que esté deteriorado o haya sido despegado/s.

WARNING BEFORE OPERATING THE EQUIPMENT READ THE COURSE MANUAL. FAILURE TO FOLLOW ALL MANUFACTURER'S HOODS AND INSTRUCTIONS CAN RESULT IN SENSUS INJURY WARNING HUILSED OBJECTS CAN CAUSE INJURY. ALWAYS ARE PROTECTIVE COCONUTS. DOORS WHEN OPERATING THIS EQUIPMENT. (SEE OPERATOR'S MANUAL) WARNING THE EQUIPMENT PRODUCED EQUINOIS WHCH CAN DAMAGE HEAVING ALWAYS USE THE EQUIPMENT ON WHEN ON OPERATING THIS EQUIPMENT ON OPERATORS MANUAL — DO NOT OPERATE WITHIN 58 SEET FROM OTHER PEOPLE

Sobre el Eje

(221501)

WARNING CUTTING BLADES ARE INSURSION AT ALL TIMES AND CAN CABLE BEANS INJAL FOR CHAPES POTATING BLADES. STOP ENGINE. BEFORE ASSISTING SHAZ OR PERFORMING ANY SERVICE. DANGER IMPORTURE OF THE EQUIPMENT CAN CAUSE INJURY ALWAYS USE DIRECT ATTUMENTS, SHIELDS AVAILABLE INJURY WITH UNIT A POSITIONAR AT RIGHT SIDE OF BODY (SIZE OPERATOR'S MANUAL). WARNING OF ITEMS BLADES ON TRAVEL LINE CAN HALL OBJECTS WITH OUT OF FORCE ALWAYS BEFORE INSTALLATION EQUIPMENT AT LEAST 50 FEET FROM OTHER PEOPLE FOR ANIMALS TO PREVENT DAMAGE ON INJURY.

Sobre el Eje
(221502)

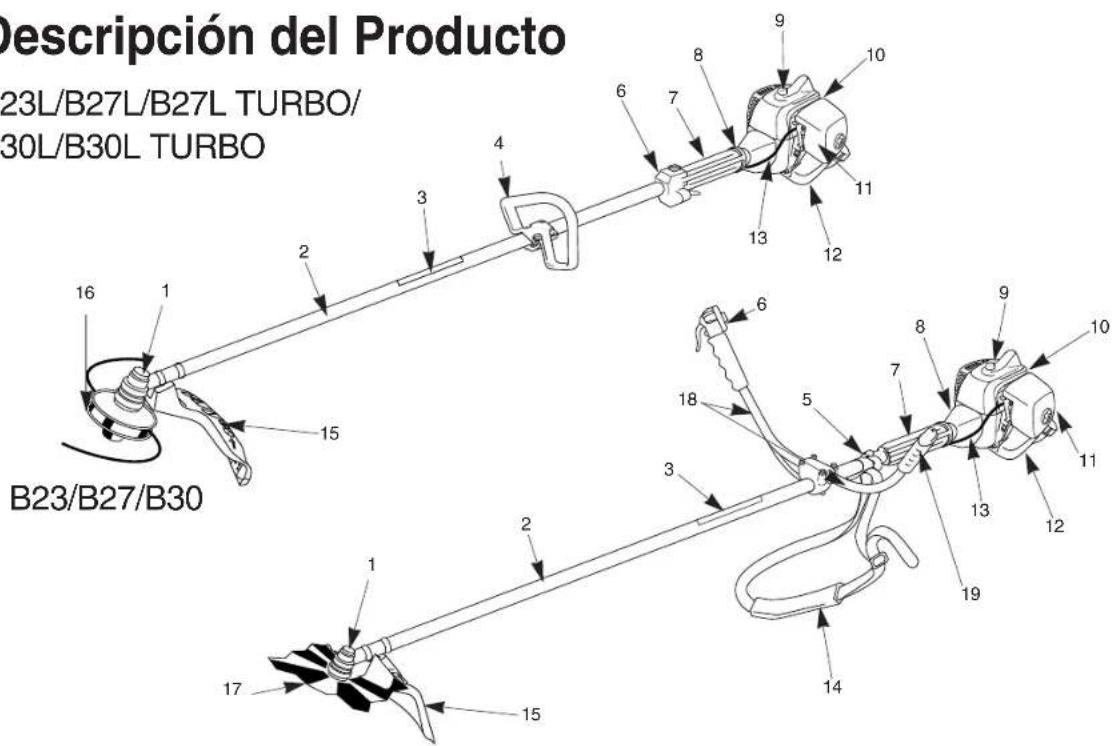

Descripción del Producto

B23L/B27L/B27L TURBO/ B30L/B30L TURBO

Descripción del Producto 23L/B27L/B27L TURBO/ 30L/B30L TURBO B23/B27/B30

1. Caja de Engranaje
2. Eje Direccional
3. Nombre del Modelo
4. Simbolos para la Seguridad
5. Manillar en forma

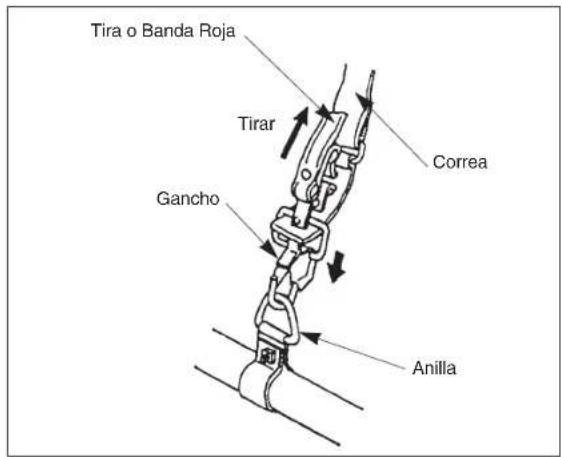

6. Anillo de Sujeción para el Amés del Hombro
7. Gatillo del Acelerador e Interruptor de Parada
8. Tambor del Embrague

9. Motor

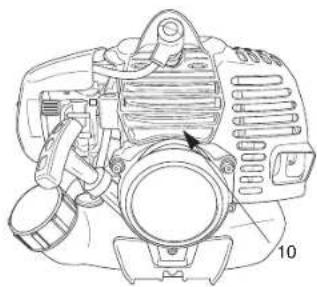

10. Número de Serie

11. Filtro de Aire
12. Tanque de Combustible
13. Cable del Acelerador y Cable del Interruptor de Parada
14. Cinta para el Hombro
15. Protección del Dispositivo
16. Cabeza de corte
17. Cuchilla de la cortadora
18. Manijar
19. Manijar de cuerpo

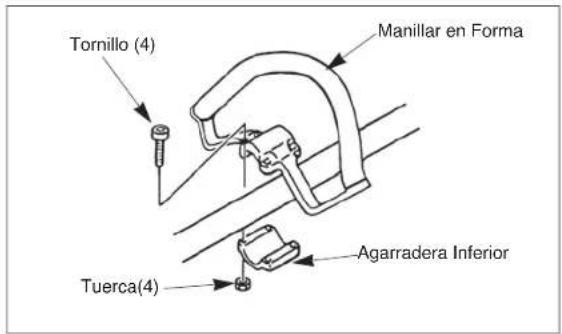

Instalación del manijar en forma

Tornillo (4) Manillar en Forma Tuerca(4) Agarradera Inferior

1. Coloque el Manillar en Forma y el Agarradera Inferior en el eje aproximadamente 9 pulgadas (22.8 cm) a partir del final del gatillo del Acelerador e Interruptor de parada para una posición de mango inicial.

1. Instale los cuatro tornillos y nueces. Deje los tornillos a prueba del dedo.
2. Coloque de nuevo el Manillar en Forma o abajo el árbol motor a el la posición más cómoda, pero no más cerca que 9 pulgadas (22.8 cm) a partir del final del interruptor de parada.
3. Apriete los tornillos y nueces.

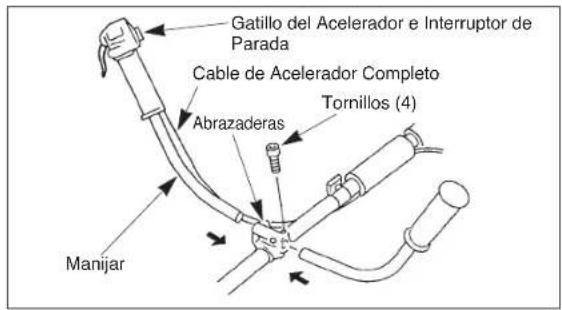

Instalación del manijar

IMPORTANTE: Tenga cuidado de no dañar el cable del acelerador y los cables del interruptor de parada cuando remueva el manijar de la caja de cartón.

1. Afloje los cuatro tornillos que se encuentra sobre el soporte de la abrazadera.
2. Inserte en el soporte de la abrazadera, las manijas, izquierda y derecha.
3. Ajuste las manijas a la posición descada, luego apriete los cuatro tornillos.

Gatillo del Acelerador e Interruptor de Parada Cable de Acelerador Completo Abrazaderas Tornillos (4) Manijar

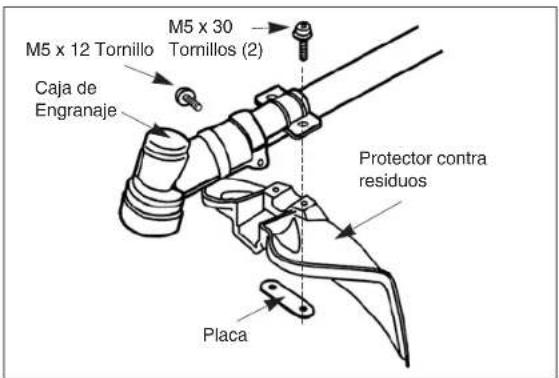

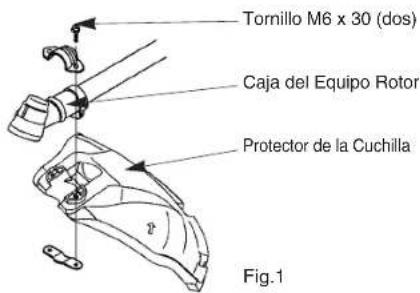

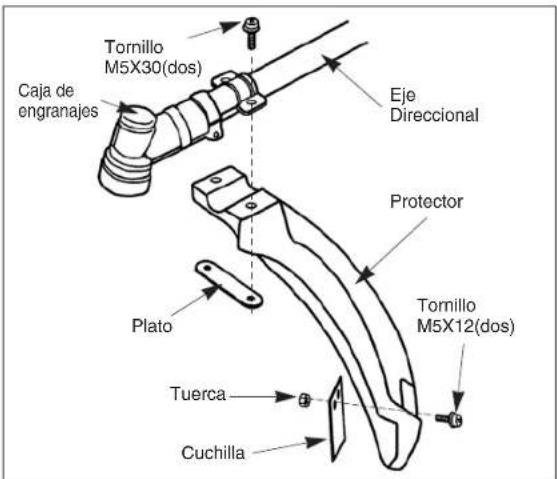

[Manillar en forma el modelo] Montaje del Protector

ADVERTENCIA

PELIGRO POTENCIAL

- Objetos no deseados pueden ser lanzados por la Recortadora.

QUÉ PUEDE PASAR

- Los objetos lanzados pueden causar heridas daños personales.

CÓMO PUEDO EVITAR ESTE PELIGRO

- No realice ningún trabajo sin el protector de la Recortadora en lugar correcto.

CUIDADO

PELIGRO POTENCIAL

• La cuchilla está muy afilada.

QUÉ PUEDE PASAR

- El contacto con la lámina podría causar cortes serios o daños corporales.

CÓMO PUEDO EVITAR ESTE PELIGRO

- Guarde las manos, los pies, y la ropa ausente de la lámina.

Tornillo M5X30(dos) Caja de engranajes Eje Direccional Protector Plato Tornillo M5X12(dos) Tuerca Cuchilla

1. Coloque la cuchilla que limita la longitud del nylon utilizando el tornillo de M5x12 bloqueado con la uerca.
2. Fije el protector de la cuchilla a el eje direccional con dos tornillos M5x30 y el plato.

[Manillar Delantero el modelo]

Montaje del Protector

ADVERTENCIA

PELIGRO POTENCIAL

• Objetos no deseados pueden ser lanzados por la Recortadora/Desbrozadora
• Los objetos lanzados pueden causar heridas daños personales
• No realice ningún trabajo sin el protector de la Recortadora/Desbrozadora en lugar correcto.

QUÉ PUEDE PASAR

CÓMO PUEDO EVITAR ESTE PELIGRO

CUIDADO

PELIGRO POTENCIAL

• La cuchilla está muy afilada.
• El contacto con la lámina podría causar cortes serios o daños corporales.
• Guarde las manos, los pies, y la ropa ausente de la lámina.

QUÉ PUEDE PASAR

CÓMO PUEDO EVITAR ESTE PELIGRO

Protector de la Cuchilla

Fije el protector de la cuchilla a la caja del equipo rotor con dos tornillos M6 x 30 como se indica en la ilustración Fig 1.

Protector Cabezal de Nylon

(Instale la cuchilla que limita la longitud del hilo sobre la extensión del protector.)

1. Coloque la tuerca cuadrada en la extensión del protector. Ver Fig.2
2. Coloque la cuchilla que limita la longitud del nylon utilizando el tornillo de M5x20 bloqueado con la tuerca cuadrada. Ver Fig. 2 y Fig. 3.
3. Coloque la extensión del protector en los agujeros como se muestra en la fig 4. Asegurándose que las pestañas Fig. 5 entran en la posición correcta.

Tornillo M6 x 30 (dos) Caja del Equipo Rotor Protector de la Cuchilla Fig.1

Tuerca cuadrada Extension protector Fig.2

Cuchilla M5 x 20 Tornillo Fig.3

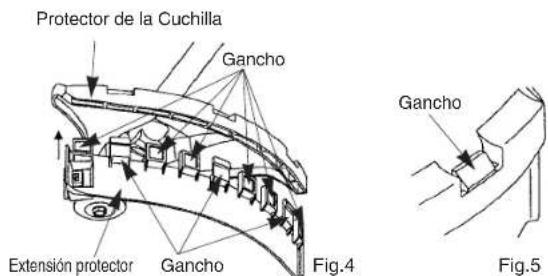

Protector de la Cuchilla Gancho Extension protector Gancho Fig.4 Gancho Fig.5

[ Kits de empuñaduras con puños de guía ] Montaje del Protector

ADVERTENCIA

PELIGRO POTENCIAL

• Objetos no deseados pueden ser lanzados por la Recortadora.
• Los objetos lanzados pueden causar heridas daños personales.
• No realice ningún trabajo sin el protector de la Recortadora en lugar correcto.

QUÉ PUEDE PASAR

CÓMO PUEDO EVITAR ESTE PELIGRO

1. Cambie el tornillo M5 x 12 por el que se utiliza en el protector contra residuos como se indica.

2. Sujete el protector contra residuos al eje con los dos tornillos M5 x 30 y la placa como se indica.

3. Cambie el tornillo M5 x 12 por el que se utiliza en el protector contra residuos como se indica.

4. Sujete el protector contra residuos al eje con los dos tornillos M5 x 30 y la placa como se indica.

M5 x 30 Tornillos (2) M5 x 12 Tornillo Caja de Engranaje Protector contra residuos Placa

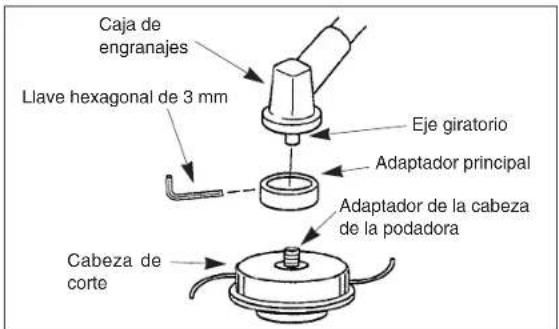

Cabeza de Corte

IMPORTANTE: el adaptador principal debe ser, instalado en el eje giratorio entre el caja de engranajes y el cabeza de corte como mostrado. Y eje giratorio es rosca de giro a la izquierda.

1. Instale el adaptador principal en el eje giratorio del caja de engranajes.

2. Alinee el orificio del adaptador principal con el hueco guía de la caja de engranajes.

3. Instale el adaptador principal en el eje giratorio del caja de engranajes.

4. Alinee el orificio del adaptador principal con el hueco guía de la caja de engranajes.

Caja de engranajes Llave hexagonal de 3 mm Eje giratorio Adaptador principal Adaptador de la cabeza de la podadora Cabeza de corte

1. Inserte la llave hexagonal de 3 mm. en el orificio del adaptador principal y el hueco guía de la caja de cambios para bloquear el cje giratorio.

2. Enhebre el eje giratorio en el adaptador de la cabeza de corte, luego apriete el cabeza de la podadora firme-mente a mano.

3. Inserte la llave hexagonal de 3 mm. en el orificio del adaptador principal y el hueco guía de la caja de cambios para bloquear el cje giratorio.

4. Enhebre el cje giratorio en el adaptador de la cabeza de corte, luego apriete el cabeza de la podadora firme-mente a mano.

ADVERTENCIA

PERIGRO POTENCIAL

- Si la cabeza de corte no está apretada adecuadamente, puede soltarse de la podadora/cortadora durante su utilezación.

QUÉ PUEDE OCURRIR

- Esto puede provocar daños sobre propiedades o daños corporales.

CÓMO EVITAR EL PELIGRO

- Asegúrese de que la cabeza de corte está sujeta de forma segura al eje giratorio de la caja de engranajes.

Cuchilla Cortadora

ADVERTENCIA

PELIGRO POTENCIAL

- Si la cuchilla de la cortadora no está apretada adecuadamente, puede soltarse de la cortadora durante su utilización.

QUÉ PUEDE OCURRIR

- Esto puede producir daños sobre propiedades o daños corporales.

CÓMO EVITAR EL PELIGRO

- Asegúrese de que la cuchilla cortadora está sujeta de forma segura al eje giratorio de la caja de engranajes.

1. Retire el cabezal de la cuchilla, estabilizador y abrazadera del eje giratorio fuera de la caja de engranajes.

Nota: El cabezal de la cuchilla tiene rosca hacia la izquierda.

CUIDADO

PELIGRO POTENCIAL

- La cuchilla de la cortadora está muy afilada.

QUÉ PUEDE OCURRIR

- El contacto con la cuchilla afilada puede producir daños corporales.

CÓMO EVITAR EL PELIGRO

- Utilice guantes cuando maneje la cuchilla.

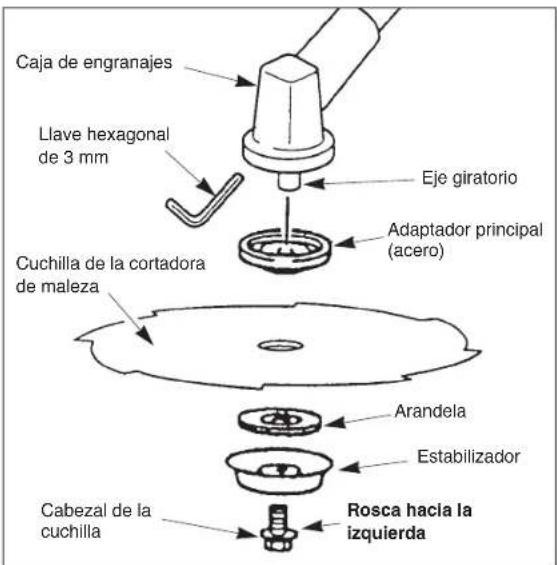

1. Instale la cuchilla de la cortadora sobre el adaptador principal, luego reinstale la abrazadera, el estabilizador y el cabezal de la cuchilla.
2. Alinee el orificio del adaptador principal con el hueco guía de la caja de engranajes.
3. Inserte la llave hexagonal de 3mm en el orificio del adaptador principal y el hueco guía de la caja de engranajes para bloquear el eje giratorio.
4. Apriete el cabezal de la cuchilla a 100in-lbs.(11.3N•m).
5. Retire la llave hexagonal de 3mm del adaptador principal y la caja de engranajes.

Caja de engranajes Llave hexagonal de 3 mm Eje giratorio Adaptador principal (acero) Cuchilla de la cortadora de maleza Arandela Estabilizador Cabezal de la cuchilla Rosca hacia la izquierda

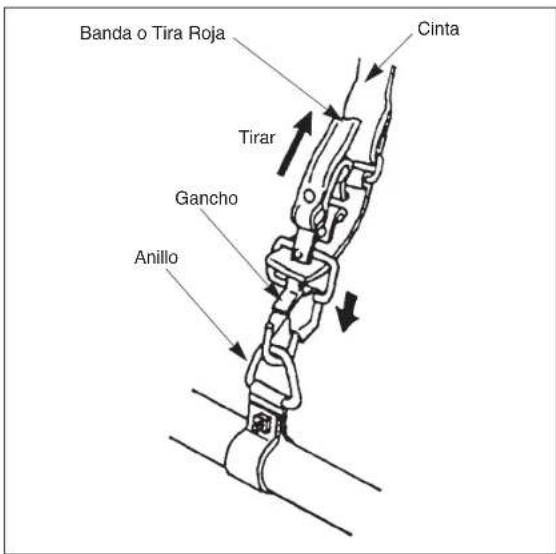

Colocación del cinta para colgar del hombro

1. Cierre el gancho localizado en el anillo del eje direccional. Para quitar el Cinta o Correa de manera rápida, tire hacia arriba de la Banda o Tira Roja.

Banda o Tira Roja Cinta Tirar Gancho Anillo

ANTES DE UTILIZAR

Aceite y Combustible

1. No fume cerca del combustible.

! Peligro

PELIGRO EN POTENCIA

- En ciertas condiciones la gasolina es un producto extremadamente inflamable y altamente explosiva.

QUÉ PUEDE PASAR

- Un fuego o una explosión puede que marle a Usted o a terceras personas y puede dañar objetos de la propiedad.

CÓMO PUEDO EVITAR ESTE PELIGRO

• Use un embudo y proceda a llenar el tanque de combustible en el exterior, en espacios abiertos, cuando la gasolina este fria.
• No llene completamente el tanque. Añada gasolina en el tanque de gasolina hasta que esta llegue a 1/4" to 1/2" (6 mm to 13 mm) por debajo del cuello superior de llenado.
• Este espacio vacio en el tanque de gasolina deja que la gasolina se expanda.
• No fume nunca cuando manipule gasolina, y alejese de cualquier fuego abierto cuando manipule gasolina o el contenedor y manténgalo fuera del alcance de niños.

• No mezcle gasolina para más de al mes de previsión de su uso.

• Mezcle y vierta el combustible en espacios abiertos y donde no haya fuego o llamas.

• Siempre apague el motor antes de proceder al llenado de combustible. Nunca quite la tapa del tanque de combustible de la Recortadora/Desbrozadora mientras el motor este funcionando o inmediatamente después de haber parado el motor.

ADVERTENCIA

QUÉ PUEDE PASAR

- El combustible puede salir disparado cuando Usted abre la tapa del tanque.

CÓMO PUEDO EVITAR ESTE PELIGRO

- Quite la tapa del tanque de combustible despacio para evitar que sufra cualquier daño a causa del combustible.

PELIGRO EN POTENCIA

- La gasolina contiene gases volátiles que pueden producir presión en el interior del tanque de combustible.

1. Habra siempre la tapa del combustible despacio para que la posible presión acumulada en el interior del tanque salga de una manera segura.
2. No sobrellene el tanque de combustible. Pare de verter combustible al llegar a 10 mm del borde superior del tanque.
3. Apriete la tapa del tanque de combustible con cuidado pero de manera segura después de haberlo rellenado.
4. Seque cualquier vertido de combustible que pudiera haberse vertido antes de proceder al llenado.
5. Aleje la Orilladora como mínimo 10 pies (3 metros) del lugar de llenado de combustible y almacenaje del contenedor de combustible antes de arrancar el motor.

10 pies (3 m) mínimo

Tipo de Aceite Recomendado

Úsese solamente en aceite para motor de dos tiempos formulado para uso en motores de dos tiempos enfriados por aire de alto rendimiento. El aceite de 2 tiempos de marca Maruyama ha sido formulado para uso en motores de dos tiempos enfriados por aire, de alto rendimiento.

IMPORTANTE: No use aceites certificados por la Asociación de Fabricantes Marinos Nacional (NMMA) o BIA. Este tipo de aceite de motor de 2 tiempos no tiene los aditivos apropiados para los motores de 2 tiempos enfriados por aire y puede causar daños al motor.

No use aceite para automóviles. Este tipo de aceites no contiene los aditivos adecuados necesarios para el uso en motores de dos tiempos refrigerados por aire y pueden causar daños en el motor.

Tipo de combustible recomendado

Use gasolina sin plomo fresca y limpia, incluyendo gasolina oxigenada o reformada, con octanaje de 89 o mayor. Para asegurar la frescura, compre sólo la cantidad de gasolina que pueda ser usada dentro de 30 días. El uso de gasolina libre de plomo resulta en menores depósitos en la cámara de combustión y una vida de la bujía más prolongada. El uso de combustible de grado Premium no es necesario ni recomendado.

Uso de aditivos de combustible

IMPORTANTE: NUNCA USE ALCOHOL, GASO-HOL QUE CONTENGA MÁS DE 10% DE ALCOHOL A QUE ESTO PODRÍA RESULTAR EN DAÑO AL SISTEMA DE COMBUSTIBLE DEL MOTOR.

NO USE ADITIVOS DE COMBUSTIBLE DISTINTOS DE AQUELLOS MANUFACTURADOS PARA LA ESTABILIZACIÓN DEL COMBUSTIBLE DURANTE EL ALMACENAMIENTO, TALES COMO EL ESTABILIZADOR / ACONDICIONADOR DE MARUYAMA O UN PRODUCTO SIMILAR. EL ACONDICIONADOR / ESTABILIZADOR DE MARUYAMA ES UN DESTILADO DE PETRÓLEO.

MARUYAMA NO RECOMIENDA ESTABILIZADORES CON BASE DE ALCOHOL TALES COMO ETANOL, METANOL O ISOPROPILO. NO SE DEBERÍAN USAR ADITIVOS PARA INTENTAR MEJORAR LA POTENCIA O EL RENDIMIENTO DE LA MÁQUINA.

Mezcla de Gasolina y Aceite

IMPORTANTE: El motor usado en la Recortadora /Desbrozadora está diseñado como motor de dos tiempos. Las partes movable internas del motor, ejemplo: los cojinetes del cigüeñal, cojinetes del pistón y el pistón, y las superficies de las paredes del cilindro, requieren aceite mezclado con gasolina como lubricante.

La ausencia por error de mezclar aceite con gasolina o el no añadir una proporción adecuada de aceite con la gasolina causará un daño al motor que no está cubierta en la garantía.

Para su mezcla previa de combustible, use la mezcla de aceite de 2 tiempos Premium de Maruyama, o equivalente al aceite ISO-L-EGD y JASO FD con gasolina de alta calidad de mínimo de 89 octanos. El aceite de 2 tiempos de Maruyama está formulado especialmente para satisfacer los requerimientos de los motores de 2 tiempos enfriados por aire, de baja emisión y de alto rendimiento. El uso de otros aceites puede llevar a problemas de servicio que podrían no ser cubiertos por su garantía.

Mezcla de combustible

Combustible: La relación es de 50 partes de gasolina por 1 parte de aceite o 50:1.

B+ 50:1

Nota:

Nunca use una relación de mezcla de menos de 50:1 independientemente de las instrucciones de mezcla del paquete de aceite. Las relaciones de menos de 50:1 (por ejemplo; 60:1, 80:1, 100:1) reducen la cantidad de lubricación a las partes móviles internas del motor y pueden causar daños.

Diagrama de mezclas de combustible

Gasolina	Aceite de 2 tiempos, 50:1
1 galón 2.6 onzas
2 galones 5.1 onzas
5 galones 12.8 onzas.

1 litro 20 ml
5 litros 100 ml

Instrucciones sobre la Mezcla

IMPORTANTE: No mezcle nunca el aceite con la gasolina en el tanque de combustible de la Recortadora/Desbrozadora directamente.

1. Siempre mezcle el combustible y el aceite en un contenedor limpio adecuado para gasolina.

2. Señale el contenedor para identificarlo como contenedor para la mezcla de gasolina con aceite para la Recortadora/Desbrozadora.

3. Use gasolina regular sin plomo y llene el contenedor con la mitad de gasolina requerida.

4. Vierta la correcta cantidad de aceite en el contenedor y después el resto de la cantidad de gasolina.

5. Cierre el contenedor de manera segura y agítelo por un instante para conseguir que el aceite se mezcle con la gasolina de manera apropiada antes de llenar el tanque de la Recortadora /Desbrozadora.

6. Cuando rellene el tanque de combustible de la Recortadora/Desbrozadora, limpie alrededor de la tapa del tanque para evitar que cualquier suciedad o partícula entre en el tanque de combustible cuando quitemos la tapa.

7. Siempre agite la pre-mezcla del contenedor de la mezcla antes de proceder al llenado del tanque.

8. Siempre use un embudo para proceder al llenado del tanque así evitará que se desparrame.

9. Llene solo hasta 1/4" to 1/2" (6 mm to 13 mm) de la parte superior del tanque. Evite llenar el tanque hasta el cuello de llenado.

ARRANQUE Y PARADA

Antes de Arrancar el Motor

1. Llene el tanque de combustible de la manera indicada en la sección "Antes de Utilizar" este manual.
2. Deje la Recortadora/Desbrozadora apoyada sobre el suelo.
3. Asegúrese de que el dispositivo de corte esta libre de toda partícula como por ejemplo, cristales rotos, clavos, cables, rocas o otra clase de desechos.
4. Mantenga a personas, niños y animales alejados del área de trabajo.

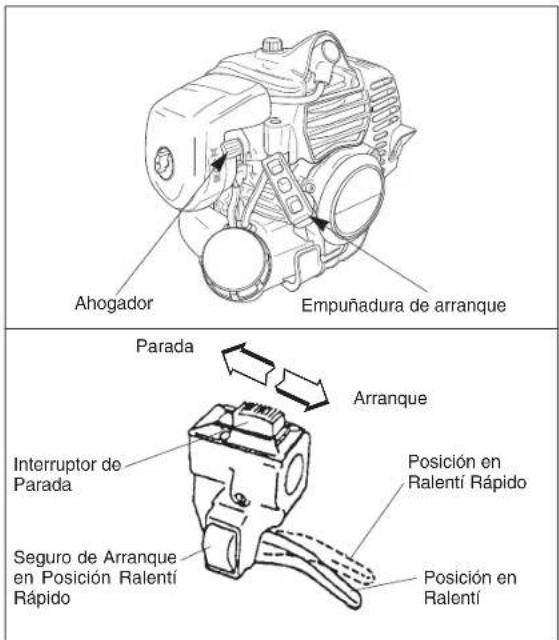

Procedimiento para el Arranque en Frio

El carburador de este motor cuenta con un sistema cebador. Para arrancar un motor “en frio” de manera adecuada, siga el siguiente procedimiento:

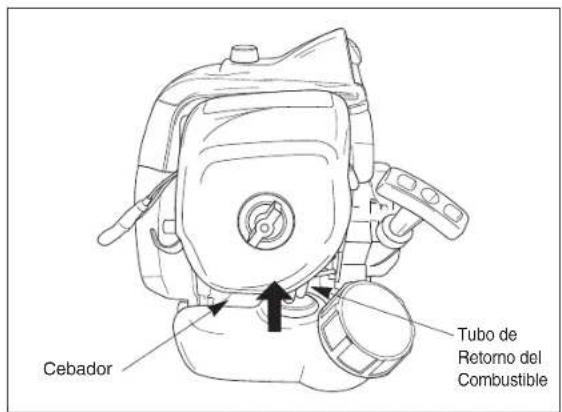

1. Bombcé el cebador hasta que el combustible pueda verse a través del tubo de combustible y que este se dirije al tanque de combustible. La corriente de combustible deberá verse casi claramente, que no esté lleno de burbujas de aire.

Cebador Tubo de Retorno del Combustible

1. Cierre la palanca del ahogador llevándola a la posición de cerrada.
2. Con el dispositivo de encendido en "ON" encendi-do, y el gatillo del acelerador en la posición de ralentí rápido, tire del cordel de arranque. Tire de la cuerda de arranque de retroceso hasta que se pueda ver la marca verde en la cuerda.

Ahogador Empuñadura de arranque Parada Arranque Interruptor de Parada Posición en Ralentí Rápido Seguro de Arranque en Posición Ralentí Rápido Posición en Ralentí

CUIDADO

- No tire el cordel de arranque hasta el fin.

ADVERTENCIA

- No desarme el arrancador. Consulte con su servicio autorizado Maruyama.

El motor rotará por la fuerza del principal resorte incorporado. No tire de la cuerda de arranque de retroceso rápidamente. Tire de la cuerda suavemente justo hasta que pueda ver la marca verde en la cuerda, y luego retórnela suavemente. Después que el motor haya arrancado, lleve la palanca del ahogador a la posición de "Open" abierta. Entonces accione y afloje el gatillo del acelerador para dejar que vuelva a la posición de ralentí. Si el motor se para, pon usted el acelerador en la posición de abierto "Open": Siga y abrá el ahogador, tire del la palanca de arranque con el gatillo del acelerador puesto en posicion en ralentí rápido "Fast Idle".

Arranque en Caliente

Para volvera arrancar el motor una vez de que éste caliente (arranque en caliente).

1. Ponga la palanca del ahogador en la posición de abierta "Open", y ponga el dispositivo de arranque en la posición de arranque "ON".
2. Deje el gatillo del acelerador en la posición de ralentí y tire de la empuñadura de arranque.
3. Si el motor no arranca después de tres o cuatro intentos, siga las instrucciones del procedimiento de arranque en Frio en la sección de arriba. Si el motor tampoco arrancase siguiendo el procedimiento arriba descrito, póngase en contacto con el concesionario de Maruyama.

Para Parar El Motor

1. Suelte el gatillo del acelerador
2. Ponga el dispositivo de parada en la posición "STOP" (parada).

Uso

ADVERTENCIA

PELIGRO POTENCIAL

- Objetos no deseados pueden ser lanzados por la Recortadora.

QUÉ PUEDE PASAR

- Los objetos lanzados pueden causar heridas daños personales.

CÓMO PUEDO EVITAR ESTE PELIGRO

- No realice ningún trabajo sin el protector de la Recortadora en lugar correcto.

! CUIDADO

- Lea las instrucciones de seguridad en la página ES-8 con respecto al uso de la Recortadora.

[Manillar en forma el modelo]

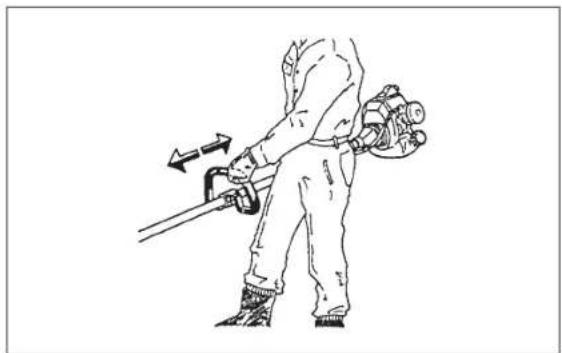

Posición de funcionamiento del recortadora

1. Asegúrese que la herramienta de retención de (pasador de 3.5 mm) ha sido removido de la caja de engranaje y el adaptador de protuberancia antes de arrancar el motor.

Proteccion Auditiva El brazo derecho debe estar ligera- mente doblado Proteccion de Vista El brazo izquierdo totalmente se extendió, mano sosteniendo el manilla en forma. Accesorio de corte cerca y paralelo al suelo Mano sosteniendo el agarre del eje,dedos en el accionador

1. El recortadoras debe estar en el lateral derecho del operario.

2. La mano derecha del operario debe sujetar el

agarre del eje, con los dedos en el accionador del acelerador. El brazo derecho debe estar ligeramente doblado.

1. La mano izquierda debe sujetar el manillar en forma de bucle con los dedos y el pulgar completamente cerrados alrededor del agarre. El brazo izquierdo puede extenderse. Coloque de nuevo el Manillar en Forma o abajo el árbol motor a e l la posición más cómoda.

2. El peso del Cortacésped debe distribuirse por igual entre los brazos. El accesorio de corte debe estar cerca y paralelo al suelo.

3. Acelere y mantenga el motor a la velocidad de corte antes de introducir hierba para cortarla.

4. Suelte siempre el accionador del acelerador y deje que el motor vuelva a la velocidad de ralentí cuando no esté cortando.

5. Pare el motor cuando se desplace de un lugar de trabajo a otro.

- Si el accesorio de corte se atasca, detenga inmediata-

CUIDADO

- Siempre use guantes y ropa de protección cuando opere la recortadora.

mente el motor.

- Cerciórese que todas las partes móviles se hayan detenido y desconecte la bujía antes de inspeccionar los equipos por daños.

- Nunca use una recortadora que tenga un accesorio de corte picado, quebrado o roto.

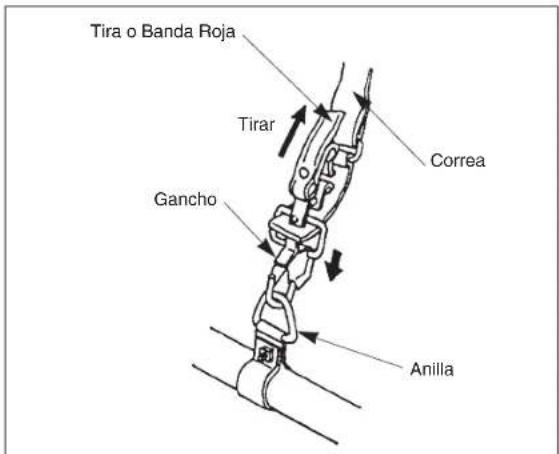

IMPORTANTE: Para separar rápidamente la cinta para el hombro de la recortadoras, tire hacia arriba de la cinta roja.

Tira o Banda Roja Tirar Correa Gancho Anilla

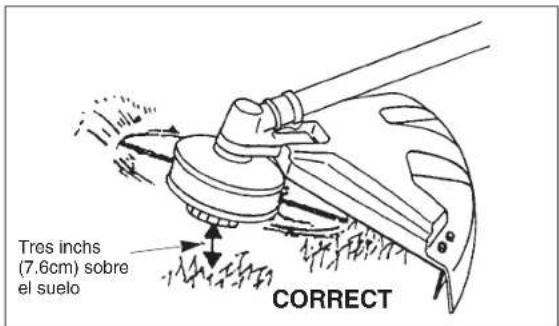

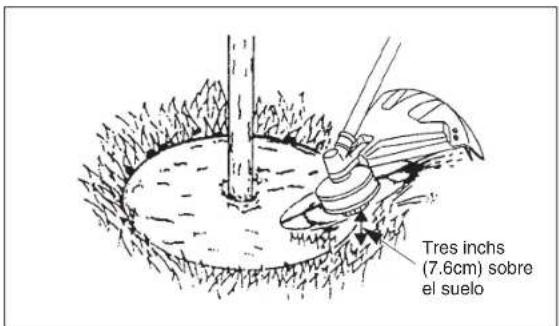

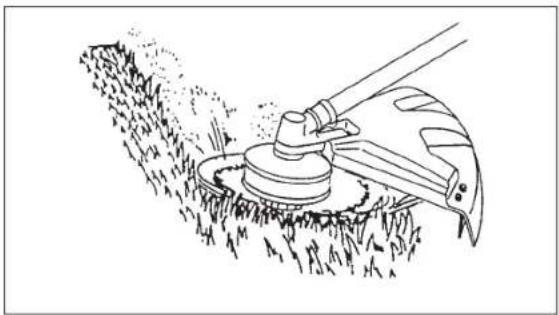

Cortando con el cabeza de corte

- La punta del cable es la parte que produce el corte. El cable debe estar extendido cuando está cortando.

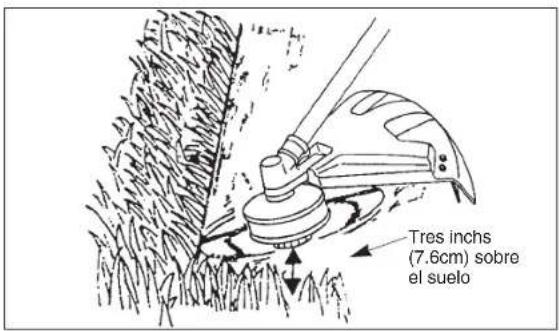

Tres inches (7.6cm) sobre el suelo CORRECT

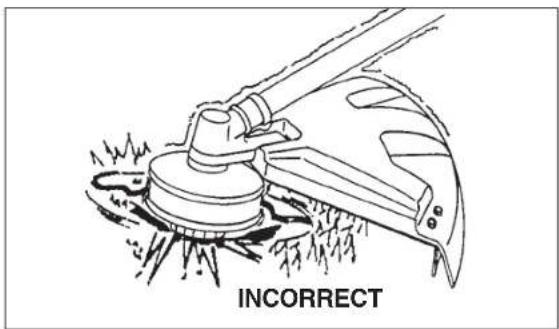

- No haga presión con el cable sobre el material a cortar. Si fuerza el cable producirá que este golpeé el material, teniendo que utilizar más cable y consiguiendo peores resultados.

INCORRECT

Cortando

Mantenga la parte inferior del cabezal cortador de entre 5-10cm sobre el suelo con un cierto ángulo de inclinación. Deje que la punta del cable efectué el corte y no otra parte.

Tres inches (7.6cm) sobre el suelo

Recortando

Para cortar vegetación no deseada, mantenga el cabezal cortador de entre 5-10cm sobre el suelo y con un cierto ángulo de inclinación. Deje que la punta del cable que golpeé la superficie haciendo que esta parte del cable corte la vegetación de la superficie deseada.

Tres inches (7.6cm) sobre el suelo

Pega Segar

Mantenga el cable paralelo a la superficie del suelo y haga un movimiento de lado a lado sin brusquedades.

Posición de funcionamiento del Desbrozadora

Antes de usar la desbrozadora, verifique lo siguiente:

1. Asegúrese que la herramienta de retención de (Llava hexagonal de 3 mm) ha sido removido de la caja de engranaje y el adaptador de protuberancia antes de arrancar el motor.
2. El operador se debe poner la cinta montado en la Desbrozadora, y la Desbrozadora debe estar al lado derecho del operador.
3. La mano derecha del operador debe con sus dedos en el disparador del estrange sostener la manija de cuerno de la mano derecha.

ADVERTENCIA

PELIGRO POTENCIAL

• En la cinta instalada, la cuchilla de la desbrozadora puede producir empuje lateral que puede exponer al operador y a los observadores a contacto con la cuchilla.
• Si la desbrozadora no está posicionada correctamente al lado derecho del operador, la cuchilla puede producir empuje lateral, que puede exponer al operador y a los observadores al contacto con la cuchilla.

QUÉ PUEDE PASAR

- El contacto con la cuchilla de la desbrozadora puede causar lesiones personales severas.

CÓMO PUEDO EVITAR ESTE PELIGRO

• Nunca opere la desbrozadora sin instalar y usar la cinta.

• Siempre opere la desbrozadora con la unidad a su lado derecho.

• Acelere y sostenga el motor a la velocidad de corte antes de ingresar el material a ser cortado.

• Detenga el motor de la desbrozadora cuando se desplace entre los sitios de los trabajos.
• Siempre libere el disparador del acelerador y permita que el motor returne a la velocidad de ralentí cuando no esté cortando.

CUIDADO

- Siempre use guantes y ropa de protección cuando opere la desbrozadora

• Si el accesorio de corte se atasca, detenga inmediata- mente el motor.
• Cerciórese que todas las partes móviles se hayan detenido y desconecte la bujía antes de inspeccionar los equipos por daños.
• Nunca use una desbrozadora que tenga un accesorio de corte picado, quebrado o roto.

IMPORTANTE: Para separar rápidamente la cinta para el hombro de la recortadoras, tire hacia arriba de la cinta roja.

Tira o Banda Roja Tirar Correa Gancho Anilla

1. La mano izquierda debe sostener firmemente la manija de cuerpo izquierda con los dedos y el pulgar firmemente tomando el mango.

Dirección de Corte

ADVERTENCIA

PELIGRO POTENCIAL

- Si corta ramaje duro en una dirección inadecuada puede causar que la cuchilla sufra mordidas.

QUÉ PUEDE PASAR

- Un contacto con la hoja de la desbrozadora puede causar graves lesiones en las personas.

CÓMO PUEDO EVITAR ESTE PELIGRO

- Siempre corte con un movimiento de derecha a izquierda cuando esté cortando ramaje duro o pesado como se muestra en la siguiente ilustración.

Zona libre de mordidas o rechazos

Dirección del Movimiento (dirección de valvén lateral)

CORRECTO

Dirección del Movimiento
(dirección de vaiven lateral)

Zona de mordidas o rechazos

Cuando esté cortando ramaje duro, siempre mueva la unidad de derecha a izquierda. Si mueve la Desbrozadora de izquierda a derecha puede causar mordidas o rechazos indescados.

Cuchillas de Corte

1. Use solo la cuchilla correcta (pieza genuina Maruyama) aprobada para ser utilizada para el trabajo descado y para el modelo de la desbrozadora.
2. Verifique cuidadosamente la condición de las cuchillas antes y después de la operación.
3. Afile las cuchillas cuando estén desafiladas. Reponga cualquier cuchilla que esté vieja, agrietada o dañada.
4. Si la cuchilla produce una rotación descentrada o vibración, reponga la cuchilla y el adaptador maestro con piezas genuinas de Maruyama.

Mantenimiento

El mantenimiento, reemplazo o reparación de los dispositivos y sistemas de control de emisiones puede ser efectuado por una taller especializado o individuo; sin embargo, las reparaciones bajo la garantía deben ser efectuadas por un distribuidor o centro de servicio autorizado por Maruyama Manufacturing Company, Inc. El uso de las partes que no sean equivalentes en rendimiento y durabilidad a las partes autorizadas puede inhabilitar la efectividad del sistema de control de emisiones y pueden tener un efecto sobre el resultado del reclamo de la garantía.

El mantenimiento de los motores actuales de bajas emi-siones es incluso más decisivo para lograr una vida útil más larga y un mejor rendimiento. Especialmente cruciales son los filtros de aire y de combustible, el valor térmico de la bujía, la zona de entrada de aire de refrigeración y los huelgos adecuados de la bobina y la bujía.

Motor

Ajuste de la Velocidad del Ralentí

Esta Recortadora/Desbrozadora está equipada con un carburador para mezcla de combustible no-ajustable. La velocidad del ralentí es la única parte ajustable por el operario.

ADVERTENCIA

PELIGRO POTENCIAL

• El motor debe estar en funcionamiento para proceder a ajustes.
• Cuando el motor está en funcionamiento, las partes conectadas están en movimiento.

QUÉ PUEDE PASAR

- Un contacto directo con la herramienta suplemento o con otras partes en movimiento pueden causar una grave lesión en las personas o la muerte.

CÓMO PUEDO EVITAR ESTE PELIGRO

• Mantenga manos, pies y la vestimenta alejada del la herramienta-suplemento y otras partes en movimiento.
• Mantenga a terceras personas y a animales fuera del alcance de la unidad mientras haga ajustes.

El accesorio de corte puede que esté en movimiento durante el ajuste de la velocidad del ralentí.

Use el equipo de protección personal recomendado y tenga en cuenta todas las instrucciones sobre seguridad. Mantenga manos y cuerpo fuera del alcance de la herramienta incorporada (cuchilla, etc).

Cuando el gatillo del acelerador no está siendo presionado, el motor deberá volver a la velocidad de ralentí. La velocidad correcta del ralentí es de 2700-3300 RPM (o justo por debajo de la velocidad del embrague).

La herramienta conectada no tienen que estar en movimiento y el motor no debe calarse (pararse) a la velocidad de ralentí.

Para ajustar la velocidad del ralentí, gire el tornillo de ajuste del ralentí localizado sobre el carburador.

Tornillo de ajuste de la velocidad del ralentí

Gire el tornillo de ajuste del ralentí (hacia la derecha) para incrementar la velocidad del ralentí del motor.

Gire el tornillo de ajuste del ralentí (hacia la izquierda) para disminuir la velocidad del ralentí del motor.

Si el ajuste de la velocidad del ralentí es necesario, y si después de su ajuste la herramienta cortadora incorporada a la unidad gira o el motor se cala, ¡pare la Recortadora/Desbrozadora inmediatamente!

Póngase en contacto con el concesionario autorizado por Maruyama para que le asista.

1. Aplique una ligera capa de aceite de motor SAE 30 al elemento espumoso y quite el exceso de aceite haciendo presión sobre el mismo.

2. Vuelva a montar el elemento espumoso y la cubierta del filtro del aire.

Filtro del Aire

Periodos en los que es Necesario Verificar

- El filtro del aire debe ser limpiado diariamente, o más amenudo cuando se trabaja en un entorno en donde haya mucho polvo.

- Repóngalo cada 100 horas de trabajo.

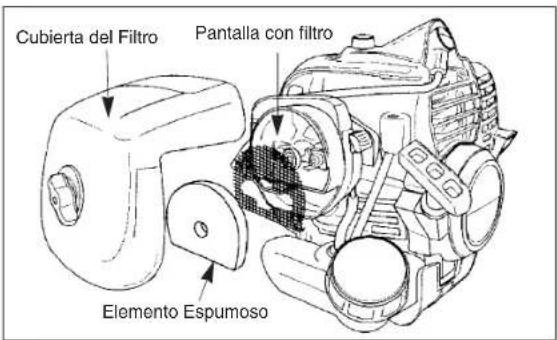

Limpieza del Filtro del Aire

1. Suelte el pomo y quite la tapa del filtro de aire.
2. Quite el elemento de material espumoso.
3. Limpie el elemento de material espumoso con agua templada ligeramente enjabonada. Dejelo secar completamente.

Cubierta del Filtro Pantalla con filtro Elemento Espumoso

Filtro del Combustible Periodos en los que es Necesario Verificar

El filtro del combustible debe ser cambiado cada 100 horas de trabajo.

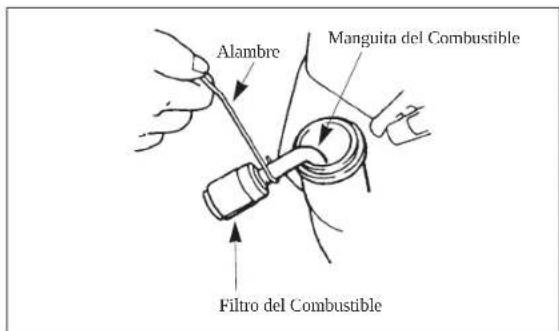

Cambio del Filtro de Combustible

El filtro del combustible está fijado en el extremo de la manguita para el combustible, dentro del tanque. Para cambiar el filtro del combustible:

Alambre Manguita del Combustible Filtro del Combustible

1. Asegúrese que el tanque de combustible está vacío.

2. Quitar la tapa del tanque de combustible.

3. Usando un gancho de alambre, saque cuidadosamente el filtro del combustible a través de la boca del tanque.

4. Agarre la manguita del combustible que esta cerca del filtro de combustible y quite el filtro del combustible, pero no suelte la manguita.

5. Mientras tiene la manguita con la mano, reponga el nuevo filtro.

6. Ponga el nuevo filtro en la posición original dentro del tanque.

7. Asegúrese de que el filtro no está atascado en la esquina del tanque, y de que la manguita del combustible no esta doblada antes de rellenar el tanque de combustible.

Bujía

Periodos en los que es Necesario Verificar

- La bujía debe ser desmontada del motor y debe ser verificada cada 25 horas de trabajo.

- Cambie la bujía cada 100 horas de trabajo.

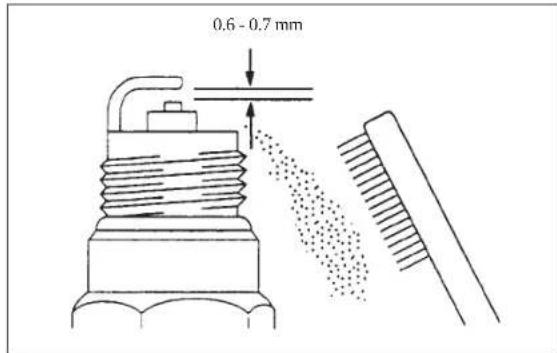

Mantenimiento de la Bujía

1. Mueva la pipa de alta tensión de la bujía de atrás adelante una cuantas veces para que está se aligere y saquela fuera de la bujía.

2. Quite la bujía.

3. Limpie los electrodos con un cepillo duro.

4. Ajuste la distancia del electrodo de tal manera que quede de entre 0.6 - 0.7 mm de distancia.

0.6 - 0.7 mm

1. Cambie la bujía si está sobre engrasada, dañada o si los electrodos están desgastados.

2. No apriete demasiado la bujía cuando la monte sobre el motor. La fuerza de torque es de 10.7-16.6 N·m

Aletas del cilindro de refrigeración

Intervalo de mantenimiento

- Las aletas del cilindro de refrigeración deben limpiarse cada 25 horas de funcionamiento o una vez a la semana, lo que se produzca primero.

- El aire debe fluir libremente alrededor y a través de las aletas del cilindro de refrigeración para evitar que el motor se recaliente. La acumulación de hojas, césped, suciedad y desechos en las aletas aumentará la temperatura de funcionamiento del motor, lo que puede reducir el rendimiento del motor y acortar la vida del motor.

Limpieza de las aletas de refrigeración

Pomo Tapa del cilindro Funda terminal de alta tensión Cubierta del Filtro Pomo Aletas de refrigeración

1. Con el motor a la temperatura ambiente (de la sala), suelte el pomo y remueva la cubierta del filtro.

2. Tuerza la funda terminal de alta tensión sobre la bujía hacia la frente y atrás un par de veces para aflojar la funda y entonces sacarla de la bujía.

3. Afloje el pomo y levante la tapa del cilindro.

4. Limpie toda la suciedad de las aletas refrigeradoras y de la base del cilindro.

5. NO descuide la limpieza de la zona de entrada del aire de refrigeración situada debajo del cárter del cigüeñal y sobre el depósito de combustible. Para que el motor funcione correctamente, esta zona debe estar libre de residuos y obstrucciones.

6. Reinstale el cilindro y las cubiertas de filtro de aire.

Matachispas

ADVERTENCIA

PELIGRO POTENCIAL

- La superficie del silenciador se calienta cuando la recortadora está en operación y permanece caliente por algún tiempo después que el motor se ha apagado.

QUÉ PUEDE SUCEDER

- El contacto con la superficie del silenciador caliente podría causar una que-madura.

MANERA DE EVITAR EL PELIGRO

- Asegúrese que el silenciador esté frío antes de inspeccionar y limpiar la protección contra chispas.

Intervalo de mantenimiento

- Debería examinar y limpiar el matachispas después de cada 25 horas de uso.

- Cambie el filtro si no puede limpiarlo a fondo o si está dañado.

Mantenimiento del matachispas

1. Con el motor a temperatura ambiente, afloje el botón y retire la tapa del filtro de aire.

2. Gire, de un lado a otro y un par de veces, el protector de plomo de alta tensión de la bujía para

Matachispas Tornillo hexagonal Pieza terminal

1. Afloje el botón y levante la culata del cilindro.

2. Retire y limpie la pieza terminal, la junta y el matachispas con un disolvente de seguridad y un cepillo duro. En caso de no poder limpiar por completo alguna pieza, debe cambiarla.

3. Vuelva a instalar el matachispas y la pieza terminal en el silenciador, a continuación coloque y apriete los dos tornillos hexagonales.

4. Vuelva a instalar la culata del cilindro y la tapa del filtro.

Silenciador de escape

Intervalo de mantenimiento

El silenciador debe ser inspeccionado y limpiado después de 100 horas de uso.

Mantenimiento del silenciador

1. Con el motor a la temperatura ambiente (de la sala), suelte el pomo y remueva la cubierta del filtro.

2. Tuerza la funda terminal de alta tensión sobre la bujía hacia la frente y atrás un par de veces para aflojar la funda y entonces sacarla de la bujía.

3. Afloje el pomo y levante la tapa del cilindro.

4. Remueva la protección contra chispas (refiérase al mantenimiento de la protección contra chispas). Limpie el silenciador con un cepillo duro.

IMPORTANTE: No usar solvente para la limpieza interna del silenciador, ya que el conversor catalítico está dentro del silenciador.

Tomar cuidado para no dejar que suciedad o residuos caigan dentro del conducto de escape, puesto que esto puede causar daños al motor.

1. Reinstale la trampa de chispas y la cola en el silencia-dor y entonces reinstale y ajuste los dos tornillos de cabeza hueca.

2. Reinstale el cilindro y las cubiertas de filtro de aire.

Caja de Engranaje

Periodos en los que es Necesario Verificar

La caja del engranaje debe ser verificada cada 30 horas de trabajo para proceder a su lubricación.

Lubricación de la Caja del Engranaje

Lubricante para Cojinetes (P/N 211337) Tapón de engrase Caja de Engranaje Eje Incorporado Agujero del tapón Adaptador Maestro

Desmonte la pieza cortante y el adaptador maestro. Limpie cualquier suciedad u objeto indeseado de la área que hay entre el adaptador maestro y la caja de engranje. Suelte el tapón del engrasado localizado a un lado de la caja de engranje. Mientras gira el eje rotor, inyecte lubricante de base de litium para cojinetes (P/N 211337) a través del agujero de engrase hasta que la caja de engranje esté llena. Vuelva a colocar el adaptador maestro y el tapón de engrase.

El general limpiando y apretándose

ADVERTENCIA

PERIGRO EN POTENCIA

- Cuando el motor está en funcionamiento, las herramienta cortadora y otras partes están en movimiento.

QUÉ PUEDE PASAR

- Un contacto con las pieza ajustada al rotor u otras partes de la unidad pueden causar serias lesiones en las personas o la muerte.

QUÉ PUEDO HACER PARA EVITAR ESTE PELIGRO

- Pare siempre el motor de la Orilladora de proceder a su limpieza o cualquier tipo de mantenimiento en la unidad.

La Orilladora de Maruyama ofrece un máximo rendimiento durante muchas, muchas horas si se aplica un trabajo de mantenimiento adecuado. Un correcto trabajo de mantenimiento incluye una verificación regular de que todas las piezas están ajustadas correctamente, así como la limpieza de la maquina en su conjunto.

Afilado de la cuchilla

IMPORTANTE: Recemplace cualquier cuchilla que esté gastada, quebrada o dañada.

IMPORTANTE: Afile cada diente uniformemente de manera que la cuchilla rote suavemente. Si usted afila una cuchilla con un esmeril, no sobrecaliente la cuchilla, y no enfrié una cuchilla caliente en agua para enfriarla.

Cuchilla de cuatro dientes

Afile con una lima plana de corte simple.

0.118" (3 mm)

Cuchilla de ocho dientes

Afile con una lima plana de corte simple y una lima redonda.

0.079" - 0.118" (2 - 3 mm) 0.275" - 0.315" (7 - 8 mm) 0.394" (10 mm) Radio de 0.059" - 0.098" (1.5 - 2.5 mm)

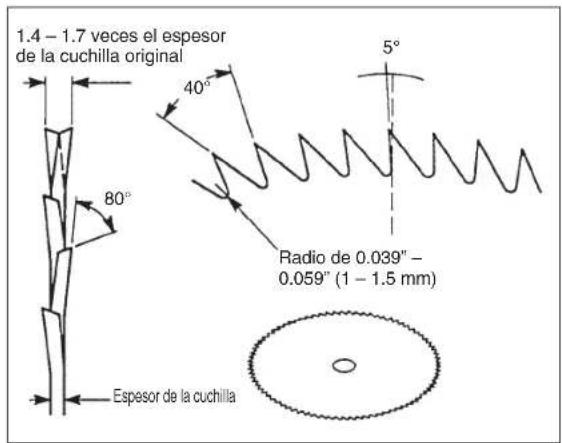

Cuchilla de 80 dientes

Afile con una lima de corte simpe y una lima redonda.

1.4 - 1.7 veces el espesor de la cuchilla original 40° 80° 5° Radio de 0.039" - 0.059" (1 - 1.5 mm) Espesor de la cuchilla

Almacenaje

Para proceder a almacenar la Orilladora durante un largo periodo de tiempo:

1. Vacie el tanque del combustible y vierta el contenido en un contenedor para su adecuado almacenaje.
2. Ponga en funcionamiento el motor para vaciar totalmente el combustible que pueda haber en el carburador.
3. Proceda a efectuar todas las labores de mantenimiento regulares y a la reparación de cualquiera de sus partes que necesiten dicha reparación.

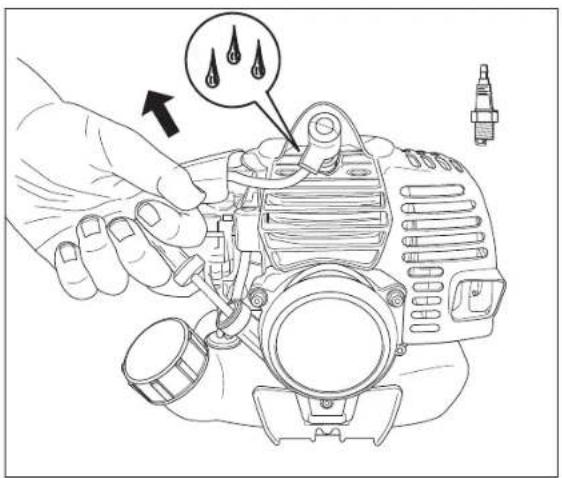

4. Desmonte la bujía y vierta una pequeñísima cantidad de aceite de motor en el cilindro.
5. Tire de la empuñadura de arranque una vez.

CUIDADO

PELIGRO EN POTENCIA

- Puede que una cantidad de aceite le salpique desde la apertura de la bujía cuando intente tirar de la empuñadura del arranque.

QUE PUEDE PASAR

- El aceite puede producir lesiones oculares

CÓMO PUEDE EVITAR ESTE PELIGRO

- Proteja sus ojos y mantenga su cara alejada de la apertura de la bujía.

1. Tire de la empuñadura de arranque despacio para que el pistón se posicione en el borde superior del cilindro (TDC).
2. Vuelva a colocar la bujía.
3. Almacene la Orilladora en lugar seco y lejos de toda fuente de calor, llamas o fuego.

Problemas

Problema Causa Qué se debe hacer
El motor no arranca	El interruptor de parada (“Stop”) está en posición de parada (“off”)Tanque vacioEl motor está inundado	Mueva el interruptor a la posicion “On”Llene el depositoSiga el procedimiento de arranque de motor en caliente
Problema de ralentí	La velocidad del ralentí es i incorrecta	Vuelva a ajustar el ralentí
Al motor le falta fuerza, se ahoga/cala cuando corta	El cable del acelerador no está tensadoEl filtro del aire está sucioProtector contra chispas u orificio de escape tapados.	Tense el cable del aceleradorLimpie el filtro del aire o cámbieloLimpie el protector contra chispas u orificio de escape.

Si necesita mayor ayuda póngase en contacto con el concesionario autorizado por Maruyama.

Período de mantenimiento

	Mantenimiento Diario		Cada25 horas	Cada50 horas	Cada100 horas
	Verificación y relleno de combustible	●
	Verificación por filtración de combustible	●
	Verificación de los pernos, tuercas y tornillos por apriete o falta	●
	Comprobar el ajuste de ralentí del motor	●
■	Limpie el elemento de filtro de aire	●
	Limpie la bujía y ajuste la luz del electrodo		●
■	Remueva el polvo y la suciedad de las aletas del cilindro		●
●	Limpie el protector contra chispas		●
	Apriete de los pernos y tuercas			●
●	Remueva los depósitos de carbón en el orificio de escape			●
	Reemplace el filtro de combustible				●
●	Remueva los depósitos de carbón en la culata y la cámara de combustión				●
●	Remueva los depósitos de carbón en los orificios de transferencia				●
	Reemplace el tubo de combustible, la empaquetadura de la tapa del tanque de combustible	Se recomienda remplazar cada 3 años

●: El servicio debe ser efectuado por un distribuidor de motores de Maruyama autorizado
■: Efectúe el servicio más frecuentemente bajo condiciones polvorientas.

NOTA:

Los intervalos de servicio indicados deben ser usados como guía.

El servicio debe ser efectuado de manera más frecuente en la medida de lo necesario, dependiendo de la condición de operación.

Use aceite de motor de dos tiempos, 50:1 estándar.

Especificaciones

	B23L	B27L	B27L TURBO	B30L	B30L TURBO
Peso seco × (lbs)	11.8	12.1	12,3	11.8	12.1
	(5.3 Kg)	(5.5 Kg)	(5.6 Kg)	(5.4 Kg)	(5.5 Kg)
Desplazamiento del motor (cm ^2 )	22.5	25.4	25,4	30.1	30.1
Contra vibración	Aislamiento double - mango y montura del motor
Carburador de tipo diafragma	Walbro Diaphragm Type
Encendido	Sistema de estado sólido
Capacidad del tanque de combustible (qts)	0.53 qts. (0.5 )	0.63 qts. (0.6 )	0.63 qts. (0.6 )	0.63 qts. (0.6 )	0.63 qts. (0.6 )
La gasolina para engrasar la proporción	50:1
Bujia	NGK BPM8Y
Luz entre electrodos (in.)	.024 -.028 (0.6 - 0.7 mm)
EPA y CARB Aprobado	Phase3, Tier 3

	B23Model B27 B30
Peso seco (lbs)	12.9	13.1	13.1
	(5.9 Kg)	(6.0 Kg)	(5.9 Kg)
Desplazamiento del motor (cm3)	22.5	25.4	30.1
Contra vibración	Montura del motor
Carburador de tipo diafragma	Walbro Diaphragm Type
Encendido	Sistema de estado sólido
Capacidad del tanque de combustible (qts)	0.53 (0.5 l)	0.63 (0.6 l) 0.63 (0.6 l)	) l
La gasolina para engrasar la proporción	50:1
Bujia	NGK BPM8Y
Luz entre electrodos (in.)	.024 -.028 (0.6 - 0.7 mm)
EPA y CARB Aprobado	Phase3, Tier 3

Durabilidad de emisión de 300 horas.
※1. Peso seco sin combustible, cinta ni accesorio de corte.

MARUYAMA
