MANUAL DE USUARIO AKZMS 8680 BL WHIRLPOOL

GRILLES COULISSANTES *

Para recibir una asistencia más completa, registre su producto en www.whirlpool.eu/register

Antes de usar el aparato, lea atentamente las Instrucciones de seguridad.

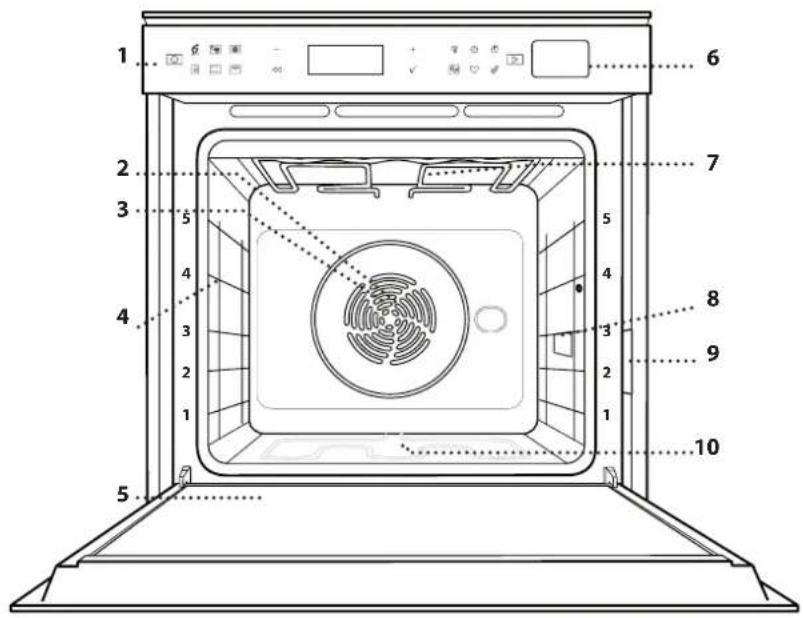

DESCRIPCIÓN DEL PRODUCTO

1 2 3 4 5 6 7 8 9 10

1. Panel de control
2. Ventilador
3. Resistencia circular (no visible)
4. Guías para estantes (el nivel está indicado en la parte frontal del horno)
5. Puerta
6. Cajón de agua
7. Resistencia superior/grill
8. Lámpara
9. Placa de características (no debe retirarse)
10. Resistencia inferior (no visible)

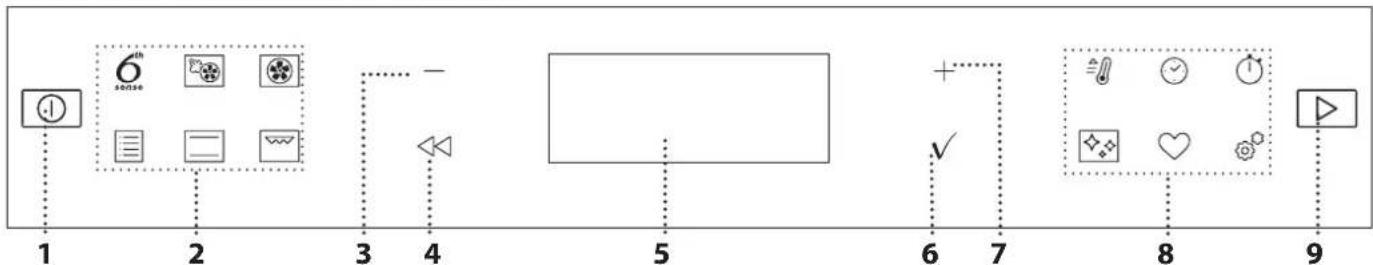

DESCRIPCIÓN DEL PANEL DE CONTROL

1. ENCENDIDO/APAGADO

Sirve para encender o apagar el horno, y para detener una función activa.

2. ACCESO DIRECTO A LAS FUNCIONES

Sirve para obtener acceso rápido a las funciones y al menú.

3. BOTÓN DE NAVEGACIÓN MENOS

Sirve para desplazarse por un menú y reducir los ajustes o valores de una función.

4. ATRÁS

Sirve para volver a la pantalla anterior.

Durante la cocción, permite cambiar los ajustes.

5. PANTALLA

Para iniciar inmediatamente una función.

6. CONFIRMAR

Sirve para confirmar una función o un valor seleccionados.

7. BOTÓN DE NAVEGACIÓN MÁS

Sirve para desplazarse por un menú e incrementar los ajustes o valores de una función.

8. ACCESO DIRECTO A LAS OPCIONES/FUNCIONES

Sirve para obtener acceso rápido a las funciones, a la duración, a los ajustes y a los favoritos.

9. INICIO

Sirve para iniciar una función utilizando la configuración específica o básica.

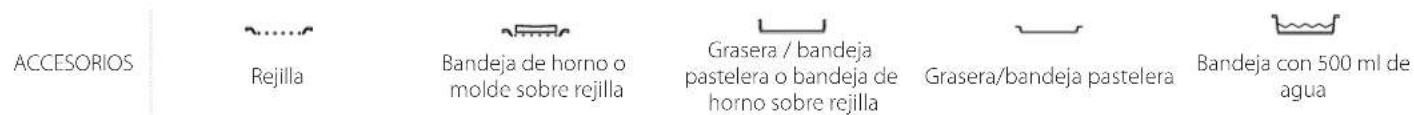

ACCESORIOS

REJILLA

Para cocinar alimentos o como soporte de cazuelas, moldes de tartas y otros recipientes de cocción aptos para horno.

GRASERA

Para utilizar como bandeja de horno para cocinar carne, pescado, verduras, focaccia, etc. o para recoger los jugos de la cocción debajo de la rejilla.

BANDEJA PASTELERA

Se utiliza para pan y pasteles, pero también para asados, pescado en papillote, etc.

GUÍAS DESLIZANTES*

Para facilitar la inserción y extracción de accesorios.

* Disponible en determinados modelos solamente

El número y el tipo de accesorio puede variar dependiendo del modelo comprado.

Se pueden adquirir otros accesorios por separado en el Servicio Postventa.

INTRODUCCIÓN DE LA REJILLA Y OTROS ACCESORIOS

Introduzca la rejilla horizontalmente deslizándola a través de las guías y asegúrese de que el lado con el borde en relieve queda mirando hacia arriba.

Otros accesorios, como la grasera y la bandeja pastelera, se introducen horizontalmente igual que la rejilla.

CÓMO EXTRAER Y VOLVER A COLOCAR LAS GUÍAS PARA ESTANTES

• Para extraer las guías para estantes, levántelas y saque la parte inferior con cuidado de su alojamiento: Ahora puede extraer las guías.
• Para volver a colocar las guías para estantes, primero colóquelas en su alojamiento superior. Manteniéndolas en alto, deslícelas en el compartimento de cocción, y luego bájelas hasta colocarlas en el alojamiento inferior.

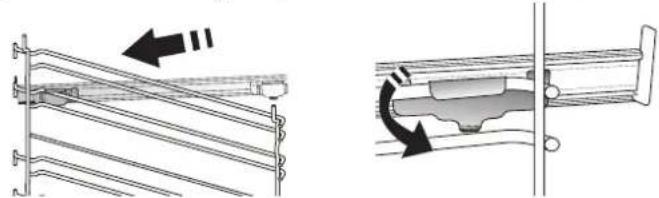

MONTAJE DE LAS GUÍAS DESLIZANTES

(SI PROCEDE)

Extraiga las guías para los estantes del horno y quite el plástico de protección de las guías deslizantes.

Fije el cierre superior de la corredera a la guía para los estantes y deslícela hasta el tope. Baje el otro clip a su posición. Para fijar la guía, empuje la parte inferior del cierre contra la guía para estantes. Asegúrese de que las guías se pueden mover libremente. Repita estos pasos en la otra guía para estantes del mismo nivel.

Nota: Las guías deslizantes se pueden montar en cualquier nivel.

FUNCIONES

6^th SENSE

Permiten una cocción completamente automática para todo tipo de platos (lasaña, carne, pescado, verduras, tartas y pasteles, tartas saladas, pan o pizza). Para sacar el máximo rendimiento a esta función, siga las indicaciones de la tabla de cocción correspondiente.

AIRE FORZADO + VAPOR

Gracias a la combinación de las propiedades del vapor con las del aire forzado, esta función le permite cocinar platos crujientes y dorados por fuera pero tiernos y suculentos por dentro. Para conseguir los mejores resultados de cocción, recomendamos escoger un nivel de vapor ALTO al cocinar pescado, MEDIO para la carne y BAJO para el pan y los postres.

AIRE FORZADO

Para hacer diferentes alimentos que requieren la misma temperatura de cocción en varios niveles (máximo tres) al mismo tiempo. Esta función puede utilizarse para cocinar diferentes alimentos sin que se mezclen los olores.

• HORNEAR POR CONVECCIÓN

Para cocinar carne y hornear tartas con relleno en un único estante.

• FUNCIONES DE COOK 4

Para cocinar diferentes tipos de alimentos que requieran la misma temperatura de cocción en cuatro estantes distintos al mismo tiempo. Esta función puede utilizarse para hornear galletas, tartas, pizzas redondas (también congeladas) y para preparar un menú completo. Siga la tabla de cocción para obtener los mejores resultados.

• TURBO GRILL

Para asar piezas de carne grandes (pierna de cordero, rosbif, pollo). Le recomendamos utilizar la grasera para recoger los jugos de la cocción: Coloque el recipiente en cualquiera de los niveles debajo de la rejilla y añada 500 ml de agua potable.

• HORNEAR CONGELADO

Esta función selecciona automáticamente la temperatura y el modo de cocción ideal para 5 tipos diferentes de alimentos congelados preparados. No es necesario precalentar el horno.

• FUNCIONES ESPECIALES

» MAXI COOKING

Para cocinar piezas de carne de gran tamaño (más de 2,5 kg). Se recomienda dar la vuelta a la carne durante la cocción para obtener un gratinado homogéneo por ambos lados. Se recomienda untar la carne periódicamente con su propio jugo para que no se seque en exceso.

» FERMENTAR MASA

Para optimizar la fermentación de masas

dulces o saladas. Para garantizar la calidad del leudado, no active la función si el horno está caliente después de un ciclo de cocción.

» DESCONGELANDO

Para acelerar la descongelación de los alimentos. Se recomienda colocar los alimentos en el estante central. Además, se recomienda dejar los alimentos en su envase para evitar que se sequen por fuera.

» MANT. CALIENTE

Para mantener calientes y crujientes los alimentos recién cocinados.

» ECO AIRE FORZADO

Para cocinar piezas de carne asadas con relleno y filetes de carne en un solo estante. Para evitar que los alimentos se resequen, el aire circula de manera suave e intermitente. Cuando se utiliza esta función ECO, la luz permanece apagada durante la cocción. Para utilizar el ciclo ECO y optimizar el consumo de energía, la puerta del horno no se debe abrir hasta que termine la cocción.

CONVENCIONAL

Para cocinar cualquier tipo de alimento en un nivel.

GRILL

Para asar al grill bistecs, kebabs y salchichas, cocinar verduras gratinadas o tostar pan. Cuando ase carne, le recomendamos colocar la grasera debajo para recoger los jugos de la cocción: Coloque la bandeja en cualquiera de los niveles debajo de la rejilla y añada 500 ml de agua potable.

PRECALEN. RÁPIDO

Para precalentar el horno rápidamente.

TEMPORIZADORES

Para editar los valores de tiempo de la función.

TEMPORIZADOR

Para controlar el tiempo sin activar una función.

LIMPIEZA

• LIMPIEZA AUTOMÁTICA DEL HORNO - LIMP. PIRO

Para eliminar las salpicaduras de cocción utilice un ciclo a muy alta temperatura. Es posible elegir entre dos ciclos de limpieza automática: Un ciclo completo (Limp. Piro) y un ciclo reducido (Limp. Piro Eco). Le recomendamos utilizar el ciclo más rápido de forma periódica y utilizar el ciclo completo solamente cuando el horno esté muy sucio.

• DRENAR

Sirve para vaciar el hervidor automáticamente a fin de evitar que puedan quedar restos de agua cuando no se vaya a utilizar el aparato durante un cierto periodo de tiempo.

• DESINCRUSTAR

Sirve para eliminar las incrustaciones de cal del hervidor. Le recomendamos que utilice esta función a intervalos regulares. Si no lo hace, aparecerá un mensaje en la pantalla recordándole que limpie el horno.

AJUSTES

Para establecer los ajustes del horno.

Cuando el modo «ECO» está activado, se reduce el brillo de la pantalla para ahorrar energía y la luz se apaga al cabo de 1 minuto. Se volverá a activar automáticamente al pulsar

PRIMER USO

1. SELECCIONE EL IDIOMA

La primera vez que encienda el aparato, tendrá que seleccionar el idioma y ajustar la hora: La pantalla mostrará «English».

English

Pulse 4 para desplazarse por la lista de idiomas disponibles y seleccione el idioma que desee. Pulse √ para confirmar su selección.

Nota: El idioma puede cambiarse posteriormente seleccionando «IDIOMA» en el menú de «AJUSTES», que está disponible al pulsar 🔒.

2. CONFIGURACIÓN DEL CONSUMO DE POTENCIA

El horno está programado para consumir un nivel de potencia eléctrica compatible con el de una red doméstica que tenga una potencia superior a 3 kW (16): Si su hogar tiene menos potencia, deberá reducir este valor (13).

POTENCIA 16

Pulse 4 para seleccionar 16 «Alto» o 13 «Bajo» y pulse √ para confirmar.

USO DIARIO

1. SELECCIONAR UNA FUNCIÓN

Pulse para encender el horno: la pantalla mostrará la última función principal en curso o el menú principal. Puede seleccionar las funciones pulsando el icono de una de las funciones principales o desplazándose por el menú: Para seleccionar un elemento del menú (la pantalla mostrará el primer elemento disponible), pulse + o para seleccionar el elemento deseado y después pulse √ para confirmar.

cualquier botón.

Cuando «DEMO» está establecido en «Prendido», todos los mandos están activos y los menús disponibles, pero el horno no se calienta. Para desactivar este modo, acceda a «DEMO» desde el menú de «AJUSTES» y seleccione «Apagado».

Si selecciona «RES. AJUSTE FAB.», el producto se apagará y después volverá a su puesta en marcha por primera vez. Se borrarán todos los ajustes.

FAVORITOS

Para recuperar la lista de las 10 funciones favoritas.

3. CÓMO CONFIGURAR LA HORA

Después de seleccionar la potencia, tendrá que configurar la hora actual: En la pantalla parpadean las dos cifras de la hora.

12:00 REL0J

Pulse o para establecer la hora actual y pulse : En la pantalla parpadean las dos cifras de los minutos. Pulse + o para ajustar los minutos y pulse para confirmar.

Nota: Después de un corte de suministro prolongado, es posible que tenga que volver configurar la hora. Seleccione «RELOJ» en el menú de «AJUSTES», que está disponible al pulsar Ⓞ.

4. CALENTAR EL HORNO

Un horno nuevo puede liberar olores que se han quedado impregnados durante la fabricación: es completamente normal. Antes de empezar a cocinar, le recomendamos calentar el horno en vacío para eliminar cualquier olor. Quite todos los cartones de protección o el film transparente del horno y saque todos los accesorios de su interior. Caliente el horno a 200 °C aproximadamente durante una hora, preferiblemente utilizando la función con circulación del aire (p. ej. «Aire forzado» u «Horno Convecc.»).

Nota: Es aconsejable ventilar la habitación después de usar el aparato por primera vez.

2. AJUSTAR LA FUNCIÓN

Cuando haya seleccionado la función que desee, puede cambiar la configuración correspondiente. En la pantalla aparecerá la configuración que se puede cambiar por orden. Pulsando ◀ puede volver a cambiar el ajuste anterior.

TEMPERATURA / NIVEL DEL GRILL / NIVEL DE VAPOR

TEMPERATURA 200°C

Cuando el valor parpadee en la pantalla, pulse — para cambiarlo, después pulse para confirmar y siga con los ajustes siguientes (si es posible).

Del mismo modo puede ajustar el nivel del grill: Existen tres niveles de potencia para el grill: 3 (alta), 2 (media), 1 (baja). En la función «Aire forzado + Vapor», puede seleccionar los siguientes valores de cantidad de vapor: 1 (Bajo), 2 (Medio), 3 (Alto).

Nota: Una vez activada la función, se puede cambiar la temperatura o el nivel del grill con+ o —.

DURACIÓN

DURACIÓN S 180°C

Cuando el icono parpadee en la pantalla, pulse + o para ajustar el tiempo de cocción necesario y luego pulse √ para confirmar. Si quiere cocinar de forma manual no es necesario configurar el tiempo de cocción (sin tiempo programado): Pulse √ o ▶ para confirmar e iniciar la función. Si selecciona este modo no puede programar un inicio diferido.

Nota: Pulse ⊙ para ajustar el tiempo de cocción establecido: pulse + o para cambiarlo y pulse para confirmar.

TIEMPO FINAL (APLAZAMIENTO)

En muchas funciones, una vez configurado el tiempo de cocción, podrá retrasar el inicio de la función programando el tiempo final. La pantalla muestra el tiempo final mientras el icono ⊙ parpadea.

0:50 s 180°C TIEMPO FINAL

Pulse para configurar la hora a la que quiere que termine la cocción y pulse √ para confirmar y activar la función. Coloque los alimentos en el horno y cierre la puerta: Esta función se iniciará automáticamente cuando haya transcurrido el periodo de tiempo calculado para que la cocción termine a la hora programada.

Nota: Programar una cocción con inicio diferido deshabilitará la fase de precalentamiento del horno: el horno alcanzará la temperatura deseada de forma gradual, con lo que los tiempos de cocción serán ligeramente mayores que los de la tabla de cocción. Durante el tiempo de espera, puede pulsar + o para cambiar el tiempo final programado o pulsar ◀ para cambiar otros ajustes. Si pulsa ☺ para ver la información, puede cambiar entre el tiempo final y la duración.

.6 ^th SENSE

Estas funciones seleccionan de forma automática el mejor modo de cocción y la mejor la temperatura y duración para cocinar, asar u hornear todos los platos disponibles. Cuando sea necesario, indique simplemente la característica del alimento para obtener un resultado óptimo.

PESO / ALTURA / PIZZA (CAPAS DE BANDEJAS REDONDAS)

6 KiloGRAMOS Kg 1.2

Para configurar la función correctamente, siga las indicaciones en la pantalla cuando se muestren y pulse + o para establecer el valor deseado, después pulse √ para confirmar.

NIVEL COCCIÓN / GRATINAR

En algunas funciones 6th Sense se puede ajustar el grado de cocción.

[ ] 6 MIVEL CODCIÓN

Cuando se indique, pulse o para seleccionar el nivel deseado entre poco hecho (-1) y muy hecho (+1). Pulse √ o para confirmar e iniciar la función. Del mismo modo, cuando sea posible, en algunas funciones 6th Sense puede ajustarse el nivel de gratinado entre bajo (-1) y alto (1).

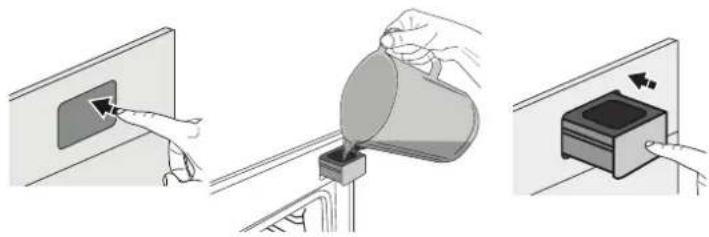

. COCCIÓN CON VAPOR

Si selecciona la función de «Aire forzado + Vapor» o una de las distintas recetas especiales de 6 ^th Sense puede cocinar cualquier tipo de alimento con vapor.

El vapor se extiende por la comida de forma más rápida y uniforme que el aire caliente típico de las funciones convencionales: esto reduce los tiempos de cocción, mantiene los valiosos nutrientes de los alimentos y asegura unos resultados excelentes y verdaderamente deliciosos en todas sus recetas.

Durante todo el ciclo de cocción con vapor, la puerta debe mantenerse cerrada. Para continuar con la cocción con vapor, es necesario rellenar el depósito situado en el interior del horno utilizando el cajón del panel de control. Cuando se solicite en la pantalla con las indicaciones «AÑADA AGUA» o «LLENAR CAJÓN», abra el cajón presionándolo ligeramente. Vierta agua potable lentamente hasta que la pantalla muestre «DEPÓSITO LLENO». La capacidad máxima del depósito es de 1,5 litro aproximadamente. Cierre el cajón presionándolo ligeramente hacia el panel hasta que esté completamente cerrado. El cajón debe permanecer siempre cerrado, excepto para llenarlo de agua.

Solo será necesario añadir agua cuando el depósito no esté lo suficientemente lleno para completar la cocción.

Evite rellenar el depósito cuando el horno esté apagado o antes de que se solicite en la pantalla.

3. INICIO DE LA FUNCIÓN

En cualquier momento, si los valores predeterminados son los deseados o una vez aplicados los ajustes que desea, pulse ▶ para activar la función. Durante la fase de inicio diferido, si pulsa ▶ el horno le preguntará si desea omitir esta fase e iniciar la función inmediatamente.

Nota: Una vez seleccionada una función, la pantalla recomendará el nivel más adecuado para cada función. En cualquier momento puede detener una función activa pulsando ①.

Si el horno está caliente y la función requiere una temperatura máxima específica, se mostrará un mensaje en la pantalla. Pulse ◀ para volver a la pantalla anterior y seleccionar una función distinta o espere a que se enfríe por completo.

4. PRECALENTANDO

Algunas funciones incluyen una fase de precalentamiento de horno: Una vez iniciada la función, la pantalla indica que se ha activado la fase de precalentamiento.

PREOALENTAN S 180°C

Cuando el precalentamiento haya terminado, sonará una señal acústica y la pantalla indicará que el horno ha alcanzado la temperatura establecida y le pedirá «AÑADIR ALIMENTO».

En ese momento, abra la puerta, introduzca los alimentos en el horno y cierre para iniciar la cocción pulsando √ o ▶.

Nota: Colocar los alimentos en el horno antes de que haya finalizado el precalentamiento puede tener efectos adversos en el resultado final de la cocción. Abrir la puerta durante la fase de precalentamiento pausará el proceso.

El tiempo de cocción no incluye la fase de precalentamiento. La temperatura deseada se puede cambiar en cualquier momento utilizando + o —.

5. INTERRUPCIÓN DE LA COCCIÓN / DAR LA VUELTA O COMPROBAR EL ESTADO DE LA COMIDA

Al abrir la puerta, la cocción se interrumpirá temporalmente y las resistencias se desactivarán.

Para reanudar la cocción, cierre la puerta.

Algunas funciones 6th Sense requerirán que dé la vuelta a la comida durante la cocción.

[ ] 100 180°C GIRAR ALIMENTO

Se emitirá una señal acústica y la pantalla indicará las acciones que deberá realizar. Abra la puerta, realice la acción indicada por la pantalla y cierre la puerta, después pulse ▶ para seguir cocinando.

Del mismo modo, cuando haya pasado el 10 % del tiempo de la cocción el horno le solicitará que compruebe el estado de la comida.

[ ] 100 180°C COMPRUEBE ALIMEN

Se emitirá una señal acústica y la pantalla indicará las acciones que deberá realizar. Compruebe la comida, cierre la puerta y pulse ▶ o para seguir cocinando.

Nota: Pulse ▶ para omitir estas acciones. Por otro lado, si no se realiza ninguna acción pasado un tiempo, el horno continuará con la cocción.

6. FINAL DE COCCIÓN

Sonará una señal acústica y la pantalla indicará que la cocción ha terminado.

FIN - - : - - s 180°C

Pulse para seguir cocinando en modo manual (sin tiempo programado) o pulse + para alargar el tiempo de cocción configurando una nueva duración. En ambos casos, los parámetros de cocción se mantendrán.

GRATINAR

Algunas funciones del honro le permiten gratinar la superficie de los alimentos activando el grill una vez finalizada la cocción.

180°C PULSE V P. DOKAR

Cuando la pantalla lo indique, si lo desea pulse √ para iniciar un ciclo de gratinado de cinco minutos. Puede detener la función en cualquier momento pulsando ① para apagar el horno.

. FAVORITOS

Una vez completada la cocción, la pantalla le indicará que guarde la función asignándole un número del 1 al 10 en su lista de favoritos.

- - - : - - s 180°C ¿AKAD. FAVORITO?

Si desea guardar una función como favorita y memorizar los ajustes actuales para el futuro, mantenga pulsado √ , si desea ignorar la solicitud, pulse ≪.

Una vez pulsado √, pulse e para seleccionar el número, después pulse √ para confirmar.

Nota: Si la memoria está llena o si él número seleccionado ya está ocupado, el horno le solicitará la confirmación para sobrescribir la función anterior.

Para activar las últimas funciones guardadas, pulse ♥: La pantalla mostrará una lista de sus funciones favoritas.

2:00s 180°C 1. CONVENCIONAL

Pulse para seleccionar la función, confirme pulsando √, y después pulse para activarla.

. LIMPIEZA

• LIMP. AUTOMÁTICA - LIMP. PIRO

No toque el horno durante el ciclo de limpieza pirolítica. Mantenga a los niños y a los animales alejados del horno durante y después (hasta que la habitación haya terminado de ventilarse) del ciclo de limpieza pirolítica.

Retire todos los accesorios del horno antes de activar esta función (incluidas las guías de los estantes). Si va a instalar el horno debajo de una encimera, asegúrese de que todos los quemadores o placas eléctricas estén apagados durante el ciclo de autolimpieza. Para obtener unos resultados de limpieza óptimos, elimine el exceso de residuos del interior del aparato y limpie el cristal interior de la puerta antes de usar la función Limpieza pirolítica. Active la función Limp. Piro solamente si el horno está muy sucio o desprende mal olor durante la cocción.

Pulse para mostrar «Limp. Piro» en la pantalla.

2:00 Limp. Piro

Pulse para seleccionar el ciclo deseado y después pulse √ para confirmar. Una vez seleccionado un ciclo, si lo desea pulse + o para ajustar el tiempo final (inicio diferido) y después pulse √ para confirmar. Limpie la puerta y retire todos los accesorios según se indique, después cierre la puerta y pulse ▶ cuando termine: el horno iniciará el ciclo de autolimpieza y la puerta se bloquea automáticamente: en la pantalla aparece un mensaje de advertencia junto con una cuenta atrás que indica el estado del ciclo en curso. Una vez terminado el ciclo, la puerta permanece bloqueada hasta que la temperatura en el interior del horno haya vuelto a un nivel seguro.

Nota: El ciclo de pirólisis también se puede activar cuando el depósito está lleno de agua.

• DRENAR

La función de drenaje permite eliminar el agua para evitar que se estanque en el depósito. Para un uso óptimo del producto, es aconsejable realizar el drenaje cada vez que se usa el horno con un ciclo de vapor.

Una vez seleccionada la función «Drenar», pulse ▶ y siga las acciones indicadas: Abra la puerta y coloque una jarra grande bajo la boquilla de drenaje situada en la parte inferior derecha del panel. Una vez iniciado el drenaje, mantenga la jarra en esta

posición hasta que la operación se haya completado. La duración media del drenaje de carga completa es de unos tres minutos.

En caso necesario, es posible pausar el proceso de drenaje pulsando el botón ATRÁS o PARAR (por ejemplo, si la jarra se ha llenado de agua en mitad del proceso de drenaje).

La jarra debe ser de al menos 2 litros.

Nota: para asegurar que el agua esté fría, no es posible realizar esta actividad hasta 4 horas después del último ciclo (o de la última vez que el producto estuvo conectado). Durante el tiempo de espera, la pantalla mostrará la siguiente información «AGUA CALIENTE - ESPERE».

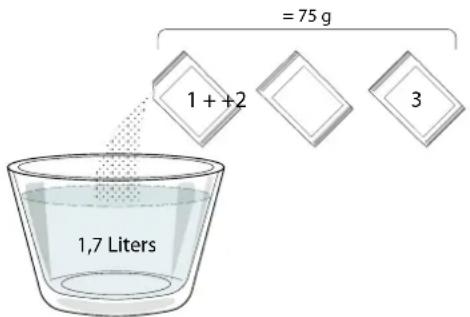

• DESCALCIFICAR

Esta función especial, activada a intervalos regulares, le permite mantener el depósito y el circuito de vapor en condiciones óptimas.

Se mostrará el mensaje en la pantalla para recordarle que ejecute esta operación de forma regular. La solicitud de descalcificación se activa en función del número de ciclos de cocción al vapor ejecutados u horas de funcionamiento del hervidor de vapor desde el último ciclo de descalcificación (ver tabla inferior).

EL MENSAJE «DESCALCIFICACIÓN NECESARIA» APARECE AL CABO DE	QUÉ HACER
15 ciclos de cocción al vapor	Se recomienda la descalcificación
22 horas de duración de cocción al vapor
20 ciclos de cocción al vapor No es posible ejecutar un ciclo de vapor hasta que se haya realizado un ciclo de descalcificación
30 horas de duración de cocción al vapor

El procedimiento de descalcificación puede ejecutarse en cualquier otro momento si el usuario desea una limpieza más a fondo del depósito y del circuito interno de vapor.

La duración promedio de la función completa es de alrededor de 180 minutos. Una vez iniciada la función, siga todos los pasos indicados en la pantalla.

Nota: La función se puede pausar, pero si se cancela en algún momento, se deberá repetir todo el ciclo de descalcificación desde el principio.

» FASE 1: DRENAJE (hasta 3 min)

Cuando la pantalla muestre , continúe con la tarea de drenaje según se describe en el párrafo correspondiente al Drenaje.

Nota: para asegurar que el agua esté fría, no es posible realizar esta actividad hasta 4 horas después del último ciclo (o de la última vez que el producto estuvo conectado). Durante el tiempo de espera, la pantalla mostrará la siguiente información «AGUA CALIENTE - ESPERE». La jarra debe ser de al menos 2 litros.

» FASE 2: DESCALCIFICACIÓN (\~120 min)

Cuando la pantalla muestre , añada la solución descalcificante al cajón. Recomendamos preparar la solución de descalcificación diluyendo 3 sobrecitos (correspondientes a 75 g) del descalcificador especializado Oven WPRO* en 1,7 litros de agua potable a temperatura ambiente.

= 75 g 1 + + 2 3 1,7 Liters

Una vez añadida la solución descalcificante al cajón, pulse ▶ para iniciar el proceso de descalcificación principal. Durante las distintas fases de la descalcificación, no es necesario que preste atención al aparato. Una vez finalizada cada una de las fases, sonará un aviso acústico y aparecerán en la pantalla instrucciones para pasar a la siguiente fase.

» FASE 3: DRENAJE (hasta 3 min)

Cuando la pantalla muestre , continúe con la tarea de drenaje según se describe en el párrafo correspondiente al Drenaje.

» FASE 4: ACLARADO (\~20 min)

Para limpiar el depósito y el circuito del vapor, debe realizar un ciclo de aclarado.

Cuando la pantalla muestre , añada agua potable al cajón hasta que la pantalla muestre «DEPÓSITO LLENO» y pulse ▶ para iniciar el primer aclarado.

» FASE 5: DRENAJE (hasta 3 min)
» FASE 6: ACLARADO (\~20 MIN)
» FASE 7: DRENAJE (hasta 3 min)
» FASE 8: ACLARADO (\~20 MIN)
» FASE 9: DRENAJE (hasta 3 min)

Después de la última operación de drenaje, pulse OK para completar la descalcificación.

Cuando el procedimiento de Descalcificación haya finalizado, podrá usar todas las funciones de vapor.

*El descalcificador WPRO es un producto profesional recomendado para mantener un rendimiento óptimo de la función de vapor del horno. Siga las instrucciones de uso del envase del producto. Si desea hacer un pedido o solicitar información, póngase en contacto con el servicio postventa o entre en el sitio web www.whirlpool.eu

Whirlpool declina cualquier responsabilidad por daños provocados por el uso de otros productos de limpieza disponibles en el mercado.

. TEMPORIZADOR

Cuando el horno está apagado, la pantalla puede utilizarse como temporizador. Para activar esta función, asegúrese de que el horno esté apagado y pulse + o : El icono parpadeará en la pantalla.

Pulse + o para seleccionar el tiempo que necesita y pulse √ para activar el temporizador.

00:5 TEMPORIZADOR

Una vez que el temporizador haya finalizado la cuenta atrás del tiempo seleccionado sonará una señal acústica y la pantalla lo indicará.

Nota: El temporizador no activa ninguno de los ciclos de cocción. Pulse + o para cambiar el tiempo ajustado en el temporizador.

Cuando se haya activado el temporizador, también podrá seleccionar y activar una función.

Pulse ☐ para encender el horno y después seleccione la función que desee.

Una vez iniciada la función, el temporizador seguirá la cuenta atrás de forma independiente sin interferir en la función.

Nota: Durante esta fase no podrá ver el temporizador (solamente se mostrará el icono ⏻), que continuará con la cuenta atrás en segundo plano. Si desea recuperar la pantalla del cuentaminutos, pulse Ⓑ para detener la función que esté activa.

. BLOQ. DE TECLAS

Para bloquear las teclas, mantenga pulsado ◀ durante al menos cinco segundos. Para desbloquearlo, siga el mismo proceso.

0:30 180°C BLOQ. DE TECLAS

Nota: Esta función también puede activarse durante la cocción. Por motivos de seguridad, puede apagar el horno en cualquier momento pulsando el botón Ⓐ.

CATEGORÍAS DE ALIMENTOS			CANTIDAD RECOMENDADA	DAR LA VUELTA (del tiempo de cocción)	NIVEL Y ACCESORIOS
LASAÑA - 0,5-3 kg -					2
CARNE	Buey asado	Asado (grado de cocción 0)	0,6-2 Kg -		3
		Hamburguesas (grado de cocción 0)	1,5-3 cm 3/5		5 4
	Cerdo asado	Asado	0,6-2,5 kg -		3
		Salchichas y Frankfurt 1,5-4 cm 2/3			5 4
	Pollo asado	Entero	0,6-3 kg -		2
		Filete y pechuga 1-5 cm 2/3			5 4
	Pinchos morunos una rejilla 1/2				5 4
PESCADO	Filetes		0,5 - 3 (cm) -		3 2
	Filetes congelados		0,5 - 3 (cm) -		3 2
VERDURAS	Verduras asadas	Patatas	0,5-1,5 kg -		3
		Verduras rellenas	0,1 - 0,5 kg cad	-	3
		Verduras asadas	0,5-1,5 kg -		3
	Verduras gratinadas	Patatas	una bandeja	-	3
		Tomates	una bandeja	-	3
		Pimientos	una bandeja	-	3
		Brócoli	una bandeja	-	3
		Coliflor	una bandeja	-	3
		Otros	una bandeja	-	3
TARTAS Y PASTELES DULCES	Pasteles en molde	Bizcocho	0,5-1,2 kg	-	3
	Tartas dulces y tartas rellenas	Galletas	0,2-0,6 kg	-	3
		Pasta choux	una bandeja	-	3
		Tarta	0,4-1,6 kg	-	3
		Strudel	0,4-1,6 kg	-	3
		Tarta rellena de frutas	0,5-2 kg	-	3
TARTAS SALADAS	-		0,8-1,2 kg	-	2
PAN	Bollos		60-150 g cada uno	-	3
	Barra de pan de molde		400-600 g cada uno	-	2
	Pan grande		0,5-2,0 kg -		2
	Baguettes		200-300 g cada uno	-	3
PIZZA	Fino		bandeja redonda	-	2
	Grueso		bandeja redonda	-	2
	Congelados		1 - 4 capas -		2

TABLA DE COCCIÓN DE AIRE FORZADO + VAPOR

RECETA	NIVEL DE VAPOR	PRECALENTAR	TEMPERATURA (°C)	DURACIÓN (MIN.)	REJILLA Y ACCESORIOS
Gelletas de pastaflora / Galletas	BAJO	Sí	140 - 150	35 - 55	3
Pastelitos / Magdalenas	BAJO	Sí	160 - 170	30 - 40	3
Tartas esponjosas	BAJO	Sí	170 - 180	40 - 60	2
Bizcochos	BAJO	Sí	160 - 170	30 - 40	2
Focaccia	BAJO	Sí	200 - 220	20 - 40	3
Barra de pan	BAJO	Sí	170 - 180	70 - 100	3
Panecillo	BAJO	Sí	200 - 220	30 - 50	3
Baguette	BAJO	Sí	200 - 220	30 - 50	3
Patatas asadas	MEDIO	Sí	200 - 220	50 - 70	3
Ternera, buey, cerdo de 1 kg	MEDIO	Sí	180 - 200	60 - 100	3
Ternera, buey, cerdo (piezas)	MEDIO	Sí	160 - 180	60 - 80	3
Roast Beef poco hecho 1 kg	MEDIO	Sí	200 - 220	40 - 50	3
Roast Beef poco hecho 2 kg	MEDIO	Sí	200	55 - 65	3
Pierna de cordero	MEDIO	Sí	180 - 200	65 - 75	3
Codillos de cerdo estofados	MEDIO	Sí	160 - 180	85 - 100	3
Pollo, pintada, pato de 1-1,5 kg	MEDIO	Sí	200 - 220	50 - 70	3
Pollo, pintada, pato (piezas)	MEDIO	Sí	200 - 220	55 - 65	3
Verduras rellenas (tomates, calabacines, berenjenas)	MEDIO	Sí	180 - 200	25 - 40	3
Filete de pescado	ALTO	Sí	180 - 200	15 - 30	3

ACCESORIOS Rejilla Bandeja de horno o molde sobre rejilla Grasera / bandeja pastelera o bandeja de horno sobre rejilla Grasera/bandeja pastelera Bandeja con 500 ml de agua

TABLA DE COCCIÓN

RECETA FUNCIÓN PRECALENTAR TEMPERATURA (°C) DURACIÓN (MIN.)					REJILLA Y ACCESORIOS
Bizcochos esponjosos		Sí 170 30 - 50		2
		Sí 160 30 - 50		2
		Sí 160 30 - 50		4	1
Tartas rellenas(tarta de queso, strudel, tarta de manzana)		Sí 160 - 200 30 - 85		3
		Sí 160 - 200 35 - 90		4	1
Galletas / Galletas de pastaflora		Sí 150 20 - 40		3
		Sí 140 30 - 50		4
		Sí 140 30 - 50		4	1
		Sí 135 40 - 60		5	3	1
Pastelitos / Magdalenas		Sí 170 20 - 40		3
		Sí 150 30 - 50		4
		Sí 150 30 - 50		4	1
		Sí 150 40 - 60		5	3	1
Lionesas		Sí 180 - 200 30 - 40		3
		Sí 180 - 190 35 - 45		4	1
		Sí 180 - 190 35 - 45*		5	3	1
Merengues		Sí	90	110 - 150	3
		Sí	90	130 - 150	4	1
		Sí	90	140 - 160*	5	3	1
Pizza / Pan / Focaccia		Sí 190 - 250 15 - 50		2
		Sí 190 - 230 20 - 50		4	1
Pizza (Fina, gruesa, focaccia)		Sí 220 - 240	25 - 50*	5	3	1
Pizza congelada		Sí 250 10 - 15		3
		Sí 250	10 - 20	4	1
		Sí 220 - 240 15 - 30		5	3	1
Tartas saladas(tarta de verdura, quiche)		Sí 180 - 190 45 - 55		3
		Sí 180 - 190	45 - 60	4	1
		Sí 180 - 190 45 - 70*		5	3	1
Volovanes / Canapés de hojaldre		Sí 190 - 200 20 - 30		3
		Sí 180 - 190 20 - 40		4	1
		Sí 180 - 190	20 - 40*	5	3	1

FUNCIONES Convencional Aire forzado Horno Convecc. Grill Turbo Grill Maxi Cooking Cook 4 Eco Aire Forzado

RECETA	FUNCIÓN	PRECALENTAR	TEMPERATURA (°C)	DURACIÓN (Min.)	REJILLA Y ACCESORIOS
Lasaña / flanes / pasta al horno /canelones		Sí 190 - 200 45 - 65			3
Cordero / ternera / buey / cerdo (1 kg)		Sí	190 - 200	80 - 110	3
Cerdo asado con piel 2 kg - 170 110 - 150					2
Pollo / Conejo / Pato 1 kg Sí 200 - 230 50 - 100					3
Pavo / Oca (3 kg)		Sí	190 - 200	80 - 130	2
Pescado al horno/en papillote(filetes, entero)		Sí 180 - 200	40 - 60		3
Verduras rellenas(tomates, calabacines, berenjenas)		Sí 180 - 200	50 - 60		2
Tostada		-	3 (Alta)	3 - 6	5
Filetes pescado / Filete		-	2 (Media)	20 - 30 **	4 3
Salchichas / Pinchos morunos /Costillas / Hamburguesas		-	2 - 3 (Medio - Alto)	15 - 30 **	5 4
Pollo asado 1-1,3 kg		-	2 (Media)	55 - 70 ***	2 1
Pierna de cordero, jarretes		-	2 (Media)	60 - 90 ***	3
Patatas asadas		-	2 (Media)	35 - 55 ***	3
Verduras gratinadas		-	3 (Alta)	10 - 25	3
Galletas	Galletas	Sí	135	50 - 70	5 4 3 1
Tartas	Tartas	Sí	170	50 - 70	5 3 2 1
Pizza redonda	Pizza	Sí	210	40 - 60	5 3 2 1
Menú completo: tarta de frutas (nivel 5)/ lasaña (nivel 3) / carne (nivel 1)		Sí	190	40 - 120 *	5 3 1
Menú completo: Tarta de frutas (nivel 5)/ verduras asadas (nivel 4) / lasaña (nivel2) / trozos de carne (nivel 1)	Menú	Sí	190	40 - 120 *	5 4 2 1
Lasañas y carnes		Sí	200	50 - 100 *	4 1
Carnes y patatas		Sí	200	45 - 100 *	4 1
Pescado y verduras		Sí	180	30 - 50 *	4 1
Piezas de carne rellenas asadas		-	200	80 - 120 *	3
Trozos de carne(conejo, pollo, cordero)		-	200	50 - 100 *	3

* Tiempo de cocción estimado: Los platos se pueden extraer del horno antes o después según los gustos personales.
** Dé la vuelta al alimento a mitad de la cocción.
*** Dé la vuelta al alimento en el segundo tercio de la cocción (si fuera necesario).

CÓMO UTILIZAR LA TABLA DE COCCIÓN

La tabla indica la mejor función, accesorios y nivel para cocinar los diferentes tipos de alimentos.

Los tiempos de cocción inician en el momento en que se coloca el alimento en el horno, excluyendo el precalentamiento (cuando sea necesario).

Las temperaturas y los tiempos de cocción son orientativos y dependen de la cantidad de alimentos y del tipo de accesorio utilizado.

En principio, aplique los valores de ajuste recomendados más bajos y, si la cocción no es suficiente, aumentelos.

Utilice los accesorios suministrados y, si es posible, moldes y bandejas pasteleras metálicas de color oscuro. También puede utilizar recipientes y accesorios tipo pírex o de cerámica, aunque deberá tener en cuenta que los tiempos de cocción serán ligeramente mayores.

ACCESORIOS

Rejilla

Bandeja de horno o molde sobre rejilla

Grasera / bandeja pastelera o bandeja de horno sobre rejilla

Grasera/bandeja pastelera

Bandeja con 500 ml de agua

LIMPIEZA Y MANTENIMIENTO

Asegúrese de que el horno se haya enfriado antes de llevar a cabo las tareas de mantenimiento o limpieza. No utilice productos de lavado con vapor.

No utilice estropajos de acero, estropajos abrasivos ni productos de limpieza abrasivos/ corrosivos, ya que podrían dañar las superficies del aparato. Utilice guantes de protección.

El horno debe desconectarse de la red eléctrica antes de llevar a cabo cualquier trabajo de mantenimiento.

SUPERFICIES EXTERIORES

• Limpie las superficies con un paño húmedo de microfibra.
  Si están muy sucias, añada unas gotas de detergente neutro al agua. Seque con un paño seco.
• No utilice detergentes corrosivos ni abrasivos. Si uno de esos productos entra accidentalmente en contacto con la superficie del aparato, límpielo de inmediato con un paño húmedo de microfibra.

SUPERFICIES INTERIORES

- Después de cada uso, deje que el horno se enfríe y, a continuación, límpielo, preferiblemente cuando aún esté tibio, para quitar los restos o las manchas causados por los residuos de los alimentos. Para secar la condensación que se haya podido formar debido a la cocción de alimentos con un alto contenido en agua, deje que el horno se enfríe por completo y límpielo con un paño o esponja.

- Si hay suciedad persistente en las superficies

interiores, se recomienda activar la función de limpieza automática para obtener los mejores resultados.

• Limpie el cristal de la puerta con un detergente líquido adecuado.
• Para limpiar el horno con facilidad, quite la puerta.

ACCESORIOS

Después del uso, sumerja los accesorios en una solución líquida con detergente, utilizando guantes si aún están calientes. Los residuos de alimentos pueden quitarse con un cepillo o esponja.

HERVIDOR

Para garantizar el funcionamiento óptimo del horno y ayudar a prevenir las incrustaciones de cal, le recomendamos que utilice las funciones «Drenar» y «Desincrustar» con regularidad.

Tras un largo periodo sin utilizar la función «Aire forzado + Vapor», se recomienda activar un ciclo de cocción con el horno vacío y el depósito completamente lleno.

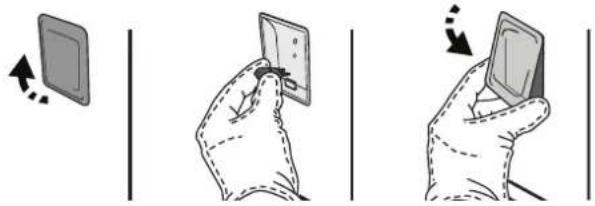

SUSTITUCIÓN DE LA LÁMPARA

1. Desconecte el horno de la red eléctrica.
2. Extraiga las guías para estantes.
3. Retire la tapa de la bombilla.
4. Sustituya la bombilla.
5. Vuelva a poner la tapa y empuje contra la pared para encajarla bien.
6. Vuelva a colocar las guías de estantes.
7. Vuelva a conectar el horno a la red eléctrica.

Nota: Utilice sólo bombillas halógenas de 20-40W/230 \~ V tipo G9, T300 °C. La bombilla que se usa en el aparato está diseñada específicamente para electrodomésticos y no es adecuada para la iluminación general de estancias de una vivienda (Normativa CE 244/2009). Las bombillas están disponibles en nuestro Servicio Postventa.

- Si utiliza lámparas halógenas, no las toque con las manos desnudas ya que las huellas dactilares podrían dañarlas. No utilice el horno hasta que no haya vuelto a colocar la tapa de la bombilla.

EXTRACCIÓN E INSTALACIÓN DE LA PUERTA

1. Para quitar la puerta, ábrala por completo y baje los pestillos hasta que estén en posición desbloqueada.

1. Cierre la puerta tanto como pueda. Sujete bien la puerta con las dos manos –no la sujete por el asa. Simplemente extraiga la puerta continuando cerrándola y a la vez levantándola hasta que se salga de su alojamiento. Ponga la puerta en un lado, apoyada sobre una superficie blanda.

~15° a b

1. Vuelva a instalar la puerta llevándola hacia el horno, alineando los ganchos de las bisagras con sus alojamientos y fijando la parte superior en su alojamiento.

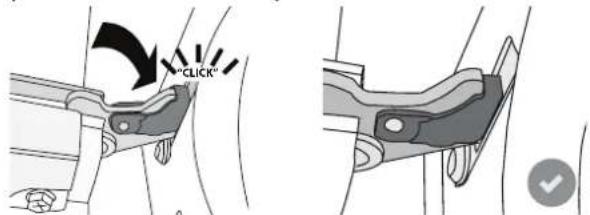

2. Baje la puerta y ábrala por completo. Baje los pestillos a su posición original: Asegúrese de haberlos bajado por completo.

Presione suavemente para comprobar que los pestillos están en la posición correcta.

"CLICK"

1. Intente cerrar la puerta y compruebe que esté alineada con el panel de control. Si no lo está, repita los pasos de arriba: La puerta podría dañarse si no funciona correctamente.

RESOLUCIÓN DE PROBLEMAS

PROBLEMA POSIBLE CAUSA SOLUCIÓN
El horno no funciona.	Corte de suministro.Desconexión de la red eléctrica.	Compruebe que haya corriente eléctrica en la red y que el horno esté enchufado a la toma de electricidad.Apague el horno y vuelva a encenderlo para comprobar si se ha solucionado el problema.
En la pantalla aparecerá la letra «F» seguida de un número o letra.	Fallo del horno.	Póngase en contacto con el Servicio Postventa más cercano e indique el número que aparece detrás de la letra «F».
El horno no se calienta.La función no se inicia.	El modo «DEMO» está activado. Acceda a «DEMO» desde «AJUSTES» y seleccione «Off».
La luz se apaga. El modo «ECO» está activado. Acceda a «ECO» desde «AJUSTES» y seleccione «Off».
La puerta no se abre. Ciclo de limpieza en curso. Espere a que termine la función y a que se enfríe el horno.

Puede consultar los reglamentos, la documentación estándar y información adicional sobre productos mediante alguna de las siguientes formas:

• Visitando nuestra página web docs.whirlpool.eu
• Usando el código QR
• También puede ponerse en contacto con nuestro Servicio postventa (Consulte el número de teléfono en el folleto de la garantía). Cuando se ponga en contacto con nuestro Servicio Postventa, deberá indicar los códigos que figuran en la placa de características de su producto.
