Tipo de producto	Altavoz coaxial de 2 vías
Marca	Kicker
Modelo	51KSC404
Diámetro del altavoz	4 pulgadas (100 mm)
Profundidad de montaje superior	46 mm
Profundidad de montaje inferior	57 mm
Peso estimado	0,5 kg
Impedancia	4 Ω
Potencia máxima	100 W
Potencia continua (RMS)	15-50 W
Sensibilidad	88 dB (1 W, 1 m)
Respuesta en frecuencia	40 Hz - 20 kHz
Material del cono del woofer	Polipropileno
Material de la suspensión	Caucho
Material del domo del tweeter	Seda
Forma del tweeter	Domo
Imán del tweeter	Neodimio
Rejilla incluida	No
Funciones principales	Reproducción de alta fidelidad, reproducción vocal clara, agudos detallados, diseño coaxial para instalación fácil
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No utilizar productos químicos agresivos.
Seguridad	Respetar la polaridad, no obstruir las rejillas de ventilación, verificar la compatibilidad con la instalación.
Piezas de repuesto y reparabilidad	Las reparaciones deben ser realizadas por un profesional. Las piezas de repuesto están disponibles a través del distribuidor.
Información general	Diseñado para uso en automóvil, montaje sin caja posible.

Preguntas frecuentes - 51KSC404 KICKER

¿Cuál es la potencia nominal (RMS) del Kicker 51KSC404?

La potencia continua (RMS) es de 15 a 50 vatios según el modelo. Consulte las especificaciones de su amplificador para asegurar la compatibilidad.

¿Puedo instalar este altavoz sin caja?

Sí, los altavoces coaxiales KS están diseñados para montaje sin caja. Es importante aislar la parte frontal y trasera del altavoz para evitar interferencias de sonido.

¿Qué tipo de cable usar para la conexión?

Use cable de calibre 16 AWG o más grueso. Asegúrese de que la fuente o el amplificador soporten una carga de 4 ohmios.

¿Qué es un montaje coaxial?

Un altavoz coaxial integra el tweeter (agudos) y el woofer (graves) en una sola unidad, simplificando la instalación y ofreciendo buena calidad de sonido.

¿Cómo conectar varios altavoces?

Puede cablearlos en paralelo o en serie. Asegúrese de que la impedancia total sea compatible con el amplificador (mínimo 4 ohmios por canal).

¿Cuál es el diámetro de montaje requerido?

El diámetro de corte es de aproximadamente 3 11/16 pulgadas (93 mm). Verifique las medidas exactas en el manual para su vehículo.

¿Puedo reemplazar los altavoces de fábrica con este modelo?

Sí, se incluye un adaptador versátil para facilitar el reemplazo. Puede ser necesario agrandar el corte o perforar nuevos agujeros.

¿Cuál es la sensibilidad de este altavoz?

La sensibilidad es de aproximadamente 88 dB (1 W, 1 m), lo que asegura un buen nivel de sonido incluso con baja potencia.

¿Incluye rejilla de protección?

Para el modelo 51KSC404, no se incluye ninguna rejilla. Puede comprar una por separado si es necesario.

¿Qué hacer si el altavoz no funciona?

Primero verifique las conexiones y la polaridad. Asegúrese de que el amplificador o la fuente esté encendido y sea compatible. Si el problema persiste, consulte a un profesional.

MANUAL DE USUARIO 51KSC404 KICKER

Especificaciones ...... 16

Instalación......17

Cableado 17

Montaje....20

ADVERTENCIA IMPORTANTE DE SEGURIDAD: LA OPERACIÓN PROLONGADA Y CONTINUA DE UN AMPLIFICADOR DE MANERA DISTORSIONADA O CORTADA PUEDE PROVOCAR QUE SU SISTEMA DE AUDIO SE SOBRECALIENTE CON LA POSIBILIDAD DE INCENDIARSE Y PROVOCAR DAÑOS GRAVES A SUS COMPONENTES O VEHÍCULO. ¡LOS PRODUCTOS KICKER PUEDEN PRODUCIR NIVELES DE SONIDO QUE PUEDEN DAÑAR PERMANENTEMENTE SU OÍDO! SUBIR EL VOLUMEN DE UN SISTEMA A UN NIVEL EN EL CUAL SE ESCUCHA UNA DISTORSIÓN ES MÁS DAÑINO PARA SUS OÍDOS QUE ESCUCHAR UN SISTEMA SIN DISTORSIÓN AL MISMO NIVEL DE VOLUMEN. EL UMBRAL DEL DOLOR ES SIEMPRE UN INDICADOR DE QUE EL NIVEL DEL SONIDO ES MUY ALTO Y PUEDE DAÑAR PERMANENTEMENTE SU AUDICIÓN. USE EL SENTIDO COMÚN AL CONTROLAR EL VOLUMEN. LOS EXCITADORES KICKER SON CAPACES DE PRODUCIR NIVELES DE SONIDO QUE PUEDEN DAÑAR PERMANENTEMENTE EL OÍDO. SUBIR EL VOLUMEN DEL SISTEMA HASTA UN NIVEL QUE PRODUZCA DISTORSIÓN ES MÁS DAÑINO PARA EL OÍDO QUE ESCUCHAR UN SISTEMA SIN DISTORSIÓN AL MISMO VOLUMEN. EL DOLOR ES SIEMPRE UNA INDICACIÓN DE QUE EL SONIDO ES MUY FUERTE Y QUE PUEDE DAÑAR PERMANENTEMENTE EL OÍDO. SEA PRECAVIDO CUANDO CONTROLE EL VOLUMEN.

Los sistemas de Coaxes de la serie KS de KICKER ofrecen una fidelidad de audio inigualable para aplicaciones para vehículos. Ya sea para configurar el último sistema de sonido envolvente con altavoces múltiples y subwoofer o simplemente para mejorar la versión de parlantes aburridos y sin vida de fábrica, los sistemas de Coaxes KS brindan el sonido de gama completa más placentero del mercado en la actualidad! Esperamos que tenga la oportunidad de combinar estos nuevos y mejorados componentes de audio con nuestros amplificadores Key Smart totalmente nuevos y un auxiliar KICKER ¡para una experiencia de audio inolvidable!

Especificaciones

Modelo: KSC270 KSC350 KSC40 KSC460 KSC4100 KSC50

Deseño del pa unite 2 vías 2 vías 2 vías 2 vías
Wooler [pulgada, mm] 2-3/2, 703-1/2 894, 100-4/6, 100x100-4x10, 100x250-5-1/4, 130
Medio [pugada, mm]
Trevotor [pugada, mm]		1/2, 13	1/2, 13	1/2, 13	1/2, 13	3/4, 20
Impedanola nominal [g]	4	4	4	4	4	4
Manejo de potencia máxima [Mella]	100	100	150	150	150	150
Manejo de la corriente continuaWatts (FMS)	15-50	15-50	15-75	15-75	15-75	15-75
Sensibilizado [W, 1 m]	35	39	39	39	39	30
Rospuera en frecuencia [lbr]	300-20k	30-20k	30-20k	50-20k	45-20k	45-21k
Dometro del artículo de montaje [pugadas,rm]	2-3/5, 5/1-3/6, 4/5	3-11/6, 3/4	4x5-5/6,101x151	3-7/8x9-3/5,98x238	4-12, 115
I polundidas de montaje superior [pugadas,mm]	1-1/4, 32-1-6/8	42-1-13/10, 46	1-11/10, 44	2-3/5, 6/1-3/4, 45
I polundidas de montaje inferior [pugadas,mm]	-	1-7/5, 49	2-1/10, 5/	2-5/	2-13/10, 7/	2-62
Se a ente del zweiter [pugada, mm]	0	1/15, 2	0	1/15, 2	0	0
Polida	No	No	5	No	No	5/15 vondo porseparávici
Motoria do megreso del trevotor		Noodimo	Noodimo	Noodimo	Noodimo	Noodimo
Materia de tweeler de cuoba	-	Seca	Seca	Seca	Seca	Seca
Deseño del tweele	-	Cúpula equitrada Cúpula equitrada Cúpula equi brada Cúpula equi brada Cúpula
Materia de ceno de woc e'	capel com ueste: Polipropilenc		Polipropilenc	Polipropilenc	Polipropilenc	Polipropilenc
Materia envolventa de woc e'	Paco inlabe con Cauchoreyos UV		Cauchro	Cauchro	Cauchro	Cauchro

Modelo:	KSC650	KSC670	KSC680	KSC690	KSC6930
Dosado del porante	2 vica	2 vica	2 vica	2 vica	3 vica
Vogado (pugada, mm)	6-12, 160	6-24, 165	6x3, 160x200	6x9, 160x200	6x9, 160x200
Modlo (pugada, mm)	-	-	-	-	1,25
Treseer (pugada, mm)	3/4, 20	3/4, 20	3/4, 20	1,25	3/4, 20
Impedencia nominal [Ω]	4	4	4	4	4
Mensión de potencia máxima (Wells)	200	200	150	200	300
Mensión de la contrata común Warte RMS	5.100	15 °C	15 /5 -5.150	15 150
Sonstilidad (W, 1m)	90	90	90	97	62
Respuestas en losaroles [Hz]	43-21k	43-21k	45-21k	90-21k	20-21k
Den roto o cel brillo de montaje (pugadas, mm)	4-13/6, 123	5-8/18 /41	5x7-3/18, 127x182	5-11/18x8-7/18, 141x2°C	6-11/6x8-7/16, 17x215
Potundido do montaje superior (pugadas, mm)	1 3/6, 43	1 13/18 /6	2 1/4, 58	8 5/6, 31	3 7/8 60
Potundido do montaje inferior (pugadas, mm)	2 3/16, 51	2 50	2 5/6, 57	6 11/16, 93	9 5/8 62
Se otra del woster (pugada, mm)	0	0	1/16, 2	0	0
Rojías	Si	Si	Si	Si	Si
Materia de magro o del tveeler	Necimiento	Necimiento	Necimiento	Necimiento	Necimiento
Materia de tveeler de cídua	Seda	Seda	Seda	Seda	Seda
Dosado del tveeler	Cóluja	Cupula	Cupula	Cupula	Cóluja
Materia do como do vector	Polipropiono	Polipropilano	Polipropilano	Polipropilano	Polipropilano
Materia onelvadora de vector	Cucho	Cucho	Cucho	Cucho	Cucho

Cableado

Se recomienda utilizar un cable calibre 16 (o más). Los Coaxes KS están clasificados para 4 ohms y funcionan con cualquier unidad fuente o amplificador diseñado para operar a una carga de 4 ohms. Asegúrese de que la unidad fuente o el amplificador estén clasificados para funcionar con 4 ohms.

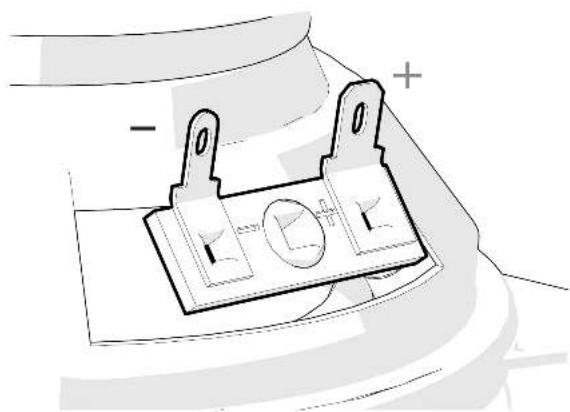

Conecte el cableado a las terminales.

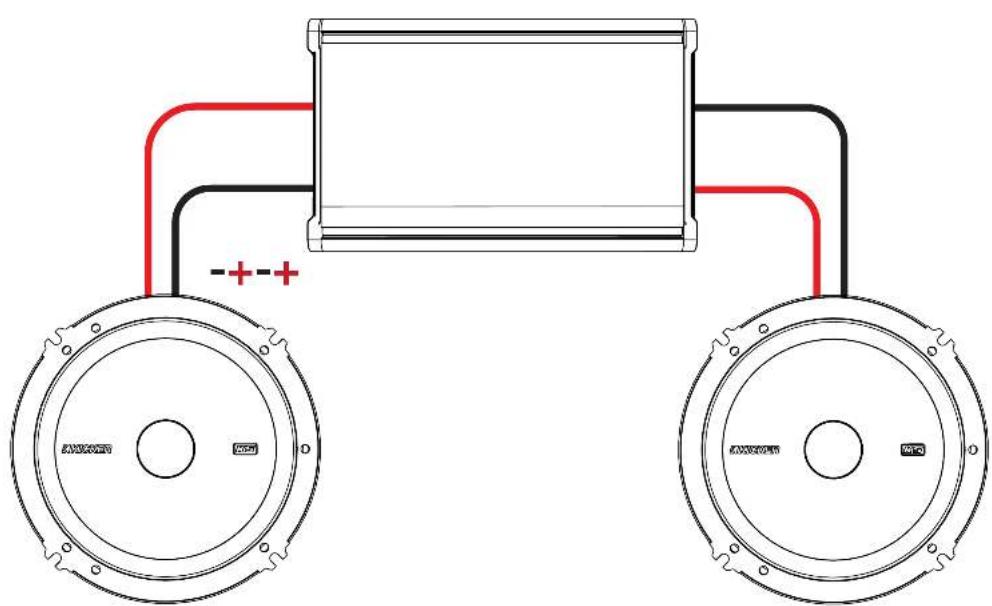

CABLEADO ESTÉREO ESTÁNDAR

impedancia mínima de 4 ohmios por canal

Dos KS Coax altavoces conectaron en la paralelo a un solo canal.

Total Impedancia: 2 ohms

Se necesitan al menos dos canales para amplificadores para el funcionamiento en estéreo (se muestra un solo canal).

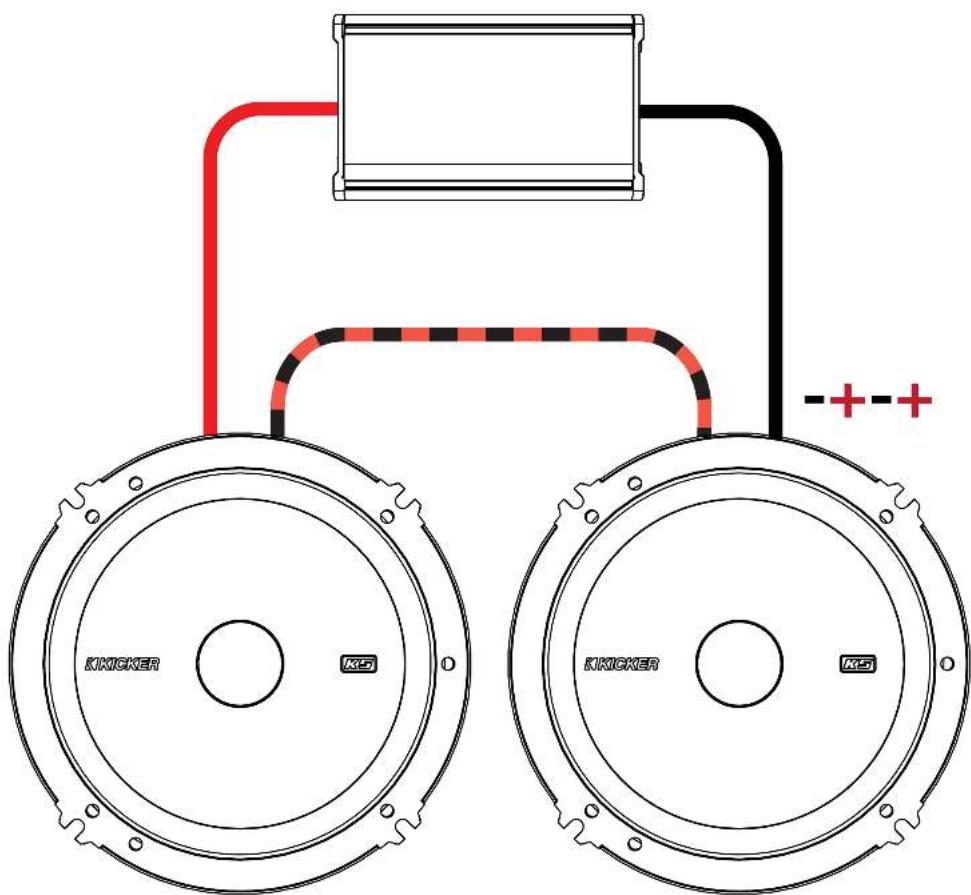

CABLEADO EN SERIE

Dos KS Coax altavoces conectaron en la serie a un solo canal

Total Impedancia: 8 ohms

Se necesitan al menos dos canales para amplificadores para el funcionamiento en estéreo (se muestra un solo canal).

Montaje

Los altavoces Componentes KICKER KS han sido diseñados específicamente para montarlos en aplicaciones al aire libre. Estos altavoces no necesitan caja sellada para dar un rendimiento óptimo. Es importante separar el sonido radiado por delante del sonido radiado por detrás del excitador. Esta separación se logra normalmente instalando el excitador en una ubicación de altavoz preestablecida de fábrica o provista de una cámara trasera semiaislada.

Si está reemplazando los altavoces de fábrica en sus ubicaciones originales con el KSC65 o KSC69, es posible que deba usar el adaptador multipropósito incluido o modificarlo para que se ajuste a los patrones de tornillo requeridos. También es posible que deba agrandar los recortes de los altavoces y taladrar previamente los nuevos orificios para tornillos con una broca de 7/64 “(2.5 mm). Las ubicaciones de montaje personalizado requieren más preparación y trabajo. En cualquier caso, asegúrese de que el altavoz no interfiera con los mecanismos de apertura y cierre de la puerta y de la cajuela, y de que los tornillos incluidos no perforen el tanque de gasolina ni rompan el cableado ni interfieran con ninguna otra pieza mecánica debajo o detrás de la superficie de montaje. Suba y baje completamente los vidrios de las ventanas.

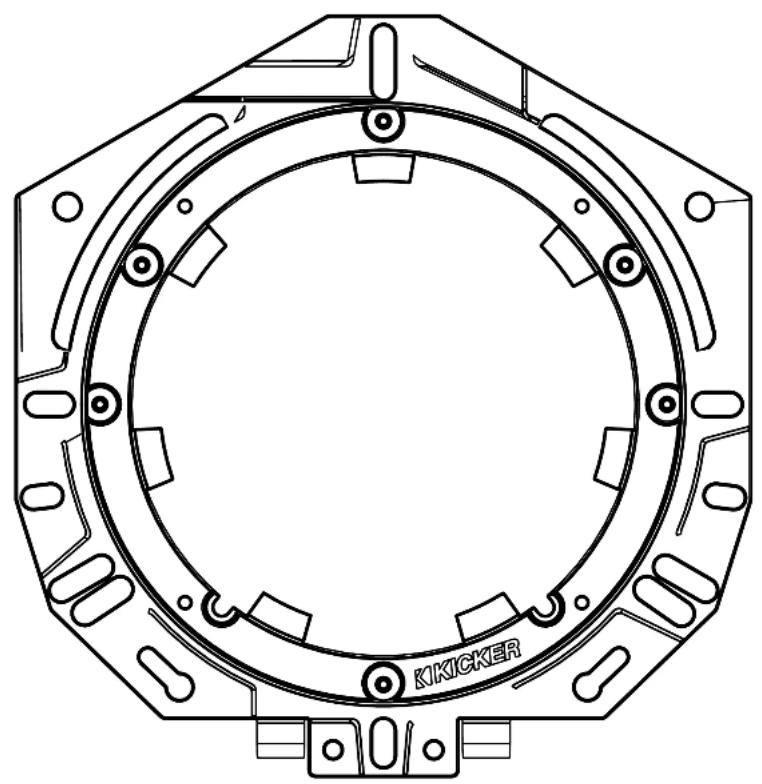

Estos adaptadores de múltiples soportes ayudarán a acomodar los altavoces KS en ubicaciones de fábrica o personalizadas. Es posible que deba cortar piezas o modificar estos adaptadores para que se ajusten a su vehículo o aplicación.

KS65/KS67 Adaptador

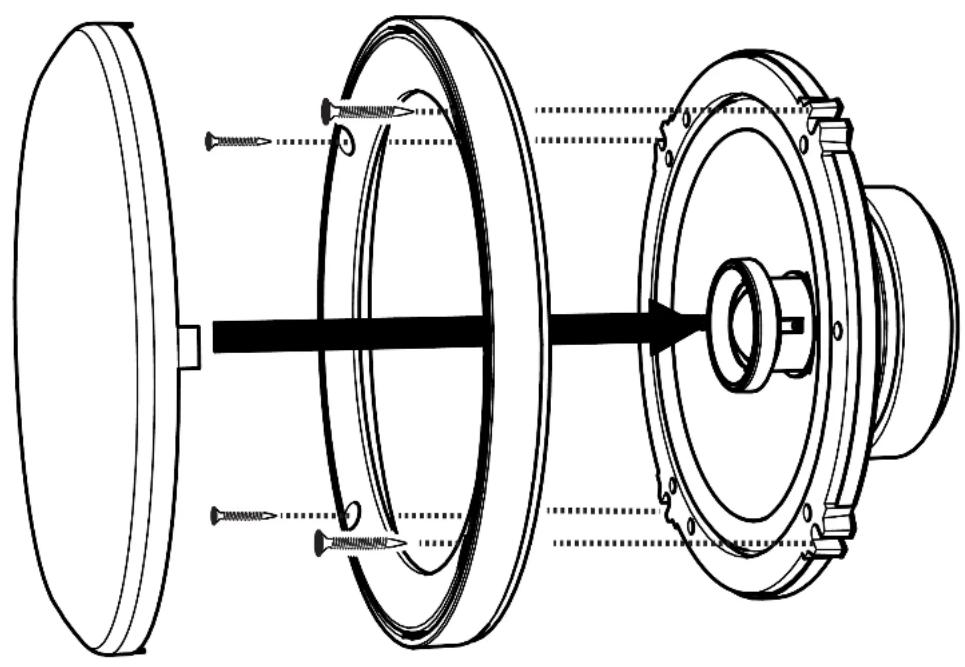

Asegure la bocina en la ubicación deseada.
