MANUAL DE USUARIO P12RK LG

Temperatura interna 18°C~32°C

16°C~30°C Temperatura esterna

-10°C~24°C ITALIANO Uso del telecomando

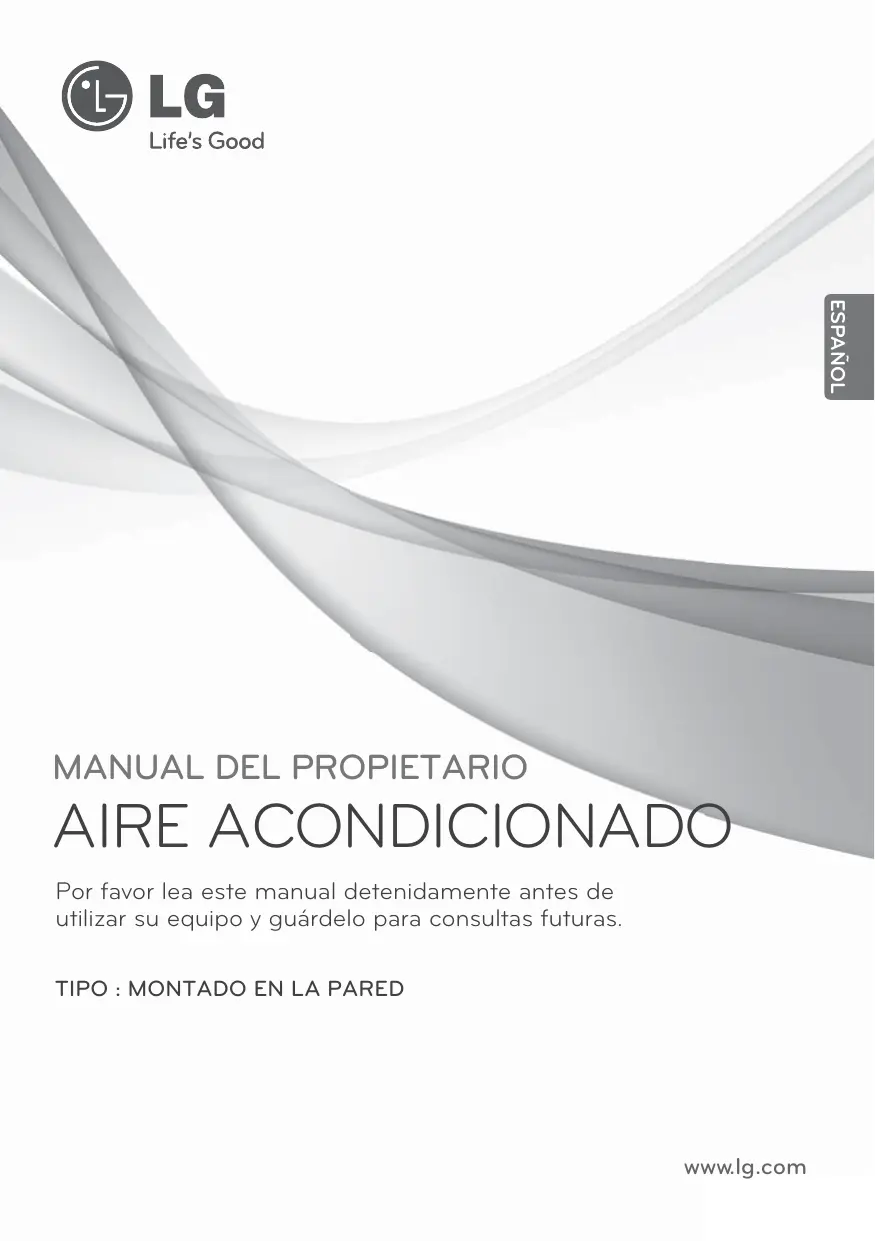

AIRE ACONDICIONADO Por favor lea este manual detenidamente antes de utilizar su equipo y guárdelo para consultas futuras.

TIPO : MONTADO EN LA PARED

CONSEJOS PARA AHORRAR ENERGÍA CONSEJOS PARA AHORRAR ENERGÍA Estos consejos le ayudarán a reducir el consumo de energía cuando utilice el aire acondicionado.

Podrá utilizar el aparato de aire acondicionado de forma eficiente siguiendo estas instrucciones:

• No enfríe excesivamente los espacios. Puede ser nocivo para su salud y consumirá más electricidad.

• Evite el paso de la luz solar con persianas o cortinas cuando esté utilizando el aire acondicionado. • Mantenga las puertas y ventanas bien cerradas mientras tenga en funcionamiento el aire acondicionado. • Ajuste la dirección del flujo de aire vertical u horizontalmente para que circule el aire en el interior. • Aumente la velocidad del ventilador para enfriar o calentar el aire interior con rapidez y en periodo corto de tiempo. • Abra las ventanas con regularidad para ventilar, porque la calidad del aire interior puede deteriorarse si se utiliza el aire acondicionado durante muchas horas. • Limpie el filtro del aire una vez cada dos semanas. El polvo y las impurezas recogidas en el filtro de aire puede bloquear el flujo de aire o debilitar las funciones de refrigeración / deshumidificación.

Grape el justificante de compra en esta página, ya que será su prueba de compra para la garantía. Escriba aquí el número de modelo y el número de serie: Número de modelo: Número de serie: Los encontrará en una etiqueta en el lateral de cada unidad. Nombre del distribuidor: Fecha de compra:

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

INSTRUCCIONES DE SEGURIDAD IMPORTANTES LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR EL APARATO Cumpla con las siguientes precauciones para evitar situaciones de peligro y garantizar un funcionamiento óptimo de su producto.

! PRECAUCIÓN Puede sufrir lesiones menores o dañar el producto si ignora las instrucciones

• Las instalaciones o reparaciones realizadas por personas no cualificadas pueden dar lugar a peligros para usted y otras personas. • Aparato deberá ser instalado de acuerdo con las normas nacionales de cableado. • Si el cable de alimentación está dañado, deberá ser sustituido por el fabricante, su agente de servicio o personal con la cualificación necesaria para evitar peligros. • La información de este manual está dirigida a personal técnico cualificado, familiarizado con los procedimientos de seguridad y equipado con las herramientas e instrumentos de prueba adecuados. • Lea detenidamente y cumpla con todas las instrucciones de este manual. De lo contrario, el aparato podría no funcionar correctamente, o producirse lesiones graves o mortales y daños materiales. • Cuando el cable de alimentación debe ser sustituido, trabajos de sustitución se llevará a cabo únicamente por personal autorizado utilizando únicamente piezas de repuesto originales.

• Utilice un disyuntor y un fusible estándar que cumplan con la clasificación del aparato de aire acondicionado. En caso contrario, podría haber peligro de descargas eléctricas o fallos del aparato. • Póngase en contacto con un servicio técnico autorizado para la instalación o cambio de ubicación del aparato de aire acondicionado. En caso contrario, podría haber peligro de lesiones graves o fallos del aparato. • Utilice un enchufe y una toma con conexión a tierra. En caso contrario, podría haber peligro de descargas eléctricas o fallos del aparato. • Instale correctamente el panel y la tapa de la caja de control. En caso contrario, podría haber peligro de descargas eléctricas o incendio. • Instale una toma eléctrica y un disyuntor dedicados antes de utilizar el aparato de aire acondicionado. En caso contrario, podría haber peligro de descargas eléctricas o fallos del aparato. • Utilice un disyuntor y un fusible estándar que cumplan con la clasificación del aparato de aire acondicionado. En caso contrario, podría haber peligro de descargas eléctricas o fallos del aparato. • No modifique ni alargue el cable de alimentación. Si el cable de alimentación está pelado o deteriorado de cualquier otro modo, debe ser sustituido. Podría causar un incendio o descargas eléctricas. • Tenga cuidado al desembalar o instalar el aparato de aire acondicionado. En caso contrario, podría haber peligro de lesiones graves o fallos del aparato. • No instale el aparato de aire acondicionado sobre una superficie inestable, porque podría caerse. Podrían producirse lesiones graves o mortales o dañarse el producto. • Utilice gas ininflamable (nitrógeno) para inspeccionar las fugas y purgar el aire; si utiliza aire comprimido o gas inflamable podría producirse un incendio o una explosión.

ESPAÑOL Puede sufrir lesiones de gravedad o mortales si ignora las instrucciones

INSTRUCCIONES DE SEGURIDAD IMPORTANTES Funcionamiento

• No deje el aire acondicionado en funcionamiento durante un tiempo prolongado si la humedad es muy alta o si se ha dejado abierta una puerta o una ventana. En caso contrario, podría dañarse el producto. • Asegúrese de que el cable de alimentación no esté tenso o dañado con el aire acondicionado en funcionamiento. En caso contrario, podría haber peligro de incendio, descargas eléctricas o fallos del aparato. • No coloque ningún objeto sobre el cable de alimentación eléctrica. Podría sufrir una descarga eléctrica o dañarse el aparato. • No encienda o apague el aire acondicionado conectando o desconectando el enchufe. Podría causar un incendio o descargas eléctricas.

• No toque, utilice ni repare el aparato de aire acondicionado con las manos mojadas. Podría sufrir una descarga eléctrica o dañarse el aparato.

• No coloque un calefactor cualquier otro aparato de calefacción cerca del cable de alimentación. Podría causar un incendio, descargas eléctricas o dañarse el aparato. • No permita que entre agua el interior del aparato de aire acondicionado. Podría causar una explosión o un incendio. • No deje sustancias inflamables, como gasolina, benceno o disolvente cerca del aparato de aire acondicionado. Podría causar una explosión o un incendio. • No utilice el aire acondicionado durante periodos prolongados de tiempo en un lugar pequeño sin ventilación. Ventile el espacio con regularidad. En caso contrario, podría haber peligro de descargas eléctricas o incendio. • Cuando haya una fuga de gas, ventile la habitación antes de utilizar el aire acondicionado de nuevo. En caso contrario, podría haber peligro de descargas eléctricas o incendio. • Desconecte el enchufe si observa algún ruido, olor o humo provenientes del aparato de aire acondicionado. En caso contrario, podría haber peligro de descargas eléctricas o incendio. • Deje de utilizar el aire acondicionado y cierre las ventanas si se produce una tormenta o huracán. Si es posible, retire el aparato de la ventana antes de la llegada del huracán. • Póngase en contacto con un servicio técnico autorizado si el aparato de aire acondicionado ha quedado sumergido en agua a causa de unas inundaciones. En caso contrario, podría haber peligro de descargas eléctricas o incendio. • Tenga cuidado y evita que se introduzca agua en el producto. • Asegúrese de ventilar la estancia correctamente cuando se utilicen este aparato de aire acondicionado y un aparato calefactor al mismo tiempo. En caso contrario, podría haber peligro de incendio, lesiones graves o fallos del aparato. • Antes de limpiar o reparar el aparato de aire acondicionado, apáguelo y desconéctelo de la red. En caso contrario, podría haber peligro de incendio, lesiones graves o mortales o fallos del aparato. • Desenchufe el aparato de aire acondicionado de la red cuando no vaya a utilizarlo durante un periodo de tiempo prolongado. En caso contrario, podría dañarse el producto. • No coloque ningún objeto sobre el aparato de aire acondicionado. Podrían producirse fallos de funcionamiento. • Para una limpieza interna, contacte con un centro de servicios autorizado o un revendedor. No utilice detergentes abrasivos que puedan corroer o dañar la unidad. Los detergentes abrasivos pueden igualmente generar un fallo del producto, incendio, o descarga. • Este aparato no debe ser utilizado por personas (incluidos niños) con discapacidades físicas, sensoriales o mentales, o falta de experiencia y conocimientos, si no es bajo supervisión y siguiendo las instrucciones de seguridad de una persona responsable. • Debe vigilarse a los niños de corta edad para asegurarse de que no juegan con el aparato.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

! PRECAUCIÓN Instalación

• No exponga directamente a las personas, animales o plantas al aire frío o caliente del aire acondicionado. Podría sufrir lesiones de gravedad. • No utilice el producto para fines especiales, como conservación de alimentos, obra de arte, etc. Se trata de un aparato de aire acondicionado doméstico, no un sistema de refrigeración de precisión. Podría sufrir lesiones mortales o causar un incendio o descargas eléctricas. • No bloquee la entrada o la salida de aire. Podría producirse una explosión o fallos de funcionamiento. • No utilice productos de limpieza agresivos o disolventes sobre el aparato de aire acondicionado, ni pulverice agua. Utilice un trapo suave. Podrían producirse lesiones graves o fallos del producto. • No toque las partes metálicas del aparato de aire acondicionado cuando retire el filtro de aire. Podrían producirse lesiones graves o fallos del producto. • No coloque ningún objeto sobre el aparato de aire acondicionado. Podrían producirse fallos de funcionamiento. • Coloque el filtro correctamente tras la limpieza. Limpie el filtro cada dos semanas o con mayor frecuencia, si es necesario. • No introduzca las manos u otros objetos a través de la entrada de aire con el aire acondicionado en funcionamiento. Puede causar una descarga eléctrica. • No beba el agua expulsada del desagüe de un aparato de aire acondicionado. Podría suponer un peligro grave para su salud. • Utilice una banqueta resistente o una escalera para la limpieza, mantenimiento o reparación de un aparato de aire acondicionado en altura. En caso contrario, podría haber peligro de lesiones graves o fallos del aparato. • No mezcle las pilas del mando a distancia con otros tipos de pilas, ni mezcle pilas nuevas y usadas. En caso contrario, podría dañarse el producto. • No recargue ni desmonte las pilas. En caso contrario, podría haber peligro de explosión, incendio o lesiones graves. • Deje de usar el mando a distancia si hay fugas en alguna de las pilas. Si la ropa o la piel entran en contacto con el líquido de la pila, lávelas con agua limpia. En caso contrario, podría haber peligro de lesiones graves. • Si ingiere líquido de una pila con una fuga, lave el interior de la boca con agua abundante y acuda a un médico. En caso contrario, podría ser peligroso para su salud.

Gamas de operaciones.

La tabla abajo indica las escalas de temperatura con las cuales el aire acondicionado puede funcionar. Modo Refrigeración Calefacción

• Compruebe que no haya ninguna fuga de refrigerante tras la instalación o reparación del aparato.

En caso contrario, podría dañarse el producto. • Instale la manguera de desagüe correctamente, para que se descargue con facilidad el agua condensada. En caso contrario, podría dañarse el producto. • Mantenga el nivel incluso durante la instalación del producto. • Instale el aparato de aire acondicionado donde el ruido de la unidad de exterior o la salida de gas no molesten a sus vecinos. En caso contrario, podría producirse algún conflicto con los vecinos. • El transporte del equipo deberá ser realizado al menos por dos personas o en una carretilla elevadora. Podría sufrir lesiones de gravedad. • No instale el producto donde esté expuesto directamente al viento del mar (sal). Podrían producirse fallos de funcionamiento.

CONSEJOS PARA AHORRAR ENERGÍA INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Utilización del mando a distancia

- Colocación de las pilas

- Instalación del soporte del mando a distancia

10 FUNCIONES BÁSICAS

13 FUNCIONES AVANZADAS

Cambio rápida de la temperatura de la habitación

Purificación del aire interior

- Funcionamiento de limpieza automática Auto Clean

Funcionamiento automático

Modo de control de energía

Brillo de la pantalla

Utilización del aire acondicionado sin el mando a distancia

Reinicio automático del aparato de aire acondicionado

Enfriamiento de la habitación

Limpieza del filtro del aire

Eliminación de la humedad

Aireación de la habitación

Limpieza del Filtro de micro protección

Ajuste de la velocidad del ventilador

Ajuste de la dirección de flujo de aire

Ajuste del temporizador

- Encendido automático del aire acondicionado a una hora programada

- Apagado automático del aire acondicionado a una hora programada

- Cancelación de la función de temporizador

- Ajuste del modo de apagado automático (Sleep)

19 SOLUCIÓN DE PROBLEMAS

Función de autodiagnóstico

Antes de solicitar asistencia técnica

Filtro de micro protección 3M Aberturas de salida

Receptor luminoso de señal de operación

* La placa puede cambiar dependiendo del tipo de modelo.

NOTA El número de luces de funcionamiento y su ubicación puede variar, dependiendo del modelo del aparato.

Rejillas de entrada de aire

Rejillas de salida de aire

Cable de conexión Tubería del refrigerante Tubo de drenaje Placa base

* La placa puede cambiar dependiendo del tipo de modelo.

ESPAÑOL Entrada de aire

Botón ON/OFF (ENCENDIDO/ Filtro de aire APAGADO)

ANTES DEL USO Utilización del mando a distancia

Puede utilizar el aire acondicionado de forma más cómoda con el mando a distancia. Encontrará los botones para las funciones adicionales bajo la tapa del mando a distancia.

Mando a distancia inalámbrico

ESPAÑOL Botón On/Off: Enciende/apaga el aparato.

L Botón de velocidad del ventilador interior:

Ajusta la velocidad del ventilador.

H Botón del ventilador : El aire sale de la unidad interior por la parte inferior sin cambiar la temperatura del aire.

Botón de modo Sleep (apagado automático)*: Ajusta el funcionamiento del modo de apagado automático. Temperature adjustment buttons: Adjusts the room temperature when cooling and heating.

Botón de selección de modo de funcionamiento*:

Selecciona el modo de funcionamiento. Funcionamiento de refrigeración (A) / Funcionamiento automático o cambio automático (C) / Funcionamiento de deshumidificación (D) / Funcionamiento de calefacción (B) Botón de Jet cool/calefacción*: Aumenta o reduce la temperatura interior en un periodo de tiempo corto. Botón de dirección del flujo de aire: Ajusta la dirección vertical u horizontal del flujo de aire. Botón de visualización de temperatura: Muestra la temperatura de la habitación. También cambia la unidad de °C a °F si se pulsa durante 5 segundos. Botón del temporizador: Sirve para introducir la hora actual y la hora de puesta en marcha /parada.

I J J Botón de navegación y funciones*: Ajusta la hora y las funciones especiales.

I Acciona el modo de SILENCIO/ J Acciona el modo E/Control/ J: Limpieza automatica Ee modo de silencio y E/Control no están disponibles al mismo tiempo

Botón Set/clear: Ajusta o cancela funciones.

Botón Reset : Pone a cero los ajustes del aparato de aire acondicionado.

Botón de luz: ajuste el brillo del display de la unidad interior.

* Algunas funciones pueden no estar disponibles, dependiendo del modelo.

ANTES DEL USO Colocación de las pilas

Introduzca las pilas antes de utilizar el mando a distancia. Su utilizan pilas de tipo AAA (1,5 V). 1 Retire la tapa de las pilas.

3 Fije el soporte apretando los 2 tornillos con un destornillador.

2 Introduzca las pilas nuevas asegurándose

+ de - respetar la polaridad.

3 Vuelva a colocar la tapa de las pilas.

Dirija el mando a distancia hacia el receptor de señal de la parte inferior del aparato de aire acondicionado para hacerlo funcionar.

NOTA Si la pantalla del mando a distancia comienza a perder intensidad, cambie las pilas.

Instalación del soporte del mando a distancia

Para proteger el mando a distancia, instale el soporte alejado de la luz solar directa. 1 Elija una localización segura y de fácil acceso.

2 Retire el film adhesivo de protección de la parte trasera del soporte antes de colocarlo en la pared.

• El mando a distancia puede accionar otros aparatos si se dirige hacia ellos.

Asegúrese de dirigir el mando a distancia hacia el receptor de señal del aparato de aire acondicionado. • Para un funcionamiento correcto, utilice un trapo suave para el limpiar el transmisor de señal y el receptor.

4 Deslice el mando a distancia en el soporte.

10 FUNCIONES BÁSICAS FUNCIONES BÁSICAS Enfriamiento de la habitación

Eliminación de la humedad

(Funcionamiento de refrigeración)

1 Pulse | para encender el aparato. 2 Pulse f repetidamente para seleccionar

(Funcionamiento de deshumidificación)

la función de refrigeración.

- Se muestra A en la pantalla.

Este modo elimina el exceso de humedad del entorno o en temporada de lluvias, para evitar la aparición de moho. Este modo ajusta la temperatura de la habitación y la velocidad del ventilador automáticamente para mantener un nivel óptimo de humedad.

1 Pulse | para encender el aparato. 2 Pulse f repetidamente para seleccionar el funcionamiento de deshumidificación - Se muestra D en la pantalla.

3 Pulse G o H para seleccionar la temperatura deseada.

- La temperatura puede seleccionarse entre 18°C y 30°C.

3 Pulse G o H para seleccionar la temperatura deseada.

- La temperatura puede seleccionarse entre 16°C y - 30°C.

NOTA Los modelos de sólo refrigeración no son compatibles con esta función.

• En este modo no se puede ajustar la temperatura de la habitación, se hace automáticamente. Además, no se muestra la temperatura de la habitación en la pantalla.

FUNCIONES BÁSICAS Aireación de la habitación

(Funcionamiento de circulación de aire)

3 Pulse g para ajustar la velocidad del venti-

Ajuste de la dirección de flujo de aire

1 Para ajustar la dirección del aire horizontalmente, pulse i repetidamente y seleccione la dirección deseada. - Seleccione : para ajustar automáticamente la dirección del flujo de aire.

• El ajuste de la dirección vertical del flujo de aire puede no ser posible, dependiendo del modelo.

• El ajuste arbitrario del deflector puede causar fallos de funcionamiento. • Si reinicia el aire acondicionado, comenzará a funcionar con la dirección de flujo de aire ajustada anteriormente; por esta razón, la posición del deflector de aire podría no corresponderse con el icono del mando a distancia. Cuando esto ocurra, pulse i para ajustar de nuevo la dirección del aire.

Ajuste del temporizador

Ajuste de la velocidad del ventilador

Puede utilizar la función de temporizador para ahorrar energía y utilizar el aparato de aire acondicionado con más eficacia.

1 Pulse g repetidamente para ajustar la velocidad del ventilador.

- Seleccione R si desea aire natural. La velocidad del ventilador se ajusta automáticamente.

Setting the current time

1 Mantenga pulsado p durante más de 3 segundos. - Comenzará a parpadear el icono de la AM/PM en la parte inferior de la pantalla.

ESPAÑOL Este modo sólo hace circular el aire interior sin cambiar la temperatura de la habitación. En el modo de circulación se ilumina el indicador de refrigeración.

1 Pulse | para encender el aparato. 2 Pulse / para seleccionar el funcionamiento de circulación de aire. - Se muestra E en la pantalla.

12 FUNCIONES BÁSICAS

2 Pulse E o F para seleccionar los minutos.

3 Pulse p para terminar.

Cancelación de la función de temporizador

1 Pulse m o n para seleccionar el ajuste del temporizador para cancelarlo.

Encendido automático del aire acondicionado a una hora programada

- Para cancelar todos los ajuste del temporizador, pulse p.

- Comenzará a parpadear el icono de la parte inferior de la pantalla.

2 Pulse E o F para seleccionar los minutos.

3 Pulse p para terminar.

Apagado automático del aire acondicionado a una hora programada

Ajuste del modo de apagado automático (Sleep)

Utilice el modo de apagado automático para apagar el aire acondicionado automáticamente cuando vaya a dormir. 1 Pulse | para encender el aparato. 3 Pulse l 4 Pulse E o F para seleccionar la horas (hasta 7 horas). 5 Pulse p para terminar. - En el modo de apagado automático, se muestra T en la pantalla.

- Comenzará a parpadear el icono de la parte inferior de la pantalla.

2 Pulse E o F para seleccionar los minutos.

3 Pulse p para terminar.

NOTA En los modos de refrigeración y deshumidificación, la temperatura aumenta 1°C después de 30 minutos y 1°C adicional después de cada 30 minutos para que usted pueda dormir confortablemente.

La temperatura aumenta hasta 2°C con respecto a la temperatura predefinida.

FUNCIONES AVANZADAS 13

FUNCIONES AVANZADAS El aparato de aire acondicionado ofrece funciones avanzadas adicionales.

Cambio rápida de la temperatura de la habitación

Este modo le permite enfriar el aire interior rápidamente en verano, o calentarlo rápidamente en invierno.

1 Pulse | para encender el aparato. 2 Pulse h.

- En el modo Jet Cool, se emite una fuerte corriente de aire a una temperatura de

18°C durante 30 minutos. - En el modo de calor rápido, se emite una fuerte corriente de aire a una temperatura de 30°C durante 30 minutos.

Funcionamiento de limpieza automática Auto Clean

Durante el funcionamiento de refrigeración y deshumidificación, se genera humedad dentro de la unidad de interior. Utilice la función de limpieza automática para eliminar la humedad. 1 Pulse | para encender el aparato. 2 Pulse H. - Se muestra J en la pantalla.

- Si apaga el aparato, el ventilador funcionará durante 30 minutos y limpiará el interior de la unidad de interior.

NOTA Algunos botones no pueden utilizarse durante el funcionamiento de limpieza automática.

• Esta función no se puede utilizar en los modos de circulación de aire, Auto o cambio automático.

• Esta función puede no estar disponible, dependiendo del modelo.

(Funcionamiento Jet Cool/calefacción)

Purificación del aire interior

14 FUNCIONES AVANZADAS Funcionamiento automático

- La temperatura puede seleccionarse entre 18°C y 30°C. 4 Pulse g repeatedly to select the fan speed.

Modelos sólo de refrigeración

ESPAÑOL En este modo, la velocidad del ventilador y la temperatura se ajustan automáticamente, según la temperatura de la habitación.

1 Pulse | para encender el aparato. 2 Pulse f repetidamente para seleccionar el funcionamiento automático. 3 Pulse E o F para seleccionar el código de funcionamiento deseado si la temperatura es superior o inferior a la temperatura deseada. Código Descripción 2 Frío 1 Frío suave Mantener 0 temperatura de la habitación -1 Calor suave -2 Calor

NOTA Esta función puede no estar disponible, dependiendo del modelo.

Evita posible reclamaciones de los vecinos, reduciendo el ruido de las unidades exteriores. La presión del sonido de la unidad exterior en modo refrigeración y calefacción se reduce de 3dB con respecto al ruido clasificado. 1 Pulse | para encender la unidad. 2 Pulse C. - Se muestra I en la pantalla.

• En este modo no se puede ajustar la velocidad del ventilador, pero sí se puede hacer que el deflector de aire gire automáticamente.

• Esta función puede no estar disponible, dependiendo del modelo.

Este modo cambia el modo de funcionamiento automáticamente para mantener la temperatura seleccionada ±2°C. 1 Pulse | para encender el aparato. 2 Pulse f ripetutamente per selezionare l‘operazione di commutazione automatica. - Se muestra C en la pantalla.

Función de modo de silencio disponible bajo el siguiente ajuste de temperatura

- Refrigeración-posible rango de temperatura: Interior 18°C ~ 30°C, Exterior 18°C ~ 43°C - Calefacción-posible rango de temperatura: Interior 16°C ~ 30°C, Exterior 0°C ~ 24°C

• Ajuste disponible sólo con el aparato en funcionamiento El modo de silencio y

E/Control no están disponibles al mismo tiempo El modo de silencio y E/Control no están disponibles al mismo tiempo. Ajuste disponible sólo con el aparato en funcionamiento. • La capacidad puede reducirse cuando se selecciona el modo silencio para la unidad exterior. • En modo Circulacion de Aire y Humedad, no se puede utilizar esta funcion.

FUNCIONES AVANZADAS 15

Modo de control de energía

Brillo de la pantalla

(Configuración disponible en el modo de refrigeración de aire) Entrada Paso 1 : El consumo de energía en modo refrigeración se reduce del 25% con respecto a la capacidad clasificada. Entrada Paso 2 : El consumo de energía en modo refrigeración se reduce del 50% con respecto a la capacidad clasificada. 1 Pulse | para encender la unidad. 2 Pulse B. - Se muestra J en la pantalla.

Se puede ajustar el brillo de la pantalla de la unidad de interior.

1 Pulse \ para ajustar el brillo al nivel deseado.

NOTA Utilización del aire acondicionado sin el mando a distancia

Puede utilizar el botón On/Off de la unidad de interior para utilizar el aire acondicionado cuando no esté disponible el mando a distancia. Sin embargo, la velocidad del ventilador se ajustará en velocidad alta.

1 Abra la tapa frontal. - Levante ligeramente ambos lados de la tapa.

Funcion Modo de control de energía disponible bajo el siguiente ajuste de temperatura - Refrigeracion-posible rango de temperatura: Interior 18°C ~ 30°C, Exterior 21°C (69.8°F) ~ 32°C (89.6°F) - Calefaccion-posible rango de temperatura: Interior 16°C ~ 30°C, Exterior 0°C ~ 24°C

• En modo Refrigeracion, se puede utilizar esta funcion.

• Cada vez que se pulsa E/Control en el mando a distancia, se repiten y conmutan las funciones Paso 1, Paso 2. aparece la temperatura deseada durante 5 s. • La capacidad puede reducirse cuando se selecciona el modo silencio para la unidad exterior.

* La placa puede cambiar dependiendo del tipo de modelo.

2 Pulse el botón On/Off.

* La placa puede cambiar dependiendo del tipo de modelo.

ESPAÑOL Esta función puede no estar disponible, dependiendo del modelo.

16 FUNCIONES AVANZADAS

- Para los modelos de frío y calor, cambia el modo de funcionamiento, dependiendo de la temperatura ambiente. Temp habitaModo de funAjuste temp ción cionamiento Menos de

21°C ESPAÑOL Más de 21°C y menos de

24°C Funcionamiento de calefacción

23°C Funcionamiento de deshumidificación

22°C Funcionamiento de refrigeración

- Para modelos sólo de frío, la temperatura se ajusta en 22°C.

2 Pulse el botón On/Off y manténgalo pulsado durante 6 segundos.

- La unidad emitirá una señal acústica dos veces y el indicador parpadeará 6 veces.

* La placa puede cambiar dependiendo del tipo de modelo.

- Para reactivar la función, pulse el botón On/Off y manténgalo pulsado durante 6 segundos. La unidad emitirá una señal acústica dos veces y el indicador azul parpadeará 4 veces.

Reinicio automático del aparato de aire acondicionado Cuando se enciende de nuevo el aire acondicionado después de un corte de suministro, esta función restablece los ajustes previos. Esta función es un ajuste de fábrica.

* La placa puede cambiar dependiendo del tipo de modelo.

NOTA Si mantiene pulsado el botón On/Off durante 3-5 segundos, en vez de 6 segundos, la unidad cambiará al modo de prueba de funcionamiento. En la prueba de funcionamiento, la unidad emite una fuerte corriente de aire frío durante 18 minutos y, posteriormente, vuelve a los ajustes de fábrica.

Filtro de aire Consulte “Limpieza del filtro de aire”

2 semanas Filtro de micro VÉASE “Limpieza del filtro de micro protección 3M” 1 mes protección 3M Limpie la superficie de la unidad interior con un trapo suave y seco. Con regularidad Limpie la condensación del tubo de drenaje Cada 4 meses Unidade inteLimpie la condensación del bandeja de drenaje Una vez al año rior Limpie cuidadosamente el intercambiador de calor. Una vez al año Cambie las pilas del mando a distancia. Una vez al año Utilice vapor para limpiar el serpentín del intercambiador de calor y las salidas del panel (consulte a un técnico). Limpie el ventilador Unidad exte- Limpie la condensación del bandeja de drenaje rior Compruebe que todo el conjunto del ventilador se ha fijado correctamente. Compruebe los componentes eléctricos con chorros de aire. Limpie los componentes eléctricos con chorros de aire.

Una vez al año Una vez al año Una vez al año Una vez al año Una vez al año

• Apague el aparato y desconéctelo de la red antes de realizar cualquier trabajo de mantenimiento; de lo contrario, podrían producirse descargas eléctricas. • No utilice agua a una temperatura superior a 40°C para limpiar los filtros. Puede causar deformación y decoloración. • No utilice sustancias volátiles para limpiar los filtros. Pueden dañar la superficie del aparato de aire acondicionado. • No limpie el filtro 3M con agua, podría dañarse el filtro.

• La ubicación y forma de los filtros puede variar, dependiendo del modelo.

• Limpie los serpentines del intercambiador térmico de la unidad de exterior con regularidad, porque la suciedad acumulada en los serpentines puede reducir la eficacia del aparato y aumentar los costes de energía.

ESPAÑOL Si el aparato de aire acondicionado no se va a utilizar durante un largo periodo de tiempo, seque el mismo a fin de mantenerlo en las mejores condiciones.

1 Seque el aparato de aire acondicionado meticulosamente haciendo funcionar el modo Ventilador de 3 a 4 horas y desconecte el enchufe de alimentación. 2 Antes de volver a utilizar el aparato de aire acondicionado de nuevo, seque los componentes internos del mismo otra vez en modo Ventilador de 3 a 4 horas. Lo que ayudará a eliminar los olores que puedan haber sido generados por la humedad. Limpie el producto con regularidad para mantener un rendimiento óptimo y evitar posibles fallos. * Esta función puede no estar disponible, dependiendo del modelo. * La placa puede cambiar dependiendo del tipo de modelo.

18 MANTENIMIENTO Limpieza del filtro del aire.

Limpie el filtro de aire una vez cada dos semanas o más, si es necesario. 1 Apague el aparato y desconéctelo de la red. 2 Abra la tapa frontal. - Levante ligeramente ambos lados de la tapa.

Limpieza del Filtro de micro protección 3M

1 Apague el aparato y desconéctelo de la red.

2 Abra la tapa frontal y retire el filtro de aire

(véase “Limpieza del filtro de aire”).

3 Retire el Filtro de micro protección 3M.

* La placa puede cambiar dependiendo del tipo de modelo. * La placa puede cambiar dependiendo del tipo de modelo.

3 Sujete la pestaña del filtro de aire, levántela ligeramente y retírela del aparato.

4 Utilice un aspirador para eliminar la suciedad, no limpie el filtro 3M con agua, podría dañarse el filtro.

* La placa puede cambiar dependiendo del tipo de modelo.

4 Limpie los filtros con un aspirador o con agua templada.

- Si tiene dificultad para eliminar la suciedad, lave el filtro en agua templada con detergente. 5 Seque el filtro a la sombra.

• Recomendamos sustituir el filtro de micro protección 3M cada 6 meses.

• La ubicación y forma de los filtros puede variar, dependiendo del modelo. • Si necesita más filtros, por favor, contacte con el centro de servicio de LG. (Refiérase a la tarjeta de garantía)

SOLUCIÓN DE PROBLEMAS 19

SOLUCIÓN DE PROBLEMAS Función de autodiagnóstico

Este producto tiene integrada una función de autodiagnóstico. Si se produce un error, el indicador de la unidad de interior parpadeará en intervalos de 2 segundos. Si esto ocurre, póngase en contacto con su distribuidor o un servicio técnico.

Compruebe lo siguiente antes de ponerse en contacto con el servicio técnico.

Si el problema no se soluciona, póngase en contacto con su servicio técnico. Problema

Apague el aire acondicionado, desconecte el enchufe y póngase en contacto con el servicio técnico.

Hay olor a quemado y la unidad emite un sonido extraño.

Fugas de agua de la unidad interior, incluso con humedad baja. El cable de alimentación está dañado o genera un calor excesivo. Un interruptor, un disyuntor (seguridad, tierra) o un fusible no funcionan correctamente. El aparato de aire acondicionado está desconectado.

Compruebe que el enchufe está conectado a la toma de red.

Se ha fundido un fusible o la alimentación Sustituya el fusible o compruebe si se ha eléctrica está bloque- disparado el disyuntor. ada.

El aire acondicionado no funfallo de corriente. ciona

La tensión es demasiado baja o demasiado alta.

Apague el aparato de aire acondicionado cuando se produzca un fallo de alimentación eléctrica. Cuando se haya recuperado el suministro eléctrico, espere 3 minutos antes de volver a encender el aire acondicionado.

Compruebe si se ha disparado el disyuntor.

El aire acondicionado se apaga automáticaPulse de nuevo el botón de encendido. mente a una hora predefinida.

ESPAÑOL Antes de solicitar asistencia técnica

20 SOLUCIÓN DE PROBLEMAS Problema

ESPAÑOL El aire no circula correctamente.

Asegúrese de que no haya cortinas, persianas o mobiliario que bloqueen el frente del aparato de aire acondicionado.

El filtro de aire está sucio.

Limpie el filtro del aire una vez cada dos semanas. Para más información, consulte

“Limpieza del filtro de aire”.

La temperatura ambiente es demasiado alta.

En verano, puede necesitarse más tiempo para enfriar el aire interior. En este caso, seleccione el funcionamiento jet cool para enfriar el aire rápidamente.

El aire frío sale de la

El aire acondicionado no ge- habitación. nera aire frío.

Asegúrese de que no escape el aire frío a través de puntos de ventilación de la habitación.

La temperatura de la habitación es superior Ajuste la temperatura deseada a un nivel a la temperatura se- inferior a la temperatura actual. leccionada.

Hay una fuente de calor cerca.

No utilice un generador de calor, por ejemplo, un horno eléctrico o un quemador de gas, con el aire acondicionado en funcionamiento.

En el caso de la circulación de aire, el aire

Se ha seleccionado el sale del aparato no enfría ni calienta el aire funcionamiento de interior. Cambie el modo de funcionacirculación de aire. miento al modo de refrigeración. Se ha seleccionado el No se puede ajustar la velo- funcionamiento autocidad del ventilador. mático, jet cool o deshumidificación.

En algunos de funcionamiento, como los modos jet cool o deshumidificación, no se puede ajustar la velocidad del ventilador.

Seleccione un modo de funcionamiento en el que pueda ajustar la velocidad del ventilador.

Se ha seleccionado el

No se puede ajustar la tem- funcionamiento de peratura. circulación de aire o jet cool.

En algunos de funcionamiento, como los modos de circulación de aire o jet cool, no se puede ajustar la velocidad del ventilador. Seleccione un modo de funcionamiento en el que pueda ajustar la temperatura.

FRANCAIS MANUEL D’UTILISATION Para os seus registos

Agrafar a esta página a factura / recibo no caso de vir a precisar de comprovar a data de compra, ou para fins de garantia. Escrever aqui o número do modelo e respectivo número de série: Número do modelo: Número de série: Podem ser encontrados numa etiqueta colada na lateral de cada unidade. Nome do Revendedor: Data de Compra:

Temperatura Exterior

-10°C~24°C PORTUGUESE Modo de Controlo de energia

Modo de Controlo de energia

Configurar o temporizador

Método de funcionamento

2 Remova a película de protecção da etiqueta adesiva na parte de trás do suporte antes de anexá-lo à parede.

3 Pressionar p para terminar.

Modo de Controlo de energia

O filtro de ar está sujo.
