MANUAL DE USUARIO SX2 1200.6 PHOENIX GOLD

ESPECIFICACIONES DEL SX2 400.2

Los rangos de potencia RMS están clasificados en menos del 1% de THD @ a 14,4 voltios.

Número de Canales: 2

1Ω: N/A

2Ω: 200W × 2

4Ω: 100W × 2

4Ω: Modo Puente 400W x 1

Potencia RMS total

(Suma de potencia nominal): 400W

Puenteable:

Control de Filtro, Butterworth: FLAT/HP/LP

Incluye Control Remoto y Regulador

de Fase (RBPC) con BASS SHIFT® : N/A

40Hz EQ 0-6dB boost @ 40Hz: N/A

Selección de Entrada: Conmutable Balancedo/

Desbalanceado

300mV-8v Desbalanceado

600mV-16v Balanceado

Salida de señal: N/A

Relación Señal/Ruido (@ Estándar CEA): 76.5dB

Respuesta de Frecuencia: 10Hz-39KHz @ +/-3.0dB

Eficiencia (Promedio): 88%

Encendido automático:

Factor de amortiguación:

Clase de Topología:

Tipo de disipador de calor:

Tipo de refrigeración:

Voltaje de funcionamiento:

Encendido automático conmutable:

Tipo de fuente de alimentación:

Terminal de alimentación:

Terminal de altavoz:

Fusible recomendado:

Consumo de Corriente Promedio

14.4v Música:

RMD Opcional Listo:

Indicadores de luces:

Verde – Alerta de Sobrecarga

Ámbar – Protección contra corto

Rojo – Fusible interno quemado

Dimensiones (L x W x H):

267mm x 216mm x 51mm

Sí

superior a 250

Clase D

Aluminio extruido

Radiación

11.0V a 16.1V

Sí

Doble capa con OTM

Gestión térmica a bordo

4 Gauge

12 Gauge

40A

9A a 4 ohm

Sí

Azul - Funcionamiento Normal

circuito

10.5" × 8.5" × 2"

ESPECIFICACIONES DEL SX2 800.4

Los rangos de potencia RMS están clasificados en menos del 1% de THD @ a14,4 voltios.

Número de Canales: 4

1Ω: N/A

2Ω: 200W × 2

4Ω: 100W × 2

4Ω: Modo Puente 400W x 1

Potencia RMS total

(Suma de potencia nominal): 800W

Puenteable: Sí

Control de Filtro, Butterworth: FLAT/HP/LP

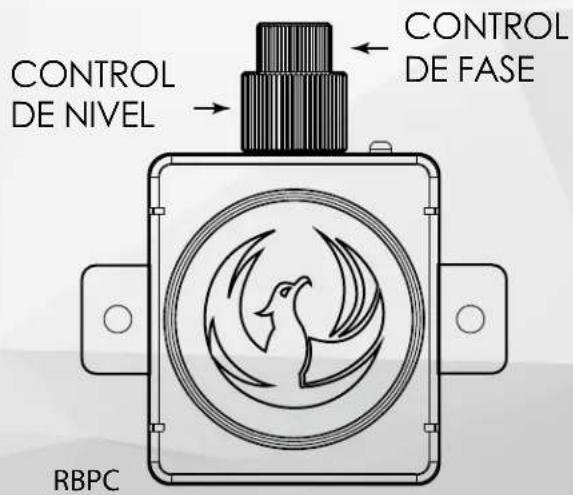

Incluye Control Remoto y Regulador

de Fase (RBPC) con BASS SHIFT® : Sí

40Hz EQ 0-6dB boost @ 40Hz: N/A

Selección de Entrada: Conmutable Balancedo/

Desbalanceado

300mV-8v Desbalanceado

600mV-16v Balanceado

Salida de señal: N/A

Relación Señal/Ruido (@ Estándar CEA): 76.5dB

Respuesta de Frecuencia: 10Hz-39KHz @ +/-3.0dB

Eficiencia (Promedio): 88%

Encendido automático:

Factor de amortiguación:

Clase de Topología:

Tipo de disipador de calor:

Tipo de refrigeración:

Voltaje de funcionamiento:

Encendido automático conmutable:

Tipo de fuente de alimentación:

Terminal de alimentación:

Terminal de altavoz:

Fusible recomendado:

Consumo de Corriente Promedio

14.4v Música:

RMD Opcional Listo:

Indicadores de luces:

Verde - Alerta de Sobrecarga

Ámbar - Protección contra corto

Rojo – Fusible interno quemado

Dimensiones (L x W x H)

387mm × 216mm × 51mm

Sí

superior a 200

Clase D

Aluminio extruido

Radiación

11.0V a 16.1V

Sí

Doble capa con OTM

Gestión térmica a bordo

4 Gauge

12 Gauge

50A

16A a 4 ohm

Sí

Azul - Funcionamiento Normal

circuito

15.25" × 8.5" × 2"

IMPORTANTE: Se incluye un certificado de energía para cada amplificador. Los amplificadores SX2 están clasificados de forma conservadora y excederán su capacidad de potencia RMS mostrada aquí. Todas las potencias y medidas RMS están a 14,4 voltios con un THD no superior al 1%.

SPECIFICATIONS

ESPECIFICACIONES DEL SX2 600.1

Los rangos de potencia RMS están clasificados en menos del 1% de THD @ a 14,4 voltios.

Número de Canales: 1

1Ω: 600W×1

2Ω: 450W×1

4Ω: 300W×1

Potencia RMS total

(Suma de potencia nominal): 600W

Puenteable:

N/A

Control de Filtro, Linkwitz-Riley: HP 10Hz - 120Hz (subsónico)

LP 40Hz - 240Hz @ 24dB/Oct

Incluye Control Remoto y Regulador

de Fase (RBPC) con BASS SHIFT®: Sí

40Hz EQ 0-6dB boost @ 40Hz: Si

Selección de Entrada: Conmutable Balancedo/

Desbalanceado

300mV-8v Desbalanceado

600mV-16v Balanceado

Salida de señal: 2 Canales RCA

Relación Señal/Ruido (@ Estándar CEA): 85.9dB

Respuesta de Frecuencia: 10Hz-39KHz @+/-3.0Db

10Hz - 250Hz @ +/-6.0dB

Eficiencia (Promedio): 85%

Encendido automático:

Factor de amortiguación:

Clase de Topología:

Tipo de disipador de calor:

Tipo de refrigeración:

Voltaje de funcionamiento:

Encendido automático conmutable:

Tipo de fuente de alimentación:

Terminal de alimentación:

Terminal de altavoz:

Fusible recomendado:

Consumo de Corriente Promedio

14.4v Música:

RMD Opcional Listo:

Indicadores de luces: Azul - Funcionamiento Normal

Verde – Alerta de Sobrecarga

Ámbar - Protección contra corto

Sí

superior a 200

Clase D

Aluminio extruido

Radiación

11.0V a 16.1V

Si

Doble capa con OTM

Gestión térmica a bordo

4 Gauge

12 Gauge

60A

[Non-Text]

15A a 4 ohm

Si

ento Normal

(1)

circuito

Rojo - Fusible interno quemado

Dimensiones (L x W x H):

337mm x 216mmx 51mm

13.25" × 8.5" × 2"

SX2 1200.1 SPECIFICATIONS

Los rangos de potencia RMS están clasificados en menos del 1% de THD @ a 14,4 voltios.

Número de Canales: 1

1Ω: 1200W x

2Ω: 900W×1

4Ω: 600W×1

Potencia RMS total

(Suma de potencia nominal): 1200W

Puenteable:

N/A

Control de Filtro, Linkwitz-Riley: HP 10Hz - 120Hz (subsónico)

FLAT/LP 40Hz - 240Hz @ 24dB/Oct

Incluye Control Remoto y Regulador

de Fase (RBPC) con BASS SHIFT®: Sí

40Hz EQ 0-6dB boost @ 40Hz: Sí

Selección de Entrada: Conmutable Balancedo/

Desbalanceado

300mV-8v Desbalanceado

600mV-16v Balanceado

Salida de señal: 2 Canales RCA

Relación Señal/Ruido (@ Estándar CEA): 86.3dB

Respuesta de Frecuencia: 11Hz - 250Hz @ +/-6.0dB

10Hz -39KHz +/-3dB LP BYPASSED

Eficiencia (Promedio): 85%

Encendido automático:

Factor de amortiguación:

Clase de Topología:

Tipo de disipador de calor:

Tipo de refrigeración:

Voltaje de funcionamiento:

Encendido automático conmutable:

Tipo de fuente de alimentación:

Terminal de alimentación:

Terminal de altavoz:

Fusible recomendado:

Consumo de Corriente Promedio

14.4v Música:

RMD Opcional Listo:

Indicadores de luces: Azul – Funcionamiento Normal

Verde - Alerta de Sobrecarga

Ámbar - Protección contra corto

SI

superior a 200

Clase D

Aluminio extruido

Radiación

11.0V a 16.1V

Sí

Doble capa con OTM

Gestión térmica a bordo

4 Gauge

12 Gauge

90A

26A a 4 ohm

Sí

ento Normal

2.1.1 本报告书（更新）

(1)

circuito

Rojo – Fusible interno quemado

Dimensiones (L x W x H):

Los rangos de potencia RMS están clasificados en menos del 1% de THD @ a 14,4 voltos.

Número de Canales: 6

1Ω: 1-4 N/A, 5-6 250W x 2

2Ω: 200W×6

4Ω: 150W×6

Puente 4Ω: 300W x 2

Puente 2Ω: 1-4 N/A, 5+6 500W x 1

Potencia RMS total

(Suma de potencia nominal): 1300W

Puenteable: Sí

Control de Filtro, Linkwitz-Riley: FLAT/HP/LP/BP

Incluye Control Remoto y Regulador

de Fase (RBPC) con BASS SHIFT®: Sí

40Hz EQ 0-6dB boost @ 40Hz: N/A

Selección de Entrada: Conmutable Balancedo/

Desbalanceado

300mV-8v Desbalanceado

600mV-16v Balanceado

Salida de Señal: N/A

Relación Señal/Ruido (@ Estándar CEA): 81.4dB

Respuesta de Frecuencia: 10Hz-39kHz @+/-3.0dB

Eficiencia (Promedio): 88%

Encendido automático:

Factor de amortiguación:

Clase de Topología

Tipo de disipador de calor:

Tipo de refrigeración:

Voltaje de funcionamiento:

Encendido automático conmutable:

Tipo de fuente de alimentación:

Terminal de alimentación:

Terminal de altavoz:

Fusible recomendado:

Consumo de Corriente Promedio

14.4v Música:

RMD Opcional Listo:

Indicadores de luces: Azul - Funcionamiento Normal

Verde - Alerta de Sobrecarga

Ámbar - Protección contra corto

Sí

superior a 200

Clase D

Aluminio extruido

Radiación

11.0V a 16.1V

Sí

Doble capa con OTM

Gestión térmica a bordo

4 Gauge

12 Gauge

75A

24A a 4 ohm

Sí

ento Normal

Rojo - Fusible interno quemado

Dimensiones (L x W x H):

489mm×216mm×51mm

19.25" × 8.5" × 2"

SX2 400.2 AMPLIFICADOR DE POTENCIA DE 2 CANALES

ENTRADA DE AUDIO

Conecte los cables de señal del preamplificador de la unidad fuente a estos terminales.

ENTRADAS

Seleccione entradas balanceadas o desbalanceadas, según el diseño de las fuentes de entrada para obtener el mejor rendimiento S / N.

ENCENDIDO AUTOMÁTICO

El encendido automático es útil cuando se conecta a un sistema OEM que no ofrece un cable de encendido a distancia para activar el amplificador. Cuando se conecta directamente al amplificador utilizando una señal de entrada de alto nivel, el circuito puede detectar la tensión de entrada (BTL <1v DC) y activar el amplificador. Si su sistema tiene un cable de encendido remoto estándar, utilice la entrada REM estándar. Si se trata de un sistema OEM que permanece activo incluso con la radio apagada (tensión en los cables de señal), mueva el interruptor a la posición OFF y localice un circuito alternativo o un dispositivo PAC para activar el amplificador.

FREQUENCIA

Ajuste de frecuencia de cruce variable de 55Hz - 4kHz @ 12dB por octava.

MODO

Utilice junto con el ajuste FREQ. Seleccione deshabilitar (FLAT), PasoAlto (HP) o PasoBajo (LP). Seleccione FLAT / HP / LP y luego ajuste FREQ al punto de crossover deseado.

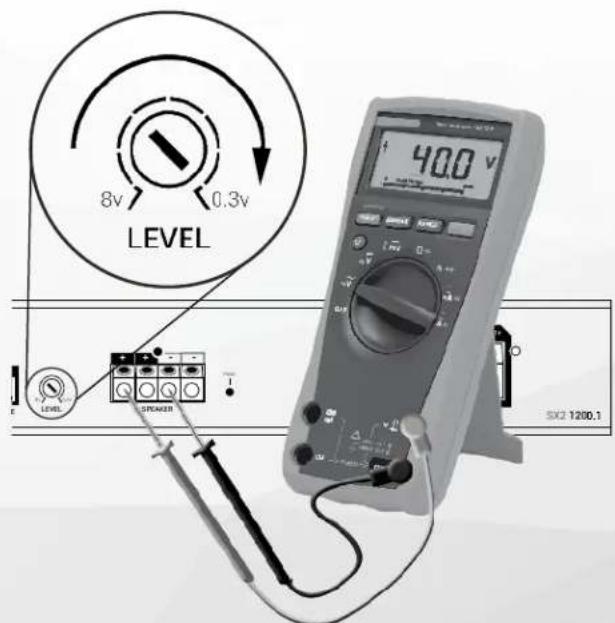

NIVEL

La sensibilidad de entrada, es utilizada para ajustar adecuadamente los niveles de señal de entrada de la fuente de señal y maximizar la salida del amplificador mientras elimina el ruido. El nivel no es un control de volumen, solo es para ajustar el nivel. Ajuste LEVEL para que coincida con el voltaje de salida de la fuente. Para referencia, una radio de recambio típica varía de 2v-4v de salida. Como mínimo, el uso de un multímetro y el material del programa de prueba es crítico para este paso.

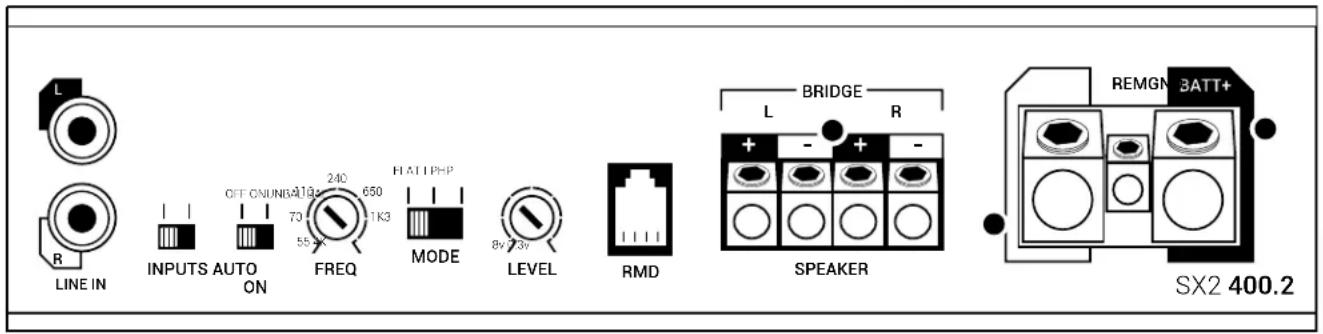

SX2 400.2

LINE IN INPUTS AUTO ON FREQ MODE LEVEL RMD BRIDGE L R SPEAKER REMGN BATT+ SX2 400.2

RMD

El puerto RMD es para conectar una pantalla de monitorización remota opcional (RMD). El RMD permite la visualización en tiempo real del voltaje del sistema.

ALTAVOZ

Las conexiones de altavoces se pueden configurar en estéreo (izquierda y derecha), mono (L + R) y mixto mono (L + R y L y R). La impedancia mínima de los altavoces es de 2Ω en estéreo o 4Ω mono / mixta mono. Cuando se puertea el amplificador en una carga Mono, sólo se utilizarán las salidas Left + y Right.

GND

Éste debe estar conectado al terminal negativo de la batería del automóvil o atornillado a una parte limpia y sin pintar del chasis del vehículo.

REM

Este debe estar conectado a un conmutado de +12V, normalmente un cable de disparo procedente de la unidad principal o encendido. Si el sistema no tiene un control remoto estándar activado, el uso de la función AUTO ENCENDIDO puede ser útil.

BATT+

Debe

conectarse el terminal positivo (+ 12V) de la batería del automóvil a través de un fusible de 30A. El fusible debe estar ubicado dentro de 18 pulgadas de la batería. Se recomienda el uso de alambre de cobre OFC (libre de oxígeno) de 8 o más, para obtener el mejor rendimiento.

TRI-LIGHT

Los indicadores de estado del amplificador LED de tres luces cambiarán los colores, de acuerdo con una matriz de variables del sistema.

Azul – Funcionamiento Normal

Green – Alerta de Sobrecarga

Ámbar – Protección contra corto circuito

Rojo- Fusible interno quemado

SX2 800.4 AMPLIFICADOR DE POTENCIA DE 4 CANALES

ENTRADA DE AUDIO

Conecte los cables de señal del preamplificador de la unidad de Fuente a esto terminales. Use de 2 o 4 canales de entrada seleccionables con el selector INPUT MODE.

ENTRADAS

Seleccione entradas balanceadas o no balanceadas según el diseño de las fuentes de entrada para obtener el mejor rendimiento S / N.

ENCENDIDO AUTOMÁTICO

El encendido automático es útil cuando se conecta a un sistema OEM que no ofrece un cable de encendido a distancia para activar el amplificador. Cuando se conecta directamente al amplificador utilizando una señal de entrada de alto nivel, el circuito puede detectar la tensión de entrada (BTL <1v DC) y activar el amplificador. Si su sistema tiene un cable de encendido remoto estándar, utilice la entrada REM estándar. Si se trata de un sistema OEM que permanece activo incluso con la radio apagada (tensión en los cables de señal), mueva

El interruptor a la posición OFF y localice un circuito alternativo o PAC para activar el amplificador.

MODO DE ENTRADA

Señal de entrada seleccionable para 2 o 4 canales. Si sólo están disponibles 2 canales de señal de entrada, seleccione 2CH para permitir que la señal se divida en CH 3 + 4.

HP 1+2

Utilicelo junto con el interruptor MODE. Selecciona deshabilitar (FLAT) o PasoAlto (HP). Si se selecciona HP, ajuste el dial al punto de cruce deseado, variable de 55Hz a 4kHz a 12dB por octava

NIVEL

La sensibilidad de entrada, es utilizada para ajustar adecuadamente los niveles de señal de entrada de la fuente de señal y maximizar la salida del amplificador mientras elimina el ruido El nivel no es un control de volumen, solo se usa para ajustar el nivel. Ajuste LEVEL para que coincida con el voltaje de salida de la fuente. Para referencia, una radio de recambio típica varía de 2v a 4v de salida. Como mínimo, el uso de un multímetro y el material del programa de prueba es crítico para este paso. Controles de nivel independientes están disponibles para los canales 1 + 2 y 3 + 4

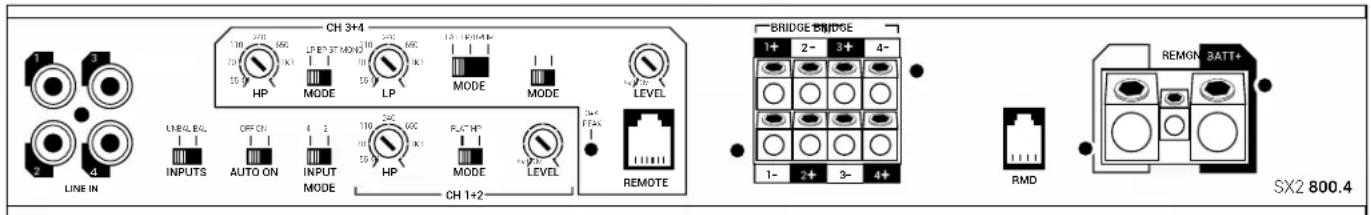

SX2 800.4

LINE IN UNREAL BAL INPUTS AUTO ON CH 3+4 HP MODE LP MODE LP MODE LEVEL OFF ON INPUT MODE CH 1+2 BRIDGE BRIDGE 1+ 2- 3+ 4- RMD REM0N BATT+ SX2 800.4

CONTROLES CH 3 + 4

Utilice junto con los interruptores MODE. Seleccione deshabilitar (FLAT), PasoAto (HP) o Pasobanda (BP) / PasoBajo (LP). Seleccione FLAT / HP / LP / BP y luego ajuste el punto de cruce deseado, variable de 55Hz a 4kHz a 12dB por octava. Si se desea LP o BP, mueva ambos interruptores a LP + LP o BP + BP. Si se selecciona Flat o HP, el interruptor LP / BP secundario se desactiva. Stereo (ST) o Mono también se pueden seleccionar para los canales 3 + 4 dependiendo de la aplicación.

PICO 3+4

Indicador LED de salida de pico para los canales 3 + 4. Útil cuando se utiliza para el ajuste del nivel del subwoofer. Ajuste el NIVEL para que el PEAK LED parpadee al conducir el amplificador duro, pero no tanto para que el LED permanezca encendido continuamente.

REMOTO

Al seleccionar LP para los canales 3 + 4 se activa este Puerto. Este puerto sirve para conectar el controlador de fase y el nivel remoto de graves (RBPC) con BASS SHIFT®. La característica única del RBPC con BASS SHIFT® permite un ajuste perfecto no sólo del nivel del subwoofer, sino también 0-180° de ajuste de fase desde la posición de escucha. La fase de ajuste adecuado permitirá una mayor respuesta de graves, dinámica e impacto en cualquier volumen. Para ajustar, toque un tono de prueba cerca de la superposición de cruce con el que haya ajustado el sistema, normalmente en el rango de 50 a100Hz. Con todos los altavoces del sistema y con un volumen moderado; Ajuste lentamente el dial de fase en el RBPC en todo el rango. Cuando el subwoofer está en fase con los otros altavoces del sistema, debe ser capaz de detectar un aumento de volumen "el punto ideal". Utilice el control de nivel para ajustar

la salida del subwoofer según sus preferencias y basado en el material del programa de música.

ALTAVOZ

Las conexiones de altavoces se pueden configurar en estéreo (1 y 2 o 3 y 4), Mono (1 + 2 o 3 + 4) y Mono Mixto(1 y 2, 3 + 4). La impedancia mínima de los altavoces es de 2Ω en estéreo o 4Ω mono. Cuando puentee el amplificador en una carga Mono, sólo se utilizarán las salidas 1 + y 2 - o 3 + y 4 en los canales puenteados.

RMD

El puerto RMD es para conectar una pantalla de monitorización remota opcional (RMD). El RMD permite la visualización en tiempo real del voltaje del sistema.

GND

Éste debe estar conectado al terminal negativo de la batería del automóvil o atornillado a una parte limpia y sin pintar del chasis del vehículo.

REM

Este debe estar conectado a + 12V conmutado, normalmente un cable de disparo procedente de la unidad principal o encendido. Si el sistema no tiene un control remoto estándar activado, el uso de la función AUTO ENCENDIDO puede ser útil.

BATT+

Debe conectarse el terminal positivo (+12V) de la batería del automóvil a través de un fusible de 30A. El fusible debe estar ubicado dentro de 18 pulgadas de la batería. Se recomienda el uso de alambre de cobre OFC (libre de oxígeno) de 8 o más, para obtener el mejor rendimiento.

TRI-LIGHT

Los indicadores de estado del amplificador LED Tri-light cambiarán los colores de acuerdo con una matriz de variables del sistema.

Blue - Funcionamiento Normal

Amber - Protección conta corto circuito

Green - Alerta de sobrevoltaje

Red- Fusible interno quemado

SX2 600.1 AMPLIFICADOR DE POTENCIA MONOBLOCK

ENTRADA DE AUDIO

Conecte los cables de señal del preamplificador de la unidad fuente a estos terminales.

FUERA DE LA LINEA

Se utiliza para conectar múltiples amplificadores sin degradar la intensidad de la señal. También se utiliza cuando se conectan amplificadores juntos en una configuración Maestro / Esclavo (Véase Maestro / Esclavo)

Seleccione entradas balanceadas o desbalanceadas según el diseño de fuentes de entrada para obtener el mejor rendimiento S / N.

ENCENDIDO AUTOMÁTICO

El encendido automático es útil cuando se conecta a un sistema OEM que no ofrece un cable de encendido a distancia para activar el amplificador. Cuando se conecta directamente al amplificador utilizando una señal de entrada de alto nivel, el circuito puede detectar la tensión de entrada (BTL <1v DC) y activar el amplificador. Si su sistema tiene un cable de encendido remoto estándar, utilice la entrada REM estándar. Si se trata de un sistema OEM que permanece activo incluso con la radio apagada (tensión en los cables de señal), mueva el interruptor a la posición OFF y localice un circuito alternativo o PAC para activar el amplificador.

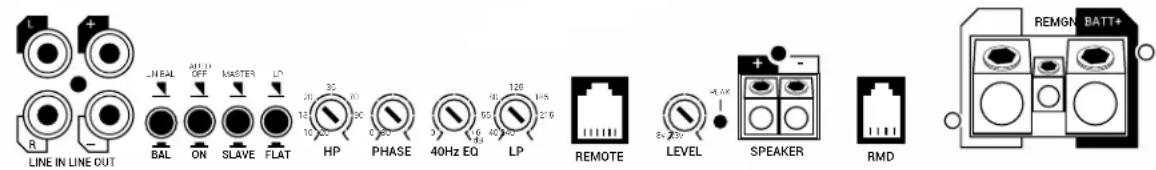

SX2 600.1

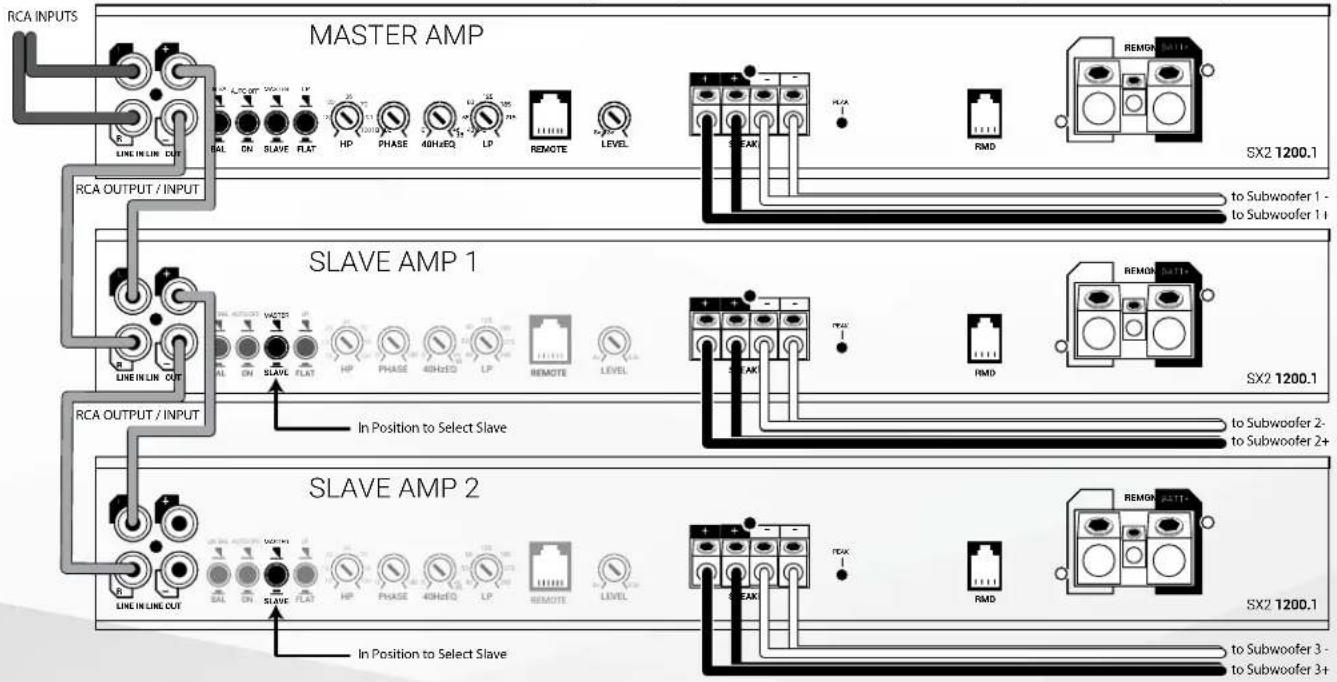

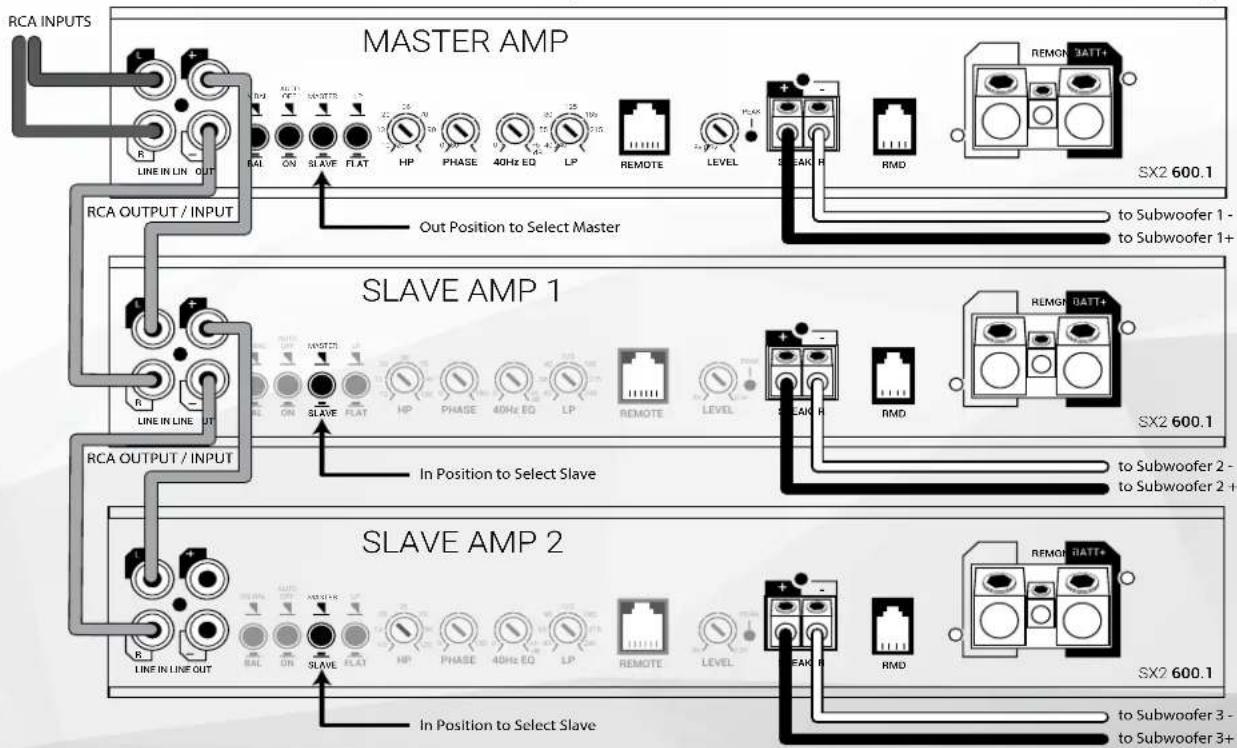

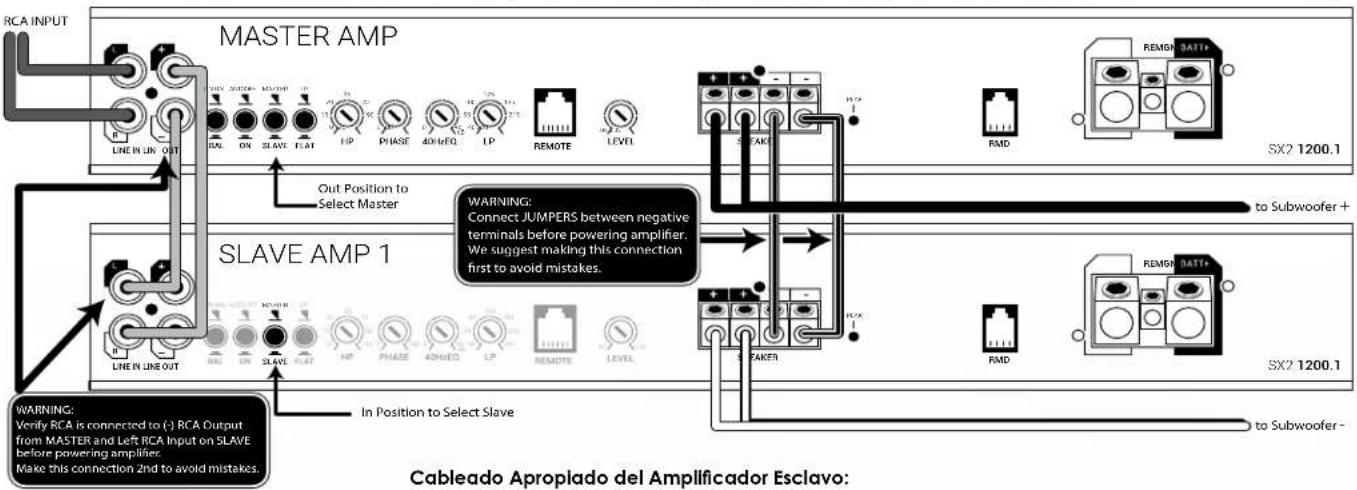

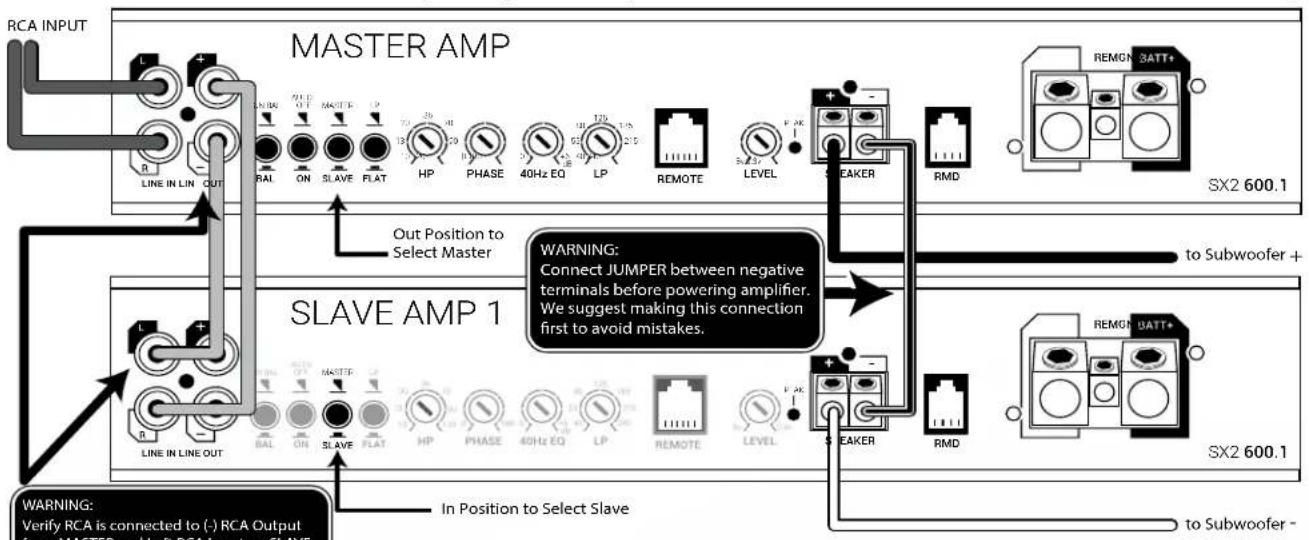

MAESTRO / ESCLAVO

Seleccione Master si solo hay un amplificador o no hay múltiples amplificadores conectados en modo Corriente o Vinculado. El modo Corriente le permitirá combinar 2 amplificadores SX2 600.1 como un solo amplificador y conducir una carga de 4Ω superior a 1200 vatios. El modo vinculado permitirá que cualquier número de amplificadores SX2 600.1 se conecten a un Master SX2 600.1 Permitiendo que todos los ajustes de los amplificadores conectados se realicen a través del amplificador maestro. Vea los diagramas para las configuraciones de cableado correctas.

LP / FLAT

Seleccione LP para las aplicaciones del subwoofer, también activará la entrada REMOTA. Seleccione FLAT para su uso con el procesador externo o para aplicaciones de rango completo.

HP

El HP ajusta un crossover de paso alto que se puede utilizar como un filtro subsónico. Utilícelo junto con el interruptor LP / FLAT. Si selecciona LP, ajuste el dial de HP al punto de cruce deseado, variable de 10Hz a 120Hz @ 24dB por octava. Típicamente se utiliza para sistemas de subwoofer ventilados y se ajusta a la frecuencia de sintonización de puertos para evitar la sobrecarga del subwoofer.

FASE

Ajuste a 180° en el amplificador para permitir el ajuste de RBPC. La característica única del RBPC con BASS SHIFT® permite un ajuste perfecto no sólo del nivel del subwoofer, sino también 0-180° de ajuste de fase desde la posición de escucha. La fase de ajuste adecuado permitirá una mayor respuesta de graves, dinámica e impacto en cualquier volumen. Si no utiliza el RBPC, ajuste la fase directamente desde el amplificador. Vea las Instrucciones RBPC para el ajuste del multiplicador.

SX2 600.1

40Hz EQ

Hasta 6dB de aumento de graves a 40Hz. Ajustar esto con la mentalidad de que menos es más, como es usual, solo se requieren ajustes menores (si los hay) para la mayoría de los sistemas modernos. La mayoría de los sistemas se beneficiarán del ajuste apropiado de la fase sin tener que utilizar la opción boost.

LP

Ajuste de frecuencia de crossover variable de paso bajo de 40Hz - 240Hz @ 24dB por octava.

REMOTO

Al seleccionar LP se activa este puerto. Este puerto sirve para conectar el controlador de fase y nivel de graves remoto (RBPC) con BASS SHIFT®. La característica única del RBPC con BASS SHIFT® permite un ajuste perfecto no sólo del nivel del subwoofer, sino también 0-180° de ajuste de fase desde la posición de escucha. La fase de ajuste adecuado permitirá una mayor respuesta de graves, dinámica e impacto en cualquier volumen. Para ajustar, toque un tono de prueba cerca de la superposición de cruce con el que haya ajustado el sistema, normalmente en el rango de 50-100Hz. Con todos los altavoces del sistema y con un volumen moderado; Ajuste lentamente el dial de fase en el RBPC en todo el rango. Cuando el subwoofer está en

en fase con los otros altavoces del sistema, usted debe ser capaz de detectar un aumento de volumen "el punto ideal". Ahora regrese el control al punto ideal y haga pequeños ajustes +/- hasta maximizar la salida. Ahora ha completado el ajuste de la fase y no debería tener que ajustar esto de nuevo. Utilice el control de nivel para ajustar la salida del subwoofer según sus preferencias según el material del programa de música.

NOTA: Para permitir el ajuste desde el controlador RBPC, el ajuste de fase debe ajustarse a la posición de 180° en el amplificador.

PICO

Indicador LED de salida de pico. Útil cuando se utiliza para el ajuste del nivel del subwoofer. Ajuste el NIVEL para que el PEAK LED parpadee al conducir el amplificador duro, pero no tanto para que el LED permanezca encendido continuamente.

SX2 600.1 AMPLIFICADOR DE POTENCIA MONOBLOCK

NIVEL

La sensibilidad de entrada, es utilizada para ajustar adecuadamente los niveles de señal de entrada de la fuente de señal y maximizar la salida del amplificador mientras elimina el ruído El nivel no es un control de volumen, solo se usa para ajustar el nivel. Ajuste LEVEL para que coincida con el voltaje de salida de la fuente. Para referencia, una radio de recambio típica varía de 2v a 4v de salida. Como mínimo, el uso de un multimetro y el material del programa de prueba es crítico para este paso.

ALTAVOZ

Las conexiones de los altavoces están etiquetadas +/- y aceptarán un cable de hasta 10GA.

RMD

El puerto RMD es para conectar una pantalla de monitorización remota opcional (RMD). El RMD permite la visualización en tiempo real del voltaje del sistema.

MAESTRO / ESCLAVO

El modo vinculado se utiliza cuando se usan múltiples amplificadores y altavoces con el deseo que actúen en concierto. El amplificador maestro controlará todos los amplificadores esclavos en esta configuración. Ajustar el amplificador maestro permitirá que los amplificadores esclavos se conviertan en duplicados exactos del Maestro, por lo tanto, hace la configuración fácil, mientras que obtiene resultados predecibles.

GND

Éste debe estar conectado al terminal negativo de la batería del automóvil o atornillado a una parte limpia y sin pintar del chasis del vehículo.

REM

Este debe estar conectado a + 12V conmutado, normalmente un cable de disparo procedente de la unidad principal o encendido. Si el sistema no tiene un control remoto estándar activado, el uso de la función AUTO ENCENDIDO puede ser útil.

BATT+

Debe conectarse el terminal positivo (+ 12V) de la batería del automóvil a través de un fusible de 30A. El fusible debe estar ubicado dentro de 18 pulgadas de la batería. Se recomienda el uso de alambre de cobre OFC (libre de oxígeno) de 8 o más, para obtener el mejor rendimiento.

TRI-LIGHT

Los indicadores de estado del amplificador LED Tri-light cambiarán los colores de acuerdo con una matriz de variables del sistema.

Blue – Funcionamiento Normal

Green - Alerta de sobrevoltaje

Amber - Protección conta corto circuito

Red- Fusible interno quemado

SX2 600.1 Modo Vinculado(múltiples subwoofers/amplificadores)

RCA INPUTS MASTER AMP LINE IN LIN OUT BAL ON SLAVE FLAT HP PHASE 40Hz EQ LP REMOTE LEVEL SLEAK H RMD RCA OUTPUT / INPUT Out Position to Select Master SLAVE AMP 1 LINE IN LINE OUT MASTER SLAVE FLAT HP PHASE 40Hz EQ LP REMOTE LEVEL SLEAK H RMD RCA OUTPUT / INPUT In Position to Select Slave SLAVE AMP 2 LINE IN LINE OUT SLAVE FLAT HP PHASE 40Hz EQ LP REMOTE LEVEL SLEAK H RMD In Position to Select Slave SMX2 600.1 to Subwoofer 1 - to Subwoofer 1+ SMX2 600.1 to Subwoofer 2 - to Subwoofer 2 + SMX2 600.1 to Subwoofer 3 - to Subwoofer 3+

Repita el proceso para la cantidad de amplificadores esclavos que necesite
Los ajustes de aumento, crossover, EQ y fase solo son necesarios en el amplificador maestro, los controles del amplificador esclavo están desactivados en modo esclavo

SX2 600.1 AMPLIFICADOR DE POTENCIA MONOBLOCK

Tiene un subwoofer gigantesco que desea potenciar? No hay problema! Usted puede juntar dos SX2 600, para formar una sola salida de 1200 vatios en 2 ohmios.

SX2 600.1 Modo Corriente (Múltiples amplificadores / un subwoofer en 2Ω mínimo)

Cableado Apropiado del Amplificador Esclavo:

El utilizar esta configuración dará como resultado un amplificador muy potente pero con ese poder viene la responsabilidad. El cableado adecuado es primordial, por favor lea y comprenda estos pasos antes de proceder.

El amplificador esclavo se convierte en un canal negativo en este sistema. El terminal de salida positivo del amplificador esclavo es ahora la salida negativa del altavoz en esta configuración del sistema. Antes de alimentar el amplificador debe conectarse un puente entre el terminal negativo maestro (marcado-) y el terminal negativo (marcado-) del esclavo. La conexión RCA entre el amplificador principal y el esclavo debe estar correctamente conectada antes de conectar el amplificador. Si no se siguen estos pasos correctamente, se pueden producir daños en ambos amplificadores y no se cubre bajo garantía.

Los ajustes de aumento, crossover, EQ y fase solo son necesarios en el amplificador maestro, los controles de amplificador esclavo están desactivados en modo esclavo

SX2 1200.1 AMPLIFICADOR

DE POTENCIA MONOBLOCK

ENTRADA DE AUDIO

Conecte los cables de señal del preamplificador de la unidad fuente a estos terminales.

FUERA DE LA LINEA

Se utiliza para conectar múltiples amplificadores sin degradar la intensidad de la señal. También se utiliza cuando se conectan amplificadores juntos en una configuración Maestro / Esclavo (Véase Maestro / Esclavo)

BAL / UNBAL

Seleccione entradas balanceadas o desbalanceadas según el diseño de fuentes de entrada para obtener el mejor rendimiento S / N.

ENCENDIDO AUTOMÁTICO

El encendido automático es útil cuando se conecta a un sistema OEM que no ofrece un cable de encendido a distancia para activar el amplificador. Cuando se conecta directamente al amplificador utilizando una señal de entrada de alto nivel, el circuito puede detectar la tensión de entrada (BTL <1v DC) y activar el amplificador. Si su sistema tiene un cable de encendido remoto estándar, utilice la entrada REM estándar. Si se trata de un sistema OEM que permanece activo incluso con la radio apagada (tensión en los cables de señal), mueva el interruptor a la posición OFF y localice un circuito alternativo o PAC para activar el amplificador.

MAESTRO / ESCLAVO

Seleccione Master si solo hay un amplificador o no hay múltiples amplificadores conectados en modo Corriente o Vinculado. El modo Corriente le permitirá combinar 2 amplificadores SX2 1200.1 como un solo amplificador y conducir una carga de 4Ω superior a 2400 vatios. El modo vinculado permitirá que cualquier número de amplificadores SX2 1200.1 se conecten a un Master SX2 1200.1 Permitiendo que todos los ajustes de los amplificadores conectados se realicen a través del amplificador maestro. Vea los diagramas para las configuraciones de cableado correctas.

LP/FLAT

Seleccione LP para las aplicaciones del subwoofer, también activará la entrada REMOTA. Seleccione FLAT para su uso con el procesador externo o para aplicaciones de rango completo.

HP

El HP ajusta un crossover de paso alto que se puede utilizar como un filtro subsónico. Utilicelo junto con el interruptor LP / FLAT. Si selecciona LP, ajuste el dial de HP al punto de cruce deseado, variable de 10Hz a 120Hz @ 24dB por octava. Típicamente se utiliza para sistemas de subwoofer ventilados y se ajusta a la frecuencia de sintonización de puertos para evitar la sobrecarga del subwoofer.

FASE

Ajuste a 180° en el amplificador para permitir el ajuste de RBPC. La característica única del RBPC con BASS SHIFT® permite un ajuste perfecto no sólo del nivel del subwoofer, sino también 0-180° de ajuste de fase desde la posición de escucha. La fase de ajuste adecuado permitirá una mayor respuesta de graves, dinámica e impacto en cualquier volumen. Si no utiliza el RBPC, ajuste la fase directamente desde el amplificador. Vea las Instrucciones RBPC para un ajuste adecuado.

SX2 1200.1

LINE IN LINE OUT

SX2 1200.1

40Hz EQ

Hasta 6dB de aumento de graves a 40Hz. Ajustar esto con la mentalidad de que menos es más, como es usual, solo se requieren ajustes menores (si los hay) para la mayoría de los sistemas modernos. La mayoría de los sistemas se beneficiarán del ajuste apropiado de la fase sin tener que utilizar la opción boost.

LP

Ajuste de frecuencia de crossover variable de paso bajo de 40Hz - 240Hz @ 24dB por octava.

REMOTO

Al seleccionar LP se activa este puerto. Este puerto sirve para conectar el controlador de fase y nivel de graves remoto (RBPC) con BASS SHIFT®. La característica única del RBPC con BASS SHIFT® permite un ajuste perfecto no sólo del nivel del subwoofer, sino también 0-180° de ajuste de fase desde la posición de escucha. La fase de ajuste adecuado permitirá una mayor respuesta de graves, dinámica e impacto en cualquier volumen. Para ajustar, toque un tono de prueba cerca de la superposición de cruce con el que haya ajustado el sistema, normalmente

en el rango de 50-100Hz. Con todos los altavoces del sistema y con un volumen moderado; Ajuste lentamente el dial de fase en el RBPC en todo el rango. Cuando el subwoofer está en fase con los otros altavoces del sistema, usted debe ser capaz de detectar un aumento de volumen "el punto ideal". Ahora regrese el control al punto ideal y haga pequeños ajustes +/- hasta maximizar la salida. Ahora ha completado el ajuste de la fase y no debería tener que ajustar esto de nuevo. Utilice el control de nivel para ajustar la salida del subwoofer según sus preferencias según el material del programa de música.

NOTA: Para permitir el ajuste desde el controlador RBPC, el ajuste de fase debe ajustarse a la posición de 180° en el amplificador.

PICO

Indicador LED de salida de pico. Útil cuando se utiliza para el ajuste del nivel del subwoofer. Ajuste el NIVEL para que el PEAK LED parpadee al conducir el amplificador duro, pero no tanto para que el LED permanezca encendido continuamente.

SX2 1200.1 AMPLIFICADOR DE POTENCIA MONOBLOCK

BASS SHIFT

NIVEL

La sensibilidad de entrada, es utilizada para ajustar adecuadamente los niveles de señal de entrada de la fuente de señal y maximizar la salida del amplificador mientras elimina el ruido El nivel no es un control de volumen, solo se usa para ajustar el nivel. Ajuste LEVEL para que coincida con el voltaje de salida de la fuente. Para referencia, una radio de recambio típica varía de 2v a 4v de salida. Como mínimo, el uso de un multimetro y el material del programa de prueba es crítico para este paso.

ALTAVOZ

Las conexiones de los altavoces están etiquetadas +/- y aceptarán un cable de hasta 10GA.

RMD

El puerto RMD es para conectar una pantalla de monitorización remota opcional (RMD). El RMD permite la visualización en tiempo real del voltaje del sistema.

MAESTRO / ESCLAVO

El modo vinculado se utiliza cuando se usan múlliples amplificadores y altavoces con el deseo que actúen en concierto. El amplificador maestro controlará todos los amplificadores esclavos en esta configuración. Ajustar el amplificador maestro permitirá que los amplificadores esclavos se conviertan en duplicados exactos del Maestro, por lo tanto, hace la configuración fácil, mientras que obtiene resultados predecibles.

GND

Éste debe estar conectado al terminal negativo de la batería del automóvil o atornillado a una parte limpia y sin pintar del chasis del vehículo.

REM

Este debe estar conectado a + 12V conmutado, normalmente un cable de disparo procedente de la unidad principal o encendido. Si el sistema no tiene un control remoto estándar activado, el uso de la función AUTO ENCENDIDO puede ser útil.

BATT+

Debe conectarse el terminal positivo (+ 12V) de la batería del automóvil a través de un fusible de 30A. El fusible debe estar ubicado dentro de 18 pulgadas de la batería. Se recomienda el uso de alambre de cobre OFC (libre de oxígeno) de 8 o más, para obtener el mejor rendimiento.

TRI-LIGHT

Los indicadores de estado del amplificador LED Tri-light cambiarán los colores de acuerdo con una matriz de variables del sistema.

Azul - Funcionamiento Normal

Verde - Alerta de sobrevoltaje

Ámbar - Protección contra corte circuito

Rojo-Fusible interno quemado

SX2 1200.1 Modo Vinculado (múltiples subwoofers/amplificadores)

Repita el proceso para la cantidad de amplificadores esclavos que necesite.
Los ajustes de aumento, crossover, EQ y fase solo son necesarios en el amplificador maestro, los controles del amplificador esclavo están desactivados en modo esclavo

SX2 1200.1 AMPLIFICADOR

DE POTENCIA MONOBLOCK

Maestro / Esclavo Modo Corriente

Tiene un subwoofer gigantesco que desea potenciar?

No hay problema! Usted puede juntar dos SX2 1200. Para

formar una sola salida de 2400 vatios en 2 ohmios.

SX2 1200.1 Modo Corriente (múltiples amplificadores / un subwoofer en 2Ω mínimo)

Cableado Apropiado del Amplificador Esclavo:

El utilizar esta configuración dará como resultado un amplificador muy potente pero con ese poder viene la responsabilidad. El cableado adecuado es primordial, por favor lea y comprenda estos pasos antes de proceder.

El amplificador esclavo se convierte en un canal negativo en este sistema. El terminal de salida positivo del amplificador esclavo es ahora la salida negativa del altavoz en esta configuración del sistema. Antes de alimentar el amplificador debe conectarse un puente entre el terminal negativo maestro (marcado-) y el terminal negativo (marcado-) del esclavo. La conexión RCA entre el amplificador principal y el esclavo debe estar correctamente conectada antes de conectar el amplificador. Si no se siguen estos pasos correctamente, se pueden producir daños en ambos amplificadores y no se cubre bajo garantía.

Los ajustes de aumento, crossover, EQ y fase solo son necesarios en el amplificador maestro, los controles de amplificador esclavo están desactivados en modo esclavo

SX2 1200.6 AMPLIFICADOR DE POTENCIA DE 6 CANALES

ENTRADA DE AUDIO

Conecte los cables de señal del preamplificador de la unidad de Fuente a esto terminales. Use de 5 o 6 canales de entrada seleccionables con el selector INPUT MODE.

ENTRADAS

Seleccione entradas balanceadas o desbalanceadas según el diseño de las fuentes de entrada para obtener el mejor rendimiento S / N.

ENCENDIDO AUTOMÁTICO

El encendido automático es útil cuando se conecta a un sistema OEM que no ofrece un cable de encendido a distancia para activar el amplificador. Cuando se conecta directamente al amplificador utilizando una señal de entrada de alto nivel, el circuito puede detectar la tensión de entrada (BTL <1v DC) y activar el amplificador. Si su sistema tiene un cable de encendido remoto estándar, utilice la entrada REM estándar. Si se trata de un sistema OEM que permanece activo incluso con la radio apagada (tensión en los cables de señal), mueva

El interruptor a la posición OFF y localice un circuito alternativo o PAC para activar el amplificador.

INPUT MODE

Señal de entrada seleccionable para 4 o 6 canales. Si sólo están disponibles 2 canales de señal de entrada, seleccione 4CH para permitir que la señal se divida en CH 5 + 6. Seleccionando 1-4.

HP 1+2

Utilícelo junto con el interruptor MODE. Selecciona deshabilitar (FLAT) o PasoAlto (HP). Si se selecciona HP, ajuste el dial al punto de cruce deseado, variable de 55Hz a 4kHz a 12dB por octava

NIVEL

La sensibilidad de entrada, es utilizada para ajustar adecuadamente los niveles de señal de entrada de la fuente de señal y maximizar la salida del amplificador mientras elimina el ruido El nivel no es un control de volumen, solo se usa para ajustar el nivel. Ajuste LEVEL para que coincida con el voltaje de salida de la fuente. Para referencia, una radio de recambio típica varía de 2v a 4v de salida. Como mínimo, el uso de un multímetro y el material del programa de prueba es crítico para este paso. Controles de nivel independientes están disponibles para los canales 1 + 2 y 3 + 4

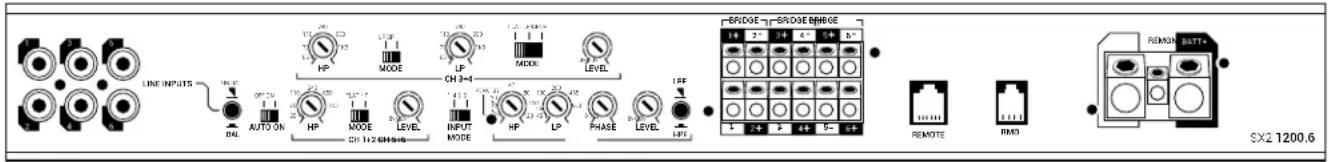

SX2 1200.6

LINE INPUTS DAL AUTO ON HP MODE CH 3-4 MODE LP MODEL LEVEL INPUT MODE HP LP PHASE LEVEL LPF BRIDGE BRIDGE BHRGE 1 2 3 4 5 6 1+ 2+ 3+ 4+ 5+ 6+ REMONE BATT+ 1+ 2+ 3+ 4+ 5+ 6+ REMOTE RIM3 SX2 1200.6

CONTROLES CH 3 + 4

Utilice junto con los interruptores MODE. Seleccione deshabilitar (FLAT), PasoAto (HP) o Pasobanda (BP) / PasoBajo (LP). Seleccione FLAT / HP / LP / BP y luego ajuste el punto de cruce deseado, variable de 55Hz a 4kHz a 12dB por octava. Si se desea LP o BP, mueva ambos interruptores a LP + LP o BP + BP. Si se selecciona Flat o HP, el interruptor LP / BP secundario se desactiva. Stereo (ST) o Mono también se pueden seleccionar para los canales 3 + 4 dependiendo de la aplicación.

PICO 5+6

Indicador LED de salida de pico para los canales 5 + 6. Útil cuando se utiliza para el ajuste del nivel del subwoofer. Ajuste el NIVEL para que el PEAK LED parpadee al conducir el amplificador duro, pero no tanto para que el LED permanezca encendido continuamente.

CONTROLES CH 5+6

Utilícelo junto con los interruptores INPUT MODE. Nota: Si selecciona CH5 / 6 en INPUT MODE, se deshabilitarán los controles 5 + 6 con excepción del nivel PasoAto (HP) o Pasobanda (BP) / Subsónico/ PasoBajo (LP). Seleccione y luego ajuste el punto de cruce deseado, variable de 55Hz a 4kHz @ 12dB por octava.

LPF/HPF

Seleccione LPF para las aplicaciones de subwoofer, este también activará la entrada REMOTE. Seleccione HPF para su uso con procesador externo o para aplicaciones de rango completo. El HP desactiva las funciones de crossover.

HP

HP ajusta un crossover de paso alto que se puede utilizar como un filtro subsónico. Utilice junto con el interruptor LPF / HPF. Si se selecciona LPF, ajuste el dial HP al punto de cruce deseado, variable de 10Hz a 50kHz @ 24dB por octava. Tipicamente se utiliza para sistemas de subwoofer ventilados y se ajusta a la frecuencia de sintonización de puertos para evitar la sobrecarga del subwoofer.

FASE

Ajuste a 180° en el amplificador para permitir el ajuste de RBPC. La característica única del RBPC con BASS SHIFT® permite un ajuste perfecto no sólo del nivel del subwoofer, sino también 0-180° de ajuste de fase desde la posición de escucha. La fase de ajuste adecuado permitirá una mayor respuesta de graves, dinámica e impacto en cualquier volumen. Si no utiliza el RBPC, ajuste la fase directamente desde el amplificador. Vea las Instrucciones RBPC para un ajuste adecuado.

ALTAVOZ

Las conexiones de altavoces se pueden configurar en estéreo (1 y 2, 3 y 4 o 5 y 6), Mono (1 + 2, 3 + 4 y 5 + 6) y Mono Mixto (1 y 2, 3 y 4, 5 + 6). La impedancia mínima de los altavoces es de 2Ω en estéreo o 4Ω mono. Cuando se puentea el amplificador en una carga Mono, sólo se utilizarán las salidas 1 + y 2 -, 3 + y 4 - o 5 + y 6 - en los canales puenteados.

SX2 1200.6 AMPLIFICADOR DE POTENCIA DE 6 CANALES

REMOTO

Seleccionando INPUT MODE 1-4 más LP para los canales 5 + 6 activa este puerto. Este puerto sirve para conectar el controlador de fase y nivel de graves remoto (CRGCF) con BASS SHIFT®. La característica única del CRGCF con BASS SHIFT® permite un ajuste perfecto no sólo del nivel del subwoofer, sino también 0-180° de ajuste de fase desde la posición de escucha. La fase de ajuste adecuado permitirá una mayor respuesta de graves, dinámica e impacto en cualquier volumen. Para ajustar, toque un tono de prueba cerca de la superposición de cruce con el que haya ajustado el sistema, normalmente en el rango de 50-100Hz. Con todos los altavoces del sistema y con un volumen moderado; Ajuste lentamente el dial de fase en el RBPC en todo el rango. Cuando el subwoofer está en fase con los otros altavoces del sistema, usted debe ser capaz de detectar un aumento de volumen "el punto ideal". Ahora regrese el control al punto ideal y haga pequeños ajustes +/- hasta maximizar la salida. Ahora ha completado el ajuste de la fase y no debería tener que ajustar esto de nuevo. Utilice el control de nivel para ajustar la salida del subwoofer según sus preferencias según el material del programa de música.

RMD

El puerto RMD es para conectar una pantalla de monitorización remota opcional (RMD). El RMD permite la visualización en tiempo real del voltaje del sistema.

RBPC

El primer paso si se utiliza el RBPC y se planea utilizar la función de ajuste de fase es ajustar la fase en el amplificador de conexión a 180° (excepto para el SX2 800.4).

CARACTERISTICAS

La característica única del RBPC con BASS SHIFT® permite un ajuste perfecto no sólo del nivel del subwoofer, sino también 0-180° de ajuste de fase desde la posición de donde se escucha. La fase de ajuste adecuado permitirá una mayor respuesta de graves, dinámica e impacto en cualquier volumen. Si no se utiliza el CRGCF en absoluto o el ajuste de fase; Ajuste la fase directamente desde el amplificador. Junto con el ajuste de nivel y fase de graves, el CRGCF también ofrece el estado del amplificador para la potencia y el pico con el LED integrado. Si ajusta el nivel, puede detectar fácilmente si está conduciendo el amplificador por medio de la indicación de pico cambiando de parpadeo a sólido.

INSTALACIÓN

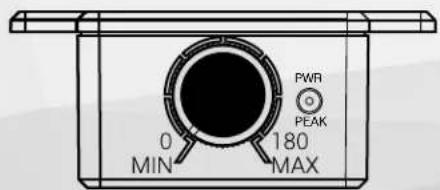

Conecte el RBPC al amplificador a través del cable de conexión incluido. Encuentre un lugar adecuado que permita un fácil acceso a los controles y monte el CRGCF.

0 MIN 180 MAX PWR PEAK

GND

Éste debe estar conectado al terminal negativo de la batería del automóvil o atornillado a una parte limpia y sin pintar del chasis del vehículo.

REM

Este debe estar conectado a + 12V conmutado, normalmente un cable de disparo procedente de la unidad principal o encendido. Si el sistema no tiene un control remoto estándar activado, el uso de la función AUTO ENCENDIDO puede ser útil.

BATT+

Debe conectarse el terminal positivo (+12V) de la batería del automóvil a través de un fusible de 30A. El fusible debe estar ubicado dentro de 18 pulgadas de la batería. Se recomienda el uso de alambre de cobre OFC (libre de oxígeno) de 8 o más, para obtener el mejor rendimiento.

TRI-LIGHT

Los indicadores de estado del amplificador LED Tri-light cambiarán los colores de acuerdo con una matriz de variables del sistema.

Blue – Funcionamiento Normal Green – Alerta de sobrevoltaje Amber – Protección conta corto circuito Red- Fusible interno quemado

RBPC - CONTROL REMOTO DE GRAVES Y CONTROLADOR DE FASE CON BASS SHIFT®

AJUSTE

Para ajustar, toque un tono de prueba cerca de la superposición de cruce con el que haya ajustado el sistema, normalmente en el rango de 50 a100Hz. Con todos los altavoces del sistema y con un volumen moderado; ajuste lentamente el dial de fase en el RBPC en todo el rango. Cuando el subwoofer está en fase con los otros altavoces del sistema, usted debe ser capaz de detectar un aumento de volumen "el punto ideal". Ahora regresa el control al punto ideal y haga pequeños ajustes +/- hasta maximizar la salida. Ahora ha completado el ajuste de la fase y no debería tener que ajustar esto de nuevo. Utilice el control de nivel para ajustar la salida del subwoofer según sus preferencias basado en el material musical del programa.

CONTROL DE NIVEL CONTROL DE FASE RBPC

AJUSTE DEL SISTEMA - BÁSICO.

1. Instale todos los fusibles del sistema.
2. Ajuste los controles de sensibilidad de entrada del amplificador (LEVEL) a sus posiciones mínimas (en sentido contrario a las agujas del reloj).
3. Ajuste todos los crossovers del amplificador de acuerdo con el diseño de su sistema.
4. Haga los ajustes preliminares a la frecuencia de cruce, generalmente 80Hz es buen punto de partida para paso alto y bajo. Puede ser necesario afinar la frecuencia de crossover más tarde para obtener una mejor calidad de sonido general.
5. Si usa un RBPC, ajustelo al máximo (en el sentido de las agujas del reloj).
6. Encienda la unidad central con el volumen ajustado al mínimo.
7. Compruebe visualmente que el amplificador está encendido por la alimentación LED.
8. Compruebe el estado de todos los demás componentes para asegurarse de que estén encendidos.
9. Ajuste los controles de tono, balance y nivel de la unidad central en la posición central (plana). Desactive cualquier volumen u otras funciones de procesamiento de señales.
10. Ajuste el control de volumen de la unidad central a del volumen máximo. Reproduzca música que normalmente escucha a través del sistema.

11. Suba la sensibilidad o el control de nivel de entrada en el amplificador hasta que los altavoces alcancen la salida máxima sin distorsión.

12. Repila los ajustes del nivel de sensibilidad para todos los otros amplificadores.

13. Reduzca el volumen de la unidad central a un nivel cómodo.
14. Escuche varias selecciones musicales para comprobar el equilibrio general del sistema. Compara la parte del frente con la trasera, el midbass con el midrange, etc.
    Si un conjunto de altavoces es demasiado alto en comparación con el otro, entonces su nivel debe ser bajado para que se mezclen correctamente con los otros altavoces.
    Nota: Para subwoofers controlados por el control de nivel remoto, mantenga el ajuste de nivel del paso 11 o 12. Utilice el control para mezclar subwoofers con el resto del sistema. El volumen del subwoofer correcto cambiará dependiendo del ruido de la y las diferencias en las grabaciones.
15. Sintonice con precisión las frecuencias de cruce para lograr la mezcla más suave posible de cada conjunto de altavoces.
16. Ajuste los controles de ecualización de graves en el amplificador, la unidad principal o el procesador si es necesario para aumentar la salida.
    Nota: utilice estos controles con moderación. Cada 3dB de impulso requiere el doble de la potencia a 45Hz. Si su sistema de subwoofer requiere un gran impulso para sonar bien, puede haber un problema.
    Busque woofers fuera de fase, una caja de subwoofer con fugas o un tamaño de caja incorrecto.
17. Con todos los niveles ajustados correctamente, el sistema alcanzará la salida máxima sin distorsión total al nivel de volumen establecido en el paso 10.

AJUSTE DE SISTEMA - AVANZADO

Ajuste Avanzado (Método Recomendado)

1. Desconecte todos los cables del altavoz del amplificador.
2. Desconecte los RCA de cualquier otro amplificador del sistema.
3. Si usa RBPC, gire el NIVEL completamente a la derecha. (Salida completa)
4. Seleccione un tono de prueba dentro del rango de la salida al que va a conectar el amplificador. Highpass (5kHz), Midrange (1kHz), Bajo 80Hz.
5. Ajuste la unidad de la fuente a 85% de potencia completa y reproduzca el tono de prueba seleccionado.
6. Con el DMM ajustado al voltaje de CA, mida la salida del amplificador (solamente un canal por el control de nivel es necesario)
7. Con el tono de prueba tocando, gire lentamente el control de nivel en el sentido de las agujas del relaj hasta que el voltaje objetivo se muestre en DMM. (Véase el diagrama a continuación)
8. Repita para todos los amplificadores / pares de canales en el sistema.
9. Ahora ha ajustado su amplificador (s) para obtener un rendimiento máximo. No ajuste el nivel más alto desde este punto hacia delante. Reconecte los altavoces.

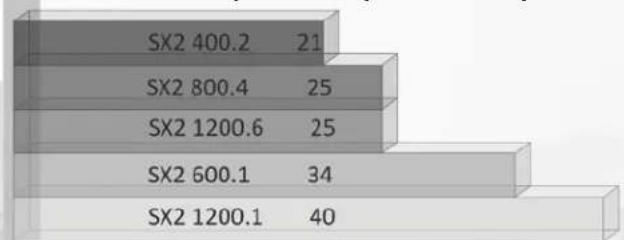

Control del Amplificador para el Voltaje de Salida

1. Ajuste todos los crossovers y escuche el sistema.

Nivel de coincidencia:

Si los niveles de salida no coinciden, determine qué altavoces son demasiado altos en comparación con los demás. Seleccione el control de nivel a estos altavoces "más fuertes" y bajelo para que coincida con los demás. Escuche de nuevo y reajuste si es necesario. No aumente los niveles más allos que el punto de ajuste que se determinó en el paso 7. Este método proporcionará el mejor rango dinámico, no presentará distorsión y tendrá un nivel de ruido muy bajo.

Gire LEVEL lentamente hacia la derecha hasta que el DMM lea el voltaje seleccionado

8v 0.3v LEVEL 40.0 v LEVEL STEAMER SX2 1200.1

SOLUCIÓN DE PROBLEMAS

TRI-LIGHT

La solución de problemas es fácil gracias a los indicadores de estado de Tri-Light. Si el amplificador no funciona, haga referencia a éstos primero para acceder al estado actual y la dirección según sea necesario.

Los indicadores de estado del amplificador LED de tres luces cambiarán los colores de acuerdo con una matriz de variables del sistema.

Sin Iluminación - Sin Encender

Azul - Funcionamiento Normal Verde - Alerta de Sobrevoltaje Rojo- Fusible interno quemado Ambar - Protección contra corto circuito

SIN ENCENDER:

Compruebe la tensión en el amplificador con un DMM (voltímetro),

+ 12v y R (con la unidad central encendida) la tensión debe registrar entre 11.5V y 16.1V, cuando se utiliza el cable de tierra adjunto del amplificador. Compruebe que la base del amplificador este en buen estado y tenga una conexión sólida. Compruebe el fusible de la batería. Utilice un medidor para verificar la conexión de un extremo del fusible a otro, las roturas no siempre son visibles. Si el fusible está fundido, compruebe el cable de alimentación y también el amplificador para un cortocircuito. Si el corto está en el propio amplificador, consulte a su distribuidor Phoenix Gold. Si no hay ningún cortocircuito, reemplace el fusible.

LED VERDE ILUMINADO:

Revise el sistema de carga para detecta si hay alta tensión. Mida con un DMM y verifique que la tensión no exceda de 16.1V

LED AZUL ILUMINADO, SIN SONIDO:

Apague el amplificador y compruebe todos los cables de señal de entrada y salida y las conexiones de alimentación. Compruebe los altavoces para detectar cortos con un DMM (voltímetro) o conectándolos a otra fuente de audio. Después de asegurarse de que todo está correcto, vuelva a encender el amplificador.

LED ROJO ILUMINADO:

Fusible interno quemado, visite un distribuidor autorizado para servicio y solución de problemas. El diseño avanzado de los amplificadores SX2 debe proteger el amplificador en casi todas las circunstancias, un fusible interno quemado es una bandera roja que significa que algo fuera de lo normal está ocurriendo y debe ser investigado antes de reemplazar el fusible.

LED Ámbar ILUMINADO:

Protección contra cortos. Compruebe todas las conexiones. Desconecte todos los cables de los altavoces y reinicie el amplificador. Si el estado vuelve a Azul, entonces revise los cables del altavoz y verifique que no eslén en cortocircuito entre sí o a tierra. Vuelva a conectar los cables del altavoz y vuelva a probar.

LED AZUL ILUMINADO, SIN SONIDO DE UNO O MÁS CANALES:

Compruebe el control de balance en la unidad principal. Verifique las conexiones de los altavoces. Compruebe la conexión de entrada de señal. Salida muy baja: Compruebe el control del nivel de la unidad principal o el nivel de sensibilidad de entrada del amplificador. Asegúrese de que el control de frecuencia subsónico no esté ajustado demasiado alto y que el control de frecuencia LP no esté demasiado bajo al mismo tiempo.

FAPAGADO DE AMPLIFICADOR FRECUENTE CON RECUPERACIÓN AUTOMÁTICA:

Esto indica un apagado térmico crónico del amplificador debido a su funcionamiento a temperaturas internas consistentemente altas. La alta temperatura de funcionamiento puede ser causada por una ventilación inadecuada. Asegúrese de no tener una impedancia inferior a la recomendada. También compruebe si hay altavoces dañados o sistemas pasivos de crossover. Finalmente, el apagado térmico crónico puede resultar de un funcionamiento normal del amplificador a niveles de potencia de salida elevados, lo cual puede resolverse proporcionando refrigeración adicional del amplificador, instalando un amplificador de mayor potencia o reduclendo el nivel de salida del amplificador.

CICLOS DE ENCENDIDO Y APAGO RÁPIDO:

Si el indicador de alimentación se apaga repetidamente cuando el sistema de audio está encendido, compruebe todas las conexiones a fierra. Compruebe la conexión del amplificador a la batería. Compruebe el voltaje de la batería. Si está bajo, recargue o reemplace la batería.

FUENTE BALANCEADA O NO BALANCEADA

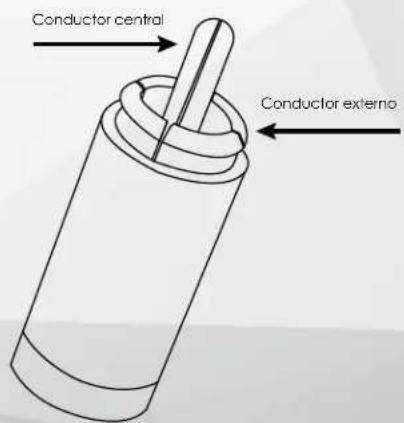

Cómo determinar si su fuente (El último componente que envía la señal al Amplificador) es una señal balanceada o no balanceada:

Para audio de automóvil, utilizamos conectores RCA típicos con 2 puntos de conexión principales, el pin central y el conector externo. Los conectores RCA se pueden utilizar en sistemas balanceados y no balanceados.

Los sistemas no balanceados se benefician con el uso de cables coaxial construidos, y en contraste los sistemas balanceados se benefician de la construcción de cables de par trenzado. Estos no deben confundirse con los conectores XLR Pro Audio Balanced que tienen 3 conductores y son un tipo diferente de conexión balanceada.

Esta es una explicación simplificada, pero lo suficientemente adecuada para determinar el tipo de sistema con el que está trabajando. En un sistema no balanceado, la parte exterior del RCA hará referencia a tierra.

Para probar, utilice su DMM ajustado a la continuidad y mantenga el cable a tierra del chasis y el otro a la conexión RCA externa en su fuente. Si usted lee la continuidad, entonces su sistema es no balanceado y usted puede ajustar su configuración y el tipo de construcción RCA para adaptarlo a este estilo. Si no hay continuidad entonces el sistema es no balanceado y de nuevo; usted puede hacer ajustes para este sistema.

Conductor central Conductor externo

SPÉCIFICATIONS

SPÉCIFICATIONS DE SX2 400.2
