MANUAL DE USUARIO EOB8S09WX ELECTROLUX

ES Manual de instrucciones | Horno de vapor 107

1. INFORMACIÓN SOBRE SEGURIDAD....108
2. INSTRUCCIONES DE SEGURIDAD.... 110
3. DESCRIPCIÓN DEL PRODUCTO....113
4. PANEL DE CONTROL....113
5. ANTES DEL PRIMER USO....114
6. USO DIARIO....116
7. FUNCIONES ADICIONALES....120
8. FUNCIONES DEL RELOJ....121
9. USO DE ACCESORIOS....122
10. CONSEJOS....123
11. MANTENIMIENTO Y LIMPIEZA.... 126
12. SOLUCIÓN DE PROBLEMAS.... 129
13. EFICACIA ENERGÉTICA.... 131
14. ASPECTOS MEDIOAMBIENTALES....132

Pure Wi-Fi symbol icon without any text or labels

Electrolux

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

- Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

• Es necesario vigilar a los niños para que no jueguen con el aparato y dispositivos móviles con My Electrolux Kitchen.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Mantenga a los niños y las mascotas alejados del aparato cuando esté en uso y cuando se enfríe.
• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.
• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

- Este aparato está diseñado exclusivamente para cocinar.

- Este aparato está diseñado para uso doméstico en interiores.

- Este aparato se puede utilizar en oficinas, habitaciones de hotel, habitaciones de Bed&Breakfast, casas de campo y otros alojamientos similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico.

- Solo un electricista cualificado puede instalar este aparato y sustituir el cable.

- No utilice el aparato antes de instalarlo en la estructura empotrada.

- Desenchufe el aparato de la red eléctrica antes de realizar tareas de mantenimiento.

- Si el cable de alimentación presenta algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.

- ADVERTENCIA: Asegúrese de que el aparato está apagado antes de cambiar la bombilla para evitar el riesgo de descarga eléctrica.

- ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Debe tener cuidado para evitar tocar los elementos de calentamiento o la superficie del interior del aparato.

- Utilizar siempre guantes o manoplas para horno para retirar o introducir accesorios o recipientes.

- Utilice únicamente la sonda térmica (la sonda de temperatura interna) recomendada para este aparato.

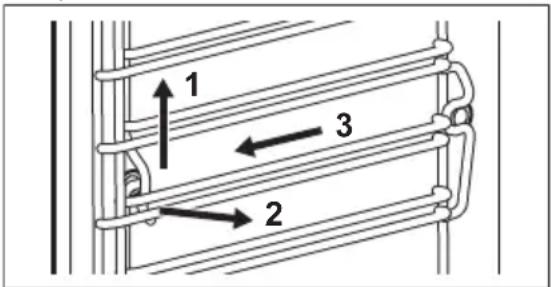

- Para retirar los carriles de apoyo, tire primero del frontal del carril y, a continuación, separe el extremo trasero de las paredes laterales. Instale los carriles de apoyo en el orden inverso.

- No utilice un limpiador a vapor para limpiar el aparato.

- No utilice productos de limpieza abrasivos ásperos ni rascadores de metal afilado para limpiar el cristal de las tapas abisagradas de la placa si no quiere arañar su superficie, lo que podría hacer que el cristal se hiciese añicos.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Solo un técnico cualificado puede instalar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• No tire nunca del aparato sujetando el asa.
• Instale el aparato en un lugar seguro y adecuado que cumpla los requisitos de instalación.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Antes de montar el aparato, compruebe si la puerta se abre sin limitaciones.
• El aparato está equipado con un sistema de refrigeración eléctrica. Debe utilizarse con la fuente de alimentación eléctrica.
• La unidad empotrada debe cumplir los requisitos de estabilidad de la norma DIN 68930.

Altura mínima del armario(Altura mínima del armariodebajo de la encimera)	578 (600) mm
Ancho del armario 560 mm
Profundidad del armario 550 (550) mm
Altura de la parte frontal del aparato	594 mm
Altura de la parte trasera del aparato	576 mm
Anchura de la parte frontal del aparato	595 mm
Anchura de la parte trasera del aparato	559 mm
Fondo del aparato 567 mm
Fondo empotrado del apa-rato	546 mm

Fondo con la puerta abierta 1027 mm

Tamaño mínimo de la abertura de ventilación. Abertura situada en la parte trasera inferior	560x20 mm
Longitud del cable de alimentación. El cable está en la esquina derecha de la parte trasera	1500 mm

Tornillos de montaje 4x25 mm

2.2 Conexión eléctrica

ADVERTENCIA!

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• El aparato debe conectarse a tierra.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe ni en el cable de red. Si es necesario cambiar el cable de alimentación del aparato, debe hacerlo el centro de servicio técnico autorizado.
• Evite que el cable de red toque o entre en contacto con la puerta del aparato o con el hueco por debajo del aparato, especialmente mientras funciona o si la puerta está caliente.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al

enchufe del suministro de red una vez finalizada la instalación.

• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.
• El aparato se suministra con enchufe y cable de red.

2.3 Uso

ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas o explosiones.

• No cambie las especificaciones de este aparato.
• Asegúrese de que las aberturas de ventilación no están bloqueadas.
• No deje el aparato desatendido durante el funcionamiento.
• Apague el aparato después de cada uso.
• Tenga cuidado al abrir la puerta del aparato mientras funciona. Puede liberarse aire caliente.
• No utilice el aparato con las manos mojadas ni con agua en contacto.
• No ejerza presión sobre la puerta abierta.
• No utilice el aparato como superficie de trabajo ni para depositar objetos.
• Abra la puerta del aparato con cuidado. El uso de ingredientes con alcohol puede provocar una mezcla de alcohol y aire.
• No deje que los chispas ni las llamas abiertas entren en contacto con el aparato cuando abra la puerta.
• Utilice siempre vidrio y recipientes homologados para conservar.
• No coloque productos inflamables o artículos mojados con productos

inflamables dentro, cerca o sobre el aparato.

- No comparta su contraseña Wi-Fi.

ADVERTENCIA!

Riesgo de daños en el aparato.

- Para evitar daños o decoloraciones en el esmalte:

• no coloque recipientes ni otros objetos directamente en la base.
• no coloque papel de aluminio directamente en la parte inferior del interior del aparato.
• no ponga agua directamente en el aparato caliente.
• no deje platos húmedos ni alimentos en el aparato una vez finalizada la cocción.

• tenga cuidado al retirar o instalar los accesorios.

• La pérdida de color del esmalte o el acero inoxidable no afecta al rendimiento del aparato.

• Utilice una bandeja honda para pasteles húmedos. Los jugos de las frutas provocan manchas permanentes.
• Cocina siempre con la puerta del aparato cerrada.
• Si el aparato se instala detrás de un panel de un mueble (por ejemplo una puerta) asegúrese de que la puerta nunca esté cerrada mientras funciona el aparato. El calor y la humedad pueden acumularse detrás de un panel del armario cerrado y provocar daños al aparato, el alojamiento o el suelo. No cierre del panel del armario hasta que el aparato se haya enfriado completamente después de su uso.

2.4 Mantenimiento y limpieza

ADVERTENCIA!

Riesgo de lesiones o de daños en el aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.
• Asegúrese de que el aparato esté frío. Los paneles de cristal pueden romperse.
• Cambie inmediatamente los paneles de cristal de la puerta que estén dañados.

Póngase en contacto con el servicio técnico autorizado.

• Tenga cuidado al desmontar la puerta del aparato. ¡La puerta es muy pesada!
• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal.
• Si utiliza aerosoles de limpieza para hornos, siga las instrucciones de seguridad del envase.

2.5 Cocción al vapor

ADVERTENCIA!

Podría sufrir quemaduras o dañar el aparato.

• El vapor liberado puede causar quemaduras:
• Tenga cuidado al abrir la puerta del aparato cuando la función esté activada. Pueden liberarse vapores.
• Abra la puerta del aparato con cuidado después del funcionamiento de la cocción al vapor.

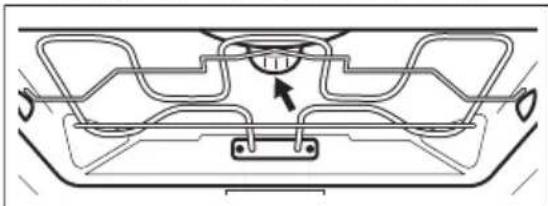

2.6 Iluminación interna

ADVERTENCIA!

Riesgo de descarga eléctrica.

• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a señalar información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.
• Este producto contiene una fuente luminosa de la clase de eficiencia energética G.
• Utilice solo bombillas de las mismas características.

2.7 Asistencia tecnica

• Para reparar el aparato, póngase en contacto con el centro de servicio autorizado.
• Utilice solamente piezas de recambio originales.

2.8 Eliminación

ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.
• Desconecte el aparato de la red.
• Corte el cable eléctrico cerca del aparato y deséchelo.

3. DESCRIPCIÓN DEL PRODUCTO

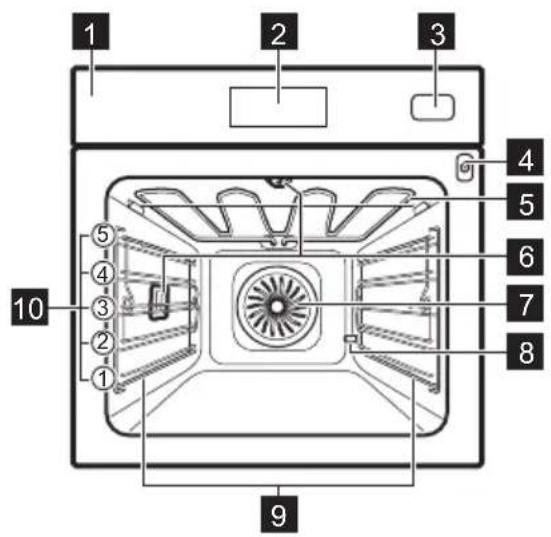

3.1 Resumen general

1 2 3 4 5 6 7 8 9 10 ① ② ③ ④ ⑤ ⑥

1 Panel de control
2 Pantalla
3 Compartimento de agua
4 Toma de la sonda térmica
5 Resistencia
6 Bombilla
7 Ventilador
8 Descalcificación de tubo de salida
9 Soporte de parrilla extraíble
10 Posiciones de las parrillas

4. PANEL DE CONTROL

4.1 Vista general del panel de control

1 2 3 5 6

3.2 Accesorios

• Parrilla

Para moldes de pastel, platos aptos para horno, platos de asado, utensilios de cocina/platos.

- Bandeja

Para tartas jugosas, platos horneados, pan, grandes asados, comidas congeladas y para recoger líquidos que gotean, p. ej., grasa al asar alimentos en una parrilla.

• Parrilla/sartén para asar

Para hornear y asar o como bandeja para grasa.

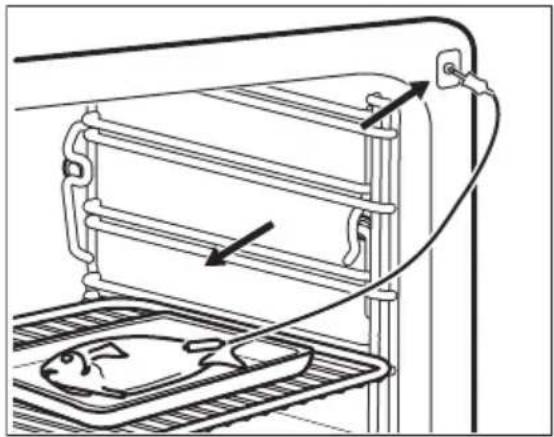

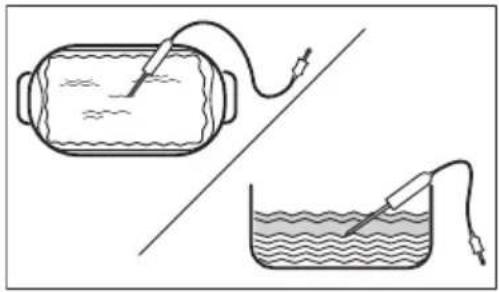

- Sonda térmica

Para medir la temperatura interior de los alimentos.

- Utensilios de cocción al vapor

Un contenedor de alimentos perforado y sin perforar. Los utensilios de cocción al vapor drenan el agua de condensación de los alimentos durante la cocción al vapor. Utilícelos para preparar verduras, pescado, pechugas de pollo. El ajuste no es adecuado para alimentos que deban remojarse en agua, p. ej., arroz, polenta, pasta.

1	Encendido/ON / Apagado/OFF	Mantenga pulsado para encender y apagar el aparato.
2	Menú	Muestra las funciones del aparato.
3	Favoritos	Muestra los ajustes favoritos.
4	Pantalla	Muestra los ajustes actuales del electrodoméstico.
5	Interruptor de la lámpara	Enciende y apaga la luz.

Calenta- miento rápido

Para activar y desactivar la función: Calentamiento rápido

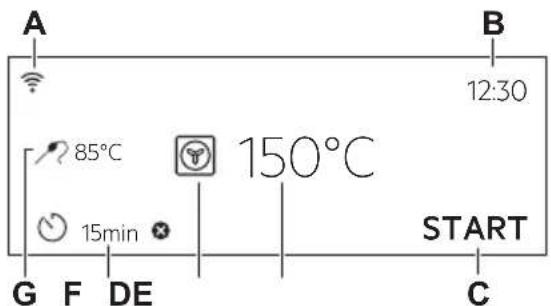

4.2 Pantalla

Pantalla con conjunto de funciones clave.

A B 12:30 85°C 150°C START G F DE C

A. Wi-Fi
B. Hora
C. INICIO / PARAR
D. Temperatura
E. Funciones de cocción
F. Temporizador
G. Sonda térmica (solo en determinados modelos)

Indicadores de pantalla

OK	Para confirmar la selección o el ajuste.
	Para retroceder un nivel en el menú.
	Para deshacer la última acción.
	Para activar y desactivar las opciones.
	La función de alarma sonora está activada.
	La función de alarma sonora y de parada de cocción están activadas.
	Solo está activado el mensaje emergente.
	La función Inicio retardado está activada.
	Para cancelar el ajuste.
	La conexión Wi-Fi está activada.
	El Operación remoto está activado.

5. ANTES DEL PRIMER USO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

5.1 Limpieza inicial

1. Retire todos los accesorios y carriles laterales extraíbles del aparato.
2. Limpie únicamente el aparato y los accesorios con un paño de microfibra humedecido en agua tibia y detergente suave.
3. Vuelva a poner los accesorios y los soportes extraíbles del estante en su posición inicial.

5.2 Primera conexión

La pantalla muestra un mensaje de bienvenida después de la primera conexión.

Debe ajustar: Idioma, Brillo de la pantalla, Tono de teclas, Volumen del timbre, Dureza del agua, Hora.

5.3 Conexión inalámbrica

Para conectar el aparato necesitas:

• Red inalámbrica con conexión a Internet.

• Dispositivo móvil conectado a la misma red inalámbrica.

• Para descargar la aplicación My Electrolux Kitchen : Escanee el código QR situado en la placa de características con la cámara de su dispositivo móvil para ser redirigido a la página de inicio de Electrolux. La placa de características se encuentra en el marco delantero del interior del aparato. También puede descargar la aplicación directamente desde la tienda de aplicaciones.

• Siga las instrucciones para instalar la aplicación.

• Ponga en marcha el aparato.

• Pulse . Seleccione: Ajustes / Conexiones.

• : deslice o presione para encender o apagar: Wi-Fi.

El módulo inalámbrico del aparato arranca en 90 seg.

Por motivos de seguridad, el control remoto se desactiva automáticamente tras 24 h. Repita la incorporación, si fuera necesario.

Frecuencia 2.4 GHz WLAN

2400 - 2483.5 MHz

Protocolo IEEE 802.11b DSSS, 802.11g/n OFDM

Módulo Wi-Fi NIUS-50

5.4 Licencias de software

El software de este producto contiene componentes basados en software de código abierto y libre. Electrolux reconoce por completo las contribuciones del software abierto y de las comunidades robóticas al proyecto de desarrollo.

Para acceder al código fuente de estos componentes de software de código abierto y libre, cuyas condiciones de licencia requieren publicación, y a ver toda la información sobre derechos de autor y condiciones de licencia aplicables, visite: http://electrolux.opensoftwarerepository.com (carpeta NIUS).

5.5 Precalentamiento inicial

Antes del primer uso, precaliente el aparato en vacío.

1. Retire todos los accesorios y carriles laterales extraíbles del aparato.

2. Seleccione la función . Seleccione la temperatura máxima. Deje que el aparato funcione durante 1 h.

3. Seleccione la función . Seleccione la temperatura máxima. Deje que el aparato funcione durante 15 min.

4. Seleccione la función .Seleccione la temperatura máxima. Deje que el aparato funcione durante 15 min.

Apague el aparato y espere hasta que se enfríe. El aparato puede emitir olores y humos. Asegúrese de que el flujo de aire de la habitación es suficiente.

5.6 Ajuste: Dureza del agua

Cuando conecte el aparato a la corriente eléctrica, deberá ajustar el nivel de dureza del agua.

Use el test reactivo suministrado junto con los utensilios de cocción al vapor.

1. Introduzca el test reactivo en el agua durante aproximadamente 1 seg. No ponga el test reactivo bajo el grifo.
2. Agite el papel de prueba para eliminar el agua restante.
3. Tras 1 min, compruebe la dureza del agua de acuerdo con la siguiente tabla.
4. Ajuste el nivel de dureza del agua: Menú / Ajustes / Configuración / Dureza del agua.

Los colores del reactivo siguen cambiando. Compruebe la dureza del agua en el plazo de 1 min después de la prueba.

Puede cambiar el nivel de dureza del agua en el menú: Ajustes / Configuración / Dureza del agua.

En la tabla se muestra el rango de dureza del agua (dH) junto con el nivel correspondiente de depósito de calcio y la clasificación del agua. Ajuste el nivel de dureza del agua de acuerdo con la tabla.

Cuando el nivel de dureza del agua sea 4, llene el compartimento de agua con agua embotellada.

Dureza del agua Test reactivo Depósitos de calcio (mmol/l)			Depósitos de calcio (mg/l)	Clasificación del agua
Nivel (dH)
1 0 - 7 0 - 1.3 0 - 50 blanda
2 8 - 14 1.4 - 2.5 51 - 100 inte
3 15 - 21 2.6 - 3.8 101 - 150 c
4 ≥22 ≥ 3,9	≥1	muy dura

6. USO DIARIO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

6.1 Funciones de cocción

ESTÁNDAR

	GrillPara asar al grill alimentos de poco espe-sor y tostar pan.
	Grill TurboPara asar con aire caliente piezas de car-ne más grandes o aves con hueso en un nivel de parrilla. Para gratinar y dorar.
[TEXA]	Aire calientePara hornear en hasta tres posiciones de parrilla a la vez y para secar alimentos.Ajuste la temperatura entre 20 y 40 °C me-nos que para la Cocción convencional.
[7TKG]	CongeladosPerfecto para comidas preparadas (p. ej., patatas fritas, croquetas o rollitos de pri-mavera).
[207K]	Cocción convencionalPara hornear y asar alimentos en una po-sición de parrilla.
	Función PizzaIdeal para hornear pizza y otros platos que requieren más calor desde la parte infe-rior.

Calor inferior

Elija esta función después de un proceso de cocción para dorar más los alimentos en la parte inferior si es necesario. Utilice el nivel de parrilla más bajo.

PLATOS ESPECIALES

	ConservarPara conservar verduras y frutas, coloque los tarros de conserva en una bandeja de horno llena de agua, utilizando tarros con cierre a bayoneta o con tapones de rosca del mismo tamaño. Use el nivel más bajo.
	Desecar alimentosPara secar rodajas de fruta, verduras y champiñones. Para permitir que el aire saturado de humedad escape y que la fruta se seque mejor, se recomienda abrir la puerta del horno de vez en cuando durante el proceso de secado.
	CalientaplatosPara precalentar platos para servir.
	DescongelarPara descongelar alimentos (verduras y frutas). El tiempo de descongelación depende de la cantidad y el tamaño de los alimentos congelados.
	GratinarPara platos como lasañas o patatas gratinadas. Para gratinar y dorar.
	Cocción lentaProceso de cocción a baja temperatura.Es perfecto para cocinar alimentos delicados (p. ej., carne de res, ternera o corde-ro).
	Mantener calientePara mantener calientes los alimentos.Tenga en cuenta que algunos platos pueden seguir cocinándose y secarse si se mantienen calientes. Cubra los platos si es necesario.
	Horneado húmedo + ventiladorEsta función está diseñada para ahorrar energía durante la cocción. Cuando se utiliza esta función, la temperatura en el interior del aparato puede diferir de la temperatura programada. Se utiliza el calor residual. La potencia calorífica puede reducir-se. Para más información, consulte el capítulo “Uso diario”, Notas sobre: Horneado húmedo + ventilador.

VAPOR

	SteamifyUse el vapor para cocinar al vapor, guisar, dorar suavemente, hornear y asar.
	Regenerar con vaporEl recalentamiento de los alimentos con vapor evita que la superficie se reseque. El calor se distribuye de forma suave y uniforme, recuperando el sabor y el aroma de los alimentos como si estuvieran recién hechos. Esta función se puede usar para recalentar alimentos directamente en el plato. Puede recalentar más de un plato al mismo tiempo usando diferentes niveles.
	Horneado de panUse esta función para preparar pan y rollitos con resultados profesionales y conseguir alimentos crujientes y dorados.
	Leudar masasPara acelerar el levado de la masa de levadura. Evita que la superficie de la masa se reseque y mantiene su elasticidad.
	Vapor soloPara cocinar al vapor verduras, guarniciones o pescado.
	Humedad altaEsta función es adecuada para cocinar platos delicados como pudin, flan, terrinas y pescado.

Humedad baja

Esta función es adecuada para carne, aves, platos al horno y estofados. Gracias a la combinación de vapor y calor, la carne queda más tierna y jugosa, con una superficie cujiente.

6.2 Notas sobre: Horneado húmedo + ventilador

Esta función se utilizó para cumplir con los requisitos de eficiencia energética y diseño ecológico (según EU 65/2014 y EU 66/2014). Pruebas según: IEC/EN 60350-1.

La puerta del horno debe estar cerrada durante la cocción para que no se interrumpa la función y el horno funcione con la máxima eficiencia energética posible.

Cuando se utiliza esta función, la lámpara se apaga automáticamente después de 30 s.

Para ver las instrucciones de cocción, consulte el capítulo "Consejos", Horneado húmedo + ventilador. Puede consultar recomendaciones generales para ahorrar energía en el capítulo "Eficiencia energética", bajo consumo energético.

6.3 Ajuste: Funciones de cocción

1. Ponga en marcha el aparato. La pantalla muestra la función de cocción por defecto y la temperatura.
2. Pulse el símbolo de la función de cocción para entrar en el submenú.
3. Seleccione la función de cocción y pulse OK. La pantalla indica la temperatura.

4. Ajuste la temperatura. Pulse .OK

5. Pulse . START Sonda térmica: puede conectar la sonda en cualquier momento antes o durante la cocción. Consulte el capítulo "Uso de accesorios, sonda térmica".

6. • pulse para desactivar la función de cocción.

7. Apague el aparato.

6.4 Ajuste: Steamify: Función de cocción al vapor

1. Ponga en marcha el aparato. Seleccione el símbolo de la función de cocción y púlselo para entrar en el submenú.
2. Pulse .Ajuste la función de cocción al vapor.
3. Pulse . La pantalla indica los ajustes de temperatura.
4. Ajuste la temperatura. El tipo de función de cocción al vapor dependerá de la temperatura ajustada:

a. Vapor para cocinar al vapor 50 - 100 °C: Para cocinar al vapor verduras, granos, legumbres, mariscos, terrinas y postres de cuchara.

b. Vapor para guisar 105 - 130 °C: Para cocinar carne o pescado estofados y asados, pan y aves, así como pasteles de queso y cazuelas.

c. Vapor para un crujiente suave 135 - 150 °C: Para carne, guisos, verduras rellenas, pescado y gratinados. Gracias a la combinación de vapor y calor, la carne queda más tierna y jugosa, con una superficie crujiente. Si ajusta el temporizador, la función de grill se activa automáticamente en los últimos minutos del proceso de cocción para dar al plato un gratinado suave.

d. Vapor para hornear y asar 155 - 230 °C: Para platos asados y horneados carnes, pescados, aves, hojaldre relleno, tartas, muffins, gratinados, verduras y platos de panadería. Si ajusta el temporizador y colocado en la comunidad en el primer nivel, el calor inferior se activa automáticamente en los últimos minutos del proceso de cocción para dar al plato una base crujiente.

1. Pulse OK.
2. Presione la tapa del compartimento de agua para abrirla.
3. Vierta agua fría en el compartimento de agua hasta alcanzar el nivel máximo (unos 950 ml), hasta que suene la señal o aparezca el mensaje en la pantalla. La reserva de agua es suficiente para unos 50 min. No llene el compartimento de agua por encima de su capacidad

máxima. Existe el riesgo de fuga de agua, derrames y daños al mobiliario.

ADVERTENCIA!

Utilice únicamente agua fría del grifo. No utilice agua filtrada (desmineralizada) ni destilada. No utilice otros líquidos. No vierta líquidos inflamables o con alcohol en el compartimento de agua.

1. Empuje el compartimento de agua hasta su posición inicial.

2. Pulse . START

El vapor aparece transcurridos unos 2 min. Una señal avisa del momento en que el aparato alcanza la temperatura programada.

1. Una señal acústica avisa de que el compartimento de agua se queda sin agua. Rellene el compartimento de agua.

2. Apague el aparato.

Vacíe el compartimento de agua después de cada cocción.

Consulte el capítulo "Mantenimiento y limpieza", Vaciado del depósito.

El agua residual puede condensarse en el interior. Después de cocinar, tenga cuidado siempre que abra la puerta del horno.

Cuando el aparato este frío, seque el interior con un paño suave.

6.5 Menú

Pulse para acceder al menú.

Elemento del menú Aplicación

Cocción asistida Muestra los programas automáticos.

Limpieza Muestra los programas de limpieza.

Favoritos Muestra los ajustes favoritos.

Opciones Para ajustar la configu-ración del aparato.

Elemento del menú Aplicación
Ajustes Conexiones Para ajustar la configuración de la red.

Configuración	Para ajustar la configuración del aparato.
Asistencia Muestra la configuración y la versión del software.

Submenú de: Limpieza

Submenú Aplicación

Desecar Procedimiento para secar la condensación restante en el interior después de usar las funciones de vapor.
Vaciado del depósito	Procedimiento para retirar el agua residual del compartimento de agua después de utilizar las funciones de vapor.
Limpieza vapor	Limpieza ligera.
Limpeza a vapor Plus	Limpieza a fondo.
Descalcificación	Limpieza de los restos de cal del circuito de generación de vapor.
Aclarado Procedimiento para aclarar y limpiar el circuito de generación de vapor después de un uso frecuente de las funciones de vapor.

Submenú de: Opciones

Submenú Aplicación

Luz Enciende y apaga la luz.
Bloqueo de seguridad	Evita la activación accidental del aparato.
Calenta-miento rápido	Reduce el tiempo de calentamiento.Solo está disponible para algunas de las funciones de cocción.
Aviso De Limpieza	Activa y desactiva el recordatorio.
Indicación tiempo	Enciende y apaga el reloj.
Opción de hora digital	Cambia el formato de la indicación de tiempo mostrada.

Submenú de: Conexiones

Submenú Descripción
Wi-Fi Para activar y desactivar: Wi-Fi.
Operación remoto	Para activar y desactivar el funcionamiento remoto.Opción visible solo después de encender: Wi-Fi.
Funcionamiento automático remoto	Para iniciar el funcionamiento remoto automáticamente después de pulsar INICIO.Opción visible solo después de encender: Wi-Fi.
Red Para comprobar el estado de la red y la potencia de la señal de: Wi-Fi.
Borrar esta red	Para desactivar la conexión automática de la red actual con el aparato.

Submenú de: Configuración

Submenú Descripción
Idioma Establece el idioma del aparato.
Brillo de la pantalla	Ajusta el brillo de la pantalla.
Tono de teclas	Activa y desactiva el tono de los campos táctiles. No es posible silenciar eltono de 1
Volumen del timbre	Ajusta el volumen de los tonos y señales de las teclas.
Dureza del agua	Ajusta la dureza del agua.
Hora Ajusta la hora y la fecha actuales.

Submenú de: Asistencia

Submenú Descripción
Modo de-mostración	Código de activación/desactivación: 2468
Versión del software	Información sobre versión de softwa-re.
Restaurar to-dos los ajustes	Restaura los ajustes de fábrica.

6.6 Ajuste: Cocción asistida

El submenú Cocción asistida consta de un conjunto de funciones y programas adicionales pensados para platos concretos. Cada plato de este submenú viene indicado con el ajuste adecuado. Puede ajustar la hora y la temperatura durante la cocción.

Para algunos de los platos también puede cocinar con la Sonda térmica. El grado de cocinado de un plato:

• Poco hecho
  • Al punto
• Muy hecho

Para algunos de los platos también puedes cocinar con Peso automático.

1. Ponga en marcha el aparato.
2. Pulse .
3. Pulse .Introduzca Cocción asistida.
4. Elija un tipo de plato o comida.
5. Ponga la comida en el aparato y pulse START

Cuando termine la función, comprueba si la comida está lista. Aumente el tiempo de cocción si fuera necesario.

Puede guardar sus ajustes favoritos, como la función de cocción, tiempo de cocción, temperatura o función de limpieza. Puede guardar 3 ajustes favoritos.

1. Ponga en marcha el aparato.
2. Seleccione los ajustes preferidos.
3. Pulse .
4. Seleccione: Favoritos / Guardar los ajustes actuales.

5. Pulse + para añadir el ajuste a la lista de: Favoritos.

6. Pulse OK.

- pulse para restablecer el ajuste.

- pulse para cancelar el ajuste.

7.2 Bloqueo función

Esta función impide que se produzca accidentalmente un cambio en la función del aparato.

1. Ponga en marcha el aparato.
2. Seleccione una función de cocción.
3. ☆, 🖼 pulse al mismo tiempo para activar la función.

☆, 🥐pulsar al mismo tiempo para desactivar la función.

7.3 Bloqueo de seguridad

Esta función evita la activación accidental del aparato.

1. Ponga en marcha el aparato.
2. Pulse
3. Seleccione Opciones / Bloqueo de seguridad.
4. Pulse las letras del código en orden alfabético.
   El Bloqueo de seguridad infantil está activado.
   Cuando esta función esté activada, acceda a: El Temporizador, Wi-Fi y la lámpara están disponibles.
   Para habilitar el uso del aparato, pulse las letras del código en orden alfabético.

7.4 Desconexión automática

Por razones de seguridad, si la función de cocción está activa y no se cambia ningún ajuste, el aparato se apagará automáticamente tras un determinado periodo de tiempo.

	(°C) (h)
30 - 115 12.5
120 - 195 8.5
200 - 230 5.5

Si desea que una función de cocción esté activa más tiempo que el establecido por el apagado automático, ajuste la duración de cocción. Consulte el capítulo "Funciones de reloj".

La función de desconexión automática no funciona con las siguientes funciones: Luz, Sonda térmica, Hora de fin.

7.5 Ventilador de refrigeración

Cuando el aparato está en funcionamiento, el ventilador de enfriamiento se enciende

automáticamente para mantener frías sus superficies. Si apaga el aparato, el ventilador de enfriamiento puede seguir funcionando hasta que se enfríe.

8. FUNCIONES DEL RELOJ

8.1 Descripción de funciones de reloj

Función Descripción
Temporizador	Para ajustar la duración de la cocción.El máximo es 23 h 59 min.Puede programar el paso siguiente al agotarse el tiempo estableciendo la acción preferida: Finalizar acción.
Finalizar acción	Sonar la alarma: cuando el tiempo se acaba, suena la señal. Puede establecer esta función en cualquier momento, incluso si el aparato está apagado.
	Sonar la alarma y parar de cocinar:cuando el tiempo se acaba, suena la señal y se apaga la función de cocción.
	Solo mediante mensaje emergente:cuando el tiempo se acaba, el mensaje aparece en la pantalla. Puede establecer esta función en cualquier momento,incluso si el aparato está apagado.
Inicio retardado	Para posponer el inicio y/o fin de la cocción.
Añadir tiempo	Para prolongar el tiempo de cocción.
Tiempo de funcionamiento	Para mostrar el tiempo de funcionamiento del aparato. El máximo es 23 h 59 min. Para activar y desactivar la función. Esta función no afecta al funcionamiento del aparato.

8.2 Ajuste: Hora

1. Ponga en marcha el aparato.
2. Pulse: Hora.
3. Ajuste la hora.
4. Pulse .OK

8.3 Ajuste: Temporizador

1. Elija la función de cocción y la temperatura.
2. Pulse .
3. Ajuste la hora.
   Puede seleccionar la acción de Finalizar acción preferida pulsando • • •
4. Pulse OK. Repita la acción hasta que la pantalla muestre la pantalla principal.
   Si queda un 10 % de tiempo de cocción y parece que la comida no esté bien hecha todavía, puede prolongar la cocción. También puede cambiar la función de cocción. Pulse
   +1min para prolongar el tiempo de cocción.

8.4 Ajuste: Inicio retardado

1. Ajuste la función de cocción y la temperatura.
2. Pulse .
3. Ajuste el tiempo de cocción.
4. Pulse
5. Pulse: Inicio retardado.
6. Elija la hora de inicio deseada.
7. Pulse . Repita la acción hasta que la pantalla muestre la pantalla principal.

8.5 Ajuste: Tiempo de funcionamiento

1. Ajuste la función de cocción y la temperatura.
2. Pulse .
3. Pulse .
4. Pulse: Tiempo de funcionamiento.
5. Deslice o pulse para ver el tiempo de horneado en la pantalla principal.
6. Pulse OK. Repita la acción hasta que la pantalla muestre la pantalla principal.

8.6 Cambio de ajustes del temporizador

Puede cambiar el tiempo ajustado durante la cocción en cualquier momento.

1. Pulse ⏻
2. Ajuste el valor del temporizador.
3. Pulse .OK

9. USO DE ACCESORIOS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

9.1 Inserción de accesorios

Una pequeña muesca en la parte superior aumenta la seguridad. Las hendiduras también son dispositivos antivuelco. El borde elevado que rodea la bandeja evita que los utensilios de cocina resbalen de la parrilla.

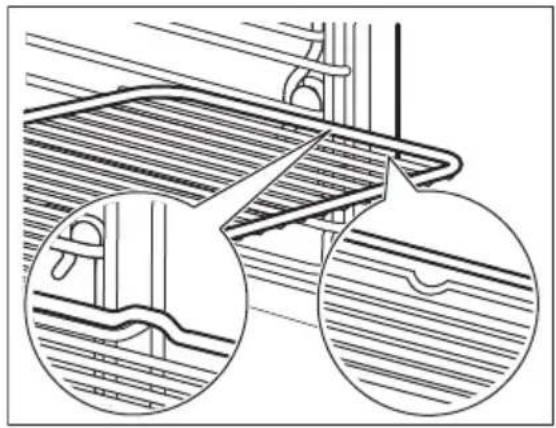

Parrilla

Inserte la parrilla entre las guías del carril.

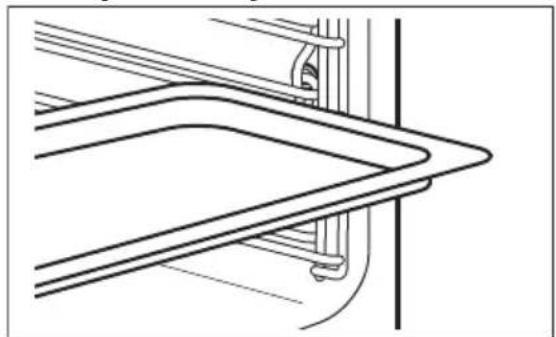

Bandeja / Bandeja honda

Empuje la bandeja entre las guías del carril de apoyo.

9.2 Sonda térmica

Mide la temperatura dentro de los alimentos. Puede utilizarse con cualquier otra función de cocción.

• : la temperatura interior del aparato: mínimo 120°C
• : la temperatura interior de los alimentos.

Para obtener un resultado de cocción óptimo:

• Los ingredientes deben estar a temperatura ambiente.
• No debe utilizarse para platos líquidos.
• La aguja del sensor de alimentos debe estar completamente insertada en el plato durante la cocción.

El aparato calcula una hora final aproximada para la cocción. Depende de la cantidad de alimentos, de la función de cocción y de la temperatura.

Cocinar con: Sonda térmica

ADVERTENCIA!

La sonda térmica y los soportes del estante se calientan mucho, por lo que existe peligro de quemaduras. No toque el mango del sensor de alimentos con las manos desnudas. Utilice siempre guantes para horno.

1. Ponga en marcha el aparato.
2. Programe una función de cocción y, si es necesario, la temperatura del horno.
3. Inserte el sensor de alimentos en el interior del plato:

Carne, aves y pescado

Inserte totalmente la aguja del sensor de alimentos en el centro de la carne o el pescado, en la parte más gruesa si es posible.

Inserte la punta de la sonda térmica exactamente en el centro del estofado. La sonda térmica debe mantenerse estable en un lugar durante el horneado. Para ello, úsela con un alimento sólido. Apoye el asa de silicona de la sonda térmica en el borde de la bandeja de horneado. La punta de la sonda térmica no debe tocar la base del recipiente de horneado.

1. Inserte el conector de la sonda térmica en la toma situada en la pared lateral dentro del aparato. Consulte "Descripción del producto".

La pantalla muestra la temperatura actual del sensor de alimentos.

1. 📞 - pulse para ajustar la temperatura interna de la sonda.

2. • pulse para ajustar la opción preferida:

3. Sonar la alarma: cuando la comida alcanza la temperatura interna suena una señal acústica.

4. Sonar la alarma y parar de cocinar: cuando los alimentos alcanzan la temperatura interna, suena una señal acústica y finaliza la cocción.

5. Seleccione la opción y pulse repetidamente para ir a la pantalla principal.

6. Pulse . START

Una señal avisa cuando la comida alcanza la temperatura programada. Compruebe si la comida está hecha. Aumente el tiempo de cocción si fuera necesario.

1. Desenchufe el sensor de alimentos de la toma y saque el plato del aparato.

10. CONSEJOS

10.1 Recomendaciones de cocción

La temperatura y los tiempos de cocción de las tablas son meramente orientativos. Dependen de las recetas y de la calidad y cantidad de los ingredientes utilizados.

El aparato puede hornear o asar de forma diferente del aparato que tenía anteriormente. Las siguientes sugerencias muestran los ajustes recomendados para la temperatura, el tiempo de cocción y la posición de los estantes para tipos de alimentos concretos.

Si no encuentra los ajustes para una receta concreta, busque otra similar.

Para más recomendaciones de cocina, consulte las tablas de cocción en nuestro sitio web. Para buscar los Consejos de cocción, compruebe el PNC de la placa de características situada en el marco frontal del interior del aparato.

Símbolos utilizados en las tablas:

Tipo de comida

Función de cocción

Temperatura

	Accesorio
	Recipiente (Gastronorm)
	Peso (kg)
	Posición de la parrilla
	Tiempo de cocción (min)

10.2 Horneado húmedo + ventilador - accesorios recomendados

Utilice molde y recipientes oscuros y no reflectantes. Ofrecen mejor absorción del

calor que los platos de color claro y reflectantes.

• Bandeja de pizza: oscura, no reflectante, diámetro 28 cm
• Plato de hornear: oscuro, no reflectante, diámetro 26 cm
• Ramekin: cerámico, diámetro 8 cm, altura 5 cm
• Molde para flanes: oscuro, no reflectante, diámetro 28 cm

10.3 Horneado húmedo + ventilador

Para obtener el mejor resultado, siga las recomendaciones de la tabla siguiente.

	°C
Rollitos dulces, 16 piezas	bandeja o bandeja honda 180 2 25 - 35
Brazo de gitano bandeja o bandeja honda 180 2 15 - 25
Pescado entero, 0,2 kg	bandeja o bandeja honda 180 3 15 - 25
Galletas, 16 piezas bandeja o bandeja honda 180 2 20 - 30
Mostachones de al-mendra, 24 piezas	bandeja o bandeja honda 160 2 25 - 35
Muffins, 12 piezas bandeja o bandeja honda 180 2 20 - 30
Tarta salada, 20 pie-zas	bandeja o bandeja honda 180 2 20 - 30
Galletas crujientes de masa quebrada, 20 piezas	bandeja o bandeja honda 140 2 15 - 25
Tartaletas, 8 piezas bandeja o bandeja honda 180 2 15 - 25

10.4 Información para institutos de pruebas

Pruebas según: EN 60350, IEC 60350.

Horneado en un nivel: hornear en moldes

		°C
Bizcocho sin grasa Aire caliente 160 45 - 60 2
Bizcocho sin grasa Cocción convencional 160 45 - 60 2
Tarta de manzana, 2 moldes, ∅ 20 cm	Aire caliente 160 55 - 65 2

		°C
Tarta de manzana, 2 moldes, ∅ 20 cm	Cocción convencional 180 55 - 65 1
Mantecados Aire caliente 140 25 - 35 2
Mantecados Cocción convencional 140 25 - 35 2

Horneado en un nivel: galletas

Pastelillos, 20 unidades por bandeja1)	Aire caliente 150 20 - 30 3
Pastelillos, 20 unidades por bandeja1)	Cocción convencional 170 20 - 30 3

1) Precalentamiento del aparato en vacío.

Horneado multinivel: galletas

Mantecados Aire caliente 140 25 - 45 2 / 4
Pastelillos, 20 unidades por bandeja, 1)	Aire caliente 150 25 - 35 1 / 4
Bizcocho sin grasa Aire caliente 160 45 - 55 2 / 4
Pastel de manzana, 1 molde por rejilla (∅ 20 cm)	Aire caliente 160 55 - 65 2 / 4

1) Precalentamiento del aparato en vacío.

Grill

Tostadas 1)	Grill máx. 1 - 2 5
Bistec de vacuno 2)	Grill máx. 24 - 30 4

1) Precaliente el aparato 5 minutos en vacío.

2) Precaliente el aparato 5 minutos en vacío. Déle la vuelta a media cocción.

10.5 Información para institutos de pruebas

Pruebas de la función: Vapor solo.

Pruebas realizadas de conformidad con IEC 60350.

Ajuste la temperatura a 100 °C.

Brócoli 1)	1 x 2/3 perforado 0.3 3 8 - 9
Brócoli 1)	1 x 2/3 perforado máx. 3 10 - 11
Guisantes congelados 2)	2 x 2/3 perforado 2 x 1,5 2 y 4 Hasta que la temperatura del punto más frío al- cance los 85 °C.

1) Coloque la bandeja en el primer nivel. Precalentamiento del aparato en vacío.
2) Coloque la bandeja en el primer nivel.

11. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

11.1 Notas sobre la limpieza

Agentes limpiadores

• Limpie la parte frontal del aparato solo con un paño de microfibra humedecido en agua tibia y detergente suave.
• Utilice un producto de limpieza para limpiar las superficies metálicas.
• Limpie las manchas con un detergente suave.

Uso diario

- Limpie el interior del aparato después de cada uso. La acumulación de grasa u otros residuos puede provocar un incendio.

- No guarde comida en el aparato más de 20 minutos. Seque el interior del aparato solo con un paño de microfibras después de cada uso.

Accesorios

• Limpie todos los accesorios después de cada uso y déjelos secar. Use solo un paño suave humedecido en agua tibia y detergente suave. No lave los accesorios en el lavavajillas.
• No limpie los accesorios no adherentes utilizando un limpiador abrasivo ni objetos afilados.

11.2 Extracción de los carriles de apoyo

Para limpiar el aparato, retire los carriles de apoyo.

1. Apague el aparato y espere hasta que se enfríe.
2. Tire con cuidado de los soportes del estantes hacia arriba y hacia afuera del tope delantero.
3. Tira del extremo delantero del carril de apoyo para separarlo de la pared lateral.
4. Extrae los carriles de la sujeción posterior.

1 2 3

Instale los carriles de apoyo en el orden inverso.

11.3 Limpieza vapor

1. Apague el aparato y espere hasta que se enfríe.
2. Retire todos los accesorios y los soportes de los estantes.
3. Limpie la base del interior del horno y la puerta interior de cristal con agua templada, un paño suave y un detergente suave.
4. Llene el depósito de agua con agua fría hasta el nivel máximo hasta que suene la

señal o aparezca el mensaje en la pantalla.

1. Seleccione: Menú / Limpieza.

Opción Descripción
Limpieza vapor	Limpieza ligeraDuración: 30 min
Limpeza a vapor Plus	Limpieza normalRocíe la cavidad con un detergente.Duración: 75 min

1. Pulse . Siga las instrucciones que aparecen en pantalla.

La señal suena cuando termina la limpieza.

1. Pulse cualquier símbolo para desactivar la señal.
2. Apague el aparato.
3. Cuando el aparato este frío, seque el interior con un paño suave.
4. Deje la puerta del horno abierta y espere a que el interior esté seco.

i

Cuando esta función está activa, la luz está apagada.

11.4 Aviso De Limpieza

Se recomienda impiar cuando aparece el aviso.

Use la función: Limpeza a vapor Plus.

11.5 Descalcificación

Utilícelo para descalcificar el sistema de vapor.

1. Apague el aparato y espere hasta que se enfríe.
2. Retire todos los accesorios del horno.

3. Asegúrese de que el compartimento de agua está vacío. Consulte el capítulo "Mantenimiento y limpieza", Vaciado del depósito.
   Duración de la primera parte: unos 100 min

4. Seleccione: Menú / Limpieza / Descalcificación.

5. Coloque la bandeja honda en la primera posición.

6. Vierta 250 ml de descalcificador en el compartimento de agua.

7. Llene con 700 ml de agua la parte restante del compartimento de agua, hasta que suene la señal o aparezca el mensaje en la pantalla.

8. Active la función y siga las instrucciones de la pantalla. Se inicia la primera parte de la descalcificación.

Duración de la segunda parte: unos 35 min

1. Llene el compartimento de agua vertiendo 950 ml de agua hasta que suene la señal o aparezca el mensaje en la pantalla.
2. Cuando la función finalice, retire la bandeja honda.
3. Apague el aparato y espere hasta que se enfríe.
4. Limpie el interior del horno con un paño suave.
5. Deje la puerta del horno abierta y espere a que el interior esté seco.

Si queda algún residuo de cal en el horno después de la descalcificación, la pantalla indicará que se debe repetir el procedimiento.

11.6 Avisador de descalcificación

Hay dos avisadores que le recuerdan que debe descalcificar el aparato. No se puede desactivar el avisador de descalcificación.

• Avisador flojo: recomienda descalcificar el aparato.
• Avisador fuerte: obliga a descalcificar el aparato. Si no descalcifica el aparato cuando el avisador fuerte está activo, las funciones de vapor se desactivan.

11.7 Aclarado

Utilícelo para limpiar el sistema de vapor si las funciones de vapor se usan con frecuencia.

1. Apague el aparato y espere hasta que se enfríe.
2. Retire todos los accesorios del horno.
3. Coloque la bandeja honda en la primera posición.
4. Vierta agua en el compartimento de agua al máximo hasta que suene la señal o aparezca el mensaje en la pantalla.
5. Seleccione: Menú / Limpieza / Aclarado.
   Duración: unos 30 min

6. Active la función y siga las instrucciones de la pantalla.

7. Cuando la función finalice, retire la bandeja honda.

i

Cuando esta función está activa, la luz está apagada.

11.8 Desecar

Utilícelo después de cocinar con una función de vapor o de limpieza de vapor para secar la cavidad.

1. Apague el aparato y espere hasta que se enfríe.
2. Retire todos los accesorios del horno.
3. Seleccione: Menú / Limpieza / Desecar.
4. Siga las instrucciones que aparecen en pantalla.

11.9 Recordatorio de secado

Después de cocinar con una función de cocción al vapor, la pantalla indica que es preciso secar el aparato.

Pulse YES (SÍ) para secar el aparato.

11.10 Vaciado del depósito

Utilice esta función después de cocinar con la función de cocción con vapor para eliminar el agua residual del compartimento de agua.

1. Apague el aparato y espere hasta que se enfríe.
2. Retire todos los accesorios del horno.
3. Coloque la bandeja honda en la primera posición.
4. Seleccione: Menú / Limpieza / Vaciado del depósito.
   Duración: 6 min
5. Active la función y siga las instrucciones de la pantalla.
6. Cuando la función finalice, retire la bandeja honda.

i

Cuando esta función está activa, la luz está apagada.

11.11 Extracción e instalación de la puerta

Es posible retirar la puerta del horno y los paneles de cristal interiores para limpiarlos. El número de paneles de cristal es diferente según los modelos.

!

ADVERTENCIA!

La puerta es pesada.

!

PRECAUCIÓN!

Maneje con cuidado el cristal, especialmente alrededor de los bordes del panel frontal. El cristal puede romperse.

1. Abra la puerta por completo.

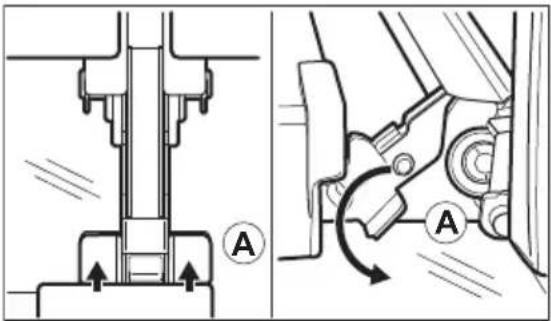

2. Presione las palancas de fijación de ambas bisagras de la puerta.

1. Cierra la puerta del horno hasta la primera posición de apertura (aproximadamente a un ángulo de 70°).
2. Sostenga la puerta con una mano a cada lado y tire de ella hacia arriba y hacia afuera.
3. Ponga la puerta con el lado exterior hacia abajo sobre un paño suave en una superficie nivelada.
4. Sujete el marco de la puerta B por el borde superior de la puerta por ambos lados y empuje hacia dentro para soltar el cierre.

2 B 1

1. Tire del borde del acabado de la puerta hacia delante para desengancharla.

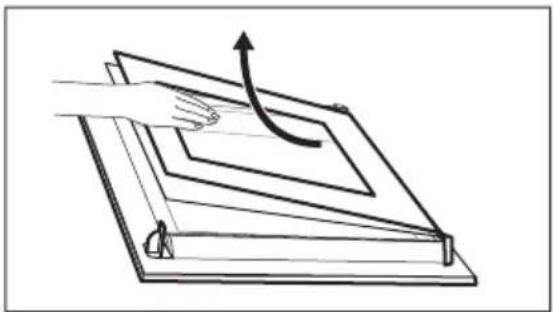

2. Sujete uno tras otro los paneles de cristal de la puerta por su borde superior y extráigalos de la guía.

1. Limpie el panel de cristal con agua y jabón. Seque el panel de cristal con cuidado. No limpie los paneles de cristal en el lavavajillas.

Tras la limpieza, lleve a cabo los pasos anteriores en orden inverso. Introduzca primero el panel más pequeño y luego el de mayor tamaño y la puerta.

Asegúrese de que los paneles de cristal se insertan en la posición correcta para evitar el sobrecalentamiento de la superficie de la puerta.

11.12 Cambio de la bombilla

ADVERTENCIA!

Riesgo de descarga eléctrica. La lámpara puede estar caliente.

1. Apague el aparato y espere hasta que se enfríe.

2. Desconecte el aparato de la red eléctrica.

3. Coloque el paño en la parte inferior del horno.

Bombilla superior

1. Gira la tapa de vidrio para extraerla.

1. Retira el anillo metálico y limpia la tapa de vidrio.
2. Cambie la bombilla por otra apropiada termorresistente hasta 300 °C.
3. Coloque el anillo metálico en la cubierta de cristal e instálela.

Luz lateral

1. Retira el carril de apoyo izquierdo para acceder a la bombilla.
2. Retira la tapa con un destornillador Torx 20.
3. Limpie la tapa de cristal.
4. Cambie la bombilla por otra apropiada termorresistente hasta 300 °C.
5. Vuelve a colocar el marco metálico y la junta. Apriete los tornillos.
6. Instala los carriles izquierdos de apoyo.

12. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

12.1 Qué hacer si...

Descripción del problema Causa y solución

No se puede encender ni utilizar el aparato.

El aparato no está conectado a ningún suministro eléctrico o está mal conectado.

Descripción del problema Causa y solución
El aparato no se calienta. El reloj no está ajustado.Para ajustar el reloj, consulte el capítulo “Funciones de reloj”.
La bombilla está apagada. La bombilla se ha fundido. Cambie la bombilla.Para más información consulte el capítulo "Mantenimiento y limpieza".
i Los cortes de corriente siempre interrumpen la limpieza. Repita la limpieza si se interrumpe por un corte de corriente.
Problema con la señal de la red inalámbrica.	Compruebe si su dispositivo móvil está conectado a la red inalámbrica.Compruebe la red inalámbrica y router.Reinicie el router.
Nuevo router instalado o configuración del router modificada.	Para configurar el aparato y el dispositivo móvil de nuevo, consulte el capítulo "Antes del primer uso", Conexión inalámbrica.
La señal de la red inalámbrica es débil.	Acerque el router lo máximo posible al aparato.
La señal inalámbrica tiene interferencias de algún horno microondas situado cerca del aparato.	Apague el horno microondas.Evite utilizar otro horno microondas y el control remoto del aparato a la vez.Las microondas interfieren la señal Wi-Fi.

12.2 Códigos de error

Cuando se produce el error de software, la pantalla muestra un mensaje de error. Encontrará la lista de problemas en la tabla siguiente.

Código y descripción Solución
F111: la Sonda térmica no está enchufada correctamente en la toma.	Inserte a fondo el Sonda térmica en la toma.
F240, F439: los campos táctiles de la pantalla no funcionan correctamente.	Limpie la superficie de la pantalla. Asegúrese de que no haya suciedad en los campos táctiles.
F601: hay un problema con la señal Wi-Fi. Compruebe su conexión de red. Consulte el capítulo "Antes del primer uso", Conexión inalámbrica.
F604: la primera conexión a la red Wi-Fi ha fallado.	Apague y encienda el aparato e inténtelo de nuevo. Consulte el capítulo "Antes del primer uso", Conexión inalámbrica.
F908: el sistema del aparato no puede conectarse con el panel de control.	Encienda y apague el aparato.
F602, F603: no hay conexión Wi-Fi disponible. 1)	Encienda y apague el aparato.

1) Cuando uno de estos mensajes de error sigue apareciendo en la pantalla, significa que un subsistema defectuoso puede haberse desactivado. En tal caso, póngase en contacto con el distribuidor o un centro de servicio autorizado. Si ocurre uno de estos errores, el resto de las funciones del aparato continuarán funcionando como de costumbre.

12.3 Datos de servicio

Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicio técnico autorizado.

Los datos que necesita para el Centro de servicio técnico se encuentran en la placa de características. La placa de características se encuentra en el marco delantero del aparato. Es visible al abrir la puerta. No retire la placa de características del aparato.

Se recomienda escribir los datos aquí:

Modelo (MOD.):

Número de producto(PNC):

Número de serie (S.N.)

13. EFICACIA ENERGÉTICA

13.1 Información del producto y ficha de información del producto conforme a la normativa de la UE sobre etiquetado energético y diseño ecológico

Nombre del proveedor Electrolux
Identificación del modelo	COB8S09WX 944032134EOB8S09WX 944032132LOB8S09WX 944032133
Índice de eficiencia energética 61,9
Clase de eficiencia energética A++
Consumo de energía con una carga estándar, modo convencional 1,09 kWh/ciclo
Consumo de energía con una carga estándar, modo de ventilador forzado	0,52 kWh/ciclo
Número de cavidades 1
Fuente de energía Electricidad
Volumen 70 l
Tipo de horno Horno empotrable
Masa	COB8S09WX 34.5 kg
	EOB8S09WX 34.5 kg
	LOB8S09WX 34.5 kg

IEC/EN 60350-1 - Aparatos electrodomésticos de cocción - Parte 1: Cocinas, hornos, hornos de vapor y grills - Métodos de medida del rendimiento.

13.2 Ahorro energético

El aparato tiene características que le ayudan a ahorrar energía durante la cocina de cada día.

Asegúrese de que la puerta del aparato esté cerrada cuando esté en funcionamiento. No abra la puerta del aparato muchas veces durante la cocción. Mantenga limpia la junta de la puerta y asegúrese de que está bien fijada en su posición.

Utilice utensilios de cocina de metal para mejorar el ahorro energético.

No precaliente el aparato antes de cocinar en la medida de lo posible.

Reduzca al máximo el tiempo entre horneados cuando prepare varios platos de una vez.

Cocción con ventilador

En la medida de lo posible, utilice las funciones de cocción con ventilador para ahorrar energía.

Calor residual

En algunas funciones del aparato, si está activado un programa con Duración y el tiempo de cocción es superior a 30 min, las resistencias se desactivan antes automáticamente.

La bombilla y el ventilador siguen funcionando. Al apagar el aparato la pantalla mostrará el calor residual. El calor puede emplearse para mantener caliente los alimentos.

Para una duración de la cocción superior a 30 minutos, reduzca la temperatura del

aparato un mínimo de 3 a 10 minutos antes de llegar al final de la cocción. El calor residual dentro del aparato hará que la comida se siga cocinando.

Utilice el calor residual para calentar otros platos.

Mantener calientes los alimentos

Si desea utilizar el calor residual para mantener calientes los alimentos, seleccione el ajuste de temperatura más bajo posible. El indicador de calor residual o la temperatura aparecen en la pantalla.

Cocción con la bombilla apagada

Apague la luz mientras cocina. Enciéndala únicamente cuando la necesite.

Horneado húmedo + ventilador

Función diseñada para ahorrar energía durante la cocción.

Cuando utilice esta función, la lámpara se apagará automáticamente después de 30 segundos. Puede volver a encender la luz, pero de este modo reducirá el ahorro energético esperado.

14. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

[Non-Text]

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[EMPTY]

......

......

......

[Non-Text]

[EMPTY]

[EMPTY]

[Non-Text]

[Non-Text]

[Non-Text]

......

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[EMPTY]

......

......

[Non-Text]

[Non-Text]

[EMPTY]

[EMPTY]
