MANUAL DE USUARIO Profile PLU612RWSS GE
INFORMACIÓN DE SEGURIDAD. 3
USO DEL MÓDULO SUPERIOR DE ESTUFA
Módulo Superior de Estufa 7
Luces del Perilla de Control 8
Ventilaciones del Módulo Superior de Estufa 8
CUIDADO Y LIMPIEZA
Superficie del Módulo Superior de Estufa .. 9 Superficies Exteriores ..... 10
INSTRUCCIONES DE INSTALACIÓN

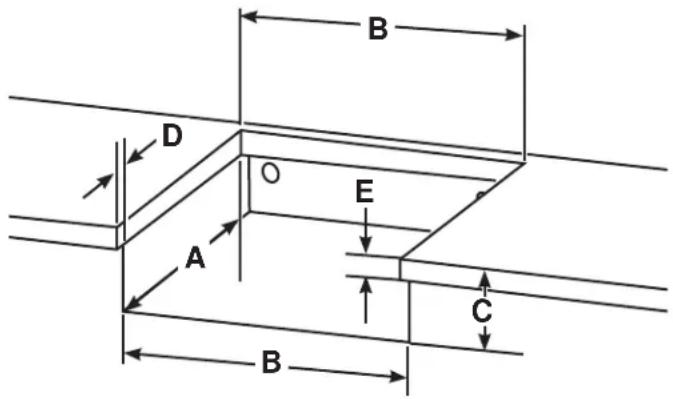

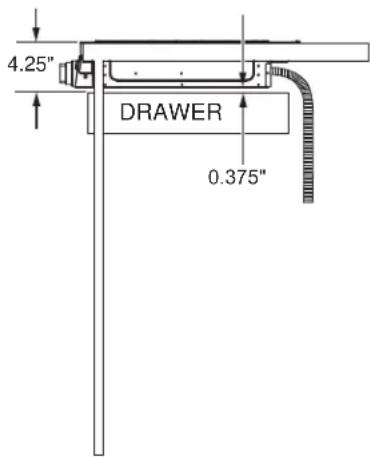

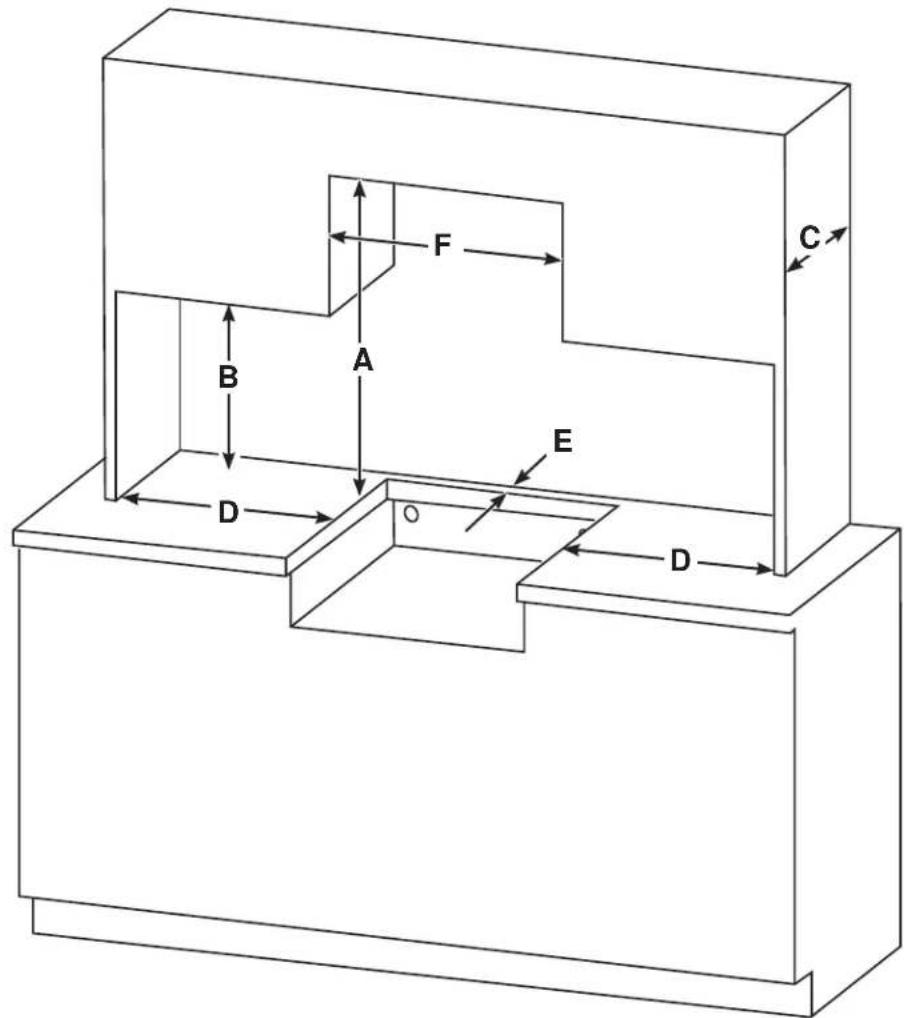

Antes de Comenzar ....11 Dimensiones de Espacios Libres del Gabinete y la Encimera ....12 Espacios Libres de la Instalación ....13 Ubicaciones de la Instalación de Gas ....14 Instalación del Módulo Superior de Estufa .14
CONSEJOS PARA SOLUCIONAR PROBLEMAS....18
GARANTÍA LIMITADA .....19
SOPORTE AL CONSUMIDOR....20
Escriba los números de modelo y de serie aquí:
Nº de Modelo ____
N° de Serie ____
Usted podrá encontrar la etiqueta de especificaciones técnicas debajo del módulo superior de estufa.
MANUAL
DEL PROPIETARIO E INSTRUCCIONES DE INSTALACIÓN
PLU612RW
PLU612DW
PLU612EW
PLU621RW
PLU621DW
PLU621EW
GRACIAS POR HACER A GE APPLIANCES PARTE DE SU VEHÍCULO RECREATIVO
Ya sea que haya crecido con GE Appliances, o que ésta sea su primera vez, estamos felices de tenerlo en la familia.
Sentimos orgullo por la creación, innovación y diseño de cada producto de GE Appliances, y creemos que usted también. Entre otras cosas, el registro de su electrodoméstico nos asegura que podamos entregarle información importante del producto y detalles de la garantía cuando los necesite.
Registre su electrodoméstico GE Appliances a través de Internet ahora. Sitios Web útiles y números telefónicos están disponibles en la sección de Soporte al Consumidor de este Manual del Propietario.
Profile
INFORMACIÓN IMPORTANTE DE SEGURIDAD
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE ELECTRODOMÉSTICO
ADVERTENCIA
Lea todas las instrucciones antes de usar el producto. Si no se siguen estas instrucciones se podrán producir incendios, descargas eléctricas, lesiones graves o la muerte.
ADVERTENCIA
Si la información de este manual no se sigue exactamente, se incendio o explosión, ocasionando daños sobre la propiedad, arte.
- No guarde ni use gasolina u otros vapores inflamables y líquidos cerca de éste o de otros electrodomésticos.
- QUÉ DEBE HACER SI HUELE GAS
■ No intente encender ningún electrodoméstico.
■ No toque ningún interruptor eléctrico.
■ No use ningún teléfono en su vehículo recreativo.
■ Haga salir a todos los ocupantes del vehículo recreativo.
Cierre la válvula(s) del tanque de suministro de gas o el suministro principal de gas.
■ De forma inmediata, llame a su proveedor de gas para solicitar instrucciones.
■ Si no se puede comunicar con su proveedor de gas, llame al departamento de bomberos.
- Solicite que un instalador calificado, agencia de servicios, fabricante o comerciante o al proveedor de gas que controlen su sistema de gas y que se corrija la fuente de la pérdida.
LEA Y GUARDE ESTAS INSTRUCCIONES
INFORMACIÓN IMPORTANTE DE SEGURIDAD
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE ELECTRODOMÉSTICO
ADVERTENCIA
INSTRUCCIONES GENERALES DE SEGURIDAD
ADVERTENCIA
Envenenamiento
con Monóxido de Carbono: NUNCA use este electrodoméstico para calefaccionar el ambiente. Como consecuencia de esto, se podrá producir envenenamiento con monóxido de carbono y el sobrecalentamiento del horno. Deberá haber una ventana o ventilación de aire abiertas levemente al usar este electrodoméstico. Las llamas de gas consumen oxígeno, el cual debe ser reemplazado para asegurar una combustión adecuada.
■ Use este electrodoméstico sólo para su propósito original, como se describe en el manual del propietario.
- Solicite que un instalador calificado instale su módulo superior de estufa de acuerdo con las instrucciones de instalación provistas.
■ Cualquier ajuste y trabajo del servicio técnico deberá ser realizado únicamente por un instalador de estufas a gas calificado o por un técnico del servicio. No intente reparar o reemplazar ninguna parte del módulo superior de estufa, a menos que esto se recomiende específicamente en este manual.
■ Su módulo superior de estufa es enviado es enviada de fábrica en la configuración para uso con gas propano. No se podrá convertir a ningún otro tipo de gas.
- Solicite que el instalador le muestre la ubicación de la válvula de cierre de gas del módulo superior de estufa y cómo apagarlo en caso de ser necesario.
Asegúrese de que todos los materiales de embalaje sean retirados del módulo superior de estufa antes de su uso, a fin de evitar que estos materiales se incendien.
No deje a los niños solos o fuera de su radio de atención en el área donde el electrodoméstico se encuentre en uso. Nunca se les deberá permitir trepar, sentarse o pararse sobre ninguna parte del electrodoméstico.
No coloque artículos de interés
s gabinetes que están sobre un
ufa – si los niños se trepan sobre
estufa para llegar a estos artículos
graves.
- Nunca bloquee las ventilaciones (aberturas de aire) del módulo superior de estufa. Las mismas brindan las entradas y salidas de aire que son necesarias para que el módulo superior de estufa funcione de forma correcta con la combustión adecuada. Las aberturas de aire se encuentran ubicadas en la parte trasera, frontal e inferior del módulo superior de estufa.
- Use sólo mangos de ollas secos – los mangos de ollas húmedos sobre superficies calientes podrán producir quemaduras debido al vapor. No permita que las manijas de las ollas toquen los quemadores de la superficie ni las parillas de los quemadores. No use una toalla u otra tela voluminosa para reemplazar el mango de las cacerolas.
No caliente envases de comida que no hayan sido abiertos. Se podría acumular presión y el envase podría explotar, ocasionando una lesión.
Cocine la comida completamente para evitar que se produzcan enfermedades a partir de la comida. Podrá encontrar recomendaciones sobre temperatura mínima segura de la comida en IsItDoneYet.gov y en fsis.usda.gov. Use un termómetro de comida para calcular su temperatura y realizar controles en diferentes áreas.
No permita que nadie se trepe, se pare ni se cuelgue sobre el módulo superior de estufa. Se podrá dañar el módulo superior de estufa o provocar su caída, ocasionando lesiones graves o la muerte.
PRECAUCIÓN
ADVERTENCIA
MANTENGA CUALQUIER MATERIAL INFLAMABLE ALEJADO DEL MÓDULO SUPERIOR DE ESTUFA Si esto no se cumple, se podrán sufrir lesiones personales graves o incendios.
No guarde ni use materiales inflamables sobre el módulo superior de estufa, incluyendo papel, plástico, mangos de ollas, trapos, cobertores de pared, cortinas, paños y gasolina u otros vapores y líquidos inflamables.
- Nunca use prendas holgadas o que cuelguen mientras usa el electrodoméstico. Estas prendas se podrán incendiar si entran en contacto con superficies calientes, ocasionando quemaduras graves.
No permita que la grasa de la cocción u otros materiales inflamables se acumulen en o cerca del módulo superior de estufa. La grasa del módulo superior de estufa o sobre la estufa se podrá incendiar.
LEA Y GUARDE ESTAS INSTRUCCIONES
INFORMACIÓN IMPORTANTE DE SEGURIDAD LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE ELECTRODOMÉSTICO
ADVERTENCIA
EN CASO DE INCENDIO, SIGA LOS SIGUIENTES PASOS PARA EVITAR LESIONES Y LA PROPAGACIÓN DEL FUEGO
No use agua sobre el fuego de la grasa. Nunca tome una olla que se esté incendiando. Apague los controles. Extinga la olla que se esté incendiando sobre un quemador de la superficie, cubriendo la olla
completamente con su tapa correspondiente, una charola metálica de galletas o una charola plana. Use un químico seco multiuso o un extintor de chorro de espuma.
ADVERTENCIA
INSTRUCCIONES DE SEGURIDAD DE LA RANGETOP
■ Nunca deje desatendidos los quemadores de la superficie. Las comidas (especialmente las comidas con aceite) se pueden incendiar, lo cual puede ocasionar un incendio que se propague a los gabinetes próximos.
- Nunca pierda de vista el aceite cuando esté friendo. Si se calienta más allá de su punto de cocción, el aceite se puede incendiar y provocar un incendio que se puede propagar a los gabinetes próximos. Use un termómetro para grasas profundas siempre que sea posible, a fin de monitorear la temperatura del aceite.
A fin de evitar derrames e incendios, use una cantidad mínima de aceite cuando esté friendo en una olla que no sea profunda y evite cocinar comidas congeladas con cantidades excesivas de hielo.
■ Use el tamaño de olla adecuado para evitar que sean inestables o que sufran caídas fácilmente. Seleccione utensilios que coincidan con el tamaño del quemador. Las llamas del quemador se deberán ajustar de modo que no se extiendan más allá de la parte inferior de la olla. Una cantidad excesiva de llama puede representar un riesgo.
Siempre use la posición HI (Alto) al encender los quemadores superiores y asegúrese de que estos se hayan encendido.
■ Al utilizar utensilios de vidrio/ cerámica, asegúrese de que sean adecuados para el servicio del módulo superior de estufa; otros se podrán romper debido a un cambio repentino de temperatura.
A fin de minimizar posibles quemaduras, incendio de materiales inflamables y derrames, la manija de un envase deberá ser inclinada hacia el centro del módulo superior de estufa sin que se extienda sobre los quemadores cercanos.
No use un wok. Hacer esto podrá atrapar calor y bloquear el aire hacia el quemador, produciendo el riesgo de emisión de monóxido de carbono.
No use papel de aluminio para cubrir las parrillas o el revestimiento de cualquier parte de la superficie del módulo superior de estufa. Hacer esto podrá producir envenenamiento con monóxido de carbono, sobrecalentamiento de la superficie del módulo superior de estufa, o un posible riesgo de incendio.
LEA Y GUARDE ESTAS INSTRUCCIONES
INFORMACIÓN IMPORTANTE DE SEGURIDAD
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE ELECTRODOMÉSTICO
ADVERTENCIA
RIESGO DE INCENDIO O EXPLOSIÓN
Si la información de este manual no se sigue exactamente, se podrá producir un incendio o explosión, ocasionando daños sobre la propiedad, lesiones o la muerte.
La instalación deberá ser realizada por un instalador calificado.
Lea estas instrucciones en su totalidad y atentamente.
La instalación de este electrodoméstico deberá cumplir con los códigos estatales y con otros códigos o, en ausencia de estos, con: En EE.UU.: el Estándar para Vehículos Recreativos, ANSI/NFPA 1192.
En Canadá: CAN/CSA Z-240.4.2-08 Requisitos de Instalación para Electrodomésticos y Equipamiento de Vehículos Recreativos que Usan Propano.
Esta estufa fue diseñada-certificada por CSA International en cumplimiento con ANSI Z21.57, edición más reciente y CAN1-1.16-M79, edición más reciente.
Al instalar un electrodoméstico a gas, el uso de conectores flexibles viejos podrá ocasionar pérdidas de gas y lesiones personales. Siempre use un conector flexible NUEVO.
La prueba de goteras del electrodoméstico se deberá realizar de acuerdo con las instrucciones del fabricante.
Si se utiliza una fuente eléctrica externa, el electrodoméstico, al ser instalado, deberá contar con una conexión eléctrica a tierra en cumplimiento con el estado o, en ausencia de dichos códigos, con el Código Nacional de Electricidad (National Electrical Code), ANSI/ NFPA 70.
No instale este producto con una campana con cortina de aire u otra campana de estufa que funcione con circulación de aire hacia la placa de cocción. Esta circulación de aire podrá interferir con el funcionamiento de los quemadores a gas, produciendo riesgos de incendio o explosión.
FORMA ADECUADA DE DESCARTAR SU ELECTRODOMÉSTICO
Descarte o recicle su electrodoméstico de acuerdo con las Regulaciones Federales y Locales. Comuníquese con las autoridades locales para descartar o reciclar su electrodoméstico de forma ambientalmente segura.
LEA Y GUARDE ESTAS INSTRUCCIONES
Módulo Superior de Estufa
Antes del encendido, confirme que todas las perillas de control estén en la posición OFF (Apagado). Asegúrese de que la válvula principal del tanque de gas esté abierta.
No utilice el quemador durante un período de tiempo prolongado sin un utensilio de cocina sobre la parrilla. El acabado de la parrilla se podrá resquebrajar si no hay un utensilio de cocina que absorba el calor.
■ El utensilio se deberá posicionar sobre las parrillas sin sobresalir del borde lateral o de la encimera.
■ Asegúrese de que los quemadores y las parrillas estén frios antes de colocar la mano, un mango de olla o materiales de limpieza sobre estos.
Encendido de la Placa de Cocción
ADVERTENCIA
Los quemadores sólo se deberán usar cuando estén cubiertos por los utensilios. Las llamas de los quemadores que no estén cubiertas por utensilios presentan riesgos de incendio o de encendido de telas. Nunca permita que las llamas se extiendan más allá de los costados del utensilio. Si esto no se cumple, se podrán producir lesiones graves.
Seleccione un quemador y busque su perilla de control. Presione la perilla y gire la misma hasta la posición (Alto). El chispeo continuará mientras se mantenga la presionada. Una vez encendido el quemador, continúe presionando la perilla durante por lo menos 5 segundos hasta
que el sensor de la llama esté caliente. Libere la perilla y confirme que el quemador queda encendido. Si el quemador queda encendido, gire la perilla para ajustar la llama. Si el quemador no queda encendido, consulte la sección de Consejos para perilla Solucionar Problemas.
Presione la perilla de control y gire la misma hasta la posición HI (Alto).
Selección del Tamaño de la Llama
Observe la llama, no la perilla, a medida que aj calor. Cuando se desee calentar de forma rápida, el tamaño de la llama deberá ser equivalente al utensilio de cocina que esté usando. Las llamas más grandes que la parte inferior del utensilio no calentarán con mayor rapidez y podrán ser peligrosas.
el nivel de
Estas llamas son demasiado grandes para la olla.

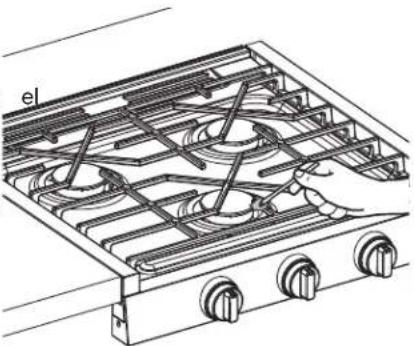

Encendido Manual de la Placa de Cocción
Si no se logra encender un quemador, usted podrá encender el quemador de forma manual siguiendo los pasos que figuran a continuación:
Presione y gire la perilla de control del quemador correspondiente en sentido antihorario hasta la posición Hi (Alto).
Mientras continúa presionando la perilla, de forma inmediata raspe y coloque un cerillo de madera largo o un encendedor de gas cerca
Presione la perilla de control y gire la misma hasta la posición HI
del quemador para realizar el encendido. Una vez encendido quemador, continúe presionando la perilla durante por lo menos 5 segundos hasta que el sensor de la llama esté caliente. Libere la perilla y confirme que el quemador queda encendido. Si (Alto) el quemador queda encendido, gire la perilla para ajustar la llama. Si el quemador no queda encendido, consulte la sección de Consejos para Solucionar Problemas.
Si la Llama se Apaga
De forma inmediata, gire la perilla de control hasta la posición OFF (Apagado). Espere por lo menos 5 minutos y encender el quemador.
Apagado del Módulo Superior de Estufa
Para apagar los quemadores del módulo superior de estufa, vugrelasaperillas de control en sentido horario hasta la posición OFF (Apagado). No toque ni coloque objetos sobre las parrillas hasta que el módulo superior de estufa se encuentre frío.
Rangetop
Uso de los Quemadores del Módulo Superior de Estufa
■ No utilice el quemador durante un período de tiempo prolongado sin un utensilio de estufa sobre la parrilla. El acabado de la parrilla podrá perder color o resquebrajarse si no se cuenta con un utensilio de estufa que absorba el calor.
No intente desensamblar un quemador mientras otro quemador está encendido. Se podrán producir daños sobre el producto.
■ Asegúrese de que los quemadores y las parrillas estén fríos antes de colocar la mano, un mango de olla o materiales de limpieza sobre la superficie del módulo superior de estufa.
Adapte el tamaño del utensilio de forma proporcional a las llamas. Cubra su utensilio con una tapa para que los líquidos hiervan de forma más rápida.
Modelo de 2 quemadores: Ambos quemadores fueron diseñados para realizar la cocción general y hervores a fuego lento.
Modelo de 3 quemadores: Los quemadores traseros fueron diseñados para realizar la cocción general y hervores a fuego lento. Use el quemador frontal para utensilios de cocina grandes y para un hervor más rápido.

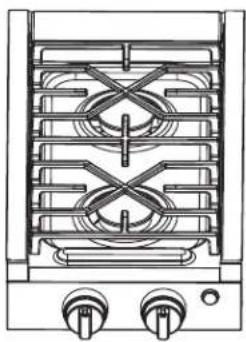

Orientación de las Parrillas del Módulo Superior de Estufa
La orientación adecuada de la instalación de la parrilla es como se muestra.
La parrilla para el modelo de 2 quemadores es reversible.
La parrilla del modelo de 3 quemadores posee un frente y una parte trasera y se deberá reemplazar de forma correcta de acuerdo con la imagen.

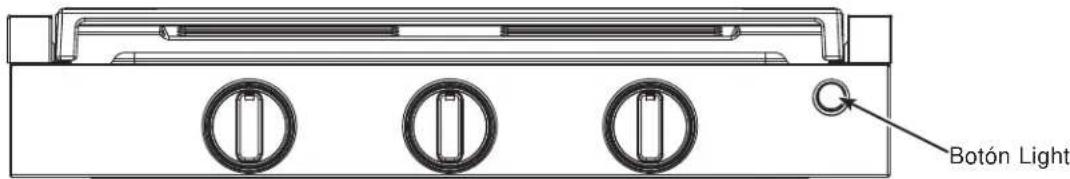

Presione el botón Light (Luz) sobre el panel de control para encender/ apagar las luces del horno y de la perilla de control. Todas las luces se encienden y apagan juntas.
Nunca bloquee las ventilaciones (aberturas de aire) del módulo superior de estufa. Éstas brindan las entradas y salidas de aire que son necesarias para que el módulo superior de estufa se mantenga fresco se mantenga fresca y funcione de forma correcta con la combustión adecuada. Nunca cubra la abertura con papel de aluminio o cualquier otro material. Las ventilaciones se encuentran ubicadas a lo largo de la parte trasera del módulo superior de estufa.
Superficies del Módulo Superior de Estufa
Asegúrese de que todos los controles estén apagados y que todas las superficies se enfríen antes de limpiar cualquier parte de la estufa.
Módulo Superior de Estufa de Porcelana Esmaltada
No use limpiadores de horno, limpiadores abrasivos, limpiadores líquidos fuertes, estropajos de acero, almohadillas para fregar de plástico, ni polvos limpiadores sobre el módulo superior de estufa. Limpie con un jabón suave y agua o con una solución que sea mitad de vinagre y mitad de agua. Enjuague con agua limpia y seque con una tela seca.
Al limpiar las superficies, asegúrese de que se encuentren a temperatura ambiente. El derrame de adobo, jugos de fruta, salsas de tomate y líquidos para humedecer que contengan ácidos podrán ocasionar descoloración y se deberán quitar en cuanto las superficies calientes se enfrien, y luego se deberán lavar y enjuagar. Tenga cuidado de no derramar agua en las aberturas del módulo superior de estufa.

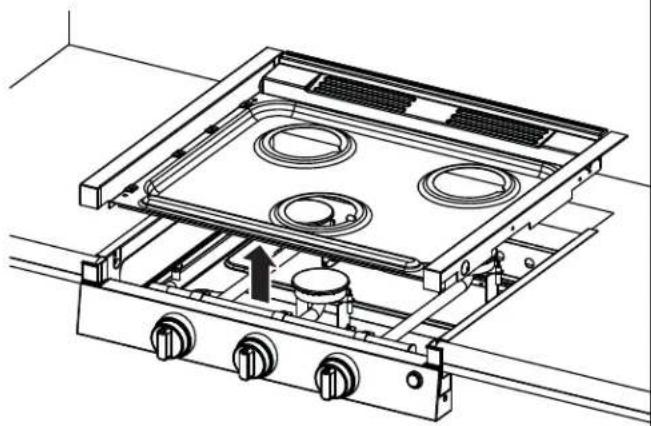

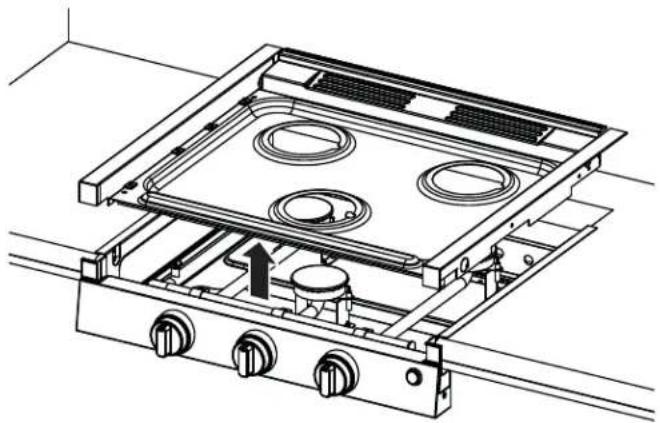

Retiro de la Placa de Cocción para su Limpieza en Caso de Derrame
ADVERTENCIA
Se deberá tener cuidado de no dañar ni modificar la tubería de gas y el cableado que se encuentra debajo de la placa de cocción. Hacer esto podrá ocasionar un incendio o riesgos de explosión.
- Desconecte la corriente desde el fusible principal o del panel del disyuntor antes de retirar la superficie del módulo superior de estufa.

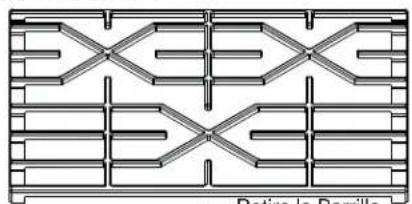

- Levante y retire la parrilla del módulo superior de estufa.


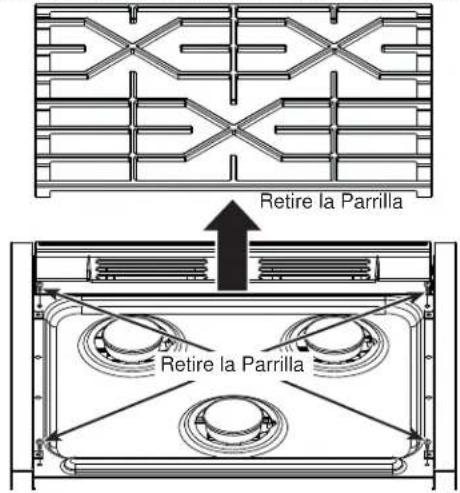

Retire la Parrilla Retire la Parrilla- Retire los 4 tornillos sobre la superficie de cocción con un destornillador Phillips, y luego levante la placa de cocción para su retiro.
- Realice la limpieza con un jabón suave, una solución a base de agua y una tela húmeda. Enjuague con agua limpia y seque con una tela seca.
- Vuelva a colocar la placa de cocción en su posición y adhiera la misma con los 4 tornillos, usando un destornillador Phillips.
Tapas de los Quemadores
Lave las tapas de los quemadores con agua caliente y jabón, y enjuague con agua limpia. Puede fregar con una base de fregado plástica para eliminar partículas de comida quemadas.
Cabezas de los Quemadores
Limpie las cabezas de los quemadores de forma rutinaria, especialmente luego de derrames importantes, que podrían bloquear las aberturas de los quemadores. Limpie con agua caliente y jabón. Enjuague con agua limpia. Para eliminar las manchas más rebeldes, use un cepillo con cerda plástica.
NOTA: No use estropajos de acero ni bases para fregar para limpiar las partes del quemador, ya que podrán bloquear sus partes. Las hendiduras de las cabezas de los quemadores se deberán mantener limpias en todo momento para obtener una llama pareja y sin obstrucción. Los puertos o electrodos atascados o sucios de un quemador no permitirán que éste funcione de forma correcta.
Parrillas de los Quemadores
Las parrillas se deberán lavar con agua caliente y jabón y deberán ser enjuagadas con agua limpia. Para ablandar la comida quemada, coloque las parrillas en una solución que contenga ¼ de taza de amoníaco hogareño durante varias horas. Luego, fregue las parrillas con un estropajo de plástico con agua caliente y jabón. Enjuague a fondo y seque. NO use blanqueador ni removedores de óxido sobre la placa de cocción o las parrillas de los quemadores.
Superficies Exteriores
Asegúrese de que todos los controles estén apagados y que todas las superficies se enfríen antes de limpiar cualquier parte del módulo superior de estufa.
Perillas de Control
Las perillas de control se pueden retirar para facilitar la limpieza. Asegúrese de que las perillas estén en las posiciones OFF (Apagado) y empuje las mismas desde los vástagos de forma recta para su limpieza. Las perillas se podrán lavar con agua y jabón. Asegúrese que los interiores de las perillas estén secos antes de volver a colocarlas. Vuelva a colocar las perillas en la posición OFF (Apagado) para asegurar una ubicación adecuada.
Borde Pintado de la Placa de Cocción
Limpie la misma con agua y jabón o con una solución de vinagre y agua. No use limpiadores comerciales para horno, polvos de limpieza, estropajos de acero o abrasivos duros sobre cualquier superficie pintada.
Superficies de Acero Inoxidable
No use una viruta de acero; ésta dañará la superficie. Para limpiar la superficie de acero inoxidable, use agua tibia con jabón o un limpiador o pulidor para acero inoxidable. Siempre limpie la superficie en la dirección del veteado. Siga las instrucciones del limpiador para limpiar la superficie de acero inoxidable. Los limpiadores con ácido oxálico tales como Bar Keepers Friend Soft Cleanser eliminarán el óxido, deslustres y pequeñas manchas de la superficie. Use sólo un limpiador líquido libre de material abrasivo y frote en la dirección de las líneas del cepillo con una esponja suave y húmeda.
Instrucciones de Instalación
¿Preguntas? Visite GEAppliances.com. En Canadá, visite GEAppliances.ca.
ADVERTENCIA
Se Requieren Ciertos Equipos
de Detección en Vehículos Recreativos de acuerdo con NFPA 1192. El equipamiento requerido deberá estar aprobado por UL para su uso en vehículos recreativos. Instale y use el equipo de acuerdo con las instrucciones del fabricante.
Alarma de Humo – En la sección 6.3.1 se indica que todos los vehículos recreativos deberán estar equipados con una alarma de humo.
Alarma de Humo – En la sección 6.3.1 se indica que todos los vehículos recreativos deberán estar equipados con una alarma de humo.
Detector de Propano – En la sección 6.3.3 se indica que todos los vehículos recreativos con un electrodoméstico a gas propano deberán estar equipado con un detector de propano.
ANTES DE COMENZAR
instrucciones para uso del inspector local.
IMPORTANTE — Cumpla con todos los códigos y ordenanzas gubernamentales.
IMPORTANTE — Retire todo el material de embalaje y el material escrito del horno antes de conectar el gas y el suministro de corriente al módulo superior de estufa.
IMPORTANTE — A fin de evitar daños en los gabinetes, controle con su constructor o proveedor de gabinetes que los materiales usados no se descolorarán, deslaminarán ni sufrirán otro daño. Este horno fue diseñado de acuerdo con los requisitos de CSA International y cumple con las temperaturas máximas permitidas para gabinetes de madera de 194°F (90°C).
ADVERTENCIA
El módulo superior de estufa
deberá estar completamente separado y/o sellado de otros dispositivos que generen circulación o consumo de aire tales como pero sin limitarse a hornos microondas, calentadores, calentadores de agua, ventiladores de refrigeración, y secadoras de ropa. No hacer esto afectará el suministro de combustión de aire del módulo superior de estufa, creando una corriente de aire que podrá ser negativa o positiva.
Nota para el Instalador – Asegúrese de entregar estas instrucciones al consumidor.
Nota para el consumidor – Conserve estas instrucciones para referencia futura.
La correcta instalación del producto es responsabilidad del instalador.
Si se producen fallas en el producto debido a una instalación inadecuada, la garantía no cubrirá las mismas.
QUÉ HAY EN LA CAJA
Asegúrese de que los siguientes ítems estén todos incluidos con el embalaje. Si un ítem se encuentra dañado o no esté presente, comuníquese con su vendedor minorista.
- Módulo Superior de Estufa x 1
- Parrilla del Módulo Superior de Estufa x 1
- Tarjeta de Registro del Producto x 1
- Tornillo de madera n° 8-15 x 1" x 4
- Manual del Propietario e Instrucciones de Instalación x 1
HERRAMIENTAS NECESARIAS
Llave ajustable (2)
Destornillador Phillips
Taladro eléctrico con broca de 1/8"
Gafas de seguridad
Guantes
MATERIALES NECESARIOS
- Sellador para junta de tubería o cinta para tubería roscada aprobada por UL con Teflón*, resistente a la acción del gas natural o LP.
■ Detector de pérdidas de líquido o agua con jabón.
■ Tubería de suministro de propano con conexión hembra abocardada de 3/8".
*Teflón: Marca registrada por DuPont
DIMENSIONES DE LOS ESPACIOS LIBRES DE LOS GABINETES Y LA ENCIMERA
Asegúrese de que los gabinetes y la encimera cumplan con los requisitos de la mesa, antes de realizar la instalación de la estufa.
| PLU612 19 | 50" | 10.625" | 4.125" | Máx. de 1" | Máx. de 1.625" | |||
| PLU621 17 | 75" | 20.25" | 4.125" | Máx. de 1" | Máx. de 1.625" | |||
NOTA: Se deberá contar con una brecha vertical sin obstrucción de .25" debajo del módulo superior de estufa, a fin de permitir una correcta circulación de aire para el proceso de combustión y refrigeración de aire. No obstruya esta brecha.
NOTA: Deje un espacio vertical mínimo de .375" desde la parte inferior del módulo superior de estufa (o una profundidad mínima de 4.25" desde la encimera) hasta cualquier superficie combustible, tal como el cajón de un gabinete.
Asegúrese de que los gabinetes y la encimera cumplan con los requisitos de la mesa, antes de realizar la instalación de la estufa.
| Todos los Modelos | Mín. de 30" | Mín. de 18" | Máx. de 13" | Mín. de 2" | Mín. de 2" | PLU612: Mín. de 10.625"PLU621: Mín. de 20.25" |
A: Deje un espacio libre vertical de un mínimo de 30" entre la encimera y la construcción inflamable sobre el electrodoméstico. Para contar con espacios verticales alternativos libres, consulte la Tabla 5.6.6.5 de NFPA 1192 para requisitos sobre campanas.
B: Deje un espacio libre vertical de un mínimo de 18" entre la encimera y la construcción inflamable sobre los laterales izquierdo y derecho del electrodoméstico.
C: La profundidad máxima permitida para los gabinetes superiores es de 13". Cuando se trate de profundidades de gabinete sobre la altura de la cabeza que superen 13", consulte la Tabla 5.6.6.5 de NFPA 1192 para requisitos sobre campanas.
D: Deje un espacio libre horizontal mínimo de 2" entre el espacio libre del electrodoméstico y la construcción inflamable que se extiende desde la superficie de cocción hasta 18" por encima de la superficie de cocción.
E: Deje un espacio libre de un mínimo de 2" entre la construcción inflamable adyacente y la parte trasera del espacio libre del electrodoméstico.
F: El ancho del Espacio Libre Vertical A no deberá ser inferior a 10.625" para el PLU612 y de 20.25" para el PLU621.
Instrucciones de Instalación

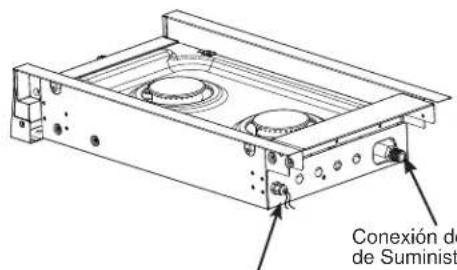

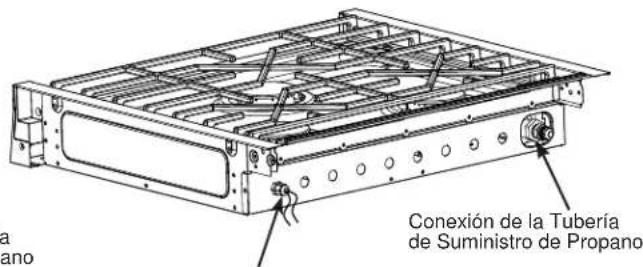

UBICACIONES PARA LA INSTALACIÓN DE LOS SUMINISTROS DE GAS Y CORRIENTE
Modelo de 2 quemadores Modelo de 3 quemadores
INSTALACIÓN DEL MÓDULO SUPERIOR DE ESTUFA
NOTA: Antes de realizar la instalación, use guantes y gafas de seguridad.
Complete los siguientes pasos cuando el gabinete se encuentre preparado de acuerdo con las dimensiones dadas, y cuando la tubería de gas y las conexiones eléctricas se encuentren preparadas.
1. PREPARACIÓN DEL MÓDULO SUPERIOR DE ESTUFA
■ Retire el módulo superior de estufa de la caja de cartón y coloque el mismo sobre una superficie plana. Retire los materiales del embalaje.
■ Levante y retire la parrilla de la placa de del módulo superior de estufa.
■ Retire los 4 tornillos sobre la superficie de cocción con un destornillador Phillips, y luego levante la placa de cocción para su retiro.
Se deberá tener cuidado
de no dañar ni modificar la tubería de gas que se encuentra debajo del módulo superior de estufa. Hacer esto podrá ocasionar un incendio o riesgos de explosión.
■ Levante el módulo superior de estufa y coloque el mismo en la abertura del gabinete. Vuelva a deslizar el módulo superior de estufa sobre su posición.
Instrucciones de Instalación
1. PREPARACIÓN DEL MÓDULO SUPERIOR DE ESTUFA (cont.)

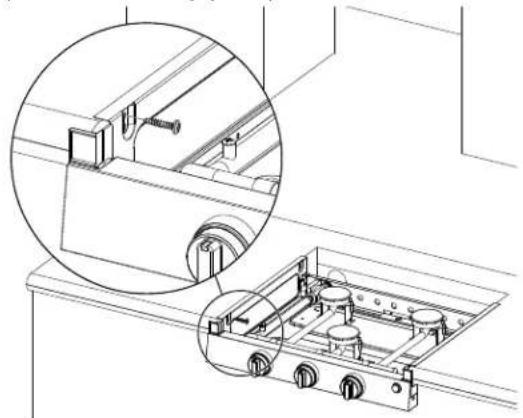

■ Adhiera el módulo superior de estufa a la abertura del gabinete, colocando cuatro tornillos en la encimera. Instale 2 tornillos por lado usando las opciones de agujeros preferidas en base a la construcción de la encimera. Si la encimera es de madera, comience perforando cuatro agujeros piloto con una broca de 1/8". Coloque los 4 tornillos provistos en los agujeros para su adhesión.
NOTA: Se deberá contar con una brecha vertical sin obstrucción de .25" debajo del módulo superior de estufa, a fin de permitir una correcta circulación de aire para el proceso de combustión y refrigeración de aire. No obstruya esta brecha.
2. SUMINISTRO DE GAS (cont.)

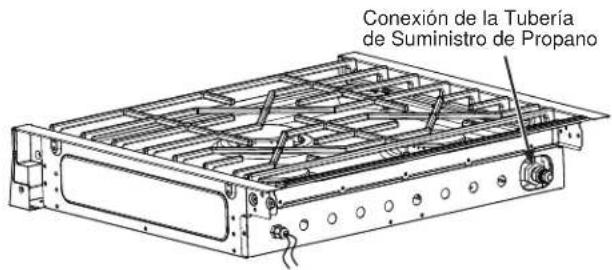

Conecte una tubería de suministro de propano con una conexión hembra abocardada de 3/8" al regulador en la esquina superior trasera derecha del gabinete.
IMPORTANTE: Deje un espacio adecuado alrededor de la tubería de suministro de gas en caso de torcedura o daños durante la instalación. Asegúrese de que la tubería de suministro de gas no pueda tener contacto con ninguna pieza móvil luego de la instalación.
Al usar presiones superiores a 12 psig para controlar el sistema de suministro de gas del vehículo recreativo, desconecte el módulo superior de estufa y la válvula de cierre individual de la tubería de suministro de gas. Al usar las presiones de prueba de 12 psig (3.5kPa) o menos para controlar el sistema de suministro de gas, simplemente aísele el módulo superior de estufa del sistema de suministro de gas cerrando la válvula de cierre individual.
2. SUMINISTRO DE GAS
ADVERTENCIA
Riesgo de Incendio: No trolar las pérdidas de gas.
ADVERTENCIA
Riesgo de Explosión: No
supere una torsión máxima de 25 pies-libras al realizar conexiones de tuberías de gas. Cualquier ajuste en exceso podrá romper el regulador de presión, resultando en riesgo de incendio o explosión.
ADVERTENCIA
Es posible que las
pérdidas de gas no se puedan detectar sólo a través del olfato. Los proveedores de gas recomiendan la adquisición e instalación de un detector de gas aprobado por UL. Instale y use el equipo de acuerdo con las instrucciones del fabricante.
Regulador de Presión de Gas
Se deberá usar el regulador de presión de gas propano suministrado con este módulo superior de estufa. Para un funcionamiento adecuado, la presión de entrada al regulador deberá ser la siguiente: Presión mínima: 11" de Columna de Agua Maximum pressure: 13.8" of Water Column Presión máxima: 13.8" de Columna de Agua
Instrucciones de Instalación
3. CONTROL DE PRESIÓN
■ Asegúrese de que el gas propano sea cerrado para el electrodoméstico.

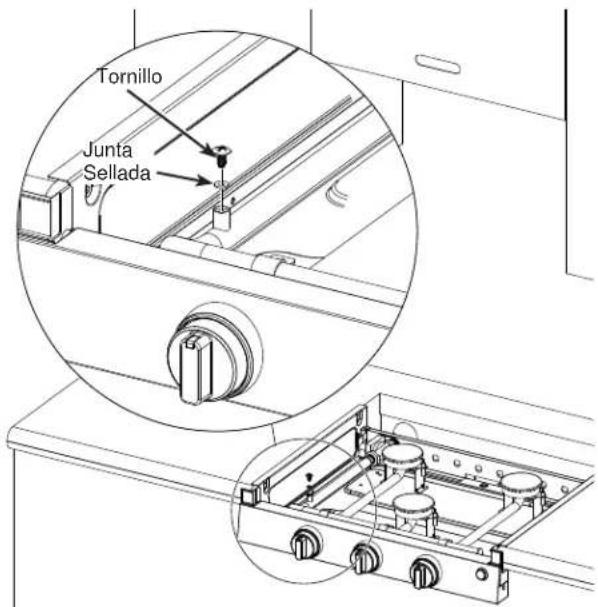

■ Retire el tornillo con la junta sellada desde el puerto de prueba de presión del módulo superior de estufa.
■ Abra la entrada de gas propano al electrodoméstico - El medidor de calibre de presión deberá medir entre 10" de columna de agua y 13.8" de columna de agua.
■ Cierre la entrada de gas propano al electrodoméstico.
■ Retire la tubería de goma del dispositivo de medición de control de presión.
■ Vuelva a colocar el tornillo con la junta retirada en el paso anterior. Antes de volver a colocar el tornillo, inspeccione que el sellado de la junta de goma no posea signos de daños.
■ Ajuste de forma manual el tornillo, asegurándose de que no se dañe el sellado.
NOTA: Asegúrese de que se haya controlado que el producto no posee pérdidas de gas, una vez completada la prueba de control de presión controlando también el tornillo del puerto de control de presión. Si se detectan pérdidas alrededor del tornillo del puerto de prueba de presión y de la junta sellada, se podrá adquirir uno nuevo. Llame a GE Appliances al 877.959.8688 para solicitar un reemplazo.
4. CONTROL DE PÉRDIDAS
■ Asegúrese de que todas las perillas de control se encuentren en la posición OFF (Cerrada).
■ Aplique un líquido de detección de gas sobre las conexiones. Cualquier pérdida de gas será indicada a través de las burbujas.
■ Si se detecta una pérdida de gas, ajuste la junta floja o reemplace la pieza defectuosa con una pieza de reemplazo recomendada por un vendedor minorista autorizado de GE Appliances.
5. CONEXIÓN ELÉCTRICA
PRECAUCIÓN
RIESGO DE DAÑOS SOBRE
EL PRODUCTO
- Conectar a dispositivos de 12V DC únicamente.
- Conectar sólo un circuito protegido con fusible de no más de 15 Amperios.

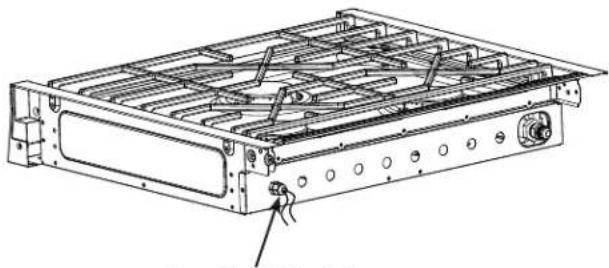

Los cables de suministro de corriente se encuentran ubicados en la esquina superior izquierda de la parte trasera del electrodoméstico.
Conexión del Suministro de Corriente
Conecte un cable de suministro de corriente de 12V positivo al cable negro de 12V del electrodoméstico, y un cable de suministro de corriente de 12V negativo al cable blanco de 12V del electrodoméstico. El consumo máximo de corriente es inferior a 1 Amper.
NOTA: Asegúrese de conectar los cables con la polaridad correcta. El Negro es "+" y el Blanco es "-" . Asegúrese de que las conexiones eléctricas se encuentren correctamente aseguradas.
Asegúrese de que las tuberías de suministro de gas se encuentren desconectadas, o de haber cortado la conexión desde el panel del fusible o disyuntor, antes de realizar el servicio técnico del electrodoméstico.
6. VUELVA A COLOCAR EL MÓDULO SUPERIOR DE ESTUFA
Vuelva a colocar el módulo superior de estufa en su posición y adhiera la misma con los 4 tornillos, retirados en el Paso 1, usando un destornillador Phillips.

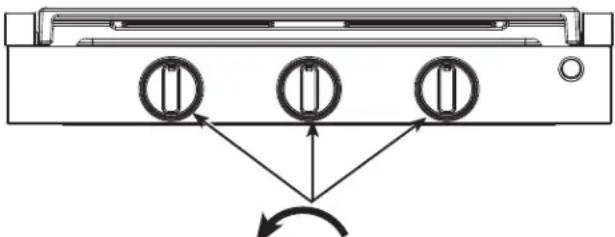

7. PRUEBE LOS QUEMADORES DEL MÓDULO SUPERIOR DE ESTUFA
■ Seleccione un quemador y busque su perilla de control. Presione y gire la perilla de control del quemador correspondiente en sentido antihorario hasta la posición Hi (Alto).
Gire la perilla de control del quemador en sentido antihorario.
El chispeo continuará mientras se mantenga la perilla presionada. Continúe presionando la perillas hasta que se ilumine la llama. De haber aire en la tubería de suministro, podrá tomar hasta un minuto que el aire sea purgado y que el quemador se encienda. Una vez que el quemador quede encendido, libere la perilla.
Es posible que la llama sea amarilla durante unos pocos segundos, pero luego deberá ser azul. Si se observa una llama en su mayoría o completamente amarilla en el quemador, consulte la sección de "Solución de Problemas" o comuníquese con un técnico calificado del servicio.
Gire la perilla de control del quemador en sentido antihorario hasta LO (Bajo). Asegúrese de que la llama rodee completamente el quemador. Deberá haber una llama en los puertos del quemador y no haber brecha de aire entre la llama y el quemador. Si el quemador no reúne estos criterios, consulte la sección de “Solución de Problemas” o comuníquese con un técnico calificado del servicio.
■ Repita estos pasos para controlar cada quemador.
8. CALIDAD DE LA LLAMA
Las llamas del quemador del quemador del módulo superior de estufa y los quemadores del horno deberán ser azules con puntas amarillas. Las llamas largas de color amarillo brillante no son normales. Las llamas normales podrán mostrar signos de un tinte anaranjado cuando estén bien quemadas, o signos de color anaranjado parpadeante debido a las partículas en el gas o en el aire.
Consejos para Solucionar Problemas... Antes de solicitar el servicio técnico
| Problema | Causa Posible/ |
| Los quemadores de la superficie no se encienden o no se encienden totalmente. | Asegúrese de que las válvulas de suministro de gas y la válvula del tanque de propano estén abiertas. De haber aire en la tubería de suministro, podrá tomar hasta un minuto que el aire sea purgado y que el quemador se encienda. |
| Asegúrese de que la perilla sea presionada y ajustada hasta la posición HI (Alto), mientras se gira la perilla de encendido. Deberá escuchar el sonido de clic del sistema de encendido cuando se presione la perilla. Continúe presionando durante por los menos 5 segundos hasta que el sensor de la llama esté caliente. | |
| La presión del gas es demasiado baja o demasiado alta. | |
| Los puertos del quemador o el arrancador están sucios. Consulte sobre las “Cabezas de los Quemadores” en la sección de Cuidado y Limpieza. | |
| Hay humedad presente en el quemador. Con el quemador apagado y frío, seque el mismo en su totalidad. | |
| Las llamas son completamente o en su mayoría amarillas o anaranjadas. | Las llamas normales podrán mostrar signos de un tinte anaranjado cuando estén bien quemadas, o signos de color anaranjado parpadeante debido a las partículas en el gas o en el aire. |
| La presión del gas es demasiado baja. | |
| Los puertos del quemador están sucios. Consulte sobre las “Cabezas de los Quemadores” en la sección de cuidado y limpieza. | |
| La luz de fondo de la perilla no se enciende cuando se presiona el botón de la luz. | Asegúrese de que la unidad se encuentre conectada a 12VDC. Consulte sobre la “Conexión Eléctrica” en las Instrucciones de Instalación. |
| Es necesario reemplazar el tablero LED o el interruptor. Comuníquese con GE Appliances para solicitar el servicio técnico. |
Garantía Limitada
Para realizar un reclamo sobre la garantía, llame al 866.835.0179. Por favor, tenga disponibles su número de serie y número de modelo cuando realice la llamada.
Por el Período de: GE Appliances Reemplazará:
| Dos AñosDesde la fecha de la compra original | Toda la unidad o cualquier parte del módulo superior de estufa del vehículo recreativo que falle debido a un defecto en los materiales o la fabricación. Durante esta garantía limitada de dos años, GE Appliances reemplazará, a su propia discreción, la unidad. La unidad podrá ser reemplazada por una unidad nueva, una unidad restaurada, o un certificado de reembolso para una unidad nueva de GE Appliances. |
Qué No Cubrirá GE Appliances:
■ Instalación, entrega o mantenimiento inadecuados.
Si tiene un problema con la instalación, comuníquese con su vendedor o instalador. Usted es responsable de brindar instalaciones de conexiones eléctricas adecuadas.
■ Falla del producto como resultado de modificaciones sobre el mismo o debido a un uso irrazonable, incluyendo la falta de mantenimiento razonable o necesario.
■ El trabajo necesario para trasladar la unidad a una ubicación donde esté accesible para que un técnico pueda brindarle el servicio.
■ Reemplazo de fusibles de la vehículo recreativo o reinicio de disyuntores.
■ Daños ocasionados sobre el producto por nivel de voltaje inadecuado en el suministro de corriente, accidente, incendio, inundaciones o catástrofes naturales.
■ Daño causado después de la entrega.
■ Educación sobre el producto de forma personalizada.
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS — Su única y exclusiva alternativa es la reparación del producto, como se indica en esta Garantía Limitada. Las garantías implícitas, incluyendo garantías implícitas de comerciabilidad o conveniencia sobre un propósito particular, se limitan a dos años o al período más corto permitido por la ley.
Esta garantía limitada se extiende al comprador original y a cualquier dueño posterior de productos para vehículos recreativos personales o uso similar dentro de EE.UU. Si el producto se encuentra ubicado en un área donde el servicio de un técnico autorizado para vehículos recreativos no está disponible, se le podrá solicitar que traiga el producto a una ubicación del Servicio Autorizado de GE Appliances para acceder al servicio técnico.
Algunos estados no permiten la exclusión o limitación de daños fortuitos o consecuentes. Esta garantía limitada le da derechos legales específicos y es posible que tenga otros derechos legales que varían entre un estado y otro. Para conocer cuáles son sus derechos legales, consulte a la oficina de asuntos del consumidor local o estatal o al Fiscal de su estado.
Sitio Web de Electrodomésticos de GE Appliances
¿Desea realizar una consulta o necesita ayuda con su electrodoméstico? ¡Intente a través del Sitio Web de Electrodomésticos de GE Appliances las 24 horas del día, cualquier día del año! También puede comprar más productos grandiosos de GE Appliances y sacar ventaja de todos nuestros servicios de apoyo a través de Internet, diseñados para su conveniencia. En EE.UU.: GEAppliances.com. En Canadá: GEAppliances.ca
Registre su Electrodoméstico
¡Registre su electrodoméstico nuevo a través de Internet, de acuerdo a su conveniencia! Un registro puntual de su producto permitirá una mejor comunicación y un servicio más puntual de acuerdo con los términos de su garantía, en caso de surgir la necesidad. También puede enviar una carta en la tarjeta de inscripción impresa previamente que se incluye con el material embalado.
En EE.UU.: GEAppliances.com/register
Servicio Programado
El servicio de reparación de expertos de GE Appliances está a sólo un paso de su puerta. Conéctese a través de Internet y programe el servicio a su conveniencia cualquier día del año. En EE.UU.: GEAppliances.com/service service o llame al 800.432.2737 durante el horario de atención comercial.
Piezas y Accesorios
Aquellos individuos calificados para realizar el servicio técnico de sus propios electrodomésticos podrán solicitar el envío de piezas o accesorios directamente a sus hogares (se aceptan las tarjetas VISA, MasterCard y Discover). Ordene a través de Internet las 24 horas del día. En EE.UU.: GEAppliancesparts.com o telefónicamente al 877.959.8688 durante el horario de atención comercial.
Las instrucciones que figuran en este manual cubren los procedimientos que serán realizados por cualquier usuario. Otros servicios técnicos generalmente deberán ser derivados a personal calificado del servicio técnico. Se deberá tener cuidado, ya que una reparación indebida podrá hacer que el funcionamiento no sea seguro.
Los clientes de Canadá, visite nuestro sitio web en GEAppliances.ca/en/products/parts-filters-accessories o comuníquese al 800.661.1616.
Contáctenos
Si no se encuentra satisfecho con el servicio que recibió de GE Appliances, comuníquese con nosotros a través de nuestro sitio Web con todos los detalles, incluyendo su número telefónico, o escriba a:
En EE.UU.: General Manager, Customer Relations | GE Appliances, Appliance Park | Louisville, KY 40225 GEAppliances.com/contact
