MANUAL DE USUARIO F1600 BeamZ

MANUAL DE INSTRUCCIONES

Enhorabuena por la compra de este efecto de luces Beamz. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas. Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.
• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo.
• Nunca utilice el aparato en ambientes húmedos o en el exterior.

• Durante el funcionamiento, la carcasa se calienta muchísimo. No la toque durante el funcionamiento o inmediatamente después.

• Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.

• Asegure el aparato con una cadena de seguridad extra si el aparato se monta en un techo. Utilice un sistema de truss con ganchos. Asegúrese de que nadie permanece en el área de montaje. Monte el efecto a una distancia de al menos 50cm de materiales inflamables y deje un espacio de al menos 1 metro a cada lado para permitir que haya suficiente ventilación.
• Este aparato contiene LEDs de alta luminosidad. No mire a la luz del LED para evitar daños en su vista.
• No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
• Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
• No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
• Solo maneje el aparato con las manos limpias.
• No fuerce los controles.
• Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
• NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
• Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
• Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
• Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
• Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
• El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
• Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NO MIRE DIRECTAMENTE A LA S LENTES. Puede dañarle la vista. Las personas propensas a tener ataques epilépticos deben tener en cuenta los efectos que este efecto de luces puede tener en ellos.

Este aparato ha obtenido el certificado CE. Está prohibido hacer cambios en el aparato. Invalidaría el certificado CE y su garantía!

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales.

Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la temperatura ambiente.

FUENTE DE ALIMENTACIÓN

En la etiqueta de la parte trasera del controlador se indica el tipo de fuente de alimentación que debe ser conectado. Compruebe que la tensión de red corresponda a esto, todos los otros voltajes a la especificada, puede causar efectos irreparable. El producto también debe estar conectado directamente a la red para ser utilizado. No en ninguna fuente de alimentación o dimmer ajustable.

Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de que el producto tiene una toma de tierra adecuada para evitar el riesgo de electrocución o incendio.

INSTALACIÓN

PRECAUCIÓN: Por favor, considere las normas nacionales respectivas durante la instalación! La instalación sólo debe ser realizada por un empleado autorizado o distribuidores!

Atención:

- Cuando la máquina de humo tiene un tanque de fluido incorporado, entonces debe ser transportada y debe operar en una posición vertical.

- Utilice únicamente líquido a base de agua Beamz recomendado por su proveedor. Pobre líquido causará daño permanente, mal efecto, la obstrucción, la expectoración de el líquido no evaporado, etc.

- Asegúrese de que la máquina de humo se coloca sobre una superficie estable y antideslizante.

- Asegúrese de que no hay ranuras de ventilación de la carcasa del producto bloqueadas.

- No coloque ningún objeto sobre la máquina de humo.

- Instale siempre la máquina de humo en un área con ventilación adecuada.

- Nunca conecte la máquina de humo a un dimmer o reóstato.

- En el caso de un problema de funcionamiento serio, deje de utilizar el producto inmediatamente.

- Cuando se monta a altura, utilice el soporte integral y utilizar un cable de seguridad.

- La instalación de la máquina de humo tiene que ser fabricada de una manera que puede soportar 10 veces el peso durante 1 hora sin sufrir deformaciones dañinas.

- El operador tiene que asegurarse de que las instalaciones de seguridad y de máquinas son inspeccionadas por un especialista una vez por año.

- Nunca apunte el humo a sí mismo, personas o animales.

- Nunca apunte la boquilla de salida directamente a personas o a llamas.

- La máquina de humo tiene que ser instalada fuera del alcance de las personas y los animales.

- Vaciar el tanque antes de transportar o almacenar el producto.

- Nunca beber líquido de humo o usarlo en el interior o exterior de un cuerpo humano. Si el líquido entra en contacto con la piel o los ojos, enjuague bien con agua y llame a un médico inmediatamente!

- Mantener fuera del alcance de los niños.

- Sólo para uso en interiores.

PRECAUCIÓN: Al instalar el aparato, asegúrese de que no hay material altamente inflamable inflamable (artículos de decoración, etc.) en una distancia mínima de 0,5 metros.

ACCESSORIOS

La alta calidad del fluido especialmente diseñado para maquina de la niebla Beamz garantiza un funcionamiento libre de problemas.

Botella de líquido de 5 litros:Ref. no. 160.662

Botella de líquido de 1 litro: Ref. no. 160.660

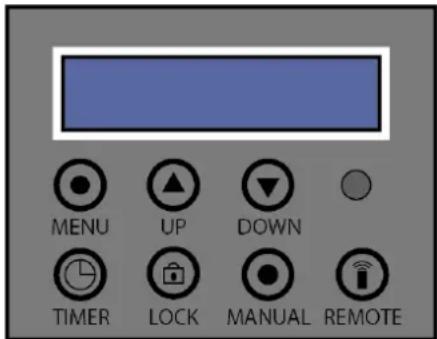

DISPLAY

A través de la tecla Menú, puede ajustar la configuración deseada. Después de pulsar el menú, la pantalla muestra los siguientes ajustes:

1. Man Vol Out xxx%.

Ajuste el volumen de salida manual dentro del rango de 0% a 100% mediante las teclas arriba / abajo.

1. Interval Set xxxS

Ajuste el intervalo entre cada emisión de humo dentro de la gama de 1 a 100S por medio de las flechas hacia arriba / abajo.

1. Duration Set xxxS

Ajustar la duración de cada emisión de humo dentro de la gama de 1 a 100S.

1. Volume Out xxx%

Ajustar la salida de volumen durante la función de temporizador dentro de la gama de 0 a 100%

1. DMX 512 #xxx

Ajustar la dirección DMX para el control DMX.

1. Wind For Class xx

Controla la velocidad del ventilador durante la salida.

1. Remote Out xx

Sin función para este modelo.

MENU UP DOWN TIMER LOCK MANUAL REMOTE

CONTROL DE TIEMPO

Pulse la tecla del temporizador para activar la función de temporizador. La pantalla muestra el intervalo ajustado y el dispositivo que cuenta los segundos a "0". Después de eso, la emisión de humo se desencadena en el volumen ajustado en "Volume". La duración depende de los ajustes realizados en "Duration Set". Si desea desactivar la función de temporizador, pulse la tecla del temporizador una vez más,.

Pulse el interruptor de bloqueo para la activación inmediata de la emisión de humo en el volumen ajustado en "Man Volume".

Pulse el interruptor de Lock una vez más con el fin de detener la emisión de niebla.

Manual control (100% output)

Pulse la tecla Manual para la activación inmediata de la emisión de humo en el volumen 100%. Suelte la tecla Manual para detener la emisión.

CONEXIÓN DMX-512

Si está usando un controlador DMX estándar, puede conectar la salida DMX del controlador directamente con la entrada DMX de la primera unidad de una cadena DMX. Siempre conecte la salida de una unidad con la entrada de la siguiente unidad hasta que se conectan todas las unidades. Si utiliza un controlador con conexión DMX 5 pins, deberá utilizar un adaptador de 5 pines a 3 pines.

En el último dispositivo, el cable DMX tiene que terminar. Suelde una resistencia de 120 ohmios entre la señal (-) y la señal (+) en un conector XLR de 3 pines, que conectará al la salida DMX del último aparato de la cadena.

Ajuste dirección:

Pulse el botón MODE varias veces hasta que Add aparezca en la pantalla, la dirección de inicio puede establecerse con los botones arriba / abajo. La dirección de inicio se define como un primer canal a la que la máquina va a responder. Compruebe que no hay canales superpuestos utilizados!

CAMBIANDO EL FUSIBLE

Si el fusible está defectuoso, reemplace el fusible por un fusible del mismo tipo y valor. Antes de sustituir el fusible, desconectar de la corriente. Procedimiento:

Paso 1: Abra el portafusibles del panel trasero con un destornillador adecuado.

Paso 2: Retire el fusible viejo del portafusibles.

Paso 3: Instale el fusible nuevo en el portafusibles.

Paso 4: Vuelva a colocar el portafusibles en la caja.

FUSE

LIMPIEZA DE LA UNIDAD

Despues de 40 horas de funcionamiento, la unidad debe limpiarse a fin de evitar depositos de impurezas en la bomba y en el calentador

El proceso de limpieza debe ejecutarse en un area bien ventilada

Procedimiento:

1. Vaciar el deposito de líquido,y rellenar el deposito con "Fluido Beamz para limpieza" (item no. 160.670).
2. Poner en marcha la unidad y esperar hasta que se caliente.
3. Bombear líquido mediante el mando a distancia.
4. Repitir la operacion hasta que el deposito quede vacio.
5. Rellenar el deposito con líquido Beamz
