B451AJDU-K8 - Timbres de puertas Lorex - Manual de uso y guía de instrucciones gratis

Tipo de producto	Timbre video 2K QHD
Marca	Lorex
Modelo	B451AJDU-K8
Resolución de video	2K QHD
Alimentación eléctrica	16-24 VCA (mediante cableado) o USB 5V 2A (configuración)
Conectividad Wi-Fi	2,4 GHz / 5 GHz
Detección de movimiento	Sí, con zonas y sensibilidad ajustables
Audio	Micrófono y altavoz integrados, comunicación bidireccional
Visión nocturna	Sí (filtro IR mecánico automático)
Almacenamiento local	Tarjeta microSD (preinstalada, ampliable hasta 128 GB)
Indicador LED	Multicolor (rojo, verde, azul) para el estado
Montaje	Soporte horizontal 15° y vertical 5° incluido
Aplicación móvil	Lorex Home (iOS / Android)
Luz nocturna	Sí, programable mediante la aplicación
Respuestas rápidas	Mensajes de voz pregrabados personalizables
Compartir acceso	Sí (usuarios compartidos con cuenta)
Dimensiones (aprox.)	125 x 50 x 30 mm
Peso (aprox.)	200 g
Material	Plástico resistente a la intemperie
Temperatura de funcionamiento	-20°C a 50°C
Seguridad	Apagar la alimentación antes de la instalación, uso exterior protegido
Certificaciones	FCC Parte 15
Garantía	Consulte el sitio web de Lorex (lorex.com/warranty)

Preguntas frecuentes - B451AJDU-K8 Lorex

¿Cómo restablecer el timbre video a los valores de fábrica?

Retire la cubierta de la ranura microSD en la parte posterior, inserte el alfiler en el orificio RESET durante 10 segundos hasta escuchar un sonido audible que confirme el reinicio.

El timbre video no enciende, ¿qué hacer?

Verifique que el disyuntor esté activado y que la fuente de alimentación proporcione 16-24 VCA. Pruebe con el cable USB incluido y un adaptador de corriente 5V 2A (no incluido) para aislar el problema.

¿Cómo insertar o retirar la tarjeta microSD?

Retire la cubierta en la parte posterior, inserte la tarjeta (lado de la etiqueta hacia abajo) hasta que haga clic. Para retirar, presione suavemente la tarjeta para que salga.

¿Por qué recibo tantas notificaciones?

Ajuste las zonas de movimiento y la sensibilidad en la aplicación Lorex Home. También puede establecer un horario de notificaciones en la configuración del dispositivo.

¿Cómo hacer para que la luz nocturna permanezca encendida por la noche?

En la aplicación, vaya a Device Settings > Motion Detection Settings > Light Settings, active Night Light Mode y modifique el horario según sus necesidades.

¿Cómo grabar una respuesta rápida personalizada?

En Device Settings > Doorbell Quick Responses, presione el + en la parte superior derecha, grabe su mensaje, luego asígnele un nombre y guarde.

¿Cuál es el alcance inalámbrico del timbre?

El timbre se conecta a una red Wi-Fi 2,4 GHz o 5 GHz cerca del router. El alcance depende de su entorno, pero debe estar en la misma zona que su teléfono durante la configuración.

¿Para qué sirve el cable USB incluido?

El cable USB permite alimentar el timbre temporalmente durante la configuración mediante la aplicación antes de la instalación definitiva. Use un adaptador de corriente USB 5V 2A (no incluido).

¿Cómo conectar el timbre a la aplicación Lorex Home?

Descargue la aplicación, cree una cuenta, presione + para agregar un dispositivo, luego escanee el código QR en la caja o en la parte posterior del timbre. Siga las instrucciones.

¿Cómo ajustar la detección de movimiento?

En la aplicación, seleccione el timbre, vaya a Motion Detection Settings. Puede dibujar zonas y ajustar la sensibilidad para reducir falsas alarmas.

MANUAL DE USUARIO B451AJDU-K8 Lorex

Timbre con Video de 2K QHD

Serie B451AJ

Guía de inicio rápido

lorex.com

¡Bienvenido!

Gracias por comprar el timbre con video de 2K. Aquí le mostramos cómo comenzar.

Contenido

Sección

1 Contenido del paquete
2 Descripción general
3 Indicador de estado
4 Conectarse a la aplicación
5 Preparación
6 Realizar el cableado de la campana
7 Asegurar los soportes de montaje
8 Realizar el cableado del timbre
9 Conectar el timbre
10 Descripción general de la aplicación Lorex Home
11 Resolución de problemas
12 Preguntas frecuentes

1 Contenido del paquete

Timbre con video

Soporte de montaje

Soporte horizontal 15°

Soporte vertical 5°

Cable USB

Anclajes (x2)

Tornillos (x2)

Tapas de cables (x3) Clavija Tarjeta microSD

(preinsertada)*

Kit de la campana

Arnés de alambre

Cable de copia de seguridad

Cables adicionales (x2)

Broca de 15/64"

Herramientas suministradas por el usuario

Taladro Destornillador

② Descripción general

Panel frontal Panel posterior

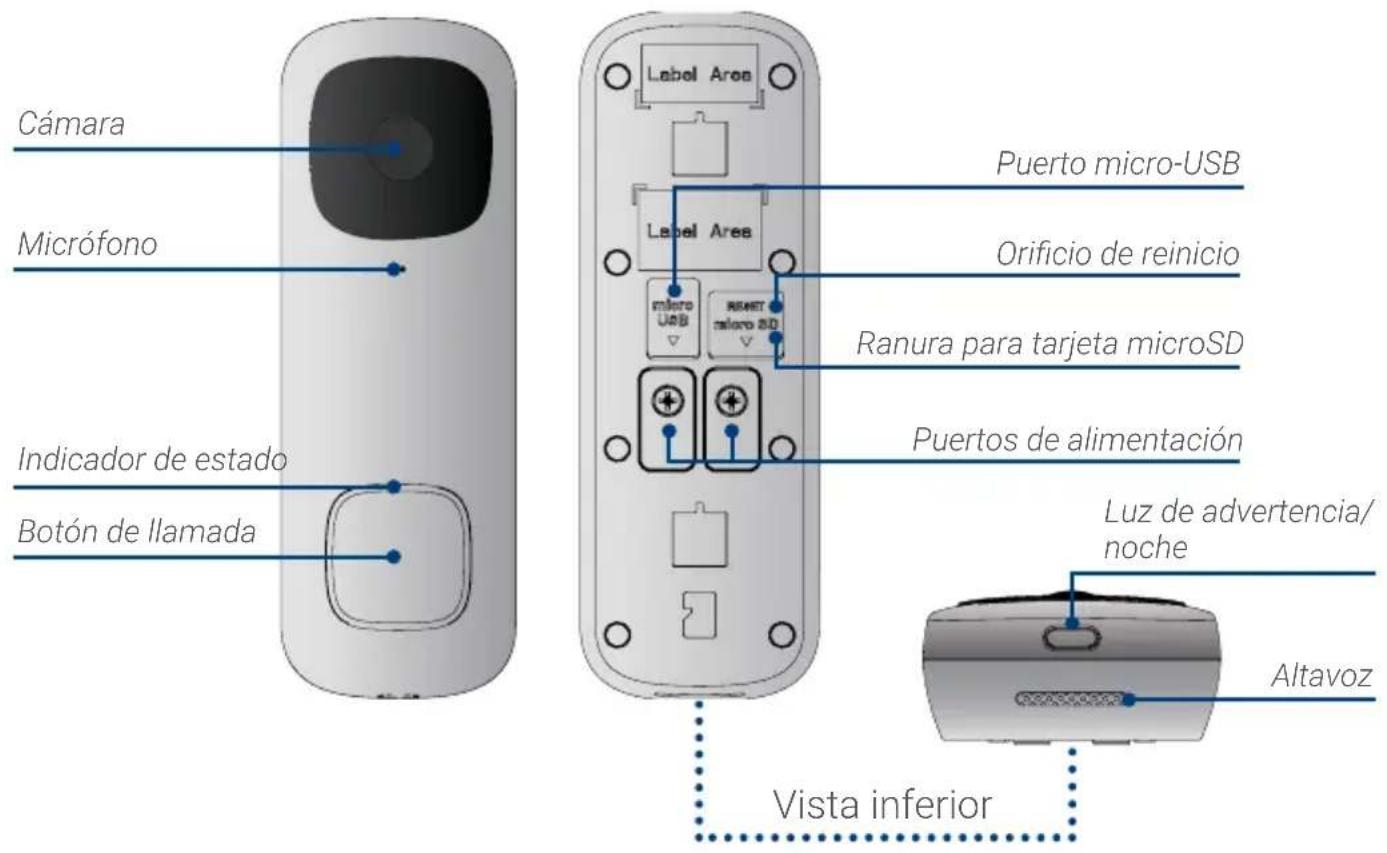

Cámara Micrófono Indicador de estado Botón de llamada Label Area Puerto micro-USB Label Area Orificio de reinicio micro USB reset micro SD Ranura para tarjeta microSD Puertos de alimentación Luz de advertencia/ noche Altavoz Vista inferior

3 Indicador de estado

El timbre con video se está encendiendo o el timbre con video se está reiniciando.

Rojo fijo

El timbre con video se está restableciendo a valores predeterminados de fábrica.

Verde fijo

El timbre con video funciona correctamente.

Azul intermitente lentamente

El timbre de vídeo está listo para conectarse.

Azul intermitente rapido

El timbre con video ha detectado movimiento.

Rojo intermitente

El timbre con video no pudo conectarse a la red.

Verde intermitente

La función para hablar del timbre con video está en uso.

Azul, rojo y verde intermitentes

Una actualización de firmware está en curso.

Rojo giratorio

El timbre con video está conectado a la red, pero no tiene acceso a Internet.

Verde giratorio

La función para llamar del timbre con video está en uso.

4 Conectarse a la aplicación

Conéctese a la aplicación Lorex Home para acceder a los videos de instalación.

1. Si ya tiene la aplicación, omita este paso. Escanee el código QR que aparece a la derecha con la cámara de su dispositivo móvil. Instale la aplicación gratuita Lorex Home desde App Store™ o Google Play Store™.
2. Pulse el ícono de Lorex Home para iniciar la aplicación.
3. Si ya tiene una cuenta, omita este paso. Pulse Sign up y siga las instrucciones que aparecen en la pantalla para crear una cuenta. Registre los detalles de su cuenta a continuación:

Correo electrónico:

Contraseña de la cuenta: ____

Escanee el código QR para la aplicación Lorex Home

1. Pulse el ícono + en la esquina superior derecha de la pantalla para agregar un dispositivo.
2. Escanee el código QR del dispositivo que se encuentra en la caja o en la parte trasera del timbre.

Nota: Si su dispositivo móvil no puede escanear el código QR, pulse Manually enter Device ID.

1. Siga las instrucciones de la aplicación para completar la instalación 0 consulte las secciones 5 a 9 de esta Guía de inicio rápido para obtener una descripción escrita de los pasos de instalación.

5 Preparación

Antes de comenzar con la configuración, hay algunos preparativos esenciales que debe hacer.

Para preparar la instalación:

Paso 1

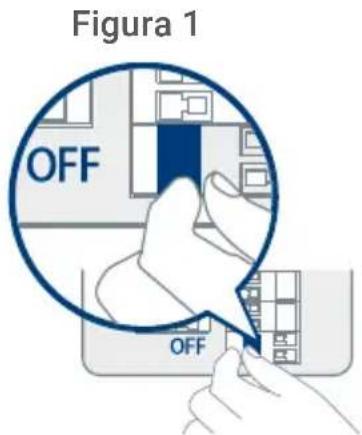

DESCONECTE LA ELECTRICIDAD DEL TIMBRE Y LA CAJA DE LA CAMPANA ACTUALES DESDE EL DISYUNTOR (consulte la Figura 1). Pruebe que se haya desconectado la electricidad del timbre y la caja de la campana presionando el timbre. La campana no debe emitir ningún sonido.

Tenga siempre cuidado al manipular cables eléctricos. Si no se siente cómodo haciéndolo usted mismo, consulte a un electricista con licencia.

Paso 2

Retire el timbre actual y desconecte los cables (consulte la Figura 2). Recuerde doblar los cables eléctricos para que no se caigan por el orificio de la pared.

IMPORTANTE: Requiere de 16 a 24 V CA. Si su casa no tiene este voltaje, necesitará un transformador de timbre de 16 a 24 V CA, o puede consultar con un electricista con licencia.

6 Realizar el cableado de la campana

Debe determinar el tipo de campana de timbre que tiene en su casa: electrónica o mecánica.

¿No está seguro? Si la campana de su timbre emite el clásico sonido *ding-dong*, es posible que su campana sea mecánica. Si su timbre suena más como una melodía, entonces su campana es electrónica. Si aún no está seguro, retire el panel de la cubierta de la caja de la campana. Si encuentra palancas con resorte y una campana física de metal, tiene una campana mecánica.

Los usuarios que tienen una campana mecánica deben seguir el paso adicional a continuación para completar la instalación.

Para los propietarios de campanas mecánicas:

1. Retire el panel de la cubierta de la caja de la campana de su timbre.

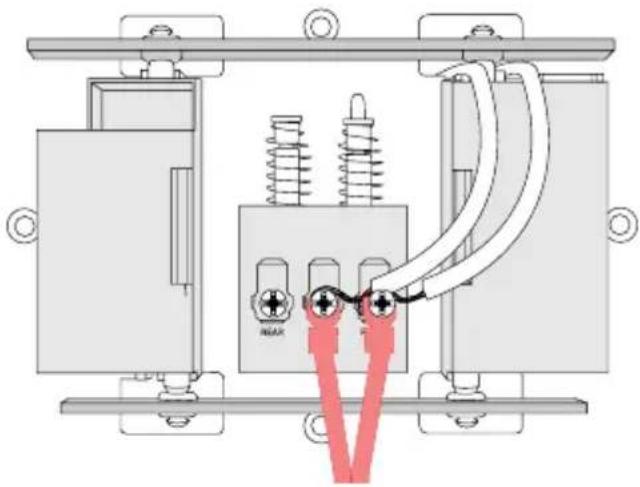

2. Afloje los tornillos etiquetados FRONTAL y TRANS con un destornillador estrella. No retire los tornillos, y asegúrese de desconectar cualquier cable conectado (consulte la Figura 1).
3. Conecte el kit de la campana incluido al terminal verde en el extremo de los cables incluidos (consulte la Figura 2).

1. Conecte los cables del kit de la campana a los conectores FRONTAL y TRANS en la caja de la campana. Asegúrese de que los cables presentes también permanezcan conectados (consulte la Figura 3).

Nota: Puede conectar cualquiera de los cables a cualquiera de los conectores.

1. Monte el kit de la campana en el interior de la caja de su campana, o a lo largo de la placa de la cubierta de la caja de la campana, con la cinta adhesiva de doble cara incluida (consulte la Figura 4).

IMPORTANTE: Use la cinta adhesiva de doble cara incluida para asegurarse de que el kit de la campana y los cables no toquen las campanas ni ningún componente móvil dentro de la caja de la campana, o la campana del timbre no sonará correctamente.

Kit de la campana

Figura 3

7 Asegurar los soportes de montaje

Utilice los accesorios de montaje especificados a continuación según la ubicación de montaje.

Paso 1: Marcar orificios de montaje

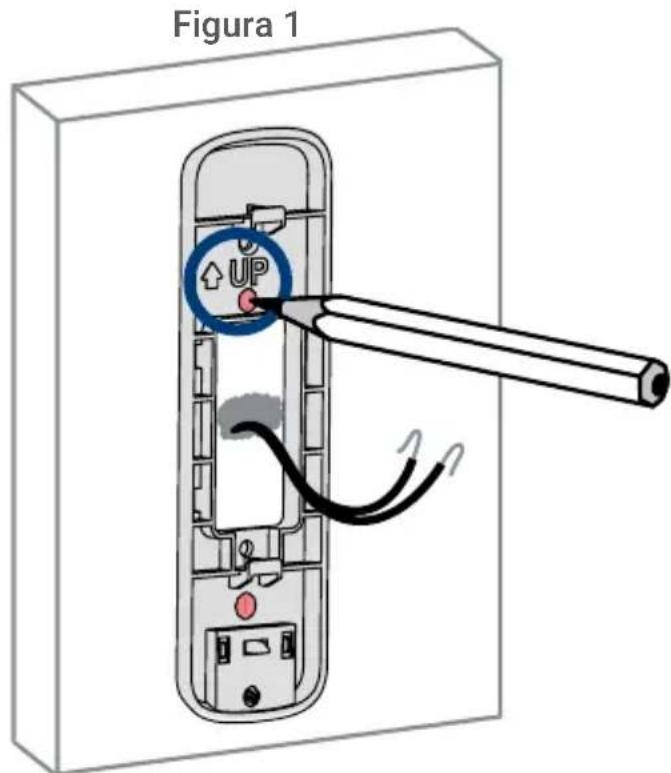

Coloque el soporte de montaje de forma tal que encaje con el cableado actual de su timbre. Luego marque los orificios de los tornillos de acuerdo con el soporte de montaje.

IMPORTANTE: Asegúrese de que la flecha ♠UP del soporte de montaje siempre apunte hacia arriba.

Figura 1

Paso 2 (opcional): Fije un soporte en ángulo al soporte de montaje

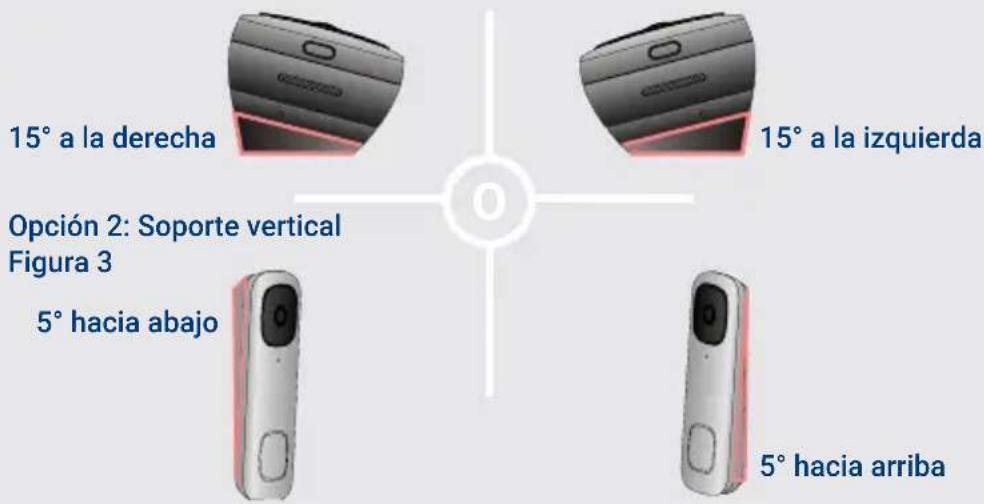

Si desea cambiar el ángulo del timbre para una mejor vista, fije uno de los soportes en ángulo opcionales al soporte de montaje.

1. Seleccione el soporte horizontal o el vertical según la orientación que desee que tenga el timbre (consulte las Figuras 2 y 3).
2. Para cambiar la orientación del ángulo, simplemente volte el soporte horizontal o el vertical hacia abajo. Cualquiera sea la orientación que elija, asegúrese de que el soporte de montaje siempre esté orientado hacia ♠UP

Opción 1: Soporte horizontal Figura 2 (vista inferior)

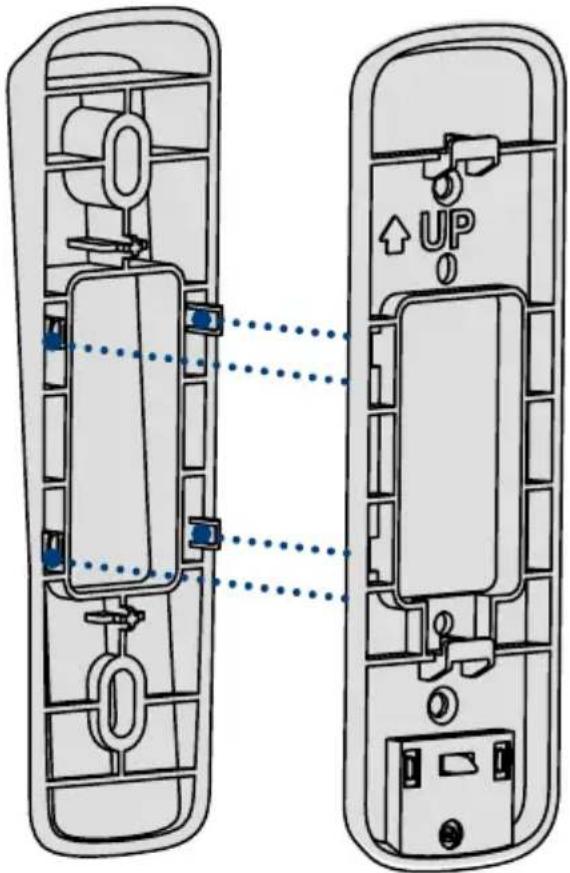

1. Inserte las cuatro pestañas del soporte horizontal o el vertical en el soporte de montaje como se muestra en la Figura

2. Asegúrese de insertarlas en el sentido deseado.

3. Presione el soporte de montaje hacia abajo. Un *clic* indicará que los soportes están asegurados.

Notas:

• Solo puede fijar un soporte en ángulo al soporte de montaje.
• Si desea cambiar la orientación del soporte en ángulo después de fijarlo al soporte de montaje, sepárelos con cuidado pero con firmeza.

Figura 4

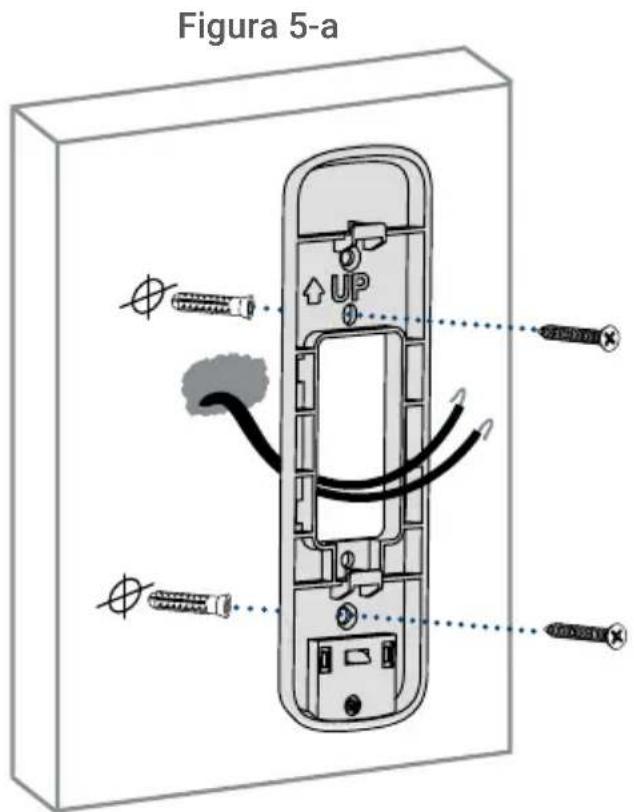

Paso 3: Asegurar el soporte de montaje

Cuando instale solo el soporte de montaje, consulte la Figura 5-a. Cuando instale el soporte en ángulo fijado al soporte de montaje, consulte la Figura 5-b.

1. Para maderas, placas de yeso o superficies blandas: Asegure los soportes de montaje a la superficie de montaje con un destornillador estrella y los tornillos de montaje proporcionados.

2. Para hormigón, estuco o ladrillo: Utilice la broca de 15/64" proporcionada para perforar los orificios en las marcas. Utilice los anclajes y los tornillos proporcionados para asegurar el soporte de montaje a la pared.

Figura 5-a UP

Notas:

• Asegúrese de que la Æecha del soporte de montaje siempre apunte hacia arriba.
• El soporte en ángulo (opcional) debe ¡jarse al soporte de montaje antes de la instalación.
• Asegúrese de que los cables eléctricos de la pared entren bien en el orificio del soporte de montaje.

Figura 5-b

8 Realizar el cableado del timbre

Para realizar el cableado del timbre:

1. Afloje los tornillos del puerto de alimentación del timbre con un destornillador estrella.

Nota: No retire completamente los tornillos del puerto de alimentación.

1. Enrolle los cables de alimentación debajo de los tornillos del puerto de alimentación (consulte la Figura 1).
2. Ajuste los tornillos del puerto de alimentación para asegurar los cables de alimentación (consulte la Figura 2).

Figura 1

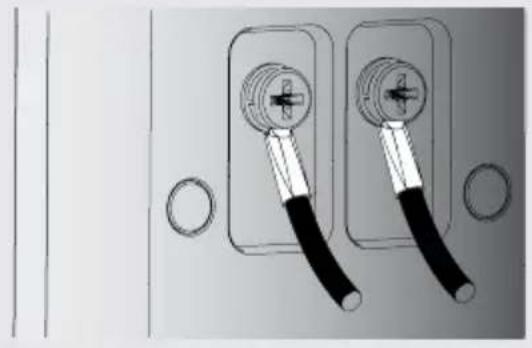

Para extender cables cortos (opcional):

Figura 3

1. Si el cable de su timbre actual es demasiado corto, retire completamente los tornillos del puerto de alimentación y luego enrosque los tornillos a través de los cables adicionales proporcionados. Utilice las tapas de cables proporcionadas para extender sus cables (consulte la Figura 3).
2. Para fijar la tapa de cables, alinee los extremos del cable existente con los cables adicionales, coloque la tapa de cables sobre los cables expuestos y gire la tuerca para cables en el sentido de las agujas del reloj para ajustarla (consulte la Figura 4). Tire ligeramente de los cables para asegurarse de que estén bien sujetos dentro de la tapa de cables.
3. Asegúrese de que haya espacio suficiente para colocar los conectores y las tapas de los cables en el orificio de la pared.

Conectar el timbre

Para fijar el timbre al soporte:

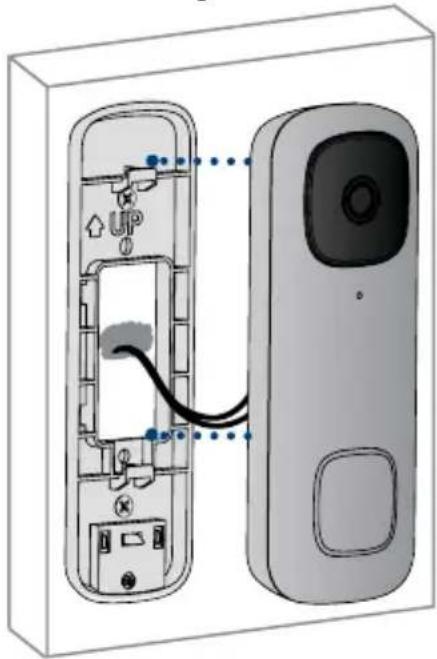

1. Empuje los cables hacia la pared.
2. Inserte las dos pestañas del soporte de montaje en el timbre (vea la Figura 1).
3. Presione el timbre hacia abajo. Un *clic* indicará que está asegurado.

Figura 1

Recuerde, si necesita retirar el timbre del soporte:

1. Inserte la clavija proporcionada en el orificio de la parte inferior del soporte de montaje hasta alcanzar la hebilla interior (consulte la Figura 2).
2. Luego deslice el timbre hacia arriba y retírelo.

Figura 2

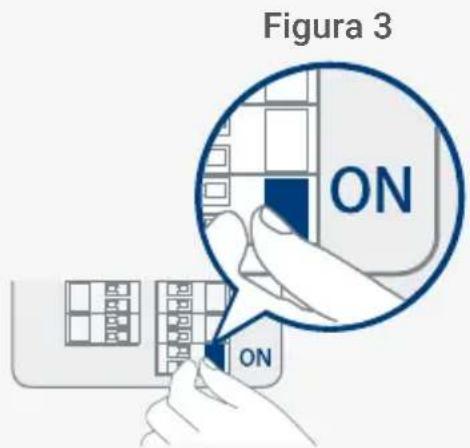

Ahora puede volver a conectar la electricidad del timbre y la campana desde el disyuntor (consulte la Figura 3).

Espere 5 minutos hasta que el timbre se encienda por completo y presione el botón del timbre para asegurarse de que la campana esté funcionando correctamente. Consulte la sección 11 para ver información sobre la resolución de problemas si es necesario.

10 Descripción general de la aplicación Lorex Home

Para personalizar el timbre con video, vaya a su aplicación Lorex Home y seleccione el timbre. Pulse el ícono ••• en la esquina superior derecha de la pantalla para acceder a la configuración del timbre.

Detección de personas

Pulse Motion Detection Settings para personalizar la detección de personas. Marque las áreas designadas para las alertas de detección de personas y ajuste la sensibilidad del nivel de detección.

Activar led de estado en la detección

Pulse Motion Detection Settings > Light Settings para habilitar Activate Status LED on Detection. El color del led en el indicador de estado del timbre se puede personalizar para la alerta de detección de personas.

Modo de luz nocturna

Pulse Motion Detection Settings > Light Settings para habilitar el Night Light Mode. La luz led debajo del timbre iluminará la puerta principal cuando oscurezca.

Usuarios múltiples

Pulse Shared Users para permitir que familiares o amigos respondan a acontecimientos en vivo y vean grabaciones. Cualquier usuario adicional debe registrarse para agregar una cuenta de Lorex Home.

Respuestas rápidas del timbre

Pulse Doorbell Quick Responses para grabar o seleccionar un mensaje de voz pregrabado. El timbre con video de Lorex puede hablar con un visitante si usted no puede acercarse a la puerta.

Configuración de video:

Pulse Configuración de video para cambiar la configuración de HDR (alto rango dinámico) y establecer la calidad del video. Para una transmisión óptima, la calidad de video está configurada en 1080p de forma predeterminada.

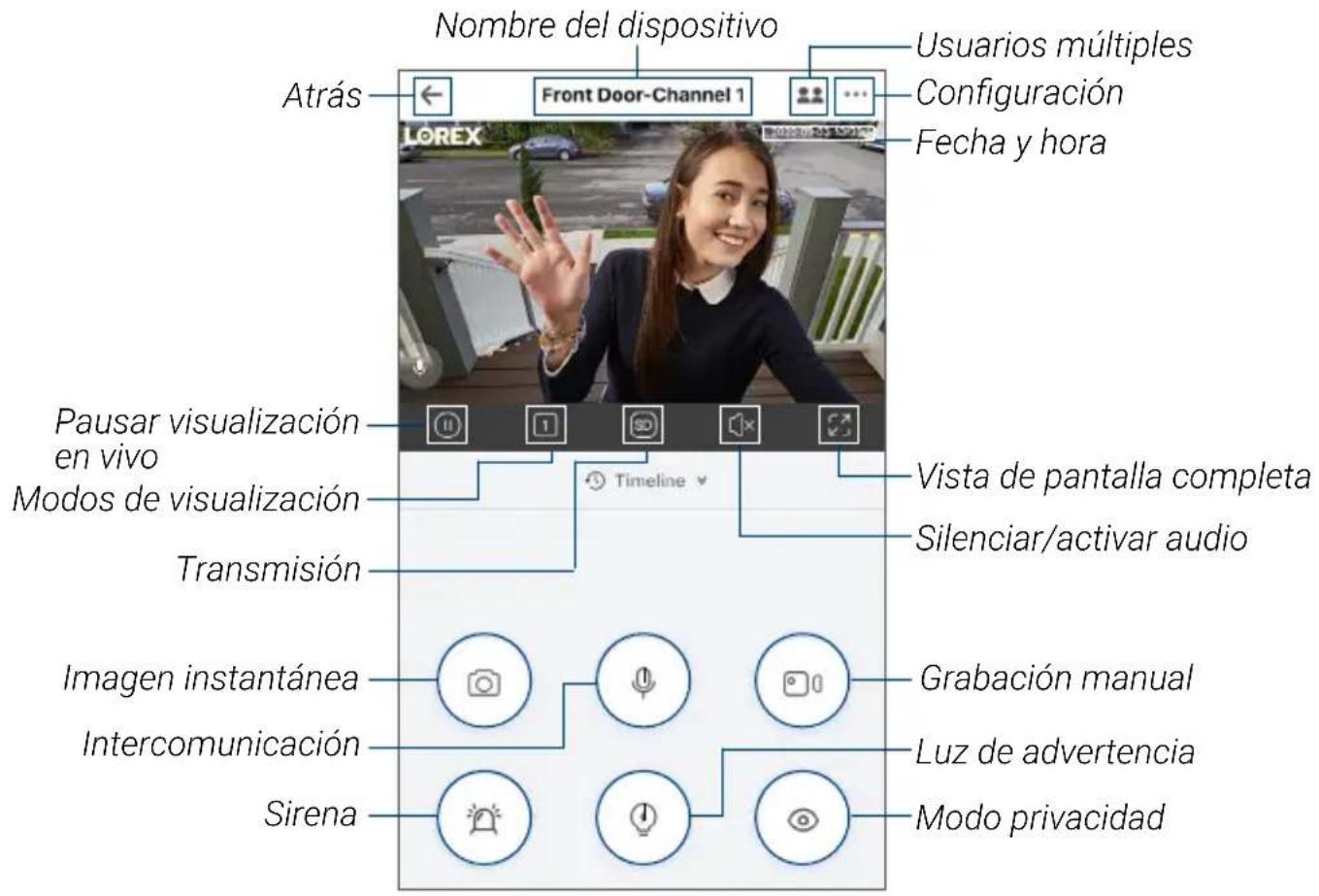

Visualización en vivo de la cámara

Nombre del dispositivo Atrás Front Door-Channel 1 Usuarios múltiples Configuración Fecha y hora Pausar visualización en vivo Modos de visualización Transmisión Vista de pantalla completa Silenciar/activar audio Imagen instantánea Intercomunicación Sirena Grabación manual Luz de advertencia Modo privacidad

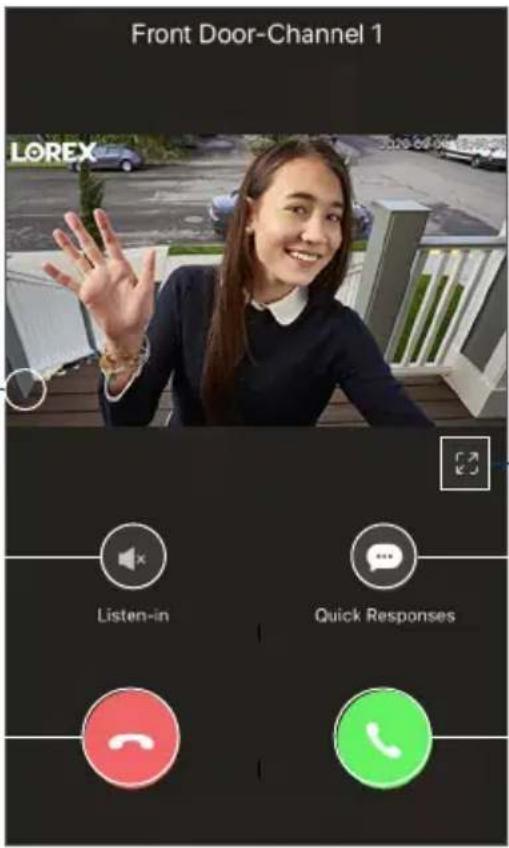

Pantalla de llamada

Para obtener una descripción general completa de los controles disponibles en la aplicación Lorex Home, escanee el código QR a continuación con la cámara de su dispositivo móvil.

Silenciar /activar audio

Escuchar: Pulse para escuchar a un visitante mientras su audio está silenciado.

Ignorar/finalizar llamada

Pantalla completa Respuestas rápidas

Responder llamada

11 Resolución de problemas

1. El timbre con video no se enciende.

• Asegúrese de que el disyuntor esté encendido.
• Asegúrese de que la fuente de electricidad que alimenta el timbre con video sea de 16 a 24 V CA. Verifique si el voltaje está impreso en el transformador de su timbre o use un milímetro para probar el voltaje.
• Compruebe si el timbre con video se puede encender con el cable de alimentación USB proporcionado. Esto requerirá un adaptador de corriente USB de 2 A (amperios) (no incluido). Si el timbre con video se enciende con el cable USB, vuelva a revisar cuidadosamente la configuración de instalación.

2. La campana del timbre con video no funciona.

• Asegúrese de seleccionar la caja de la campana correcta en la aplicación. Puede modificar esta configuración en cualquier momento en Configuración del dispositivo > Campana del timbre.
• Controle para asegurarse de que el kit de la campana esté cableado correctamente.
• Espere 5 minutos hasta que el timbre con video se encienda antes de probar la campana.

3. Cómo restablecer el timbre con video a los valores de configuración de fábrica.

• Retire la tapa de la ranura de reinicio/tarjeta microSD ubicada en la parte trasera del timbre con video.
• Utilice la clavija proporcionada e insértela en el pequeño orificio etiquetado REINICIO durante 10 segundos. Espere un sonido audible para confirmar que el timbre con video se está reiniciando.

4. Cómo insertar o retirar la tarjeta microSD del timbre con video.

• Retire la tapa de la ranura de reinicio/tarjeta microSD ubicada en la parte trasera del timbre con video.
• Si la inserta, deslice la tarjeta microSD en la ranura (con la etiqueta hacia abajo) hasta que encaje en su lugar con un *clic*.
• Si la retira, presione suavemente la tarjeta microSD. Saldrá automáticamente, y podrá retirarla.

12 Preguntas frecuentes

1. ¿Por qué recibo tantas notificaciones?

- La cantidad de notificaciones que recibe se puede ajustar en la aplicación Lorex Home para cada configuración o modo. Por ejemplo, puede marcar Motion Zones para ciertas áreas que desea que su timbre ignore mientras monitorea de manera efectiva las áreas que usted sí desea monitorear, y así reducir las notificaciones de alerta falsas. Ajustar la Motion Sensitivity también ayudará. - Incluso puede administrar las notificaciones en Device Settings > Notifications y establecer un horario para recibir alertas en períodos específicos del día.

2. ¿Cómo hago para que la luz del timbre con video permanezca encendida por la noche?

En Device Settings > Motion Detection Settings > Light Settings, habilite el Night Light Mode. Luego, seleccione Edit Schedule para establecer una hora de inicio y una hora de finalización para cada día de la semana. Asegúrese de guardar su configuración.

3. ¿Cómo grabo una respuesta rápida personalizada para el timbre con video?

En la Device Settings > Doorbell Quick Responses, pulse + en la esquina superior derecha y grabe su respuesta rápida personalizada. Pulse Next para nombrar y guardar el mensaje grabado.

4. ¿Cuál es el alcance inalámbrico del timbre con video?

El timbre del vídeo solo puede conectarse a una red Wi-Fi de 2,4 GHz o 5 GHz. Muchos routers transmiten redes Wi-Fi en bandas de 2,4 GHz y 5 GHz. Durante la configuración, conecta el timbre a la misma red Wi-Fi que tu teléfono.

5. ¿Para qué es utilizado el cable USB?

El cable USB se utiliza para conectarse a la aplicación antes de la instalación. Asegúrese de que el cable USB esté conectado a un adaptador de corriente USB de 5V 2A (no incluido).

Precauciones de seguridad:

• Lea esta guía completamente y guárdela para referencias futuras.
• Siga todas las instrucciones para usar y manejar el producto de manera segura.
• Riesgo de descarga eléctrica. Desconecte la electricidad de la caja de fusibles antes de la instalación.
• Use el producto dentro de los niveles de temperatura, humedad y voltaje indicados en las especificaciones de la cámara.
• No desarme el timbre.
• Intente evitar instalar el timbre apuntando directamente hacia el sol o fuentes de luz intensa.
• Es posible que se requiera una limpieza periódica. Utilice solamente un paño humedecido. No utilice limpiadores abrasivos ni de base química.

Descargo de responsabilidad:

• El timbre con video de Lorex requiere una fuente de alimentación constante con un voltaje de 16 V a 24 V. Si su residencia no tiene este voltaje, necesitará un transformador de timbre de 16 a 24 V CA, o puede consultar con un electricista con licencia.
• No está diseñado para sumergirse en el agua. Se recomienda la instalación en una ubicación resguardada.
• Esta cámara incluye un filtro de corte de IR mecánico automático. Cuando la cámara pasa del modo de visualización diurno al modo nocturno y viceversa, puede oírse un clic que proviene de la cámara. Este sonido es normal e indica que el filtro de la cámara está funcionando.
• La grabación de audio sin consentimiento previo es ilegal en ciertas jurisdicciones. Lorex Corporation no asume responsabilidad alguna por el uso de sus productos de modos que no cumplan con las leyes locales.

Debido a que nuestros productos están sujetos a mejoras continuas, Lorex se reserva el derecho de modificar el diseño, las especificaciones y los precios de los productos sin previo aviso y sin contraer ninguna obligación. Excepto errores y omisiones. Todos los derechos reservados.

Este dispositivo cumple con la parte 15 de las normas de la FCC. El

funcionamiento está sujeto a las siguientes dos condiciones:

(1) Este dispositivo no puede causar interferencia dañina, y

(2) este dispositivo debe aceptar cualquier interferencia recibida, lo que incluye

interferencias que puedan causar un funcionamiento no deseado.

Para obtener información y asistencia actualizadas, visite:

help.lorex.com

Para obtener más información sobre la política de

garantía de Lorex, visite lorex.com/warranty.

B451AJ_QSG_TRILINGUAL_R1
