MANUAL DE USUARIO PR60IXAL TAURUS

Le agradecemos que se haya decidido por la compra de un producto de la marca TAURUS.

Su tecnología, diseño y funcionalidad, junto con el hecho de superar las más estrictas normas de calidad le comportarán total satisfacción durante mucho tiempo.

Leer atentamente este folleto de instrucciones antes de poner el aparato en marcha y guardarlo para posteriores consultas. La no observación y cumplimiento de estas instrucciones pueden comportar como resultado un accidente.

CONSEJOS Y ADVERTENCIAS DE SEGURIDAD

• Este aparato puede ser utilizado por niños a partir de 8 años de edad y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, siempre bajo supervisión o si reciben instrucciones de uso del aparato de forma segura y comprendiendo los peligros que implica.
• Los niños no deben jugar con el aparato:
• La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión.
• No flamear alimentos debajo del aparato.
• Debe estar prevista una ventilación adecuada de la sala, si en la misma sala. donde se instale el aparato pueden utilizarse simultáneamente otros aparatos alimentados a gas u otro combustible.

• Se recomienda limpiar el aparato regularmente, la grasa acumulada en el aparato en especial en los filtros, disminuye las prestaciones del producto e incrementa el riesgo de incendio.

• ADVERTENCIA Existe el riesgo de incendio en caso de que la limpieza del aparato no se realice conforme a estas instrucciones.

• Si el cable de alimentación esta dañado, debe ser substituido por el fabricante, por su servicio postventa o por personal cualificado similar con el fin de evitar un peligro.
• Este aparato está pensado únicamente para un uso doméstico, no para uso profesional o industrial.

ADVERTENCIALas partes accesibles pueden calentarse cuando se están utilizando aparatos de cocción.

Antes de conectar el aparato a la red, verificar que el voltaje indicado en la placa de características coincide con el voltaje de red.

• Conectar el aparato a una base de toma de corriente provista de toma de tierra y que soporte como mínimo 10 amperios.
  La clavija del aparato debe coincidir con la base eléctrica de la toma de corriente. Nunca modificar la clavija. No usar adaptadores de clavija.
• No forzar el cable eléctrico de conexión. Nunca usar el cable eléctrico para levantar, transportar o desenchufar el aparato.

Verificar el estado del cable eléctrico de conexión. Los cables dañados o enredados aumentan el riesgo de choque eléctrico.

No tocar la clavija de conexión con las manos mojadas.

No utilizar el aparato con el cable eléctrico o la clavija dañada.

• Si alguna de las envolventes del aparato se rompe, desconectar inmediatamente el aparato de la red para evitar la posibilidad de sufrir un choque eléctrico.
• No utilizar el aparato si ha caído, si hay señales visibles de daños, o si existe fuga.

Este aparato no es adecuado para uso en exteriores.

UTILIZACIÓN Y CUIDADOS:

• No usar el aparato si sus accesorios no están debidamente acoplados.
• No usar el aparato si su dispositivo de puesta en marcha/paro no funciona.
• Desenchufar el aparato de la red cuando no se use y antes de realizar cualquier operación de limpieza.

SERVICIO

• Cerciorarse que el servicio de mantenimiento del aparato sea realizado por personal especializado, y que caso de precisar consumibles/recambios, éstos sean originales.
• Todo uso inadecuado, o contrario a las instrucciones de uso, puede comportar peligro, anulando la garantía y responsabilidad del fabricante.

DESCRIPCIÓN

A Interruptores
B Válvula de una vía
C Filtro/s de aluminio
D Luces
E Cuerpo
F Chimenea

INSTALACIÓN

• Asegurarse de retirar todo material de embalaje del interior del aparato.
• Asegurarse de que el aire evacuado, no sea enviado por conductos que se utilicen para evacuar humos de otros aparatos alimentados por gas u otro combustible.
• Los reglamentos particulares y que le sean aplicables referentes a la evacuación de aire deberán tenerse en cuenta en la instalación de este aparato.
• Respetar las disposiciones legales referentes a distancias de seguridad con otros elementos tales como tuberías, conducciones eléctricas, etc....

• La distancia mínima entre la superficie de soporte de los elementos de cocción y la parte inferior del aparato es de 65-75 cm (está distancia puede ser mayor si las instrucciones de instalación de los elementos de cocción así lo exigen).

• No cubrir ni obstruir ninguna de las aberturas del aparato.

• La clavija debe ser fácilmente accesible para poder desconectarla en caso de emergencia.
• No añadir nuevos tramos al tubo de extracción suministrado, ya que puede provocar un mal funcionamiento del aparato.
• Asegúrese de disponer de los elementos necesarios para la instalación antes de empezar:
• Taladro percutor
• Broca de 8 mm
• Destornillador Philips

ELEMENTOS QUE CONTIENE LA CAJA PARA LA INSTALACIÓN (FIG.1):

1. Tornillos de 4X30 mm (9 uds.)
2. Tornillos 3X10 mm (2 uds.)
3. Tacos (9 uds.)
4. Soporte de pared
5. Colgadores de chimenea (2 uds.) (Pequeño y grande)
6. Chimenea inferior
7. Chimenea superior
8. Válvulas de una vía (2 uds.)
9. Tubo de escape

MONTAJE

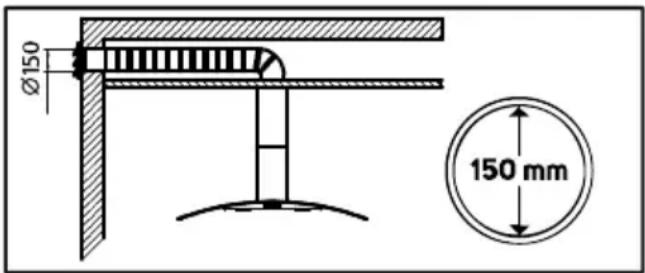

- Si tiene una salida al exterior, su campana se puede conectar como se muestra en la imagen de abajo mediante un conducto de extracción (con un diámetro interior de 150 mm).

Ø150 150 mm

• NOTA: Antes de la instalación, apague la unidad y desenchúfela de la toma de corriente.

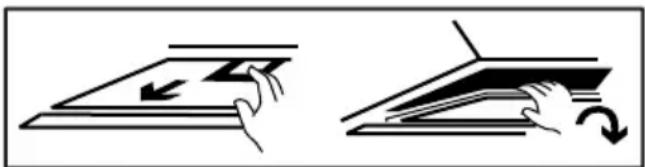

• Antes de la instalación, debe quitar los filtros de grasa como se muestra a continuación, debe presionar el bloqueo y tirar hacia abajo:

INSTALACIÓN PARA VENTILACIÓN EXTERIOR:

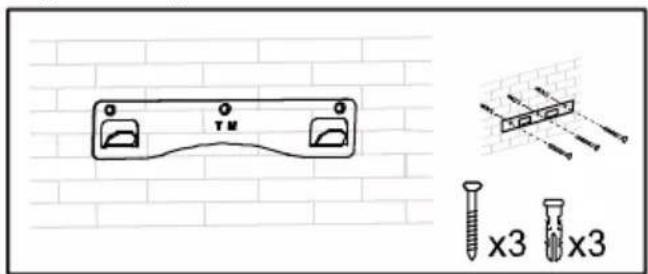

1. Coloque el soporte de pared en la pared y marque los 3 puntos donde se deben fijar los tornillos. (como referencia tome las medidas de la (Fig.2).
2. Perfore 3 orificios de 8 mm e introduzca 3 tacos allí.
3. Coloque nuevamente el soporte de pared y fijelo en la pared con los tornillos de 4X30 mm.

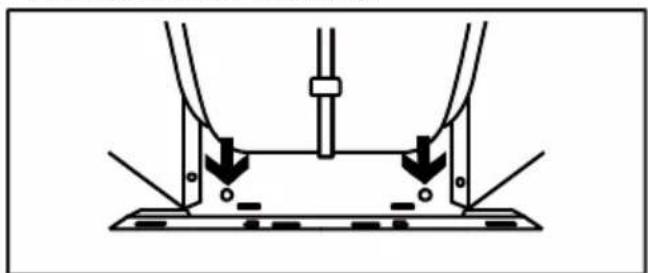

1. Cuelga el cuerpo de la campana extractora y con el filtro retirado podrás ver dos puntos de fijación más. Debes marcar estos dos puntos, retirar-la y repetir lo que se ha hecho anteriormente (perforar y colocar tacos). Volvemos a colgar la campana y fijamos dos tornillos más de 4X30 mm.

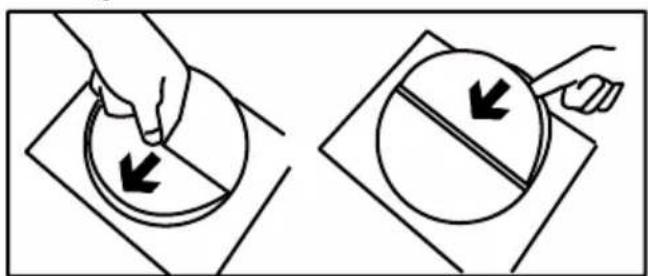

- 5. Ahora que la campana está colgada, debe fijar la válvula de una vía a la salida de aire de la siguiente manera:

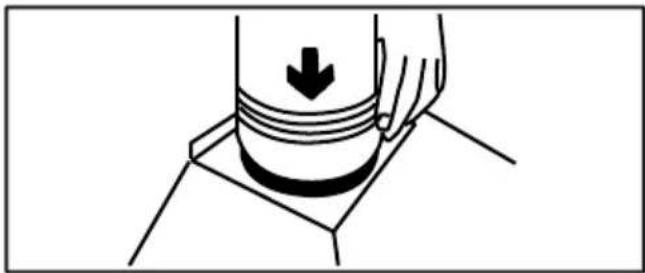

- 6. Conecte el tubo de escape a la salida de aire de la campana extractora de la siguiente manera:

- NOTA: Se recomienda usar cinta americana para fijar y sellar mejor el tubo de escape alrededor de la salida de aire.

1. Coloque la chimenea inferior sobre la campana colgada con el colgador de chimenea pequeño colocado en la parte posterior, marque dos puntos en la pared en la posición de los orificios del colgador de chimenea.

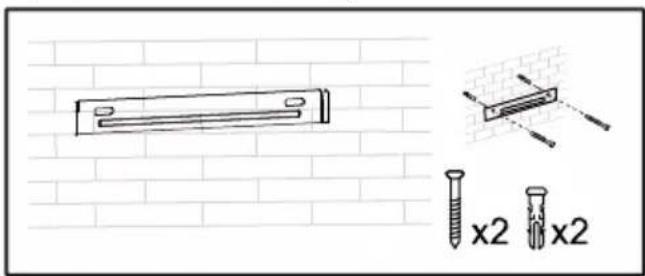

- 8. Retire la chimenea inferior y taladre dos orificios de 8 mm y fije el colgador de chimenea pequeño con dos tacos y dos tornillos.

- 9. Coloque la chimenea superior en la chimenea inferior y colóquelas sobre la campana y cuelgue la chimenea inferior en el colgador de chimenea pequeño.

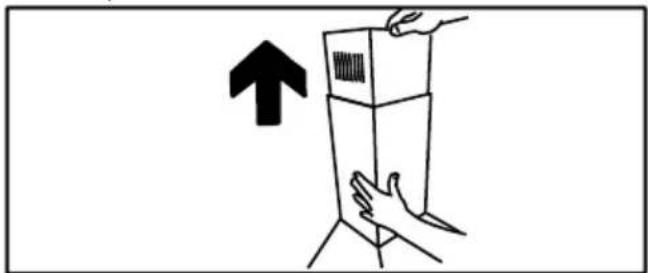

1. Tire de la chimenea superior hacia arriba hasta que alcance la altura requerida y marque los puntos del colgador grande de la chimenea en la pared.

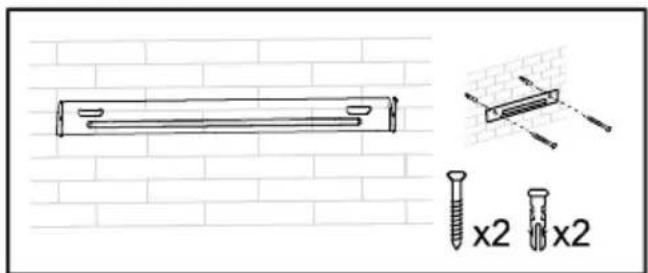

- 11. Taladre dos orificios de 8 mm y fije el colgador de chimenea grande con dos tacos y dos tornillos.

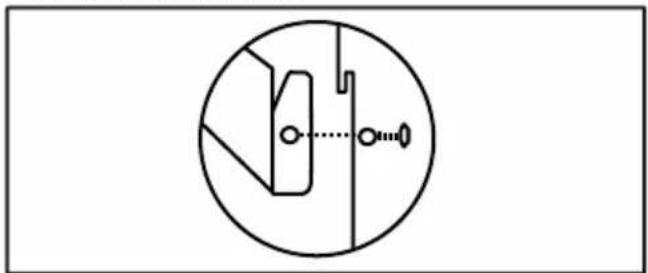

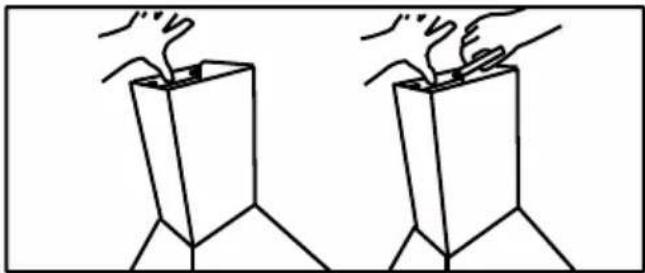

- NOTA: También puede fijar la chimenea superior con dos tornillos pequeños (3X10) de la siguiente manera:

- NOTA: Si no tiene una salida al exterior, el tubo de escape no es necesario y la instalación es la misma que antes saltando la parte de la tubería (modo de recirculación). - Necesitará dos filtros de carbón para atrapar los olores, no están incluidos.

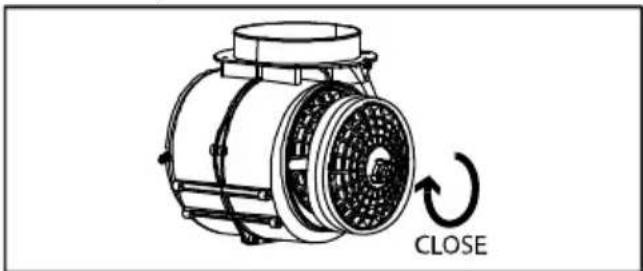

- Para instalar los filtros de carbón, retire los filtros de grasa como se explicó anteriormente, enchufe los filtros en la unidad y gírelos en el sentido de las agujas del reloj en ambos lados del motor, como se muestra a continuación:

• Asegúrese de que el filtro esté bien bloqueado.
• NOTA: Cuando el filtro de carbón está conectado, la succión será menor.

MODOS

- El aparato tiene 2 modos de instalación: Modo de recirculación y modo de extracción.

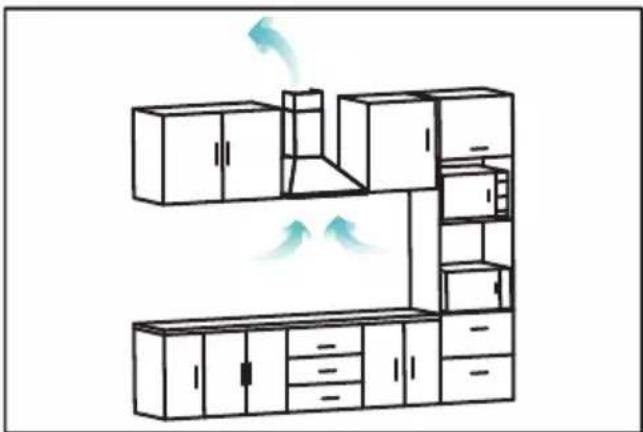

MODO DE EXTRACCIÓN

- El modo de extracción expulsa el aire hacia el exterior. Este modo garantiza un alto rendimiento, alta capacidad y bajo nivel de ruido.

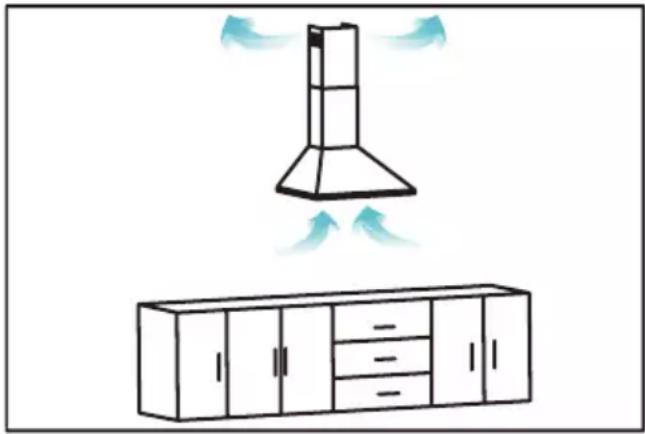

MODO DE RECIRCULACIÓN

• El modo de recirculación elimina los malos olores por medio de un filtro de carbón y reintroduce el aire en la cocina. Este modo es adecuado para habitaciones sin conductos de extracción, permite ahorrar aire y evita pérdidas térmicas al exterior.
• Para este modo, necesita obtener los filtros de carbón e instalarlos como se explica en la parte de instalación, no están incluidos.

• Retire el film protector del aparato.
• Asegúrese de que ha retirado todo el material de embalaje del producto.
• Asegúrese de que la tensión seleccionada en el selector de voltaje, coincide con la tensión de red.

USO:

• Enchufar el aparato a la red eléctrica.
• Poner el aparato en marcha, accionando uno de los botones selectores de velocidad (Fig.3).

FUNCIÓN LUZ:

- El aparato dispone de la función luz, que permite iluminar el área de trabajo de debajo el aparato (Fig.3).

UNA VEZ FINALIZADO EL USO DEL APARATO:

- Parar el aparato, accionando el botón de paro (Fig. 3).

PROTECTOR TÉRMICO DE SEGURIDAD:

• El aparato dispone de un dispositivo térmico de seguridad que protege el aparato de cualquier sobrecalentamiento.
• Si el aparato se desconecta por sí mismo y no vuelve a conectarse, proceder a desenchufarlo de la red, esperar unos 15 minutos antes de volver a conectarlo, Si sigue sin funcionar, acudir a uno de los servicios de asistencia técnica autorizados.

CONSEJOS PRÁCTICOS:

• Se recomienda mantener los filtros limpios, la grasa y la suciedad en los filtros disminuye la eficiencia del motor incrementando su consumo de energía.
• Ajustar la velocidad de extracción según la cantidad de humo, trabajar a grandes velocidades con poco humo consume más energía.

LIMPIEZA

• Desenchufar el aparato de la red y dejarlo enfriar antes de iniciar cualquier operación de limpieza.
• Limpiar el aparato con un paño húmedo impregnado con unas gotas de detergente y secarlo después.
• No utilizar disolventes, ni productos con un factor pH ácido o básico como la lejía, ni productos abrasivos, para la limpieza del aparato.
• No deje entrar agua u otro líquido por las aberturas de ventilación para evitar daños en las partes operativas interiores del aparato.
• No sumergir el aparato en agua u otro líquido, ni ponerlo bajo el grifo.
• Si el aparato no se mantiene en buen estado de limpieza, su superficie puede degradarse y afectar de forma inexorable la duración de la vida del aparato y conducir a una situación peligrosa.
• A continuación, seque todas las piezas antes de su montaje y guardado.

LIMPIEZA DE LOS FILTROS DE ALUMINIO

• Los filtros se pueden limpiar a mano o con el lavavajillas. Es aconsejable que se limpien mensualmente.
• NOTA: Si limpia los filtros en el lavavajillas pueden cambiar ligeramente de color.

- LIMPIEZA A MANO:

• Retirar el filtro tal y como se muestra en la sección de instalación.
• Cepillar con un cepillo suave en una solución de agua tibia y una pequeña cantidad de jabón líquido.
• No hay que usar jabón líquido solo ya que puede dañar el filtro.
• Después de la limpieza, hay que dejar que el agua se escurra y secar bien.

- LIMPIEZA EN LAVAVAJILLAS:

• Para limpiar en el lavavajillas hay que seleccionar algún programa a 60°C, poner el filtro en forma vertical y en la cesta inferior.
• Algunos productos de limpieza pueden decolorar el filtro permanentemente, aunque esto no va a afectar su rendimiento.

CAMBIO DE LAS BOMBILLAS LED

• Debe adquirir el recambio específico para su modelo.

• Pasos a seguir:

• Desconectar la campana de la red eléctrica.

• Ejercer presión sobre el LED para empujar hacia la parte interior.

• Desconectar el conector.

• Introducir el nuevo LED y empujar para colocar en su sitio.

• Volver a conectar el conector.

CAMBIO DE FILTROS:

• Filtro de carbón activado (si se dispone de él), se recomienda su sustitución al menos una vez al año o cada 48 horas de uso del aparato.
• Filtro permanente de malla de aluminio, no precisa sustitución.

CONSUMIBLES

• En los distribuidores y establecimientos autorizados se podrán adquirir los consumibles (tales como; filtros, bombillas...) para su modelo de aparato.
• Usar siempre consumibles originales, diseñados específicamente para su modelo de aparato.

AVERÍAS Y REPARACIÓN

- En caso de avería llevar el aparato a un Servicio de Asistencia Técnica autorizado. No intente desmontarlo ni repararlo, ya que puede ser peligroso.

PARA LAS VERSIONES UE DEL PRODUCTO Y/O EN CASO DE QUE EN SU PAÍS SE EXIJA:

ECOLOGÍA Y RECICLABILIDAD DEL PRODUCTO

• Los materiales de embalaje de este aparato están incluidos en un sistema de recogida, clasificación y reciclado (Punto Verde). Utilice los contenedores apropiados para cada tipo de material.
• El producto está exento de concentraciones de sustancias que se puedan considerar dañinas para el medio ambiente.

Este símbolo significa que, si desea desechar el producto una vez transcurrida la vida útil del mismo, deberá llevarlo a un gestor de residuos autorizado para la recogida selectiva de

Residuos de Aparatos Eléctricos y Electrónicos (RAEE).

Este aparato cumple con la Directiva 2014/35/EU de Baja Tensión, con la Directiva 2014/30/EU de Compatibilidad Electromagnética, con la Directiva 2011/65/EU sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos y con la Directiva 2009/125/EC sobre los requisitos de diseño ecológico aplicable a los productos relacionados con la energía.

La siguiente información es con respecto al etiquetado energético y el diseño ecológico:

Ficha
Marca comercial:	TAURUS	TAURUS
Modelo:	PR60IXALPR60WHALPR90IXAL	PR75IXAL
Consumo anual de energía (AECcampana) (kWh/a)	41.08	41,4
Clase de eficiencia energética:	A	A
Eficiencia fluidodinámica (FDEcampana)	29,80	30,4
Clase de eficiencia fluidodinámica	A	A
Eficiencia de Iluminación (LEcampana) (lux/W)	30,00	29,3
Clase de eficiencia de iluminación	A	A
Eficiencia filtrado grasa (GFEcampana) (%)	82,98	78,8
Clase de eficiencia de filtrado de grasa	C	C
Mínimo flujo de aire en uso normal (m3/h)	407.26	412,5
Máximo flujo de aire en uso normal (excluida velocidad intensiva) (m3/h)	569.09	585,6
Nivel sonoro en máxima velocidad (dB(A))	71.2	68
Consuma eléctrico en modo de espera (Ps) (W)	0,34	0,00
Consumo eléctrico en modo apagado (Po) (W)	0	0
Factor de incremento temporal (f)	0,93	0,9
Índice de eficiencia energética (EEIcampana)	51,24	50,1
Flujo de aire medido en el punto de máxima eficiencia (QBEP) (m3/h)	341.05	344,7
Presión de aire medida en el punto de máxima eficiencia (PBEP) (Pa)	361.58	379
Flujo de aire máximo (Qmax) (m3/h)	588.98	592,9
Potencia eléctrica de entrada medida en el punto de máxima eficiencia (WBEP) (W)	114.93	119,4
Potencia nominal del sistema de iluminación (WL) (W)	3	3
Iluminancia media del sistema de iluminación en la superficie de cocción (Emedia) (lux)	90	88
Nivel de potencia acústica (LWA) (dB(A))	71.2	68

Para determinar el cumplimiento con los requisitos de diseño ecológico y para el cálculo de los parámetros de etiquetado energético las normativas europeas EN 61591, EN 60704-3, EN 60704-13, EN 50564 son tomadas como referencia.

Dear customer,

1. Parafusos de 4X30 mm (9 unids.)
2. Parafusos de 4X30 mm (2 unids.)
3. Buchas (9 unids.)
4. Suporte de parede
5. Suportes da chaminé (2 unids.) (Pequeno e grande)
6. Chaminé inferior
7. Chaminé superior
8. Válvulas de um só sentido (2 unids.)
9. Tubo de escape

MONTAGEM

Este producto goza del reconocimiento y protección de la garantía legal de conformidad con la legislación vigente. Para hacer valer sus derechos o intereses debe acudir a cualquiera de nuestros servicios de asistencia técnica oficiales.

Podrá encontrar el más cercano accediendo al siguiente enlace web: http://taurus-home.com/

También puede solicitar información relacionada poniéndose en contacto con nosotros por el telé- fono que aparece al final de este manual.

Puede descargar este manual de instrucciones y sus actualizaciones en http://taurus-home.com
