MANUAL DE USUARIO DIDA EDILKAMIN

E Instalación, uso y mantenimiento

Le agradecemos y le felicitamos por haber elegido un producto nuestro.

Antes de utilizarlo, le pedimos que lea atentamente esta ficha con el fin de poder disfrutar de manera óptima y con total seguridad de todas sus características.

Para más aclaraciones o en caso de necesidad diríjase a su Vendedor donde ha efectuado la compra o visite nuestra página internet www.edilkamin.com en la opción CENTROS DE ASISTENCIA TÉCNICA.

NOTA

- Después de haber desembalado el producto, asegurarse que el producto se encuentra integro y completo (manilla “manofría”, pieza top cerámica, libro de garantía, guantes, CD/ficha técnica, espátula, sales deshumidificantes).

En caso de anomalías contactar rápidamente el vendedor en donde ha realizado la compra al que entregará copia del libro de garantía y del documento fi scal de compra.

- Puesta en servicio/ensayo

Deberá ser efectuada absolutamente por el - Centro Asistencia Técnica - autorizado EDILKAMIN (CAT) en caso contrario caducará la garantía. La puesta en servicio como lo describe por la norma UNI 10683 consiste en una serie de operaciones de control efectuadas con la estufa instalada y con el objetivo de asegurar el funcionamiento correcto del sistema y la conformidad del mismo a las normativas.

A través del vendedor, en el número verde o en el sitio internet www.edilkamin.com puede encontrar el nominativo del Centro de Asistencia técnica más cercano.

• instalaciones incorrectas, mantenimientos realizados incorrectamente, el uso impropio del producto, exoneran a la empresa fabricante de cualquier daño que deriva del uso.
• El número de cupón de control, necesario para la identificación de la estufa, está indicado:

- en la parte superior del embalaje

- en el libro de garantía dentro del hogar

- en la placa aplicada en la parte posterior del aparato;

Dicha documentación debe ser conservada para la identificación junto con el documento fiscal de compra cuyos datos deberán comunicarse en ocasión de posibles solicitudes de informaciones y puestos a disposición en caso de posible intervención de mantenimiento;

- las piezas representadas son gráfico y geométricamente indicativas.

EDILKAMIN S.p.A.. con sede legal en Via Vincenzo Monti 47 - 20123 Milano - Cod. CIF 00192220192

Declara bajo su propia responsabilidad que:

La estufa de pellet indicada cumple la Normativa UE 305/2011 (CPR) y la Norma Europea armonizada EN 14785:2006

ESTUFAS DE PELLET, con marca comercial ITALIANA CAMINI, denominada DIDA/DIDA PLUS

N° de SERIE: Ref. Etiqueta datos Declaración de prestación (DoP - EK 106): Ref. Etiqueta de datos

Asimismo declara que:

estufa de pellet de madera DIDA/DIDA PLUS respeta los requisitos de las directivas europeas:

2006/95/CEE - Directiva Baja Tensión

2004/108/CEE - Directiva Compatibilidad Electromagnética

EDILKAMIN S.p.a. declina toda responsabilidad de mal funcionamiento del equipo en caso de sustitución, montaje y/o cambios efectuadas no por personal EDILKAMIN sin autorización de la escribiente.

La estufa ha sido diseñada para producir aire caliente utilizando como combustible el pellet de madera, cuya combustión es controlada electrónicamente. A continuación se ilustra el funcionamiento (las letras hacen referencia a la fi gura 1).

El combustible (pellet) se recoge del depósito de almacenaje (A) y, a través de una cóclea (B) activada por un motorreductor (C), se transporta en el crisol de combustión (D).

El encendido del pellet se efectúa por medio de aire caliente producido por una resistencia eléctrica (E) y aspirada en el crisol por un ventilador/extractor de humos (F).

Los humos producidos en la combustión, salen del aparato a través del mismo ventilador (F), y expulsados por la rejilla (G) ubicada en la zona baja de detrás de la estufa.

La estufa DIDA/DIDA PLUS está proyectada para distribuir el aire caliente producida, sólo en el local de instalación

Para poder canalizar el aire caliente también en otros locales de la casa es necesario instalar el siguiente kit opcional (mayores detalles en la pág. 62).

KIT DE TRANSFORMACIÓN DE DIDA A DIDA PLUS constituido por ventilador, tubo ∅10 y tornillería

- KIT CANALIZACIÓN N°11 para distribuir el aire caliente también en un local contiguo.

- KIT CANALIZACIÓN N° 11 BIS para distribuir el aire caliente también en un local remoto. El fuego, revestido de acero / fundición, se cierra frontalmente con una puerta de cristal cerámico (para su apertura se debe usar la mano fría en dotación).

La cantidad de combustible, la extracción de humos, alimentación del aire comburente, se regulan por medio de la tarjeta electrónica dotada de software con el fin de obtener una combustión de alto rendimiento y bajas emisiones.

Las principales fases pueden gestionarse a través del panel sinóptico o mando a distancia disponible como opcional. La estufa está equipada con una toma de serie para la conexión con cable opcional (cód. 640560) con dispositivos de encendido remoto (cronotermostatos, etc.).

El revestimiento externo de cerámica está disponible en dos colores: blanco y burdeos

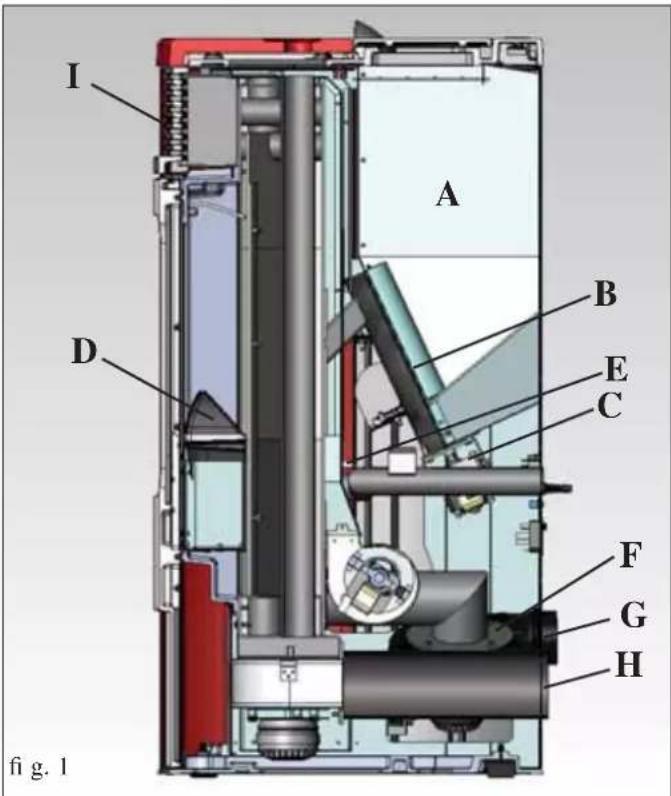

I A B D E C F G H fi g. 1

INFORMACIONES DE SEGURIDAD

La estufa está proyectada para calentar, a través de una combustión automática de pellet en el hogar, el local en el cual se encuentra, por radiación que por movimiento de aire sale de las rejillas de la parte frontal (I).

- La estufa no puede ser usada por personas, niños inclusive, cuyas capacidades físicas, sensoriales o mentales sean reducidas. Los niños tienen que ser supervisados para asegurarse de que no jueguen con la estufa.

- Los riesgos principales que derivan del uso de las estufas están relacionados con el incumplimiento de la instalación o con un contacto directo con partes eléctricas en tensión (internas), o con un contacto con fuego y partes calientes (vidrio, tubos, salida de aire caliente) a la introducción de sustancias extrañas, a combustibles no recomendados, a un mantenimiento no correcto o un accionamiento repetido de la tecla de encendido sin haber vaciado el crisol.

- Si no funcionas en los componentes, las estufas están dotadas de dispositivos de seguridad que garantizan su apagado, que se efectuará sin intervenir en ningún momento. Para un funcionamiento regular la estufa ha de ser instalada respetando lo indicado en esta fi cha y durante su funcionamiento la puerta no deberá abrirse: de hecho la combustión es controlada automáticamente y no necesita ninguna intervención.

- Utilizar sólo el pellet como combustible, pellet de un diámetro de 6 mm, óptimo y certifi cado.

- En ningún caso han de introducirse en el hogar o en el depósito sustancias extrañas.

- Para la limpieza del canal de humo (tramo de tubo que conecta la boca de salida de humos de la estufa con el humero) no deben utilizarse productos infl amables.

- Las partes del hogar y del depósito han de aspirarse exclusivamente en FRÍO.

- El cristal puede limpiarse en FRÍO con el producto adecuado (por ej. GlassKamin Edilkamin) y un paño.

- No abrir la puerta de la cámara de combustión con la estufa caliente, sino esperar a que el producto se enfríe naturalmente

- La estufa no debe funcionar con la puerta pequeña abierta, con el cristal roto o con la puerta de carga de pellet abierta.

- No se debe utilizar como escalera o como base de apoyo.

- No colocar ropa para secar directamente sobre la estufa. Los tendederos o similares se deben colocar a una distancia de seguridad de la estufa (peligro de incendio).

- Asegurarse de que la estufa sea instalada y encendida por un CAT habilitado Edilkamin (centro de asistencia técnica) según las indicaciones de esta fi cha; condiciones indispensables para la validez de la garantía.

- Durante el funcionamiento de la estufa, los tubos de descarga y la puerta alcanzan altas temperaturas (no toque sin el guante apropiado).

- No deposite objetos no resistentes al calor cerca de la estufa

- No utilice NUNCA combustibles líquidos para encender la estufa o para reavivar las brasas.

- No obstruya las aperturas de aireación del local de instalación, ni las entradas de aire de la misma estufa.

- No moje la estufa, no se acerque a las partes eléctricas con las manos mojadas.

- No introduzca reducciones en los tubos de descarga de humos.

- La estufa debe ser instalada en locales adecuados para la seguridad contra incendios y dotados de todos los servicios (alimentación y descargas) que el aparato requiere para un correcto y seguro funcionamiento.

- EN CASO DE ENCENDIDO FALLIDO, NO REPETIR EL ENCENDIDO ANTES DE HABER VACIADO EL CRISOL

DIMENSIONES

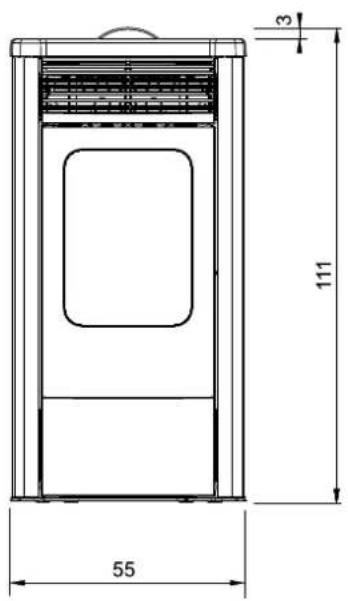

FRENTE

3 111 55

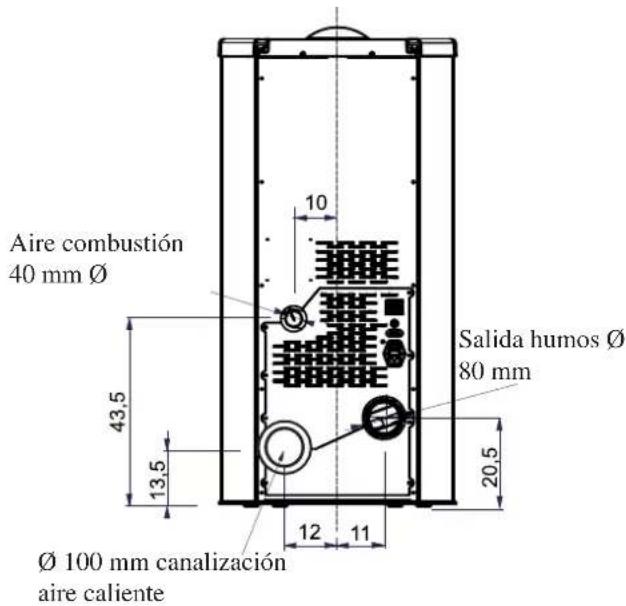

PARTE TRASERA

Aire combustión 40 mm Ø 10 Salida humos Ø 80 mm 43,5 13,5 20,5 Ø 100 mm canalización aire caliente 12 11

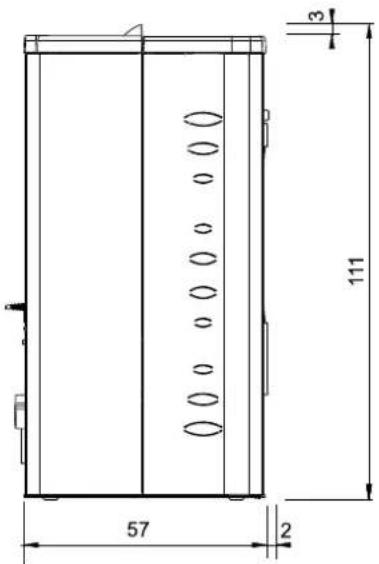

LADO

3 111 57 2

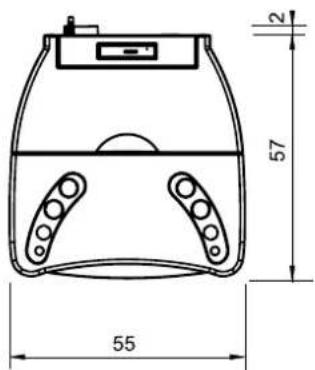

PLANTA

2 57 55

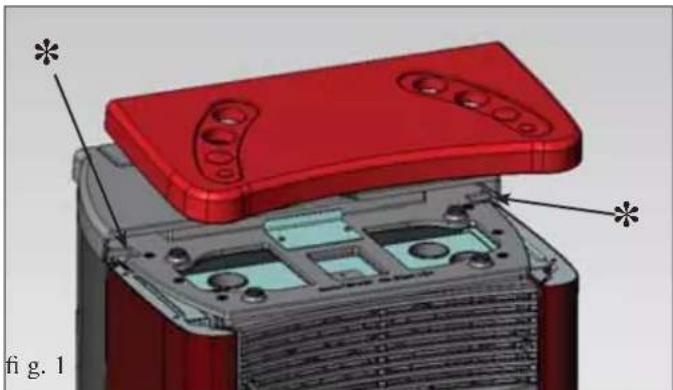

MONTAJE DEL TOP

La estufa se entrega con los laterales metálicos ya montados excepto el top de cerámica embalado a parte (fi g. 1)

Poner el top de cerámica en los surcos correspondientes del top de fundición

Las arandelas D.8 se utilizan como espesor debajo de los soportes de goma en caso de tener que “nivelar” el plano de apoyo de la tapa de cerámica.

APARATOS ELECTRÓNICOS

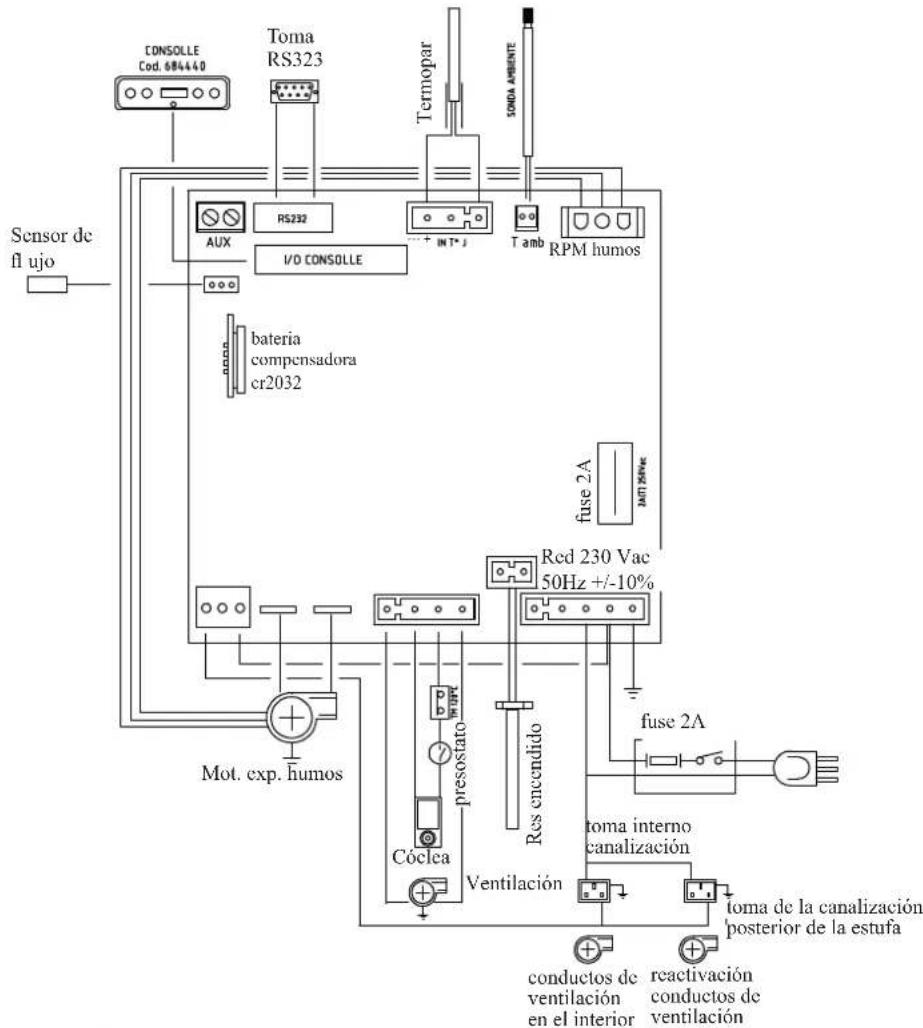

• FICHA ELECTRÓNICA

CONSOLLE Cod. 684440 Toma RS323 Sensor de fl ujo AUX RS232 I/O CONSOLLE Termopar SONDA AMBIENTE T amb RPM humos bateria compensadora cr2032 Mot. exp. humos Red 230 Vac 50Hz +/-10% Cóclea presostato Res encendido Fuse 2A fuse 2A Ventilación toma interno canalización toma de la canalización posterior de la estufa conductos de ventilación en el interior reactivación conductos de ventilación

DISPOSITIVOS de SEGURIDAD

• TERMOPAR:

situada en la descarga de humos detecta la temperatura. Según los parámetros programados controla las fases de encendido, trabajo y apagado.

• PRESOSTATO DIFERENCIAL:

Situado en la zona de aspiración de humos, interviene cuando detecta problemas de depresión en el circuito de humos (p.ej tubo de humos obstruído).

• TERMOSTATO DE SEGURIDAD:

Interviene si la temperatura es demasiado elevada dentro de la estufa.

Bloquea al carga del pellet provocando el apagado de la estufa

PUERTA DE SERIE

Sobre la salida de serie RS232 con su correspondiente cable (cod. 640560) es posible hacerse instalar por el CAT (Centro de asistencia técnica) un elemento opcional para el control de los encendidos y apagados como un termostato ambiente. La salida de serie se encuentra situado sobre la parte posterior de la estufa.

BATERÍA COMPENSADORA

En la tarjeta electrónica hay una batería compensadora (tipo CR 2032 de 3 Volt). Su malfuncionamiento (no considerado como defecto del producto, sino como desgaste normal).

Para mayor referencia ponerse en contacto con el CAT (Centro de asistencia técnica) que ha realizado el primer encendido.

FUSIBILES

en la toma con interruptor colocada detrás de la estufa, hay introducidos dos fusibles, de los cuales uno funciona* y el otro de reserva**.

CARACTERÍSTICAS TERMOTÉCNICAS con arreglo a la norma EN 14785

	Potencia nominal Potencia reducida
Capacidad térmica quemada 13,3 3,7 kW
Potencia térmica 12 3,5 kW
Rendimiento / Eficiencia	90	91	%
Emissions CO 13% O_2	0,015	0,028	%
Temperatura de humos	171	88	°C
Consumo combustible	2,8	0,8	kg/h
Tiro mínimo	12 - 5	10 - 3	Pa
Capacidad depósito	30		kg
Autonomía	10	34	horas
Volumen calentable *	315		m^3
Diámetro conducto humos (macho)	80		mm
Diámetro conducto toma aire (macho)	40		mm
Peso con embalaje (Dida / Dida Plus)	190/195		kg

DATOS TÉCNICOS PARA DIMENSIONAMIENTO DEL HUMERO

	Potencia nominal Potencia reducida
Potencia térmica 12 3,5 kW
Temperatura de salida de humos a la descarga	205 106	°C
Tiro mínimo	0 - 5		Pa
Capacidad de humos	8,1	5	g/s

* El volumen calentable es calculado considerando un aislamiento de la caja de L 10/91 y posteriores modificaciones y una solicitación de calor de 33 Kcal/m³ hora.
* Es importante tener en consideración también la colocación de la estufa en el ambiente que calentar.

CARACTERÍSTICAS ELÉCTRICAS

Alimentación 230Vac +/- 10% 50 Hz
Potencia media absorbida 120	W
Potencia absorbida en el encendido 400 W
Protección en tarjeta electrónica * Fusible 2AT, 250 Vac

NOTA:

1) tener en consideración que equipos externos pueden provocar averías al funcionamiento de la tarjeta electrónica.
2) atención: intervenciones en componentes en tensión, mantenimientos y/o controles deben ser efectuados por personal cualificado.
(Antes de realizar cualquier mantenimiento, desenchufar el aparato de la red de alimentación eléctrica)

Los datos indicados arriba son indicativos.

EDILKAMIN s.p.a. se reserva modificar sin previo aviso los productos y a su entero juicio.

INSTALACIÓN

Todas las leyes locales y nacionales y las Normas Europeas deberán ser respetadas en el momento de la instalación y uso del aparato. En Italia haga referencia a la norma UNI 10683, así como a posibles indicaciones regionales o de las ASL locales. De todas maneras es indispensable hacer referencia a las leyes vigentes en cada país. En caso de instalación en comunidad de propietarios, solicite el visto bueno previo al administrador.

VERIFICACIÓN DE COMPATIBILIDAD CON OTROS DISPOSITIVOS

En Italia la estufa NO se debe instalar en el mismo ambiente donde hay aparatos da calefacción con gas del tipo B (por ej. calderas de gas, estufas y aparatos con campana extractora), ya que la estufa podría poner en depresión el ambiente perjudicando el funcionamiento de dichos aparatos o bien sufrir su infl uencia.

CONTROL DE LA CONEXIÓN ELÉCTRICA (posicionar el enchufe en un punto accesible)

La estufa está dotada de un cable de alimentación eléctrica que se conectará a una toma de 230V 50 Hz, preferiblemente con interruptor magnetotérmico. Las variaciones de tensión superiores al 10% pueden estropear la estufa (si no existe hay que prever un interruptor diferencial adecuado). El sistema eléctrico debe ser según norma de ley. Comprobar de manera particular la cfi ciencia del circuito de tierra. La línea de alimentación debe tener una sección adecuada a la potencia del aparato. La inefi ciencia del circuito de tierra provoca un mal funcionamiento del que Edilkamin no se hace responsable.

COLOCACIÓN

Para el correcto funcionamiento la estufa tiene que ser colocada en posición normal. Comprobar la capacidad de sustentación del suelo.

DISTANCIAS DE SEGURIDAD CONTRA INCENDIO

La estufa debe ser instalada respetando las siguientes condiciones de seguridad:

- 20 cm de distancia mínima en lados y detrás de la estufa, para separarla de materiales infl amables.

- no se pueden colocar materiales infl amables delante de la estufa a menos de 80 cm de distancia.

Si no fuera posible respetar las distancias arriba indicadas, es necesario poner en acto medidas técnicas y de construcción para evitar cualquier riesgo de incendio.

En caso de conexión con pared de madera u otro material inflamable, es necesario aislar adecuadamente el tubo de descarga de humos.

TOMA DE AIRE: que realizar necesariamente

Es necesario que el local donde la estufa está colocada tenga una toma de aire de sección de al menos 80 cm² que garantice el restablecimiento del aire consumido por la combustión.

Como alternativa, es posible coger el aire para la estufa directamente del exterior a través de una prolongación del tubo, en acero, y con un diámetro de 4 cm.

En este caso pueden existir problemas de condensación y es necesario proteger con una red la entrada de aire, garantizando una sección libre de al menos 12 cm ^2 .

El tubo tiene que tener un largo inferior a 1 metro y no tiene que tener curvas. Tiene que acabar con un tramo de 90° hacia abajo o con una protección para el viento. En cualquier caso, todo el aire de manera conducto de admisión debe ser garantizada una sección libre al menos de 12 cm². El terminal externo del conducto toma de aire debe ser protegido con una red contra insectos que no reduzca la sección pasante útil de 12 cm².

DESCARGA DE HUMOS

El sistema de descarga de humos debe ser único para la estufa (no se admiten descargas en salida de humos común a otros dispositivos).

La descarga de humos se realiza desde el tubo de diámetro 8 cm situado en la parte posterior. La descarga de humos debe conectarse con el exterior utilizando apropiados tubos de accro certifi cados EN 1856. El tubo debe estar sellado herméticamente. Para el cierre hermético de los tubos y su eventual aislamiento es necesario utilizar materiales resistentes a altas temperaturas (silicona o masilla de altas temperaturas).

El único tramo horizontal admitido puede tener un longitud de hasta 2 m. Es posible un número de hasta 3 curvas con amplitud máx 90°. Es necesario (si la descarga no se introduce en un tubo de humos) un tramo vertical externo de al menos 1,5 m y un terminal anti-viento (referencia UNI 10683). El conducto vertical puede ser interior o exterior. Si el canal de humo está en el exterior debe estar aislado adecuadamente. Si el canal de humo se introduce en un tubo de salida de humos, éste debe estar autorizado para combustibles sólidos y si tiene el diámetro más grande de 150 mm es necesario sancarlo entubándolo con tubos de sección y materiales idóneos (por ej: acero 80 mm de diámetro). Todos los tramos del conducto de humos deben ser accesibles. Las chimeneas y los conductos de humo a lo que están conectados los aparatos que usan combustibles sólidos deben limpiarse una vez al año (verifi car si en el propio país existe una normativa al respecto). La ausencia de control y limpieza regulares aumenta la probabilidad de un incendio de la chimenea. Si así fuera, proceder de la siguiente manera: no apague con agua; vaciar el depósito del pellet; Contactar a personal especializado después del accidente antes de poner en marcha la máquina. La estufa ha sido diseñada para funcionar con cualquier condición climática. En caso de condiciones particulares, como viento fuerte, puede que actúen los sistemas de seguridad que llevan a apagar la estufa. En este caso no ponga en funcionamiento el aparato con las protecciones desactivadas, si no se solucionara el problema contacte con su Vendedor.

CASOS TÍPICOS

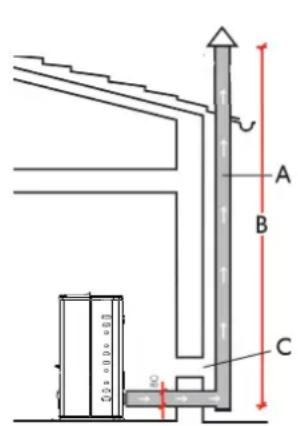

Fig. 1

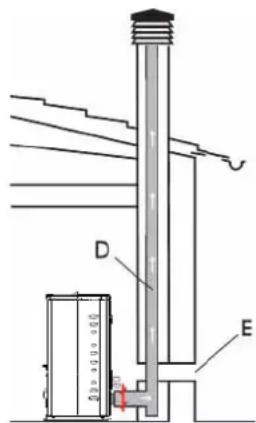

Fig.

A B C

A: tubo de salida de humos de acero aislado
B: altura mínima 1,5 m y más de la altura de canalón del techo
C-E: toma de aire del ambiente (sección de paso mínimo 80 cm²)
D tubo de salida de humos de acero, interno al tubo de salida de humos existente de obra.

CHIMENEA

Las características fundamentales son:

• sección interna en la base igual que la del tubo de humos
• sección de salida no menor que el doble de la del tubo de humos
• posición a todo viento, por encima de la cima del techo y fuera de las zonas de refl ujo.

CANALIZACIÓN AIRE CALIENTE

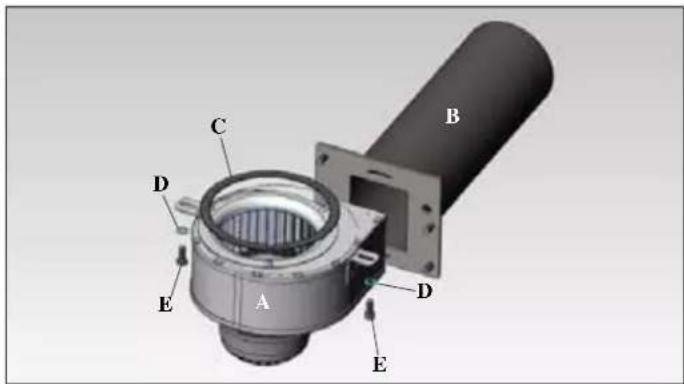

KIT TRANSFORMACIÓN DE ESTUFA DIDA A ESTUFA DIDA PLUS (opcional código 758510)

Para poder distribuir el aire caliente también en otros locales de la casa diferentes a aquél de instalación es necesario instalar los siguientes componentes.

• n°1 ventilador centrífugo (A)
• n°1 tubo canalización con brida de fi jación (B)
• n°1 cordón 10x2 adhesivo L=450 (C)
• n°2 arandela plana D.6x12 (D)
• n°2 tornillos T.E. 6x16 (E)”

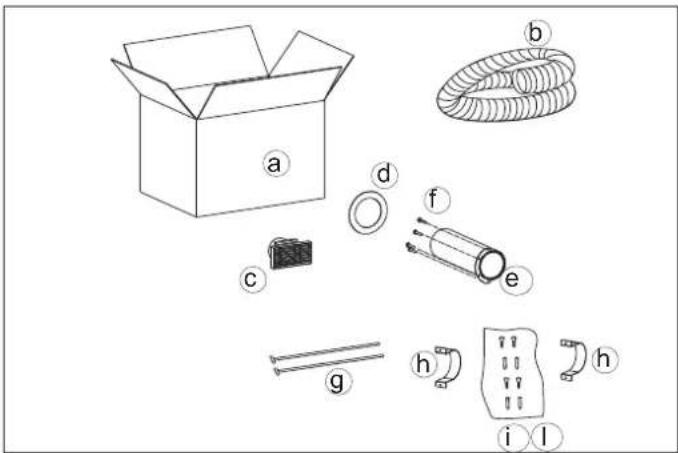

KIT 11 (código 645700) PARA CANALIZAR EL AIRE CALIENTE EN UN LOCAL CONTIGUO A AQUÉL DE LA INSTALACIÓN

1 Caja 1
3 Tubo 10 ∅ 1
4 Boca terminal 1
5 Rosetón de pared 1
6a Cubretubo 1
7 Tornillos de fi jación cubretubo 4
8 Abrazadera de bloqueo de tubos 2

N.B.: LA PARTE INICIAL DEL TUBO FLEXIBLE DEBE ESTAR "EXTENDIDA" COMPLETAMENTE DE MODO QUE ELIMINE EL PLIEGUE; DE ESTE MODO EL DIÁMETRO INTERNO SE ENSANCHARÁ SENSIBLEMENTE FAVORECIENDO LA ENTRADA.

• Defi nir el posicionamiento de la estufa con respecto a la obra de albañilería (fi g. a).
• Cortar el cubretubo a medida (6a) interveniendo en la parte del lado de la pared (fi g. b).
• Colocar la estufa en la posición defi nitiva
• Extender el tubo de aluminio (3) para la canalización del aire caliente, sin conectarlo a la boca de la estufa.
• Calzar preventivamente en el tubo de aluminio el rosetón (5) y el cubretubo (6a), sin bloquearlo (fi g. b).
• Calzar el tubo de aluminio en la boca de salida del aire caliente en la parte trasera de la estufa (8) (fi g. c).
• Colocar en posición definitiva el cubretubo (6a) y fijarlo en la parte posterior de la estufa con los tornillos suministrados (7) (fi g. c).
• Instalar la boca terminal (4) y el tubo de aluminio correspondiente (3) (fi g. c).
• Fijar el rosetón en la pared (5) con silicona (fi g. c).

CANALIZACIÓN AIRE CALIENTE

KIT 11 BIS (código 645710) PARA CANALIZAR EL AIRE CALIENTE EN UN LOCAL REMOTO A AQUÉL DE LA INSTALACIÓN

1 Caja 1
2 Tubo 10 ∅ 1
4 Boca terminal 1
5 Rosetón de pared 1
6a Cubretubo 1
7 Tornillos de fi jación cubretubo 4
8 Abrazadera de bloqueo de tubos 2
9 Anillo de pared 2
10 Tornillos 4
11 Tacos 4

N.B.: LA PARTE INICIAL DEL TUBO FLEXIBLE DEBE ESTAR "EXTENDIDA" COMPLETAMENTE DE MODO QUE ELIMINE EL PLIEGUE; DE ESTE MODO EL DIÁMETRO INTERNO SE ENSANCHARÁ SENSIBLEMENTE FAVORECIENDO LA ENTRADA.

• Defi nir el posicionamiento de la estufa con respecto a la obra de albañilería (fi g. a).
• Cortar el cubretubo a medida (6a) interveniendo en la parte del lado de la pared (Fig. b)
• Colocar la estufa en la posición defi nitiva
• Extender el tubo de aluminio (2) para la canalización del aire caliente, sin conectarlo a la boca de la estufa.
• Calzar preventivamente en el tubo de aluminio el rosetón (5) y el cubretubo (6a), sin bloquearlo (fi g. b).
• Calzar el tubo de aluminio en la boca de salida del aire caliente en la parte trasera de la estufa (8) (fi g. c).
• Colocar en posición definitiva el cubretubo (6a) y fijarlo en la parte posterior de la estufa con los tornillos suministrados (7) (fi g. c).
• Instalar la boca terminal (4) y el tubo de aluminio correspondiente (2) fi jándolo con el anillo de pared (9) y los tacos con tornillos (10-11) (fi g. c).
• Fijar el rosetón en la pared (5) con silicona (fi g. c).

La puesta en marcha, primer encendido y mantenimiento tienen que estar echos por un Servicio de Asistencia Técnica autorizado (SAT), según dice la normativa UNI 10683.

Dicha norma indica las operaciones de control a seguir a fin de conseguir el óptimo funcionamiento del sistema.

El SAT programará la estufa en base al tipo de pellet y a las condiciones de instalación, activando así la garantía.

La NO puesta en marcha de la estufa por parte de un SAT autorizado, NO permite la activación de la garantía.

Para más información, consultar la página web www.edilkamin.com.

Durante los primeros encendidos se pueden apreciar ligeros olores a pintura que desaparecerán en breve tiempo.

Antes de encender es necesario comprobar:

==> La correcta instalación.
==> La alimentación eléctrica.
==> El cierre de la puerta, que debe ser hermético
==> La limpieza del crisol.
==> La presencia en la pantalla de la indicación de estado en espera (fecha, potencia o temperatura intermitente).

CARGA DEL PELLET EN EL DEPÓSITO

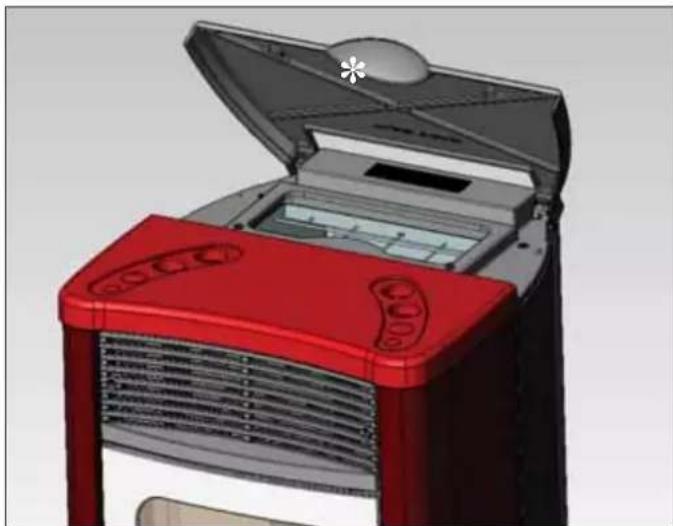

Para acceder al depósito retirar la tapa metálica * (fi g. 1).

ATENCIÓN:

Si se recarga la estufa mientras está en funcionamiento utilizar los guantes de protección entregados con el equipo.

NOTA sobre el combustible.

DIDA/DIDA PLUS está proyectado y programado para que mar pellet de madera de diámetro de unos 6 mm.

El pellet es un combustible que se presenta en forma de pequeños cilindros, obtenidos prensando serrín, de altos valores, sin usar aglutinantes u otros materiales extraños.

Está comercializado en sacos de 15 Kg.

Para NO poner en peligro el funcionamiento de la estufa es indispensable NO quemar otras cosas.

La utilización de otros materiales (incluída leña), detectable a través de análisis de laboratorio, dejaría sin efecto la garantía. EDILKAMIN ha proyectado, probado y programado sus propios productos para que garanticen las mejores prestaciones con pellet de las siguientes características:

diámetro: 6 milímetros

longitud máxima: 40 mm

humedad máxima: 8 %

rendimiento calórico: 4300 kcal/kg al menos

El uso de pellet con diferentes características implica la necesidad de un especifi co ajuste del aplique, análogo al que hace el CAT (centro asistencia técnica) en el primer encendido.

El uso de pellet no idóneo puede provocar: disminución del rendimiento, anomalías de funcionamiento, bloqueos por obstrucción, suciedad del cristal, incombustos, ...

Un simple análisis del pellet puede llevarse a cabo visualmente.

Bueno: liso, longitud regular, poco polvoriento.

Caducado: con grietas longitudinales y transversales muy polvoroso, longitud muy variable y con presencia de cuerpos extraños.

OFF Fase de apagado en curso, duración cerca de 10 minutos

ON AC Estufa en primera fase de encendido, carga de pellet y encendido llama

ON AR Estufa en segunda fase encendido, inicio combustión

PH Estufa en fase de calentamiento intercambia dor aire

P1-P2-P3 Nivel de potencia programado

10....30°C Nivel temperatura desado en el ambiente de instalación de la estufa

Pu Limpieza automática del crisol

SF Stop Fiamma: bloqueo funcionamiento por probable falta pellet

CP-TS-PA Menú de control a disposición exclusivamente de los SAT (Servicio Asistencia Técnica)

AF Encendido Fallido: bloqueo funcionamiento por falta encendido

H1.....H9 Sistema de alarmas, el número identifica la causa de la alarma

Bat1 Batería reloj acabada (tipo CR2032)

Fron Habilitación ventilación frontal

Cana Habilitación ventilación canalizada

FrCa Habilitada ventilación

Cuando la estufa está en stand-by se visualiza en el display OFF junto a la potencia programada si la estufa está en MANUAL; se visualiza en el display OFF junto a la temperatura programada si la estufa está en AUTOMÁTICO.

VOLVER A LLENAR LA CÓCLEA.

La recarga del conducto de transporte del pellet (cóclea) es necesaria sólo en el caso de estufa nueva (en fase de primer encendido) o si la estufa se ha quedado completamente sin pellet.

Para activar tal recarga pulsar simultáneamente las teclas

se visualiza en el display "ri"

La función de recarga termina automáticamente después de 240"

o de la presión de la tecla

Indica el funcionamiento del ventilador.

Indica el funcionamiento del motoreductor carga pellet.

Indica que se está operando en el interior del menú parámetros (sólo el SAT).

Indica timer activo, que se ha elegido una programación horaria automática

Tecla ENCENDIDO / APAGADO sirve también para salvar / salir.

Tecla de selección: Automático / Manual / Menú regulación.

Tecla para DISMINUIR potencia / temperatura y para pasar atrás el dato seleccionado.

Tecla para AUMENTAR potencia / temperatura y para pasar atrás el dato seleccionado

INSTRUCCIONES DE USO

ENCENDIDO

Con la estufa en stand-by (después de haber verifi cado que

el crisol está limpio) pulsar la tecla, empieza el proceso de encendido. En el display se visualiza "AC" (inicio combustión); superados algunos ciclos de control y sucesivamente al verificarse el encendido del pellet se ve en el display "AR" (encendido calentamiento).

Esta fase durará algunos minutos, permitiendo el correcto y completo encendido y el calentamiento del intercambiador de la estufa. Después de algunos minutos, la estufa pasará a fase de calentamiento, indicando en el display "PH".

Sucesivamente, en fase de funcionamiento, se indicará la potencia seleccionada en el caso de funcionamiento manual o la temperatura programada en el caso de funcionamiento automático.

APAGADO

Pulsando la tecla 📄, la estufa encendida inicia la fase de apagado que implica:

• Interrupción de la caída del pellet
• Acabado pellet presente en el crisol manteniendo activo el ventilador humos (10 minutos)
• Enfriamiento del cuerpo estufa manteniendo activo el ventilador (10 minutos)
• La indicación “OFF” en el display junto a los minutos que faltan para terminar el apagado

Durante la fase de apagado no será posible volver a encender la estufa, terminada la fase de apagado el sistema se vuelve a posicionar automáticamente en stand-by (se visualiza en el display OFF con la potencia programada si la estufa está en MANUAL, o se ve en el display OFF con la temperatura programada si la estufa está en AUTOMÁTICO)

En la modalidad de funcionamiento MANUAL se programa la potencia en el que hacer trabajar la estufa, independientemente de la temperatura del local en la que se ha instalado. Para seleccionar la modalidad de funcionamiento MANUAL

pulsar la tecla set 📄, ejemplo “P2” (potencia 2). Es posible aumentar la potencia pulsando la tecla 📋 disminuirla pul

sando la tecla

En la modalidad de funcionamiento AUTOMÁTICO se programa la temperatura objetivo a obtener en el local dónde está instalada la estufa. La estufa autónomamente modula las potencias en función de la diferencia entre temperatura deseada (programada en el display) y la temperatura recogida por la sonda en el local; al alcanzar la temperatura deseada la estufa funcionará al mínimo, llevándose a potencia 1. Para seleccionar la modalidad de funcionamiento AUTOMÁTICO pulsar la te

cla set programando el display, ejemplo 20°C. Es posi

disminuirla pulsando la tecla Durante el funcionamiento en modalidad AUTOMÁTICO, se visualiza alternativamente en el display la temperatura deseada y la potencia elegida automáticamente del sistema modulante.

FUNCIÓN CONFORT CLIMA

Función para instalaciones de estufas en ambientes de pequeña embargadura o, en media estación, donde el funcionamiento en potencia mínima da un calentamiento excesivo.

Esta función, gestionada en automático, permite apgar la estufa cuando supera la temperatura ambiente deseada.

En el display aparece “CC OF” indicando los minutos que faltan para el apagado. Cuando la temperatura del ambiente vuelve a disminuir por debajo del valor programado, la estufa vuelve a encenderse automáticamente.

Solicitar la activación de esta función al SAT en el momento de la puesta en marcha.

FUNCIÓN ACTIVACIÓN REMOTA (puerta AUX)

Mediante un cable de conexión opcional (código 640560) es posible encender / apagar la estufa usando un dispositivo remoto como: un combinador telefónico GSM, un termostato ambiente, un aparato de una instalación domótica o un dispositivo con un contacto limpio que siga la siguiente lógica:

Contacto abierto = estufa cerrada

Contacto cerrado = estufa encendida

La activación y desactivación se realiza con 10 ^” de retraso desde el transferimiento del último mando.

En el caso de conexión de la puerta activación remota, será también posible encender o apagar la estufa desde el panel de mandos; la estufa se activará siempre respetando la última orden recivida, sea encendido o apagado.

REGULACIÓN VENTILACIÓN

En el caso de haber instalado el kit de canalización, el SAT activará el menú de selección modalidad ventilación.

Pulsando la tecla SET durante 2 ^"" entramos en el menú de

selección modo ventilación, con las teclas podemos programar las siguientes modalidades de funcionamiento:

“Fron”: con esta programación se activa únicamente la ventilación frontal de la estufa

“Cana”: con esta programación se activa la ventilación canalizada de la estufa.

Un programa gestiona el funcionamiento de la ventilación en función de la potencia calórica producida por la estufa.

“Fr Ca”: con esta programación se activa toda la ventilación, aquélla frontal y aquélla canalizada.

Un programa gestona il funcionamiento de la ventilación en funció de la potencia calórica producida de la estufa.

El ventilador frontal modula su velocidad en función de la potencia de trabajo de la estufa (sea en automático o en manual); el ventilador canalizado se activa siempre a la velocidad máxima para garantizar un flujo de aire eficiente a la rejilla de canalización del local contiguo.

INSTRUCCIONES DE USO

PROGRAMACIÓN: RELOJ Y PROGRAMACIÓN SEMANAL

Pulsar durante 5" la tecla SET, se entra en el menú de programación y aparece en el display "TS".

Pulsar la tecla hasta visualizar “Prog” y pulsar SET.

Pulsando la tecla se puede seleccionar los siguientes ajustes:

- Pr OF: Habilita o deshabilita completamente l'uso del timer.

Para activar el timer pulsar la tecla SET y pulsar "On" con las

teclas 📋, para desactivarlo volver a “OFF”, confirmar con al tecla SET, para salir pulsar la tecla ESC.

- Set: permite la programación de la hora y del día corriente.

Para programar la hora corriente seleccionar en el display la sigla "SET", confirmar la selección con la tecla SET, se pone

la hora corriente, con la tecla se aumenta el horario de 15'

a cada presión, con la tecla se disminuye el horario de 1' a cada presión; confi rmar con la tecla SET, programar el día

de la semana corriente usando las teclas (Ej. Lunes = Día 1), confi rmar con la tecla SET, terminado esta inserción de la hora/día aparecerá en el display 'Prog', para continuar con la programación para Pr1/Pr2/Pr3 pulsar SET o pulsar 'ESC' para salir de la programación.

- Pr 1: Este es el programa n° 1, en éste se programa un horario de encendido, un horario de apagado y los días a los cuales aplicar la banda horaria Pr 1.

Para programar la banda Pr 1, seleccionar con las teclas

"Pr 1", confirmar la selección con la tecla SET, aparece emente en el display "On P1", programar con las teclas

la hora de encendido de la banda Pr 1, confi rmar con ET, aparece brevemente en el display "OFF P1",

programar luego con las teclas la hora de apagado de la banda Pr 1 y confirmar con la tecla SET.

Se prosigue con asignar la banda apenas sea programados los varios días de la semana, con la tecla SET pasan los días de day 1 a day 7, dónde day 1 es Lunes y day 7 es Domingo, con

las teclas 📋 🐃 se activa o desactiva el programa Pr 1 en el día seleccionado en el display (Ej: On d1=activo o Of d1 = desactivo).

Terminada la programación aparecerá en el display 'Prog', para continuar la programación Pr 2/Pr 3 pulsar 'set' y repetir el procedimiento descrito anteriormente o pulsar 'ESC' para salir de programación."

- Ejemplo de programación:

Pr 1

On 07:00 / OF 09:00: rojo=activo verde=desactivo

Day 1 Day 2 Day 3 Day 4 Day 5 Day	6 Day 7
On On On On On Off Off

Pr 2:

Permite programar una segunda banda horaria, para las modalidades de programación seguir las mismas instrucciones del programa Pr 1. Ejemplo de programación Pr 2 On 17:00 / OF 23:00: rojo=activo verde=desactivo

Day 1 Day 2 Day	3 Day 4 Day 5 Day	6 Day 7
On On On On				On	Off Off

Pr 3:

Permite programar una tercera banda horaria, para las modalidades de programación seguir las mismas instrucciones del programa Pr 1 e Pr 2. Ejemplo de programación Pr 3 On 09:00 / OF 22:00: rojo=activo verde=desactivo

Day 1 Day 2 Day 3 Day 4 Day 5 Day	6 Day 7
Off Off Off Off Off On On

INSTRUCCIONES DE USO

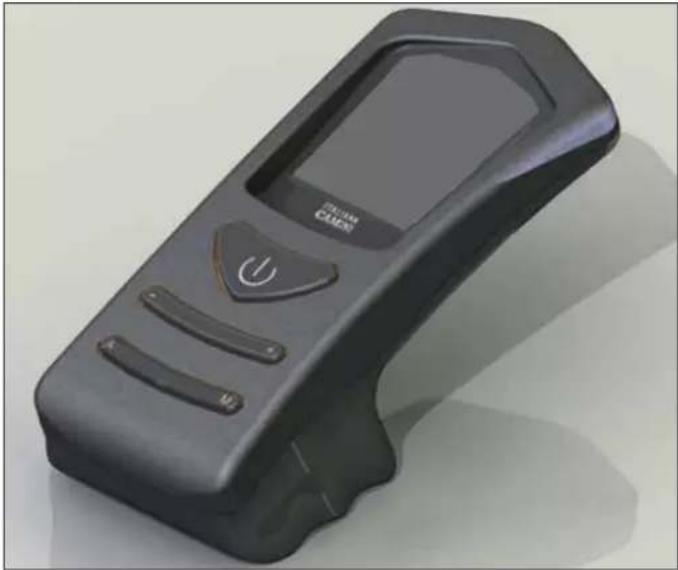

MANDO A DISTANCIA cód. 633280 (opcional)

: tecla encendido/apagado

• : tecla para aumentar la potencia/temperatura de trabajo (en el interior de un menú aumenta la variable visualizada)
• : tecla para disminuir la potencia/temperatura de trabajo (en el interior de un meú disminuye la variable visualizada)

A : tecla para pasar alternativamente de la función ma nual a aquélla automática

M : tecla para pasar alternativamente de la función au tomática a aquélla manual

• El mando a distancia transmite con señal infrarroja, el led de transmisión de la señal debe estar en línea visual con el led de recepción de la estufa para que haya una transmisión correcta, en campo libre, es decir, sin obstáculos, tenemos una distancia cubierta de 4-5 m.
• el mando a distancia funciona con 3 pilas alcalinas de 1,5V size AAA, la duración de las baterías depende del uso pero de todas formas, cubre abundantemente el uso del usuario medio durante una estación completa.
• El encendido de la retroiluminación de las teclas al presionar una de ellas, indica que el mando a distancia está transmitiendo la señal; el “bip” que proviene de la estufa confi rma la recepción.
• El mando a distancia se limpia con un paño húmedo sin pulverizar productos detergentes o líquidos directamente en el mismo, usar en cualquier caso detergentes neutros sin sustancias agresivas.
• Manipular con atención el mando a distancia, pues una caída accidental puede romperlo.

• Además, con el mando a distancia se pueden efectuar todas las operaciones previstas por el panel sinóptico.

• La temperatura de trabajo es: 0-40°C

• La correcta temperatura de estocaje es: -10/+50°C
• Humedad de trabajo: 20-90% U.R. sin condensación
• Grado de protección: IP 40
• Peso del mando a distancia con pilas incluidas: 160 gr

NOTA PARA EL SAT: Un mando a distancia infrarojo se identifi ca fácilmente con un radiomando porqué tiene la led de transmisión en punta, ver foto "A" arriba indicada.

INFORMACIONES A LOS USUARIOS

Conforme al art.13 del decreto legislativo 25 julio 2005, n.151 “Actuación de las Directivas 2002/95/CE,2002/96/CE y 2003/108/CE, relativas a la reducción del uso de sustancias peligrosas en los equipos eléctricos y electrónicos, así como a la eliminación de los residuos”. El símbolo del contenedor barreado indicado en el equipo o en el embalaje, señala que el producto al final de su vida útil debe ser eliminado por separado de los demás residuos. Por lo tanto, el usuario deberá entregar el equipo al final de su vida útil a apropiados centros de recogida seleccionada de residuos electrónicos y electrotécnicos, o entregarlo al vendedor en el momento de la compra de otro nuevo equipo equivalente, cambiando el uno por el otro.

MANTENIMIENTO

Antes de realizar cualquier mantenimiento, desenchufar el aparato de la red de alimentación eléctrica.

Un mantenimiento regular es la base de un buen funcionamiento de la estufa.

LA FALTA DE MANTENIMIENTO NO permite que la estufa funcione regularmente.

Problemas debidos a la falta de mantenimiento provocarán la anulación de la garantía.

MANTENIMIENTO DIARIO

Operaciones que efectuar, con la estufa apagada, fría o desenchufada de la red eléctrica.

• Debe ser realizado con la ayuda de una aspiradora.
• Todo el procedimiento requiere pocos minutos.

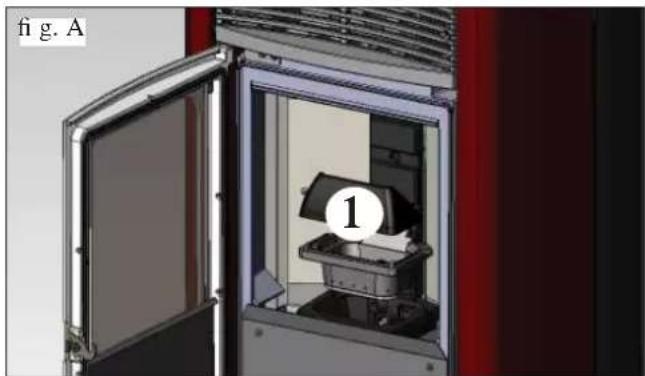

• Abrir la puerta, sacar el crisol (1 - fi g. A) y volcar los residuos en el cajón de las cenizas (2 - fi g. B).
• NO DESCARGUE LOS RESIDUOS EN EL DEPÓSITO DEL PELLET.
• Extraer y vaciar el cajón de las cenizas (2 - fi g. B) en un contenedor no infl amable (la ceniza puede contener partes aún calientes y/o brasas).
• Aspirar el interior del hogar, el plano fuego y el hueco alrededor del crisol donde cae la ceniza.
• Sacar el crisol (1 - fi g. A) y desincrustarlo con la espátula entregada con el equipo, limpiar posibles oclusions de los orifi cios.
• Aspirar el hueco crisol, limpiar los bordes de contacto del crisol con su alojamiento.
• Si fuera necesario limpiar el vidrio (en frío)

No aspirar la ceniza caliente, puede dañar el aspirador y pone a riesgo de incendio los locales domésticos

MANTENIMIENTO SEMANAL

• Sacar el cajón cenizas (2 - fi g. B) y extraer la mampara pasaje humos (3 - fi g. C-D) puesto bajo del crisol, levantándolo a lo alto y aspirándole el fondo (4 - fi g. D).
• Extraer la parte superior (5 - fi g. E) y volcar los residuos en el cajón de las cenizas.

MANTENIMIENTO ESTACIONAL (a cargo del CAT - centro de asistencia técnica)

Consiste en la:

• Limpieza general interna y externa
- Realizar una limpieza cuidadosa de los tubos de intercambio situados en el interior de la rejilla de salida del aire caliente que se encuentra ubicada en la parte superior del frontal de la estufa.
- Limpieza profunda y desincrustación del crisol y de su relativo espacio
- Limpieza ventiladores, comprobación mecánica de los juegos y de las fi jaciones
- Limpieza canal de humo (eventual sustitución de la junta en el tubo de descarga de humos)
- Limpieza conducto humos y tubos de intercambio verticales puestos detrás la mampara en el interior del fuego
- Limpieza del hueco ventilador extracción humos, del sensor de fl ujo, control termopar.
- Limpieza, inspección y desincrustación del hueco de la resistencia de encendido, eventual sustitución de la misma.
• Limpieza /control del Panel Sinóptico
- Inspección visual de los cables eléctricos, de las conexiones y del cable de alimentación
- Limpieza depósito pellet y comprobación juegos conjunto cóclea-motorreductor
- Sustitución de la junta del portillo
- Ensayo funcional, carga cóclea, encendido, funcionamiento durante 10 minutos y apagado.

En caso de una utilización muy frecuente de la estufa, se aconseja la limpieza del canal de humo cada 3 meses.

;;ATENCIÓN!!!

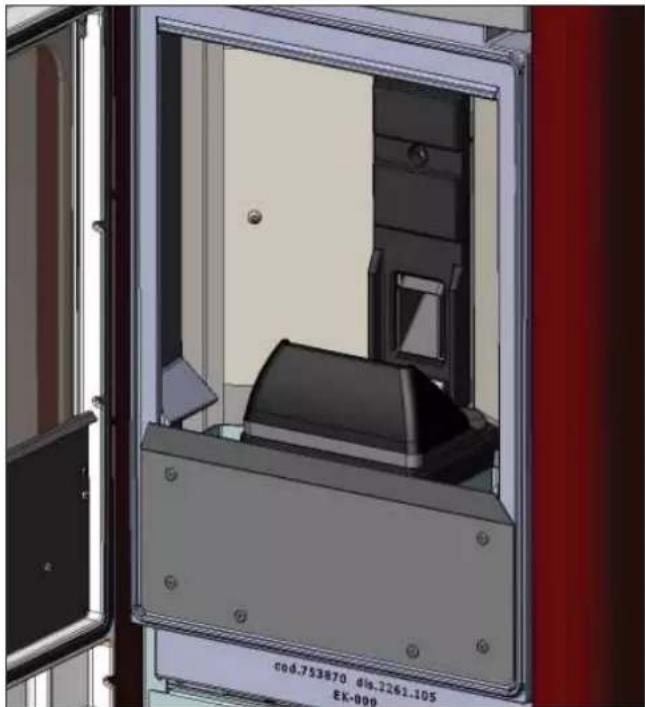

Después de la limpieza normal, el INCORRECTO acoplamiento del crisol superior (A) al crisol inferior (B) (fig.1) puede poner en peligro el funcionamiento de la estufa. Por lo tanto antes del encendido de la estufa, asegurarse de que los crisoles estén acoplados correctamente como se indica en la (fig 2) sin presencia de cenizas o incombustos en el perímetro de apoyo.

Recordamos que usar la estufa sin haber realizado la limpieza del crisol puede ocasionar que los gases internos de la cámara de combustión se incendien, lo que provocaría la consiguiente rotura del cristal de la puerta.

NOTAS:

• Están prohibidas las modifi caciones sobre el aparato no autorizadas.
• Usar piezas de recambio recomendadas por el constructor o SAT autorizado.
• El uso de componentes no originales anula la garantía.

A B

fig.1

En caso de problemas la estufa se para automáticamente efectuando la operación de apagado y en la pantalla se visualiza una anotación relativa a la motivación del apagado (ver abajo las diferentes indicaciones).

No desconecte nunca el enchufe durante la fase de apagado por bloqueo.

En caso de que se produzca un bloqueo, para volver a poner en marcha la estufa es necesario dejar acontecer el proceso

(15 minutos con prueba de sonido) y luego pulsar la tecla

No vuelva a poner en funcionamiento la estufa antes de haber verificado la causa del bloqueo y haber LIMPIADO DE NUEVO/VACIADO el crisol.

SEÑALIZACIONES DE POSIBLES CAUSAS DE BLOQUEO E INDICACIONES Y SOLUCIONES:

1) Señalización: H1) Verifica/flu. aire (interviene si el sensor de flujo detecta flujo aire comburente insuficiente).

Inconveniente: Apagado por falta depresión en cámara de combustión

Acciones: El flujo puede ser insuficiente si la puerta está abierta, si el no cierra la puerta correctamente (ej. cordón), si hay un problema de aspiración aire o de expulsión humos, o crisol atascado.

Controlar:

• cierre puerta
- canal de aspiración aire comburente (limpiar haciendo atención a los elementos del sensor de flujo):
- limpiar el sensor de flujo con aire seco (tipo para teclado de PC)

• posición estufa: no tiene que ser adosada a la paredo
• posición y limpieza crisol (con frecuencia ligada al tipo de pellet)
  • canal de humo (limpiar)
• instalación (si no sigue la normativa y presenta más de 3 curvas, la descarga humos no es regular)

Si se sospecha un mal funcionamiento del sensor, hacer una prueba en frío. Si cambiando las condiciones, y cogiendo la puerta de ejemplo, el valor visualizado no cambia, es un problema de sensor.

La alarma depresión puede verificarse también durante la fase de encendido, en cuanto el sensor de flujo inicia a monitorizar 90" después del inicio ciclo encendido.

2) Señalización: H2) Avería motor expulsión humos (interviene si el sensor giros extractor humos detecta una ano malía)

Inconveniente: Apagado por detección anomalía giros extractor humos

Acciones: • Verificar funcionalidad extractor humos (conexión sensor de giros) (SAT)
• Verifi car limpieza canal de humo
• Verifi car instalación eléctrica (tierra)
• Verificar ficha electrónica (SAT)

3) Señalización: SF (H3) Stop fiamma (interviene si la termocopia detecta una temperatura humos inferior a un valor programado interpretando esto como ausencia de llama)

Inconveniente: Apagado por temperatura humos

La llama puede ser falta por:

• Verifi car falta pellet en el depósito
- Verificar si demasiado pellet ha sofocado la llama, verificar calidad pellet (SAT)
- Verificar si ha sido intervenido el termostato de máxima (SAT)
- Verificar si el presostato ha "separado" el alimentador motoreductor (verificar tubo, etc.) (SAT)

4) Señalización: AF (H4) Encendido fallido (interviene si en un tiempo máximo de 15 minutos no aparece llama o no se alcanza la temperatura de envío).

Inconveniente: Apagado por temperatura humos no correcta en fase de encendido.

Diferenciar los dos casos siguientes:

NO aparece llama:

Acciones: Verificar: • posicionamiento y limpieza del crisol

• funcionalidad resistencia de encendido (SAT)
• temperatura ambiente (si es inferior a 3^ sirve diavolina) y humedad.
• Probar a encender con diavolina.

Aparece llama pero después de ver Avvio sale BloccoAF/NO Avvio:

Acciones: Verificar: • funcionalidad termocopia (SAT)

- temperatura de inicio programada en parámetros (SAT)

CONSEJOS PARA POSIBLES INCONVENIENTES

5) Señalización: H5 bloqueo por black out (no es un defecto de la estufa).

Inconveniente: Apagado por falta de energía eléctrica

Acciones: Verificar conexiones eléctricas y cables de tensión.

6) Señalización: H6 termocopia defectuosa o desconectada

Inconveniente: Apagado por termocopia defectuosa o desconectada

Acciones: • Verificar conexiones de la termocopia a la ficha: verificar funcionalidad en la prueba en frío (SAT).

7) Señalización: H7 sobretemperatura humos (apagado por excesiva temperatura de los humos)

Inconveniente: Apagado por superar la temperatura máxima de humos.

Una temperatura excesiva de los humos puede depender de: tipo de pellet, anomalía extracción humos, canal obstruído, instalación no correcta, “deriva” del motoreductor, falta de toma aire en el local.

8) Señalización: "Bat. 1"

Inconveniente: La estufa no se detiene, pero aparece este escrito en el display.

Acciones: • Sustitución de la batería de la ficha.

9) Señalización: A LC: Interviene cuando se contempla una anómala absorción de corriente del motoreductor.

Acciones: Verificar funcionamiento (SAT): motoreductor - presostato - termostato depósito - conexiones eléctricas y fi cha electrónica

10) Señalización: A HC: Interviene cuando se contempla una anómala y excesiva absorción de corriente del moto reductor.

Acciones: Verificar funcionamiento (SAT): motoreductor - conexiones eléctricas y ficha electrónica.

ADVERTENCIA:

Las chimeneas y los conductos de humo a lo que están conectados los aparatos que usan combustibles sólidos deben limpiarse una vez al año (verificar si en el propio país existe una normativa al respecto).

En caso controles regulares y de limpieza, aumenta la probabilidad de un incendio de la chimenea.

¡IMPORTANTE!

En caso de que se manifi este un principio de incendio en laestufa, en el canal de humo o en la chimenea, seguir los pasos siguientes:

- Cerrar la alimentación eléctrica.

- Apagar con un extintor de anhídrido carbónico CO

- Llamar a los Bomberos.

¡NO INTENTAR APAGAR EL FUEGO CON AGUA!

Después, solicitar el control del aparato a un Centro de Asistencia Técnica autorizado Edilkamin y hacer que un técnico autorizado compruebe la chimenea.

LISTA DE COMPROBACIÓN

A completar con la lectura completa de la fi cha técnica

Colocación e instalación

• Instalación realizada por el Distribuidor habilitado que ha expedido la garantía
• El canal de humo
• El tubo de salida de humos recibe sólo la descarga de la estufa
• El canal de humo presenta: máximo 3 curvas máximo 2 metros en horizontal
• chimenea al otro lado de la zona de refl ujo
• los tubos de descarga son de material idónico (se aconseja accro inoxidable)
• en el paso a través de eventuales materiales inflamables (por ej. madera) han sido tomadas todas las precauciones para evitar incendios.

Uso

• El pellet utilizado es de buena calidad y no húmeda
• El crisol y el hueco cenizas están limpios y bien colocados
• El portillo está bien cerrado
• El crisol está bien introducido en el hucco correspondiente

RECORDE ASPIRAR el CRISOL ANTES DE CADA ENCENDIDO En caso de encendido fallido, NO repetir el encendido antes de haber vaciado el crisol

OPCIONAL

COMBINADOR TELEFÓNICO PARA ENCENDIDO A DISTANCIA (cód. 762210).

Es posible obtener el encendido a distancia si el DISTRIBUIDOR conecta el combinador telefónico a la puerta de serie detrás de la estufa, por medio del cable opcional (cód. 640560).

KIT CANALIZACIÓN (cód. 758510): instalar por el SAT autorizado

KIT 11 para la canalización aire caliente en un local contiguo, con longitud del tubo de canalización máx 1,5 m (cód. 645700).

KIT 11 BIS para la canalización aire caliente en un local contiguo, con longitud del tubo de canalización máx 5 m (cód. 645710).

MANDO A DISTANCIA (cód. 633280)

ACCESORIOS PARA LA LIMPIEZA

GlassKamin
Útil para la limpieza del vidrio cerámico

Bidón aspira cenizas
Útil para la limpieza del hogar

DISPOSITIVOS DE SEGURANÇA

• TERMOPAR:

CONTROLO DE COMPATIBILIDADE COM OUTROS DISPOSITIVOS

Contacto fechado = estufa acesa

CONTROLO REMOTO cód. 633280 (opcional)

: tecla para acender/apagar

variável seleccionada);

Inconveniente: apagar-se por causa da falta de energia eléctrica

COMBINADOR TELEFÓNICO PARA ACENDIMENTO A DISTÂNCIA (cód. 762210).

CONTROLO REMOTO (cód. 633280)

ACESSÓRIOS PARA A LIMPEZA

GlassKamin
