MANUAL DE USUARIO Punch P38D2 Rockford Fosgate

Estimado Cliente: Felicitaciones por la compra de la mejor marca del mundo en altavoces para automóviles. En Rockford Fosgate somos fanáticos de la mejor reproducción musical y estamos agradecidos de que haya escogido nuestro producto. Con muchos años de experiencia en ingeniería, conocimiento del oficio y procedimientos de prueba críticos, hemos creado un amplio rango de productos que reproducen música con toda la claridad y riqueza que usted se merece. Para obtener el mejor rendimiento, le recomendamos que su nuevo producto de Rockford Fosgate sea instalado por un Concesionario Autorizado de Rockford Fosgate, ya que a través del Instituto de Capacitación Técnica Rockford (RTTI) ofrecemos capacitación especializada. Por favor lea su garantía y retenga su recibo y caja original para uso como referencia en el futuro. Cuando se trata de su sistema, la excelencia del producto y la instalación competente sólo representan una pieza del rompecabezas.Asegúrese de que la persona que instale su sistema utilice accesorios de Connecting Punch 100% auténticos. Connecting Punch tiene todos los accesorios necesarios. Desde cables RCA y cableado para parlantes hasta líneas de alimentación y conectores de batería. ¡Insista en esto! Después de todo, su nuevo sistema sólo se merece lo mejor. Para agregar el toque final a su nueva imagen Rockford Fosgate pida sus accesorios Rockford, que incluyen playeras, chaquetas, gorras y anteojos para sol. Para obtener un folleto gratis de los productos de Rockford Fosgate y accesorios Rockford visite nuestro sitio web en: www.rockfordfosgate.com o, en los EE.UU. llame al 1-800-669-9899 o por fax al 1-800-398-3985. Para todos los demás países, llame al +001-480-967-3565 o envíe un FAX al +001-480-967-8132.

PRACTIQUE EL SONIDO SEGURO

• El contacto continuo con niveles de presión de sonido superiores a 100 dB puede causar la pérdida permanente de la audición. Los sistemas de sonido para automóviles de alta potencia pueden producir niveles de presión de sonido superiores a los 130 dB. Use su sentido común y practique el sonido seguro. NOTA:Lea cada sección para obtener información más detallada. Si después de leer su manual tiene preguntas sobre este producto, le recomen-damos que consulte a su concesionario de Rockford Fosgate. Si necesita asistencia adicional, puede llamarnos directamente al 1-800-669-9899.Asegúrese de tener su número de serie, número de modelo y fecha de compra disponibles cuando usted llame. El número de serie se encuentra en el exterior de la caja.Por favor,escríbalo en el espacio que se indica a continuación para tener una anotación permanente.Eso servirá como verificación de la garantía de fábrica y podría ser de utilidad para recuperar su producto si se lo roban. Número de serie: ____________________________________ Número de modelo: __________________________________ Introducción p. 2
• Instrucciones de seguridad p. 3
• Características del diseño p. 3
• Cajas recomendadas p. 4
• Cajas cerradas p. 4
• Cajas con orificios p. 4
• Configuraciones del cableado p. 5
• Construcción de una caja p. 6
• Cálculo de volúmenes p. 6
• Filtros de transición del altavoz para sonidos graves (Subwoofer X-Overs) p. 6
• Especificaciones p. 6
• Información sobre la garantía limitada p. 73

INSTRUCCIONES DE SEGURIDAD

¡Bienvenido a Rockford Fosgate! Este manual ha sido creado para proporcionarle información al dueño, vendedor y técnico de instalación.Para quienes desean información rápida sobre cómo instalar este producto, por favor vean la Sección Instalación de este manual.El resto de la información puede encontrarse usando el Índice de Materias. Nosotros, en Rockford Fosgate, hemos trabajado mucho para asegurarnos que toda la información de este manual esté actualizada. Pero, como estamos encontrando nuevas maneras de mejorar nuestros productos constantemente,esta información está sujeta a cambio sin previo aviso. Este símbolo de “ADVERTENCIA” tiene por objeto alertar al usuario sobre la presencia de instrucciones de importancia. No tener en cuenta las instrucciones podría resultar en lesiones severas o muerte. Este símbolo de “PRECAUCIÓN” tiene por objeto alertar al usuario sobre la presencia de instrucciones de importancia. No tener en cuenta las instrucciones podría resultar en lesiones o daños a la unidad. PRECAUCIÓN: Para prevenir lesiones y daño a la unidad,por favor lea y cumpla las instrucciones de este manual.Queremos que disfrute este sistema, no que le de un dolor de cabeza. PRECAUCIÓN Si no tiene la certeza de poder instalar el sistema, hágalo instalar por una persona técnicamente calificada por Rockford Fosgate. PRECAUCIÓN Antes de la instalación,desconecte el terminal negativo (-) de la batería para que evite posibles lesiones,daños a la unidad o incendio. Visite nuestro sitio web para obtener la información más reciente sobre todos los productos Rockford. www.rockfordfosgate.com Altavoz Punch DVC de sonidos graves Anillo Del Ajuste Paquete Del Tornillo Manual de instalación y funcionamiento El Punch DVC son altavoces de alto rendimiento y baja frecuencia, con doble bobina móvil. Estos altavoces de sonidos graves fueron diseñados para usarlos primordialmente en cajas pequeñas, cerradas y con orificios.Al utilizar lo ultimo en materiales y técnicas de construcción, podemos ofrecer un altavoz con gran salida a bajas frecuencias, a la vez que exige un mínimo de espacio para funcionamiento

CARACTERÍSTICAS DEL DISEÑO4

Español CAJAS RECOMENDADAS Este manual delinea dos tipos específicos de cajas que producen rendimientos inconfundiblemente diferentes. Esta sección es para ayudarle a decidir cuál tipo es el mejor para su aplicación. CAJAS CERRADAS Las cajas cerradas son las más fáciles de hacer. La parte más importante de la construcción de una caja cerrada es garantizar su hermetismo. El uso de pegante y algún tipo de sellador en todos los bordes garantizará una construcción sólida y evitará fugas de aire. El volumen de la caja impacta directamente el rendimiento del altavoz. Las cajas más grandes ofrecen una respuesta más plana y un bajo más profundo, mientras que las más pequeñas ofrecen un incremento en la curva de respuesta y generalmente una salida mayor, para un mayor NPS. Ventajas de las cajas cerradas:

• Respuesta lineal (plana)

• No hay ruido del orificio

• Capacidad de alta potencia en todas las frecuencias

• Excelentes para la calidad del sonido

Las cajas con orificios sólo se diferencian de las cerradas en que se les hace un orificio para "sintonizarlas." Las cajas recomendadas son diseñadas para un gran rendimiento general. Las cajas grandes tienden a ser fáciles de sintonizar en las frecuencias graves, mientras que medianas y pequeñas son más fáciles de sintonizar en las frecuencias más altas. El diseño con orificios es de una respuesta menos lineal que el de la caja cerrada, pero tiene una salida notablemente mayor en la frecuencia de sintonización. Ventajas de las cajas con orificios:

• Un promedio de salida mayor que las cerradas

• La frecuencia de sintonización se ajusta fácilmente al cambiar la longitud del orificio

• Respuesta de bajo profundo con menos exigencia de potencia

• Fabulosas para salida alta con potencia limitada Ver las inclusiones en las páginas 4 y 5 de la sección en inglés5

CONFIGURACIONES DEL CABLEADO

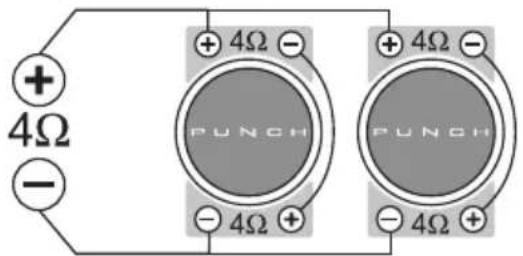

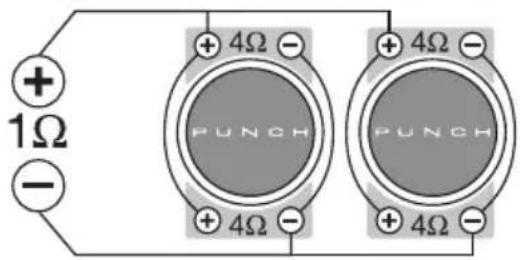

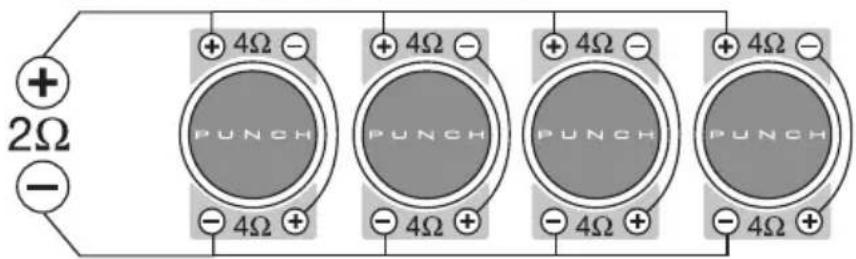

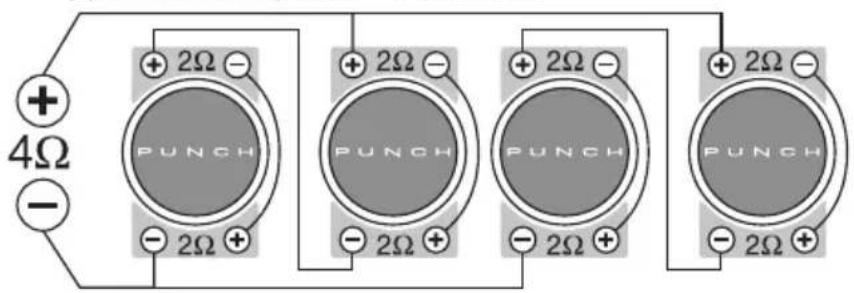

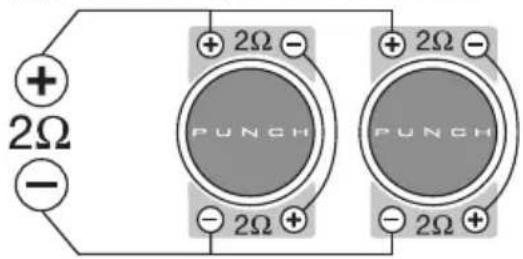

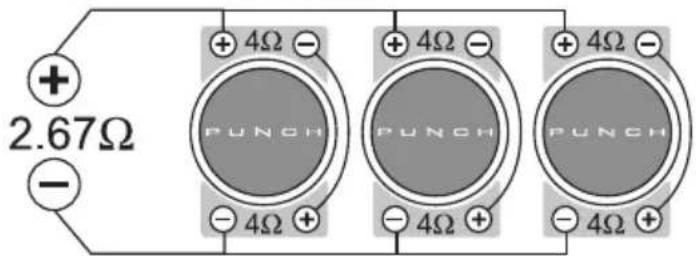

Al variar la configuración del cableado de los altavoces, usted puede crear una impedancia de carga que iguale a su sistema. Debido a que cada bobina móvil del altavoz DVC tiene su propia impedancia, la alteración de la configuración de los cables da una gama de opciones para impedancia de carga. Las configuraciones en serie, paralela o en serie-paralela son técnicas diferentes para el cableado de los altavoces que ofrecen cargas diferentes. La configuración en serie es un método en cadena en el que los altavoces se conectan de punta a punta. La configuración paralela usa dos o más altavoces conectados a lo largo de terminales en común. La configuración en serie-paralela combina ambas técnicas. Escoja el diagrama de cableado de abajo que corresponda al número de altavoces para sonidos graves y la impedancia de su amplificador.6 Español ESPECIFICACIONES Ver las especificaciones en las página 8 de la sección en inglés Estas especificaciones están sujetas a cambio sin previo aviso

CONSTRUCCIÓN DE UNA CAJA

Para un buen funcionamiento las paredes de la caja deben ser rigidas y no se deben doblar cuando sean sometidas a la gran presión que ejerce el funcionamiento del altavoz. Recomendamos usar madera comprimida de mediana densidad, de 1.9 cm o fibra de media densidad. Si la caja es muy grande es necessario reforzarla internamente. Las juntas deben ser encoladas y aseguradas con tornillos o grapas. Internamente los bordes deben ser sellados con silicona para prevenir las fugas de aire. La cola para madera es la mejor opción.

CÁLCULO DE VOLÚMENES

Para calcular el volumen sólo se han de medir las dimensiones en centímetros y aplicar la fórmula: FILTROS DE TRANSICIÓN DEL ALTAVOZ PARA SONIDOS GRAVES (SUBWOOFER X-OVER) Hay dos tipos funcionales de filtros de transición, pasivos y activos. Los pasivos (bobinas o inductores) se conectan a los cables del altavoz, entre el amplificador y el altavoz. Un filtro de transición activo es un filtro electrónico que separa la señal de audio alimentada a diferentes amplificadores. Para un rendimiento óptimo del altavoz para sonidos graves, recomendamos el uso de un filtro de transición activo de 80- 100Hz, paso bajo a 12dB/octava. Volumen du la caja = Alto(cm) x Ancho(cm) x Profundidad(cm) (en litros) 1000 cc/litro Si dos caras opuestas son de diferente tamaño, súmelas y divida el total por dos para obtener el promedio. Usando esta técnica se ahorrara el cálculo por secciones. El espesor del material con que está construida la caja reduce el volumen interno, de manera que ha de restarse de las dimensiones exteriores para determinar el volumen interior. La cantidad de aire que ocupa cada modelo viene especificado en la hoja de características y también debe sustraerse para obtener el volumen neto interior.7 INFORMACIÓN SOBRE LA GARANTÍA LIMITADA Enviar a: Electronics Rockford Corporation Warranty Repair Department 2055 E. 5th Street Tempe,AZ 85281 RA#:_______________________ Enviar a: Speakers Rockford Acoustic Design Speaker Returns 3056 Walker Ridge Dr. Walker, MI 49544 RA#:___________________ Rockford Corporation ofrece una garantía limitada para los productos Rockford Fosgate bajo los siguientes términos: Duración de la garantía Unidades Fuente, altavoces, procesadores de señales y amplificadores PUNCH—1 año Amplificadores POWER—2 años Amplificadores Type RF—3 añosCualquier producto de fábrica restaurado—90 días (comprobante de compra requerido) Qué está cubierto Esta garantía se aplica solamente a los productos Rockford Fosgate vendidos a consumidores porConcesionarios Autorizados Rockford Fosgate en los Estados Unidos o sus posesiones.Los productoscomprados por los consumidores en un Distribuidor Autorizado Rockford Fosgate de otro país estáncubiertos solamente por el Distribuidor de dicho país y no por Rockford Corporation. Quién está cubierto Esta garantía cubre solamente al comprador original del producto Rockford comprado en unConcesionario Autorizado de Rockford Fosgate de los Estados Unidos.Para poder recibir el servicio,el comprador debe presentarle a Rockford una copia del recibo indicando el nombre del cliente,nombre del distribuidor, producto comprado y la fecha de la compra.Los productos que estén defectuosos durante el período de la garantía serán arreglados oreemplazados (con un producto equivalente) a entera discreción de Rockford. Qué no está cubierto 1. Daños causados por accidentes, maltrato, operación incorrecta, agua, robo,transporte2. Cualquier costo o gasto relacionado con la desinstalación o nueva instalación del producto3.Servicios prestados por alguien que no sea un Centro de Servicio Autorizado por Rockford Fosgate4. Cualquier producto que tenga el número de serie borrado,alterado o removido5. Daños posteriores a otros componentes6. Cualquier producto comprado fuera de los EE.UU.7. Cualquier producto no comprado en un Distribuidor Autorizado de Rockford Fosgate Límite de las garantías implícitas Cualquier garantía implícita incluyendo las garantías de aptitud de uso y comerciabilidad,está limitada,en duración al período de la garantía expresa indicada anteriormente.Algunos estados no permitenlimitaciones en la duración de una garantía implícita, de modo que esta limitación puede no aplicarse.Ninguna persona está autorizada a adoptar ninguna otra obligación en conexión con la venta delproducto en nombre de Rockford Fosgate. Cómo obtener servicio Comuníquese con el distribuidor autorizado de Rockford Fosgate donde compró este producto.Si necesita ayuda adicional, llame al 1-800-669-9899 para hablar con la oficina de Servicio al Cliente deRockford.Debe obtener un # NADM (Número de Autorización para la Devolución del Material) paraenviar cualquier producto a Rockford Fosgate. Usted es responsable por el envío del producto aRockford. Garantía UE Este producto satisface los requisitos de garantía de la UE actuales, ver al distribuidor autorizado paramayores detalles.2 Deutsch EINLEITUNG INHALTSVERZEICHNIS Liebe Kundin, lieber Kunde, wir gratulieren Ihnen zu Ihrem Kauf von Autolautsprechern der besten Marke weltweit.Wir bei Rockford Fosgate sind Fanatiker, wenn es um die beste musikalische Reproduktion geht, und freuen uns darüber, dass Sie unser Produkt gewählt haben. Durch jahrelange Ingenieurserfahrung, Handwerkskunst und kritische Testverfahren haben wir ein weites Spektrum an Produkten geschaffen, die die Musik mit aller Klarheit und Klangschönheit reproduziert, die Sie verdienen. Zur maximalen Performance empfehlen wir, dass Sie Ihr neues Rockford Fosgate Produkt von einem Vertragshändler von Rockford Fosgate einbauen lassen, da wir durch das Rockford Technical Training Institute (RTTI) spezialisierte Ausbildung bieten. Bitte lesen Sie Ihre Garantie und bewahren Sie Ihre Quittung und Originalverepackung zum eventuellen späteren Gebrauch auf. Hervorragende Produkte und kompetenter Einbau sind nur Teile des Puzzles, wenn es um Ihr System geht. Vergewissern Sie sich, dass derjenige, der Ihr System einbaut, nur authentischen Installationszubehör von Connecting Punch bei Ihrem Einbau verwendet. Connecting Punch führt alles von RCA- und Lautsprecherkabeln zu Stromkabeln und Batterieadaptern. Bestehen Sie darauf! Schließlich verdient Ihr neues System nur das Beste. Um Ihrem neuen Rockford Fosgate Image den letzten Schliff zu geben, bestellen Sie Ihre Rockford Accessoires. Dazu gehört alles von T-Shirts und Jacken zu Kappen und Sonnenbrillen. Eine kostenlose Broschüre über Rockford Fosgate Produkte und Rockford Accessoires besuchen Sie uns im Web unter: www.rockfordfosgate.com oder wählen Sie in den USA 1-800-669-9899 oder FAX [phone]. Anrufer aus anderen Ländern wählen bitte zunächst die Ländervorwahl +001.
