M1D4-10 - Subwoofer Rockford Fosgate - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato M1D4-10 Rockford Fosgate en formato PDF.
| Tipo de producto | Subwoofer |
| Marca | Rockford Fosgate |
| Modelo | M1D4-10 |
| Diámetro | 10 pulgadas (25,4 cm) |
| Recomendación de caja | Caja sellada: 1,0 ft³ (28,3 L) neto; Caja bass-reflex: 1,25 ft³ (35,4 L) neto; Pantalla infinita |
| Impedancia | D4 (bobina doble de 4 ohmios), conmutable a 2 Ω o 8 Ω |
| Capacidad de carga | Alta capacidad (valor exacto no especificado) |
| Respuesta en frecuencia | Dependiendo de la caja (por ejemplo, -3 dB a 58,4 Hz en caja sellada) |
| Características especiales | Resistente al agua, rejilla deportiva resistente, iluminación RGB COLOR OPTIX™ |
| Color | Negro (previsto) |
| Material | MDF recomendado para la caja, tornillos de acero inoxidable |
| Alimentación de iluminación | 12 V CC (requiere fusible, no incluido) |
| Contenido del paquete | Subwoofer, tornillos hexagonales de acero inoxidable (6), cinta de cables COLOR OPTIX™, punta de taladro de 1/8 pulgada, destornillador hexagonal, manual de instalación y funcionamiento |
| Advertencias de seguridad | La presión sonora superior a 100 dB puede causar daños auditivos; se recomienda el uso de un filtro de infrasonidos en cajas bass-reflex y de pantalla infinita |
| Mantenimiento | Sin indicaciones específicas; sellar la caja y proteger de la humedad |
| Reparación | Piezas de repuesto como tornillos, juntas, y posiblemente componentes COLOR OPTIX™ disponibles por separado |
| Garantía del fabricante | No especificada |
Preguntas frecuentes - M1D4-10 Rockford Fosgate
Preguntas de los usuarios sobre M1D4-10 Rockford Fosgate
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Subwoofer en formato PDF gratis! Encuentra tus instrucciones M1D4-10 - Rockford Fosgate y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. M1D4-10 de la marca Rockford Fosgate.
MANUAL DE USUARIO M1D4-10 Rockford Fosgate
PRACTIQUE EL SONIDO SEGURO
El contacto continuo con niveles de presión de sonido superiores a 100 dB puede causar la pérdida permanente de la audición. Los sistemas de sonido de alta potencia para automóviles pueden producir niveles de presión de sonido superiores a los 130 dB. Aplique el sentido común y practique el sonido seguro.
PRAKTIZIEREN SIE SICHEREN SOUND
Contenido de la caja
• (1) Subwoofer de grado marino con rejilla deportiva fija
• (6) Tornillos de acero inoxidable de cabeza hueca
• (1) Arnés COLOR OPTIX™ • (1) Broca de taladro de 1/8 pulg.
• (1) Broca para atornillar tornillos de cabeza hueca
• Manual de Instalación y Operación
Cajas recomendadas
Este manual describe dos tipos específicos de cajas que proporcionan un rendimiento marcadamente distinto. Esta sección le ayuda a decidir qué tipo es el mejor para su aplicación.
Cajas selladas
Las cajas selladas son las más simples de construir. La parte más importante de construir una caja sellada es asegurarse de que la misma sea hermética. El uso de adhesivo y algún tipo de sellador en todas las costuras asegurará una construcción sólida y evitará fugas de aire. El volumen de la caja afectará directamente el rendimiento del altavoz. Las cajas más grandes proporcionarán una respuesta más plana y graves más profundos, y las cajaes más pequeñas proporcionarán un aumento en la curva de respuesta y, en general, una mayor salida para un mayor nivel de presión sonora (SPL).
Ventajas de las cajas selladas:
- Cajas pequeñas
- Respuesta lineal (plana)
- No hay ruido del puerto
- Manejo de altas potencias a todas las frecuencias
- Excelente calidad de sonido
- Salida de baja frecuencia extendida cuando se compara con las cajas ventiladas
Cajas ventiladas
Las cajas ventiladas se diferencian de las cajas selladas en que se agrega un respiradero o puerto para "sintonizar" la caja. Las cajas recomendadas están diseñadas para otorgar un excelente rendimiento general. Las cajas más grandes tienden a ser fáciles de sintonizar a frecuencias más bajas, mientras que las cajas medianas y pequeñas son más fáciles de sintonizar a frecuencias más altas. El diseño ventilado es menos lineal en respuesta que la caja sellada pero con notablemente más salida en la frecuencia de sintonización.
Ventajas de las cajas ventiladas:
- Mayor salida promedio que las cajas selladas
- La frecuencia de sintonización se puede ajustar fácilmente cambiando el largo del puerto
- Respuesta grave de bajos con menores requisitos de potencia
- Excepcionales para altas salidas con potencia limitada
Diseño de pantalla acústica infinita
A estos diseños normalmente se les llama "IB", son los tipos de caja más fáciles de construir. El motivo es que usted en realidad no está construyendo una caja, simplemente está simulando una. Esto se hace cerrando el área de una cavidad (por ejemplo, cajuela del automóvil, área cerrada del casco de una embarcación) con una tabla de pantalla acústica. Esto crea su sistema de subwoofer "IB". Esencialmente, el diseño "IB" se puede considerar un diseño de caja sellada grande. Dado que le diseño "IB" no depende del volumen de aire para su suspensión, la salida de bajas frecuencias está impulsada por la amortiguación inherente del altavoz o "Qtc".
Ventajas del diseño de la pantalla acústica infinita:
- Fácil de construir
- Peso liviano
- Respuesta grave de bajos con menores requisitos de potencia
Ventilada frente a sellada frente a pantalla acústica infinita
El gráfico que se muestra aquí es una muestra de cómo SPL y Excursion son distintos para las diversas cajas.
Construcción de una caja
Para que funcione correctamente, las paredes de la caja deben ser rígidas y no se deben flexionar cuando se someten a las altas presiones generadas por la operación del altavoz. Para obtener un rendimiento óptimo, recomendamos usar MDF (tablero de fibra de densidad media) de 3/4 pulg. Con refuerzo interno. Se debe adherir la caja y se la debe asegurar con clavos o tornillos.
Cálculo de volúmenes
Calcular el volumen es simplemente una cuestión de medir las dimensiones en pulgadas y usar la fórmula: Alto x ancho x profundidad dividido por 1728 (pies cúbicos). Consulte el bloque a continuación.
| Volumen de la caja Alto x ancho x profundidad (en pulgadas) | |
| Dividido por (pies cúbicos) | 1728 |
Si dos lados enfrentados tienen una longitud desigual, agréguelos y divídalos por dos para obtener el promedio. El uso de este número le dará el volumen
sin la necesidad de calcular el cuadro en secciones y sumar las secciones. El grosor del material de la pantalla reduce el volumen interno, por lo que se lo debe restar de las dimensiones externas para determinar el volumen interno. El propio altavoz también reduce el volumen interno. En la hoja de especificaciones se enumera la cantidad de aire desplazado por cada modelo y también se debe restar del cálculo del volumen bruto.
Cajas selladas
NOTA: Vb es el volumen interno, antes de agregar cualquier desplazamiento de altavoz y/o puerto. Todas las dimensiones externas se basaron en el uso de materiales de 3/4 pulg. (1.90 cm).
NOTA: Cuando use cajas que no sean las recomendadas, llame al Apoyo Técnico por la aplicación correcta.
Recomendación para cajas selladas óptimas
| Cajas selladas 8 pulg. 10 pulg. 12 pulg. | |||
| Volumen interno total en pies cúbicos (litros) | 0.55(15.62) | 1.1 (31.15) 1.65(46.72) | |
| Desplazamiento del woofer en pies cúbicos (litros) | 0.05 (1.41) | 0.1 (2.83) 0.12 (3.4) | |
| V_s - Volumen interno neto en pies cúbicos (litros) | 0.50 (14.2) | 1.0 (28.32) 1.53 (43.32) | |
| F_s - Punto de 3dB (Hz) | 47.7 | 58.4 | 43.1 |
| Qtc - Amortiguamiento de la caja | 1.19 | 0.66 | 0.88 |
| H - Alto - pulgadas (cm) | 12 (30.48) | 14.0 (35.56) | 15.0 (38.1) |
| W - Ancho - pulgadas (cm) | 12 (30.48) | 16.0 (40.64) | 16.0 (40.64) |
| D - Profundidad - pulg. (cm) | 10 (25.4) | 13.25 (33.66) | 15.0 (38.1) |
Rango de volumen recomendado de la caja sellada
| Cajas selladas 8 pulg. 10 pulg. 12 pulg. | |||
| Vb - Rango de volumen piescúbicos (Litros) | 0.4 hasta0.75 (11.34-21.24) | 0.75 hasta1.25(21.24 - 35.4) | 1.25 hasta1.75 (35.4 -49.55) |

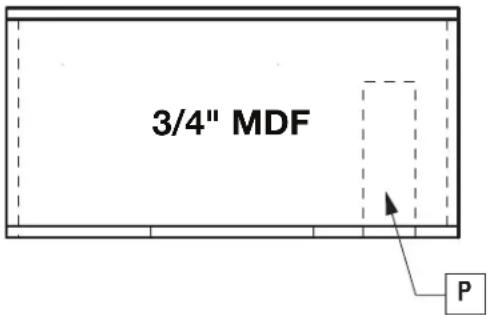

Cajas ventiladas
NOTA: Vb es el volumen interno, antes de agregar cualquier desplazamiento de altavoz y/o puerto. Todas las dimensiones externas se basaron en el uso de materiales de 3/4 pulg. (1.90 cm).
NOTA: Cuando use gabinetes que no sean los recomendados, llame al Soporte Técnico para la aplicación correcta.
Tamaños óptimos de caja ventilada (con puerto)
| Cajas ventiladas 8 pulg. 10 pulg. 12 pulg. | |||
| Volumen interno total en pies cúbicos (litros) | 1.10 (31.15) | 1.45 (41.06) | 2.45 (69.38) |
| Desplazamiento del woofer en pies cúbicos (litros) | 0.05 (1.41) | 0.1 (2.83) | 0.12 (3.4) |
| Desplazamiento del puerto en pies cúbicos (litros) | 0.03 (0.85) | 0.1 (2.83) | 0.33 (9.35) |
| V_b - Volumen interno neto en pies cúbicos (litros) | 1.0 (28.3) | 1.25 (35.4) | 2.0 (56.63) |
| F_B - Frecuencia de sintonía (Hz) 45 40 35 | |||
| F_3 - Punto de 3dB (Hz) 34.7 39 36 | |||
| H - Alto - pulgadas (cm) 12 (30.48) 15.0 (38.1) 16.0 (40.64) | |||
| W - Ancho - pulgadas (cm) 16 (40.64) 15.0 (38.1) 20.0 (50.8) | |||
| D - Profundidad - pulg. (cm) | 14 (35.56) | 15.25 (38.74) | 17.5 (44.45) |
| P - Diámetro y longitud del puerto - pulgadas (cm) | 3 x 9.4(7.62 x 23.9) | 3 x 9.5(7.62 x 24.13) | 4 x 14(10.16 x 35.56) |
NOTA: El puerto que se muestra se puede colocar en cualquier cara de la caja siempre que los extremos del puerto no estén obstruidos.
NOTA: Al usar cajas ventiladas, para tener confiabilidad y manejo de potencia máximas, asegúrese de usar un filtro subsónico o "infrasónico" para que solo se envíe una señal de baja frecuencia utilizable al subwoofer.
Pantalla acústica infinita
Un diseño de pantalla acústica infinita representa una aplicación en la que el cumplimiento del volumen de aire dentro de la caja es mayor que el cumplimiento de la suspensión del altavoz (Vas). Se requiere un filtro infrasónico para tener un rendimiento confiable.
| Pantalla acústica infinita | 8 pulg. 10 pulg. 12 pulg. | ||
| F_3 - Punto de 3dB (Hz) | 42.7 | 69.4 | 43.3 |
| Vas - pies cúbicos (litros) | 0.63 (17.9) | 1.77 (50.2) | 3.80(107.7) |
| Qtc - Amortiguamiento del gabinete | 0.66 | 0.43 | 0.54 |
IMPORTANTE: Se requiere un filtro subsónico o "infrasónico" en o por encima de la frecuencia de resonancia (Fs) del altavoz.
NOTA: Las instalaciones de pantalla acústica infinita darán como resultado un menor manejo de la potencia de los altavoces en comparación con las aplicaciones completamente cerradas, como las cajas selladas o ventiladas.
Configuraciones del cableado
Al variar la configuración del cableado de sus altavoces, puede crear una carga de impedancia para que coincida con su sistema. La alteración de las configuraciones de cableado ofrece una gama de opciones para cargas de impedancia. Las configuraciones de cableado serie, paralelo o serie-paralelo son diferentes técnicas para el cableado de altavoces que proporcionan diferentes cargas. La configuración en serie es un método de cadena, donde los altavoces están conectados de extremo a extremo. La configuración en paralelo utiliza dos o más altavoces conectados a través de terminales comunes. La configuración en serie-paralelo combina ambas técnicas. Elija el diagrama de cableado que corresponda al número de woofers y la impedancia de su amplificador.
Cruces de subwoofer
Hay dos tipos operativos de cruces: pasivos y activos. Los cruces pasivos (bobinas o inductores) se colocan en los cables del altavoz entre el amplificador y el altavoz. Un cruce activo es un filtro electrónico que separa la señal de audio alimentada a diferentes amplificadores. Para obtener un rendimiento óptimo del subwoofer, recomendamos usar un cruce de paso bajo activo de 80-100Hz a 12dB/octava.
INTERRUPTOR DE TERMINAL DE ALTAVOZ TERMINALES DE ALTAVOZ Y DEL COLOR OPTIX™
Opciones de impedancia D4
Opciones de impedancia D2
Opciones de cableado en serie para el woofer
D4 con el interruptor en 2Ω
D4 con el interruptor en 1Ω

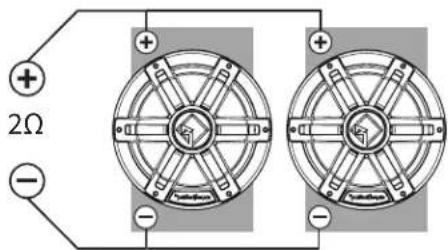

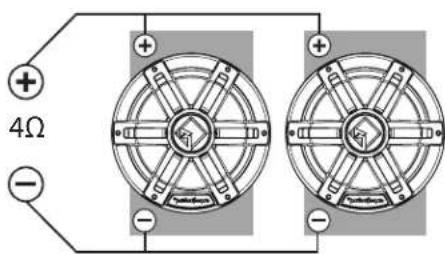

Opciones de cableado en paralelo para el woofer
D4 con el interruptor en 8Ω
D2 con el interruptor en 4Ω
Cableado del ALTAVOZ
Hay (2) diferentes opciones para cablear sus altavoces.
Utilice los conectores de pala incluidos (incluidos) como se ve en la ilustración 3.1
También puede utilizar la entrada del conector DEUTSCH™/estilo Amphenol (no incluido) junto al conector del COLOR OPTIX™.
Cableado del COLOR OPTIX™
Si no usa el PMX-RGB, siga los diagramas a continuación para obtener las instrucciones de disposición de contactos y cableado permanente.
Precauciones para el cableado del COLOR OPTIX™
- No lo conecte a sistemas eléctricos de 24 voltios
- Recomendamos usar solamente la tabla de cableado del COLOR OPTIX™ o conectarse a PMX-RGB. Conectarse de cualquier otra manera podría dañar los altavoces o el dispositivo al que se ha conectado.
- Recomendamos instalar un fusible (no incluido) en el cable amarillo de 12 voltios siempre que NO esté utilizando el PMX-COLOR OPTIX™. Consulte la tabla de cableado de COLOR OPTIX™ para ver las opciones de cableado.
- Rockford recomienda un cable de calibre 20 mínimo al cablear sus altavoces COLOR OPTIX™.
- Nunca conecte las luces COLOR OPTIX™ directamente a 12 voltios. Utilice el PMX-RGB o un interruptor oscilante (no incluido) conectado a una fuente de alimentación con fusible de 12 voltios. Consulte las especificaciones para determinar el tamaño de fusible (no incluido) que se necesita
Disposición de contactos del COLOR OPTIX™ (lado del alambre)
1 - Amarillo (Conexión a 12V +)
2 - Verde (Conexión a tierra)
3 - Azul (Conexión a tierra)
4 - ROJO (Conexión a tierra
Incluido junto con los altavoces
El conector es DEUTSCH™/estilo Amphenol DT06-4S
Ilustración - 4.1

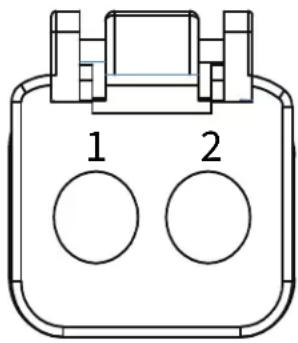

Disposición de contactos del altavoz (lado de los cables)
1 - ROJO - Entrada positiva al altavoz
2 - NEGRO - Entrada negativa del altavoz
NO se incluye con los altavoces
El conector es DEUTSCH™/estilo Amphenol DT06-2S
OPCIONES DE CABLEADO COLOR OPTIX™
| COLOR DE SALIDA DE LED | CONECTE ESTE CABLE DE COLOR A TIERRA |
| ROJO ROJO | |
| VERDE VERDE | |
| AZUL AZUL | |
| AMARILLO ROJO y VERDE | |
| ROSADO ROJO Y AZUL | |
| AQUA VERDE Y AZUL | |
| BLANCO RED, VERDE Y | AZUL |
Conecte los cables de colores a la derecha para crear el color de salida a la izquierda.
Conecte todos los cables amarillos juntos a 12 voltios conmutados. Consulte las precauciones para el cableado.
Conector COLOR OPTIX™
Incluye
Ilustración - 4.2
