MANUAL DE USUARIO DX 6-IE HILTI

1.1 Acerca de este manual de instrucciones

• Lea detenidamente este manual de instrucciones antes de la puesta en servicio. Ello es imprescindible para un trabajo seguro y un manejo sin problemas.

• Observe las indicaciones y advertencias de seguridad en este manual de instrucciones y en el producto.

• Conserve este manual de instrucciones siempre junto con el producto y entregue el producto a otras personas siempre acompañado de este manual de instrucciones.40 Español 2232123 *2232123*

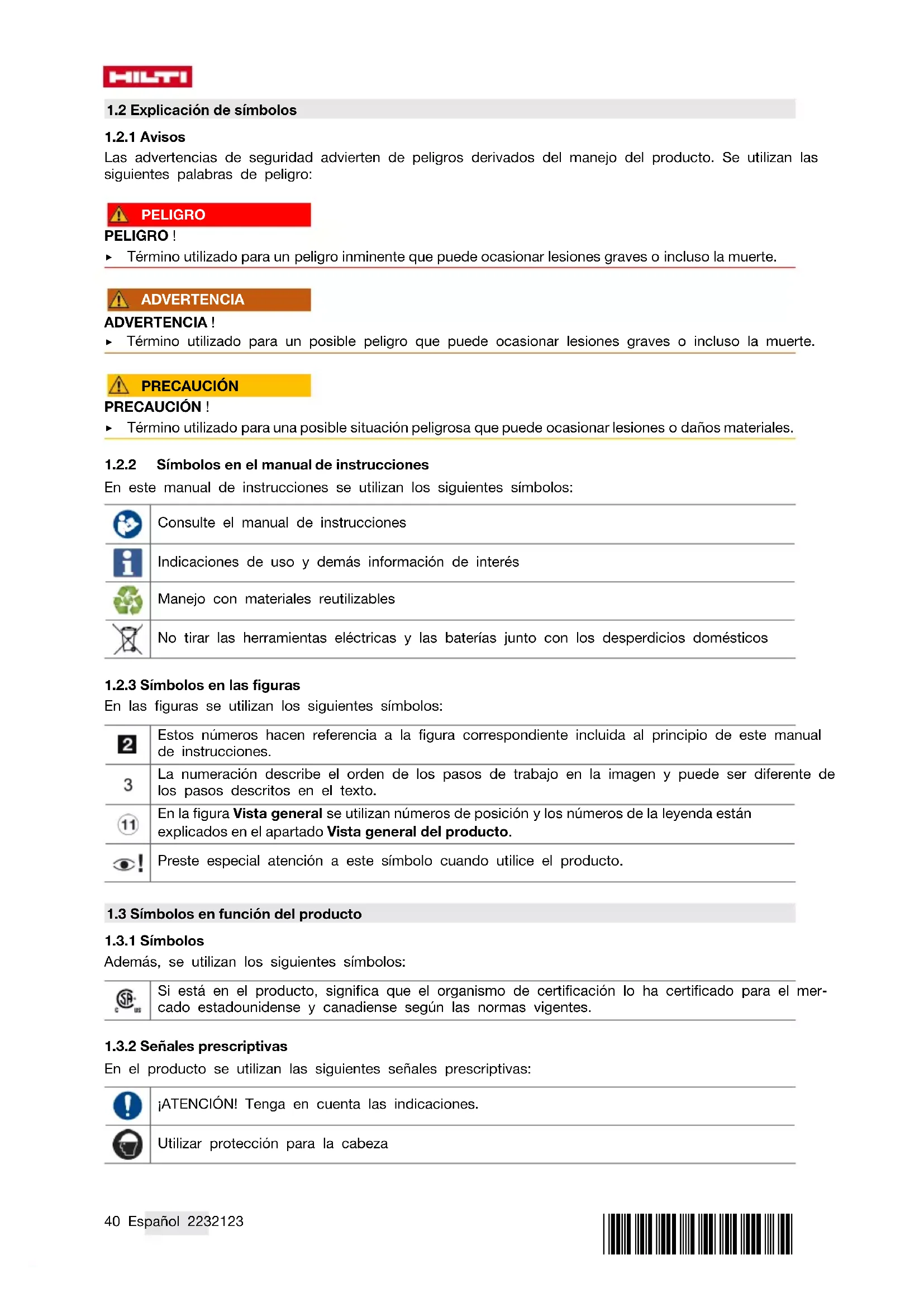

1.2 Explicación de símbolos

Las advertencias de seguridad advierten de peligros derivados del manejo del producto. Se utilizan las siguientes palabras de peligro: PELIGRO PELIGRO ! ▶ Término utilizado para un peligro inminente que puede ocasionar lesiones graves o incluso la muerte. ADVERTENCIA ADVERTENCIA !

Término utilizado para un posible peligro que puede ocasionar lesiones graves o incluso la muerte. PRECAUCIÓN PRECAUCIÓN ! ▶ Término utilizado para una posible situación peligrosa que puede ocasionar lesiones o daños materiales.

1.2.2 Símbolos en el manual de instrucciones

En este manual de instrucciones se utilizan los siguientes símbolos: Consulte el manual de instrucciones Indicaciones de uso y demás información de interés Manejo con materiales reutilizables No tirar las herramientas eléctricas y las baterías junto con los desperdicios domésticos

1.2.3 Símbolos en las figuras

En las figuras se utilizan los siguientes símbolos: Estos números hacen referencia a la figura correspondiente incluida al principio de este manual de instrucciones. La numeración describe el orden de los pasos de trabajo en la imagen y puede ser diferente de los pasos descritos en el texto. En la figura Vista general se utilizan números de posición y los números de la leyenda están explicados en el apartado Vista general del producto. Preste especial atención a este símbolo cuando utilice el producto.

1.3 Símbolos en función del producto

Además, se utilizan los siguientes símbolos: Si está en el producto, significa que el organismo de certificación lo ha certificado para el mer- cado estadounidense y canadiense según las normas vigentes.

1.3.2 Señales prescriptivas

En el producto se utilizan las siguientes señales prescriptivas: ¡ATENCIÓN! Tenga en cuenta las indicaciones. Utilizar protección para la cabeza*2232123* 2232123 Español 41 Utilizar protección para los ojos Utilizar protección para los oídos

1.3.3 Indicadores de la pantalla

Pueden mostrarse los siguientes indicadores en la pantalla: Este símbolo muestra el estado de carga de la batería. Cuando la batería está descargada apa- rece el símbolo de advertencia. El símbolo de advertencia indica que debe llevarse a cabo el mantenimiento. Aparece tras 5 años, 30000 fijaciones o cuando la batería está descargada. Nuestra recomendación: Diríjase a su Servicio Técnico de Hilti. El contador de fijaciones indica cuándo está previsto el siguiente servicio de mantenimiento. Para ello, se muestra un segmento que incluye 500 fijaciones. En total hay 5 segmentos, que equivalen a 2500 fijaciones. Este símbolo indica si el Bluetooth está conectado. Si el símbolo no aparece en la pantalla, significa que el Bluetooth está desconectado.

1.4 Información del producto

Los productos han sido diseñados para usuarios profesionales y solo personal autorizado y debidamente formado puede utilizarlos y llevar a cabo su mantenimiento y conservación. Este personal debe estar especialmente instruido en lo referente a los riesgos de uso. La utilización del producto y sus dispositivos auxiliares puede conllevar riesgos para el usuario en caso de manejarse de forma inadecuada por personal no cualificado o utilizarse para usos diferentes a los que están destinados. La denominación del modelo y el número de serie están indicados en la placa de identificación. ▶ Escriba el número de serie en la siguiente tabla. Necesitará los datos del producto para realizar consultas a nuestros representantes o al Departamento de Servicio Técnico. Datos del producto Fijadora DX 6 Generación 01 N.º de serie 2 Seguridad

2.1 Indicaciones de seguridad

Indicaciones básicas de seguridad ¡ADVERTENCIA! Lea con atención todas las instrucciones e indicaciones de seguridad. Si no se respetan las instrucciones e indicaciones de seguridad, pueden producirse lesiones de gravedad. Conserve todas las instrucciones e indicaciones de seguridad para futuras consultas. ▶ No efectúe manipulaciones o modificaciones en la fijadora. ▶ Utilice siempre fijadoras, equipamientos (bases, guías de clavos, cargadores, pistones y accesorios) y consumibles (elementos de fijación y cartuchos) compatibles entre sí. ▶ Compruebe que la fijadora y los accesorios no presentan daños. ▶ Los componentes móviles deben funcionar correctamente y no estar atascados. Tenga en cuenta las indicaciones de este manual de instrucciones acerca de la limpieza y la lubricación → página 53. ▶ Para garantizar un correcto funcionamiento de la fijadora, todos los componentes deben estar correctamente montados. Las piezas dañadas deben repararse o sustituirse de forma pertinente por el Servicio Técnico de Hilti si no se especifica lo contrario en el manual de instrucciones. ▶ Emplee exclusivamente cartuchos Hilti DX u otros cartuchos adecuados que cumplan con los requisitos mínimos de seguridad. → página 4642 Español 2232123 *2232123* ▶ Utilice la fijadora exclusivamente para las aplicaciones definidas en el apartado relativo al uso debido

• página 45. No coloque elementos de fijación en una superficie de trabajo no adecuada, por ejemplo, en materiales demasiado finos, demasiado duros o demasiado quebradizos. El uso de estos materiales puede provocar la rotura o astillamiento del elemento de fijación o una inserción incorrecta del mismo. Ejemplos de materiales inapropiados: ▶ las juntas de soldadura en acero, el hierro fundido, el vidrio, el mármol, el plástico, el bronce, el latón, el cobre, los materiales aislantes, el ladrillo hueco, el ladrillo cerámico, la chapa fina (<4 mm) y el hormigón poroso. ▶ Observe el «Manual de técnica de fijación» Hilti o la correspondiente «Guía técnica de técnica de fijación» Hilti local. Asimismo, observe siempre el manual de instrucciones del elemento de fijación que tiene previsto utilizar. Requisitos para el usuario ▶ Solo puede utilizar o reparar esta fijadora si está autorizado y se le ha instruido en lo referente a los posibles riesgos. ▶ Utilice su equipo de protección individual durante el uso. ▶ Lleve gafas protectoras adecuadas y casco de protección. ▶ Utilice guantes de protección. La fijadora puede calentarse debido al funcionamiento. ▶ Utilice protección para los oídos. La ignición de una carga propulsora puede dañar el oído. ▶ Utilice calzado antideslizante. Seguridad en el lugar de trabajo ▶ Mantenga el lugar de trabajo ordenado. Mantenga el entorno de trabajo despejado de objetos que puedan ocasionarle lesiones. El desorden en la zona de trabajo puede provocar accidentes. ▶ Ilumine bien la zona de trabajo y asegure una ventilación adecuada en los espacios cerrados. Seguridad de las personas ▶ No presione nunca la fijadora contra su mano u otra parte del cuerpo. No oriente nunca la fijadora hacia otras personas. → página 48 ▶ No presione la fijadora con la mano en el cargador o en la guía de clavos, el pistón o la guía del pistón, o en un anclaje colocado. Al presionar la fijadora con la mano es posible que se prepare para funcionar, incluso cuando no haya montada una guía de clavos. Si esto ocurre, existe el riesgo de que usted u otras personas sufran lesiones graves. ▶ Todas las personas que se encuentren cerca deben llevar protección para los oídos, para los ojos y un casco. ▶ Permanezca atento, preste atención durante el trabajo y utilice la herramienta de montaje directo con prudencia. No utilice la fijadora si está cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. Finalice inmediatamente el trabajo si siente dolor o cualquier otra molestia. Un momento de descuido al utilizar la fijadora podría producir graves lesiones. ▶ Evite adoptar malas posturas. Procure que la postura sea estable y manténgase siempre en equilibrio. ▶ Al accionar la fijadora, mantenga siempre los brazos ligeramente doblados y nunca estirados. ▶ Mientras se está trabajando, mantenga alejadas del radio de acción de la herramienta a otras personas, especialmente a los niños. Manipulación y utilización segura de las herramientas de montaje directo ▶ Utilice la fijadora únicamente para su uso previsto y en perfecto estado, y no la utilice para fines no previstos. ▶ No utilice la fijadora en lugares donde exista peligro de incendio o explosión. ▶ Antes de colocar los elementos de fijación, asegúrese de que nadie se encuentre detrás del componente en la dirección de fijación en la que se instalarán los elementos de fijación. Peligro por elementos de fijación que pueden romperse. ▶ Asegúrese de que la boca de la fijadora no apunte en ningún momento hacia usted o hacia otras personas. ▶ Sujete la fijadora solo por las superficies de agarre previstas. ▶ Mantenga las superficies de agarre secas, limpias y sin residuos de aceite o grasa. ▶ Accione el gatillo solo cuando la fijadora se encuentre totalmente presionada contra la superficie de trabajo y perpendicular a esta. ▶ Antes de comenzar a trabajar, compruebe el ajuste de energía seleccionado. ▶ Coloque elementos de fijación en la superficie de trabajo a modo de prueba → página 49. ▶ Sujete siempre la fijadora en ángulo recto respecto a la superficie de trabajo durante la fijación. De esta forma, se reduce el riesgo de que el elemento de fijación se desvíe con respecto a la superficie de trabajo.*2232123* 2232123 Español 43 ▶ No introduzca elementos de fijación en orificios existentes, a menos que Hilti lo recomiende. ▶ No instale elementos de fijación ya utilizados, ya que existe riesgo de lesiones. Utilice un nuevo elemento de fijación. ▶ No vuelva a fijar un elemento de fijación que no haya quedado suficientemente introducido la primera vez. El elemento de fijación podría romperse. ▶ Vigile la fijadora cargada en todo momento. ▶ Descargue siempre la fijadora (cartucho y elementos de fijación) antes de efectuar trabajos de limpieza, reparación o mantenimiento, al cambiar el guía clavos, antes de interrumpir el trabajo y antes de guardarla. ▶ Transporte y almacene la fijadora en el maletín de Hilti previsto para tal fin. ▶ Guarde las fijadoras que no se utilicen descargadas, en un lugar seco y seguro donde los niños no puedan acceder. ▶ Coloque siempre la fijadora sobre superficies de trabajo planas, lisas y despejadas que puedan sostener su peso. ▶ Respete las distancias con respecto al borde y las distancias entre elementos de fijación requeridas (véase el capítulo Distancias mínimas → página 46). ▶ Antes de realizar la fijación, compruebe si hay cables eléctricos, conductos de agua o conductos de gas en la superficie de trabajo. ▶ Para obtener información más detallada, solicite el Hilti «Manual de técnica de fijación» o la Hilti «Guía técnica de técnica de fijación» local correspondiente en su Store Hilti. Medidas de seguridad térmicas ▶ No sobrepase la frecuencia de fijación máxima recomendada en el capítulo Datos técnicos. ▶ Si se produce el sobrecalentamiento de la fijadora, o en caso de que las tiras de cartuchos se deformen o se fundan, retire la tira de cartuchos y deje que la fijadora se enfríe. ▶ No desmonte la fijadora si está caliente. Deje que la fijadora se enfríe. Peligro de explosión de los cartuchos ▶ Utilice exclusivamente cartuchos homologados y autorizados para la fijadora. ▶ Retire la tira de cartuchos cuando haga un descanso, cuando termine de trabajar con la fijadora o cuando la vaya a transportar. ▶ No intente sacar elementos de fijación o los cartuchos a la fuerza de la banda del cargador o de la fijadora. ▶ Almacene los cartuchos no utilizados en un lugar cerrado y de acuerdo con las instrucciones de almacenamiento para cartuchos para fijadoras accionadas con pólvora (por ejemplo, lugares secos, con una temperatura de entre 5 °C y 25 °C). ▶ No deje tiradas en cualquier sitio las tiras de cartuchos no utilizados o parcialmente utilizados. Recoja las tiras de cartuchos usadas y guárdelas en un lugar adecuado. ▶ Observe todas las indicaciones sobre seguridad, manejo y almacenamiento que figuran en la hoja técnica de seguridad de los cartuchos.44 Español 2232123 *2232123* 3 Descripción

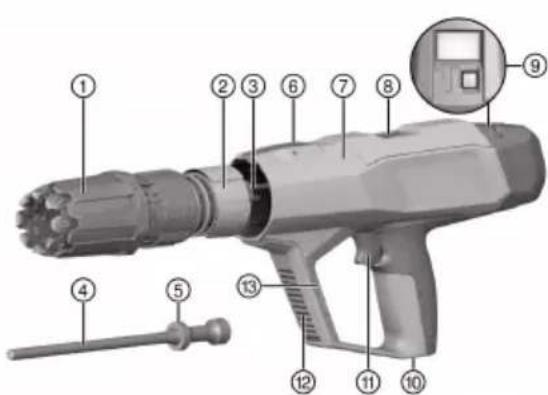

3.1 Vista general del producto (fijadora) 1

Anillo de ajuste de la energía de fijación

Guía de retorno del pistón

Tecla de desbloqueo «Anillo de ajuste de la energía de fijación»

Compartimento de cartuchos (expulsión)

Tecla de control de la pantalla

• DX 6 con : tecla de control roja

• DX 6 con NFC: tecla de control negra

Compartimento de cartuchos (inserción)

Rejillas de ventilación

Interfaz de montaje para accesorios

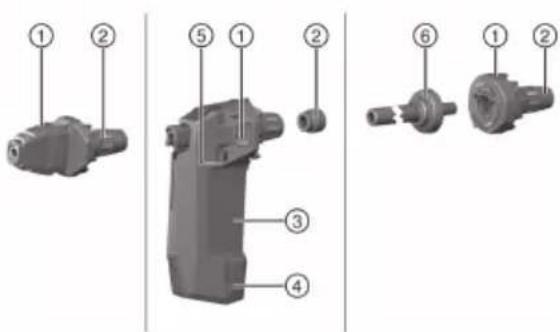

3.2 Vista general del producto (guía clavos) 2

Tecla de desbloqueo (guía para clavos)

Tecla de desbloqueo (cierre del cargador)

Detección de clavos con indicador de re- carga (rojo)

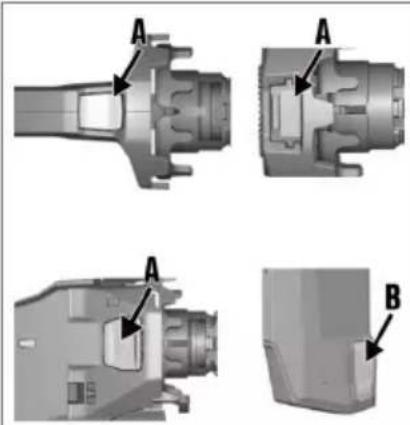

3.3 Elementos de manejo de la fijadora

En la fijadora se encuentran los siguientes elementos de manejo: Tecla de desbloqueo «Anillo de ajuste de la energía de fijación» La tecla bloquea el «anillo de ajuste de la energía de fijación» o se emplea para desmontar la guía de retorno del pistón.*2232123* 2232123 Español 45 Tecla de desbloqueo de la guía para clavos (A) Esta tecla desbloquea la guía para clavos (herramienta fijadora individual y cargador) para sustituir la guía para clavos o limpiar la fijadora. Tecla de desbloqueo del cierre del cargador (B) Esta tecla desbloquea el cierre del cargador para insertar los ele- mentos de fijación.

3.4 Uso conforme a las prescripciones

El producto descrito es una fijadora de clavos para la colocación de pernos, elementos de fijación y clavos endurecidos en hormigón, acero y piedra arenisca calcárea. El producto debe utilizarse solo en combinación con el equipamiento adecuado para la fijadora. Las guías para clavos, el pistón y los elementos de fijación deben ser compatibles entre sí. El producto debe utilizarse solo con piezas de repuesto y accesorios de Hilti así como cartuchos y elementos de fijación de Hilti u otros cartuchos o elementos de fijación diferentes adecuados.

Opción: En los productos equipados con Bluetooth La marca nominativa Bluetooth

, así como los símbolos gráficos (logos) son marcas comerciales registradas y propiedad de Bluetooth SIG, Inc. El uso de estas marcas nominativas/símbolos gráficos por parte de Hilti Aktiengesellschaft se realiza bajo licencia. Bluetooth es una transferencia de datos inalámbrica con la que dos productos compatibles con Bluetooth se pueden comunicar a corta distancia. Este producto está equipado con un módulo Bluetooth Low Energy. El módulo permite la comunicación y la transferencia de datos con teléfonos móviles y Hilti Gateways. El módulo se utiliza para comprobar el estado del producto y la transferencia de ajustes y datos y puede enviar características de los datos, como la ubicación del terminal receptor, la duración, el número total de aplicaciones, el número de aplicaciones durante el intervalo y la fecha de la transferencia. Si desea obtener información sobre las funciones ofrecidas, consulte la correspondiente aplicación de Hilti.

3.5.1 Transferencia de datos mediante Bluetooth

Puede modificar el intervalo de transferencia de datos en función de la fuente de energía disponible en el producto. El alcance puede variar mucho según las condiciones exteriores, teniendo en cuenta la herramienta de recepción utilizada. En los espacios cerrados y a través de barreras metálicas (por ejemplo, paredes, estanterías, el maletín, etc.) es posible que el alcance del Bluetooth ® disminuya significativamente. Dependiendo del entorno, pueden ser necesarios varios intervalos de transmisión para detectar el producto. Si no se detecta el producto, compruebe lo siguiente: ¿La separación respecto al terminal móvil es demasiado grande?

• Reduzca la distancia entre el terminal móvil y el producto.

3.5.2 Instalación y ajuste de la aplicación

Para utilizar las funciones de conectividad, primero debe instalar la aplicación Hilti correspondiente. (1.) Cargue la aplicación desde la tienda de aplicaciones correspondiente (Apple App Store, Google Play Store). Se requiere una cuenta de usuario en la tienda de aplicaciones correspondiente.46 Español 2232123 *2232123* (2.) Al iniciar la aplicación por primera vez, inicie sesión con su cuenta o regístrese. (3.) La pantalla de su terminal móvil mostrará todos los pasos adicionales para conectar el producto al terminal móvil. Además. tenga en cuenta las indicaciones generales de manejo de la aplicación. para obtener una mejor visión general del proceso de conexión y las funciones.

3.6 Información sobre la aplicación

Para obtener más información sobre la aplicación, para descargar la aplicación o ponerla en marcha, escanee el código QR que se encuentra en el maletín de la herramienta.

3.7 Requisitos para los cartuchos

ADVERTENCIA Riesgo de lesiones por explosión inesperada. En los cartuchos que no respeten los requisitos mínimos de seguridad, pueden formarse depósitos de pólvora no quemada. Por este motivo, puede producirse una explosión repentina que cause graves heridas al usuario y a las personas a su alrededor. ▶ Utilice exclusivamente cartuchos que cumplan los requisitos mínimos de seguridad de las correspon- dientes regulaciones locales. ▶ Cumpla con los intervalos de mantenimiento y encargue regularmente la limpieza de la fijadora a Hilti- Service. Emplee exclusivamente los cartuchos DX de Hilti enumerados en la siguiente tabla u otros cartuchos adecuados que cumplan con los requisitos mínimos de seguridad:

• En los países miembro de la UE y la EFTA, los cartuchos deben contar con la homologación CE y presentar la marca CE.

• Para el Reino Unido, los cartuchos deben contar con la homologación UKCA y presentar la marca UKCA.

• En Estados Unidos, los cartuchos deben cumplir con las disposiciones de la norma ANSI A10.3-2020.

• En los países extracomunitarios miembros de C.I.P., los cartuchos deben contar con una autorización C.I.P. para la fijadora DX utilizada.

• En el resto de países, los cartuchos deben haber superado el ensayo de residuos según la norma EN 16264 y presentar la correspondiente declaración del fabricante. Cartuchos Denominación de pedido Color Potencia Cartucho DX 6 gris titanio alta Cartucho DX 6 negro Muy fuerte

3.8 Distancias mínimas y con el borde

Para la fijación, debe respetar las distancias mínimas pertinentes, que pueden diferir en cada producto. Observe siempre las indicaciones de uso del manual de instrucciones del elemento fijador utilizado, del Hilti Manual de técnica de fijación o de la Hilti «Guía técnica de técnica de fijación» local correspondiente. Fijación en hormigón o acero Descripción Hormigón Acero Distancia mínimo con respecto al borde desde el borde de la superficie de trabajo hasta el elemento de fijación ≥ 2,8 in (≥ 70 mm) ≥ 0,6 in (≥ 15 mm) Distancia mínima entre ejes de los elementos de fijación ≥ 3,1 in (≥ 80 mm) ≥ 0,8 in (≥ 20 mm) Grosor mínimo de la superficie de trabajo ≥ 3,9 in (≥ 100 mm) Observe las indica- ciones del manual de instrucciones del elemento de fijación.*2232123* 2232123 Español 47

3.9 Información sobre los ámbitos de aplicación

Para obtener más información sobre los ámbitos de aplicación, consulte la página del producto Hilti. 4 Datos técnicos DX 6-F8 DX 6-F10 DX 6-MX Peso 7,43 lb (3,37 kg) 7,45 lb (3,38 kg) 8,00 lb (3,63 kg) Longitud (fijadora) 18,7 in (475 mm) 18,7 in (475 mm) 19,1 in (485 mm) Longitud (elemento de fijación) 0,5 in … 2,8 in (13 mm … 72 mm) 0,5 in … 2,8 in (13 mm … 72 mm) 0,5 in … 2,8 in (13 mm … 72 mm) Frecuencia de fijación máxima re- comendada 700 Fijaciones/h 700 Fijaciones/h 700 Fijaciones/h Fuerza de apriete necesaria 39 lb

Opción: En los productos equipados con Bluetooth Frecuencia

2.400 MHz … 2.483,5 MHz

Potencia de transmisión radiada máxima −27,2 dBm

4.2 Información sobre ruidos y vibraciones

Los valores de emisión de ruidos se han medido con las condiciones siguientes: Información sobre vibraciones de acuerdo a la norma EN 2006/42/EG Emisión de vibraciones < 8,2 ft/s² (< 2,5 m/s²)48 Español 2232123 *2232123* 5 Preparación del trabajo

5.1 Montaje de la fijadora 3

1. Asegúrese de que no haya ninguna tira de cartuchos en la fijadora.

2. Alinee las marcas de flechas y coloque la guía de retorno del pistón en la carcasa.

3. Introduzca la guía para clavos o el cargador centrado en la guía de retorno del pistón.

4. Coloque el pistón.

5. Coloque la arandela de retén en el guía clavos o el cargador.

6. Introduzca la guía para clavos o el cargador centrado y sin torcerse en la guía de retorno del pistón.

7. Gire la guía para clavos o el cargador en sentido horario hasta que encaje.

▶ La guía para clavos o el cargador están bloqueados.

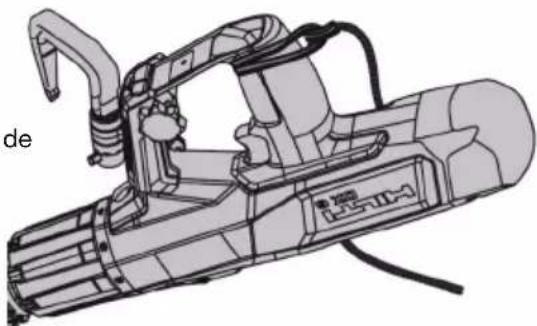

5.2 Protección frente a caídas

ADVERTENCIA Riesgo de lesiones por caída de herramientas o accesorios.

Utilice únicamente la cuerda de amarre para herramientas Hilti recomendada para su producto. ▶ Antes de cada uso, compruebe que el punto de fijación de la cuerda de amarre para herramientas no presente posibles daños. Tenga en cuenta las directivas nacionales para trabajos en altura. Para este producto, utilice únicamente como protección frente a caídas la cuerda de amarre para herramientas Hilti #2261971. ▶ Fije la cuerda de amarre para herramientas con la correa del producto como se muestra en la figura. Compruebe que quede fijada de forma segura. ▶ Fije el mosquetón a una estructura portante. Com- pruebe que el mosquetón quede fijado de forma segura. Tenga en cuenta el manual de instrucciones de la cuerda de amarre para herramientas Hilti.

5.3 Colgador de andamio (accesorio)

El colgador de andamio Hilti (accesorio) puede montarse para la fijación temporal a una barandilla o a un cinturón de herramientas. Para el montaje, siga las instrucciones de montaje que se incluyen con el accesorio. Encontrará una copia de las instrucciones de montaje al final de este manual de instrucciones. La fijadora debe asegurarse adicionalmente con la cuerda de amarre para herramientas Hilti. 6 Manejo ADVERTENCIA Riesgo de lesiones por el disparo inesperado. Si la fijadora está cargada, puede prepararse para funcionar en cualquier momento. El disparo inesperado de fijaciones puede ponerle en peligro a usted y a otras personas. ▶ Siempre que interrumpa el trabajo con la fijadora, descárguela (cartuchos y elementos de fijación). ▶ Antes de realizar tareas de mantenimiento, limpieza y equipamiento, asegúrese de que no hay ningún cartucho ni elemento de fijación en la fijadora.*2232123* 2232123 Español 49 ADVERTENCIA ¡Peligro por superficies calientes! La fijadora puede calentarse por el uso. ▶ Utilice guantes de protección. Si la resistencia al insertar la tira de cartuchos es más elevada de lo habitual, compruebe si la tira de cartuchos es compatible con esta fijadora. Observe las indicaciones y advertencias de seguridad en este manual de instrucciones y en el producto. Indicaciones de uso para garantizar la seguridad Imagen de ejemplo Descripción No presione la fijadora contra partes del cuerpo. Al ejercer presión sobre una parte del cuerpo (por ejemplo, la mano), la fijadora puede entrar en funcionamiento. De este modo, existe el peligro de que se efectúen fijaciones en partes del cuerpo. No retire el cargador u otras guías para clavos con la mano. Al retirar el cargador con la mano, es posible que la fijadora entre en funciona- miento. De este modo, existe el peligro de que se efectúen fijaciones en partes del cuerpo.

6.1 Carga de tiras de cartuchos 6

▶ Introduzca en la empuñadura la tira de cartuchos con el extremo estrecho por delante desde abajo, hasta que la tira de cartuchos esté completamente insertada en la fijadora. Si coloca una tira de cartuchos deteriorada: Extraiga de forma manual la tira de cartuchos introducida completamente de la fijadora por la parte superior hasta que un cartucho sin utilizar se encuentre en el cargador de cartuchos.

6.2 Carga de la herramienta fijadora individual 4

▶ Introduzca el elemento de fijación desde delante en la guía para clavos hasta que la arandela del elemento de fijación quede sujeta en la guía para clavos.

6.3 Carga de la herramienta fijadora con cargador 5

Se pueden colocar elementos de fijación hasta que el cargador esté completamente vacío. Si no hay ningún elemento de fijación en el cargador, ya no se puede ejercer presión completa sobre la herramienta fijadora con cargador.

• A partir de tres elementos de fijación en el cargador → Se puede recargar una tira de diez elementos de fijación.

• A partir de dos elementos de fijación en el cargador → El indicador de recarga (rojo) aparece en la detección de clavos.

1. Abra el cargador pulsando la tecla de desbloqueo (cierre del cargador).

2. Introduzca la tira de diez cartuchos con elementos en el cargador.

6.4 Ajuste de la energía de fijación 7

Seleccione el ajuste de energía de acuerdo con la aplicación. Empiece siempre con la energía de fijación mínima si no se dispone de valores empíricos.

1. Mantenga pulsada la tecla de desbloqueo «Anillo de ajuste de energía de fijación».50 Español 2232123

2. Gire el «anillo de ajuste de la energía de fijación» al nivel de energía deseado.

3. Compruebe si la fijación se realiza de manera correcta de acuerdo con el manual de instrucciones del

elemento de fijación.

6.5 Colocación de los elementos de fijación 8

1. Posicione la fijadora.

2. Mantenga la fijadora recta contra la superficie de trabajo y presiónela en ángulo recto.

3. Presione el disparador para fijar el elemento de fijación.

6.6 Descarga de la herramienta fijadora individual

1. Extraiga la tira de cartuchos por la parte superior de la fijadora.

2. Extraiga el elemento de fijación de la fijadora.

6.7 Descarga de la herramienta fijadora con cargador

1. Extraiga la tira de cartuchos por la parte superior de la fijadora.

2. Baje el cierre del cargador y retire la tira de clavos.

6.8 Reinicio del indicador de limpieza

El indicador de limpieza cuenta con 5 barras. Cada barra equivale a 500 fijaciones. El indicador de limpieza está diseñado para mostrar los intervalos de limpieza adecuados durante la utilización de los siguientes cartuchos:

• Cartucho DX 6 gris titanio

• Cartucho DX 6 negro ▶ Pulse la tecla de control de la pantalla entre diez y doce segundos. ▶ Se reajusta el indicador de limpieza. 7 Qué hacer en caso de avería ADVERTENCIA Peligro de explosión Si los cartuchos se manipulan de manera indebida, pueden prenderse. ▶ No intente sacar a la fuerza los cartuchos de la fijadora o de la tira de cartuchos. ADVERTENCIA ¡Peligro por superficies calientes! La fijadora puede calentarse por el uso. ▶ Utilice guantes de protección.

7.1 La fijadora se atasca y no se separa.

PELIGRO Riesgo de lesiones por una fijadora no asegurada. Si la fijadora se atasca al comprimirla o si un cartucho no se enciende, es posible que la fijadora esté cargada sin asegurar. El disparo inesperado de una fijación puede provocar lesiones graves. ▶ Asegúrese en todo momento de que la fijadora no apunta hacia usted o hacia otras personas. ▶ Retire el dedo del gatillo y no toque la parte de la boca del guía clavos. ▶ Vigile siempre una fijadora no asegurada.

1. Presione la fijadora durante al menos diez segundos y después suéltela.

2. Retire la fijadora de la superficie de trabajo.

Asegúrese de no dirigirla contra usted u otras personas.*2232123* 2232123 Español 51

3. Intente tirar de la guía clavos de manera manual hasta situarla en la posición inicial.

Retire la mano del gatillo y no la agarre por la boca

4. Extraiga inmediatamente la tira de cartuchos de la fijadora.

Si no se puede retirar la tira de cartuchos: ▶ Deje que la fijadora se enfríe en lugar seguro y bajo supervisión. ▶ Asegúrese en todo momento de que la fijadora no apunta hacia usted o hacia otras personas. ▶ Póngase en contacto con el Servicio Técnico de Hilti.

5. Lleve a cabo un servicio de mantenimiento de la herramienta. → página 52

7.2 El cartucho no se enciende si la fijadora supera la temperatura de funcionamiento

Asegúrese en todo momento de que la fijadora no apunta hacia usted o hacia otras personas.

1. Presione la fijadora durante al menos diez segundos y después suéltela.

2. Si el cartucho sigue sin encenderse, espere 10 segundos y retire la fijadora de la superficie de trabajo.

3. Extraiga inmediatamente la tira de cartuchos de la fijadora.

▶ Si no se puede retirar la tira de cartuchos: ▶ Deje que la fijadora se enfríe en lugar seguro y bajo supervisión. ▶ Póngase en contacto con el Servicio Técnico de Hilti.

4. Lleve a cabo un servicio de mantenimiento de la herramienta. → página 52

5. Guarde el cartucho de forma segura.

6. Elimine los cartuchos no encendidos.

▶ Tenga en cuenta las normativas locales en materia de eliminación.

7. Deje que la fijadora se enfríe y continúe el trabajo con una nueva tira de cartuchos.

7.3 El cartucho no se prende si la fijadora está a temperatura de servicio.

1. Interrumpa el trabajo de inmediato.

2. Descargue la fijadora (cartuchos y elementos de fijación) y desmóntela. → página 52

3. Compruebe si ha elegido la combinación correcta de guía para clavos, pistón, elementos de fijación y

4. Compruebe el estado de desgaste de la arandela de retén, el pistón y la guía para clavos y sustitúyalos

5. Limpie y lubrique la fijadora. → página 53

Si tras adoptar las medidas anteriormente indicadas el problema persiste, no debe volver a utilizar la fijadora. ▶ Encargue la comprobación y, en caso necesario, también la reparación de la fijadora al Servicio Técnico de Hilti. En condiciones normales de servicio, este tipo de herramientas produce suciedad y provoca el desgaste de componentes relevantes para su funcionamiento. Lleve a cabo un servicio periódico de mantenimiento de la herramienta. Compruebe el pistón y la arandela de retén a diario si se hace un uso intensivo de la fijadora, como muy tarde después de 2500 o 3000 fijaciones. El intervalo corresponde con el ciclo regular de limpieza de la fijadora. Los ciclos de limpieza y mantenimiento se calculan en base a un uso normal de la herramienta. El contador de fijaciones indica el número de fijaciones realizadas tras la última puesta a cero del indicador de limpieza. Una barra equivale a 500 fijaciones. Tras 30 000 fijaciones, encargue al Servicio Técnico de Hilti el mantenimiento de la herramienta. 8 Cuidado y mantenimiento

8.1 Cuidado de la fijadora

Para la limpieza, emplee exclusivamente los accesorios de limpieza suministrados por Hilti o productos similares. Absténgase en todo momento de utilizar pulverizadores, aire comprimido, limpieza a alta presión, disolventes o agua.52 Español 2232123 *2232123* PRECAUCIÓN ¡Peligro de daños en la fijadora! Los cuerpos extraños pueden atascarse en la fijadora, que puede sufrir daños al activarse. ▶ Evite que penetren cuerpos extraños en el interior de la fijadora. ▶ Limpie periódicamente el exterior de la fijadora con un paño ligeramente humedecido.

ADVERTENCIA Sustancias peligrosas La suciedad de las herramientas DX contiene sustancias perjudiciales para la salud. ▶ No inhale polvo ni suciedad durante la limpieza. ▶ Mantenga el polvo y la suciedad alejados de los alimentos. ▶ Lávese las manos después de limpiar la fijadora. ▶ Limpie la fijadora y utilice el spray Hilti de acuerdo con las indicaciones del manual de instrucciones. De esta forma evita fallos de funcionamiento.

1. Revise regularmente todas las piezas exteriores de la fijadora para detectar posibles daños.

2. Compruebe con regularidad si todos los elementos de manejo funcionan correctamente.

3. Utilice la fijadora solo con cartuchos adecuados y el ajuste de energía recomendado → página 49.

▶ El uso de un tipo inadecuado de cartuchos o un ajuste excesivamente elevado de la energía puede provocar un deterioro rápido de la fijadora.

8.3 Servicio de mantenimiento de la herramienta.

Lleve a cabo un servicio de mantenimiento si se dan las situaciones siguientes:

1. Se producen fluctuaciones de energía (reconocibles por la profundidad dispar de penetración del

elemento de fijación).

2. Se producen igniciones fallidas del cartucho (el cartucho no se enciende).

3. La comodidad de uso empeora.

▶ La presión de apriete necesaria aumenta de forma importante. ▶ La resistencia del gatillo aumenta. ▶ El «anillo de ajuste de la energía de fijación» se ajusta con dificultad. ▶ La tira de cartuchos no puede extraerse con facilidad.

4. El contador de fijaciones avisa de que es necesario llevar a cabo un servicio de mantenimiento de la

8.3.1 Desmontaje de la fijadora 9

ADVERTENCIA Riesgo de lesiones por el disparo inesperado. Si la fijadora está cargada, puede prepararse para funcionar en cualquier momento. El disparo inesperado de fijaciones puede ponerle en peligro a usted y a otras personas. ▶ Siempre que interrumpa el trabajo con la fijadora, descárguela (cartuchos y elementos de fijación). ▶ Antes de realizar tareas de mantenimiento, limpieza y equipamiento, asegúrese de que no hay ningún cartucho ni elemento de fijación en la fijadora.

1. Mantenga pulsada la tecla de desbloqueo del guía clavos.

2. Gire la guía para clavos en sentido antihorario hasta el tope.

3. Extraiga el guía clavos con el pistón.

4. Extraiga el pistón del guía clavos.

5. Separe la arandela de retén doblando el guía clavos.

6. Mantenga pulsada la tecla de desbloqueo «Anillo de ajuste de energía de fijación».

7. Gire el «anillo de ajuste de la energía de fijación» en sentido antihorario hasta la posición de desmontaje.

8. Extraiga la guía de retorno del pistón de la carcasa.*2232123*

8.3.2 Comprobación del pistón y la arandela de retén 10

ADVERTENCIA Riesgo de lesiones El mal estado de una arandela de retén, un pistón o una base aumenta el riesgo de que se produzcan errores en el funcionamiento. ▶ Compruebe el estado de desgaste de la arandela de retén y del pistón; si están dañados, sustitúyalos. ▶ No efectúe manipulaciones en los pistones. ▶ No intente reparar un pistón defectuoso sin ayuda (por ejemplo, lijando la punta).

1. El pistón debe sustituirse en los siguientes casos:

▶ El pistón está roto. ▶ El pistón está muy desgastado (por ejemplo, se ha producido una rotura de la elevación anular circular en el extremo del pistón superior a 90°) ▶ Faltan los aros del pistón o están agrietados. ▶ El pistón está deformado (compruébelo haciéndolo rodar sobre una superficie lisa).

2. La arandela de retén debe sustituirse en los siguientes casos:

▶ El anillo metálico de la arandela de retén está roto o suelto. ▶ La arandela de retén ya no se fija en el guía clavos. ▶ Debajo del anillo metálico se aprecia una fuerte marca de goma en algunas partes.

8.3.3 Limpieza y lubricación de la fijadora 11

Utilice exclusivamente sprays de Hilti. La utilización de otros lubricantes puede provocar problemas de funcionamiento o dañar la fijadora.

1. Descargue la fijadora (cartuchos y elementos de fijación) y desmóntela. → página 52

2. Limpie los aros del pistón con el cepillo plano suministrado hasta que estos puedan moverse con total

3. Limpie el bloqueo del guía clavos con el cepillo plano.

4. Lubrique el bloqueo de la guía para clavos y limpie el bloqueo ligeramente con un paño.

5. Limpie el interior de la guía de retorno del pistón con el cepillo redondo grande suministrado.

6. Lubrique el interior del bloqueo de la guía de retorno del pistón.

7. Limpie el extremo posterior de la guía de retorno del pistón y los pasadores con el cepillo plano.

8. Lubrique los pasadores y a continuación límpielos ligeramente con un paño.

9. Limpie el cargador cónico de los cartuchos con el cepillo cónico suministrado.

10. Limpie el compartimento de cartuchos con el vástago suministrado.

8.3.4 Comprobación final de la fijadora

1. Una vez realizadas las tareas de cuidado y mantenimiento, compruebe si están colocados todos los

dispositivos de protección y si estos funcionan correctamente.

2. Reinicie el indicador de limpieza. → página 50

9 Problemas con la fijadora Antes de comenzar con la reparación de averías, asegúrese de no haya ningún cartucho en la fijadora. En caso de que no sea posible retirar los cartuchos, contacte con el Servicio Técnico de Hilti. Si se producen averías que no están incluidas en esta tabla o que no puede solucionar usted, diríjase a nuestro Servicio Técnico de Hilti. Anomalía Posible causa Solución El pistón está enganchado en la superficie de trabajo Elemento demasiado corto. ▶ Utilice un elemento más largo. Elemento sin arandela ▶ Utilice un elemento con aran- dela para aplicaciones en madera. Demasiada energía de fijación. ▶ Disminuya la energía de fijación con el «Anillo de ajuste de la energía de fijación».54 Español 2232123 *2232123* Anomalía Posible causa Solución La presión de apriete necesa- ria aumenta. Formación de residuos de com- bustión. ▶ Lleve a cabo el servicio de man- tenimiento de la herramienta. ▶ Limpie el cargador de cartu- chos. ▶ Coloque una nueva tira de cartuchos. La resistencia del gatillo aumenta. Formación de residuos de com- bustión. ▶ Póngase en contacto con el Servicio Técnico de Hilti. «Anillo de ajuste de la energía de fijación» no puede ajus- tarse con facilidad Formación de residuos de com- bustión. ▶ Lleve a cabo el servicio de man- tenimiento de la herramienta. ▶ Limpie el cargador de cartu- chos. ▶ Coloque una nueva tira de cartuchos. El elemento no está a sufi- ciente profundidad Estado incorrecto del pistón en la herramienta con cargador (el pis- tón no se encuentra en la posición de salida durante la activación) ▶ Retire la tira de cartuchos y efectúe el servicio de manteni- miento de la herramienta. ▶ Comprobación del pistón y la arandela de retén. → página 53. Energía de fijación demasiado baja ▶ Aumente la energía de fijación en «Anillo de ajuste de la energía de fijación». ▶ Utilice cartuchos muy resisten- tes. Rebote del pistón debido a una energía de fijación demasiado alta. ▶ Disminuya la energía de fijación en «Anillo de ajuste de la energía de fijación». El pistón se atasca en la guía de retorno del pistón. El pistón está dañado. ▶ Cambie el pistón. Roce de la arandela de retén en el interior de la guía de retorno del pistón.

Compruebe el pistón y la arandela de retén y sustitúyalos si es necesario. ▶ Póngase en contacto con el Servicio Técnico de Hilti si el problema persiste. Formación de residuos de com- bustión. ▶ Lleve a cabo el servicio de man- tenimiento de la herramienta. ▶ Limpie el cargador de cartu- chos. ▶ Coloque una nueva tira de cartuchos. La guía de retorno del pistón está atascada. La fijadora no se separa. Formación de residuos de com- bustión. ▶ Lleve a cabo el servicio de man- tenimiento de la herramienta. ▶ Limpie el cargador de cartu- chos. ▶ Coloque una nueva tira de cartuchos. Atasco debido a la suciedad o astillas de hormigón. ▶ Desatasque la herramienta.

• página 50 ▶ Si el error persiste, contacte con el Servicio Técnico de Hilti.*2232123* 2232123 Español 55 Anomalía Posible causa Solución Fijación vacía: la fijadora se ha activado, pero no se ha fijado ningún elemento Estado incorrecto del pistón en la herramienta con cargador (el pis- tón no se encuentra en la posición de salida durante la activación) ▶ Retire la tira de cartuchos y efectúe el servicio de manteni- miento de la herramienta. ▶ Comprobación del pistón y la arandela de retén. → página 53. Rebote del pistón debido a una energía de fijación demasiado alta. ▶ Disminuya la energía de fijación en «Anillo de ajuste de la energía de fijación». No se puede activar la fija- dora La fijadora no se ha presionado por completo. ▶ Presione la fijadora completa- mente. El cargador no está cargado. ▶ Llene el cargador. Restos de plástico en el cargador. ▶ Abra el cargador. Quite la tira de clavos y los restos de plástico. Estado incorrecto del pistón en la herramienta con cargador (el pis- tón no se encuentra en la posición de salida durante la activación) ▶ Retire la tira de cartuchos y efectúe el servicio de manteni- miento de la herramienta. ▶ Comprobación del pistón y la arandela de retén. → página 53. El clavo no está correctamente colocado en el cargador. ▶ Cargue de nuevo la fijadora. El guía clavos no está correcta- mente insertado. ▶ Gire el guía clavos o el cargador hasta que al encajar se oiga un clic. → página 48 Rebote del pistón debido a una energía de fijación demasiado alta. ▶ Disminuya la energía de fijación en «Anillo de ajuste de la energía de fijación». El pistón se atasca en el guía clavos El pistón o la arandela de retén están dañados. ▶ Desatornille el cargador, com- pruebe el pistón y la arandela de retén y sustitúyalos en caso necesario. Restos de plástico en el cargador. ▶ Abra el cargador. Quite la tira de clavos y los restos de plástico. Demasiada energía de fijación ▶ Disminuya la energía de fijación en «Anillo de ajuste de la energía de fijación». Pistón doblado debido al ajuste sin elemento de fijación ▶ Evite aplicaciones vacías. ▶ Compruebe la rectitud del pistón y sustitúyalo en caso necesario. El guía clavos del cargador se atasca El cargador está dañado. ▶ Sustituya el cargador.56 Español 2232123 *2232123*

9.1 Problemas con los elementos de fijación

Anomalía Posible causa Solución Profundidades de fijación diferentes Estado incorrecto del pistón ▶ Retire la tira de cartuchos y efectúe el servicio de manteni- miento de la herramienta. ▶ Compruebe el pistón y la arandela de retén y sustitúyalos si es necesario. La fijadora está excesivamente sucia. ▶ Limpie de la fijadora. ▶ En caso necesario, contacte con el Servicio Técnico de Hilti para revisar la fijadora. Rebote del pistón debido a una energía de fijación demasiado alta. ▶ Disminuya la energía de fijación en «Anillo de ajuste de la energía de fijación». Los elementos se doblan Superficie de trabajo dura (acero, hormigón). ▶ Aumente la energía de fijación en «Anillo de ajuste de la energía de fijación». ▶ Utilice clavos más cortos. ▶ Utilice clavos con un límite de aplicación superior. ▶ En hormigón: Utilizar DX-Kwik (pretaladrado) → véase «Manual de técnica de fijación». Áridos duros y/o grandes en el hormigón. ▶ Utilice DX-Kwik (pretaladrado). Hierros de armadura ceñidos bajo una superficie de hormigón. ▶ Lleve a cabo la fijación en otro lugar. El elemento no se ha fijado al ras Elemento inapropiado. ▶ Ajuste la longitud del elemento de fijación al grosor del compo- nente. El ajuste de la energía es incorrecto. ▶ Modifique el ajuste de energía en la fijadora. Áridos duros y/o grandes en el hormigón. ▶ Utilice DX-Kwik (pretaladrado). Hierros de armadura ceñidos bajo una superficie de hormigón. ▶ Lleve a cabo la fijación en otro lugar. Superficie de trabajo dura (acero, hormigón). ▶ Aumente la energía de fijación en «Anillo de ajuste de la energía de fijación». ▶ Utilice clavos más cortos. ▶ Utilice clavos con un límite de aplicación superior. ▶ En hormigón: Utilizar DX-Kwik (pretaladrado) → véase «Manual de técnica de fijación». Desmenuzamiento del hormi- gón Áridos duros y/o grandes en el hormigón. ▶ Utilice DX-Kwik (pretaladrado).*2232123* 2232123 Español 57 Anomalía Posible causa Solución Cabeza del elemento dañada Demasiada energía de fijación. ▶ Disminuya la energía de fijación con el «Anillo de ajuste de la energía de fijación». Se ha colocado un pistón inade- cuado. ▶ Asegúrese de que sea correcta la combinación de pistón/elemento de fijación. El pistón está dañado. ▶ Cambie el pistón. El clavo no se inserta en la superficie de trabajo a una profundidad suficiente Energía de fijación demasiado baja ▶ Aumente la energía de fijación en «Anillo de ajuste de la energía de fijación». ▶ Utilice cartuchos muy resisten- tes. Límite de aplicación sobrepasado (superficie de trabajo muy dura). ▶ Utilice clavos con un límite de aplicación superior. Sistema inadecuado. ▶ Utilice un sistema más fuerte, como el DX 76 (PTR). El elemento no se fija en la superficie de trabajo Superficie de acero fina (4-5 mm) ▶ Utilice otro ajuste de energía. ▶ Utilice clavos para superficies de acero finas. Rotura del elemento (rotura por cizallamiento) Energía de fijación demasiado baja ▶ Aumente la energía de fijación en «Anillo de ajuste de la energía de fijación». ▶ Utilice cartuchos muy resisten- tes. Límite de aplicación sobrepasado (superficie de trabajo muy dura). ▶ Utilice un sistema más robusto, por ejemplo DX 76 (PTR), con los correspondientes elementos de fijación. Rotura del elemento (con deformación) Energía de fijación demasiado baja ▶ Aumente la energía de fijación en «Anillo de ajuste de la energía de fijación». ▶ Utilice cartuchos muy resisten- tes. Límite de aplicación sobrepasado (superficie de trabajo muy dura). ▶ Utilice un sistema más robusto, por ejemplo DX 76 (PTR), con los correspondientes elementos de fijación. Demasiada energía de fijación. ▶ Disminuya la energía de fijación con el «Anillo de ajuste de la energía de fijación». La cabeza del clavo perfora el material fijado Demasiada energía de fijación ▶ Reduzca la energía de fijación en el anillo de ajuste. ▶ Utilice cartuchos más débiles (gris titanio).58 Español 2232123 *2232123*

9.2 Problemas con los cartuchos

Anomalía Posible causa Solución La tira de cartuchos no se mueve La tira de cartuchos está dañada. ▶ Cambie la tira de cartuchos. La fijadora está excesivamente sucia. ▶ Limpie de la fijadora. ▶ En caso necesario, contacte con el Servicio Técnico de Hilti para revisar la fijadora. La fijadora está dañada. ▶ Póngase en contacto con el Servicio Técnico de Hilti. Se ha utilizado la tira de cartuchos incorrecta ▶ Utilice solo la tira de cartuchos prevista para la fijadora. Resulta difícil retirar la tira de cartuchos. La fijadora está sobrecalentada. ▶ Deje enfriar la fijadora bajo constante supervisión. ▶ A continuación, extraiga con cuidado la tira de cartuchos de la fijadora. Formación de residuos de com- bustión. ▶ Lleve a cabo el servicio de man- tenimiento de la herramienta. ▶ Limpie el cargador de cartu- chos. ▶ Coloque una nueva tira de cartuchos. El cartucho no dispara ningún elemento El cartucho está en malas condi- ciones. ▶ Siga tirando de la tira de cartuchos hasta desplazar un cartucho. La fijadora está sucia. ▶ Lleve a cabo el servicio de man- tenimiento de la herramienta. La tira de cartuchos se funde con el calor En la fijación, la fijadora se ha presionado durante demasiado tiempo. ▶ Retire la tira de cartuchos y sustitúyala por una nueva. ▶ Presione durante menos tiempo antes de activar la fijadora. Frecuencia de fijación demasiado elevada (la fijadora está demasiado caliente). ▶ Interrumpa el trabajo de inme- diato. ▶ Reitre la tira de cartuchos y deje que la fijadora se enfríe. ▶ No sobrepase la frecuencia de fijación máxima recomendada (ver capítulo de Datos técnicos). El cartucho se suelta de la tira de cartuchos. Frecuencia de fijación demasiado elevada (la fijadora está demasiado caliente). ▶ Interrumpa el trabajo de inme- diato. ▶ Reitre la tira de cartuchos y deje que la fijadora se enfríe. ▶ No sobrepase la frecuencia de fijación máxima recomendada (ver capítulo de Datos técnicos). 10 Reciclaje Las herramientas Hilti están fabricadas en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte en el Servicio de Atención al Cliente de Hilti o a su asesor de ventas.*2232123* 2232123 Português 59 11 Garantía del fabricante ▶ Si tiene alguna consulta acerca de las condiciones de la garantía, póngase en contacto con su sucursal local de Hilti. 12 Confirmación de la prueba C.I.P. Para los Estados miembros de la CIP no pertenecientes al espacio jurídico de la UE y la AELC, rige lo siguiente: La herramienta Hilti DX 6 ha sido sometida a pruebas de tipo constructivo y respectivamente homologada. Por consiguiente, las herramientas llevan el símbolo de homologación PTB (forma cuadrada) con el número de homologación S 1035. De este modo, la empresa Hilti garantiza la conformidad de la herramienta con el modelo homologado. 13 Más información Encontrará información adicional sobre manejo, técnica, medio ambiente y reciclaje en el siguiente enlace: qr.hilti.com/manual?id=2232123&id=2253454 Encontrará este enlace también al final de la documentación como código QR. Manual de instruções original 1 Indicações sobre o Manual de instruções
