MANUAL DE USUARIO SIW 4R-22 HILTI

1.1 Acerca de este manual de instrucciones

• Lea detenidamente este manual de instrucciones antes de la puesta en servicio. Ello es imprescindible para un trabajo seguro y un manejo sin problemas.

• Observe las indicaciones y advertencias de seguridad en este manual de instrucciones y en el producto.

• Conserve este manual de instrucciones siempre junto con el producto y entregue el producto a otras personas siempre acompañado de este manual de instrucciones.36 Español 2374192 *2374192*

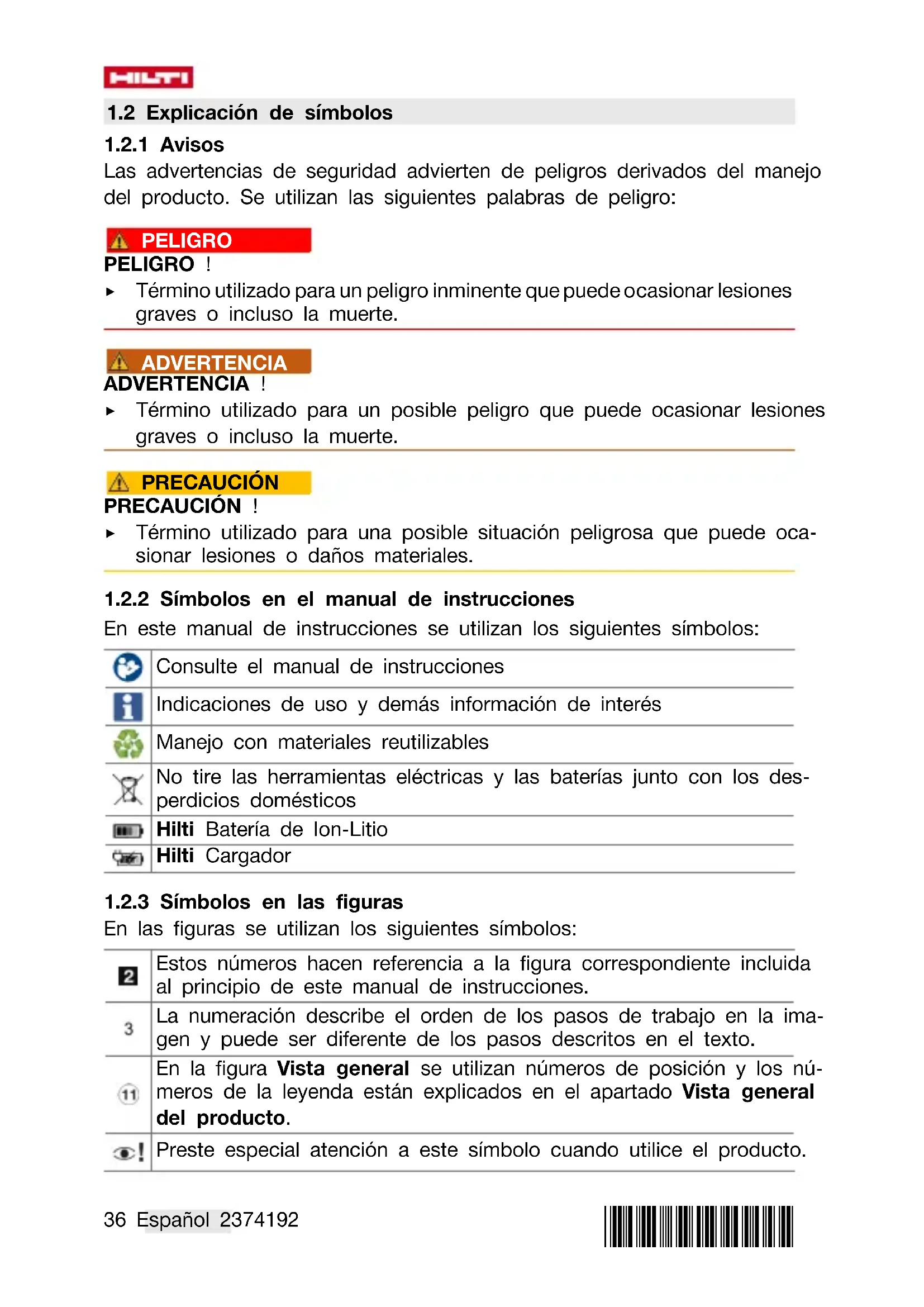

1.2 Explicación de símbolos

Las advertencias de seguridad advierten de peligros derivados del manejo del producto. Se utilizan las siguientes palabras de peligro: PELIGRO PELIGRO ! ▶ Término utilizado para un peligro inminente que puede ocasionar lesiones graves o incluso la muerte. ADVERTENCIA ADVERTENCIA ! ▶ Término utilizado para un posible peligro que puede ocasionar lesiones graves o incluso la muerte. PRECAUCIÓN PRECAUCIÓN ! ▶ Término utilizado para una posible situación peligrosa que puede oca- sionar lesiones o daños materiales.

1.2.2 Símbolos en el manual de instrucciones

En este manual de instrucciones se utilizan los siguientes símbolos: Consulte el manual de instrucciones Indicaciones de uso y demás información de interés Manejo con materiales reutilizables No tire las herramientas eléctricas y las baterías junto con los des- perdicios domésticos Hilti Batería de Ion-Litio Hilti Cargador

1.2.3 Símbolos en las figuras

En las figuras se utilizan los siguientes símbolos: Estos números hacen referencia a la figura correspondiente incluida al principio de este manual de instrucciones. La numeración describe el orden de los pasos de trabajo en la ima- gen y puede ser diferente de los pasos descritos en el texto. En la figura Vista general se utilizan números de posición y los nú- meros de la leyenda están explicados en el apartado Vista general del producto. Preste especial atención a este símbolo cuando utilice el producto.*2374192* 2374192 Español 37

1.3 Símbolos del producto

1.3.1 Símbolos generales

Símbolos utilizados relacionados con el producto. El producto es apto para tecnología NFC, que es compatible con las plataformas iOS y Android. Batería de Ion-Litio Nunca utilice la batería como herramienta de percusión. No deje que la batería se caiga. No utilice baterías que hayan reci- bido algún golpe ni que estén dañadas de alguna otra forma. Serie utilizada de baterías de Ion-Litio Hilti. Consulte las indicacio- nes recogidas en el capítulo Uso conforme a las prescripciones. Si está en el producto, significa que el organismo de certificación lo ha certificado para el mercado estadounidense y canadiense según las normas vigentes.

1.3.2 Señales prescriptivas

Señales prescriptivas que indican acciones obligatorias. Número de referencia de revoluciones en vacío Corriente continua Revoluciones por minuto Giro derecha/izquierda

1.4 Información del producto

Los productos han sido diseñados para usuarios profesionales y solo personal autorizado y debidamente formado puede utilizarlos y llevar a cabo su mantenimiento y conservación. Este personal debe estar especialmente instruido en lo referente a los riesgos de uso. La utilización del producto y sus dispositivos auxiliares puede conllevar riesgos para el usuario en caso de manejarse de forma inadecuada por personal no cualificado o utilizarse para usos diferentes a los que están destinados. La denominación del modelo y el número de serie están indicados en la placa de identificación. ▶ Escriba el número de serie en la siguiente tabla. Necesitará los datos del producto para realizar consultas a nuestros representantes o al Departamento de Servicio Técnico. Datos del producto Atornilladora de impacto SIW 4R-22 Generación 01 N.º de serie38 Español 2374192 *2374192* 2 Seguridad

2.1 Indicaciones generales de seguridad para herramientas eléctri-

cas ADVERTENCIA Lea con atención todas las indicaciones de segu- ridad, instrucciones, ilustraciones y datos técnicos correspondientes a esta herramienta eléctrica. La negligencia en el cumplimiento de las instrucciones que se describen a continuación podría provocar descargas eléctricas, incendios o lesiones graves. Conserve todas las instrucciones e indicaciones de seguridad para futuras consultas. El término «herramienta eléctrica» empleado en las indicaciones de seguri- dad se refiere a herramientas eléctricas portátiles, ya sea con cable de red o sin cable, en caso de ser accionadas por batería. Seguridad en el puesto de trabajo ▶ Mantenga su área de trabajo limpia y bien iluminada. El desorden o una iluminación deficiente de las zonas de trabajo pueden provocar accidentes. ▶ No utilice la herramienta eléctrica en un entorno con peligro de explosión en el que se encuentren líquidos, gases o polvos inflama- bles. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. ▶ Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta. Seguridad eléctrica ▶ El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No se deberá modificar el enchufe en forma alguna. No utilice enchufes adaptadores para las herramientas eléctricas con puesta a tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de descarga eléctrica. ▶ Evite el contacto corporal con superficies que tengan puesta a tierra, como pueden ser tubos, calefacciones, cocinas y frigoríficos. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. ▶ No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior. El riesgo de recibir descargas eléctricas aumenta si penetra agua en la herramienta eléctrica. ▶ No utilice el cable de conexión para transportar o colgar la herra- mienta eléctrica ni tire de él para extraer el enchufe de la toma de corriente. Mantenga el cable de conexión alejado de fuentes de calor, aceite, aristas afiladas o piezas móviles. Los cables de conexión dañados o enredados pueden provocar descargas eléctricas.*2374192* 2374192 Español 39 ▶ Cuando trabaje al aire libre con una herramienta eléctrica, utilice exclusivamente un alargador adecuado para exteriores. La utilización de un alargador adecuado para su uso en exteriores evita el riesgo de una descarga eléctrica. ▶ Cuando no pueda evitarse el uso de la herramienta eléctrica en un entorno húmedo, utilice un interruptor de corriente de defecto. La utilización de un interruptor de corriente de defecto evita el riesgo de una descarga eléctrica. Seguridad de las personas ▶ Permanezca atento, preste atención durante el trabajo y utilice la herramienta eléctrica con prudencia. No utilice una herramienta eléctrica si está cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. Un momento de descuido al utilizar la herramienta eléctrica podría producir graves lesiones. ▶ Utilice el equipo de seguridad personal adecuado y lleve siempre gafas protectoras. El riesgo de lesiones se reduce considerablemente si, según el tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de seguridad personal adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco de protección o protección para los oídos. ▶ Evite una puesta en servicio fortuita de la herramienta. Asegúrese de que la herramienta eléctrica está apagada antes de alzarla, transportarla, conectarla a la toma de corriente o insertar la batería. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión o si introduce el enchufe en la toma de corriente con la herramienta conectada, podría producirse un accidente. ▶ Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza giratoria puede producir lesiones al ponerse en funcionamiento. ▶ Evite adoptar posturas forzadas. Procure que la postura sea estable y manténgase siempre en equilibrio. De esta forma podrá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. ▶ Utilice ropa adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento. ▶ Siempre que sea posible montar equipos de aspiración o captación de polvo, asegúrese de que están conectados y de que se utilizan correctamente. El uso de un sistema de aspiración de polvo reduce los riesgos derivados del polvo. ▶ No se crea a salvo de cualquier riesgo ni pase por alto ninguna de las normas de seguridad relativas a las herramientas eléctricas, aun cuando esté familiarizado con la herramienta eléctrica y tenga40 Español 2374192 *2374192* larga experiencia en su uso. Una actuación negligente puede provocar lesiones graves en cuestión de segundos. Uso y manejo de la herramienta eléctrica ▶ No sobrecargue la herramienta. Utilice la herramienta eléctrica adecuada para el trabajo que se dispone a realizar. Con la herramienta eléctrica apropiada podrá trabajar mejor y de modo más seguro dentro del margen de potencia indicado. ▶ No utilice herramientas eléctricas con el interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben repararse. ▶ Extraiga el enchufe de la toma de corriente o retire la batería extraíble antes de efectuar cualquier ajuste en la herramienta, cambiar accesorios o en caso de no utilizar la herramienta durante un tiempo prolongado. Esta medida preventiva evita el riesgo de arranque accidental de la herramienta eléctrica. ▶ Guarde las herramientas eléctricas que no utilice fuera del alcance de los niños. No permita utilizar la herramienta a ninguna persona que no esté familiarizada con ella o que no haya leído este manual de instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. ▶ Cuide su herramienta eléctrica y los accesorios adecuadamente. Compruebe si las piezas móviles de la herramienta funcionan correctamente y sin atascarse, y si existen piezas rotas o dete- rioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Encargue la reparación de las piezas defectuosas antes de usar la herramienta eléctrica. Muchos accidentes son consecuen- cia de un mantenimiento inadecuado de la herramienta eléctrica. ▶ Mantenga los útiles limpios y afilados. Las herramientas de corte bien cuidadas y con aristas afiladas se atascan menos y se guían con más facilidad. ▶ Utilice la herramienta eléctrica, los accesorios, útiles de inserción, etc., de acuerdo con estas instrucciones. Para ello, tenga en cuenta las condiciones de trabajo y la tarea que se va a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

Mantenga las empuñaduras y las superficies de contacto secas, limpias y sin residuos de aceite o grasa. Las empuñaduras y superficies de contacto resbaladizas impiden manejar y controlar la herramienta eléctrica con seguridad en situaciones imprevistas. Uso y manejo de la herramienta de batería ▶ Cargue las baterías únicamente con los cargadores recomendados por el fabricante. Existe riesgo de incendio al intentar cargar baterías de un tipo diferente al previsto para el cargador.*2374192* 2374192 Español 41 ▶ Utilice únicamente las baterías previstas para la herramienta eléc- trica. El uso de otro tipo de baterías puede provocar daños e incluso incendios. ▶ Si no utiliza la batería, guárdela separada de clips, monedas, llaves, clavos, tornillos y demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos de la batería puede causar quemaduras o incendios. ▶ La utilización inadecuada de la batería puede provocar fugas de líquido. Evite el contacto con este líquido. En caso de contacto accidental, enjuague el área afectada con abundante agua. En caso de contacto con los ojos, acuda además inmediatamente a un médico. El líquido de la batería puede irritar la piel o producir quemaduras. ▶ No utilice baterías dañadas o modificadas. Una batería dañada o modificada puede tener un comportamiento imprevisible y provocar incendios, explosiones o riesgo de lesiones. ▶ No exponga la batería al fuego o a temperaturas muy elevadas. El fuego o las temperaturas superiores a 130 °C (265 °F) pueden provocar una explosión. ▶ Siga todas las instrucciones relativas a la carga y no cargue nunca la batería o la herramienta de batería excediendo el rango de temperatura indicado en el manual de instrucciones. Una carga incorrecta o fuera del rango de temperatura permitido puede destruir la batería y aumentar el riesgo de incendio. Servicio Técnico ▶ Solicite que un profesional lleve a cabo la reparación de su herra- mienta eléctrica y que utilice exclusivamente piezas de repuesto originales. Solamente así se garantiza la seguridad de la herramienta. ▶ No realice nunca el mantenimiento de baterías dañadas. Cualquier mantenimiento de las baterías debe llevarlo a cabo el fabricante o un centro del Servicio de Atención al Cliente autorizado.

2.2 Indicaciones de seguridad para la atornilladora y la atornilladora

de impacto ▶ Sujete la herramienta eléctrica por las empuñaduras aisladas cuando realice trabajos en los que el tornillo pueda entrar en contacto con cables eléctricos ocultos. El contacto del tornillo con los cables conductores puede traspasar la conductividad a las partes metálicas de la herramienta y producir descargas eléctricas.

2.3 Indicaciones de seguridad adicionales

▶ Utilice el producto y los accesorios solo si están en perfecto estado técnico.42 Español 2374192 *2374192* ▶ No efectúe nunca manipulaciones o modificaciones en el producto ni en los accesorios. ▶ Antes de empezar a trabajar, compruebe si la zona de trabajo oculta ca- bles eléctricos, tuberías de gas o cañerías de agua. Las partes metálicas exteriores del producto pueden provocar una descarga eléctrica o una explosión si se daña un cable eléctrico, una tubería de gas o una cañería de agua. ▶ Mantenga siempre las rejillas de ventilación despejadas. Riesgo de quemaduras debido a rejillas de ventilación cubiertas. ▶ Evite tocar las piezas en movimiento. Existe riesgo de lesiones. ▶ Cuando utilice el producto, lleve protección para los ojos, casco de protección y protección para los oídos. ▶ Utilice guantes de protección para cambiar el útil. El contacto con el útil de inserción puede producir cortes y quemaduras. ▶ Utilice protección para los ojos. El material que sale disparado puede ocasionar lesiones en los ojos y en el cuerpo. ▶ El polvo que se genera al pulir, lijar, cortar y taladrar puede contener productos químicos peligrosos, como, por ejemplo, plomo o pinturas ba- sadas en plomo; ladrillos, hormigón y otros productos de mampostería, piedra natural y otros productos que contengan silicatos; determinadas maderas, como el roble o el haya o las maderas tratadas químicamente, o amianto o materiales que contengan asbesto. La exposición del usua- rio y las personas circundantes debe regularse según la clase de peligro de los materiales con los que se trabaje. Tome las medidas necesarias para mantener la exposición a un nivel seguro, p. ej., mediante el uso de un sistema de recogida de polvo o una mascarilla adecuada. Las medidas genéricas para reducir la exposición son, entre otras: ▶ trabajar en un espacio bien ventilado; ▶ evitar el contacto prolongado con el polvo; ▶ desviar el polvo de la cara y el cuerpo; ▶ usar prendas protectoras y lavar con agua y jabón las zonas expues- tas. ▶ Efectúe a menudo pausas y ejercicios para mejorar la circulación de los dedos. Tras muchas horas de trabajo expuesto a las vibraciones intensas, pueden surgir complicaciones en los vasos sanguíneos o en el sistema nervioso en dedos, manos o articulaciones de las manos. ▶ No mire directamente hacia la luz (LED) del producto y no apunte la luz a la cara de otras personas. Existe riesgo de deslumbramiento. ▶ No conecte el producto hasta que este se encuentre en la posición de trabajo. ▶ Espere hasta que el producto se haya detenido antes de dejarlo en ninguna superficie.*2374192* 2374192 Español 43 ▶ - Riesgo de lesiones en caso de caída de herramientas o accesorios. Antes de iniciar el trabajo, compruebe que la batería y los accesorios montados estén bien fijados. ▶ No monte colgadores de cinturón en este producto.

2.4 Manipulación y utilización segura de las baterías

▶ Tenga en cuenta las siguientes indicaciones de seguridad para el manejo y el uso seguros de las baterías de Ion-Litio. En caso de no respetarlas, puede llevar a irritación de la piel, lesiones corrosivas graves, quemaduras químicas, fuego o explosiones. ▶ Utilice las baterías solo si están en perfecto estado técnico. ▶ Manipule las baterías con cuidado a fin de evitar daños o escapes de líquido altamente peligroso para su salud. ▶ Las baterías no deben modificarse ni manipularse en ningún caso. ▶ Las baterías no se deben destruir, comprimir, calentar por encima de 80 °C (176 °F) o quemar. ▶ No utilice ni cargue baterías que hayan recibido algún golpe ni que estén dañadas de alguna otra forma. Compruebe con regularidad si las baterías presentan signos de daños. ▶ No utilice nunca baterías recicladas o reparadas. ▶ Nunca utilice la batería o una herramienta eléctrica de batería como herramienta de percusión. ▶ No exponga nunca las baterías a radiación solar directa, temperaturas elevadas, chispas o llamas abiertas. Esto puede provocar explosiones. ▶ No toque los polos de la batería con los dedos, con herramientas, con joyas o con otros objetos conductores de la electricidad. Esto puede dañar la batería y provocar otros daños materiales y lesiones. ▶ Mantenga las baterías alejadas de la lluvia, la humedad y los líquidos. Si entra humedad, pueden producirse cortocircuitos, descargas eléctricas, quemaduras, incendios y explosiones. ▶ Utilice únicamente cargadores y herramientas eléctricas concebidos para este tipo de baterías. Para ello, consulte las indicaciones recogidas en el manual de instrucciones correspondiente. ▶ No utilice ni almacene la batería en entornos con peligro de explosión.44 Español 2374192 *2374192* ▶ Si al tocar la batería detecta que está muy caliente, puede deberse a una avería en la misma. Coloque la batería en un lugar visible, no inflamable, a suficiente distancia de otros materiales inflamables. Deje que la batería se enfríe. Si, después de una hora, la herramienta sigue estando demasiado caliente para tocarla significa que está averiada. Diríjase al Servicio Técnico de Hilti o lea el documento «Indicaciones de seguridad y uso de las baterías de Ion-Litio de Hilti». Tenga en cuenta las directivas especiales aplicables al transporte, almacenamiento y uso de las baterías de Ion-Litio. → página 51 Lea las instrucciones de seguridad y uso de las baterías de Ion- Litio de Hilti, que puede encontrar escaneando el código QR que se encuentra al final de estas instrucciones de uso. 3 Descripción

3.1 Vista general del producto 1

Conmutador de giro a la dere- cha/izquierda con bloqueo de conexión

Ranura de montaje para acce- sorios

Espiga cuadrada de acciona- miento

Iluminación del área de trabajo (LED)

Rejillas de ventilación

Conmutador de control con control electrónico de veloci- dad

Tecla de desbloqueo de la batería

Indicador de estado de la ba- tería

3.2 Uso conforme a las prescripciones

El producto descrito es una atornilladora de impacto de batería de guiado manual con cuadrado exterior. Está indicada para apretar y aflojar uniones atornilladas, tuercas y pernos roscados en madera, metal, mampostería y hormigón. Gracias a su diseño, puede configurarse para trabajar en lugares de difícil acceso.

• Utilice únicamente las baterías de Ion-Litio Hilti Nuron de la serie B 22 para este producto. Para garantizar que este producto ofrece un rendimiento óptimo, Hilti recomienda utilizar las baterías indicadas en la tabla que encontrará el final de este manual de instrucciones.

• Para estas baterías utilice exclusivamente los cargadores Hilti de las series indicadas en la tabla que encontrará al final de este manual de instrucciones.*2374192* 2374192 Español 45

Atornilladora de impacto, manual de instrucciones Encontrará otros productos del sistema autorizados para su producto en su Hilti Store o en Internet, en: www.hilti.group

3.4 Mostrar la batería Ion-Litio

Las baterías de Ion-Litio de Hilti Nuron pueden mostrar el estado de carga, los mensajes de error y el estado de la batería.

3.4.1 Visualización del estado de carga y de los mensajes de error

ADVERTENCIA Riesgo de lesiones por la caída de la batería ▶ Con la batería colocada, asegúrese tras pulsar la tecla de desbloqueo de que la batería vuelva a encajar correctamente en el producto empleado. Para recibir una de las siguientes indicaciones, pulse brevemente la tecla de desbloqueo de la batería. El estado de carga y las posibles averías también se muestran de forma permanente mientras el producto esté conectado. Estado Significado Cuatro (4) LED encendidos perma- nentemente en verde Estado de carga: 100 % a 71 % Tres (3) LED encendidos permanen- temente en verde Estado de carga: 70 % a 51 % Dos (2) LED se iluminan permanen- temente en verde Estado de carga: 50 % a 26 % Un (1) LED está encendido perma- nentemente en verde Estado de carga: 25 % a 10 % Un (1) LED parpadea lentamente en verde Estado de carga: < 10 % Un (1) LED parpadea rápidamente en verde La batería Ion-Litio está totalmente descargada. Cargue la batería. Si tras cargar la batería el LED si- gue parpadeando rápidamente, dirí- jase al Servicio Técnico de Hilti.46 Español 2374192 *2374192* Estado Significado Un (1) LED parpadea rápidamente en amarillo La batería de Ion-Litio o el producto conectado a ella están sobrecarga- dos, demasiado calientes, dema- siado fríos o existe otro error. Ponga el producto y la batería en la temperatura de trabajo recomen- dada y no sobrecargue el producto durante su uso. Si sigue viendo el mensaje, diríjase al Servicio Técnico de Hilti. Un (1) LED está encendido en ama- rillo La batería Ion-Litio y el producto conectado a ella no son compati- bles. Diríjase al servicio técnico de Hilti. Un (1) LED parpadea rápidamente en rojo La batería Ion-Litio está bloqueada y no puede seguir utilizándose. Dirí- jase al servicio técnico de Hilti.

3.4.2 Visualización del estado de la batería

Para consultar el estado de la batería, mantenga la tecla de desbloqueo pulsada durante más de tres segundos. El sistema no detecta un posible funcionamiento incorrecto de la batería debido a un mal uso, como caídas, hendiduras, daños por calor externo, etc. Estado Significado Todos los LED se encienden como luz en movimiento y, a continua- ción, se enciende un (1) LED per- manentemente en verde. La batería puede seguir utilizán- dose. Todos los LED se encienden como luz en movimiento y, a continua- ción, parpadea un (1) LED rápida- mente en amarillo. No se ha podido completar la con- sulta sobre el estado de la bate- ría. Repita la operación o diríjase al Servicio Técnico de Hilti. Todos los LED se encienden como luz en movimiento y, a continua- ción, parpadea un (1) LED perma- nentemente en rojo. Cuando un producto conectado puede seguir utilizándose, la ca- pacidad restante de la batería es inferior al 50 %. Cuando un producto conectado ya no puede seguir utilizándose, la batería ha llegado al final de su vida útil y debe ser sustituida. Diríjase al servicio técnico de Hilti.*2374192* 2374192 Español 47 4 Datos técnicos

Tensión nominal 21,6 V Peso sin batería 1,2 kg (2,6 lb) Portaútiles Cuadrado ex- terior con se- miesfera o cua- drado exterior

″ con ani- llo de retención Ajuste de la velocidad 2 niveles Revoluciones nominales en vacío Fase I 0 rpm …

Tensión de servicio de la batería 21,6 V Peso batería Véase al final del ma- nual de instrucciones Temperatura ambiente en funcionamiento −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Temperatura de almacenamiento −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) Temperatura de la batería al comenzar la carga −10 ℃ … 45 ℃ (14 ℉ … 113 ℉)48 Español 2374192 *2374192* 5 Preparación del trabajo ADVERTENCIA Riesgo de lesiones por arranque involuntario. ▶ Antes de insertar la batería, asegúrese de que el producto correspon- diente esté desconectado. ▶ Retire la batería antes de realizar ajustes en la herramienta o de cambiar accesorios. Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.

5.1 Carga de la batería

1. Antes de cargarla, lea el manual de instrucciones del cargador.

2. Asegúrese de que los contactos de la batería y del cargador estén

3. Cargue la batería en un cargador autorizado. → página 44

5.2 Colocación de la batería

ADVERTENCIA Riesgo de lesiones por cortocircuito o caída de la batería. ▶ Antes de insertar la batería, asegúrese de que los contactos de la batería y del producto estén libres de cuerpos extraños. ▶ Asegúrese de que la batería encaje siempre correctamente.

1. Cargue por completo la batería antes de la primera puesta en servicio.

2. Introduzca la batería en el producto hasta que encaje de forma audible.

3. Compruebe que la batería está bien colocada.

5.3 Extracción de la batería

1. Pulse la tecla de desbloqueo de la batería.

2. Retire la batería del producto.

5.4 Cambio del útil de inserción 2

PRECAUCIÓN Riesgo de lesiones por herramienta de inserción. El útil puede estar caliente o afilado. ▶ Utilice guantes de protección para cambiar el útil.

1. Compruebe si el extremo de inserción del útil está limpio. Límpielo en

2. Para la colocación del útil de inserción, insértelo hasta el tope en el

portaútiles hasta que encaje. Compruebe que el útil de inserción quede fijado de forma segura.

3. Para extraer el útil de inserción, saque el útil de inserción del portaútiles.*2374192*

5.5 Protección frente a caídas

ADVERTENCIA Riesgo de lesiones por caída de herramientas o accesorios. ▶ Utilice únicamente la cuerda de amarre para herramientas Hilti reco- mendada para su producto. ▶ Antes de cada uso, compruebe que el punto de fijación de la cuerda de amarre para herramientas no presente posibles daños. ▶ No fije ninguna cuerda de amarre para herramientas al colgador de cinturón. No utilice un colgador de cinturón para elevar el producto. Tenga en cuenta las directivas nacionales para trabajos en altura. Para este producto, utilice únicamente como protección frente a caídas una combinación de la protección en caso de caída de Hilti con la cuerda de amarre para herramientas Hilti #2261970. ▶ Fije la protección en caso de caída a las aberturas de montaje para accesorios. Compruebe que quede fijada de forma segura. ▶ Fije un mosquetón de la cuerda de amarre para herramientas a la protección en caso de caída y el segundo mosquetón a una estructura portante. Compruebe que ambos mosquetones queden fijados de forma segura. Tenga en cuenta los manuales de instrucciones de la protección en caso de caída de Hilti y de la cuerda de amarre para herramientas Hilti.

5.6 Giro del soporte de útiles 3

Para disponer de una mejor accesibilidad en espacios reducidos, puede colocar el portaútiles en distintos ángulos.

1. Abra el tornillo del soporte de útiles.

2. Extraiga el soporte de útiles y gírelo hasta alcanzar el ángulo deseado.

3. Vuelva a insertar el soporte de útiles en el producto.

Asegúrese de que las entalladuras y las ranuras coincidan.

4. Vuelva a atornillar el soporte de útiles con el tornillo.

6 Manejo Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.50 Español 2374192 *2374192*

6.1 Ajuste del modo 4

▶ Pulse la tecla de modo tantas veces como sea necesario hasta que aparezca el nivel de velocidad deseado en la indicación del modo.

6.2 Ajuste del giro a la derecha o a la izquierda

▶ Ajuste el conmutador de giro a la derecha/izquierda en la posición de giro deseada. ▶ En la posición central, el conmutador de control está bloqueado (bloqueo de conexión). Un bloqueo impide la conmutación con el motor en marcha.

6.3 Conexión y desconexión

1. Accione el conmutador de control.

▶ El producto se pone en marcha.

• La velocidad se puede regular de forma continua variando la profundidad a la que se presiona el conmutador de control.

• El producto se desconecta automáticamente al cabo de 5 minutos de funcionamiento continuo. Al accionar de nuevo el conmutador de control, el producto se vuelve a poner en marcha.

2. Suelte el conmutador de control.

▶ El producto se desconecta. 7 Cuidado y mantenimiento ADVERTENCIA Riesgo de lesiones con la batería colocada ! ▶ Extraiga siempre la batería antes de llevar a cabo tareas de cuidado y mantenimiento. Cuidado del producto

• Elimine con precaución la suciedad fuertemente adherida.

• Las rejillas de ventilación, si las hay, deben limpiarse con cuidadosa- mente con un cepillo seco y suave.

• Limpie la carcasa solo con un paño ligeramente humedecido. No utilice productos de limpieza que contengan silicona, ya que podrían dañar las piezas de plástico.

• Utilice un paño limpio y seco para limpiar los contactos del producto. Cuidado de las baterías de Ion-Litio

• No utilice nunca una batería con las rejillas de ventilación obstruidas. Limpie cuidadosamente las rejillas de ventilación con un cepillo seco y suave.*2374192* 2374192 Español 51

• Evite la exposición innecesaria de la batería al polvo o la suciedad. No exponga nunca la batería a altos niveles de humedad (por ejemplo, sumergiéndola en agua o dejándola bajo la lluvia). Si penetra agua en la batería, trátela como una batería dañada. Aíslela en un recipiente no inflamable y póngase en contacto con el Servicio Técnico de Hilti.

• Mantenga la batería limpia de aceite o grasa. No permita la acumulación innecesaria de polvo o suciedad en la batería. Limpie la batería con un cepillo seco y suave o con un paño limpio y seco. No utilice productos de limpieza que contengan silicona, ya que podrían dañar las piezas de plástico. No toque los contactos de la batería y no elimine de los contactos la grasa aplicada de fábrica.

• Limpie la carcasa solo con un paño ligeramente humedecido. No utilice productos de limpieza que contengan silicona, ya que podrían afectar a las piezas de plástico. Mantenimiento

• Compruebe con regularidad que las piezas visibles no estén dañadas y los elementos de manejo funcionen correctamente.

• No utilice el producto si presenta daños o fallos que afecten al funciona- miento. Encargue inmediatamente la reparación del producto al Servicio Técnico de Hilti.

• Tras las tareas de cuidado y mantenimiento, coloque todos los disposi- tivos de protección y asegúrese de que funcionen correctamente. Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y consumibles originales. Las piezas de repuesto, los consumibles y los accesorios autorizados por Hilti se pueden consultar en su Hilti Store o en: www.hilti.group 8 Transporte y almacenamiento de las baterías y sus herramientas Transporte PRECAUCIÓN Arranque involuntario en el transporte ! ▶ Transporte sus productos siempre sin batería. ▶ Extraiga la(s) batería(s). ▶ Nunca transporte las baterías sin embalaje. Durante el transporte, las baterías deben estar protegidas frente a vibraciones y golpes excesivos y aisladas de todo material conductor y de otras baterías para que no entren en contacto con los polos de otras baterías y causen un cortocircuito. Tenga en cuenta las normativas locales sobre el transporte de baterías.52 Español 2374192 *2374192* ▶ Las baterías no deben enviarse por correo. Diríjase a una empresa de transporte si quiere enviar baterías no dañadas. ▶ Compruebe si el producto o las baterías están dañados antes de cada uso y antes y después de un transporte prolongado. Almacenamiento ADVERTENCIA Daños imprevistos debido a una batería defectuosa o agotada ! ▶ Guarde su productos siempre sin batería. ▶ Guarde el producto y las baterías en un lugar fresco y seco. Tenga en cuenta los valores límite de temperatura que figuran en los datos técnicos. ▶ No almacene las baterías en el cargador. Extraiga siempre la batería del cargador después del proceso de carga. ▶ No guarde nunca las baterías en un lugar expuesto al sol, a fuentes de calor o detrás de un cristal. ▶ Guarde el producto y las baterías fuera del alcance de niños y personas no autorizadas. ▶ Compruebe si el producto o las baterías están dañados antes de cada uso y antes y después de un almacenamiento prolongado. 9 Ayuda en caso de averías En caso de producirse una avería, compruebe el indicador de estado de la batería. Véase el capítulo Mostrar la batería de Ion-Litio. Si se producen averías que no estén incluidas en esta tabla o que no pueda solucionar usted, diríjase al Servicio Técnico de Hilti. Anomalía Posible causa Solución El producto no fun- ciona. La batería no se ha in- sertado completamente. ▶ Introduzca la batería hasta que encaje y se oiga un clic. La velocidad des- ciende de forma brusca. La batería está descar- gada. ▶ Cambie la batería y cargue la que se en- cuentra descargada. La batería se des- carga con mayor rapidez que de cos- tumbre. Temperatura ambiente demasiado baja. ▶ Deje que la batería alcance poco a poco la temperatura am- biente. La batería no se en- clava con un «clic» audible. Suciedad en las lengüe- tas de la batería. ▶ Limpie las lengüetas y enclave la batería en posición de trabajo.*2374192* 2374192 Español 53 Anomalía Posible causa Solución Calentamiento con- siderable del pro- ducto o la batería. Error en el sistema eléc- trico. ▶ Desconecte el pro- ducto de inmediato, extraiga la batería, examínela, deje que se enfríe y póngase en contacto con el Servicio Técnico de Hilti. Los LED de la ba- tería no emiten nin- guna indicación La batería está defec- tuosa. ▶ Póngase en contacto con el Servicio Téc- nico de Hilti. El producto se des- conecta automática- mente al cabo de 5 minutos. Función de seguridad ▶ Vuelva a accionar el conmutador de control. 10 Reciclaje ADVERTENCIA Riesgo de lesiones por un reciclaje indebido. Riesgo para la salud debido a escapes de gases o líquidos. ▶ No envíe baterías dañadas bajo ningún concepto. ▶ Cubra las conexiones con un material no conductor para evitar cortocir- cuitos. ▶ Deshágase de las baterías de tal forma que no terminen en manos de niños. ▶ Elimine la batería en su Hilti Store o diríjase a su empresa de desechos. Los productos Hilti están fabricados en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte al Servicio de Atención al Cliente de Hilti o a su asesor de ventas. ▶ No deseche las herramientas eléctricas, los aparatos eléctricos ni las baterías junto con los residuos domésticos. 11 Más información Encontrará información adicional sobre manejo, técnica, medioambiente y reciclaje en el siguiente enlace: qr.hilti.com/manual?id=2374192 Encontrará este enlace también al final de la documentación como código QR.54 Português 2374192 *2374192* Manual de instruções original 1 Indicações sobre o Manual de instruções
