MANUAL DE USUARIO GP3V HITACHI

ÍNDICE Español Página INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD ......................... 26

SIGNIFICADO DE LAS PALABRAS DE

SEÑALIZACIÓN ................................. 26

SEGURIDAD ......................................... 26

ADVERTENCIAS DE SEGURIDAD GENERAL

ADVERTENCIAS COMUNES DE SEGURIDAD

PARA LAS OPERACIONES DE MOLIDO ...

ADVERTENCIAS DE SEGURIDAD ESPECÍFICAS

PARA LAS OPERACIONES DE MOLIDO .........

SEGURIDAD PARA AMOLADORAS .....

OFRECER UNA OPERACIÓN

MÁS SEGURA ............................... 31

DESCRIPCIÓN FUNCIONAL ................ 32

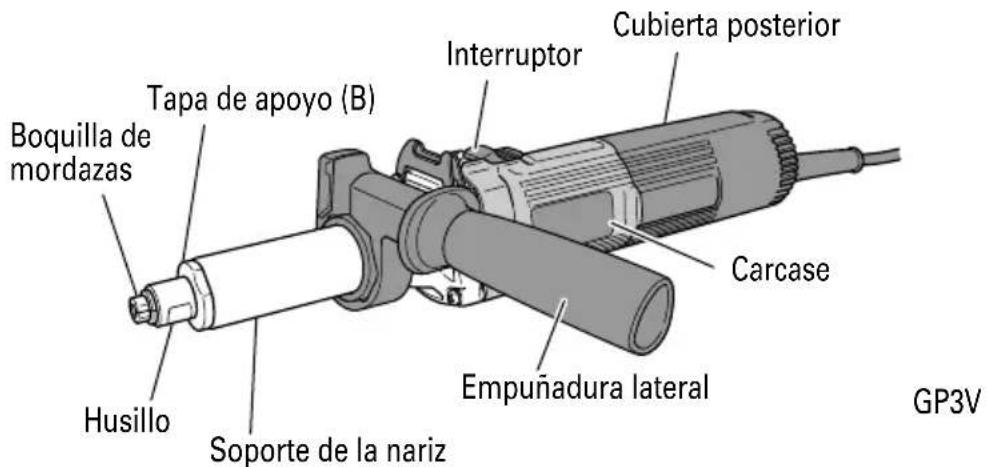

NOMENCLATURA ............................. 32 ESPECIFICACIONES .......................... 32

MONTAJE Y OPERACIÓN ................... 33

APLICACIONES ................................. 33

ANTES DE LA OPERACIÓN .............. 33

OPERACIÓN DE LA AMOLADORA .. 34

MANTENIMIENTO E INSPECCIÓN ..... 36

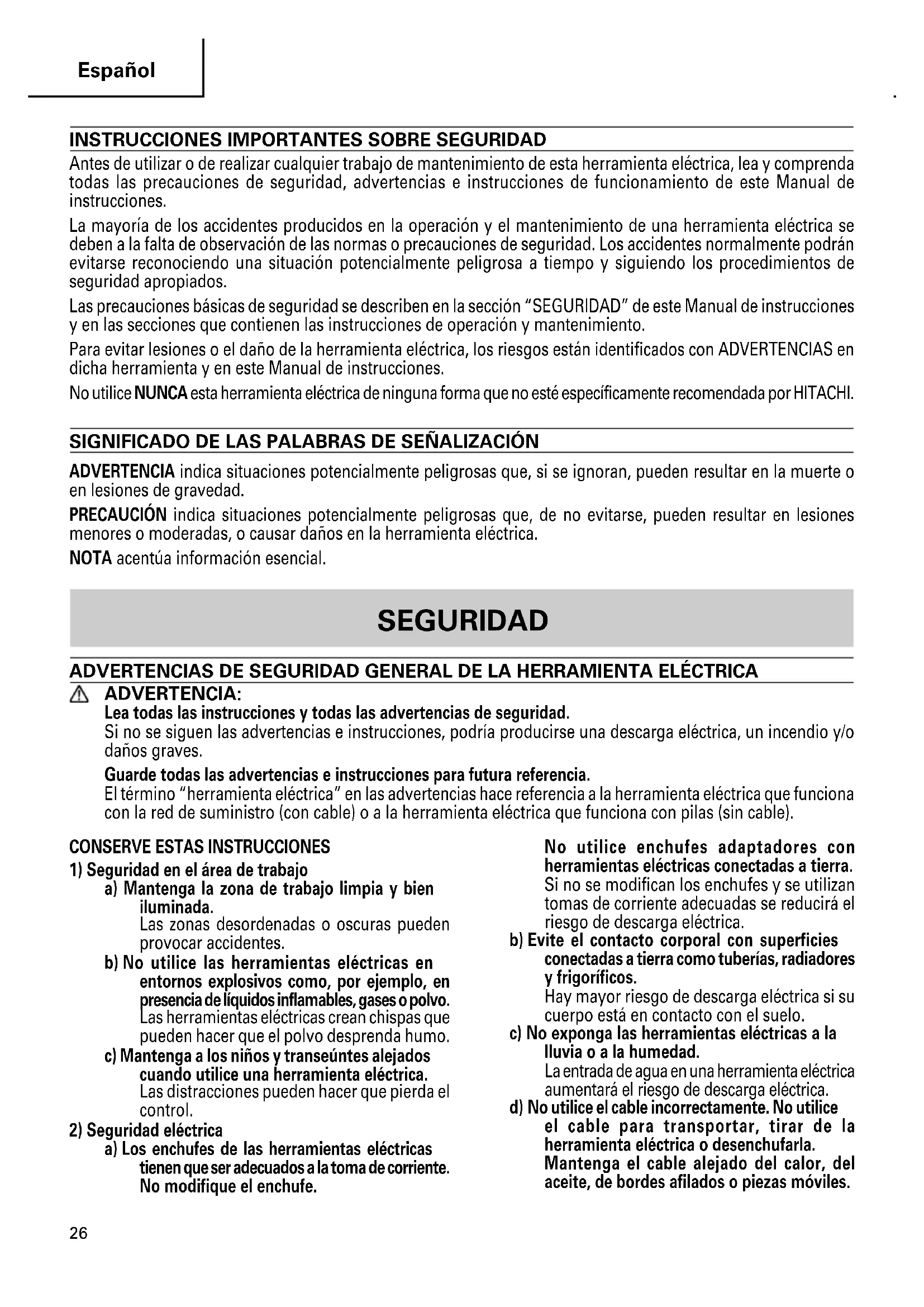

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones. La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados. Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento. Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones. No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por HITACHI. SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad. PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica. NOTA acentúa información esencial. SEGURIDAD ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA ADVERTENCIA: Lea todas las instrucciones y todas las advertencias de seguridad. Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves. Guarde todas las advertencias e instrucciones para futura referencia. El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable). No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica. b) Evite el contacto corporal con superficies conectadas a tierra como tuberías, radiadores y frigoríficos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo. c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afilados o piezas móviles.

CONSERVE ESTAS INSTRUCCIONES

1) Seguridad en el área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas o oscuras pueden provocar accidentes. b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden hacer que el polvo desprenda humo. c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifique el enchufe. 03Spa_GP3,5V_US 7/23/11, 10:152627 Español Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica. f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación. La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales. b) Utilice un equipo de protección. Utilice siempre una protección ocular. El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales. c) Evite un inicio involuntario. Asegúrese de que el interruptor está en “off” antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla. El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes. d) Retire las llaves de ajuste antes de encender la herramienta eléctrica. Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales. e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles. g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente. La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas

eléctricas a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse. c) Antes de hacer ajustes, cambiar accesorios o almacenar las herramientas eléctricas, desconecte el enchufe de la fuente eléctrica y/o las baterías de la herramienta. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente. d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación. e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla. Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas. f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar. La utilización de la herramienta eléctrica para operaciones diferentes a pretendidas podría dar lugar a una situación peligrosa.

a) Lleve su herramienta a que la revise un experto cualificado que utilice sólo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica. 03Spa_GP3,5V_US 7/23/11, 10:152728 Español

ADVERTENCIAS COMUNES DE

SEGURIDAD PARA LAS OPERACIONES

DE MOLIDO a) Esta herramienta eléctrica está diseñada para utilizarse como amoladora. Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones proporcionadas con esta herramienta. Si no se siguen todas las instrucciones indicadas a continuación, podría producirse una descarga eléctrica, un incendio y/o daños graves. b) No se recomienda realizar operaciones como lijado, cepillado metálico, pulido o corte con esta herramienta. Las operaciones para las que no se diseñó la herramienta eléctrica podrían producir un riesgo y causar daños personales. c) No utilice accesorios que no estén diseñados y estén recomendados específicamente por el fabricante de la herramienta. El hecho de que el accesorio pueda acoplarse en la herramienta eléctrica no garantiza una operación segura. d) La velocidad nominal del accesorio debe ser al menos igual a la velocidad máxima marcada en la herramienta eléctrica. Los accesorios que se utilizan con una velocidad superior a la indicada podrían romperse o descomponerse. e) El diámetro externo y el grosor de su accesorio debe estar dentro de la clasificación de capacidad de su herramienta metálica. Los accesorios de tamaño incorrecto no pueden supervisarse o controlarse adecuadamente. f) El tamaño de pérgola de las ruedas u otros accesorios deben encajar correctamente en la boquilla de mordazas de la herramienta eléctrica. Los accesorios con tamaños de pérgola que no coincidan con la estructura de montaje de la herramienta eléctrica se desequilibrarán, vibrarán en exceso y pueden causar una pérdida de control. g) No utilice un accesorio dañado. Antes de cada uso, inspeccione el accesorio, mirando si las ruedas abrasivas tienen grietas o roturas, las almohadillas de respaldo tienen grietas, rasgaduras o desgaste excesivo o el cepillo metálico está suelto o con el metal roto. Si se cae la herramienta eléctrica o el accesorio, inspeccione si está dañado o instale un accesorio sin dañar. Tras inspeccionar e instalar un accesorio, tanto usted como los viandantes deben alejarse del plano del accesorio giratorio y utilizar la herramienta eléctrica a la velocidad nominal máxima sin carga durante un minuto. Los accesorios dañados se romperán durante este periodo de prueba. h) Utilice equipo protector personal. Dependiendo de la aplicación, utilice protector facial, gafas protectoras o gafas de seguridad. Si procede, utilice máscara para polvo, protectores auditivos, guantes y mono capaz de detener pequeños fragmentos abrasivos o piezas de trabajo. El protector ocular debe ser capaz de deterner los desechos que salen desprendidos generados por las diferentes operaciones. La máscara para polvo o respirador debe ser capaz de filtrar partículas generadas por su operación. Una exposición prolongada a un ruido de intensidad elevada podría producir pérdida de audición.

i) Mantenga a los viandantes alejados del área de

trabajo. Toda persona que entre en la zona de trabajo debe utilizar equipo de protección personal. Los fragmentos de un trabajo o un accesorio roto pueden salir despedidos y causar daños más allá del área de operación inmediata. j) Sujete la herramienta eléctrica sólo por las superficies de agarre aisladas cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con el cableado oculto o su propio cable. El accesorio de corte que contacta con un cable ”vivo” puede hacer que las partes metálicas expuestas de la herramienta eléctrica pasen a estar ”vivas” y produzcan una descarga en el operario. k) Coloque el cable cerca del accesorio giratorio. Si pierde el control, podría cortarse el cable o engancharse y la mano o brazo podrían entrar en el accesorio giratorio. l) No coloque boca abajo la herramienta eléctrica hasta que el accesorio se haya parado completamente. El accesorio giratorio podría agarrar la superficie y descontrolar la herramienta eléctrica. m) No ponga en marcha la herramienta eléctrica cuando la lleve al lado. Un contacto accidental con el accesorio giratorio podría enganchar la ropa y el accesorio podría herirle. n) Limpie regularmente los conductos de aire de la herramienta eléctrica. El ventilador del motor sacará el polvo de dentro del alojamiento y la acumulación excesiva de metal en polvo podría producir peligros eléctricos. o) No utilice la herramienta eléctrica cerca de materiales inflamables. Las chispas podrían quemar dichos materiales. p) No utilice accesorios que requieran refrigerantes líquidos. Al utilizar agua u otros refrigerantes líquidos podría producirse una electrocución o descarga. 03Spa_GP3,5V_US 7/23/11, 10:152829 Español

REBOTE Y ADVERTENCIAS

RELACIONADAS El rebote es una reacción repentina a una rueda giratoria, almohadilla de soporte, cepillo u otro accesorio pinchado o enganchado. El pinchazo o enganche causa una parada rápida del accesorio giratorio que, a su vez, hace que la herramienta eléctrica no controlada vaya en la dirección opuesta del giro del accesorio en el punto de atasco. Por ejemplo, si una rueda abrasiva es enganchada o pinchada por la pieza de trabajo, el borde de la rueda que entra en el punto de pinchazo puede enterrarse en la superficie del material haciendo que la rueda se salga. La rueda puede saltar hacia el operario o salir despedida de este, dependiendo de la dirección del movimiento de la rueda en el punto de pinchazo. Las ruedas abrasivas también pueden romperse bajo estas condiciones. El rebote es el resultado de un uso incorrecto y/o procedimientos o condiciones operativos incorrectos de la herramienta eléctrica y puede evitarse tomando las precauciones adecuadas indicadas a continuación. a) Agarre la herramienta eléctrica firmemente y coloque el cuerpo y el brazo para que pueda resistirse a las fuerzas de retroceso. Utilice siempre una agarradera auxiliar, si se proporciona, para un control máximo sobre el rebote o reacción del par durante la puesta en marcha. El operario puede controlar las reacciones del par o las fuerzas de rebote, si se toman las precauciones adecuadas. b) No coloque la mano cerca del accesorio giratorio. El accesorio puede rebotarse en la mano. c) No coloque el cuerpo en la zona en la que la herramienta eléctrica se mueva si se produce un rebote. El rebote impulsará a la herramienta en dirección opuesta al movimiento de la rueda en el punto de enganche. d) Tenga especial cuidado cuando trabaje con esquinas, bordes afilados, etc. Evite rebotar y enganchar el accesorio. Las esquinas, bordes afilados o el rebote tienden a enganchar el accesorio giratorio y causan la pérdida de control y rebote. e) No coloque una cuchilla talladora de madera o cuchilla dentada en la sierra. Dichas cuchillas a menudo producen rebote y pérdida de control.

ADVERTENCIAS DE SEGURIDAD

ESPECÍFICAS PARA LAS OPERACIONES

DE MOLIDO a) Utilice sólo tipos de ruedas recomendados para su herramienta eléctrica. Las ruedas para las que no se diseñó la herramienta eléctrica no pueden protegerse adecuadamente y no son seguras. b) Las ruedas deben utilizarse sólo para las aplicaciones recomendadas. Por ejemplo, no muela con el lado de la rueda de corte. Las ruedas de corte abrasivas están diseñadas para un molido periférico. Las fuerzas laterales aplicadas a estas ruedas pueden hacer que se rompan. c) Utilice siempre ejes de rueda sin dañar de tamaño y forma correcta para la rueda seleccionada. Los ejes de rueda adecuados soportan la rueda, lo que reduce la posibilidad de rotura de rueda. d) No utilice ruedas de herramientas eléctricas más grandes. La rueda diseñada para una herramienta eléctrica más grande no es adecuada para la velocidad superior de una herramienta inferior y podría estallar.

INSTRUCCIONES GENERALES DE

SEGURIDAD PARA AMOLADORAS

– Compruebe que la velocidad marcada en la rueda es igual o superior a la velocidad media de la amoladora; – Asegure que las dimensiones de la rueda son compatibles con la amoladora; – Las ruedas abrasivas deben almacenarse y manipularse con cuidado de acuerdo con las instrucciones del fabricante; – Inspeccione la rueda amoladora antes de utilizarla. No utilice productos descascarillados, agrietados o defectuosos; – Asegure que las ruedas y puntos montados se ajustan a las instrucciones del fabricante; – Asegure que se utilizan secantes cuando se proporcionan con el producto abrasivo y cuando se requiera; – Asegure que le producto abrasivo está correctamente montado y ajustado antes de la utilización y ponga en marcha la herramienta sin carga durante 30 segundos en una posición segura; pare inmediatamente si hay vibración considerable o si se detectan otros defectos. Si ocurre esto, compruebe la máquina para determinar la causa; – Si la herramienta se proporciona con una tapa, no utilice nunca la herramienta sin dicha tapa; – No utilice cojinetes reductores o adaptadores diferentes para adaptar ruedas abrasivas de orificio grande; – Para herramientas que se utilicen con rueda de orificio roscado, asegúrese de que la rosca de la rueda es lo suficientemente larga para aceptar la longitud del eje; – Compruebe que la pieza de trabajo está bien sujeta; – No utilice una rueda de recorte para el amole lateral; – Asegúrese de que las chispas emitidas al utilizar la herramienta no crean ningún riesgo, es decir, no alcanzan a ninguna persona ni sustancia inflamable; – Asegúrese de que las aperturas de ventilación están despejadas cuando trabaje en condiciones con polvo. Si es necesario limpiar el polvo, desconecte primero 03Spa_GP3,5V_US 7/23/11, 10:152930 Español la herramienta de la toma de corriente (utilice objetos no metálicos) y evite dañar las piezas internas; – Utilice siempre protección de ojos y de oídos, así como otro equipo protector personal como máscara de polvo, guantes, casco y mono; – Preste atención a la rueda que sigue girando tras apagar la herramienta. NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD

1. EMPLEE siempre un protector adecuado con

muela abrasiva. Un protector que proteja al operador de los fragmentos de la rueda rota.

2. Los accesorios deben tener un valor nominal por

lo menos para la velocidad recomendada en la etiqueta de advertencia de la herramienta. Los discos y los otros accesorios que funcionan a una velocidad superior a la nominal pueden salir volando y causar daños.

3. Sujete las herramientas por las superficies de

empuñadura aisladas cuando realice una operación en que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable de alimentación. El contacto con un conductor “activo” “activará” las partes metálicas de la herramienta y el operador recibirá una descarga eléctrica.

4. EMPLEE siempre protectores auditivos cuando

tenga que utilizar la herramienta durante mucho tiempo. La exposición prolongada a ruido de gran intensidad puede causar la pérdida del sentido del oído.

5. Utilice únicamente una rueda de disco abombado

con una capacidad nominal SUPERIOR a 32,000/ min. El uso de una rueda con una capacidad nominal INFERIOR a 32,000/min. y/o una rueda del tamaño incorrecto (véase ESPECIFICACIONES en la página 32) podría producir rotura de la rueda y proyección de fragmentos de la rueda, provocando la muerte o lesiones de gravedad.

6. No toque nunca las piezas móviles.

NO coloque NUNCA sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.

7. NO utilice NUNCA la herramienta sin los

protectores colocados en su lugar. NO utilice NUNCA esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.

8. Utilice la herramienta correcta.

No fuerce herramientas ni accesorios pequeños para realizar un trabajo pesado. No utilice las herramientas para fines no proyectados, por ejemplo, no utilice una sierra circular para cortar ramas o lenos.

9. NO utilice NUNCA una herramienta eléctrica para

aplicaciones que no sean las especificadas. NO utilice NUNCA una herramienta eléctrica para aplicaciones no especificadas en este Manual de instrucciones.

10. Maneje correctamente la herramienta.

Maneje la herramienta de acuerdo con las instrucciones ofrecidas aquí. No deje caer ni tire la herramienta. NO permita NUNCA que los niños ni otras personas no autorizadas ni familiarizadas con la operación de la herramienta utilicen ésta.

11. Mantenga todos los tornillos, pernos, y cubiertas

firmemente fijados en su lugar. Mantenga todos los tornillos, pernos, y cubiertas firmemente montados. Compruebe periódicamente su condición.

12. No utilice herramientas eléctricas si la carcasa o

la empuñadura de plástico está rajada. Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.

13. Las cuchillas y los accesorios deberán montarse

con seguridad en la herramienta. Evite lesiones personales y de otras personas. Las cuchillas, los accesorios de corte, y demás accesorios montados en la herramienta deberán fijarse con seguridad.

14. Mantenga limpio el conducto de ventilación del

motor. El conducto de ventilación del motor limpio para que el aire pueda circular libremente en todo momento. Compruebe frecuentemente y limpie el polvo acumulado.

15. Utilice las herramientas eléctricas con la tensión

de alimentación nominal. Utilice las herramientas eléctricas con las tensiones indicadas en sus placas de características. La utilización e una herramienta eléctrica con una tensión superior a la nominal podría resultar en revoluciones anormalmente altas del motor, en el daño de la herramienta, y en la quemadura del motor.

16. NO utilice NUNCA una herramienta defectuosa o

que funcione anormalmente. Si la herramienta parece que funciona anormalmente, produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de servicio autorizado por Hitachi.

17. NO deje NUNCA la herramienta en funcionamiento

desatendida. Desconecte su alimentación. No deje sola la herramientas hasta mientras no se haya parado completamente. 03Spa_GP3,5V_US 7/23/11, 10:153031 Español

18. Maneje con cuidado las herramientas eléctricas.

Si una herramienta eléctrica se ha caído o ha chocado inadvertidamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.

19. No limpie las partes de plástico con disolvente.

Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes. Limpie las partes de plástico con un paño suave ligeramente humedecido en agua jabonosa y después séquelas bien.

20. NUNCA utilice una rueda de disco abombada que

esté agrietada, deformada o gastada (consulte la sección MANTENIMIENTO E INSPECCIÓN en la página 37).

21. NUNCA utilice la amoladora en lugares en los que

las chispas generadas por la misma puedan causar una explosión, como cerca de materiales o gases inflamables.

22. NUNCA presione el botón pulsador mientras el eje

23. SIEMPRE utilice protección para los ojos que

satisfaga los requisitos de la última versión de la norma Z87.1 de ANSI.

24. SIEMPRE utilice una mascarilla para protegerse

contra el polvo o las partículas potencialmente dañinos generados durante la operación de la amoladora.

25. SIEMPRE sujete firmemente la empuñadura del

cuerpo y la empuñadura lateral cuando utilice la amoladora.

26. SIEMPRE realice una operación de prueba antes

de utilizar la amoladora.

27. SIEMPRE siga las instrucciones indicadas en este

manual cuando reemplace la rueda de disco abombado.

28. Tenga cuidado SIEMPRE con los objetos que

puedan estar enterrados o emparedados, tales como cables eléctricos. Si tocase un cable activo con esta herramienta, podría recibir una descarga eléctrica. Confirme que no haya ningún objeto enterrado o emparedado, como cables eléctricos, en el suelo, el techo, o en las paredes en los que vaya a trabajar.

29. Definiciones para las magnitudes utilizadas en esta

herramienta V ............... voltios Hz ............. hertzios A ............... amperios n ............... velocidad nominal W .............. vatios ............. Construcción de clase II ---/min ...... revoluciones por minuto

AISLAMIENTO DOBLE PARA OFRECER

UNA OPERACIÓN MÁS SEGURA

Para garantizar una operación más segura de esta herramienta eléctrica, HITACHI ha adoptado un diseño de aislamiento doble. “Aislamiento doble” significa que se han utilizado dos sistemas de aislamiento físicamente separados para aislar los materiales eléctricamente conductores conectados a la fuente de alimentación del bastidor exterior manejado por el operador. Por lo tanto, en la herramienta eléctrica o en su placa de características aparecen el símbolo “ ” o las palabras “Double insulation” (aislamiento doble). Aunque este sistema no posee puesta a tierra externa, usted deberá seguir las precauciones sobre seguridad eléctrica ofrecidas en este Manual de instrucciones, incluyendo la no utilización de la herramienta eléctrica en ambientes húmedos. Para mantener efectivo el sistema de aislamiento doble, tenga en cuenta las precauciones siguientes:

Esta herramienta eléctrica solamente deberá desensamblar y ensamblarla un CENTRO DE REPARACIONES AUTORIZADO POR HITACHI, y solamente deberán utilizarse con ella piezas de reemplazo genuinas de HITACHI.

Limpie el exterior de la herramienta eléctrica solamente con un paño suave humedecido en agua jabonosa, y después séquela bien. No utilice disolventes, gasolina, ni diluidor de pintura para limpiar las partes de plástico, ya que podría disolverlas.

¡GUARDE ESTAS INSTRUCCIONES

PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS

DESCRIPCIÓN FUNCIONAL

NOTA: La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica. NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual. Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica. NOMENCLATURA ADVERTENCIA: No utilice NUNCA una muela abrasiva, una muela de corte ni cualquier otra muela de más de 1" de diámetro. El uso de tales muelas puede provocar su rotura, aumentar el riesgo de producir lesiones resultantes del contacto con la muela o con fragmentos de muela. Modelo GP3V GP5V Motor Motor conmutador en serie monofásico Fuente de alimentación 120 V CA, 60 Hz, monofásica Corriente 4.7 A Velocidad de marcha en veciío 7,000 - 29,000 / min 2,000 - 8,300 / min Diametto máximo de la muela 1" (25 mm) 2" (50 mm) Capacidad de la boquilla de 1/4" (6.35 mm) 1/4" (6.35 mm) mordazas converrgentes Peso (sin cable) 4.0 lbs (1.8 kg) 4.2 lbs (1.9 kg) Boquilla de mordazas Tapa de apoyo (B) Interruptor Husillo Empuñadura lateral Soporte de la nariz Carcase Cubierta posterior GP3V 03Spa_GP3,5V_US 7/23/11, 10:153233 Español

Acabado de matrices para trabajos de prensas, para coladas a presión y para moldeo.

Acabado de terrajas, herramientas y otras piezas de pequeño tamaño.

Rectificado interno de herramientas y piezas de máquinas. ADVERTENCIA: Para evitar el riesgo de sufrir lesiones de gravedad, no utilice NUNCA esta amoladora con muelas abrasivas, muelas de corte y/u hojas de sierra.

ANTES DE LA OPERACIÓN

1. Fuente de alimentación

Cerciórese de que la fuente de alimentación que vaya a utilizar cumpla los requisitos indicados en la placa de características del producto.

2. Interruptor de alimentación

Cerciórese de que el interruptor de alimentación esté en la posición OFF. Si enchufase el cable de alimentación en un tomacorriente de la red con el interruptor en ON, la herramienta eléctrica comenzaría a funcionar inmediatamente, lo que podría provocar lesiones serias.

3. Cable prolongador

Cuando el área de trabajo esté alejada de la fuente de alimentación, utilice un cable prolongador de suficiente grosor y con la capacidad nominal. El cable prolongador deberá mantenerse lo más corto posible. ADVERTENCIA: Si un cable esta dañado deberá reemplazar o repararse.

4. Comprobación del tom-acorriente

Si el enchufe del cable de alimentación queda flojo en el tomacorriente, habrá que reparar éste. Póngase en contacto con un electricista cualificado para que realice las reparaciones adecuadas. Si utilizase un tomacorriente en este estado, podría producirse recalentamiento, lo que supondría un riesgo serio.

5. Verifique el sitio de trabajo y el área circundante

Asegúrese de verificar a fondo el área de trabajo y compruebe que se pueda trabajar en condiciones de seguridad.

6. Instalación de una muela

ADVERTENCIA: EL USO DE UNA RUEDA DE TAMAÑO

INADECUADO O UNA RUEDA CON UNA

VELOCIDAD DE ROTACIÓN NOMINAL

GRAVEDAD. Con el fin de evitar este riesgo, consulte la siguiente información sobre la velocidad de rotación nominal de la rueda y la siguiente ilustración para determinar la(s) dimensión(es) correcta(s) de la rueda. A continuación se mencionan algunas pautas: (a) Utilice ruedas con una clasificación nominal de 29,000/min para GP3V y 8,300/min para GP5V o más. La utilización de ruedas con una clasificación inferior podría causar una desintegración de éstas durante el funcionamiento y provocar lesiones personales graves. (b) La dimensión r debe ser siempre inferior a 1/2" (13 mm). Longitudes mayores pueden producir una vibración excesiva, rotura de la rueda, y el riesgo de lesiones de gravedad. (c) Cuando la dimensión d sea 1/4" (6.35 mm), el diámetro de la rueda (dimensión D) deberá ser menor que 1" (25 mm) para GP3V e inferior a 2” (50 mm para GP5V). No utilice NUNCA una rueda de mayor diámetro. (d) Cuando la dimensión d sea 1/8" (3.175 mm), el diámetro de la rueda (dimensión D) deberá ser menor que 3/8" (10 mm) para GP3V e inferior a 3/4” (20 mm para GP5V). (e) La dimensión L varía en función de la dimensión D. La dimensión L puede aumentar a medida que aumenta la dimensión D. Refiérase a la tabla siguiente: GP3V (Cuando r =1/2’’ (13 mm))

No apretar la boquilla de mordazas convergentes insertando un eje de diámetro inferior al del eje normal (1/4” (6.35 mm)) en el manguito portaherramienta. Esto dañará a la larga la boquilla de mordazas convergentes.

Cuando se instale una muela con eje, apretar la boquilla de mordazas convergentes después de haber aplicado una pequeña cantidad de aceite para usos (o aceite de máquinas de coser) a la parte cónica indicada en la Fig. 2.

7. Utilización de la empuñadura lateral (Fig. 4)

Asegúrese de utilizar la empuñadura lateral para evitar todo riesgo de descarga eléctrica importante. Fig. 3 Parte cónica Boquilla de mordazas Husillo Boquilla de mordazas Apretar Conecte la empuñadura lateral a la máquina de la siguiente manera. (1) Afloje el agarre de la empuñadura lateral e introdúzcala en la parte de la abrazadera del clavo de la máquina desde la parte de la brida del manguito de la empuñadura lateral. (2) Ajuste la empuñadura lateral en una posición adecuada para la operación y apriete fijamente el agarre de la empuñadura lateral.

OPERACIÓN DE LA AMOLADORA

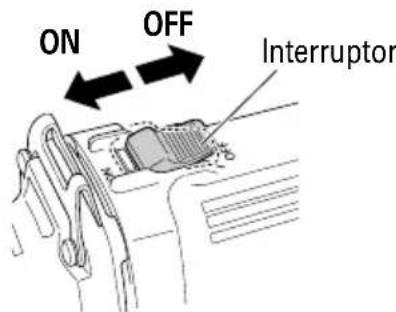

1. Encendido y apagado (Fig. 5)

(1) La herramienta se enciende deslizando la palanca del interruptor hacia el lado “ON”, y se apaga deslizándola hacia el lado “OFF”. (2) Cuando instale una muela nueva, “pruebe” la condición de la muela haciendo funcionar la amoladora durante 180 segundos, con la muela dirigida en dirección contraria a usted. No acerque nunca sus manos y su cuerpo a la rueda.

2. Ajuste del número de revoluciones

Estos modelos están equipados con un impulsor electrónico de velocidad variable e infinita y puede cambiar el número de revoluciones de acuerdo con un uso. Fig. 4 Fig. 5 Interruptor OFF

Empuñadura lateral Parte de la brida Apriete Afloje Agarre de la empuñadura lateral Manguito de la empuñadura lateral 03Spa_GP3,5V_US 7/23/11, 10:153435 Español Si gira y ajusta la escala del dial (Fig. 6) a 6, el número de revoluciones aumenta, y si lo gira y ajusta a 1, el número de revoluciones disminuye. Antes del uso, ajuste el número de revoluciones utilizando el dial. Utilice la tabla siguiente como una guía aproximada. NOTA: Tenga cuidado de no girar el dial a ningún valor por debajo de 1 o por encima de 6. PRECAUCIÓN

Cuando utilice la amoladora al lado de equipo de soldado, la velocidad giratoria puede ser inestable. No utilice la amoladora cerca de equipo de soldado.

Cuando se utiliza la herramienta a un valor distinto del de plena velocidad (escala del dial 6), el motor no puede ser enfriado suficientemente debido al menor número de revoluciones. Esto implicaría el riesgo de daños y quemadura en el motor antes de que empiece a funcionar el mecanismo de protección contra sobrecargas. Asegúrese de utilizar la herramienta aplicándola ligeramente contra la superficie del material cuando esté ajustada a cualquier valor distinto del de plena velocidad (escala del dial 6). Velocidad de Dial Uso rotación (/min) GP 3V GP 5V 1 Pulido, acabado 7,000 2,000

Eliminación de pintura 11,400 3,250 o revestimiento 3 Eliminación de 15,800 4,500 oxidación 4 Eliminación de 20,200 5,800 rebabas 5 Amolado 24,600 7,050 6 Amolado en basto 29,000 8,300 ADVERTENCIA: No presione a la fuerza la amoladora contra la superficie que desee amolar. la presión excesiva podría resultar en rotura de la rueda y en lesiones serias. También podría dañar la superficie que esté amolando o el motor de la amoladora.

3. Precauciones durante el funcionamento

(1) Presionar ligeramente la muela contra el material para ser rectificado. Cuando se rectifiquen los materiales serán necesarias muchas revoluciones. Utilizar una amoladora de gran velocidad minimizando la fuerza de presión. (2) Preparación de la muela Después de instalar la muela, corregir el desvío del centro de la muela utilizando una reacondicionadora (venta por separado). Si el centro de la muela fuese excéntrico, no solamente se logrará un acabado preciso sino que aumentarán las vibraciones de la amoladora disminuyendo su precisión y su duración. Una muela obstruida o desgastada ensuciará el acabado de la superficie o disminuirá la eficiencia del material ya rectificado. Preparar de vez en cuando la muela utilizando una reacondicionadora. Fig. 6 Dial 03Spa_GP3,5V_US 7/23/11, 10:153536 Español

MANTENIMIENTO E INSPECCIÓN

Antes de realizar el mantenimiento o la inspección de la amoladora, cerciórese de desconectar la alimentación y de desenchufar el cable de alimentación del tomacorriente.

El uso de una muela agrietada, deformada o dañada puede ocasionar roturas de la rueda, así como lesiones de gravedad.

1. Inspección de la muela

Cerciorarse de que la muela no tenga ranuras ni defectos en la superficie.

2. Inspección de los tornillos de montaje

Inspeccione regularmente todos los tornillos de montaje y asegúrese de que estén apretados adecuadamente. Si hay algún tornillo flojo, apriételo inmediatamente. ADVERTENCIA: La utilización de esta amoladora recta con tornillos flojos es extremadamente peligroso.

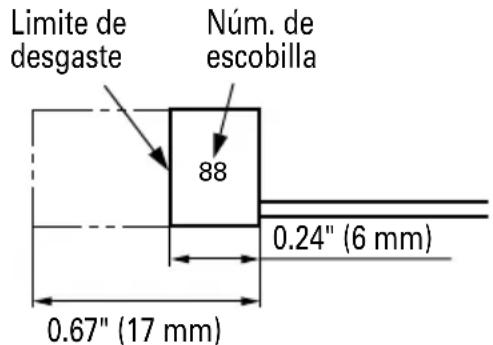

3. Inspeccionar los carbones de contacto (Fig. 7)

El motor utiliza escobillas de carbón, que son piezas fungibles. Reemplace las escobillas por otras nuevas cunado se hayan desgastado hasta su límite. Mantenga siempre limpias las escobillas para asegurar que se deslicen libremente dentro de los portaescobillas. PRECAUCIÓN

La utilización de esa amoladora recta con escobillas desgastadas más allá del límite dañará el motor. NOTA:

Utilice las escobillas HITACHI Núm. 88 indicadas en la Fig. 7.

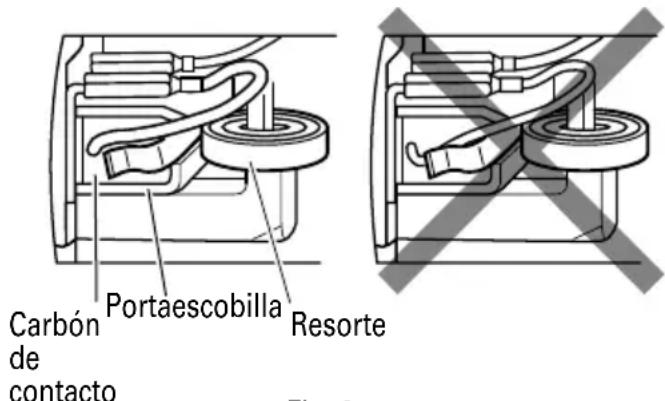

4. Reemplazo de las escobillas (Fig. 8)

<Desmontaje> (1) Afloje el tornillo autorroscante D4 que sujeta la cubierta de la cola y desmonte ésta. (2) Emplee la llave macho hexagonal auxiliar o un pequeño destornillador para tirar del borde del resorte helicoidal que empuja hacia abajo el carbón de contacto extraiga el dorde del resorte hacia afuera el soporte del carbón de contacto. (3) Extraiga la sección del soporte carbón de contacto en la sección del terminal del soporte del carbón de contacto y desqués extraiga el carbón de contacto de su soporte. <Montaje> (1) Insert el extremo del conductor helicoidal del carbón de contacto en la sección del terminal del soporte del carbón de contacto. (2) Insert el carbón de contacto en el soporte del mismo. (3) Emplee la llave macho hexagonal auxiliar o un pequeño destornillador para devolver el borde del resorte helicoidal hasta la cabeza del carbón de contacto. NOTA: Asegúrese de que el extremo del resorte no esté enganchado en el cable de conexión flexible. (4) Cierre la cubierta de la cola y apriete el tornillo autorroscante D4.

5. Mantenimiento y reparación

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE en un CENTRO DE REPARACIONES AUTORIZADO POR HITACHI. Fig. 7 Limite de desgaste Núm. de escobilla 0.24" (6 mm) 0.67" (17 mm)

contacto Portaescobilla Resorte 03Spa_GP3,5V_US 7/23/11, 10:153637 Español ACCESORIOS ADVERTENCIA: UTILICE únicamente repuestos y accesorios autorizados por HITACHI. NO utilice NUNCA repuestos o accesorios no previstos para usar con esta herramienta. Si tiene dudas en cuanto a la seguridad de usar determinado repuesto o accesorio junto con su herramienta, póngase en contacto con HITACHI. La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos. NOTA: Los accesorios están sujetos a cambio sin ninguna obligación por parte de HITACHI.

(1) Llave de tuercas (43/64’’(17 mm)) (Núm. de código 936638) ................................... 1 (2) Llave de tuercas (15/32’’(12 mm)) (Núm. de código 936553) .................................... 1 (3) Mango lateral (Núm. de código 329758) ........... 1 ACCESORIOS OPCIONALES ........ de venta por separado

Boquilla de mordazas convergentes (para ejes de 1/8’’(3.175 mm)) Las dimensiones y los métodos de manejo, a excepción del agujero del eje, son los mismos que para la boquilla de mordazas de 1/4’’(6 mm).

Las especificaciones están sujetas a cambio sin ninguna obligación por parte de HITACHI.

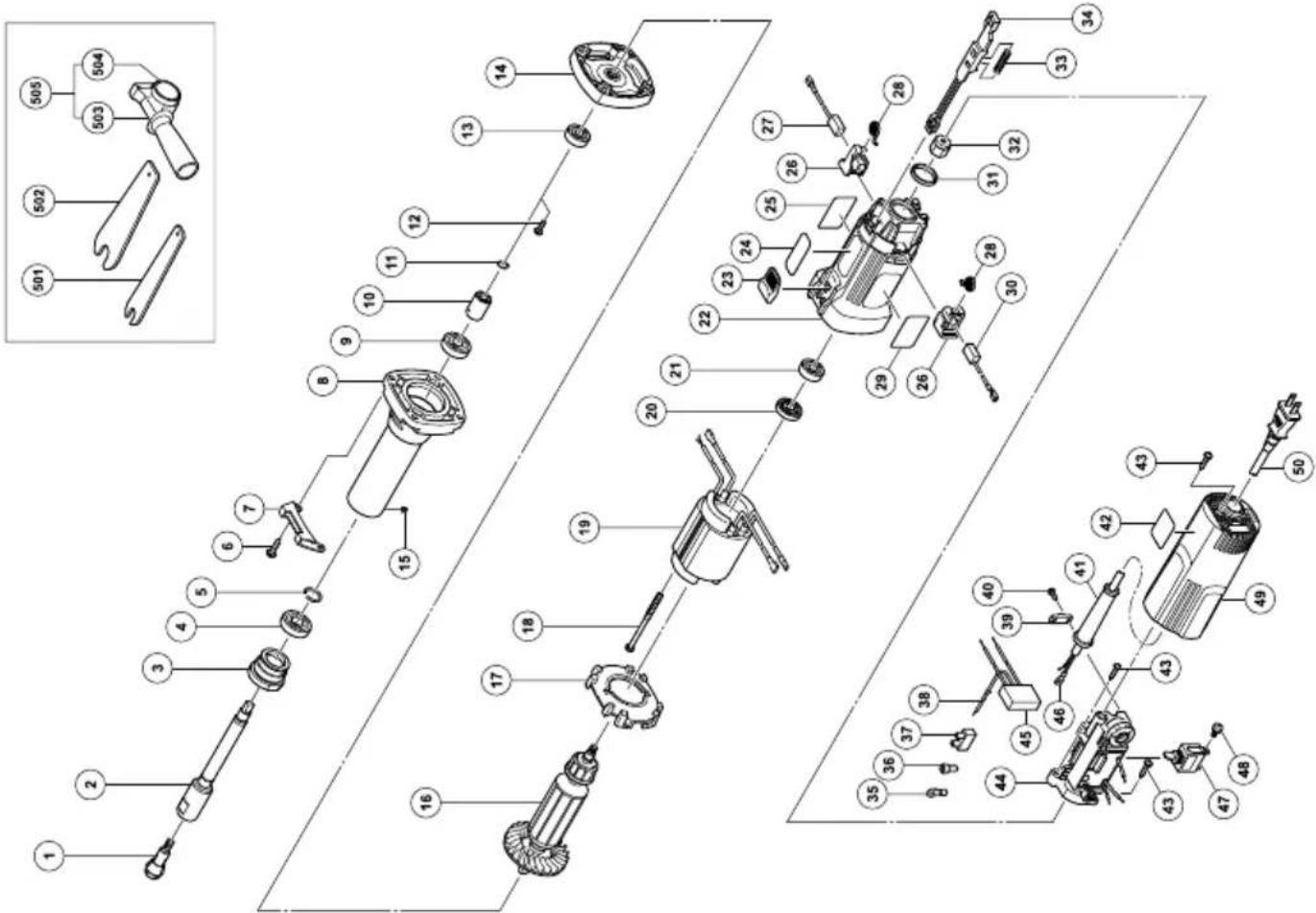

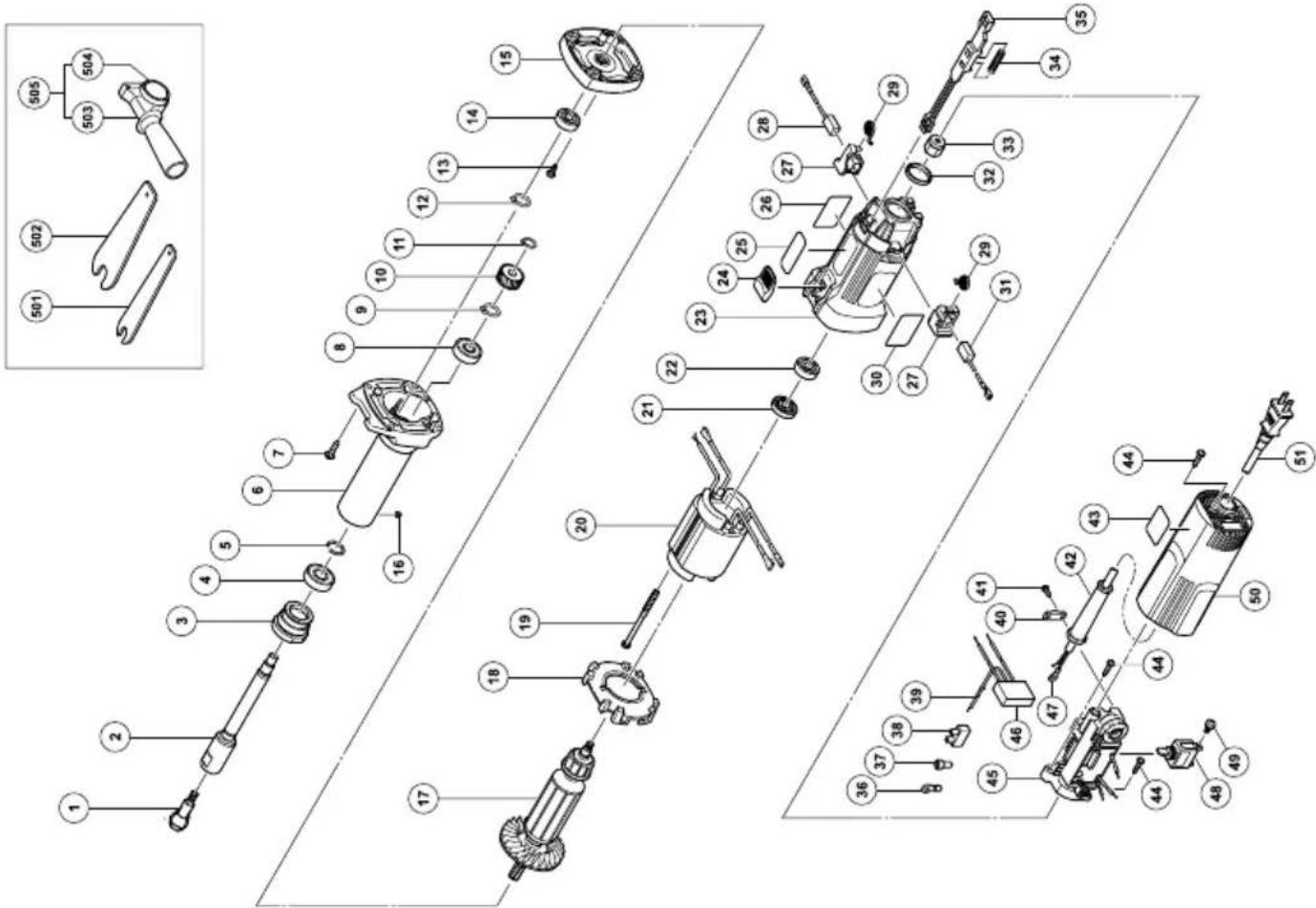

6. Lista de repuestos

La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi. Esta lista de repuestos será de utilidad si es presentada junto con la heramienta al Centro de Servicio Autorizado de Hitachi para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. MODIFICACIONES: Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes pueden ser modificadas sin previo aviso. 03Spa_GP3,5V_US 7/23/11, 10:153738 GP3V Item No. Part Name Q’TY 1 COLLET CHUCK 1 2 SPINDLE 1
