BCD 12/2 Li - Perforar Bavaria - Manual de uso y guía de instrucciones gratis

Marca	Bavaria
Modelo	BCD 12/2 Li
Tipo de producto	Taladro atornillador inalámbrico
Alimentación	Batería de iones de litio de 12 V
Velocidad en vacío	0-400 / 0-1500 rpm (2 velocidades)
Par máximo	21+1 ajustes (incluyendo posición de taladro)
Capacidad del portabrocas	Máx. 10 mm
Tipo de batería	Iones de litio
Tensión de carga	15 V
Corriente de carga	0,35 A
Tiempo de carga	Máx. 3-5 horas
Peso	1,2 kg
Nivel de presión acústica	81 dB(A)
Nivel de potencia acústica	92 dB(A)
Vibración (taladrado en metal)	≤ 2,5 m/s², K=1,5 m/s²
Vibración (atornillado)	≤ 2,5 m/s², K=1,5 m/s²
Sentido de giro	Derecha/izquierda, con bloqueo
Iluminación	Lámpara LED integrada
Indicador de carga de batería	3 LED en el aparato
Materiales perforables	Madera, metal, plástico
Mantenimiento	Limpiar con paño húmedo, no introducir agua en el interior
Garantía	24 meses

Preguntas frecuentes - BCD 12/2 Li Bavaria

¿Cómo cargar la batería del taladro BCD 12/2 Li?

Retire la batería del mango presionando el botón de liberación. Conecte el cargador a una toma de corriente (100-240 V). Coloque el cargador sobre la batería. El LED rojo indica carga, se apaga y el LED verde se enciende después de 3 a 5 horas. Si el LED rojo parpadea, la batería está defectuosa.

¿Cómo ajustar el par de apriete?

Gire el anillo de ajuste (pos. 1) al número de muescas deseado (21 posiciones + posición de taladro). Cuanto mayor sea el número, mayor será el par. Ajústelo solo cuando el aparato esté parado.

¿Cómo cambiar al modo taladro?

Gire el anillo de ajuste de par hasta la última muesca marcada con un símbolo de broca (posición de taladro). Esto desactiva el embrague deslizante y permite el par máximo.

¿Cómo cambiar el sentido de giro?

Utilice el interruptor deslizante sobre el interruptor de encendido/apagado. Deslícelo hacia la izquierda para avance (apretar), hacia la derecha para retroceso (aflojar). La posición central bloquea el interruptor. Conmute solo cuando esté parado.

¿Cómo seleccionar la velocidad?

Utilice el conmutador (pos. 7) en la parte superior del aparato. Posición 1 = velocidad lenta (0-400 rpm) para un par elevado, posición 2 = velocidad rápida (0-1500 rpm) para taladrar o atornillar rápidamente. Conmute solo cuando esté parado.

¿Qué hacer si la batería no se carga?

Verifique la presencia de tensión de red en el enchufe. Asegúrese de que los contactos del cargador y la batería estén limpios y hagan buen contacto. Si el problema persiste, el cargador o la batería pueden estar defectuosos. Contacte al servicio postventa.

¿Cómo interpretar la indicación de capacidad de la batería?

Presione el interruptor de encendido/apagado: 3 LED encendidos = batería llena; 2 o 1 encendido = carga residual suficiente; 1 parpadeante = batería vacía, recargue; todos parpadean = batería defectuosa, no usar más.

¿Qué equipo de protección debo usar?

Use gafas de protección, mascarilla antipolvo y protección auditiva (cascos antirruido). El nivel de ruido puede alcanzar 92 dB(A). Use guantes si es necesario.

¿Cómo limpiar y mantener el taladro?

Desconecte la batería antes de limpiar. Limpie el aparato con un paño limpio y húmedo (un poco de jabón), sin dejar que entre agua. No use productos agresivos. Las ranuras de ventilación deben estar libres de polvo.

¿Dónde encontrar piezas de repuesto?

Indique el tipo de aparato, el número de artículo y el número de identificación al hacer su pedido. Los precios e información están disponibles en www.isc-gmbh.info. Las piezas de desgaste incluyen el portabrocas y la batería.

MANUAL DE USUARIO BCD 12/2 Li Bavaria

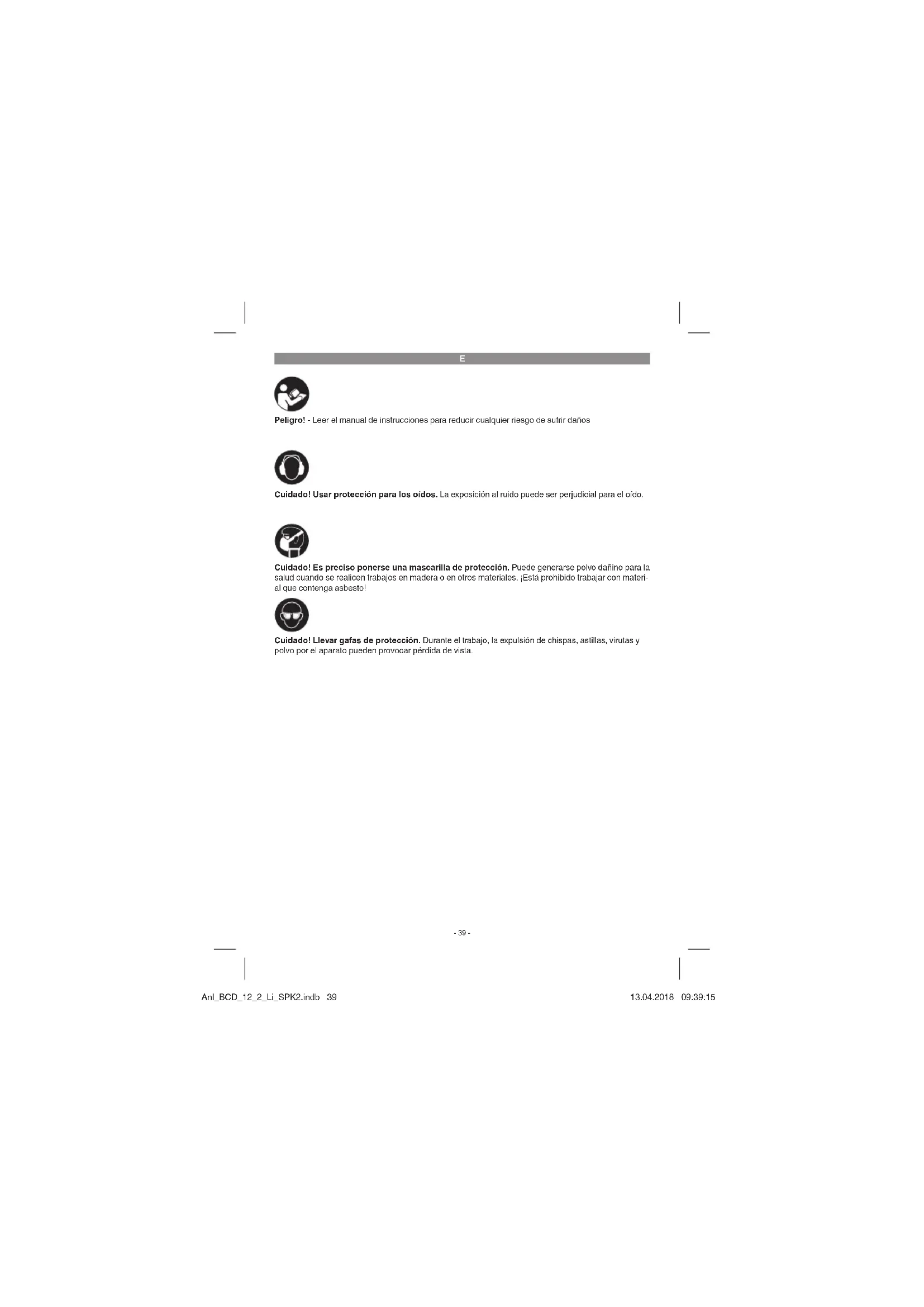

Livelli del momento torcente: 21+1

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños

Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.

Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con material que contenga asbesto!

Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y polvo por el aparato pueden provocar pérdida de vista.

-39-

E

Peligro!

Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar lesiones o daíos. Por este motivo, es preciso leer atentamente este manual de instrucciones/advertencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cualquier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertencias de seguridad. No nos hacemos responsables de accidentes o daíos provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad correspondientes en el prospecto adjunto.

Peligro!

Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas instrucciones e indicaciones puede provocar descargas, incendios y/o daños graves. Guarde todas las instrucciones de seguridad e indicaciones para posibles consultas posteriores.

2. Descripción del aparato y volumen de entrega

2.1 Descripción del aparato (fi g. 1)

1. Ajuste de par (anillo de ajuste)
2. Portabrocas de sujeción rápida
3. Interruptor de inversión de marcha
4. Interruptor On/Off
5. Batería
6. Cargador
7. Conmutador
8. Dispositivo de retención
9. Luz LED
10. Indicador de capacidad de batería

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Service Center o a la tienda especializada más cercana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.

• Abrir el embalaje y extraer cuidadosamente el aparato.
• Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).
• Comprobar que el volumen de entrega esté completo.
• Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.
• Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía.

Peligro!

¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jueguen con bolsas de plástico, láminas y piezas pequeñas! ¡Riesgo de ingestión y así xia!

• Taladro atomillador con bateria
Batería
• Cargador
• Manual de instrucciones original
• Instrucciones de seguridad

3. Uso adecuado

El taladro atomillador con batería está diseñado para atornillar y desatomillar tomillos, así como para taladrar en madera, metal y plástico.

Utilizar la máquina sólo en los casos que se indican explicitamente como de uso adecuado. Cualquier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades similares.

E

4. Características técnicas

Alimentación de tensión motor .....12 V c.c.

Velocidad marcha en vacío: ... 0-400/0-1500 r.p.m

Giro derecha-izquierda ......si

Diámetro de sujeción portabrocas: .. máx. 10 mm

Tensión de carga batería: 15 V c.c.

Corriente de carga de la batería: 0,35 A

Tensión de red del cargador:

100-240V\~ 50-60 Hz

Tiempo de carga: ____máx. 3-5 h

Tipo de batería: Li-Ion

Peso: 1,2 kg

Peligro!

Ruido y vibración

Los valores con respecto al ruido y la vibración se

determinaron conforme a la norma EN 60745.

Nivel de presión acústica L _u4 81 dB (A)

Imprecision K_BA .....3 dB

Nivel de potencia acústica L _246 ...... 92 dB (A)

Imprecisión K_ma ..... 3 dB

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para el oído.

Los valores totales de vibración (suma de vectores en las tres direcciones) se determinaron

conforme a la norma EN 60745.

Taladrado en metal

Valor de emisión de vibraciones a, ≤ 2,5 m/s²

Imprecisión K = 1,5 m/s²

Atornillado sin percusión

Valor de emisión de vibraciones a_n ≤ 2,5 m/s^2

Imprecisión K = 1,5 m/s²

El valor de emisión de vibraciones indicado se ha calculado conforme a un método de ensayo

normalizado, pudiendo, en algunos casos excepcionales, variar o superar el valor indicado dependiendo de las circunstancias en las que se utilice

la herramienta eléctrica.

El valor de emisión de vibraciones indicado puede utilizarse para comparar la herramienta con

olras.

El valor de emisión de vibraciones indicado tam-

bién puede utilizarse para una valoración preliminar de los riesgos.

¡Reducir la emisión de ruido y las vibracio-

nes al mínimo!

• Emplear sólo aparatos en perfecto estado.
  • Realizar el mantenimiento del aparato y limpiarlo con regularidad.
  • Adaptar el modo de trabajo al aparato.
  • No sobrecargar el aparato.
• En caso necesario dejar que se compruebe el aparato.
  • Apagar el aparato cuando no se esté utilizan-
  do.
  • Llevarguantes.

Cuidado!

Riesgos residuales

Incluso si esta herramienta se utiliza adecuadamente, siempre existen riesgos residuales. En función de la estructura y del diseño de esta herramienta eléctrica pueden producir- se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se utilice una mascarilla de protección antipolvo.
2. Lesiones auditivas en caso de que no se utilice una protección para los oídos adecuada.
3. Daños a la salud derivados de las vibraciones de las manos y los brazos si el aparato se utiliza durante un largo periodo tiempo, no se sujeta del modo correcto o si no se realiza un mantenimiento adecuado.

5. Antes de la puesta en marcha

Antes de la puesta en marcha del taladro per-
cutor a batería, es preciso leer las siguientes
advertencias:
1. Cargar la batería exclusivamente con el cargador que se suministra adjunto.
2. Utilice únicamente taladros afi lados, así como puntas portatornillo adecuadas.
3. Cuando taladre o atomille paredes y muros, compruebe que no exista ningún cable de electricidad o conducto de gas y agua escondidos.

E

6. Manejo

6.1 Carga de la batería (fi g. 2-3)

1. Extraer la batería (5) de la empuñadura (fi g. 2), pulsando para ello el dispositivo de retención (8).
2. Comprobar que la tensión de red coincida con la especificada en la placa de identificación del aparato.
3. Enchufar ahora el equipo de alimentación (6a) en la toma de corriente. El LED rojo en el equipo de alimentación (6a) se enciende.
4. Encajar el cargador (6b) en la batería (5). El LED rojo indica que la batería se está cargando.
5. Una vez fi nalizado el proceso de carga transcurridas de 3 a 5 horas, se vuelve a apagar el LED rojo y el verde se enciende.

Si solo parpadea el LED rojo, signifi ca que la batería está averiada. Quitar la batería. No se puede volver a emplear una batería de iones de litio defectuosa.

Es posible que la batería (5) se caliente durante el proceso de carga, lo que resulta normal.

En caso que no sea posible cargar la batería, comprobar que

- exista tensión de red en la toma de corriente. - exista buen contacto entre los contactos de carga del cargador.

En caso de que todavía no fuera posible cargar la batería, rogamos enviar

• elcargador

a nuestro servicio de asistencia técnica.

Es preciso recargar siempre a tiempo la batería para procurar que dure lo máximo posible. Esto es imprescindible en el caso de que note que se reduce la potencia del talador percutor a batería.

El atomillador con batería está equipado con un ajuste de par mecánico.

El par de giro para un tamaño determinado de tomillos se regula en el anillo de ajuste (1). El par de giro depende de varios factores:

• del tipo y dureza del material a tratar.
• del tipo y longitud de los tornillos utilizados.
• de las solicitaciones a las que se vea expuesta la atornilladura.

Se indicará que se ha alcanzado el par de giro cuando haga clic el acoplamiento.

¡Atención! Regule el anillo de ajuste para el par de giro solo cuando la herramienta esté detenida.

6.3 Taladrar (fi g. 4/pos. 1)

Para taladrar, posicionar el anillo de ajuste para el par en el último nivel „Broca“. En este nivel, el acoplamiento deslizante está fuera de servicio. Para taladrar puede utilizarse el par máximo.

6.4 Interruptor de inversión de marcha (fi g. 5/pos. 3)

Con el interruptor deslizante situado sobre el interruptor ON/OFF puede ajustar el sentido de giro del atornillador con batería y asegurar el atornillador contra una conexión involuntaria. Se puede elegir entre giro a la izquierda y giro a la derecha. Con el fi n de evitar que se dañe el engranaje, el sentido de giro sólo se deberá cambiar cuando la herramienta se haya detenido por completo. Si el interruptor deslizante se encuentra en la posición central, el interruptor ON/OFF está bloqueado.

6.5 Interruptor ON/OFF (fi g. 5/pos. 4)

Con el interruptor ON/OFF, se puede controlar de forma continua el número de revoluciones. Cuanto más se presione el interruptor, mayor será la velocidad del taladro.

6.6 Cambio de la 1ª a la 2ª velocidad (fi g. 4/pos. 7)

El aparato puede trabajar a una velocidad reducida o elevada, según la posición del conmutador de velocidades. Para evitar que el engranaje sufra daños el cambio de una velocidad a otra debería hacerse siempre estando el aparato desconectado.

6.7 Luz LED (fi g. 5/pos. 9)

La luz LED (9) ilumina los puntos de trabajo en caso de que no haya sufi ciente luz natural. La luz LED (9) se ilumina de forma automática en cuanto se pulsa el interruptor ON/OFF (4).

E

6.8 Indicador de capacidad de batería (fig. 5/pos. 10)

Pulsar el interruptor para acceder al indicador de capacidad de la batería (4). El indicador de capacidad de batería (10) le indica el estado de carga de la batería sirviéndose de 3 LEDs.

Los 3 LED están iluminados:

La batería está completamente cargada.

2 LED están iluminados:

La batería dispone de sufi ciente carga residual.

1 LED parpadea:

La batería está vacía, es preciso cargarla.

Todos los LED parpadean:

El proceso de carga ya no es posible. La batería está defectuosa. Está prohibido cargar una batería defectuosa. Sacar la batería del cargador.

6.9 Cambio de herramienta (fi g. 6)

¡Atención! Al realizar cualquier tipo de trabajo (p. ej., cambio de herramienta; mantenimiento; etc.) en el taladro, colocar el interruptor de inversión de marcha (3) en la posición central.

• Desenroscar el portabrocas (2).

- El orificio del portabrocas (a) debe ser lo suficientemente grande como para poder alojar la herramienta (broca o portatornillos).

- Elegir la herramienta adecuada. Introducir la herramienta al máximo posible en el orificio del portabrocas (a).

- Girar cerrando bien el portabrocas (2) y comprobar a continuación que la herramienta esté correctamente encajada.

6.10 Tornillos

Utilice preferentemente tornillos con autocentraje (p. ej., Torx, ranura en cruz), puesto que garanti-zan seguridad en el trabajo. Asegurarse de que coincida la forma y el tamaño del portatornillos y del tornillo. Realice el ajuste del par de giro, según se describe en las instrucciones, conforme al tamaño de los tornillos.

7. Mantenimiento, limpieza y pedido de piezas de repuesto

Peligro!

Desenchufar siempre antes de realizar algún trabajo de limpieza.

7.1 Limpieza

• Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.
• Se recomienda limpiar el aparato tras cada uso.
• Limpiar el aparato con regularidad con un paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrian deteriorar las piezas de plástico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica.

7.2 Mantenimiento

No hay que realizar el mantenimiento a más piezas en el interior del aparato.

7.3 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos siguientes:

- Tipo de aparato

• No. de artículo del aparato

• No. de identidad del aparato

• No. del recambio de la pieza necesitada.

Encontrará los precios y la información actual en www.isc-gmbh.info

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecuada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

-43-

E

9. Almacenamiento

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 5 y 30 °C. Guardar la herramienta eléctrica en su embalaje original.

-44-

E

Sólo para países miembros de la UE

No tirar herramientas eléctricas en la basura casera.

Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológico para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución:

El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a recicular adecuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de ISC GmbH.

Nos reservamos el derecho a realizar modifi caciones técnicas

-45-

E

Información de servicio

En todos los países mencionados en el certificado de garantía disponemos de distribuidores competentes cuyos datos de contacto podrán consultar en dicho certificado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo
Piezas de desgaste* Portabrocas, Bateria
Material de consumo/Piezas de consumo* Adaptadores portatomillos/brocas
Falta de piezas

*ino tiene por qué estar incluido en el volumen de entrega!

En caso de deficiencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?
¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?
- ¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)? Describa ese fallo en el funcionamiento.

E

Certifi cado de garantía

Estimado cliente:

Nuestros productos están sometidos a un estricto control de calidad. No obstante, si este aparato no funcionase correctamente, lo lamentamos sinceramente y le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía o a la tienda donde ha comprado el aparato. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas naturales que no desean emplear este producto en el marco de su actividad comercial ni autónoma. Estas condiciones de garantía regular prestaciones adicionales de garantía que el fabricante abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato.

Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.

1. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento.

- Daños en el aparato ocasionados por aplicaciones Impropias o Indebidas (como, p. ej., sobrecarga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o influencias externa (como, p. ej., daños por caídas).

- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido por el uso.

1. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho de garantía debe hacerse válido, antes de finalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.

2. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info. Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envien sin el comprobante pertinente o sin la placa de identificación puesto que resulta difícil clasificarlos del modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.

Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones.

-47-

Corrente de carga do acumulador: 0,35 A

for: ....

100-240V\~ 50-60 Hz

Tempo de carga: ......máx. 3-5 horas

Tipo de acumulador: Li-Ion

Peso: 1,2 kg

Perigo!

Ruído e vibração

Estimado(a) cliente,
