Tipo de producto	Campana extractora empotrable
Marca	Seenergy
Modelo	Incasso Base 50
Ancho	50 cm
Profundidad	Aproximadamente 50 cm (estándar empotrable)
Altura (empotrada)	Aproximadamente 15-20 cm (variable según instalación)
Alimentación eléctrica	220-240 V ~ 50/60 Hz
Potencia máxima	Aproximadamente 200-300 W (motor + iluminación)
Tipo de iluminación	Lámpara halógena (20 W máx por lámpara)
Número de velocidades	3 velocidades + función intensiva
Función intensiva	Sí, 10 minutos y luego retorno automático
Temporizador	Sí, apagado automático 15 minutos
Función Clean Air	Sí, ciclo de 10 minutos por hora
Tipo de filtro antigrasa	Filtros metálicos o acrílicos lavables
Filtro de carbón activo	Opcional para versión recirculación
Mantenimiento filtros antigrasa	Lavar cada 2 meses (máximo)
Reemplazo filtro carbón	Cada 4 meses (no regenerable)
Distancia mínima a la placa de cocción	65 cm (recomendado)
Clase eléctrica	Clase II (doble aislamiento)
Peso aproximado	aproximadamente 6 kg
Funciones de seguridad	Apagado automático posible, señal saturación filtros

Preguntas frecuentes - Incasso Base 50 Seenergy

¿Cómo instalar la campana Incasso Base 50?

La instalación debe ser realizada por un profesional. La campana se empotra en un elemento superior. Respete una distancia mínima de 65 cm entre la campana y la placa de cocción. Utilice 8 tornillos adecuados al mueble (no incluidos). Retire la rejilla D presionando las teclas laterales A para acceder a los puntos de fijación.

¿Cuál es la diferencia entre versión evacuación y recirculación?

En la versión evacuación, el aire se expulsa al exterior mediante un conducto mural. En la versión recirculación, el aire se filtra con filtros de carbón activo (vendidos por separado) y se devuelve a la habitación. Su campana puede funcionar en ambos modos según la instalación.

¿Cómo limpiar los filtros antigrasa?

Lave los filtros antigrasa cada 2 meses como máximo, a mano con un detergente líquido neutro no abrasivo o en lavavajillas a baja temperatura y ciclo corto. Los filtros acrílicos deben lavarse a mano y reemplazarse después de aproximadamente 6 lavados.

¿Cuándo hay que reemplazar el filtro de carbón activo?

El filtro de carbón activo no regenerable debe reemplazarse cada 4 meses como máximo. La frecuencia depende del uso de la campana y el tipo de cocción. Un indicador de saturación en el panel de control señala la necesidad de reemplazo.

¿Cómo reemplazar las lámparas halógenas?

Para cambiar las lámparas halógenas B, empuje hacia abajo desde el interior de la campana con dos dedos (Fig.7). Reemplácelas con una lámpara del mismo tipo y potencia (máx 20 W). Utilice únicamente bombillas idénticas a las originales.

¿Qué significan los parpadeos del indicador?

Si la pantalla C parpadea mostrando F alternativamente con la velocidad, los filtros antigrasa deben lavarse. Si muestra A, los filtros de carbón activo deben reemplazarse o limpiarse. Reinicie la memoria presionando 5 segundos la tecla A después del mantenimiento.

¿Cómo usar la función Clean Air?

Cuando la campana esté apagada, presione la tecla E durante 2 segundos. El motor se enciende automáticamente 10 minutos cada hora en la primera velocidad. Para desactivar, presione E o cualquier otra tecla (excepto iluminación). La pantalla muestra un movimiento rotatorio y luego la letra C fija.

¿Por qué no se enciende la campana?

Verifique la alimentación eléctrica (fusible 3A) y que el enchufe sea accesible. Si el cable está dañado, haga que un profesional lo reemplace. Asegúrese de que la campana esté correctamente conectada. En caso de duda, contacte a un electricista calificado.

¿Se puede usar la campana sin filtro de carbón en versión evacuación?

Sí, en la versión evacuación, los filtros de carbón no son necesarios. Solo los filtros antigrasa son obligatorios. Los filtros de carbón solo se requieren para la versión recirculación para purificar el aire devuelto a la habitación.

¿Cómo reiniciar el indicador de saturación de los filtros?

Después de limpiar o reemplazar los filtros, presione la tecla A (iluminación) durante aproximadamente 5 segundos hasta que el indicador deje de parpadear. La memoria electrónica se reinicia.

MANUAL DE USUARIO Incasso Base 50 Seenergy

CAMPAÑA EXTRACTORA - Manual de uso D CAMPANA EXTRACTORA - Manual de uso E CAMPANA EXTRACTORA - Manual de uso F CAMPANA EXTRACTORA - Manual de uso GB CAMPANA EXTRACTORA - Manual de uso NL CAMPANA EXTRACTORA - Manual de uso P CAMPANA EXTRACTORA - Manual de uso CZ CAMPANA EXTRACTORA - Manual de uso DK CAMPANA EXTRACTORA - Manual de uso FIN CAMPANA EXTRACTORA - Manual de uso GR CAMPANA EXTRACTORA - Manual de uso H CAMPANA EXTRACTORA - Manual de uso N CAMPANA EXTRACTORA - Manual de uso PL CAMPANA EXTRACTORA - Manual de uso RUS CAMPANA EXTRACTORA - Manual de uso S CAMPANA EXTRACTORA - Manual de uso

A

B

C

Fig.1

Fig.2

Fig.3

Fig.4

Fig.4B Fig.5

Fig.6

Fig.7

Fig.8

Fig.10 Fig.11

Fig.12

ESPAÑOL

GENERALIDADES

Lea atentamente el contenido del presente libro de instrucciones, pues contiene indicaciones importantes para la seguridad en la instalación, el uso y el mantenimiento. Consérvelo para una posible consulta posterior. El aparato ha sido diseñado para el uso en versión aspiradora (evacuación de aire hacia el exterior - Fig.1B), filtrante (reciclaje del aire en el interior - Fig.1A) o con motor exterior (Fig.1C).

SUGERENCIAS PARA LA SEGURIDAD

1. Preste atención si funcionan contemporáneamente una campana aspirante y un quemador o una chimenea que toman el aire del ambiente y están alimentados por energía que no sea eléctrica, pues la campana aspirante toma del ambiente el aire que el quemador o la chimenea necesitan para la combustión. La presión negativa del local no debe superar los 4 Pa (4x10-5 bares). Para un funcionamiento seguro, realice primero una adecuada ventilación del local. Para la evacuación externa, aténgase a las disposiciones vigentes en su país.

Antes de enchufar el modelo a la corriente eléctrica:

• Controle los datos de matrícula (que se encuentran en el interior del aparato) para constatar que la tensión y la potencia correspondan a las de la red y que el enchufe de conexión sea idóneo. En caso de dudas, recurra a un electricista calificado.
• Si el cable de alimentación está dañado, se debe cambiar con un cable o conjunto especial de cables que pueda suministrar tanto el fabricante como el servicio de asistencia técnica.
• Conecte el dispositivo a la red de alimentación a través de un enchufe con fusible de 3A o a los dos cables de la línea bifásica protegidos por un fusible de 3A.

2. ¡Atención!

En determinadas circunstancias los electrodomésticos pueden ser peligrosos.

A) No intente controlar los filtros cuando la campana está en funcionamiento. B) Durante el uso prolongado de la instalación de iluminación o inmediatamente después, no toque las lámparas ni las zonas adyacentes a ellas.

C) Está prohibido cocinar a fuego directo debajo de la campana.

D) Evite dejar la llama libre porque pueda dañar los filtros y constituya un riesgo de incendio. E) Controle constantemente los alimentos fritos para evitar que el aceite sobrecalentado se prenda fuego. F) Antes de efectuar cualquier operación de mantenimiento, desconecte la campana de la red eléctrica. G) Este aparato no debe ser utilizado por niños o personas que necesiten de supervisión. H) Controle que los niños no jueguen con el aparato. I) Cuando la campana se utilice simultáneamente con aparatos que queman gas u otros combustibles, el ambiente debe estar adecuadamente ventilado. L) Si las operaciones de limpieza no se realizan respetando las instrucciones, hay peligro de incendio.

Este aparato está fabricado en conformidad con la Norma Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Controlando que este producto sea eliminado de modo correcto, el usuario contribuye a prevenir consecuencias negativas para el ambiente y la salud.

El símbolo en el producto o en la documentación adjunta indica que este producto no debe ser tratado como residuo doméstico, sino que debe ser entregado a un punto de recolección para reciclar aparatos eléctricos y electrónicos. Elimínelo siguiendo las normas locales para la eliminación de desechos. Para mayor información sobre el tratamiento, recuperación o reciclaje de este producto, llame a la autoridad local encargada, al servicio de recolección de desechos o a la tienda en la cual ha comprado el producto.

INSTRUCCIONES PARA LA INSTALACIÓN

Las operaciones de montaje y conexión eléctrica deben ser efectuadas por personal especializado. - Utilice guantes de protección antes de realizar las operaciones de montaje.

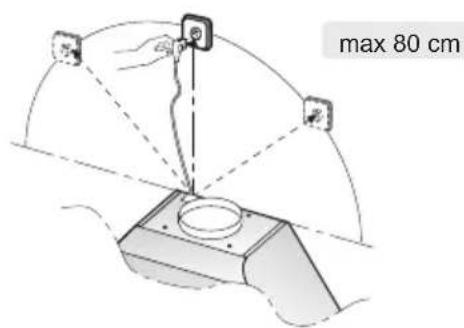

• Instalación eléctrica:
• El aparato está construido en clase II, por lo tanto no se debe conectar ningún cable a la toma de tierra. La posición del enchufe debe ser de fácil acceso una vez instalado el aparato. Si el aparato posee un cable sin enchufe, para conectarlo a la red eléctrica es necesario instalar entre el aparato y la red de suministro un interruptor omnipolar con una apertura mínima de 3 mm entre los contactos y las dimensiones adecuadas para la energía, conforme con las normas vigentes.
• La conexión a la corriente eléctrica debe realizarse de la siguiente manera: MARRÓN = L línea, AZUL = N neutro.
• La distancia mínima entre la superficie de soporte de los recipientes de cocción en el dispositivo de cocción y la parte más baja de la campana de cocina debe ser de al menos 65 cm. Si debe usarse un tubo de conexión compuesto de dos o más partes, la parte superior debe estar fuera de la parte inferior. No conecte la descarga de la campana a un conductor en el que circule aire caliente o que sea utilizado para evacuar los humos de aparatos alimentados por una energía que no sea eléctrica.
• En el caso de montaje del aparato en la versión aspirante, predisponer el orificio de evacuación de aire.
• Se aconseja el uso de un tubo de evacuación de aire con el mismo diámetro que la boca de salida de aire. El uso de una reducción podrá disminuir las prestaciones del producto y aumentar el ruido.

- Instalación:

Para instalar la campana de manera correcta debe seguirse el siguiente esquema:

1. Montaje de la campana en la parte inferior del mueble colgante.
2. Elección de la versión extractora (extractora Fig.1A o filtrante Fig.1B).

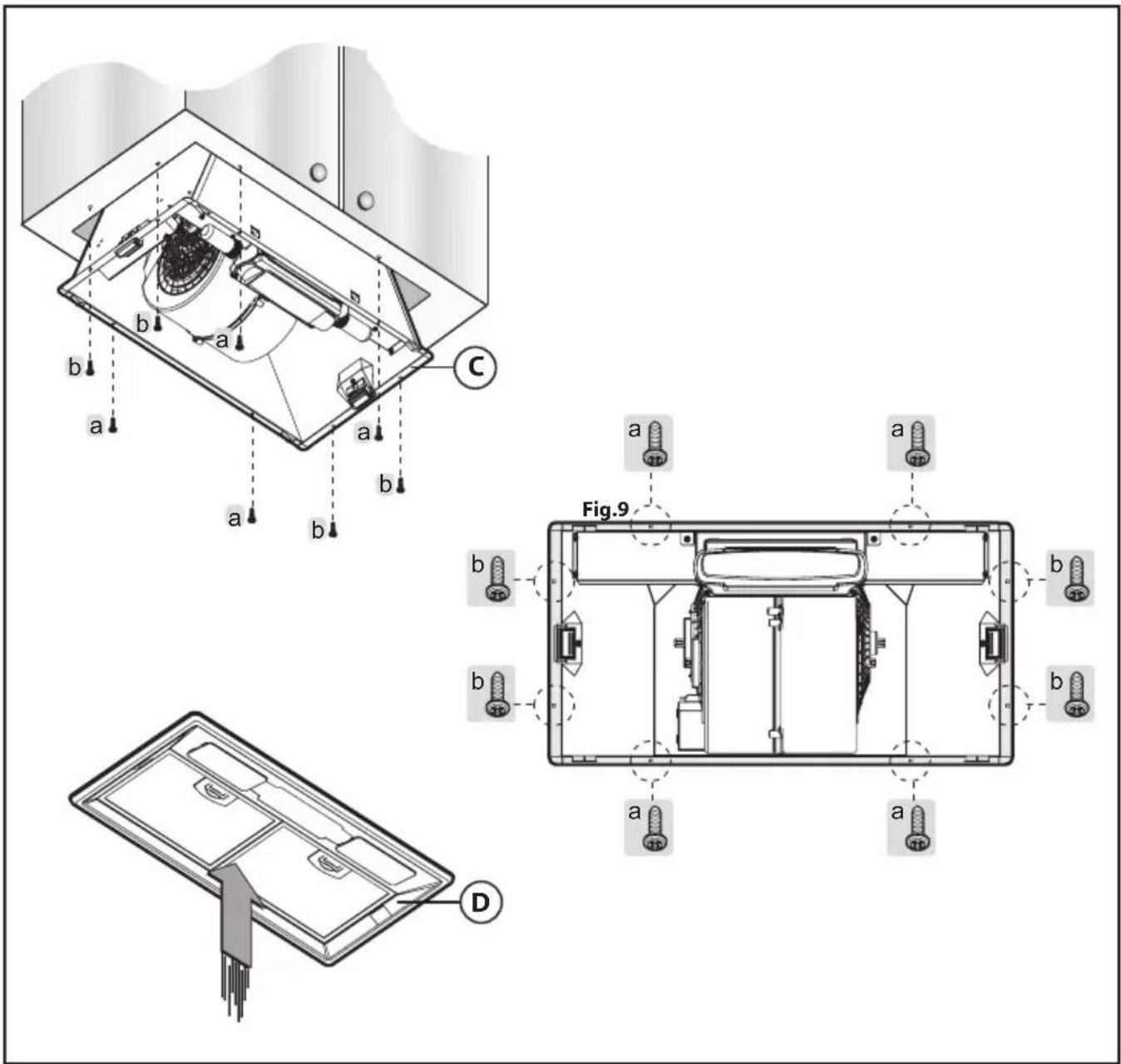

- Montaje de la campana en la parte inferior del mueble colgante:

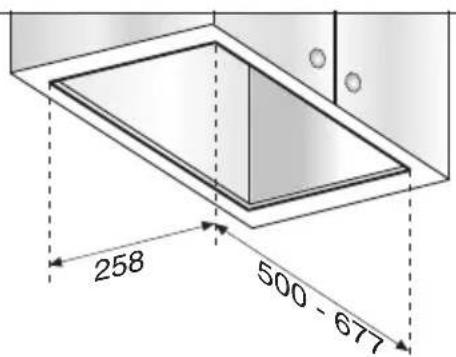

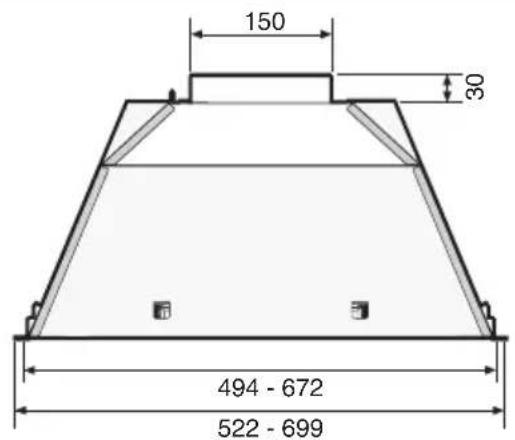

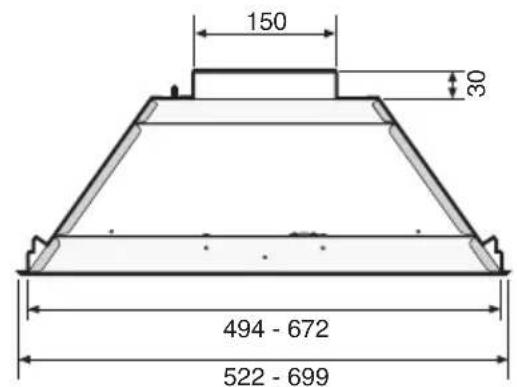

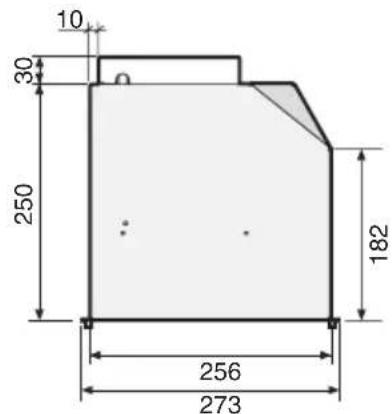

Este tipo de aparato debe empotrarse en un armario colgante o en otro soporte. Las medidas de la campana se indican en la figura 2. Antes de fijar la campana, quitar la rejilla D, presionando las dos teclas laterales A según se indica en la figura 3. Para fijarla emplear 8 tornillos idóneos (no en dotación) para el tipo de mueble. Para una instalación correcta de la campana, fijar antes los 4 tornillos A y luego los 4 tornillos B siguiendo el esquema de la figura 4. Una vez que la campana se ha fijado a la parte inferior del armario colgante, colocar la rejilla D (Fig.4) en su sede. Durante esta operación prestar atención para que la rejilla D quede enganchada de forma correcta.

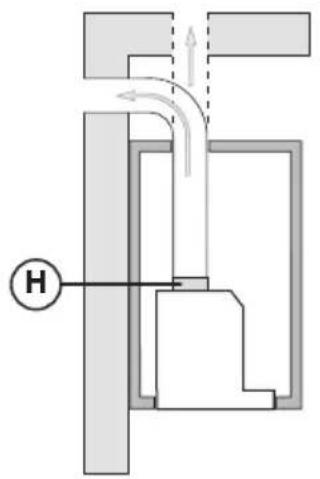

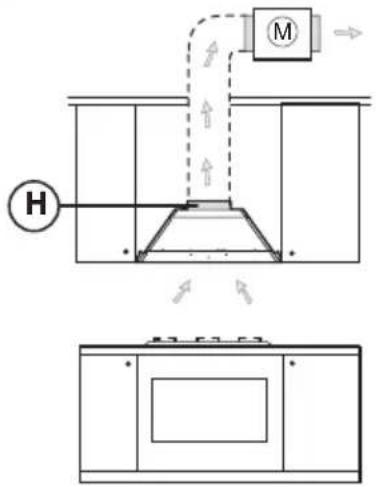

Con este tipo de instalación el aparato descarga los vapores al exterior a través de una canalización existente. Para ello hay que comprar un tubo mural telescópico del tipo previsto por la normativa vigente, no inflamable y encajarlo en la arandela H (Fig.1A).

- Versión filtrante:

Para transformar la campana de la versión aspirante a la versión filtrante, solicite a su revendedor los filtros de carbono activo. Los filtros deben ser aplicados al grupo aspirante colocado en el interior de la campana, centrándolos y girándolos 90° hasta el tope (Fig.6). Para efectuar esta operación, quite la rejilla D (Fig.3). El aire se devuelve al ambiente por un tubo de evacuación del aire que pasa a través del mueble y está conectado a la brida H (Fig.1B).

USO Y MANTENIMIENTO

• Se recomienda poner en funcionamiento el aparato antes de proceder a la cocción de un alimento cualquiera. Se recomienda también dejar funcionar el aparato durante 15 minutos después de haber finalizado la cocción para lograr una evacuación completa del aire viciado. El buen funcionamiento de la campana depende de la realización de un correcto y constante mantenimiento; se debe prestar una atención particular al filtro antigrasa y al filtro de carbón activo.
• El filtro antigrasa cumple la función de retener las partículas

grasas en suspensión en el aire, por lo que se puede obstruir en relación al tiempo de uso.

• Para prevenir el peligro de incendio, cada 2 meses máximo se deben lavar los filtros antigrasa a mano, usando detergentes líquidos neutros no abrasivos, o sino en el lavavajillas a baja temperatura y ciclos breves.
• En caso de uso de filtros antigrasa acrílicos, lave a mano cada 2 veces, utilizando detergentes líquidos neutros no abrasivos, y sustitúyalos aproximadamente cada 6 lavados.
• Después de algunos lavados pueden cambiar de color. Esto no da derecho a reclamar su sustitución.

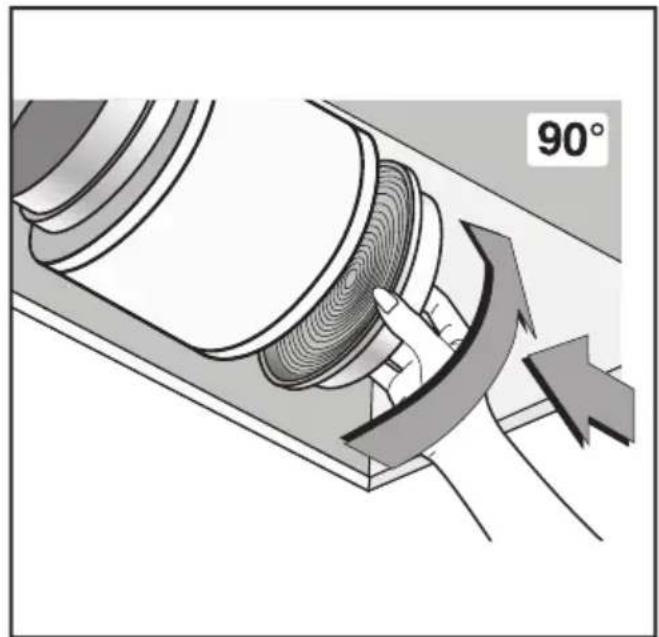

• Los filtros de carbón activado sirven para depurar el aire que se vuelva a inyectar en el ambiente, con el objetivo de atenuar los olores desagradables que genera la cocción.
• Los filtros de carbón activado no regenerables deben cambiarse cada 4 meses como máximo. La saturación del carbón activado depende del uso más o menos prolongado del aparato, del tipo de cocina y de la regularidad con que se limpie el filtro antigrasa.
• Antes de volver a montar los filtros antigrasa y los filtros de carbón activado regenerables, se los deben secar bien.
• Limpie frecuentemente la campana, tanto interna como externamente, usando un paño humedecido con agua o detergentes líquidos neutros no abrasivos.
• La instalación de luz se diseñó para el uso durante la cocción y no para usos prolongados de iluminación general del ambiente. Emplearla de esta forma disminuye notablemente la duración media de las lámparas.
• Atención: no respetar las advertencias de limpieza de la campana y de sustitución y limpieza de los filtros comporta riesgos de incendio. Por tanto, es recomendable atenerse a las instrucciones sugeridas.

- Sustitución de los paneles de aluminio:

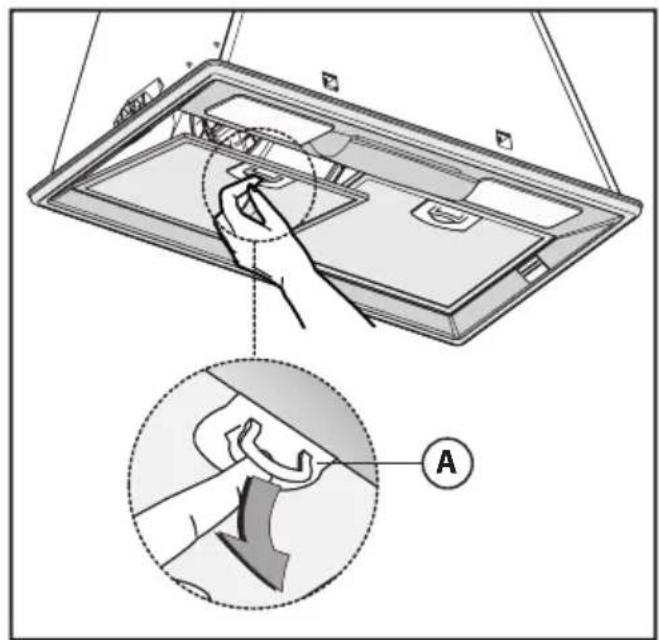

Para extraer los paneles de aluminio, tire de ellos como se indica en la Fig.4B.

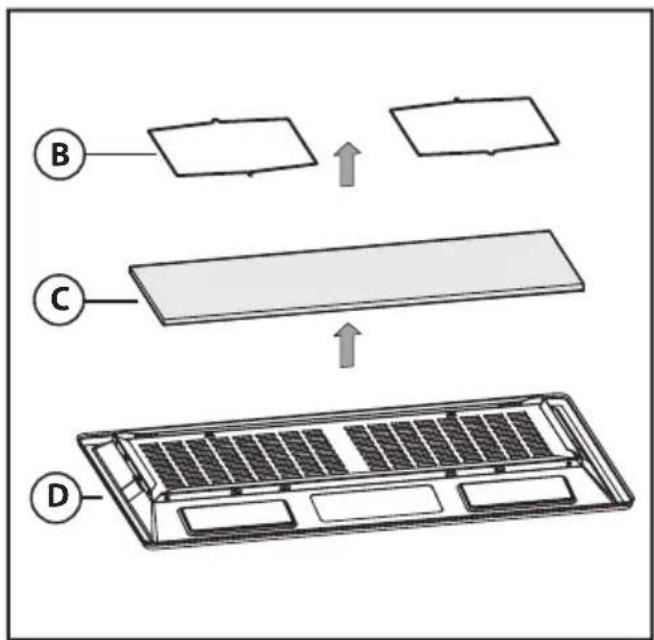

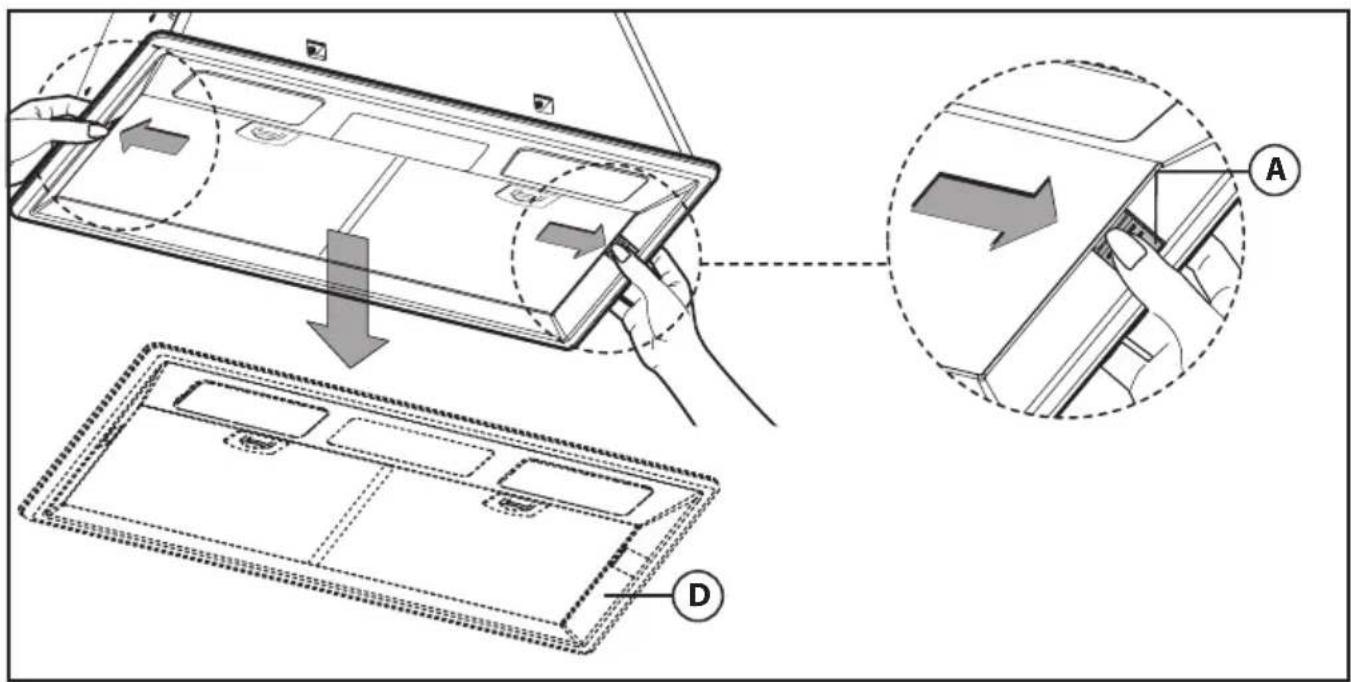

- Sustitución de los paneles acrílicos o metálicos:

Para extraer los paneles acrílicos o metálicos, es necesario retirar la rejilla D presionando las dos teclas laterales A, como se indica en la figura 3. Quitar los dos topes de sujeción B (Fig.5) y el panel acrílico o metálico C. Para volver a ensamblar la pieza, realizar la operación inversa.

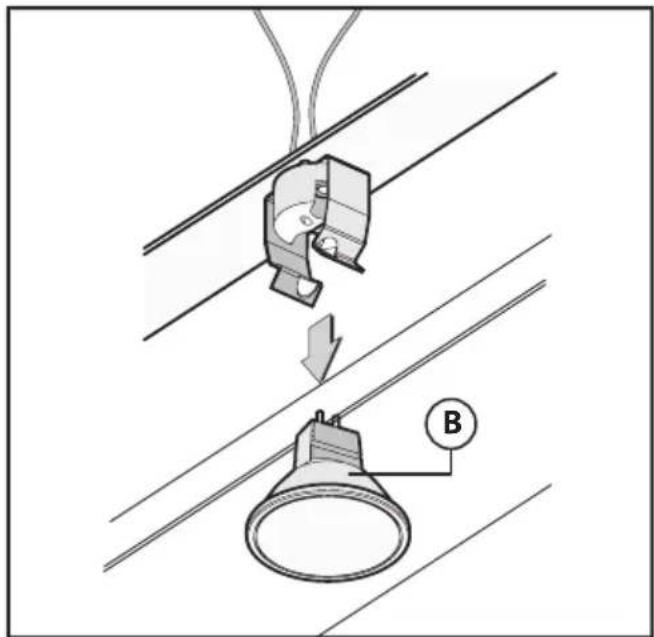

- Sustitución de las lámparas halógenas (Fig.7):

Para sustituir las lámparas halógenas B, desde el interior de la campana empuje hacia abajo con dos dedos, como se indica en la Fig.7. Sustitúyalas con lámparas del mismo tipo.

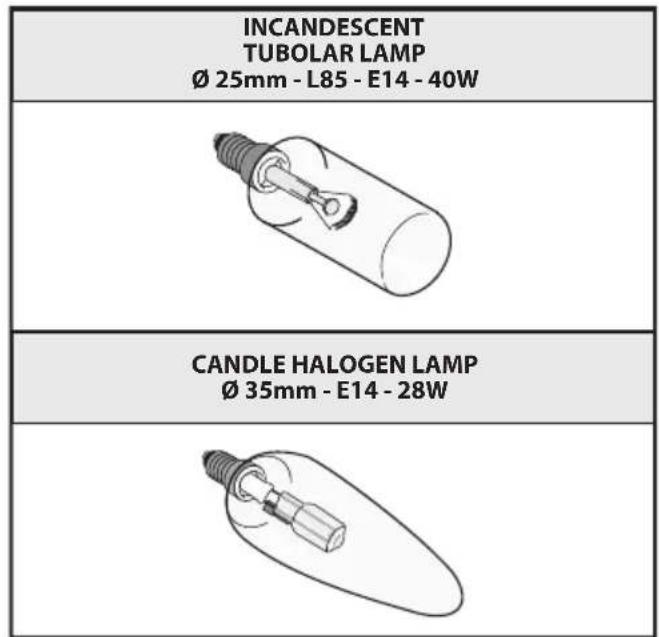

- Sustitución de las lámparas incandescentes/halógenas (Fig.12):

Utilice solo lámparas del mismo tipo y vataje que las instaladas en el aparato.

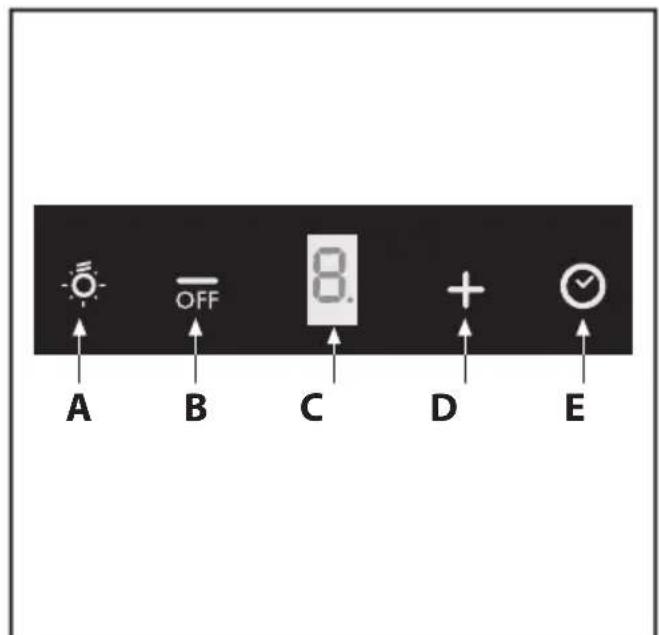

- Mandos (Fig.8):

Botón A = Enciende/apaga las luces.

Botón B = Enciende/apaga la campana. El aparato se pone en marcha en la 1ª velocidad. Si la campana está encendida, apriete el botón 2 segundos para apagar. Si la campana está en la 1ª velocidad, no hay que apretar el botón para apagar. Disminuya la velocidad del motor.

Display C = Indica la velocidad del motor seleccionada y la puesta en marcha del temporizador.

Botón D = Enciende la campana. Aumenta la velocidad del motor. Pulsando el pulsador de la tercera velocidad se introduce la función intensiva por 10 minutos; después el aparato vuelve a funcionar a la velocidad de funcionamiento al momento de

la activación. Durante esta función el display parpadea.

Botón E = El temporizador temporiza las funciones, al momento de la activación, por 15 minutos. Después de este tiempo, el aparato vuelve a funcionar a la velocidad de funcionamiento al momento de la activación.

Si oprime el botón E por un par de segundos, cuando el aparato está apagado, se activa la función "clean air". Que enciende el motor en la primera velocidad a 10 minutos por cada hora. Durante el funcionamiento bajo, se debe visualizar en el display un movimiento giratorio de los segmentos periféricos. Transcurrido dicho tiempo el motor se apaga, y se visualiza la letra "C" fija en el display, después de 50 minutos este arranca de nuevo por otros 10 minutos y así sucesivamente. Para regresar al funcionamiento bajo normal apriete cualesquiera de los botones excepto el de la luz. Para desactivar la función oprima el botón E.

• Saturación de los filtros antigrasa/carbón activado:
• Cuando el display C centellea alternando la velocidad de funcionamiento en un par, por ej.: 1 y F), deben lavarse los filtros antigrasa.
• Cuando el display C centellea alternando la velocidad de funcionamiento con la letra A (por ej.: 1 y A), los filtros de carbón activado deben cambiarse o lavarse según su tipo.

Después de haber vuelto a colocar el filtro limpio, debe resetear la memoria electrónica presionando el botón A durante 5 segundos aproximadamente hasta que deje de centellear la señalización F o A del display C.

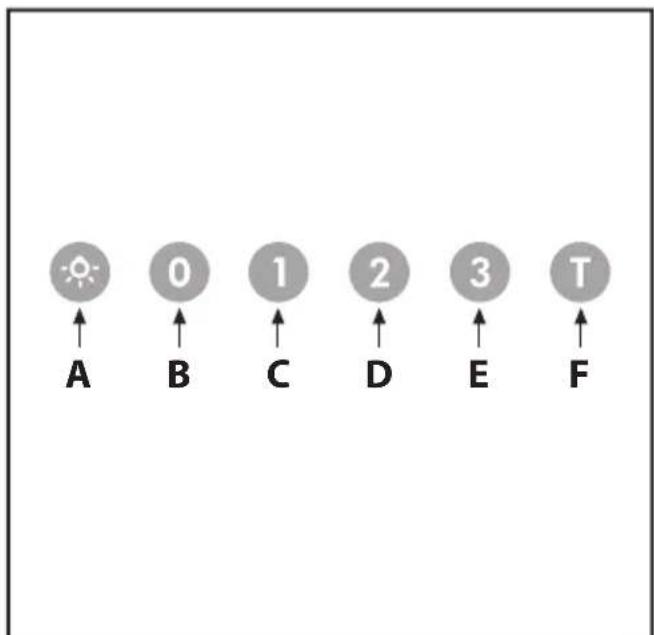

• Mandos luminosos (Fig.9) la simbología es la siguiente:

A = Botón I LUMINACIÓN

B = Botón OFF

C = Botón PRIMERA VELOCIDAD

D = Botón SEGUNDA VELOCIDAD

E = Botón TERCERA VELOCIDAD

F = Botón TIMER PARADA AUTOMÁTICA 15 MINUTOS (*)

Si su aparato está equipado con la función velocidad INTENSIVA, partiendo de la TERCERA velocidad y manteniendo presionado durante 2 segundos aproximadamente el botón E, esta se activará por 10 minutos, después de lo cual regresará a la velocidad configurada anteriormente. Cuando la función se encuentre activada, el LED parpadea. Para interrumpirla antes de los 10 minutos, presione nuevamente el botón E. En algunos modelos se puede activar la función también con la primera y la segunda velocidad.

Presionando el botón F por dos segundos (con la campana apagada) se activa la función "clean air". Esta función enciende el motor por 10 horas cada hora en la primera velocidad. Apenas sea activada la función, el motor parte con la 1ª velocidad por un periodo de 10 horas, durante los cuales deben parpadear los botones F y C contemporáneamente. Terminado este periodo, el motor se apaga y el LED del botón F se mantiene encendido con una luz fija por 50 horas. En ese momento el motor arranca en la primera velocidad, los LEDs F y C recomienzan a parpadear por 10 horas y se repite el ciclo. Presionando cualquier botón, a excepción de las luces, la campana inmediatamente regresa a su funcionamiento normal (ej. presionando el botón D se desactiva la función "clean air" y el motor cambia a la 2ª velocidad; presionando el botón B la función se desactiva).

(*) La función "TIMER PARADA AUTOMÁTICA" retarda la

parada de la campana, que continúa funcionando a la velocidad seleccionada en el momento del encendido de esta, durante 15 minutos.

• Saturación de los filtros antigrasa/carbón activo:

-Cuando el botón A centellea con una frecuencia de 2 seg., los filtros antigrasa deben ser lavados.

-Cuando el botón A centellea con una frecuencia de 0,5 seg., los filtros de carbón activado deben cambiarse o lavarse según su tipo.

Después de que se vuelva a colocar el bajo limpio, es necesario reiniciar la memoria electrónica presionando el botón A durante 5 seg. hasta que deje de centellear.

• Mandos mecánicos (Fig.10) la simbología es la siguiente:

C = Botón PRIMERA VELOCIDAD

D = Botón SEGUNDA VELOCIDAD

E = Botón TERCERA VELOCIDAD

G = Luz indicadora MOTOR EN FUNCIONAMIENTO.

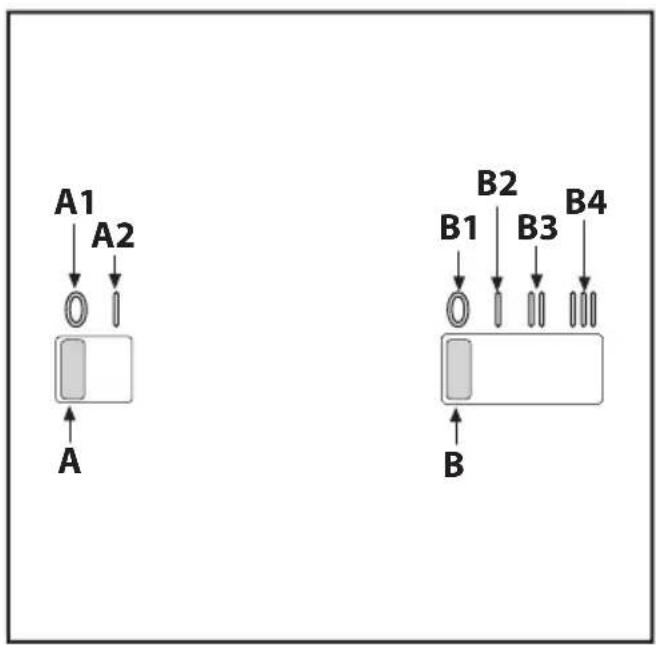

• Mandos slider (Fig.11) la simbología es la siguiente:

A = Interruptor luz

A1 = Botón Off

A2 = Botón On

B = Control de velocidad

B1 = Botón Off

B2 = Botón PRIMERA VELOCIDAD

B3 = Botón SEGUNDA VELOCIDAD

B4 = Botón TERCERA VELOCIDAD.

EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DAÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS.

FRANCÉS

GENERALIDADES

SE DECLINA CUALQUIER RESPONSABILIDAD POR POSIBLES DAÑOS PROVOCADOS POR LA INOBSERVANCIA DE LAS ADVERTENCIAS ANTERIORES.

INTRODUCCIÓN

Lea atentamente el contenido del manual, ya que proporciona información importante relacionada con la instalación segura, el uso y el mantenimiento del dispositivo. Conserve el manual para cualquier necesidad futura. El aparato está destinado a la extracción (evacuación del aire al exterior - Fig.1B), filtración (reciclaje del aire en la habitación - Fig.1A) o para uso con un motor ubicado externamente (Fig.1C).

MEDIDAS DE SEGURIDAD
