MANUAL DE USUARIO VHW200 NILFISK

Traducción de las instrucciones originales

Índice

Instrucciones de uso....2

Seguridad del usuario 2

Información general para usar la aspiradora.... 2

Usos correctos 2

Uso no permitido 2

Recomendaciones generales.... 3

Declaración CE de conformidad.... 3

Variantes 3

Descripción de la aspiradora ....4

Piezas y etiquetas de la aspiradora .... 4

Kits opcionales 4

Accesorios....4

Embalaje y desembalaje 4

Desembalaje, desplazamiento, uso y almacenamiento 4

Empezar a utilizarla: conexión a la fuente de alimentación 5

Conexión del aspirador 5

Cable de alimentación....6

Cables de conexión del ventilador 6

Disyuntor 6

Cables de extensión....6

Uso con sustancias secas....6

Mantenimiento y reparaciones 6

Información técnica 7

Dimensiones....7

Información técnica 8

Dimensiones 8

Controles, indicadores y conexiones....9

Comprobaciones antes de empezar 9

Aspirar/detener la aspiradora 9

Parada de emergencia 9

Vaciado del contenedor....9

Al final de la sesión de limpieza 9

Mantenimiento, limpieza y descontaminación....9

Desmontaje y sustitución del filtro primario.... 10

Sustitución del filtro primario 10

Sustitución del filtro absoluto de aspiración 10

Sustitución del filtro absoluto de extracción....11

Inspección y limpieza del ventilador refrigerador del motor 11

Eliminación de la aspiradora....11

Esquemas de conexiones 11

Piezas de repuesto recomendadas....12

Resolución de problemas....13

Instrucciones de uso

Lea las instrucciones de funcionamiento y cumpla las importantes recomendaciones de seguridad, marcadas con la palabra ¡ATENCIÓN!

Seguridad del usuario

¡ATENCIÓN!

importante que lea estas instrucciones de funcionamiento antes de poner en marcha el aparato y las tenga a mano por si necesitara consultarlas. Sólo pueden utilizar la aspiradora aquellas s que conozcan bien su funcionamiento, cibido la formación adecuada y hayan sido mente autorizadas para este propósito. usar el aparato, la persona que vaya a debe estar informada y haber recibido las ones y la formación adecuadas sobre el cimiento del aparato y sobre las sustancias que está permitido su uso, así como el modo de extraer y desechar el material aspirado.

¡ATENCIÓN!

Este aparato no debe ser utilizado por personas (incluidos los niños) con problemas físicos, con dificultades mentales o con falta de formación, a menos que sean supervisados por personas expertas y que sepan como se utiliza la máquina. Los niños deben ser supervisados para asegurarse de que non jueguen con el aparato.

Información general para usar la aspiradora

El uso de la aspiradora está regido por la legislación vigente del país en el cual se utiliza.

También deben respetarse las normativas técnicas sobre seguridad y uso correcto (legislación referente a la seguridad medioambiental y en el trabajo, es decir, la Directiva de la Unión Europea 89/391/CE y sucesivas directivas), así como las instrucciones de uso y la legislación vigente en el país en el cual se utilice el aparato.

No realice ninguna operación que pueda poner en peligro la seguridad de las personas, la propiedad o el medioambiente. Siga las indicaciones de seguridad que se especifican en este manual de instrucciones.

Usos correctos

Esta aspiradora es adecuada para su uso comercial; por ejemplo, en hoteles, escuelas, hospitales, fábricas, establecimientos, oficinas y residencias. También es adecuada para alquilarla y para distintas aplicaciones, salvo para el uso doméstico normal.

Esta aspiradora es adecuada para la limpieza y la aspiración de materiales sólidos no inflamables en exteriores e interiores.

¡ATENCIÓN!

Este aparato sólo se debe utilizar para materiales secos.

■ Deje siempre suficiente espacio alrededor del aparato para llegar fácilmente a los controles.

El aparato ha sido diseñado para que no lo utilice más de una persona a la vez.

El aparato está formado por una unidad de aspiración automatizada, con un filtro ascendente y un contenedor para recoger el material aspirado.

Uso no permitido

¡ATENCIÓN!

Se prohíbe terminantemente utilizar el aparato de las siguientes formas:

■ En lugares abiertos en caso de precipitaciones atmosféricas.
■ Cuando no se utiliza en superficies planas horizontales.
■ Cuando la unidad de filtración no está instalada.
- Cuando la boca de aspiración y/o el tubo de aspiración están dirigidos hacia partes de la cara del cuerpo humano.
■ Cuando el contenedor de polvo no está instalado.
■ Utilizarla sin las protecciones, las cubiertas protectoras y los sistemas de seguridad instalados por el fabricante.

■ Cuando las bocas de refrigeración están parcialmente o totalmente obstruidas.

■ Cuando la aspiradora está protegida por una tela de plástico o de otro material.

■ Cuando la toma de salida aire está parcialmente o totalmente cerrada.

■ En espacios estrechos sin recambio de aire.

■ Aspirar los siguientes elementos:

1. Materiales ardiendo (ascuas, cenizas calientes, cigarrillos encendidos, etc.).
2. Llamas libres.
3. Gases combustibles.
4. Líquidos inflamables, combustibles agresivos (gasolina, disolventes, ácidos, soluciones alcalinas, etc.).
5. Polvo/substancias de materiales explosivos y/o que puedan inflamarse fácilmente de forma espontánea (como el polvo de magnesio, de aluminio, etc.).

IMPORTANTE: El uso doloso no está admitido.

Recomendaciones generales

¡ATENCIÓN!

En caso de emergencia:

■ rotura del filtro
■ incendio
■ cortocircuito
■ bloqueo del motor
■ descarga eléctrica
■ etc.

Apague la aspiradora, desenchúfela y póngase en contacto con el personal de asistencia cualificado.

[AVISO]

Compruebe el lugar de trabajo y las sustancias toleradas por la variante ATEX de la aspiradora.

¡ATENCIÓN!

No utilice ni guarde las aspiradoras en el exterior en lugares húmedos.

¡ATENCIÓN!

Estos aparatos no se pueden usar en ambientes corrosivos.

Declaración CE de conformidad

Todas las aspiradoras vienen con una Declaración CE de conformidad (fig. 14).

[AVISO]

La Declaración de conformidad es un documento importante que debería guardar a buen recaudo para mostrarlo a las autoridades si éstas se lo solicitan.

Variantes

ATEX

El fabricante produce aspiradoras que se pueden utilizar en atmósferas potencialmente explosivas. Estas variantes se fabrican de acuerdo con las directivas y estándares vigentes. Las instrucciones adicionales se incluyen en el aparato.

[AVISO]

Variantes ATEX

Si desea información sobre estas versiones, consulte la red de ventas del fabricante.

Para los aparatos industriales ATEX véase las instrucciones para el uso "ATEX".

Descripción de la aspiradora

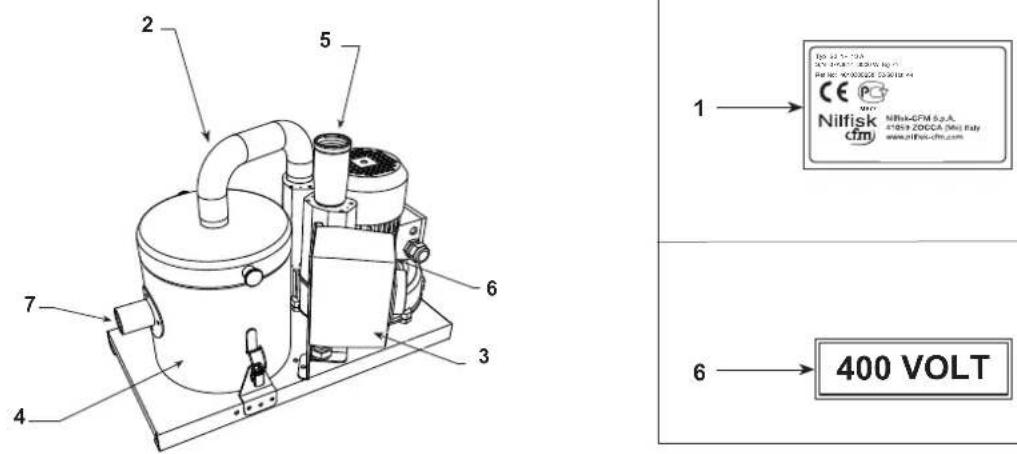

Piezas y etiquetas de la aspiradora

Figura 1

1. Placa identificativa, que incluye: Código de modelo, clase, especificaciones técnicas (consulte la tabla en la página 6), N° de serie, marcación CE, año de fabricación, voltaje de red nominal.
2. Tubo de unión de aspiración
3. Interruptor principal (si está presente)
4. Cámara de filtración y contenedor de polvo
5. Toma de salida
6. Placa del panel de alimentación Muestra que el panel se alimenta con el voltaje indicado en la placa informativa (si está presente).
7. Toma de admisión

Esta aspiradora crea una potente corriente de aire que entra a través de la toma de admisión (7) y sale por la toma de salida (5).

Antes de poner en marcha la aspiradora, ensamble el tubo de aspiración en la toma de admisión y, si necesario, añada la herramienta que necesite en el extremo. Consulte el catálogo de accesorios del fabricante o póngase en contacto con el Centro de Servicio. Asegúrese de que el motor funciona correctamente después de ensamblar el tubo y las herramientas.

Esta aspiradora está equipada con un deflector interno que atrae las sustancias aspiradas en un movimiento circular centrífugo que las deposita en el contenedor. La aspiradora posee un filtro que se puede utilizar para la mayoría de aplicaciones.

Kits opcionales

Si desea obtener más información sobre los kits opcionales, póngase en contacto con la red de ventas del fabricante.

En los kits de adaptación se incluyen las instrucciones de instalación de los kits opcionales.

¡ATENCIÓN!

Utilice solamente piezas de repuesto originales proporcionadas y autorizadas por el fabricante.

E

Accesorios

Hay distintos accesorios disponibles. Si desea más información, consulte el catálogo de accesorios del fabricante.

¡ATENCIÓN!

Utilice solamente accesorios originales proporcionados y autorizados por el fabricante.

Embalaje y desembalaje

Elimine los materiales de embalaje de conformidad con la normativa vigente.

Figura 2

Modelo	A(mm)	B(mm)	C(mm)	Kg
VHW200	550 700	650		25
VHW210 31
VHW201	550 700	1000		33
VHW211 40

Desembalaje, desplazamiento, uso y almacenamiento

Trabaje en superficies planas y horizontales.

La capacidad de carga de la superficie en la que se coloque la aspiradora debe ser capaz de soportar su peso.

Figura 3

¡ATENCIÓN!

Para levantar la aspiradora

MOD. VHW200-VHW210

No use los ganchos de fijación, levante desde la base.

MOD. VHW201-VHW211

Use las manijas en la base de la aspiradora.

Empezar a utilizarla: conexión a la fuente de alimentación

¡ATENCIÓN!

■ Antes de empezar a trabajar, asegúrese de que no hay signos de daños evidentes en la aspiradora.
■ Antes de conectar la aspiradora a la red eléctrica, asegúrese de que la tensión límite indicada en la placa de datos se corresponde con la de la red eléctrica.
- Conecte los terminales/enchufe del cable de la aspiradora en una toma con contacto/conexión de tierra correctamente instalada. Asegúrese de que la aspiradora esté apagada (modelos equipados con interruptor principal).
■ Los enchufes y conectores de los cables de conexión deben estar protegidos contra las salpicaduras de agua.
■ Controle la correcta conexión a la red eléctrica.
■ Utilice la aspiradora sólo cuando los cables de conexión a la red eléctrica estén en perfecto estado (unos cables dañados podrían ser causa de descargas eléctricas).
■ Compruebe periódicamente que el cable eléctrico no muestre signos de excesivo daño, desgaste, rajas o envejecimiento.

¡ATENCIÓN!

Cuando el aparato esté funcionado, no:

■ Aplaste, dañe, pise ni tire del cable que conecta el aparato al suministro eléctrico.
■ Desconecte los terminales/enchufe del cable de la aspiradora de la red eléctrica.

No tire del cable cuando quite el enchufe, si está equipado.

Si tiene que sustituir el cable, utilice otro del mismo tipo que el original: FROR, se aplica la misma norma si se usa un cable de extensión.

El cable debe ser sustituido por el personal del Centro de Servicio del fabricante o personal cualificado equivalente.

¡ATENCIÓN!

La aspiradora VHW200-210 puede no estar equipada de cable de alimentación.

Conexión del aspirador

Modelo	Cable con enchufe	Cable sin enchufe	Protección del disyuntor
VHW200	---
VHW210
VHW200T	-	√	√
VHW210T
VHW201	-	√	-
VHW211
VHW201T	-	√	√
VHW211T

¡ATENCIÓN!

MODELOS SUMINISTRADOS SIN CABLE DE ALIMENTACIÓN Y PROTECCIÓN DEL DISYUNTOR El usuario debe proporcionar una conexión a la red eléctrica, de acuerdo con la ley vigente, incluyendo una protección del disyuntor apropiada para cumplir con la placa de datos del motor. Si la conexión necesita una toma, ésta debe ser adecuadamente dimensionada de acuerdo con el valor de corriente nominal indicada en la placa de datos de la aspiradora. Este procedimiento debe ser realizado por personal cualificado

¡ATENCIÓN!

El aspirador es seguro sólo si hay un disyuntor de protección interpuesto en la conexión de la alimentación, de lo contrario hay un riesgo de descarga eléctrica y/o incendio en caso de sobrecalentamiento o cortocircuito.

Cable de alimentación

	VHW 200 VHW 201
	VHW210 VHW211
Tipo e sección 4G - 2,5mm	^2
Aislamiento 450/750V
Diámetro externo mínimo 10 - 15mm

Cables de conexión del ventilador

	VHW 200 VHW 201
	VHW210 VHW211
Tipo e sección 4G - 2,5mm	^2
Dimensión del sujeta cables M25
Temperatura 70°C

La temperatura indicada es la temperatura de funcionamiento mínima.

Disyuntor

El disyuntor debe ser elegido de acuerdo con el valor de la corriente indicado en la placa del aspirador.

A continuación hay una lista de los rangos sugeridos para los disyuntores según los modelos:

Modelo Rango disyuntores
VHW200	1,1 ÷ 1,6A
VHW201
VHW210	2,2 ÷ 3,2A
VHW211

Cables de extensión

En caso de que utilice un cable de extensión, asegúrese de que sea adecuado para la alimentación y el grado de protección de la aspiradora.

Sección mínima de cables de extensión:

Longitud máxima = 20 m

Cable = FROR

E

	VHW 200 VHW 201
	VHW210 VHW211
Potencia máxima (kW) 1
Sección mínima (mm2) 1,5

¡ATENCIÓN!

Las tomas de corriente, los enchufes, los sujeta-cables, los conectores e instalación del cable de extensión deben mantener el grado de protección IP de la aspiradora, como se indica en la placa identificativa.

¡ATENCIÓN!

El aspirador es seguro sólo si está equipado de un disyuntor de protección. De lo contrario hay un riesgo de descarga eléctrica e incendio.

¡ATENCIÓN!

La toma de corriente a la que se conecte la aspiradora debe estar protegida por un interruptor diferencial del circuito con limitación para sobretensión, que interrumpa el suministro eléctrico si la corriente que va a tierra excede de 30 mA para 30 milisegundos, o por un circuito de protección equivalente.

¡ATENCIÓN!

No rocíe la aspiradora con agua, si lo hace, será un peligro para las personas y podría producirse un cortocircuito en la corriente eléctrica.

¡ATENCIÓN!

Respete la normativa de seguridad que rije los materiales para los que se utiliza la aspiradora.

Uso con sustancias secas

[AVISO]

Los filtros y la bolsa, si procede, que se proporcionan con la aspiradora deben estar correctamente instalados.

¡ATENCIÓN!

Respete la normativa de seguridad que rije los materiales para los que se utiliza la aspiradora.

Mantenimiento y reparaciones

¡ATENCIÓN!

Desconecte la aspiradora de la fuente de alimentación antes de limpiarla, realizar tareas de mantenimiento o sustituir piezas; es preciso desconectar los terminales/enchufe del cable de la aspiradora.

■ Realice sólo las operaciones de mantenimiento descritas en este manual.
■ Utilice sólo piezas de repuesto originales.
■ No modifique la aspiradora en modo alguno.

El incumplimiento de estas instrucciones podría poner en peligro su seguridad. Además, dejaría inmediatamente sin efecto la declaración de conformidad/incorporación CE emitida con el aparato.

Información técnica

Parámetro Unidades VHW200 VHW201
Frecuencia Hz 50 50
Tensión V 400 400
Nivel de potencia (EN 60335-2-69) (50 Hz) kW 0,45 0,45
Nivel de ruido (Lpf) (EN60335-2-69) dB(A) 56 56
Protección IP 55(1) 55
Aislamiento	Clase	I(2)	I
Capacidad contenedor	L	1	6,5
Toma de admisión (diámetro)	mm	40 40
Vibración, a_h (*)	m/s ^2	≤2,5	≤2,5
Aspiración máx.	hPa - mbar	148-148	148-148
Velocidad máx. de flujo de aire(sin tubo y reducciones)	m ^3 /h - L/min ^'	71,5 - 1192	71,5 - 1192
Velocidad máx. de flujo de aire(con tubo, longitud: 3 m, diámetro: 50 mm)	m ^3 /h - L/min ^'	70 - 1167	70 - 1167
Superficie del filtro principal	m ^2	0,133	0,184
Superficie del filtro absoluto - HEPA 14 según el método MPPS (EN 1822)	m ^2	1,1	1,1
Superficie del filtro absoluto - ULPA 15 según el método MPPS (EN 1822) m	^2	1,1	1,1

(1) Usando los sujeta cables que tengan la misma protección IP o superior, correctamente instalados.
(2) Si el cable de tierra fue correctamente instalado por el instalador.
(*) Valor total de vibraciones emitidas al brazo y a la mano del operador

Dimensiones
Figura 4

Modelo	VHW200	VHW201
	-	-
A (mm)	415	820
B (mm)	530	420
C (mm)	270	430
Peso (kg)	17	25

[AVISO]

■ Condiciones de almacenamiento:
Temperatura: -10^ ÷ +40^
Humedad relativa: ≤ 85%
■ Condiciones de funcionamiento:
Altitud máxima: 800 m
(Hasta 2.000 m con rendimiento reducido)
Temperatura: -10^ ÷ +40^
Humedad relativa: ≤ 85%

Información técnica

Parámetro Unidades VHW210 VHW211
Frecuencia Hz 50 50
Tensión V 400 400
Nivel de potencia (EN 60335-2-69) (50 Hz) kW 0,89 0,89
Nivel de ruido (Lpf) (EN60335-2-69) dB(A) 62 59
Protección IP 55(1) 55
Aislamiento	Clase	I(2)	I
Capacidad contenedor	L	6,5	6,5
Toma de admisión (diámetro)	mm	40 40
Vibración, an (*)	m/s2	≤2,5	≤2,5
Aspiración máx.	hPa - mbar	210 - 210 210 - 210
Velocidad máx. de flujo de aire (sin tubo y reducciones)	m3/h - L/min'	116 - 1933	116 - 1933
Velocidad máx. de flujo de aire (con tubo, longitud: 3 m, diámetro: 50 mm)	m3/h - L/min'	114 - 1900	114 - 1900
Superficie del filtro principal	m2	0,184	0,184
Superficie del filtro absoluto HEPA 14 según el método MPPS (EN 1822)	m2	1,1	1,1
Superficie del filtro absoluto ULPA 15 según el método MPPS (EN 1822)	m2	1,1	1,1

(1) Usando los sujeta cables que tengan la misma protección IP o superior, correctamente instalados.
(2) Si el cable de tierra fue correctamente instalado por el instalador.
(*) Valor total de vibraciones emitidas al brazo y a la mano del operador

Dimensiones

Figura 4

Modelo	VHW210	VHW211
	-	-
A (mm)	475	820
B (mm)	640	420
C (mm)	330	430
Peso (kg)	23	31

[AVISO]

■ Condiciones de almacenamiento:
Temperatura: -10^ ÷ +40^
Humedad relativa: ≤ 85%
■ Condiciones de funcionamiento:
Altitud máxima: 800 m
(Hasta 2.000 m con rendimiento reducido)
Temperatura: -10^ ÷ +40^
Humedad relativa: ≤ 85%

Controles, indicadores y conexiones

Figura 5

1. Tiradores de desenganche de la tapa
2. Palancas de bloqueo del contenedor
3. Interruptor de arranque/parada (si está presente)
4. Cable de alimentación eléctrica (si está presente)

Comprobaciones antes de empezar

Figura 6

1. Toma de admisión

Antes de poner en marcha el aparato, compruebe que:

■ El filtro está instalado, está en buenas condiciones y no está dañado.
■ Todos los pestillos estén bien cerrados;
■ El tubo de aspiración y las herramientas se hayan acoplado correctamente a la toma de admisión (1);

No utilice el aparato si el filtro es defectuoso.

Aspirar/detener la aspiradora

Figura 7

1. Interruptor de arranque (si está presente)

Versión con interruptor principal y protección del disyuntor

■ Coloque el interruptor (1) en posición "I" para poner en marcha la aspiradora.
■ Coloque el interruptor en posición "0" para apagar la aspiradora.

Comprobación de la dirección de rotación del motor de la unidad de aspiración

Compruebe el funcionamiento de la aspiradora colocando una mano en la toma de admisión.

Si la aspiradora sopla aire fuera del tubo de aspiración, la dirección de rotación del motor es incorrecta; desconecta la máquina de la red eléctrica e invierta dos de los tres cables de fase dentro del enchufe o dentro del panel eléctrico al que se conecta el cable de alimentación.

Parada de emergencia

Coloque el interruptor principal en posición "0".

Vaciado del contenedor

¡ATENCIÓN!

Antes de realizar estas operaciones, apague la aspiradora y quite los terminales/enchufe del cable de la toma de corriente.

Figura 8

1. Tapa
2. Tubo de aspiración
3. Tiradores de desenganche de la tapa
4. Palancas de bloqueo del contenedor
5. Depósito

■ Quite el tubo de aspiración (2) de la tapa (1).
■ Suelte la tapa (1) con los tiradores (3).
■ Tras haber quitado la tapa (1), quite el filtro principal.
■ Abra la palancas de bloqueo del contenedor (4).
■ Vacíe el contenedor (5).
■ Instale el filtro principal, instale la tapa (1) y conecte el tubo (2).

Al final de la sesión de limpieza

■ Apague la aspiradora y desconecte los terminales/enchufe del cable de la toma de corriente.
■ Para las máquinas móviles, enrolle el cable de conexión.
■ Vacíe el contenedor como se indica en el apartado "Vaciado del contenedor". Limpie la aspiradora como se detalla en el apartado "Mantenimiento, limpieza y descontaminación".
■ Si ha aspirado sustancias agresivas, lave el contenedor con agua limpia.
■ Guarde la aspiradora en un lugar seco, fuera del alcance de personal no autorizado.

Mantenimiento, limpieza y descontaminación

¡ATENCIÓN!

Las precauciones que se describen a continuación deben respetarse durante las operaciones de mantenimiento, incluidas la limpieza o sustitución del filtro.

• Para que el usuario pueda realizar las operaciones de mantenimiento, la aspiradora deberá estar desmontada, limpia y revisada, en la medida de lo razonable, sin que represente un peligro para el personal de mantenimiento ni para otras personas. Para cumplir las precauciones correctas deberá descontaminar el aparato antes del desmontaje, ventilar el aire de escape mediante filtros y de forma apropiada de la habitación en la que se haya desmontado y limpiar la zona de mantenimiento para proteger al personal.

Los compartimentos que no sean herméticos deben ser abiertos con las herramientas adecuadas (destornilladores, llaves inglesas, etc.) y limpiados en profundidad.

■ Realice una inspección técnica al menos una vez al año, por ejemplo: verifique los filtros y compruebe que las características herméticas de la aspiradora no hayan sufrido ningún daño. Asegúrese de que el panel de control eléctrico funciona correctamente. La inspección deberá llevarla a cabo el fabricante o personal cualificado.

Desmontaje y sustitución del filtro primario

¡ATENCIÓN!

Cuando se utilice la aspiradora para limpiar sustancias peligrosas, los filtros se contaminarán. Por tanto:

■ Trabaje cuidadosamente e intente no derramar el polvo y/o material aspirado.
■ Coloque el filtro desmontado y/o sustituido en una bolsa de plástico sellada.
■ Ciérrelo herméticamente.
■ Deseche el filtro según la legislación vigente.

¡ATENCIÓN!

La sustitución del filtro es un asunto muy importante. El filtro debe ser sustituido por otro con idénticas características de superficie de filtración. De no ser así, la aspiradora no funcionaría correctamente.

Sustitución del filtro primario

Figura 9

1. Tubo de aspiración
2. Tiradores de desenganche
3. Tapa
4. Filtro

¡ATENCIÓN!

Intente no levantar polvo cuando efectúe esta operación.

Utilice una máscara de protección con filtro P3 e indumentaria protectora, además de guantes protectores apropiados para el tipo de polvo peligroso que se haya recogido, según la legislación vigente. Antes de realizar estas operaciones, apague la aspiradora y quite el enchufe de la toma de corriente.

■ Extraiga el tubo de aspiración (1).
■ Utilice los tiradores (2) para quitar la tapa (3) junto con el filtro primario.
■ Quite el viejo filtro de la jaula y del anillo (4).
■ Instale los nuevos filtros.
■ Instale la tapa y el filtro primario en el orden inverso a su extracción.
■ Deseche el filtro usado según la legislación vigente.

Si necesario póngase en contacto con el Centro de Servicios del fabricante.

Sustitución del filtro absoluto de aspiración

¡ATENCIÓN!

Intente no levantar polvo cuando efectúe esta operación. Utilice una máscara de protección con filtro P3 e indumentaria protectora, además de guantes protectores apropiados para el tipo de polvo peligroso que se haya recogido, según la legislación vigente.

¡ATENCIÓN!

No vuelva a utilizar el filtro absoluto después de haberlo quitado de la aspiradora.

Figura 10

1. Tapa
2. Tiradores de enganche de la tapa
3. Tubo de aspiración
4. Filtro absoluto
5. Arandela de junta
6. Tirador

¡ATENCIÓN!

Vuelva a armar todo con cuidado para evitar atraparse las manos entre la unidad de aspiración y el contenedor. Utilice guantes que le protejan de los riesgos mecánicos (EN 388) con un nivel de protección CAT. II.

Antes de realizar estas operaciones, apague la aspiradora y quite los terminales/enchufe del cable de la toma de corriente.

■ Extraiga el tubo de aspiración (3).
■ Utilice ambos tiradores (2) para quitar la tapa (1).
■ Desenrosque el tirador (6) y quite la arandela de junta (5).
■ Quite el filtro absoluto (4) y póngalo en una bolsa de plástico, cierre la bolsa de plástico herméticamente y deseche el filtro según la legislación vigente.
■ Introduzca un nuevo filtro absoluto (4) con las mismas características de filtración del filtro quitado.
■ Vuelva a instalar la arandela de junta (5) y enrosque el tirador (6).
■ Vuelva a instalar la tapa (1).

¡ATENCIÓN!

Controle periódicamente la junta de la tapa. Se debe sustituir la junta cuando esté rota, presente cortes, etc.

Sustitución del filtro absoluto de extracción

¡ATENCIÓN!

Intente no levantar polvo cuando efectúe esta operación. Utilice una máscara de protección con filtro P3 e indumentaria protectora, además de guantes protectores apropiados para el tipo de polvo peligroso que se haya recogido, según la legislación vigente.

¡ATENCIÓN!

No vuelva a utilizar el filtro absoluto después de haberlo quitado de la aspiradora.

Figura 11

1. Tirador
2. Tapa
3. Filtro absoluto

¡ATENCIÓN!

Vuelva a armar todo con cuidado para evitar atraparse las manos entre la unidad de aspiración y el contenedor. Utilice guantes que le protejan de los riesgos mecánicos (EN 388) con un nivel de protección CAT. II.

Antes de realizar estas operaciones, apague la aspiradora y quite los terminales/enchufe del cable de la toma de corriente.

■ Desenrosque el tirador (1) y quite la tapa (2).
■ Quite el filtro absoluto (3) y póngalo en una bolsa de plástico, cierre la bolsa de plástico herméticamente y deseche el filtro según la legislación vigente.
■ Introduzca un nuevo filtro absoluto (3) con las mismas características de filtración del filtro quitado.
■ Reinstale la tapa (2) fijándola con el tirador (1).

Inspección y limpieza del ventilador refrigerador del motor

Limpie periódicamente el ventilador refrigerador del motor para prevenir que el motor se sobrecaliente, especialmente si el transportador se utiliza en zonas muy polvorientas.

Inspección del hermetismo

Figura 12

1. Tubo de conexión del ventilador
2. Tubo de aspiración

Comprobación de los tubos

Asegúrese del que el tubo de conexión (1) está en buen estado y bien fijado.

Si el tubo estuviera dañado, roto o mal conectado en los puntos de unión, deberá ser reemplazado.

Cuando aspire materiales pegajosos, compruebe que no haya obstrucciones en el tubo (2), en la toma de admisión ni en el deflector dentro del contenedor.

Eliminación de la aspiradora

Figura 13

El equipo marcado con el símbolo del contenedor con ruedas tachado indica que los equipos eléctricos y electrónicos usados no deben desecharse junto con la basura doméstica no separada. Para evitar efectos negativos en la salud humana y el medio ambiente, el equipo debe recolectarse por separado en los puntos de recolección designados.

Los usuarios de equipos domésticos eléctricos y electrónicos deben usar los esquemas de recolección municipales.

Tenga en cuenta que los equipos eléctricos y electrónicos usados comercialmente no deben desecharse a través de los esquemas de recolección municipales. Estamos dispuestos a informarle acerca de las opciones de eliminación adecuadas.

Esquemas de conexiones

Modelo básico

Figura 15

1. Enchufe
2. Aspiradora
3. Disyuntor

Elemento	Pieza	Código
		VHW200VHW210	VHW201VHW211
Q1	Disyuntor (si está presente)	Z8 39319 Z8	39319
	Caja del disyuntor (si está presente)	Z8 39932 Z8	39932

Piezas de repuesto recomendadas

Las siguiente lista incluye las piezas de repuesto que se deberían tener a mano para ahorrar tiempo en las operaciones de mantenimiento.

Para encargar piezas de repuesto, consulte el catálogo de piezas de repuesto del fabricante.

	Descripción		Modelo
			VHW200 VHW	W201 VHW210	VHW211
	Kit filtro 4083300414 4083300412
	Junta anillo filtro 4081500254 4081500252
	Abrazadera filtro Z8 18076 Z8 18077
	Filtro absoluto de succión Z8 17262
	Filtro absoluto de extracción	HEPA 14 - Z8 17262
		ULPA 15 - 4081701068

Resolución de problemas

Problema Causa Solución
Prestaciones de la aspiradora reducidas	Filtro primario obstruido	Limpie el filtro. Si esta acción no fuera suficiente, sustitúyalo por otro.
	Tubo de aspiración bloqueado	Compruebe el tubo de aspiración y límpielo.
La aspiradora se detiene bruscamente Activación del disyuntor		Controle el ajuste del disyuntor.Compruebe la entrada eléctrica del motor.Vacíe el contenedor.Si fuera necesario, póngase en contacto con el centro de servicio post-venta autorizado.
Sale polvo de la aspiradora El filtro está roto		Sustitúyalo por otro filtro del mismo tipo.
Corriente electroestática en la aspiradora	Toma de tierra inexistente o ineficaz	Compruebe todas las conexiones a tierra. Controle sobre todo la conexión en correspondencia de la toma de admisión.

E

E

E

1

Declaración de Conformidad Ce -Ánevo, L1A - 2035/42/EC

Declaración, que muestra reacresión del que la máquina
