MANUAL DE USUARIO ProPress C1 RIDGID

Selladoras para sellar:

Sistemas de acoplamientos ProPress®

Sistemas de acoplamientos ProPress® XL-C

ADVERTENCIA

Antes de utilizar este aparato, lea detenidamente su Manual del Operario. Pueden ocurrir descargas eléctricas, incendios y/o graves lesiones si no se comprenden y siguen las ins truc ciones de este manual.

Índice

Símbolos de seguridad ....33

Información de seguridad específica Seguridad de la Selladora ....33

Descripción y especificaciones Descripción ....34 Especificaciones ....34

Revisión de la Selladora y sus accesorios ....36

Preparación del aparato y de la zona de trabajo Montaje del accesorio en la Selladora....37

Preparación de la conexión Preparación del tubo ....37 Introducción del tubo en el acoplamiento ....37

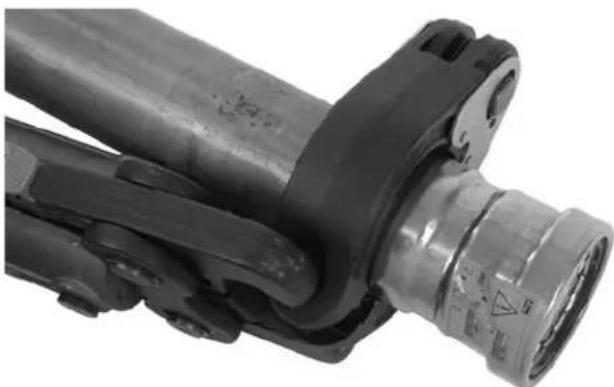

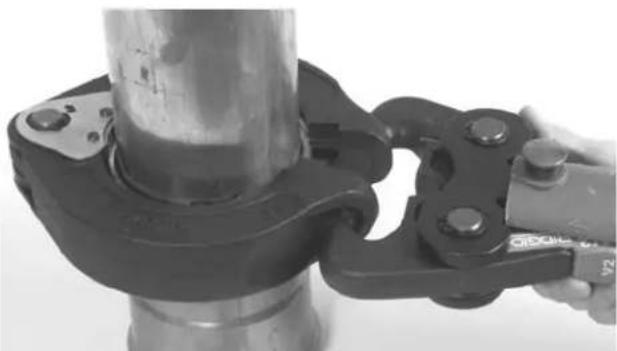

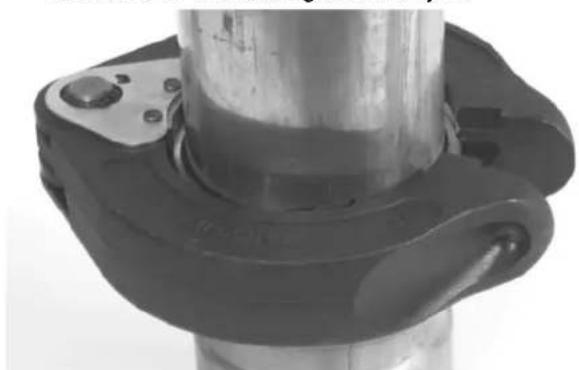

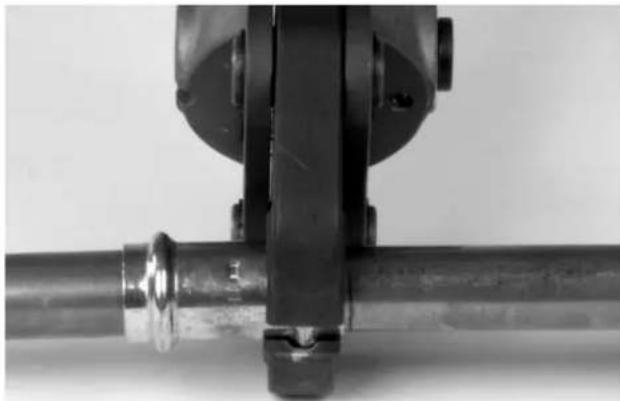

Instrucciones de funcionamiento Sellado de una conexión empleando un juego de mordazas ....39 Sellado de una conexión empleando un aro y un accionador ....39

Inspección de la conexión sellada ....41

Instrucciones de mantenimiento ....41

Accesorios Sistema de Sellado ProPress ....42

Almacenamiento....42

Servicio y reparaciones....42

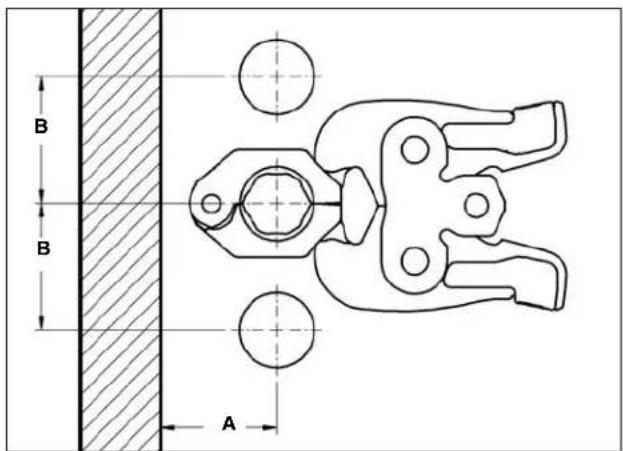

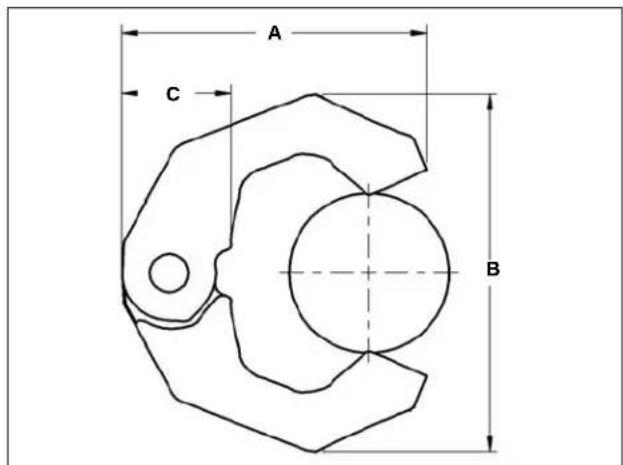

Selladuras en espacios restringidos 43

Detección de averías 46

Garantía vitalicia......carátula posterior

*Traducción del manual original

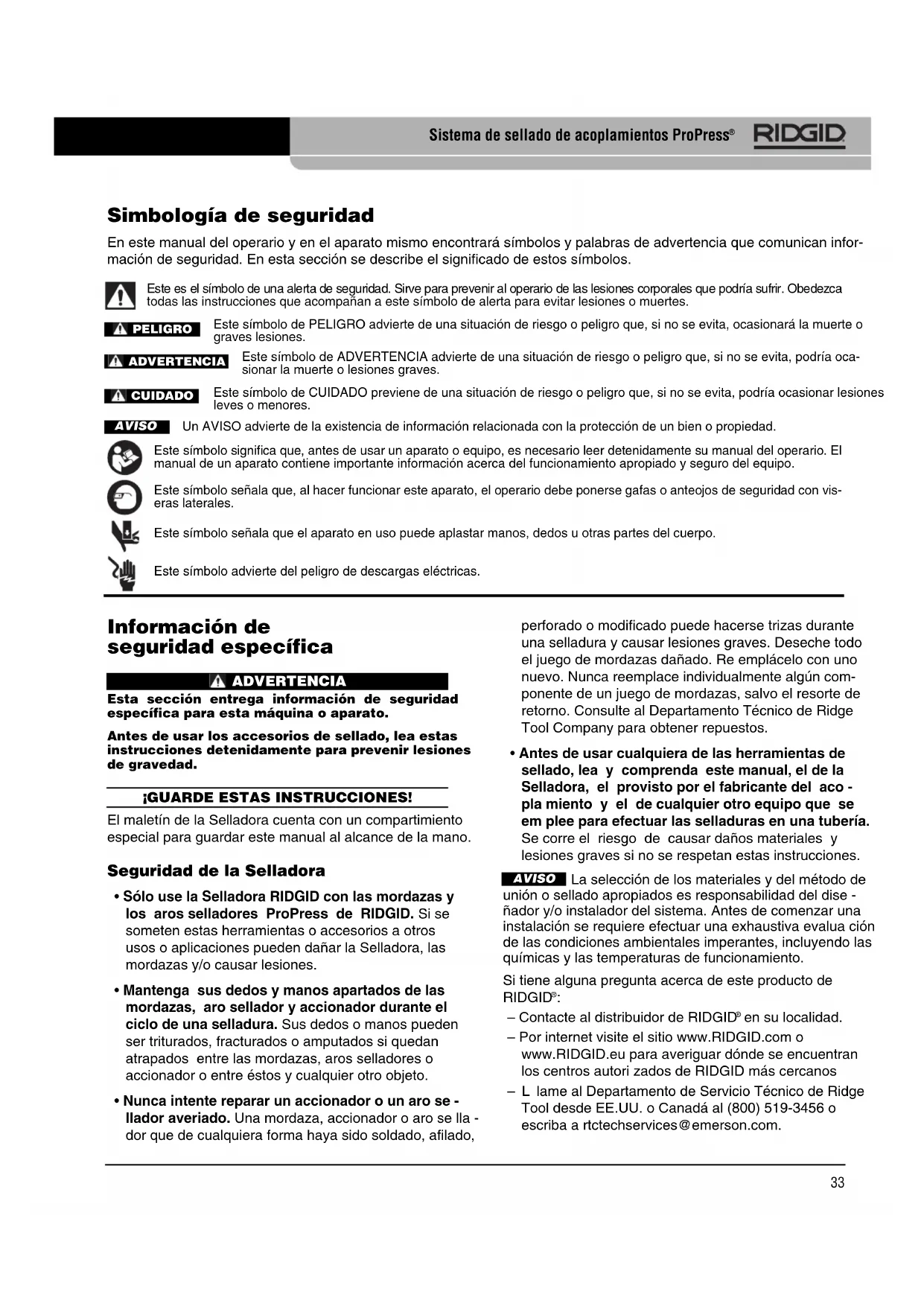

Simbología de seguridad

En este manual del operario y en el aparato mismo encontrará símbolos y palabras de advertencia que comunican información de seguridad. En esta sección se describe el significado de estos símbolos.

Este es el símbolo de una alerta de seguridad. Sirve para prevenir al operario de las lesiones corporales que podría sufrir. Obedezca todas las instrucciones que acompañan a este símbolo de alerta para evitar lesiones o muertes.

ELIGRO Este símbolo de PELIGRO advierte de una situación de riesgo o peligro que, si no se evita, ocasionará la muerte o graves lesiones.

ADVERTENCIA Este simbolo de ADVERTENCIA advierte de una situación de riesgo o peligro que, si no se evita, podría ocasionar la muerte o lesiones graves.

UIDADO Este símbolo de CUIDADO previene de una situación de riesgo o peligro que, si no se evita, podría ocasionar lesiones leves o menores.

AVISO

Un AVISO advierte de la existencia de información relacionada con la protección de un bien o propiedad.

Este símbolo significa que, antes de usar un aparato o equipo, es necesario leer detenidamente su manual del operario. El manual de un aparato contiene importante información acerca del funcionamiento apropiado y seguro del equipo.

Este símbolo señala que, al hacer funcionar este aparato, el operario debe ponerse gafas o anteojos de seguridad con viseras laterales.

Este símbolo señala que el aparato en uso puede aplastar manos, dedos u otras partes del cuerpo.

Este símbolo advierte del peligro de descargas eléctricas.

Información de seguridad específica

ADVERTENCIA

Esta sección entrega información de seguridad específica para esta máquina o aparato.

Antes de usar los accesorios de sellado, lea estas instrucciones detenidamente para prevenir lesiones de gravedad.

¡GUARDE ESTAS INSTRUCCIONES!

El maletín de la Selladora cuenta con un compartimiento especial para guardar este manual al alcance de la mano.

Seguridad de la Selladora

• Sólo use la Selladora RIDGID con las mordazas y los aros selladores ProPress de RIDGID. Si se someten estas herramientas o accesorios a otros usos o aplicaciones pueden dañar la Selladora, las mordazas y/o causar lesiones.
• Mantenga sus dedos y manos apartados de las mordazas, aro sellador y accionador durante el ciclo de una selladura. Sus dedos o manos pueden ser triturados, fracturados o amputados si quedan atrapados entre las mordazas, aros selladores o accionador o entre éstos y cualquier otro objeto.
• Nunca intente reparar un accionador o un aro se - llador averiado. Una mordaza, accionador o aro se lla - dor que de cualquiera forma haya sido soldado, afilado,

perforado o modificado puede hacerse trizas durante una selladura y causar lesiones graves. Deseche todo el juego de mordazas dañado. Re emplácelo con uno nuevo. Nunca reemplace individualmente algún componente de un juego de mordazas, salvo el resorte de retorno. Consulte al Departamento Técnico de Ridge Tool Company para obtener repuestos.

- Antes de usar cualquiera de las herramientas de sellado, lea y comprenda este manual, el de la Selladora, el provisto por el fabricante del aco - pla miento y el de cualquier otro equipo que se em plee para efectuar las selladuras en una tubería. Se corre el riesgo de causar daños materiales y lesiones graves si no se respetan estas instrucciones.

AVISO La selección de los materiales y del método de unión o sellado apropiados es responsabilidad del diseño y/o instalador del sistema. Antes de comenzar una instalación se requiere efectuar una exhaustiva evalua ción de las condiciones ambientales imperantes, incluyendo las químicas y las temperaturas de funcionamiento.

Si tiene alguna pregunta acerca de este producto de RIDGID®:

• Contacte al distribuidor de RIDGID® en su localidad.
• Por internet visite el sitio www.RIDGID.com o www.RIDGID.eu para averiguar dónde se encuentran los centros autori zados de RIDGID más cercanos
• L lame al Departamento de Servicio Técnico de Ridge Tool desde EE.UU. o Canadá al [phone] o escriba a [e-mail].

Descripción y especificaciones Descripción

Los accesorios de sellado RIDGID para sistemas ProPress®, cuando se utilizan montados a la Selladora RIDGID apropiada, engarzan mecánicamente un aco - plamiento o fitting sobre un tubo, creando entre ellos un sellado hermético y definitivo. Al oprimirse el interruptor de la Selladora, un motor propulsa una bomba hidráulica, la que inyecta líquido hacia el interior del cilindro del aparato. Esta acción lleva los rodillos del aparato hacia delante poniéndolos en contacto con el accesorio en uso y aplica una fuerza selladora de miles de libras sobre el aco - plamiento expresamente diseñado.

iNOTA! ProPress® es marca registrada de Viega GmbH & Co.

Desde que se oprime el interruptor de la Selladora, el ciclo de la selladura tarda entre 4 y 8 segundos en comple- tarse. Una vez iniciada la deformación del acoplamiento, el ciclo prosigue automáticamente hasta finalizar.

Existen accesorios de sellado RIDGID para los siguientes sistemas ProPress:

RIDGID fabrica juegos de mordazas, aros selladores y accionadores para sellar acoplamientos ProPress. Ellos son:

• Juegos de mordazas ProPress®Serie Standard para acoplamientos ProPress de ^1/2 hasta 2 pulgadas
• Juegos de mordazas ProPress®Serie Compact para acoplamientos ProPress de ^1/2 hasta 1^1/4 pulgada
• Aros selladores ProPress para acoplamientos ProPress de 12 a 2 pulgadas:

- los aros selladores ProPress de/2y 2 pulgadas se utilizan con las Selladoras Serie Standard y con el accionador V2

- los aros selladores ProPress de 12 a 1^14 pulgada pueden usarse con las Selladoras Serie Standard y el accionador V1, o bien con las Selladoras Serie Compact y el accionador C1

Juegos de mordazas ProPress serie Standard

Las mordazas ProPress serie Standard han sido dise -ñadas para sellar en forma mecánica acoplamientos ProPress sobre tubos del/2, , 3/4, 1, 11/4, 11/2 y 2 pulgadas de diámetro. Se requiere un juego de mordazas específico para cada diámetro de tubería. Las mordazas serie Standard funcionan con las Selladoras RIDGID de serie Standard tales como las modelo CT-400, 320-E, RP 330 ó RP 340. Los juegos de mordazas serie Standard no pueden emplearse con Selladoras RIDGID de serie Compact como la 100-B, RP 200 ó RP 210. Tanto las mordazas como la Selladora deben colocarse en forma perpendicular sobre el acoplamiento o tubo que se va a sellar.

No. en el catálogo	∅ en pulgs. Peso
76652	1/2	3,75 lbs. (1,70 kg)
76657	3/4	3,90 lbs. (1,76 kg)
76662 1 4,15	lbs. (1,88 kg)
76667 1	1/4	4,30 lbs. (1,95 kg)
76672 1	1/2	6,45 lbs. (2,93 kg)
76677 2 9,40	lbs. (4,26 kg)

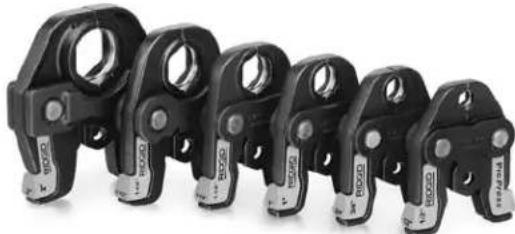

Figura 1 – Juego de mordazas ProPress serie Standard

Juegos de mordazas ProPress serie Compact

Las mordazas ProPress serie Compact han sido dise -ñadas para sellar en forma mecánica acoplamientos ProPress sobre tubos de ^1/2 , ^3/4 , 1 y 1 ^1/4 pulgada de diámetro. Se requiere un juego de mordazas específico para cada diámetro de tubería. Las mordazas serie Compact funcionan con las Selladoras RIDGID de serie Compact como la 100-B, RP 200 y RP 210. Los juegos de mordazas serie Compact no pueden emplearse con Selladoras RIDGID de serie Standard tales como las modelo C-T400, 320-E, RP 330 ó RP 340. Tanto las mordazas como las Selladoras deben colocarse en forma perpendicular sobre el acoplamiento y tubo que se va a sellar.

No. en el catálogo ∅ en pulgs. Peso
16958	1/2	2,5 lbs. (1,14 kg)
16963	3/4	2,22 lbs. (1,01 kg)
16978	1	2,28 lbs. (1,03 kg)
31228	1^1/_4	2,56 lbs. (1,15 kg)

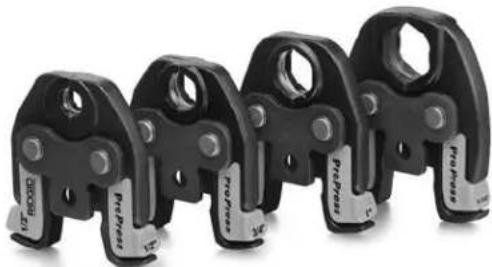

Figura 2 – Juego de mordazas ProPress serie Compact

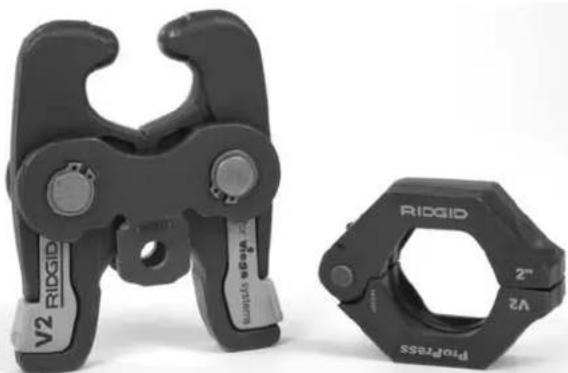

Aros selladores ProPress

Los aros selladores ProPress han sido diseñados para sellar en forma mecánica acoplamientos ProPress sobre tubería de ^1/2 , ^3/4 1, 1 ^1/4 . 1 ^1/2 y 2 pulgadas de ∅. Se requiere un aro sellador específico para cada diámetro de tubería. Los aros de ^1/2 hasta 1 ^1/4 pulgada pueden accionarse ya sea con un accionador V1 y una Selladora serie Standard como las modelo CT400, 320E, RP 330 ó RP 340, o con un accionador C1 y una Selladora serie Compact como las modelo 100-B, RP 200 ó RP 210. Los aros de 1 ^1/2 y 2 pulgadas sólo pueden ser accionados por un accionador V2 y una Selladora de la serie Standard. Resulta imposible accionar estos aros ProPress de ^1/2 y 2 pulgadas ∅ con una Selladora serie Compact.

Los aros ProPress deben montarse perpendicularmente al acoplamiento y al tubo que se van a sellar. Sin embargo, las cavidades en el aro -donde se enganchan las puntas del accionador- proporcionan al accionador y a la Selladora la capacidad de girar hasta en 90 grados en ambas direcciones. Esta característica permite que aros y accionadores se usen en aplicaciones en las cuales mordazas y Selladora no caben o no entran. Cada aro ProPress viene rotulado con el nombre del accionador que le corresponde.

No. en el catálogo 0	en pulgs. Peso
27998 Aro	sellador ProPress de 12 pulg 0,50 lbs. (0,23 kg)
28003 Aro	sellador ProPress de 34 pulg. 0,70 lbs. (0,32 kg)
28008 Aro	sellador ProPress de 1 pulg. 0,90 lbs. (0,41 kg)
28013 Aro	sellador ProPress de 1 14 pulg.	1,00 lbs. (0,45 kg)
28018 Aro	sellador ProPress de 1 12 pulg.	1,35 lbs. (0,61 kg)
28023 Aro	sellador ProPress de 2 pulg. 2,00 lbs. (0,91 kg)
26163	Accionador C1	2,10 lbs (0,95 kg)
28033	Accionador V1	4,80 lbs (2,18 kg)
21878	Accionador V2	4,7 lbs (2,13 kg)

Figura 3 – Aro sellador y accionador

Aros selladores ProPress XL-C

RIDGID fabrica aros ProPress XL-C para emplearse en conjunción con acoplamientos ProPress XL-C. Los aros ProPress XL-C sellan en forma mecánica acoplamientos ProPress XL-C a tubos de 2 ^1/2 , 3 y 4 pulgadas. Se requiere un aro sellador específico para cada diámetro de tubería. Los aros ProPress XL-C se accionan con un accionador V2 y una Selladora serie Standard como las modelo CT-400, 320E, RP 330 ó RP 340. Los aros ProPress XL-C no pueden accionarse con Selladoras de la serie Compact.

Los aros ProPress XL-C deben colocarse perpendicu- larmente al acoplamiento y al tubo que se van a sellar. Sin embargo, las cavidades en el aro -donde se enganchan las puntas del accionador- proporcionan al accionador y la Selladora la capacidad de girar hasta en 90 grados en ambas direcciones.

No. en el catálogo	∅	Peso
20543	Aro sellador XL-C de 2 12 pulg	5,46 lbs (2,48 kg)
20548	Aro sellador XL-C de 3 pulg.	9,63 lbs (4,37 kg)
20553	Aro sellador XL-C de 4 pulg	11,08 lbs (5,03 kg)
21878	Accionador V2	6,71 lbs (3,04 kg)
21103	Maletín	6,15 lbs (2,79 kg)

Pasador de pivote y resorte de torsión (no visibles) Cavidad para el enganche del accionador (no visible) Aro sellador ProPress XL-C Punta cilíndrica Brazo Placa lateral Resorte de retorno (no visible) Accionador RIDGID V2

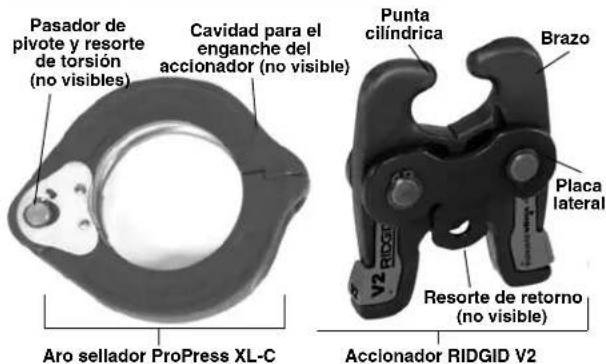

Figura 4 – Aro sellador ProPress XL-C y Accionador RIDGID V2

AVERTENCIA Emplee únicamente Selladoras RIDGID y los accesorios de sellado RIDGID (juegos de mordazas, aros, accionadores, etc.) cuando así lo indique el fabricante del acoplamiento en uso. El empleo de Sella doras y/o accesorios que no corresponden al sistema que se instala puede causar fugas, daños a la Selladora o al accesorio, anular las garantías pertinentes y causar graves le siones personales.

AVISO Consulte al fabricante de los acoplamientos que se sellarán para obtener información específica de todo lo concerniente al sistema que integran: tubería compatible, materiales, instrucciones de instalación, distancia mínima requerida entre acoplamientos, materiales para selladuras, inspección, pruebas, etc. Las

instalaciones hechas de forma incorrecta pueden causar fugas y daños materiales de consideración.

Llame al Departamento de Servicio Ténico de Ridge Tool al [phone] o visite rttechservices@emer son.com en la web para obtener un listado de los fabricantes de sistemas y válvulas de sellado que reco miendan el uso de Selladoras y accesorios RIDGID para la instalación de sus sistemas.

Revisión de la Selladora y sus accesorios

ADVERTENCIA

Revise la Selladora y sus accesorios diariamente y enmiende cualquier problema que detecte con el fin de evitar lesiones graves por descargas eléctricas, fallas de la Selladora y/o accesorios y daños materiales.

1. Inspeccione la Selladora según las instrucciones de su propio manual.
2. Quite el aceite, grasa o mugre de la Selladora y sus accesorios, y especialmente de los mangos y controles. Esto facilita la inspección e impide que el aparato y sus accesorios resbalen de sus manos.

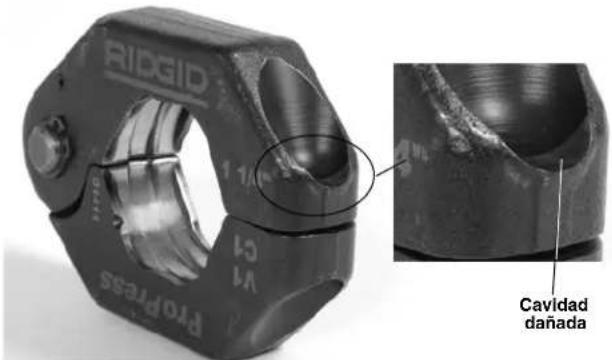

3. Fíjese bien en los componentes de los accesorios (mordazas, aros, accionadores...) por si tienen partes o piezas agrietadas, quebradas, desgastadas, faltantes, desalineadas o agarrotadas y para detectar cualquier otra condición que podría afectar el funcionamiento correcto y seguro de éstos. Una pieza averiada de un accesorio podría ocasionar una sella - dura defectuosa y causar graves lesiones y cuantiosos daños en una propiedad. Si detecta algún desperfecto en un accesorio, deséchelo y reemplácelo. (Vea la Figura 14.)

AVERTENCIA Siempre deseche la totalidad del accesorio. Jamás recambie sólo una parte o un componente individual del conjunto, ni intercambie partes entre accesorios. Si no se recambia el accesorio completo, puede fallar y causar lesiones graves.

No modifique un accesorio de sellado ni utilice accesorios que han sido alterados. Un accesorio de sellado que ha sido soldado, afilado, perforado o modificado de cualquier forma puede hacerse trizas durante una sella dura y disparar objetos cortantes por los aires, causando lesiones, heridas graves y hasta la muerte. Deseche y reemplace un accesorio de sellado dañado.

1. Inspeccione las marcas de identificación en los accesorios para cerciorarse de que el accesorio que va a emplear corresponde al sistema y al diámetro de la instalación. No utilice un accesorio que no tiene una identificación legible.

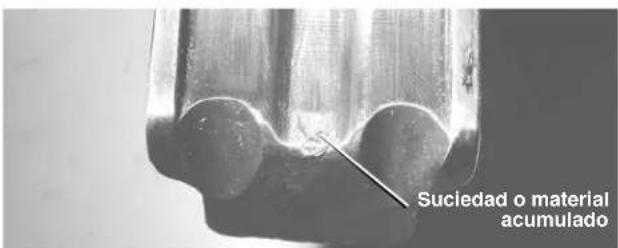

2. Inspeccione el perfil o superficie en el accesorio, aquel que efectúa la selladura. Si está oxidado, sucio o cubierto de restos de selladuras, límpielo como se describe en la sección Mantenimiento en este manual. Es importante mantener limpio el perfil que efectúa la selladura para evitar la formación de rebabas durante el proceso, que el accesorio se quede pegado al acoplamiento, y asegurar una sella - dura hermética.
3. Asegure que los resortes funcionan y que mueven el accesorio correctamente (cerrados para aros, mordazas y accionadores). El accesorio debe abrirse y cerrarse por completo, libremente. Si es necesario, lubrique los puntos que pivotan con un aceite lubricante liviano. Quite el exceso de aceite.

Preparación del aparato y de la zona de trabajo

ADVERTENCIA

Prepare la Selladora, accesorio y la zona de trabajo de acuerdo a estos procedimientos con el fin de evitar lesiones por descargas eléctricas u otras causas, y daños materiales.

1. Examine el trabajo que debe realizar y determine

2. cual sistema de acoplamientos empleará,

3. cuales tamaños de acoplamientos instalará, y

4. el espacio con que cuenta para maniobrar con la Selladora y accesorios al efectuar las conexiones.

5. Establezca cual Selladora y cuales accesorios requiere para efectuar las conexiones. Vea la sección Des crip -ción y Especificaciones para conocer los accesorios disponibles para la instalación de sistemas ProPress. Los datos sobre los espacios libres requeridos para hacer uso de los diversos accesorios los encontrará al final de este manual. En el sitio web www.RIDGID.com

hallará la información acerca de las Selladoras RIDGID y los accesorios de sellado RIDGID, o llame al [phone] y consulte a un técnico de Depart - a mento de Servicio Técnico de Ridge Tool.

Emplee únicamente Sella doras RIDGID y accesorios de sellado RIDGID (mordazas, aros, accionadores, etc.) cuando el fabricante de los acoplamientos así lo indica. Asegure que el accionador que empleará sea el indicado para el aro sellador seleccionado. Cada aro viene marcado con el accionador que le corresponde. El empleo de una se lladora incorrecta y/o accesorios que no pertenecen al sistema siendo instalado puede causar fugas, dañar la Selladora y/o el accesorio, o lesionar a alguien.

1. Asegure que la Selladora y el accesorio de sellado han sido revisados de acuerdo a sus respectivos manuales e instrucciones.
2. Prepare la Selladora según los procedimientos que figuran en su propio manual del operario.

Montaje del accesorio en la Selladora

1. Cerciórese de que la Selladora está desenchufada o que su pila ha sido extraída.

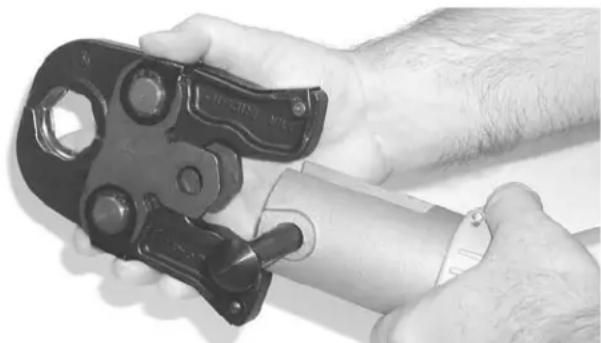

2. Jale (abra) el pasador para el montaje del accesorio que se encuentra a un costado del barril de la Sell - adora. Si la Selladora ya tiene un accesorio acoplado, extráigalo. (Vea la Figura 5.)

Figura 5 – Jale el pasador para el montaje del accesorio

1. Coloque el accesorio en la nariz de la Selladora y vuelva a embutir el pasador hasta adentro. La Selladora no funcionará si el pasador no se encuentra totalmente encajado.

Calibración de la Selladora al montársele un accesorio específico (Selladora 320-E solamente)

La Selladora 320-E posee una característica que se encarga de asegurar que todas las selladuras se completen con éxito. Cuando a la 320-E se le instala un

accesorio en su punta, la Selladora realiza un ciclo de calibración. Luego, la 320-E compara este ciclo de calibración con cada conexión que efectúa. Si la conexión sellada no coincide con el ciclo de calibración, la Selladora procede a alertar al usuario indicándole que ha ocurrido un error.

Consulte el manual de la Selladora 320-E o llame al Servicio Técnico de Ridge Tool si tiene dudas acerca de esta característica.

Preparación de la conexión

AVISO Éstas son instrucciones generales. Por ende, siga siempre las instrucciones de instalación específicas del fabricante del acoplamiento. De lo contrario la junta, unión o conexión puede quedar defectuosa, tener fugas, y/o causar cuantiosos daños materiales.

Preparación del tubo

1. Si es necesario, corte el tubo -apropiado para el sistema de acoplamiento que se empleará- del largo que desea. Emplee un cortatubos u otra herramienta que corte el tubo limpiamente en ángulo recto con respecto a su eje. Si para cortarlo sujetará el tubo en un tornillo de banco, procure que el tornillo no agarre al tubo cerca del extremo que irá dentro del aco pla -miento, para que no se dañe. Los rayones o arañazos en el diámetro exterior del tubo o un tubo de formado pueden causar fugas.
2. Elimine las rebabas de los diámetros interior y exterior del extremo del tubo, empleando una lija, esca- riador o herramienta quitarebabas. Las rebabas pueden hacer cortes en el elemento sellador del acoplamiento y causar fugas.
3. Limpie el extremo del tubo de toda mugre, aceite y grasa. Un tubo que no ha sido bien preparado puede ocasionar una conexión defectuosa, fugas y daños materiales.

Inserción del tubo en el acoplamiento

1. Revise el acoplamiento según las instrucciones del fabricante para asegurar que cuenta con todas sus partes, que éstas están en su lugar y que el aco-plamiento está limpio y libre de contaminantes. Si al acoplamiento le falta alguna pieza o está sucio, puede ocasionar una conexión defectuosa, fugas y otros daños materiales. Vea las Figuras 6.

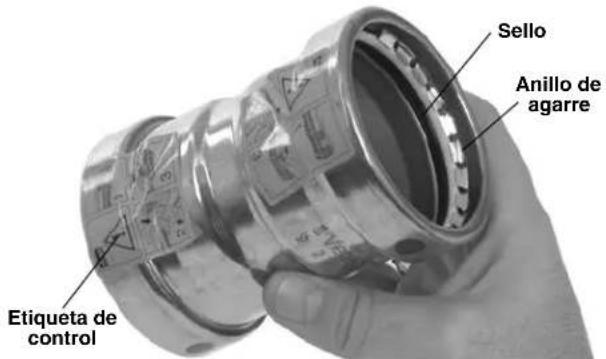

Figura 6A – Inspección del acoplamiento ProPress de acuerdo a las instrucciones de su fabricante

Sello Anillo de agarre Etiqueta de control

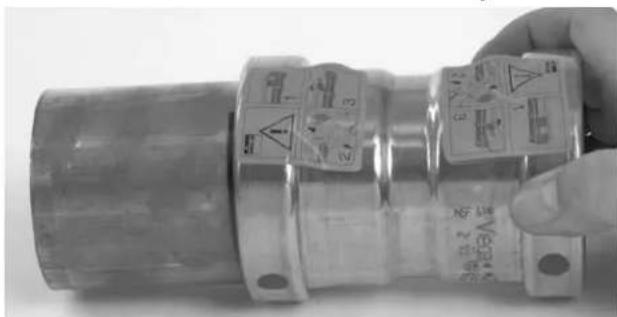

Figura 6B – Inspección del acoplamiento ProPress XL-C antes de introducirle un tubo

1. Algunos sistemas de sellado requieren marcar el tubo antes de introducirlo en el acoplamiento. Esta -blezca si las instrucciones del fabricante del aco -plamiento recomiendan marcar el tubo. Si es así, márquelo con un rotulador de tinta indeleble (permanent marker) para indicar la profundidad hasta la cual debe introducirse en el acoplamiento. Gracias a esta marca, el operario puede asegurarse -antes de iniciar la selladura de la conexión- de que ha insertado el tubo hasta la profundidad debida. (Vea la Figura 7).

a TWD 1 2 3 4 E: TWD Permanent Marker

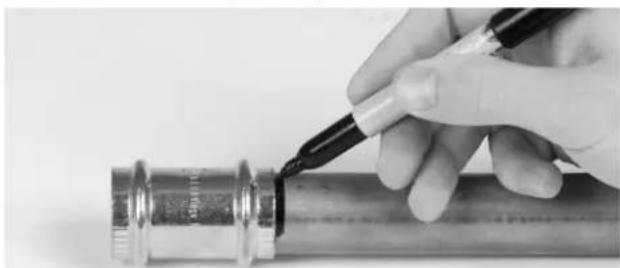

Figura 7 – Marque la profundidad hasta donde debe insertarse el tubo en el acoplamiento

1. Introduzca el tubo en el acoplamiento hasta que tope. La mayoría de los acoplamientos tiene un resalte en su interior donde el extremo del tubo topa y no puede seguir de largo. Pero algunos acoplamientos no cuentan con este resalte y es posible atravesarlos por completo. Esta clase de acoplamientos se usa comúnmente en trabajos de reparación. Si

el acoplamiento no tiene un resalte o tope, introduzca el tubo hasta la marca que usted le ha hecho para que ésta quede al ras con el extremo del acoplamiento. En algunos casos, se facilita la introducción del tubo empleando un movimiento giratorio. Nunca emplee un lubricante salvo que el fabricante del acoplamiento lo recomiende. Los lubricantes podrían degradar el sello y causar fugas. Un tubo que no entra en el acoplamiento podría no estar perfectamente redondo o tener rebabas en su extremo, las que pueden dañar el sello y ocasionar fugas.

1. Asegure que el tubo esté introducido a fondo en el acoplamiento. Si el tubo no se marcó anteriormente, márquelo ahora al final del acoplamiento para tener una referencia visual de la inserción completa del tubo. Vea las Figuras 8 y 9

Figura 8 – Marque el tubo aún después de haberlo insertado hasta el resalte del acoplamiento

Figura 9 – Inserción del tubo en el acoplamiento hasta la profundidad debida

Instrucciones de funcionamiento

ADVERTENCIA

Siempre lleve protección para los ojos para protegerlos del polvo, mugre u otros objetos foráneos.

Mantenga sus dedos y manos apartados de los

accesorios de la Selladora durante el ciclo de sella- do. Sus dedos o manos pueden ser aplastados, fracturados o amputados si quedan atrapados en el accesorio o en la Selladora, o entre éstos, la pieza de trabajo o cualquier otro objeto.

Respete las instrucciones de funcionamiento para evitar lesiones a sus manos y daños a las herramientas de sellado.

AVERTENCIA Emplee únicamente Selladoras RIDGID y los accesorios de sellado RIDGID (juegos de mordazas, aros, accionadores, etc.) cuando así lo indique el fabricante del acoplamiento en uso. El empleo de Sella-doras y/o accesorios que no corresponden al sistema que se instala puede causar fugas, daños a la Selladora o al accesorio, anular las garantías pertinentes y causar graves lesiones personales.

Confirme que la Selladora y los accesorios hayan sido preparados debidamente.

Sellado de una conexión empleando un juego de mordazas

1. Apriete los brazos de las mordazas para abrirlas y coloque las mordazas abiertas alrededor del acoplamiento. Permita que las mordazas se cierren sobre el acoplamiento procurando que las curvas cóncavas de las mordazas queden bien alineadas con el contorno convexo del acoplamiento (vea la Figura 10.)

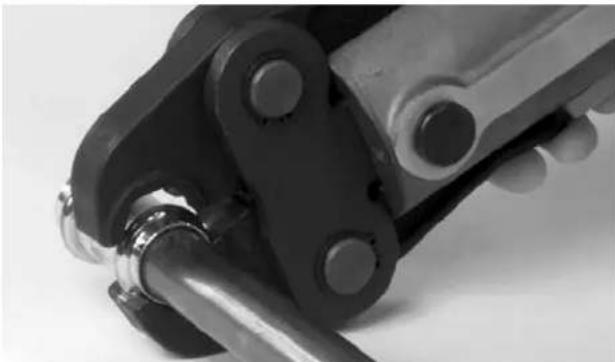

Figura 10 – Mordazas rodeando el acoplamiento

1. Asegure que el tubo está metido en el acoplamiento hasta la profundidad debida, según se indica en el manual del acoplamiento que se está instalando.

2. Asegure que las mordazas y la Selladora estén en ángulo recto con relación al tubo (Figura 11) y oprima el interruptor de la Selladora. Mantenga sus dedos alejados de las mordazas y las piezas aledañas para evitar pellizcos y lesiones.

Figura 11 – Mordazas en ángulo recto en relación con el acoplamiento y tubo

El ciclo de sellado tarda entre 4 y 8 segundos en completarse, dependiendo de la Selladora. Una vez que comienza el ciclo de una selladura y los rodillos hacen contacto con las mordazas, el aparato se enclava y automáticamente completa el ciclo de sella - do. Cuando el ciclo de sellado se encuentra en marcha, aunque usted suelte el gatillo, el aparato no se detendrá. Así se asegura la repetida entereza de las juntas. Si el aparato llegase a fallar, consulte el ma nual de la Selladora en uso.

1. Apriete los brazos de las mordazas para abrirlas y desmóntelas del acoplamiento. Evite tocar las rebabas o bordes cortantes que pudieran haberse formado sobre el acoplamiento durante la selladura.

Sellado de una conexión empleando un aro y un accionador

1. Abra el aro que va a sellar y móntelo rectamente alrededor del acoplamiento. Permita que el aro se cierre sobre el acoplamiento procurando que las curvas cóncavas del aro queden bien alineadas con el contorno convexo del acoplamiento. Si no quedan alineados correctamente, la conexión no quedará bien hecha. Vea las Figuras 12A y B.

Figura 12A – Montaje del ProPress XL-C alrededor del acoplamiento

Figura 12B – Montaje del aro ProPress alrededor del acoplamiento

1. Confirme que el accionador correspondiente al aro que se sellará está puesto en la Selladora (el aro tiene marcado el accionador que le corresponde: C1, V1 ó V2). Cada aro debe sellarse con el accionador debido para evitar lesiones, daños a los dispositivos y conexiones mal hechas.
2. Apriete los brazos del accionador para abrir las puntas, coloque las puntas en las cavidades del aro y permita que el accionador se cierre y se asiente en las cavidades. Vea las Figuras 14A y 14B. Los accionadores C1, V1 y V2 y sus aros correspondientes están diseñados para que el accionador y la selladora puedan rotar hasta 90 grados a la izquierda o a la derecha de la línea perpendicular. Las puntas del accionador deben estar completamente asentadas en las cavidades del aro.

AVISO Si la punta del accionador está mal alineada con respecto a la cavidad del aro, se pueden dañar el aro o el accionador durante el sellado. Asegure que las puntas del accionador estén bien asentadas en las cavidades del aro. (Vea la Figura 13.)

Figura 13 – Cavidad del aro dañada

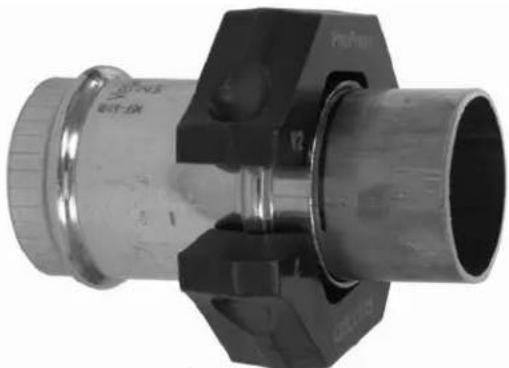

Figura 14A – Las puntas del accionador V2 asentadas en las cavidades del aro XL-C

Figura 14B – Las puntas del accionador V2 colocadas, paralelamente al tubo, en las cavidades del aro XL-C para mayor maniobrabilidad

No deje que el accionador y la Selladora cuelguen del aro. Pueden soltarse y caer, y causar graves lesiones y hasta muertes.

1. Asegure que el aro está en ángulo recto con relación al tubo y al acoplamiento. Oprima el interruptor de la Selladora. Mantenga sus dedos apartados del accionador y del aro para evitar pellizcos y lesiones.

El ciclo de sellado tarda entre 4 y 8 segundos en completarse, dependiendo de la Selladora. Una vez que comienza el ciclo de una selladura y los rodillos hacen contacto con las mordazas, el aparato se enclava y automáticamente completa el ciclo de sellado. Cuando el ciclo ya se encuentra en marcha, aunque usted suelte el gatillo, el aparato no se detendrá. Así se asegura la repetida entereza de las juntas. Si el aparato llegase a fallar, consulte el manual de la Selladora en uso.

Los aros ProPress y los ProPress XL-C fueron he -chos para cerrarse por completo durante una sella -dura. En cambio los aros

1. Finalizada la selladura, apriete los brazos del accio - nador para abrir sus puntas y desmóntelo del aro.
2. Evite tocar las rebabas o bordes cortantes que pudieran haberse formado sobre el acoplamiento durante la selladura.

Inspección de la conexión sellada

1. Revise el acoplamiento que recién selló. Si el aco - plamiento viene de fábrica con un anillo de control y/o una etiqueta de control, quítelos (vea la Figura 6B). Los anillos y etiquetas de control suminis tradas por el fabricante del acoplamiento indican que el aco - plamiento todavía no ha sido sellado. Cuando usted los saca, le advierte a los demás que este aco - plamiento ya ha sido sellado.

Verifique que no haya:

• una desalineación excesiva de los tubos. Recuerde que una pequeña desalineación en la zona de la conexión se considera normal.
• tubo que no se metió hasta la profundidad debida dentro del acoplamiento. Verifique nuevamente que la marca hecha con tinta indeleble alrededor del tubo todavía se encuentra al ras con el extremo del acoplamiento.
• mordazas y aro que no se alinearon correctamente con el contorno del acoplamiento, acoplamiento deformado.
• cualquier otro problema mencionado por el fabricante.

Si usted detecta cualquiera de estos problemas, será necesario preparar, montar y sellar un nuevo aco plamiento y un nuevo trozo de tubo.

1. Al inspeccionar acoplamientos ProPress, revise y confirme que quedaron impresas las "marcas testigo" en uno de los planos hexagonales del acoplamiento (Figura 15). Esta singular marca confirma que se empleó en la selladura de este acoplamiento ProPress el juego de mordazas RIDGID correcto. La marca testigo es marca registrada de Ridge Tool Company. La ausencia de la marca testigo en una conexión ProPress puede invalidar la garantía del fabricante del sistema de sellado. Los sistemas ProPress XL-C no cuentan con marcas testigo.

Marca testigo

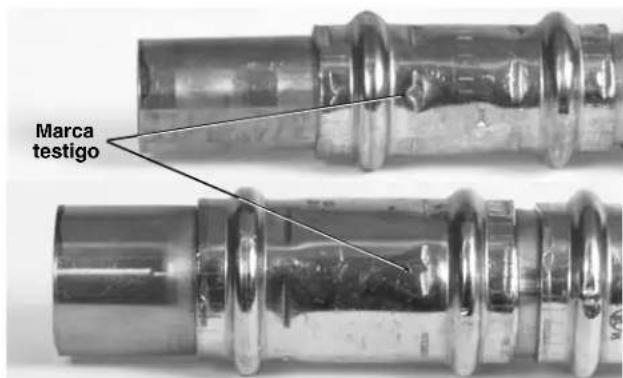

Figura 15 – Marcas testigo del sistema de sellado ProPress

1. Someta el sistema a prueba de acuerdo a las prácticas habituales y a los códigos locales en vigencia. El proveedor del sistema de sellado podría haber esta -blecido procedimientos adicionales para poner a prueba la entereza de sus selladuras.

Instrucciones de mantenimiento

ADVERTENCIA

Los accesorios de sellado deben extraerse de la Selladora antes de efectuarles mantenimiento.

Siempre lleve protección para los ojos. Protéjalos del polvo, mugre y otros cuerpos extraños.

Cualquier componente de las mordazas, aro sellador o accionador que haya sido soldado, afilado, perforado o modificado de alguna forma puede hacerse trizas durante una selladura y lanzar objetos por los aires. Esto puede causar lesiones graves y hasta la muerte. Deseche y reemplace mordazas, aros selladores o accionadores del aro que estén dañados.

1. Antes de utilizarlo, inspeccione el contorno exterior del accesorio. Si está dañado, deseche el accesorio. Si está oxidado, sucio o si muestra una acumulación de restos de sellado u otros contaminantes, a mano límpiele el contorno. Es probable que si el accesorio tiene contaminantes en la zona de sellado (especialmente sobre las puntas de las mordazas o el aro de sellado, Figura 16) al acoplador se le formarán rebabas durante la selladura. Las rebabas dañan el contorno del acoplador.

Suiedad o material acumulado

Figura 16 – Acumulación de desechos sobre el accesorio de sellado

Emplee una almohadilla limpiametales fina Scotch-Brite (Scotch-Brite® es marca registrada de 3M Company), lana de acero o una escobilla de cerdas de acero para quitar la acumulación de desechos en el accesorio.

AVISO No limpie la superficie de sellado del accesorio con materiales abrasivos, tales como tela de esmeril, papel de lija, rueda de amolar o lima rotatoria. Ya que éstos pueden alterar las fundamentales dimensiones de la superficie que efectúa la selladura y producir acoplamientos defectuosos.

1. Lubrique los pasadores de pivote y los puntos móviles del accesorio por lo menos una vez al mes con aceite liviano multiuso. Seque el acceso de aceite.

2. Revise los resortes de retorno en los accesorios de sellado después de cada uso. Los accesorios deben abrirse y cerrarse libremente sin esfuerzo. Si no tiene el resorte o el accesorio está trabado, no utilice el accesorio hasta que haya sido reparado.

Accesorios

ADVERTENCIA

Sólo los siguientes productos ProPress® han sido fabricados para funcionar con una Selladora RIDGID. Otros juegos de mordazas y accesorios, aptos para montarse en otros aparatos, pueden resultar peligrosos y/o efectúan selladuras defectuosos.

Para evitar lesiones al sellar acoplamientos ProPress, emplee únicamente los accesorios listados a continuación.

Sistema de Sellado ProPress:

Aros selladores ProPress

No. en el catálogo Descripción

28043 Kit C1, 12 a 114 pulgada

27423 Kit V1, 12 a 114 pulgada

28048 Kit combinado C1/V1, 12 a 114 pulgada

27428 Kit V2,1 12 a 2 pulgadas

28028 Maletín para kits de aros de 12 a 114 pulgada

28038 Maletín para kit de aros de 1 12 a 2 pulgadas

Aros selladores ProPress XL-C

No. en el catálogo Descripción

21103 Maletín del juego ProPress XL-C

20483 V2 Kit, 2 12 - 4"

Almacenamiento

AVERTENCIA Las Selladoras y accesorios deben guardarse adentro, bajo techo, o bien protegidos de las inclemencias del tiempo. Almacénelos bajo llave donde no los puedan alcanzar niños y personas no capacitadas para usarlos.

Servicio y reparaciones

ADVERTENCIA

Los aparatos y accesorios sometidos a reparaciones o mantenimiento indebidos pueden tornarse peligrosos.

Las instrucciones de Mantenimiento abarcan la mayor parte de los servicios que exige este aparato. Cualquier problema que no se mencione en esta sección debe confiársele a un técnico autorizado de RIDGID.

Las piezas de estos accesorios no están disponibles para la venta. Si el accesorio requiere una pieza, deséchelo y adquiera uno nuevo.

Para obtener información acerca del Servicentro Autorizado RIDGID más cercano a su localidad o consultar sobre el servicio o reparación de esta máquina:

• Contacte al distribuidor de RIDGID en su localidad.
• En internet visite el sitio www.RIDGID.com para averiguar dónde se encuentran los centros autorizados de Ridge Tool más cercanos.
• Llame al Departamento de Servicio Técnico de Ridge Tool desde EE.UU. o Canadá al [phone] o escriba a [e-mail].

Selladuras en espacios restringidos

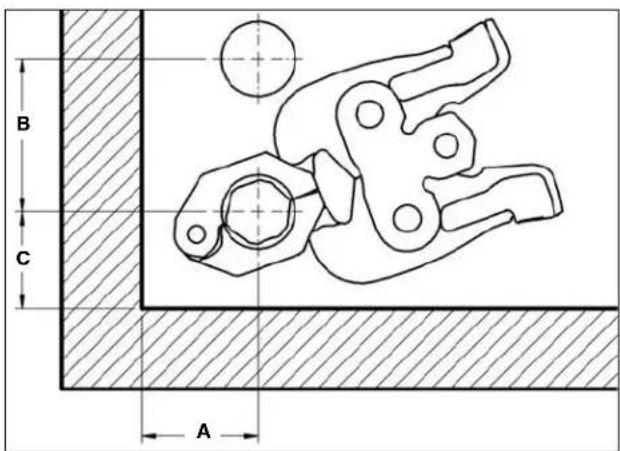

Las figuras siguientes muestran el espacio libre requerido para las mordazas y acoplamientos y el método para sellar acoplamientos en espacios restringidos.

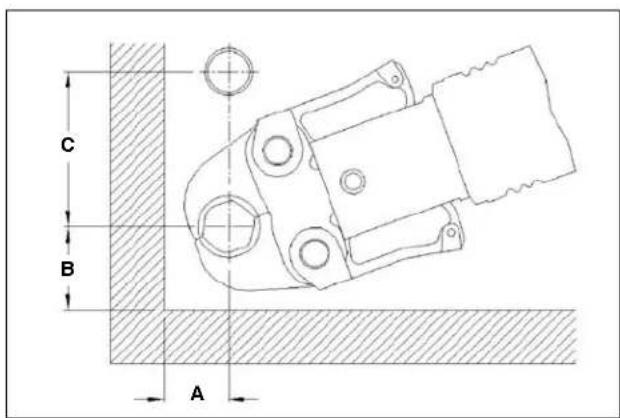

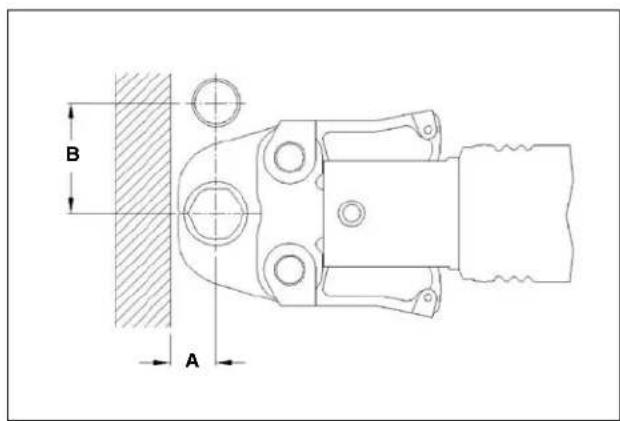

Espacio libre requerido para las mordazas ProPress Serie Standard

B A

∅ del tubo			A (mínimo) B (mínimo)
			pulg. mm		pulg. mm
1/2"			3/4"	19	1	5/8"	41
3/4"			7/8"	22	2	1/8"	54
1"	1"	26	2			1/2"	64
11/4"			11/8"		29	7/8"	73
11/2"			13/4"		45	1/2"	89
2"	2"	51	4			3/8"		111

C B A

∅ del tubo	A (mínimo) B (mínimo) C (mínimo)
	pulg. mm pulg.		mm pulg. mm
12''	78''	23 1	38''	35	212''	64
34''	1''	26 1	12''	38	212''	64
1''	118''	29 1	34''	45	3''	76
114''	114''	32 2	14''	57	318''	80
112''	178''	48 2	12''	64	334''	95
2''	218''	54 3	18''	80	5''	127

pulg. = pulgadas

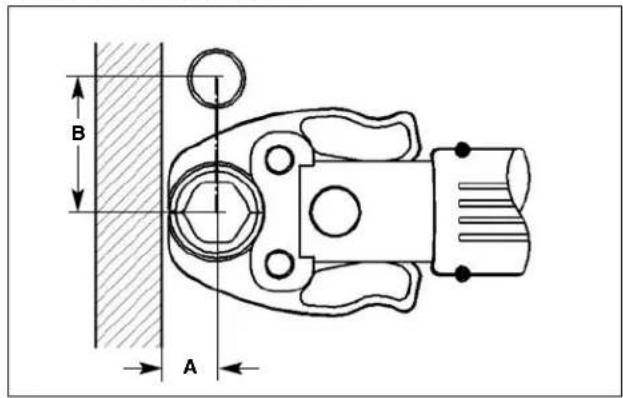

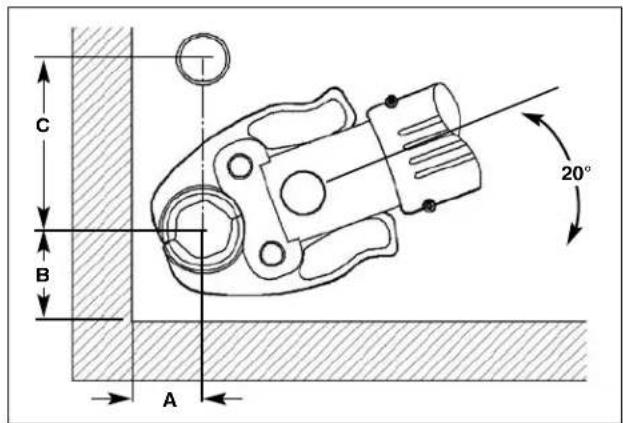

Espacio libre requerido para las mordazas ProPress Serie Compact

B A

∅ del tubo			A (mínimo) B (mínimo)
			pulg. mm pulg. mm
^1/_2 "			^3/_4 "	19	2"	51
^3/_4 "			^7/_8 "	22	2		^3/_8 "	60
1"	1"	26	2				^5/_8 "	67
1^1/_4 "			1^1/_8		28		3^1/_8

C B A 20°

∅ del tubo	A (mínimo) B (mínimo) C (mínimo)
	pulg. mm pulg.		mm pulg. mm
^1/_2 ′′	^7/_8 ′′	23 1	^3/_6 ′′	35 2	^1/_2 ′′	64
^3/_4 ′′	1′′	26 1	^1/_2 ′′	38 2	^3/_4 ′′	70
1′′	118 ′′	29 1	^5/_6 ′′	41	3′′	76
114	178 ′′	39	2^1/_8 ′′	53	3 ^3/_8 ′′	85

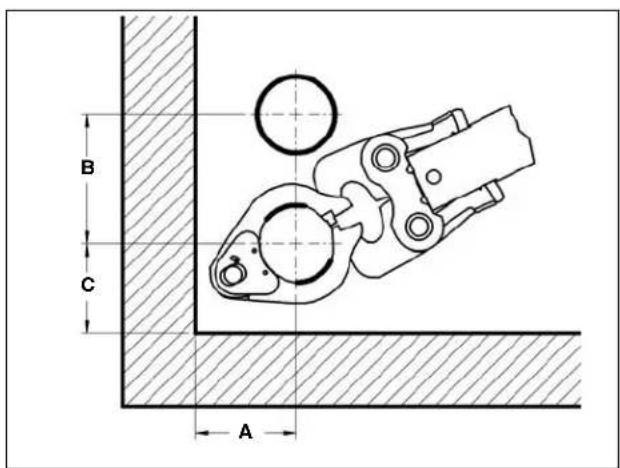

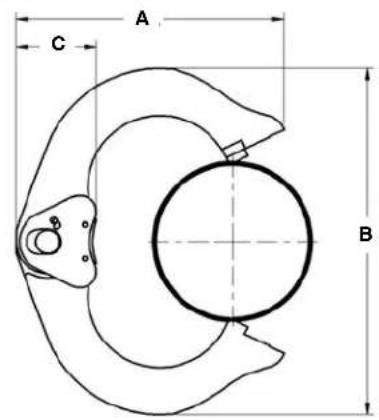

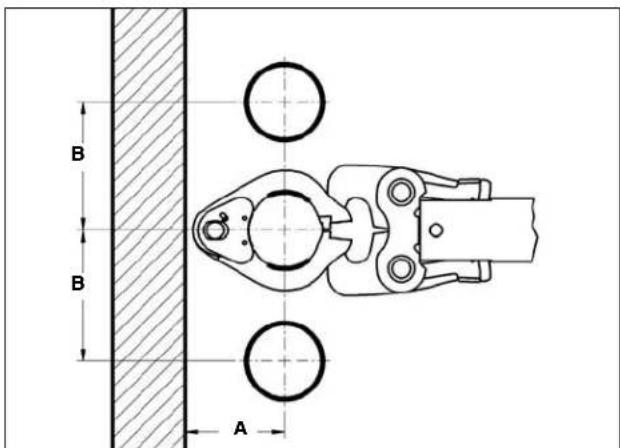

Espacio libre requerido para los aros selladores ProPress

B B A

∅ del tubo	A (mínimo)		B (mínimo)
	pulg.	mm	pulg.	mm
^1/_2 "	1^5/_6 "	41	2^13/_16 "	71
^3/_4 "	1^3/_4 "	45	2^5/_6 "	55
1"	2"	51	1^5/_8 "	42
1^1/_4 "	2^8/_19 "	55	2^15/_16 "	75
1^1/_2 "	2^3/_6 "	60	3^5/_16 "	85
2"	2^8/_19 "	65	4^1/_6 "	105

A C B

∅ del tubo		A (mínimo) B (mínimo) C (mínimo)
		pulg. mm	pulg.	mm	pulg.	mm
^1/_2	2	^1/_4	57	2	^1/_8	54	1	^1/_16	27
^3/_4	2	^1/_16		68	^7/_8	73	1	^1/_8	28
1"		2^15/_16		75	^9/_16	84	1	^3/_16	31
1'/_4	3	^5/_16		84	^7/_8	99	1	^5/_16	30
1'/_2		3^1/_16		94	4^5/_16		110	^3/_16	31
2"	4	^7/_16		113	5^7/_16		139	^5/_16	30

pulg. = pulgadas

B C A

V1
∅ del tubo	A (mínimo) B (mínimo) C (mínimo)
	pulg. mm pulg.			mm pulg. mm
^1/_2 " 1	^5/_6 "	41	3	^9/_16 "	90	2	^5/_16 "	59
^3/_4 " 1	^3/_4 "	45	3	^5/_6 "	92	2	^1/_8 "	55
1" 2"	51	3		^13/_16 "		97	2	56
1^1/_4 " 2	^3/_18 "	55	3	^3/_4 "	92	2		55
V2
∅ del tubo	A (mínimo) B (mínimo) C (mínimo)
	pulg. mm pulg.			mm pulg. mm
1^1/_2 " 2	^3/_6 "	60	5"	27	2		^3/_16 "	56
2" 2	^5/_15 "	65	4	^3/_4 "		121	2	65
C1
∅ del tubo	A (mínimo) B (mínimo) C (mínimo)
	pulg. mm pulg.			mm pulg. mm
^1/_2 " 1	^5/_6 "	41	3	1/4"	83	2"	51
^3/_4 " 1	^3/_4 "	45	3	1/4"	83	1		48
1" 2"	51	3		1/4"	83	1		48
1^1/_4 " 2	^3/_15 "	55	3	^3/_15 "	86	1		46

C1
∅ del tubo	A (mínimo) B (mínimo) C (mínimo)
	pulg. mm pulg.			mm pulg. mm
^1/_2 " 1	^5/_6 "		41 3	^1/_4 "		83 2"	51
^3/_4 " 1	^3/_4 "		45 3	^1/_4 "		83 1		^7/_8 "
1" 2"	51 3			^1/_4 "		83 1		^7/_9 "
^1/_4 " 2	^3/_15 "		55 3	^3/_8 "		86 1		^7/_9 "

Espacio libre requerido para los aros selladores ProPress XL-C

B B A

∅ del tubo	A (mínimo)		B (mínimo)
	pulg.	mm	pulg.	mm
2^1/2 "	4^1/8 "	105	6"	152
3"	4^5/8 "	111	7"	178
4"	5"	127	8"	203

A C B

∅ del tubo	A (mínimo) B (mínimo) C (mínimo)
	pulg. mm pulg.		mm pulg. mm
2^1/2 6	^3/_15	157 6	^15/_10	176 7	^7/_10
3" 7	^7/_15	189 8	^13/_15	224 2	^7/_15
4" 8	^7/_15	205 10	^7/_10	265 2	^7/_10

B C A

∅ del tubo	A (mínimo) B (mínimo) C (mínimo)
	pulg. mm pulg.		mm pulg. mm
2^1/2 4	^1/8	105 6"	152 4		^1/2	114
3" 4	^5/8	111 7"	178 4		^7/8	124
4"	5"	127 8"	203 5		^3/4	146

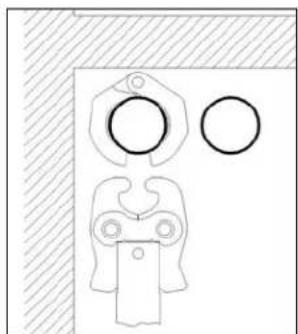

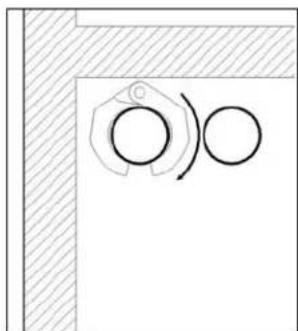

Método para sellar en espacios restringidos con Aros selladores

1. Coloque el aro sellador alrededor del acoplamiento desde adelante...

1. ...hasta que el aro sellador se asiente en la ranura del acoplamiento.

1. Mantenga el aro sellador cerrado y gírelo por alrededor del acoplamiento hasta que la abertura quede apuntando hacia delante.

1. Introduzca el accionador del aro y comience el ciclo sellador.

Detección de averías

PROBLEMA POSSIBLE REASONS SOLUCIÓN
Las conexiones que se sellan no se completan.	Se usaron mordazas o aro sellador que no son los correctos para el tamaño del tubo o del material.	Instale el juego de mordazas correcto.
	Las mordazas o el aro no fueron puestos rectamente sobre el tubo.	Vuelva a efectuar la junta empleando un nuevo tubo y un nuevo acoplamiento. Asegure de colocalas mordazas o el aro de sellado en ángulo recto con respecto al acoplamiento.
	Las mordazas han sobrepasado su expectativa de vida útil y pueden haber fallado.	Si el juego de mordazas está agrietado, reemplácelo con un nuevo juego de mordazas. Vuelva efectuar una selladura empleando un nuevo tubo y un nuevo acoplamiento.
Se producen aletas grandes o afiladas en la junta sellada, allí donde se juntan las puntas de las mordazas o del aro.	Accumulation de résidus de raccord au droit des redans d'embout des mâchoires ou de la bague.	Limpie las curvas interiores de las mordazas o del aro empleando una almohadilla tipo Scotch-Brité Consulte las instrucciones en la sección Mante - nimiento.
	Mordazas o aros demasiado desgastados o dañados.	Deseche las mordazas y reemplácelas con un nuevo juego de mordazas o aro sellador RIDGID.
Las mordazas o aros se pegan demasiado al acoplamiento al comple-tarse la selladura.	Accumulation de résidus de raccord au droit des redans d'embout des mâchoires ou de la bague.	Limpie las curvas interiores de las mordazas o del aro empleando una almohadilla tipo Scotch-Brité Consulte las instrucciones en la sección Mante - nimiento.

What is covered

Las herramientas RIDGID® están garantizadas contra defectos de la mano de obra y de los materiales empleados en su fabricación.

Duración de la cobertura

Esta garantía cubre a la herramienta RIDGID ^® durante toda su vida útil. La cobertura de la garantía cadu ca cuando el producto se torna inservíble por razones distintas a las de defectos en la mano de obra o en los materiales.

Cómo obtener servicio

Para obtener los beneficios de esta garantía, envíe mediante porte pagado, la totalidad del producto a RIDGE TOOL COMPANY, en Elyria, Ohio, o a cualquier Servicentro Independiente RIDGID. Las llaves para tubos y demás herramientas de mano deben devolverse a la tienda donde se adquirieron

Lo que hacemos para corregir el problema

El producto bajo garantía será reparado o reemplazado por otro, a discreción de RIDGE TOOL, y devuelto sin costo; o, si aún resulta defectuoso después de haber sido reparado o sustituido tres veces durante el período de su garantía. Ud. puede optar por recibir un reembolso por el valor tota de su compra.

Lo que no está cubierto

Esta garantía no cubre fallas debido al mal uso, abuso o desgaste normal. RIDGE TOOL no se hace responsable de daño incidental o consiguiente alguno.

Relación entre la garantía y las leyes locales

Algunos estados de los EE.UU. no permiten la exclusión o restricción referente a daños incidentales o consiguientes. Por lo tanto, puede que la limitación o restricción mencionada anteriormente no rija para Ud. Esta garantía le otorga derechos específicos, y puede que, además, Ud tenga otros derechos, los cuales varían de estado a estado, provincia a provincia o país a país.

No rige ninguna otra garantía expresa

Esta GARANTIA VITALICIA es la única y exclusiva garantía para los productos RIDGID. Ningún empleado, agente, distribuidor u otra persona está autorizado para modificar esta garantía u ofrecer cualquier otra garantía en nombre de RIDGE TOOL COMPANY.
