MANUAL DE USUARIO LBN555 LE CHAI

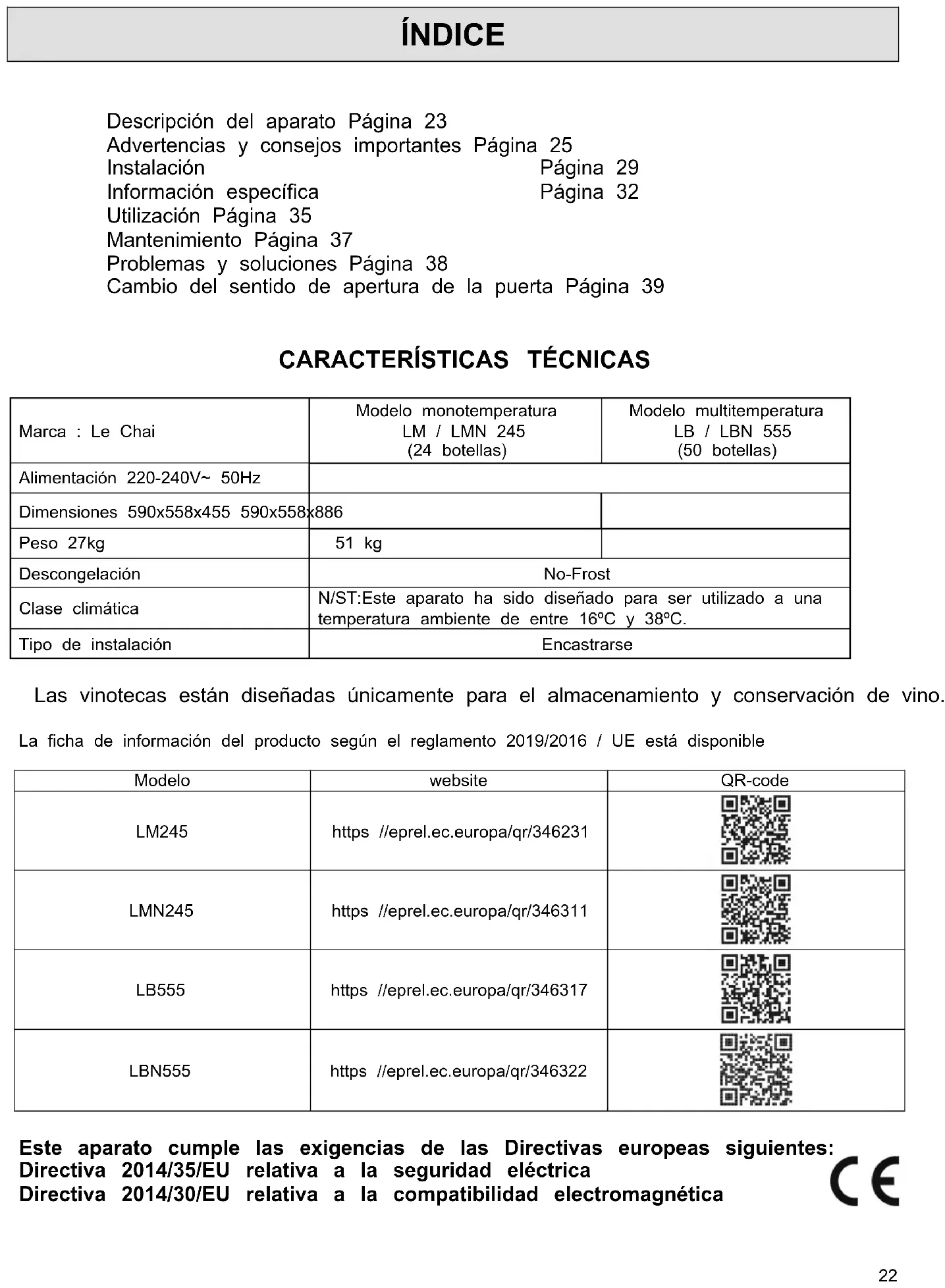

CONSERVACION INTEGRADO LM245 / LMN245 – 20 botellas LB555 / LBN555 – 50 botellas22 ÍNDICE Descripción del aparato Página 23 Advertencias y consejos importantes Página 25 Instalación Información específica Página 29 Página 32 Utilización Página 35 Mantenimiento Página 37 Problemas y soluciones Página 38 Cambio del sentido de apertura de la puerta Página 39

CARACTERÍSTICAS TÉCNICAS

Marca : Le Chai Modelo monotemperatura LM / LMN 245 (24 botellas) Modelo multitemperatura LB / LBN 555 (50 botellas) Alimentación 220-240V~ 50Hz Dimensiones 590x558x455 590x558x886 Peso 27kg 51 kg Descongelación No-Frost Clase climática N/ST:Este aparato ha sido diseñado para ser utilizado a una temperatura ambiente de entre 16ºC y 38ºC. Tipo de instalación Encastrarse Las vinotecas están diseñadas únicamente para el almacenamiento y conservación de vino. La ficha de información del producto según el reglamento 2019/2016 / UE está disponible Modelo website QR-code LM245 https //eprel.ec.europa/qr/346231 LMN245 https //eprel.ec.europa/qr/346311 LB555 https //eprel.ec.europa/qr/346317 LBN555 https //eprel.ec.europa/qr/346322 Este aparato cumple las exigencias de las Directivas europeas siguientes: Directiva 2014/35/EU relativa a la seguridad eléctrica Directiva 2014/30/EU relativa a la compatibilidad electromagnética23

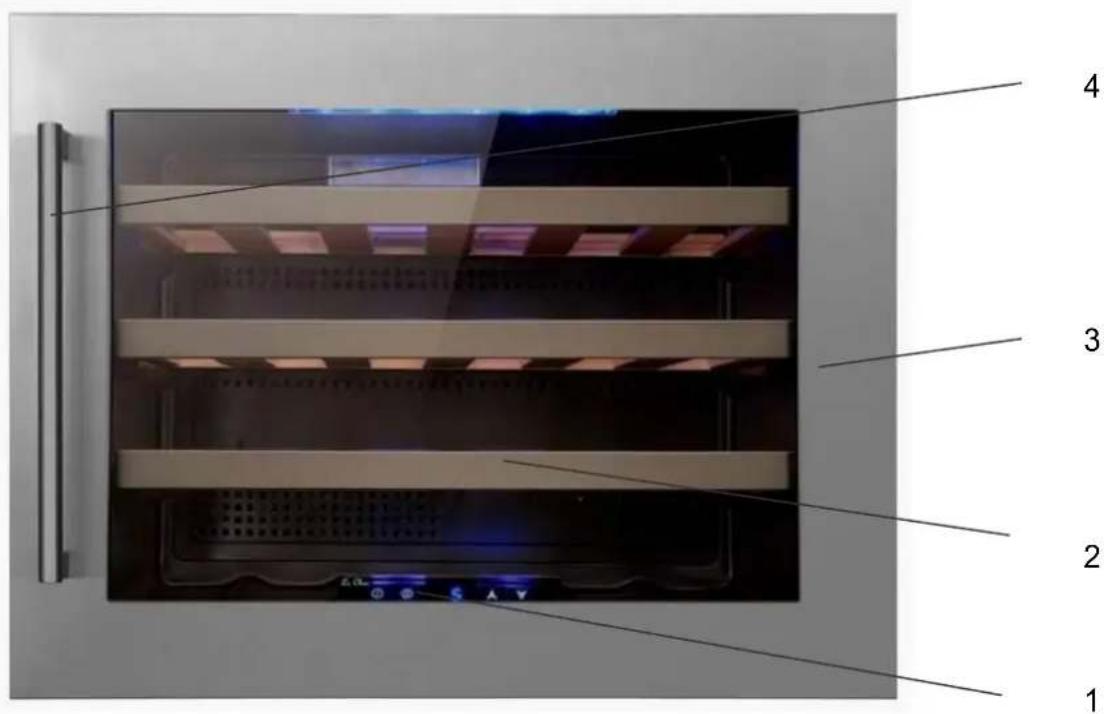

DESCRIPCIÓN DEL APARATO LM 245 / LMN245

1 – Panel de mandos (detrás de la puerta) 2 – Luz 3 – Puerta de cristal 4 – Tirador de puerta

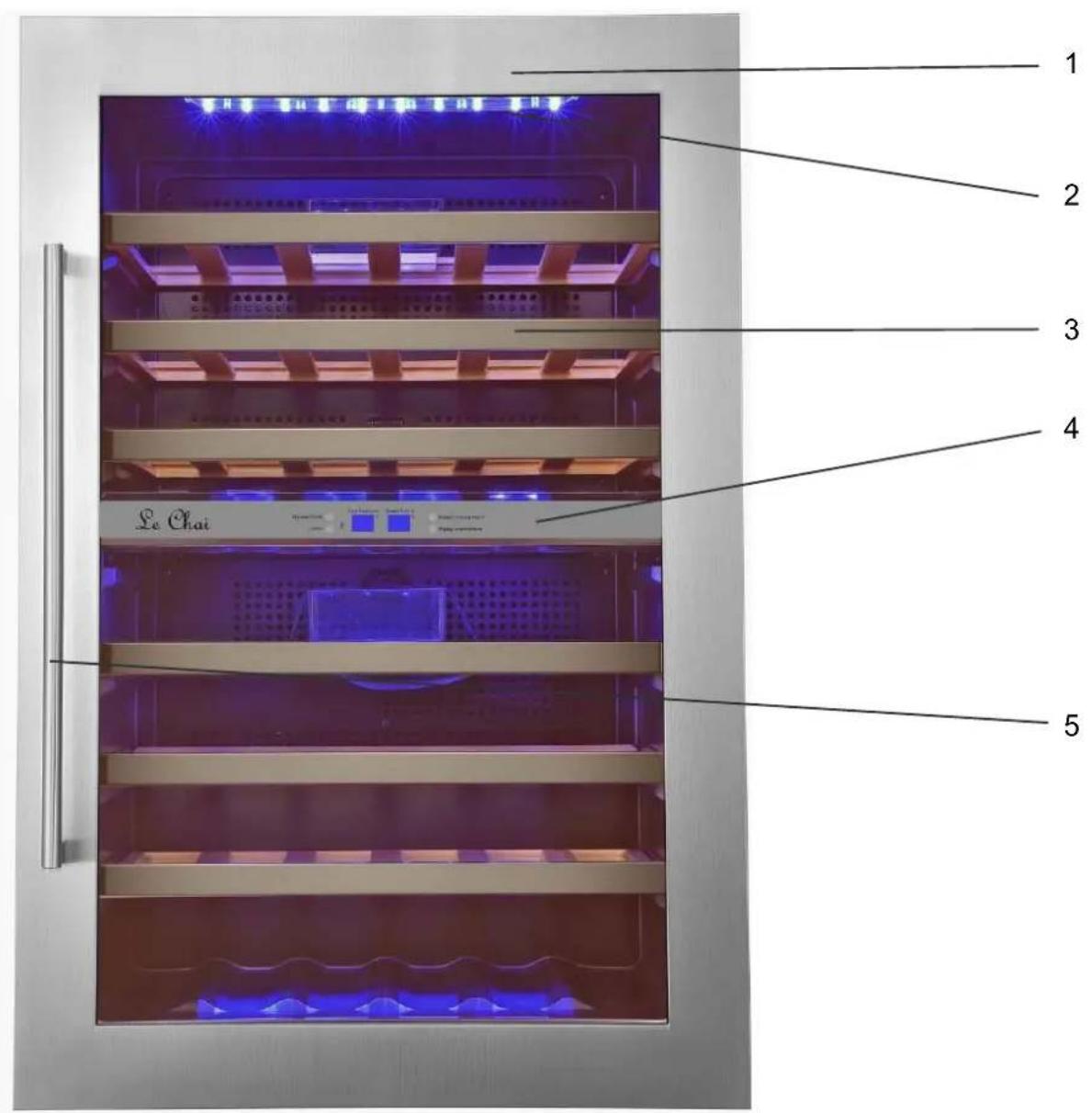

DESCRIPCIÓN DEL APARATO LB 555 / LBN 555

1 – Puerta de cristal 2 – Luz 3 – Bandejas 4 – Panel de mandos 5 – Tirador de puerta

ADVERTENCIAS Y RECOMENDACIONES IMPORTANTES

Es muy importante que guarde siempre este aviso junto con el aparato para consultas posteriores. Si transfiere el aparato a otra persona, asegúrese de acompañarlo de este aviso de manera que el nuevo usuario disponga de toda la información relevante para su uso. La finalidad de las siguientes advertencias es garantizar su seguridad y la de los demás. Por consiguiente, le rogamos que las lea atentamente antes de instalar y empezar a utilizar su nevera. En lo relativo a la información de instalación, manipulación, mantenimiento y eliminación de residuos, puede consultar las secciones que siguen a esta nota. Si el dispositivo tiene un sistema de iluminación y la lámpara es reemplazable por el usuario, consulte la información sobre su método de reemplazo en el siguiente párrafo de este manual. Este aparato está diseñado para su uso doméstico y particular, pero no para usos análogos como los siguientes: - espacios de cocina reservados para el personal de tiendas, oficinas y demás contextos profesionales; - su uso por parte de los huéspedes de casas rurales, hoteles, moteles y demás instalaciones de tipo residencial; - pensiones y entornos similares; - restauración y otros contextos análogos, incluida la venta al detalle. Este aparato está diseñado para el almacenamiento de alimentos o bebidas en particular a una temperatura de almacenamiento superior a la de un compartimento de almacenamiento de alimentos frescos. En cualquier caso, no está destinado a mantener los alimentos frescos. No lo utilice para fines comerciales o industriales ni para ningún otro propósito que no sea el que fue diseñado.26 Seguridad Este aparato puede ser utilizado por niños de 8 o más años, así como por personas con algún tipo de discapacidad física, mental o sensorial o sin experiencia o conocimientos, siempre que cuenten con la supervisión adecuada o se les hayan dado las instrucciones precisas para una utilización segura y todos los riesgos posibles hayan sido tenidos en consideración. Los niños no deben jugar con este electrodoméstico. Es recomendable mantenerlo lejos del alcance de niños menores de 3 años, a menos que estén bajo vigilancia continua. Los niños no deberán realizar las tareas de limpieza y mantenimiento del aparato sin la supervisión de un adulto. Los niños de 3 a 8 años de edad pueden cargar y descargar aparatos de refrigeración. Desconecte el aparato de la toma de corriente antes de proceder a su limpieza, descongelación, sustitución de la lámpara, traslado o limpieza del suelo. ADVERTENCIA: No dañar el circuito de refrigeración. ADVERTENCIA: No utilizar aparatos eléctricos en el interior del compartimento, a menos que sean del tipo recomendado por el fabricante. ADVERTENCIA: No utilizar dispositivos mecánicos o de otro tipo para acelerar el proceso de descongelación, a menos que hayan sido recomendados por el fabricante. ADVERTENCIA: Mantener despejados los orificios de ventilación de la carcasa del aparato y de la estructura de encastre. ADVERTENCIA: No ubique tomas de corriente portátiles o fuentes de alimentación portátiles en la parte posterior del dispositivo. ADVERTENCIA: Al colocar el aparato, asegúrese de que el cable de alimentación no esté atrapado o dañado.27 No conectar el aparato a una toma de corriente que no esté protegida contra posibles sobrecargas (fusible). No utilizar nunca tomas múltiples ni alargadores para conectar el aparato. Este aparato no está destinado para su funcionamiento con temporizador exterior, sistemas de control remoto ni con cualquier otro dispositivo que active la tensión de forma automática. No usar este electrodoméstico para almacenar sustancias explosivas, como aerosoles que contengan gases propulsores inflamables. Después de instalarlo, asegúrese de que no está pisando el cable de alimentación. Si el cable de alimentación está deteriorado, deberá ser sustituido por el fabricante, su servicio posventa o por personal cualificado para evitar posibles riesgos. Este aparato es pesado: muévalo con precaución. Si el aparato se ha transportado en posición horizontal, espere 48 horas antes de ponerlo en funcionamiento. La lámpara está destinada para su uso exclusivo en el aparato. La lámpara no es adecuada para la iluminación de habitaciones. Abrir la puerta durante períodos prolongados puede provocar un aumento significativo de la temperatura en los compartimentos del aparato. Limpie regularmente las superficies que puedan entrar en contacto con alimentos y sistemas de drenaje accesibles. Si el aparato de refrigeración se deja vacío por largos períodos, apague, descongele, limpie, seque y deje la puerta abierta para evitar que se forme moho dentro del aparato. Este aparato de refrigeración no es adecuado para congelar alimentos. Reparaciones28 Es peligroso modificar o intentar modificar las características de este aparato. En caso de avería, no intente repararlo usted mismo. Las reparaciones realizadas por personal no cualificado pueden causar daños. Contacte con el servicio posventa de su distribuidor. Refrigerante Advertencia; Riesgo de incendio / materiales inflamables. El gas refrigerante contenido en el circuito de este aparato es el isobutano (R 600a), un gas poco contaminante pero inflamable. Durante el transporte e instalación del aparato, tenga cuidado de no dañar ninguna parte del circuito frigorífico. No utilice utensilios cortantes o puntiagudos para descongelarlo. No utilice dispositivos eléctricos dentro de este electrodoméstico. Si el sistema de refrigeración resulta dañado: Evite que se produzcan llamas cerca del aparato. Evite que se produzcan chispas: no encienda aparatos o lámparas eléctricas. Proceda a ventilar la habitación de inmediato. Eliminación Este aparato está marcado con el símbolo de recogida selectiva de residuos de aparatos eléctricos y electrónicos. Esto significa que, al final de su vida útil, el producto debe ser recogido por un sistema de recogida selectiva conforme a la Directiva Europea 2012/19/EU, de modo que pueda ser reciclado o desmantelado29 adecuadamente para reducir su impacto medioambiental. Su administración local o regional podrá ofrecerle más información al respecto. Los residuos electrónicos que no sean recogidos selectivamente pueden comportar riesgos medioambientales y sanitarios debido a la presencia de sustancias peligrosas. Esta nevera contiene agentes espumantes inflamables. Al término de su vida útil, la nevera deberá trasladarse a un lugar adecuado para que pueda ser reciclada. Para ello, consulte a su ayuntamiento. Nunca deje la nevera en la vía pública. INSTALACIÓN Si prevé utilizar este electrodoméstico con cierre magnético para sustituir otro con un cierre de resorte, es recomendable que se inutilice el mecanismo de cierre de este último, antes de deshacerse de él. De este modo, se evitará el riesgo de que los niños se queden encerrados dentro con el consiguiente peligro para sus vidas. Ubicación - Sitúe el aparato lejos de cualquier fuente de calor (calefacción, placas de cocina u horno, luz solar...). Para que su electrodoméstico funcione correctamente, la temperatura ambiente deberá estar entre los 16 y los 38 ºC (clase N/ST). Si la temperatura supera estos límites, el aparato no funcionará correctamente. - Asegúrese de que haya suficiente espacio para que el aire circule por detrás del aparato y no lo apoye contra la pared para evitar ruidos debidos a las vibraciones. Asegúrese de que haya suficiente espacio alrededor del aparato para que circule el aire. Una ventilación insuficiente hará que el aparato funcione mal e incrementará el consumo energético. Deje un espacio de al menos 2 cm entre la pared y los laterales de la vinoteca, y de 3 cm entre la pared y la parte trasera. Deje un espacio libre de al menos 10 cm sobre el aparato. - Este aparato debe instalarse de tal manera que pueda accederse con facilidad a la toma de corriente. Después de instalarlo, asegúrese de que no está pisando el cable de alimentación. - Nivele el aparato ajustando las dos patas regulables. Encastre bajo la encimera o instalación separada Este aparato puede instalarse separadamente o encastrarse debajo de la encimera. En este caso, se han de tener en cuenta sus dimensiones: Encastre Tome como referencia los siguientes esquemas de encastre para instalar su electrodoméstico en las mejores condiciones.30 LM 245 / LMN 245 LB 555 / LBN 555

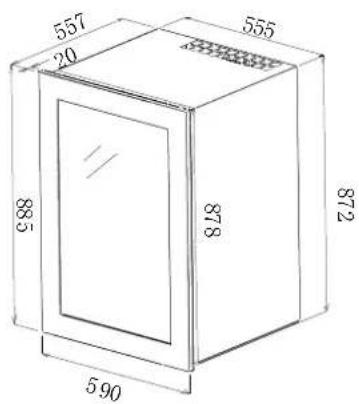

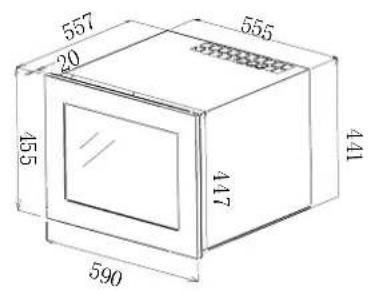

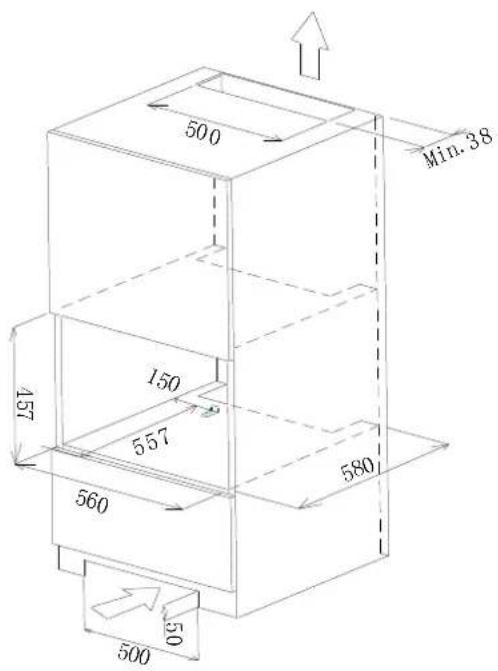

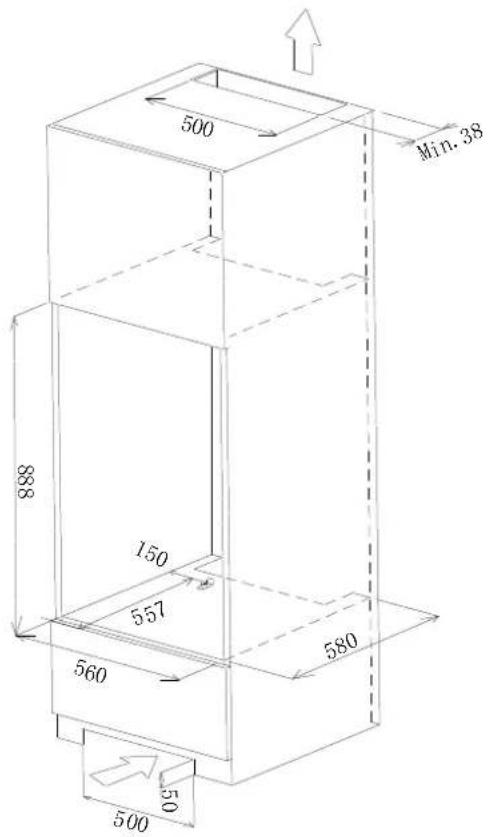

montaje en muebles de Producto

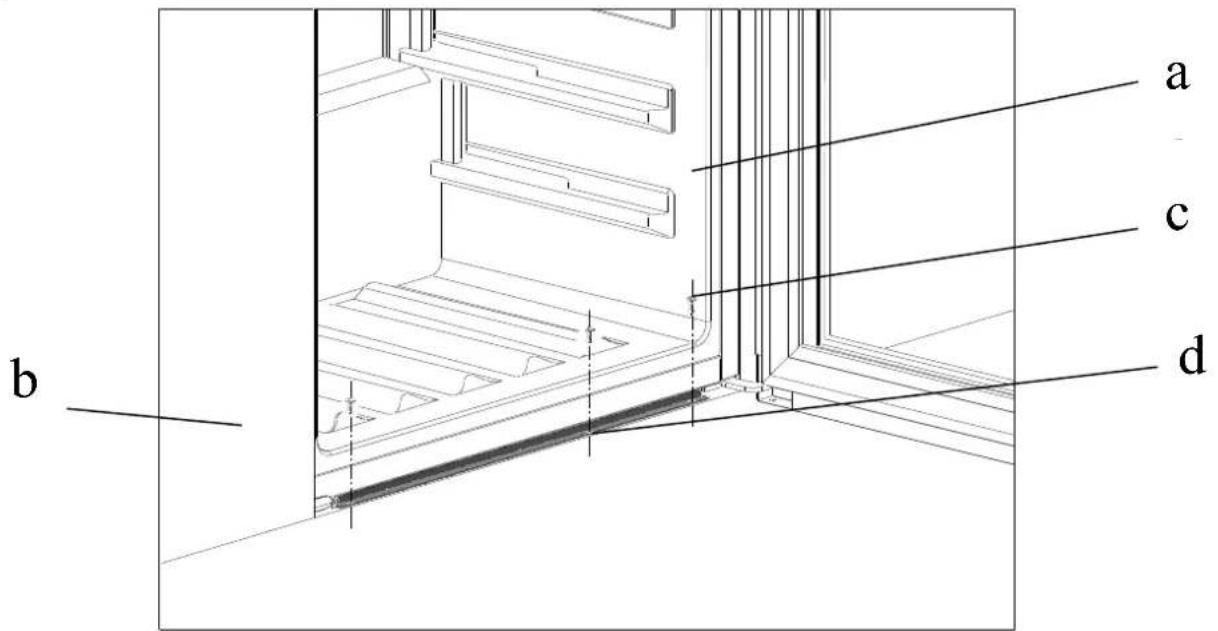

1. Coloque el kit (s) en el sótano (a) de manera que la mayor anchura está en el sótano y el más corto

fuera de la bodega (diagrama de corte más adelante)

2. Instalar el sótano (a) en el gabinete (b) y poner en la posición correcta

3. Apretar los tornillos (c) directamente en el borde de la unidad (a)

si es necesario, arregle el kit en los lados. Conexión a la red Su aparato está diseñado para funcionar con una tensión monofásica de 230 voltios. Deberá conectarse a un enchufe de pared provisto de toma de tierra y protegido con un fusible de 10A, según la norma NF C15-100 y las indicaciones de su proveedor de suministro eléctrico.

INFORMACIÓN ESPECÍFICA

- Le recomendamos que instale su vinoteca en una habitación con una temperatura moderada. - Si la luz interior se mantiene encendida, tenga en cuenta que la temperatura interior será mayor. - La temperatura interior de la vinoteca puede variar según el tipo y número de botellas que contenga. - Para conservar sus vinos a una temperatura estable, no mantenga la puerta abierta demasiado tiempo. - No instale su vinoteca cerca de una fuente de calor, y evite la luz solar directa. - Para garantizar su seguridad y para que el vino no sufra alteraciones, no coloque su vinoteca en un sitio húmedo. - No almacene alimentos perecederos en su vinoteca. - Esta vinoteca no está diseñada para su uso en un garaje, en exteriores ni al aire libre. - A continuación, indicamos las temperaturas recomendadas (aproximadas) para la degustación del vino: o Grandes vinos de Burdeos - Tintos 16-17 °C o Grandes vinos de Borgoña - Tintos 15-16 °C o Vinos blancos secos de categoría «grand crû» 14-16 °C o Tintos ligeros, afrutados, jóvenes 11-12 °C o Rosados de Provenza, vinos de cosecha 10-12°C o Blancos secos y tintos de la tierra 10-12 °C o Blancos de la tierra 8-10 °C o Champanes 7-8 °C o Vinos licorosos 6°C - La estabilidad de la temperatura es el factor más importante para la conservación del vino. - La exposición a la luz, las vibraciones, la variación de las temperaturas o la humedad pueden estropear el vino. Sistema de climatización Según los expertos, la temperatura ideal de conservación del vino se sitúa en torno a los 12 ºC, dentro de una horquilla que va de los 10 a los 14 ºC. No hay que confundirla con la temperatura de servicio, que varía según el tipo de vino y puede ir de los 5 a los 18 ºC. Lo más importante es evitar los cambios bruscos de temperatura. Este aparato ha sido diseñado por especialistas y amantes del vino y, a diferencia de un simple frigorífico, garantiza un control electrónico de la temperatura que la mantiene constante en todo momento. Sistema antivibraciones El compresor está provisto de unos amortiguadores especiales (los «silent blocks») y el compartimento interior se encuentra aislado del resto de la estructura por una espesa capa de espuma de poliuretano. Estas características evitan que las vibraciones se transmitan al vino. Sistema de humidificación El aparato cuenta con una cubeta (según el modelo) que mantiene el nivel adecuado de humedad. Si esta última es demasiado baja, complete el nivel del depósito hasta ¾ de su capacidad. Compruebe el nivel del agua de vez en cuando y añada más si es necesario. Asegúrese de que siempre hay agua en la cubeta. La cubeta se coloca en la bandeja, bajo el ventilador situado al fondo, con la finalidad de aportar una humedad mínima. Revise el nivel de agua si almacena sus vinos durante largos períodos y de que no dedica el aparato únicamente a ponerlos a temperatura de servicio (con una rápida rotación de las botellas). Sistema de protección ultravioleta La luz acelera el envejecimiento del vino. En las vinotecas con puerta opaca, los vinos quedan resguardados de la luz, siempre y cuando no se abra la puerta en exceso. Este modelo con puerta de cristal cuenta con un tratamiento especial que filtra la nociva radiación ultravioleta, por lo que los vinos quedan perfectamente protegidos.33 Descongelación Este producto no genera hielo (sistema No-Frost). Dado que no produce ni hielo ni escarcha, no resulta necesario tomar ninguna medida al respecto. Bandejas Para evitar daños a la junta de la puerta, asegúrese de que esta esté bien abierta antes de tirar de la bandeja cuando introduzca o extraiga las botellas. Para facilitar el acceso a su contenido, deslice la bandeja hacia fuera aproximadamente un tercio. En cualquier caso, las bandejas cuentan con topes a ambos lados para evitar que se caigan las botellas. Para retirar o colocar las bandejas, inclínela como se indica en la figura y tire de ella o empújela, según el caso. CARGA Los valores de carga máxima de botellas que se indican son a título meramente orientativo, y su única finalidad es permitir una estimación rápida del tamaño del aparato. Dichos valores se han obtenido a partir de pruebas realizadas con una botella estándar; realmente, en un caso extremo, se podrían apilar muchas más botellas prescindiendo de las bandejas, pero una "vinoteca variada" se compone de una amplia variedad de referencias de uso cotidiano, lo que limita la capacidad de carga. En consecuencia, usted cargará probablemente una cantidad de botellas menor al máximo indicado. Cómo rellenar y mantener su vinoteca:

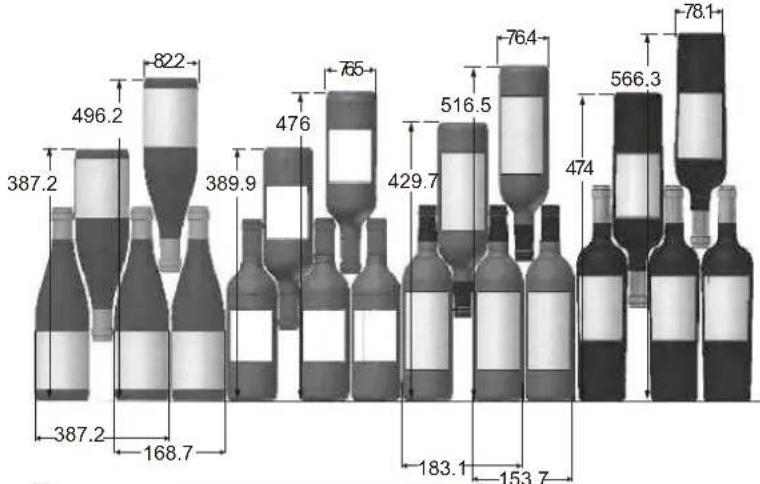

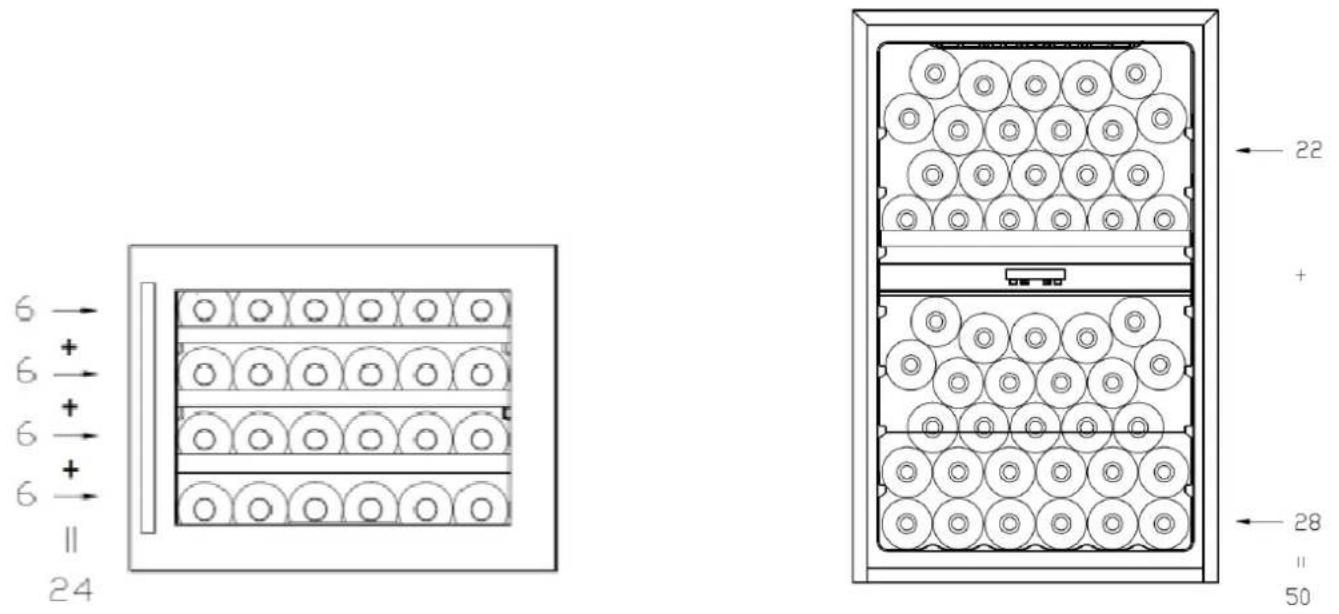

Aquí vemos cuatro tipos de botellas de 75 cl, de borgoña y burdeos, de dimensiones diferentes. Hay muchos más formatos con tamaños y formas diferentes.34 Como puede comprobar, existen diferencias de colocación según la altura, el diámetro y el entrecruzamiento de las botellas. Carga de máxima capacidad LM 245 / LMN 245 (24 botellas) LB 555 / LBN 555 (50 botellas Max)* El número máximo de almacenamiento se basa en las botellas estándar de burdeos de 0,75 litros.

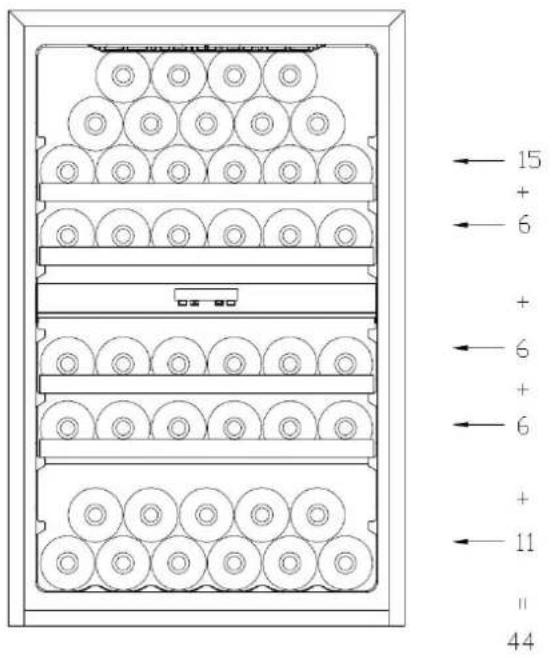

• Nota: La carga máxima es de 50 botellas. Para el uso cotidiano, se recomienda seguir el esquema presentado a continuación. Para una mejor conservación y evitar el desperdicio de alimentos Para no estropear el vino, es importante que la temperatura se mantenga estable en la cavidad, evite abrir con frecuencia la puerta y bloquear las rejillas de ventilación interiores. Para evitar el crecimiento de moho, evite tener demasiada humedad en la cavidad.35 UTILIZACIÓN Puesta en funcionamiento Una vez que se haya instalado adecuadamente, le recomendamos que limpie el interior del aparato con agua tibia con un poco de jabón (lavavajillas). No utilice productos abrasivos ni polvos de limpieza que puedan dañar la superficie. Utilización ATENCIÓN: Las vinotecas están diseñadas únicamente para el almacenamiento y conservación de vino. IMPORTANTE: Su vinoteca está especialmente adaptada para las botellas de tipo burdeos de 0,75 litros. Si guarda botellas de mayor tamaño, asegúrese de que la puerta cierra correctamente. - Compruebe que puede cerrar la puerta sin que toque ninguna botella. - Si carga varias botellas al mismo tiempo, el aparato tardará más en alcanzar la temperatura deseada. - Para evitar daños a la junta de la puerta, asegúrese de que esta esté bien abierta cuando deslice las bandejas por los rieles del compartimento. Ajuste de la temperatura LM 245 / LMN 245 Puesta en funcionamiento del aparato Presionar el botón de encendido/apagado durante unos 3 segundos Proceder del mismo modo para apagarlo. Control de la temperatura La temperatura se regula mediante un termostato electrónico que funciona con los botones situados dentro del aparato. La temperatura se puede ajustar grado a grado; para ajustar la temperatura debe accionar los botones y y situados a la derecha del indicador de temperatura. Después de seleccionar la temperatura, la pantalla parpadeará 5 segundos y mostrará la temperatura deseada. Si quiere saber cuál es la temperatura actual de la vinoteca, deberá presionar los botones al mismo tiempo durante 3 segundos; después de 5 segundos se volverá a mostrar la temperatura deseada. NOTA: Debido a su diseño, por lo general, hay cierta diferencia de temperatura (de 4 a 6 ºC) entre la parte superior y la parte inferior de la vinoteca. Por lo tanto, le recomendamos que sitúe en la parte de abajo aquellas botellas que precisen una temperatura más baja (blancos, rosados o champanes). El rango de temperatura de esta vinoteca se sitúa entre los 5 y los 20 ºC. Para evitar la condensación cuando la temperatura ambiente sea superior a 28 ºC, no reduzca la temperatura por debajo de los 7 ºC. Control de la luz Para encender o apagar la luz interior, presione el botón. La luz (led) está adaptada para la conservación del vino.

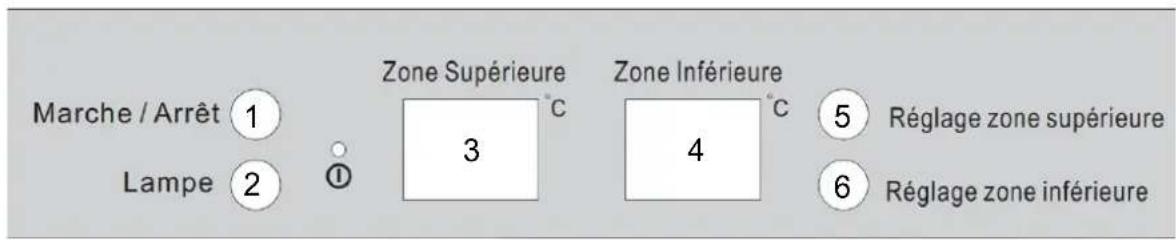

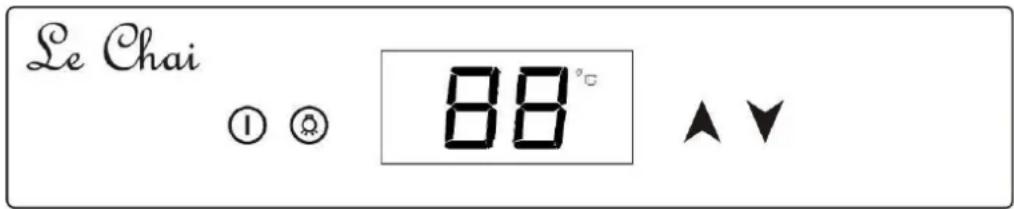

Con objeto de reducir el consumo energético, la luz led se apaga automáticamente después de 10 minutos. Sin embargo, se recomienda mantener la luz apagada durante su uso cotidiano o después de cada uso. Si, pese a ello, desea que la luz permanezca siempre encendida, el procedimiento es el siguiente: presione el botón 2 durante al menos 5 segundos; en la pantalla aparecerá el símbolo "LP". Después de unos segundos, la pantalla volverá a indicar la temperatura y la luz permanecerá encendida. Para volver a activar el mecanismo de apagado automático de la luz después 10 minutos, presione el botón 2 durante 5 segundos; ahora el indicador mostrará el símbolo LF. Después de unos segundos, la pantalla volverá a indicar la temperatura y la luz se apagará automáticamente. LB 555 / LB N555 1 – Botón de encendido/apagado 2 – Botón de luz 3 – Pantalla de la zona superior 4 – Pantalla de la zona inferior 5 – Botón para aumentar la temperatura 6 – Botón para disminuir la temperatura Puesta en funcionamiento del aparato Presionar el botón 1 de encendido/apagado durante unos 3 segundos Proceder del mismo modo para apagarlo. Control de la temperatura La temperatura se regula mediante un termostato electrónico que funciona con los botones situados dentro del aparato. La temperatura puede ajustarse grado a grado y para cada zona; para ajustar la temperatura debe pulsar los botones 5 y 6 situados a la derecha del indicador de temperatura. Cada vez que presione la tecla 4 la temperatura de la zona superior aumentará un grado. Del mismo modo, cada vez que presione la tecla

la temperatura de la zona inferior aumentará un grado. Para obtener una temperatura inferior a la indicada, presione varias veces hasta que el indicador muestre la temperatura deseada. Después de seleccionar la temperatura, la pantalla parpadeará 5 segundos y mostrará la temperatura deseada. Si quiere saber cuál es la temperatura actual de la vinoteca, deberá presionar los botones 4 y 5 al mismo tiempo durante 3 segundos; después de 5 segundos se volverá a mostrar la temperatura deseada. NOTA: El rango de temperatura de la vinoteca va de 5 a 10 °C en la zona superior y de 10 °C a 18 °C en la zona inferior. Para evitar la condensación cuando la temperatura ambiente sea superior a 28 ºC, no reduzca la temperatura por debajo de los 7 ºC.

MANTENIMIENTO DESCONGELACI N Este producto no genera hielo (sistema No-Frost). Dado que no se produce ni hielo ni escarcha, no es necesario tomar ninguna medida al respecto. LIMPIEZA Desconecte el aparato antes de proceder a su limpieza. Nunca emplee productos abrasivos ni esponjas con estropajo para la limpieza interior o exterior del aparato.

Retire todos los accesorios (bandejas, etc.). Lávelos con agua tibia y un detergente suave e inodoro (por ejemplo, un lavavajillas), enjuague con agua con un poco de lejía y seque cuidadosamente.

Lave las paredes interiores del mismo modo; preste especial atención a los soportes de las bandejas.

Lave la junta de la puerta, sin olvidar limpiar también bajo la junta. Vuelva a conectar el aparato. De vez en cuando, quítele el polvo al condensador de la parte de atrás del aparato; la acumulación de polvo puede afectar al rendimiento del aparato. En caso de ausencia prolongada, vacíe y limpie el aparato; mantenga la puerta entreabierta mientras el aparato no esté en uso.

SUSTITUCIÓN DE LA LÁMPARA

Este aparato cuenta con diodos electroluminiscentes (led). El usuario no puede sustituir este tipo de diodo. La vida útil de estas lámparas led es lo suficientemente larga como para que no sea necesaria su sustitución. No obstante, si, pese a toda la atención dedicada a su fabricación, las lámparas led fueran defectuosas, puede ponerse en contacto con el servicio posventa para solucionar el problema.38

PROBLEMAS Y SOLUCIONES

Usted mismo puede resolver una gran parte de los problemas que pueden surgir con su vinoteca sin necesidad de recurrir al servicio posventa. Pruebe con las recomendaciones siguientes. PROBLEMA POSIBLE CAUSA El aparato no funciona Compruebe la corriente eléctrica de la instalación

Compruebe el interruptor automático

fusible Refrigeración insuficiente Compruebe la temperatura seleccionada. Es necesario reajustar la temperatura seleccionada según la temperatura ambiente La puerta permanece abierta demasiado tiempo La puerta está mal cerrada

La junta de la puerta no cierra herméticamente No hay suficiente espacio alrededor del aparato No hay luz en el interior No se enciende la pantalla LCD

Póngase en contacto con el servicio posventa El aparato hace mucho ruido Compruebe que el aparato está bien nivelado Compruebe si hay algún trozo de embalaje atascado en el aparato La puerta no cierra bien Compruebe que el aparato está bien nivelado La junta está en mal estado Las patas están sueltas La lámpara (led) no se enciende

El panel de control está averiado Problema de los circuitos impresos Problema con la toma de alimentación

Póngase en contacto con el servicio posventa Problemas con la pantalla led Mala calidad de la imagen

No aparece el valor de la temperatura

Póngase en contacto con el servicio posventa Los ventiladores no funcionan

El servicio posventa deberá sustituir el panel de control GARANTIA Reparaciones y repuestos disponibles La garantía del fabricante es aplicable a este dispositivo por un período de 2 años. En caso de un mal funcionamiento durante este período, cualquier solicitud de soporte debe dirigirse al servicio postventa de su distribuidor. Fuera del período de garantía, cualquier información relacionada con los servicios de reparación profesionales o el pedido de repuestos originales puede obtenerse comunicándose con su distribuidor. De acuerdo con el Reglamento de diseño ecológico, las piezas de repuesto estarán disponibles durante al menos 7 años a partir de la fecha de compra de su dispositivo.39 CAMBIO DEL SENTIDO DE APERTURA DE LA PUERTA PRO42E Puede cambiar el sentido de apertura de la puerta de su electrodoméstico recolocando las bisagras. Cuando vuelva a montarla, asegúrese de que la puerta está bien alineada con el cuerpo del aparato y que la junta se fija correctamente. Le recordamos que el cambio del sentido de apertura de la puerta debe realizarse con el aparato desenchufado. Importado para SIDEME SA – BP200 – 92306 Levallois Perret cedex – Francia40 BEDIENUNGSANLEITUNG ERRICHTET WEINKELLER LM245 / LMN245 – 24 Flaschen LB555 / LBN555 – 50 Flaschen41 ZUSAMMENFASSUNG Beschreibung des Geräts Page 42 Warnhinweise Und Wichtige Tipps Page 44 Installation Spezielle Informationen Page 48 Page 51 Verwendung des Geräts Page 55 Wartung Page 57 Fehlerbehebung Page 58 Reinigung des Geräts Page 59
